cours n2 pressions partielles

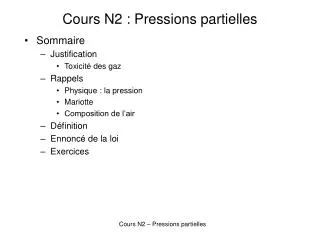

Cours N2 : Pressions partielles
  • Sommaire
    • Justification
      • Toxicité des gaz
    • Rappels
      • Physique : la pression
      • Mariotte
      • Composition de l’air
    • Définition
    • Ennoncé de la loi
    • Exercices

Cours N2 – Pressions partielles

justification
Justification
  • Toxicité des gaz
  • A partir de certaines pressions, les gaz que nous respirons deviennent toxiques pour notre organisme
    • Nitrox, hyperoxie, narcose, essoufflement
  • Tables de décompression
  • En dessous de certaines pressions certains gaz font défaut à notre organisme
    • Apnée et hypoxie

On aborde ici les mécanismes de base

Cours N2 – Pressions partielles

rappels
Rappels
  • La pression:
    • En plongée Pabs = Patm+P hydrostatique
    • Soit : Pabs = 1 bar + 1 bar tous les 10 mètres.
  • Mariotte
    • A température donnée le produit Pression * Volume est constant
    • P1*V1 = P2*V2 = constante
  • Composition de l’air
    • O2 : 20,9 %
    • N2 : 79 %
    • Autres 0,1 % ( dont CO2 0,03%)

Approximation

O2 : 20 %

N2 : 80 %

Cours N2 – Pressions partielles

d finition
Définition
  • Pression partielle
  • Exemple
    • Un bocal de 10 l est rempli d’air à la pression ambiante8litres N2 et 2 litres O2, P = 1 bar
    • On enlève l’azote, il reste 2 litres de O2 => Pp(O2) = ?

La pression partielle d\'un gaz dans un mélange est égale à la pression qu\'il aurait s\'il occupait à lui seul le volume total.

  • Mariotte :
  • 2 litres de O2 dans un bocal de 2L : P = 1 bar
  • 2 litres de O2 dans un bocal de 10 l : P = ?

Cours N2 – Pressions partielles

nonc s de la loi dalton
Énoncés de la loi (DALTON)
  • Énoncé 1
    • Reprenons notre bocal, mais on enlève cette fois ci l’O2.
  • Énoncé 2

Pour un constituant (x) d’un mélange

A température donnée, la pression d\'un mélange gazeux est égale à la somme des pressions qu\'aurait chacun des gaz s\'il occupait seul le volume total

  • Pp(O2) + Pp(N2) = 0.2 + ? = 1

Pression Partielle (x) = Pression absolue * %(x)

Cours N2 – Pressions partielles

exercices
Exercices
  • A la surface
    • PpO2 =
    • PpN2 =
  • A 40 mètres
    • PpO2 =
    • PpN2 =
  • L’oxygène devient toxique à partir d’une pression partielle de 1,6 bars (valeur réglementaire)
    • Profondeur =
  • Limite de plongée à l’air PpN2 = 5.6 bars (valeur réglementaire)
    • Profondeur =

Cours N2 – Pressions partielles

plong e au nitrox 1 3
Plongée au Nitrox (1/3)
  • Nitrox
    • NitrOx = mélange Nitrogen + Oxygen
  • Cadre réglementaire
    • Dénomination normalisée %O2/%N2
      • Ex : Nitrox 32/68 : 32 % d’O2 et 68 % de N2
    • Mélanges normalisés en France :
      • Nitrox 32/68
      • Nitrox 36/64
      • Nitrox 40/60
    • 2 qualifications ( Nitrox base (N1) et Nitrox confirmé (N2))
    • Spécificités de la plongée aux mélanges réglementée par l’arrêté du 9 juillet 2004
    • Protocole de contrôle des mélanges

Cours N2 – Pressions partielles

plong e au nitrox 2 3
Plongée au Nitrox (2/3)
  • Profondeur plancher (prof. maximum à respecter)
    • Respect du seuil d’hyperoxie (O2)
      • Profondeur maxi pour un 32/68 =
      • Profondeur maxi pour un 36/64 =
      • Profondeur maxi pour un 40/60 =
  • Profondeur équivalente ( par rapport à plongée à l’air)
    • Cette fois ci c’est l’azote qui est à prendre en compte

%N2

Profondeur plongée

Pp(N2)

Pabs = Pp(N2)/0.80 (air)

Profondeur équivalente

Pabs équivalente

Cours N2 – Pressions partielles

plong e au nitrox 2 31
Plongée au Nitrox (2/3)
  • Avantages
    • Saturation plus faible en Azote
      • Paliers plus courts
      • Paliers identiques à l’air -> plongée plus sécuritaire
    • Fatigue moins importante
    • Diminution de la narcose
  • « Inconvénients »
    • Respect d’une profondeur plancher pré-déterminée
    • Encore peu répandu
  • Matériel
    • Ordinateurs compatibles Nitrox
    • Nouvelle réglementation sur le matériel

Cours N2 – Pressions partielles

applications la plong e
Applications à la plongée
  • ADD et donc élaboration des tables
  • Accidents biochimiques

Ceci fera l’objet des cours suivants
