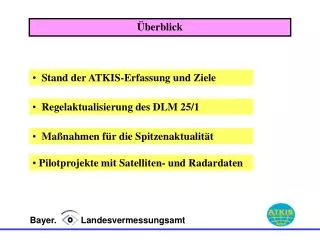

  1. Bayer. Landesvermessungsamt Überblick • Stand der ATKIS-Erfassung und Ziele • Regelaktualisierung des DLM 25/1 • Maßnahmen für die Spitzenaktualität • Pilotprojekte mit Satelliten- und Radardaten

  2. Bayer. Landesvermessungsamt Stand der Erfassungsarbeiten und Ziele • Fertigstellung des Basis-DLM im November 1999 • derzeit wird mit Hochdruck an der Erfassung der Straßennamen gearbeitet (ca. 50% erledigt) • für die Wasserwirtschaftsverwaltung werden die Stationierungsachsen der Gewässer erfaßt • mit der Erfassung des DLM 25/2 wird im Frühjahr 2001 begonnen • im Anschluß an die Straßennamen werden die Gebäude mit den Hausnummern als punktförmige Objekte erfaßt (vollständige Adresse)

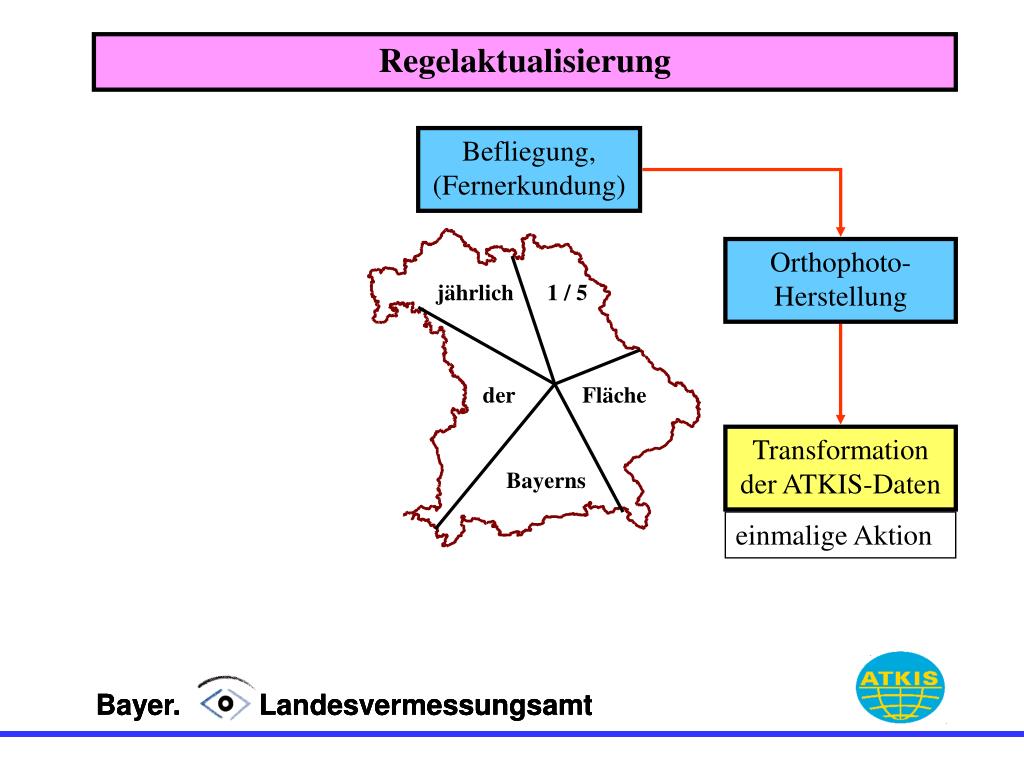

  3. Befliegung,(Fernerkundung) Orthophoto-Herstellung Transformation der ATKIS-Daten einmalige Aktion Bayer. Landesvermessungsamt Bayer. Landesvermessungsamt Bayer. Landesvermessungsamt Regelaktualisierung jährlich 1 / 5 der Fläche Bayerns

  4. Bayer. Landesvermessungsamt Transformation

  5. Außendienst Orthophoto-Auswertung Bayer. Landesvermessungsamt Bayer. Landesvermessungsamt Bayer. Landesvermessungsamt Regelaktualisierung Befliegung,(Fernerkundung) Orthophoto-Herstellung jährlich 1 / 5 der Fläche Transformation der ATKIS-Daten Bayerns einmalige Aktion

  6. Bayer. Landesvermessungsamt ATKIS-Plot

  7. Änderungen im Datenbestand Bayer. Landesvermessungsamt Bayer. Landesvermessungsamt Bayer. Landesvermessungsamt Regelaktualisierung Befliegung,(Fernerkundung) Orthophoto-Herstellung jährlich 1 / 5 der Fläche Außendienst Transformation der ATKIS-Daten Bayerns einmalige Aktion Orthophoto-Auswertung

  8. Bayer. Landesvermessungsamt Änderung des Datenbestands • Digitalisierung der topographischen Veränderungen mit Intergraph-MGDYNAMO diese Arbeiten werden überwiegend an Firmen vergeben • Erzeugung von DXF- und EDBS-Dateien Ableitung der TK 25 • aus jedem neuen Datensatz wird jeweils eine neue DTK 25 mit neuer Kartengraphik abgeleitet • Anpassung von Gebäuden, Schriften und topographischen Einzelzeichen an den veränderten Grundriß

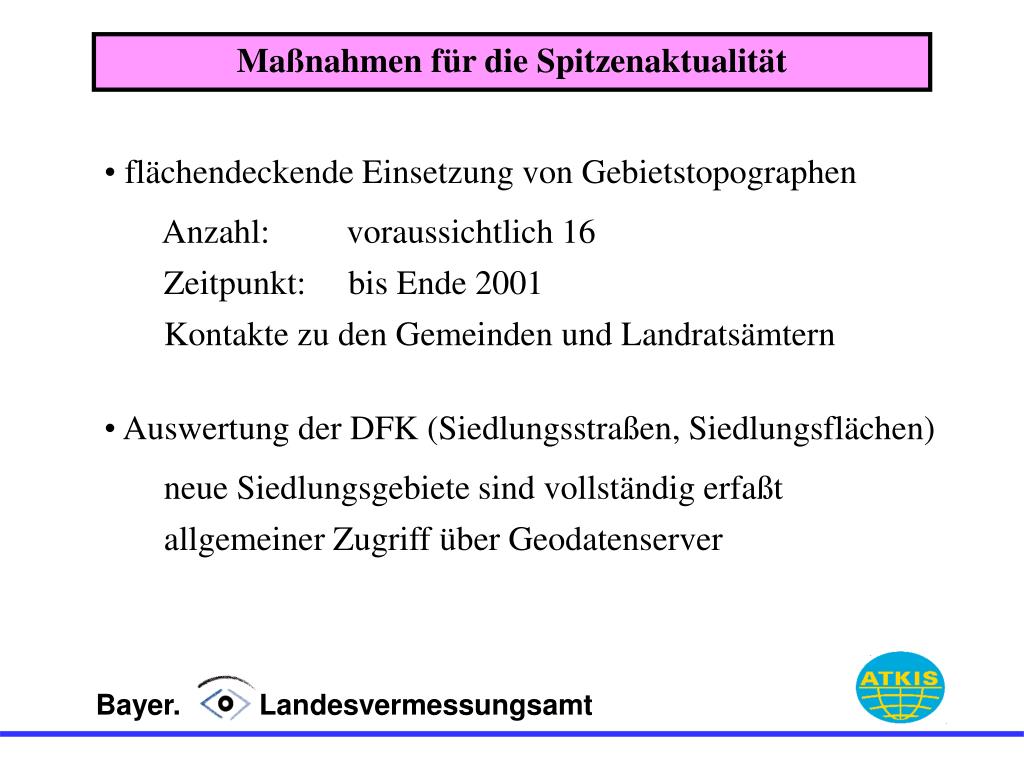

  9. Bayer. Landesvermessungsamt Maßnahmen für die Spitzenaktualität • flächendeckende Einsetzung von Gebietstopographen Anzahl: voraussichtlich 16 Zeitpunkt: bis Ende 2001 Kontakte zu den Gemeinden und Landratsämtern • Auswertung der DFK (Siedlungsstraßen, Siedlungsflächen) neue Siedlungsgebiete sind vollständig erfaßt allgemeiner Zugriff über Geodatenserver

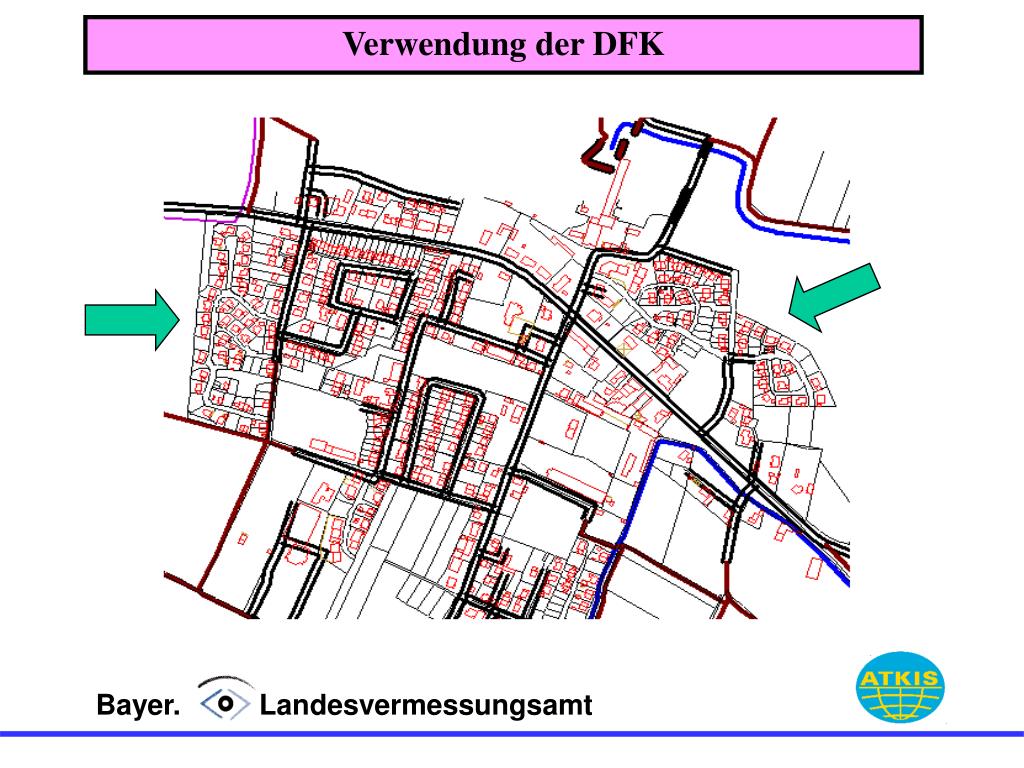

  10. Bayer. Landesvermessungsamt Verwendung der DFK

  11. Bayer. Landesvermessungsamt Maßnahmen für die Spitzenaktualität • Verwendung von externen Informationen Straßenbauverwaltung: Autobahnen Bundesstraßen Staatsstraßen BKG: Schienenverkehr Bayernwerk AG: Freileitungen

  12. Bayer. Landesvermessungsamt kinematische GPS-Messungen • GPS-Empfänger im Fahrzeug (Antenne am Dach) • Abfahren neuer Straßen (in beiden Richtungen) • Messung der Position im Sekundentakt (Genauigkeit ca. 2 Meter) • Visualisierung und Aufbereitung der GPS-Spur mit ArcView • Eintragung von Attributwerten mit ArcView • derzeitiges Problem: Datenschnittstelle nach Intergraph

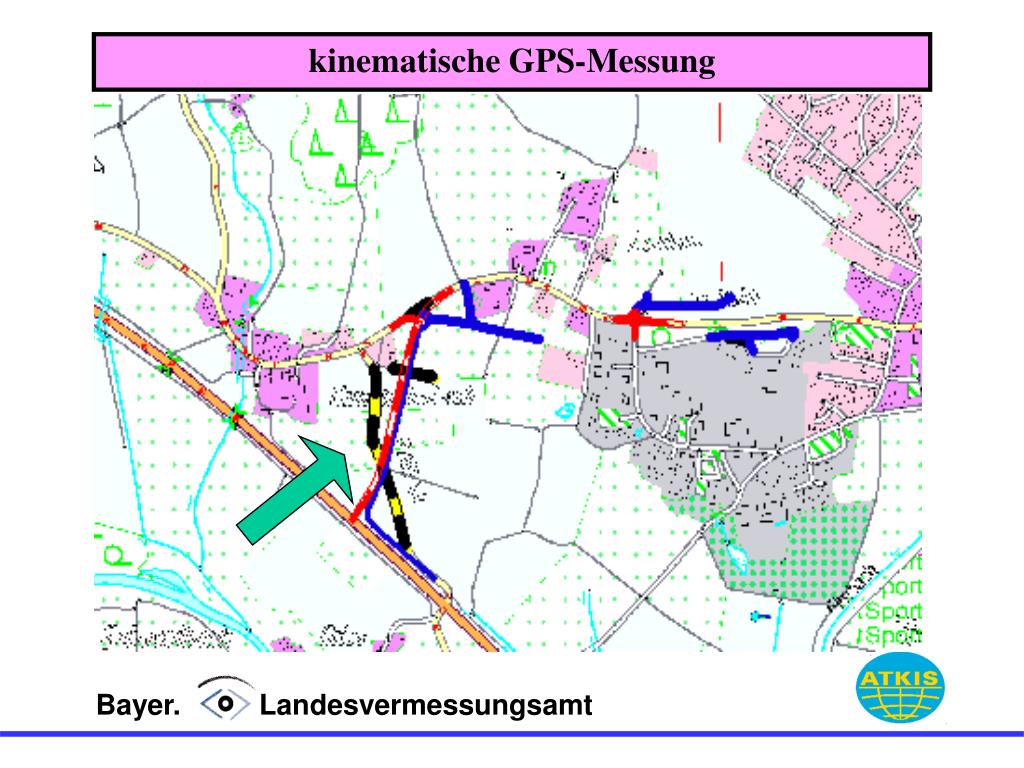

  13. Bayer. Landesvermessungsamt kinematische GPS-Messung

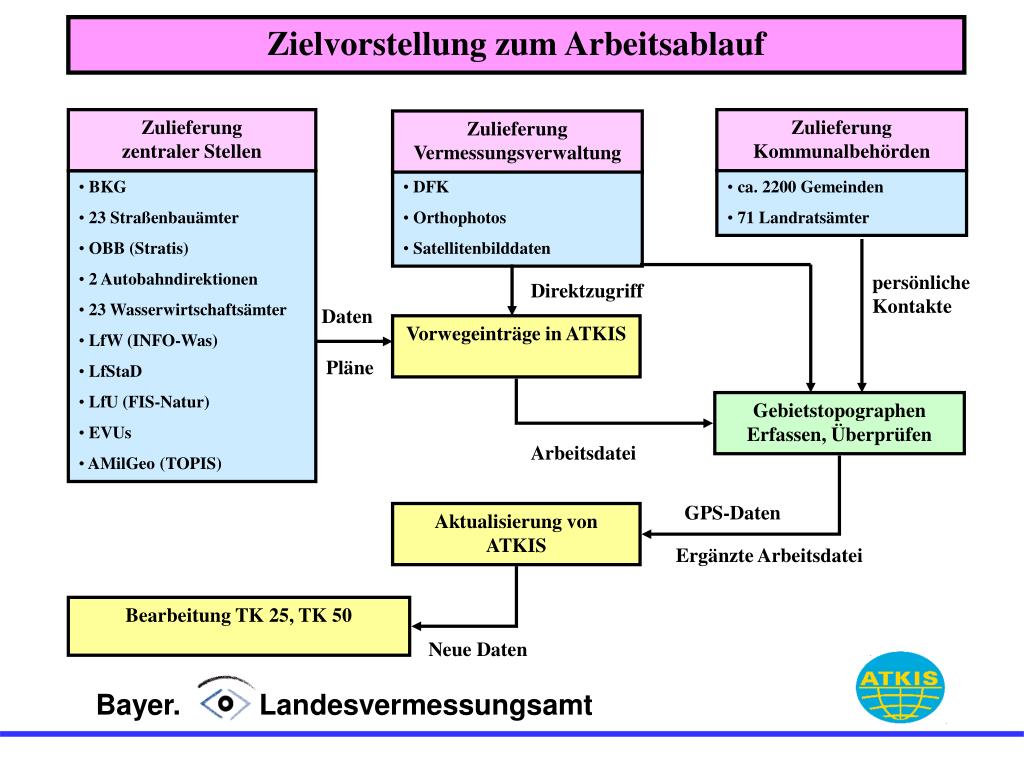

  14. Zulieferungzentraler Stellen ZulieferungKommunalbehörden ZulieferungVermessungsverwaltung • BKG • 23 Straßenbauämter • OBB (Stratis) • 2 Autobahndirektionen • 23 Wasserwirtschaftsämter • LfW (INFO-Was) • LfStaD • LfU (FIS-Natur) • EVUs • AMilGeo (TOPIS) • DFK • Orthophotos • Satellitenbilddaten • ca. 2200 Gemeinden • 71 Landratsämter persönlicheKontakte Direktzugriff Daten Vorwegeinträge in ATKIS Pläne GebietstopographenErfassen, Überprüfen Arbeitsdatei GPS-Daten Aktualisierung von ATKIS Ergänzte Arbeitsdatei Bearbeitung TK 25, TK 50 Neue Daten Bayer. Landesvermessungsamt Zielvorstellung zum Arbeitsablauf

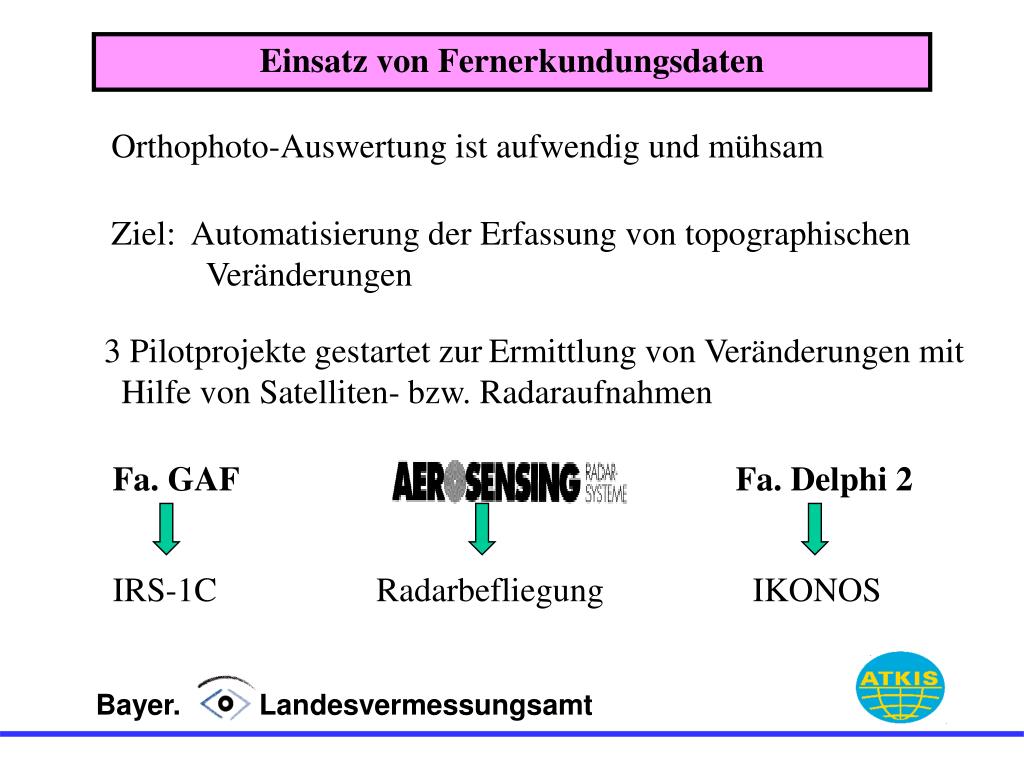

  15. Fa. GAF Fa. Delphi 2 IRS-1C Radarbefliegung IKONOS Bayer. Landesvermessungsamt Einsatz von Fernerkundungsdaten Orthophoto-Auswertung ist aufwendig und mühsam Ziel: Automatisierung der Erfassung von topographischen Veränderungen 3 Pilotprojekte gestartet zurErmittlung von Veränderungen mit Hilfe von Satelliten- bzw. Radaraufnahmen

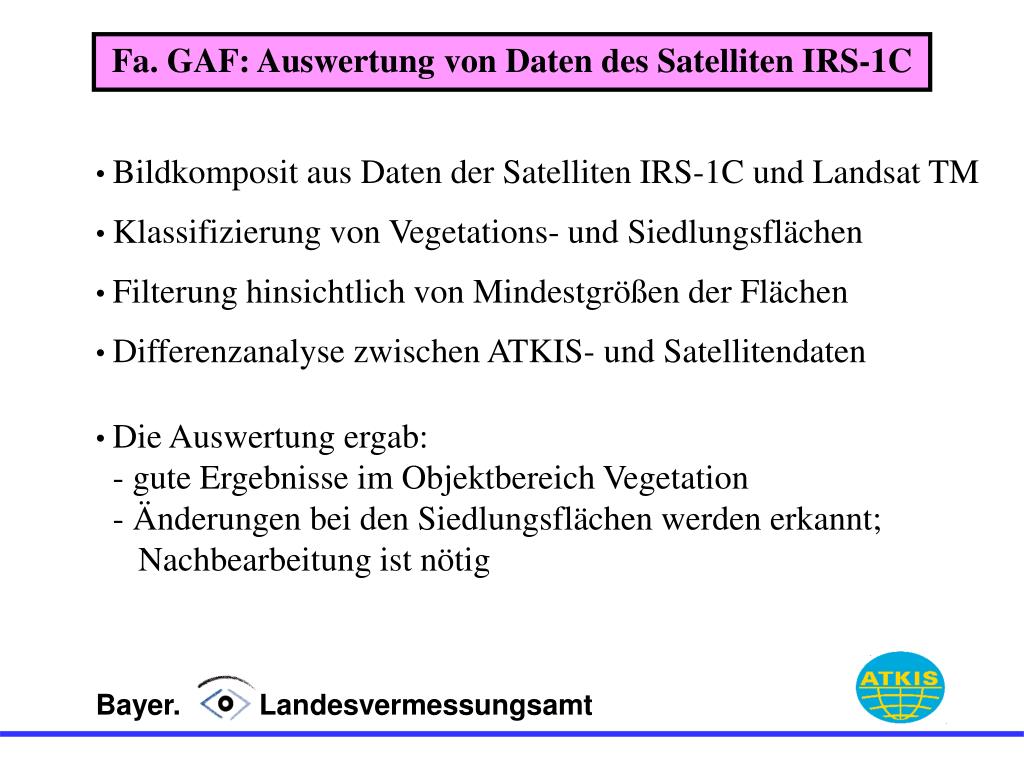

  16. Bayer. Landesvermessungsamt Fa. GAF: Auswertung von Daten des Satelliten IRS-1C • Bildkomposit aus Daten der Satelliten IRS-1C und Landsat TM • Klassifizierung von Vegetations- und Siedlungsflächen • Filterung hinsichtlich von Mindestgrößen der Flächen • Differenzanalyse zwischen ATKIS- und Satellitendaten • Die Auswertung ergab: - gute Ergebnisse im Objektbereich Vegetation - Änderungen bei den Siedlungsflächen werden erkannt; Nachbearbeitung ist nötig
