P klad 1

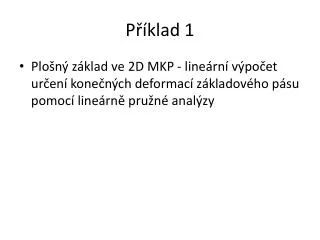

Příklad 1

  • Plošný základ ve 2D MKP - lineární výpočeturčení konečných deformací základového pásu pomocí lineárně pružné analýzy


Zad n

Zadání

E = 10 MPan = 0,33

g = 16 kN/m3gsat= 18 kN/m3

c = 10 kPa

j = 25°


Kroky e en lohy

Kroky řešení úlohy

  • Modelování geometrie

  • Definice atributů (vlastnosti a materiál)

  • Generování sítě

  • Definování hraničních podmínek

  • Zavedení zatížení

  • Vlastní výpočet

  • Interpretace výsledků


Nastaven lohy

Nastavení úlohy

  • File> New objeví se Project Settings


Nastaven lohy1

Nastavení úlohy

Volba jednotek


Volba jednotek

Volba jednotek


Nastaven pomocn s t vykreslov n

Nastavení pomocné sítě vykreslování

  • Main Menu > Geometry> Work Plane >GridsettingSize 0.5Number100


Geometrie modelu

Geometrie modelu

Geometry > Curve > Create on WP > Polyline (Wire….)

  • Nejdříve zadáme oblast základové půdy

  • Souřadnice pomocí absolutních hodnot dvojice se zadávají entrem (desetinná tečka, oddělené čárkou), směr zadávání po směru hodinových ručiček

  • Protože je oblast uzavřená, na začátku zadávání zatrhneme nabídku Close

  • Uzavření zadávání pomocí Cancela potvrzení vyskakovacího okna


Geometrie modelu1

Geometrie modelu


Geometrie modelu2

Geometrie modelu

  • Dále zadáme vlastní základ, ten neuzavíráme (není nabídka Close), protože je tvořen 3 úsečkami,

  • Prvý bod zadáme levý horní roh 0.5,0 jako absolutní, a pak další jen pomocí přírůstků


Geometrie modelu3

Geometrie modelu

  • V levé nabídce - pracovním stromě - vidím zadané křivky v seznamu, mohu je kontrolovat, editovat, měnit název….


Definice vlastnost materi l

Definice vlastností materiálů

  • Model > Property > Material

  • Objeví se okno Material a rozbalím nabídku Add


Definice vlastnost materi l1

Definice vlastností materiálů

  • kde vyberu nabídku Ground


Definice vlastnost materi l2

Definice vlastností materiálů

  • Vyplním patřičné položky -lineární materiál, materiál je Drained, potvrdím OK


Definice vlastnost materi l3

Definice vlastností materiálů

Vyplním vlastnosti betonu – materiál ID2E = 35000 MPan = 0,15

g = 24 kN/m3gsat= 24 kN/m3

c = 15000 kPa

j = 35°


Definice atribut prvku

Definice atributů prvku

  • Prvek má atribut složený z materiálových vlastností a vlastností prvku (jeho typu)


Definice atribut prvku1

Definice atributů prvku

  • Model > Property > Material


Vytvo en s t mkp

Vytvoření sítě MKP

  • Pro zjemnění sítě pod základem zavedeme ještě v geometrii kruhovou výseč určující oblast pro zahuštěníGeometry > Curve > Create on WP > Arc

  • Vybereme levý typ zadávání – střed a koncové body


Vytvo en s t mkp1

Vytvoření sítě MKP

  • Postupně zadáme 3 body:

    0,5 enter 0,3 enter 2,5 Apply


Vytvo en s t mkp2

Vytvoření sítě MKP


Ur en uzl s t na hran ch oblast

Určení uzlů sítě na hranách oblastí

  • Interval lengthdélku hrany dělí zadanou hodnotou a získá rozdělení hrany na prvky


Ur en uzl s t na hran ch oblast1

Určení uzlů sítě na hranách oblastí

  • MeshSizeControlAlongEdgepro 5 hran postupně zaveduintervalové děleníkontrola je pomocí ikony vlevodole či přes pracovní strom


Ur en uzl s t na hran ch oblast2

Určení uzlů sítě na hranách oblastí

  • Lineargradinglengthdělí délku linárně sestupně či vzestupně, zadávám prvý a poslední hodnotu děleníje důležité dodržet orientaci- zatrhnout Display edgerientation


Ur en uzl s t na hran ch oblast3

Určení uzlů sítě na hranách oblastí


Ur en uzl s t na hran ch oblast4

Určení uzlů sítě na hranách oblastí

  • Numberofdivisionsdělí hranu na zadaný počet prvků


Vygenerov n s t

Vygenerování sítě

  • Mesh>Auto Mesh> Planar Areapro každou zeminu je potřeba provést tento příkaz samostatně !!

  • algoritnus pro generaci sítě zvolit - DelaunayMesher typ –triangle

  • velikost sítě (meshsize) 0,6 a 0,1

  • vlastnosti (attribute) – podle zeminyje potřeba vytvořit každou síť zvlášť (registereach area independently)


Vygenerovan s

Vygenerovaná síť


Hrani n podm nky

Hraniční podmínky

  • Model – Boundary – ground support

    Pro každý typ materiálu tvořím samostatně(zemina, základ)


Zaveden zat en

Zavedení zatížení

  • Model –Load – Pressureload


Nastaven v po tu

Nastavení výpočtu

  • Analysis – Analysis casezde pojmenuji výpočet, zvolím jeho typ – lineární a aktivuji zatížení


Spu t n e i e

Spuštění řešiče

  • Analysis - Solve


Zobrazen v sledk

Zobrazení výsledků

  • Přepnu do „stromečku“ Post works a vybírám veličiny, které chci zobrazit.
