Ch 1 windows 2000 driver

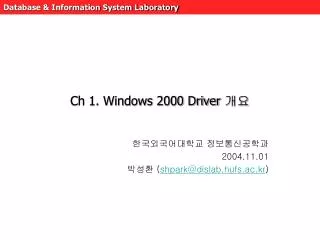

Ch 1. Windows 2000 Driver 개요

한국외국어대학교 정보통신공학과

2004.11.01

박성환 ([email protected])


Contents

Contents

  • 종합적인 System Architecture

  • Kernel Mode I/O 구성요소

  • 특별한 Driver Architecture

  • Summary


1 system architecture

1. 종합적인 System Architecture


Windows

Windows 3.1

Windows 2000, XP, 2003

Windows 운영체제의 변화

Windows 9x


Windows 2000

Windows 2000의 설계 목표

호환성

견고성

신뢰성

성 능

확장성

이식성


Ch 1 windows 2000 driver

User Mode

Trap

Kernel Mode

실행 Mode

  • User mode

    • System에 나쁜영향을 미칠 수 없는 user application code

  • Trap (system call)

    • 실행중인 프로그램 내에 테스트를 위해 특별한 조건을 걸어 놓은 것

  • Kernel mode

    • System에 있는 모든 code


Ch 1 windows 2000 driver

User Mode

Kernel Mode

I/O Manager

Executive

Device

Driver

Kernel

HAL (Hardware Abstraction Layer)

Hardware Platform

Windows 2000 운영체제의 계층적 구조

호환성 & 확장성

  • 호환성

    • Layer 구조를 통해 상호 의존적인 부분을 줄임 (추상화)

  • 확장성

    • 모듈화를 통해 다른 Layer와 독립성을 유지한다. (이식성)


Ch 1 windows 2000 driver

성능

  • 모든 계층을 kernel mode에서 수행

    • kernel내에서의 호출은 CALL정도의 명령만 수반

    • HAL routine을 사용해, inline함수 정도의 수행 속도

  • 서로 다른 작업의 단위를 thread로 병렬수행

    • Busy-waiting을 최소화

  • 주의 : device driver code는 결코 block되어서는 안됨


Excutive

Excutive

  • System Service Interface

  • Object Manager

  • Configuration Manager

  • Process Manager

  • Virtual Memory Manager

  • Local Procedure Call

  • I/O Manager

  • Active Directory Service

  • Environment SubSystem

  • Win32 SubSystem

  • 필수 SubSystem


System service interface

System Service Interface

  • User mode에서 kernel mode로의 전이

    • 단순한 CPU 명령어

    • 정교한 context switching

User Mode

SSI

Kernel Mode


Object manager

Object Manager

  • Kernel은 항상 object단위로 관리

    • User mode는 handle을 통해서만 access 가능

User Mode

Handle

Kernel Mode

Mutex

Thread

Register

file

Process

Memory


Configuration manager

Configuration Manager

  • Registry

    • Hardware에 설치된 software의 configuration value를 저장하는 database

  • Device driver가 실행될 때 정보 제공

  • Windows 2000부터 제공하는 plug & play 등장으로 역할이 급격한 감소


Process manager

Process Manager

  • : Process

    • 소유단위

    • 각각의 주소공간 소유

    • 보안 식별자 소유(security identity)

  • : Thread

    • 실행단위

    • 각각 process주소공간 내에 stack소유

Process

(Thread 소유)


Virtual memory manager

Kernel

Code

Kernel

Code

User

Code

User

Code

Virtual Memory Manager

32bits Addr

  • Process 별로 4G의 virtual memory 공간을 소유함

    • Thread는 4G안에서 공유함

2G

………

2G

Process

Process


Virtual memory manager1

Kernel

Code

Virtual Memory Manager

2G

Device Driver Code

DLL Code

Code

2G

Stack

Heap


Virtual memory manager2

Page

Page

Page

Page

Page

Page

Virtual Memory Manager

Kernel Page Table

Kernel

Code

2G

Frame

128M

User

Code

Frame

2G

Page Table

Physical Memory

Virtaul Memory


Local procedure call

Local Procedure Call

  • Process 간에 호출 기법

    • Memory 공간이 다르기 때문에 보호를 받음

  • Interprocess call 이라고도 함

  • Device driver code는 이를 이용하지 않음


I o manager

I/O Manager

  • User mode process가 I/O를 수행할 수 있게추상화 시킨 kernel의 code

  • 목적 : User modecode의 I/O 접근을 device와 무관하게 동작

  • IRP(I/O Request Packet) 을 통해 user mode에서 kernel mode로 요청


I o manager1

I/O Manager

  • I/O manager는 하나의 layer 역할을 함

User Mode Code

I/O Manager(IRP)

Kernel Mode Code


Active directory service

Active Directory Service

  • Windows 2000에서 새롭게 등장한 개념

  • Network 전반에 걸친 namespace를 제공

    • 자기의 directory 뿐만 아니라 network상의 directory를 관리

    • DNS같은 directory object까지도 관리 가능

  • 보안에 주의해야 함


Environment subsystem

Environment SubSystem

  • Win32 SubSystem

  • Virtual DOS Machine SubSystem

    • 32Bits 환경에서 16Bits를 직접실행 시 신뢰성에 문제

    • 이를 중간에서 신뢰성을 보장해줌

  • Windows On Windows SubSystem

    • 16 Bits Windows app를 실행 시 개별적인 thread 공간 할당

    • 각 Thread간의 정보 공유는 불가

  • POSIX SubSystem

    • Unix style의 API 제공을 위함이지만, 제대로 동작하지 않음

    • 오히려 win32 style로 바꾸어 실행

  • OS/2 SubSystem

    • Intel의 x86 버전만을 지원


Win32 subsystem

Win32 SubSystem

  • Windows 2000 의 native API

    • GUI (Graphical User Interface)

    • Console I/O

    • Win32 API


Win32 subsystem1

Win32

SubSystem

Kernel Service

(kernel32.dll Function)

Win32 SubSystem

Win32

Application

User Mode

Kernel Mode

실행부 서비스

Win32k.sys

다른 실행부

구성 요소들

Windows

Manager

(user32.dll

function)

GDI

(GDI32.dll

Function)

User와 GDI의 Kernel 구성 요소


Subsystem

필수 SubSystem

  • Security SubSystem

  • Service Control Manager

  • RPC Locator (Remote Procedure call)


Kernel mode i o

Kernel Mode I/O 구성 요소


I o subsystem

I/O SubSystem의 설계 목표

  • Platform간의 호환성

  • Sofeware와 hardware 모두에게 관련된 설정성

  • Preemption과 interrupt가 가능

  • Multiprocessor 환경에서의 안전한 code

  • Object 기반

  • Packet 구동

  • Asynchronous I/O 지원


Windows 2000 driver

Windows 2000 Driver의 종류

  • 상위 Level driver : ex) FSD

  • 하위 Level driver : ex) Disk driver


Driver architecture

특별한 Driver Architecture


Driver architecture1

특별한 Driver Architecture

  • Video Driver

  • Print Driver

  • MultiMedia Driver

  • Network Driver


Video driver

Video Driver

  • Graphic card에 있는 graphic 가속기 유무

    • 이러한 hardware를 지원해야만 함

    • 가속기가 없는 경우 또한 호환성을 유지해야 함

  • Standard I/O architecture는 I/O manager와 직접 통신

  • Video driver는 GDI (Graphic Device Interface)와 통신

  • GDI

    • 화면에 선을 그리고 글자를 출력

    • Display driver와 직접 통신 (DDI)


Video driver architecture

Video Driver Architecture

Application

User Mode

Kernel Mode

Graphics

Engine(GDI)

I/O Manager

IRP 전송

Eng

호출

DDI

호출

NT 실행부

Video Port

VRP 전송

Display

Driver

Video

Mini Port

Video Adaptor


Print driver

Print Driver

GDI

Application

  • 실제 device에 전송전에 spooling mechanism을 거침

  • RPC 이 spooling에 대한 처리를 함

Job을 File처리

Winspool.drv

Client

Server

Winspoolsv.drv

Job에 대한

Serialize

Winspoolss.drv

Serialize 된 Job을 전송

Print Provider


Multimedia driver

MultiMedia Driver

  • Win2k가 kernel streaming(KS) 을 지원

    • Function streaming

    • Filter streaming

  • Application은 마치 COM처럼 kernel streaming과 통신

    • Method , properties , event

  • Kernel streaming의 4가지 object

    • Fliter object

    • Pin object

    • Clock object

    • Allocator object

  • Windows 2000은 stream.sys를 제공하기에 multimedia device driver를 작성하려면 Mini Driver만을 작성함


Network driver

Network Driver

NIC Driver를 지원하는 Library 제공

NDIS

Protocol Driver

  • OSI (Open Systems Interconnection) model을 따름

    • Transport layer은 개별적인 protocol driver에 의해 제공

NDIS

인터미디엇 Driver

Hardware를 제어하기 위해 NDIS Lib를 이용

NDIS

Mini Port

Network Hardware

(NIC)


Summary

Summary

  • Windows 2000은 application을 위해 다양한 구조와 library를 제공함

  • Device driver는 절대 kernel 영역에 변화를 주는 영향을 미쳐서는 안됨

  • 호환성, 견고성 & 신뢰성, 이식성, 확장성, 성능을 고려해 device driver를 작성해야 함

  • Device driver를 level별로 잘 고려해서 구조를 잡아야 함
