模具材料與製造現況. 彰城工業有限公司 林來旺 2011.06.13. 大 綱. 1. 模具結構介紹 2. 模具常用材質介紹 3. 模具開發流程 4. 模具加工製造. 1. 模具結構介紹. 2. 模具常用材質介紹. SS41 : * 又稱 SS400 ,一般結構用普通鋼 * 拉伸強度> 400 Mpa. * SS : structural steel * 運用範圍:上、下模座 & 上、下墊塊與不受力之模板等。. 2. 模具常用材質介紹. S45C : * 碳鋼,含碳量 0.45% 。

Download Presentation

模具材料與製造現況

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


5554192

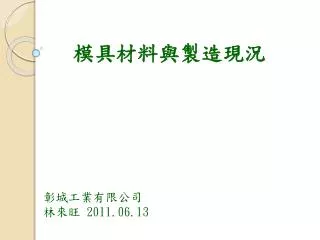

模具材料與製造現況

彰城工業有限公司

林來旺 2011.06.13


5554192

大 綱

1.模具結構介紹

2.模具常用材質介紹

3.模具開發流程

4.模具加工製造


5554192

1.模具結構介紹


5554192

2.模具常用材質介紹

SS41:

*又稱SS400,一般結構用普通鋼

*拉伸強度> 400 Mpa.

* SS: structural steel

*運用範圍:上、下模座 & 上、下墊塊與不受力之模板等。


5554192

2.模具常用材質介紹

S45C:

*碳鋼,含碳量0.45%。

* C代表Carbon, S代表steel。

*拉力: 70KG/MM平方以上。

*可熱處理,但硬度較軟,可到達HRC38-42度。

*運用範圍:上、下模座&受力較小之上、下墊板(需作調質處理)。


5554192

2.模具常用材質介紹

YK30:

*高碳工具鋼:系SK3之改良鋼種,在SK3成份中提高含錳量及添加少許的Gr(鉻),改善通常碳素工具鋼易碎裂的性質,延長工具的壽命。熱處理鋼板,硬度可達HRC50° ~ 55°度。

*運用範圍:一般只將YK30材料運用在上、下墊板或脫料墊板上。


5554192

2.模具常用材質介紹

SKD11:

*合金工具鋼:高碳高鉻合金鋼,具極高硬度即適切的韌性,並有回火硬化效果。是沖壓模、塑膠模等多用途之代表。

*應用:上、下模板、脫料板等,逐漸被SLD與DC53取代,SKD11已漸漸轉至運用在次要模板上。


5554192

2.模具常用材質介紹

DC53:

*特種冷加工用模具鋼:SKD11之抗回火軟化及加工性提升之改良材料。

* DC53不管在熱處理或線切割加工處理上,都比SKD11優良,因此DC53常運用在模具主要模板(例:夾板、上下模板、脫料板等…)與沖剪沖頭、成形沖頭等。已漸漸取代SKD11鋼料。


5554192

2.模具常用材質介紹

SLD:

*特種冷沖模合金鋼:日立金屬SLD(SKD11)是一種耐磨性能較佳的通用冷作模具鋼,有著良好的淬火性,並且淬火變形量小。

* SLD常運用在模具內之主要模板(例:夾板、上下模板、脫料板等…)。漸漸取代SKD11鋼料。


5554192

2.模具常用材質介紹

SKH9(SKH51):

*高速工具鋼:日本日立牌“YXM 1” 。

*運用範圍:此鋼為鎢鋼高速度鋼,宜於製造強力切割用耐磨,耐沖撀各種工具,高級沖模,螺絲模,較需韌性及形狀複雜工具,銑刀,鑽頭等。沖剪沖頭、折彎成形沖頭等…。


5554192

2.模具常用材質介紹

ASP23:

*粉末高速鋼:鉻鉬釩粉末鋼。同時具備高耐磨性及韌性,對模具壽命最重要的。ASP-23 是使用粉末冶金製造的工具鋼 , 結合最優秀的耐磨耗性的韌性。

*運用範圍:特別適合於薄的被加工材的下料及成形,或模具失敗,是因為混合磨粒磨耗及粘著磨耗 ,而且表面產生塑性變形的危險性也高些。


5554192

2.模具常用材質介紹

WU:

*鎢鋼:材質硬,價格極高,熱處理硬度可達HRC70 - 75度,缺點易碎。

運用範圍:取代量產沖頭、零件,降低零件磨損率。


5554192

3.模具開發流程

採購材料

傳統加工

&

CNC

樣品

材料加工

估價

組合圖

零件圖

材料圖

加工圖

熱處理加工

訂單確認

設計

EDM線切割

製造流程

部分加工:倒角

回廠檢驗

SPCC 引伸材料

試模

1.客戶到廠確認

2.寄送樣品確認

自我檢驗:QC

成品確認

出貨

完成


5554192

3.模具開發流程

取得客戶樣品


5554192

3.模具開發流程

繪製成品圖


5554192

正式模具圖

3.模具開發流程


5554192

4.模具加工製造流程

銑六面(傳統銑床)

鑽孔、攻牙、銑削(CNC或傳統機器)

熱處理

研磨加工

線切割(CNC)

研磨加工

組立


5554192

4.模具加工製造流程

採購材料

材料:工具合金鋼SKD-11 胚料廠牌日本:大同DC53:200元/KG日立SLD:200元/KG韓國:120元/KG


5554192

4.模具加工製造流程

保力龍加工廠


5554192

4.模具加工製造流程

保力龍加工機


5554192

4.模具加工製造流程

公模-鑄造前


5554192

4.模具加工製造流程

母模-鑄造前


5554192

4.模具加工製造流程

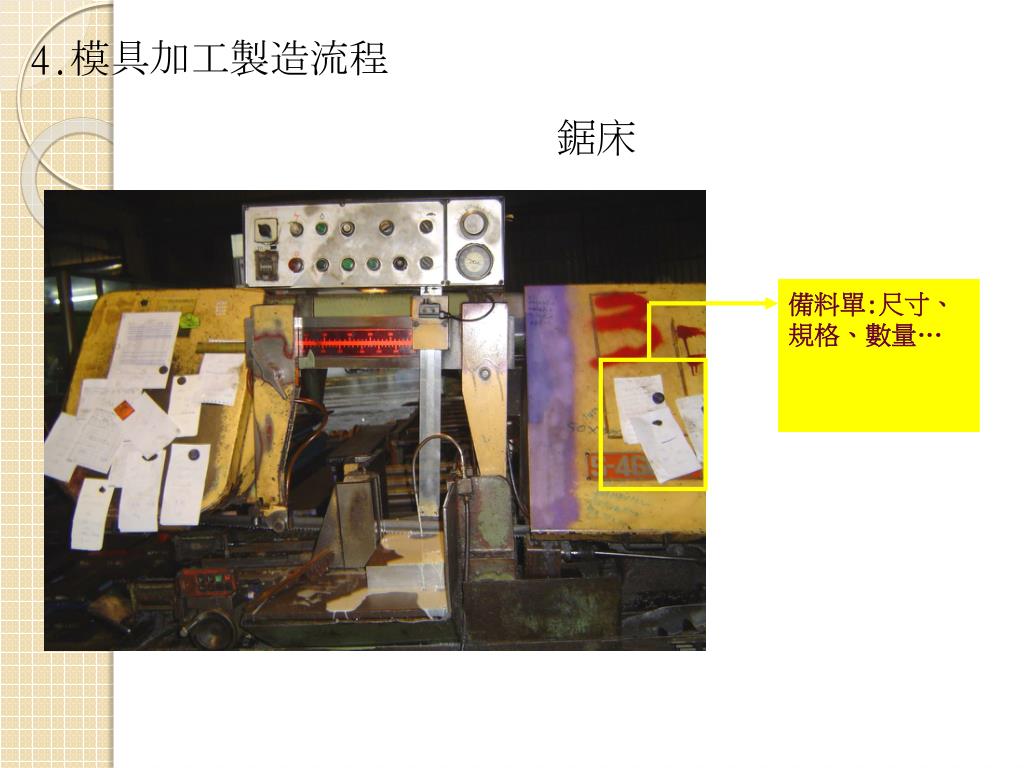

鋸床

備料單:尺寸、規格、數量…


5554192

4.模具加工製造流程

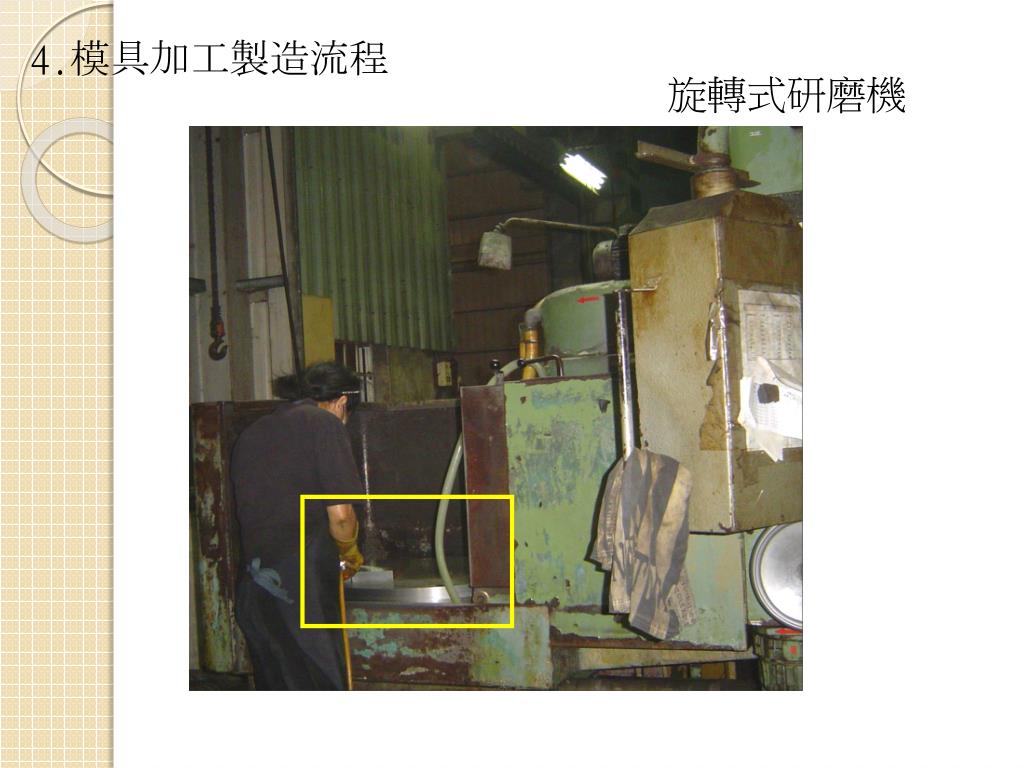

旋轉式研磨機


5554192

4.模具加工製造流程

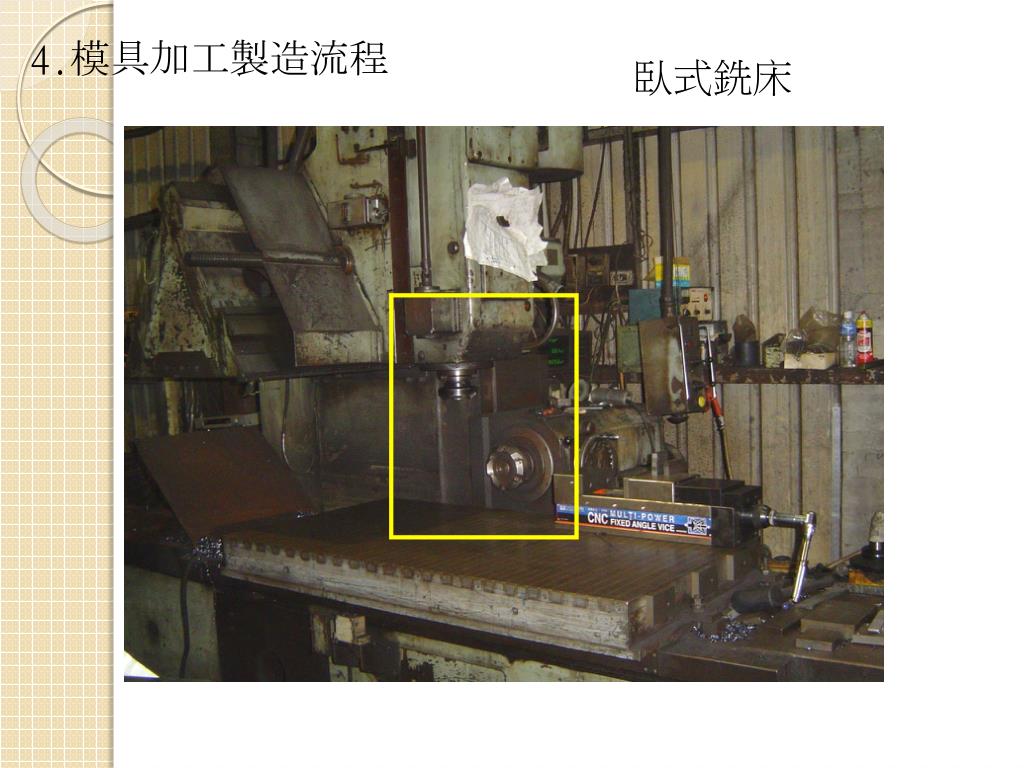

臥式銑床


5554192

4.模具加工製造流程

立式銑床


5554192

4.模具加工製造流程

側向銑床


5554192

4.模具加工製造流程

倒角機


5554192

4.模具加工製造流程

龍門銑床


5554192

4.模具加工製造流程

CNC中心加工機


5554192

4.模具加工製造流程

各式刀具

若工件較長時,利用

兩個虎鉗固定工件,

以便進行鑽孔、攻牙


5554192

4.模具加工製造流程

西部-三菱-富士通

自動穿線

排風管

EDM線切割機


5554192

4.模具加工製造流程

EDM細長孔放電加工機

優點:當工件熱處理

後,硬度達60度

時仍然可以進

行快速加工,而

準確度較鑽孔


5554192

投影機

4.模具加工製造流程

電腦系統:

轉CAD/CAM至EDM

*與EDM線切割機、細長孔放電加工機, 三者相互配合使用*


5554192

組裝模具

4.模具加工製造流程


5554192

~END~
