Описание политики безопасности и конфигурации средств защиты информации в компьютерных сетях:

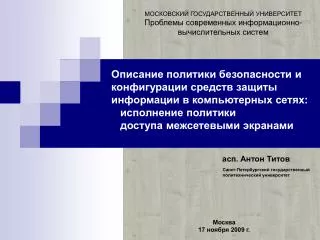

1. МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ Проблемы современных информационно-вычислительных систем Описание политики безопасности и конфигурации средств защиты информации в компьютерных сетях: исполнение политики доступа межсетевыми экранами асп. Антон Титов Санкт-Петербургский государственный политехнический университет Москва 17 ноября 2009 г.

2. Содержание • Проблема перехода от описания политики доступа к ее исполнению • Базовые подходы к интеграции межсетевого экрана c моделью управления доступом • Формальный анализ процесса фильтрации • Сигнатура действия субъекта над объектом • Формат инструкции фильтра • Получение инструкции фильтра из правила доступа • Выводы

3. Проблемаперехода от описания политики доступа к ее исполнению Политика безопасности Низкоуровневые правила доступа: Формальное описание политики доступа Модель управления доступом (MAC,DAC,RBAC,ORBAC,…) ? Субъект 1 Роль Субъект2 Исполнение политики доступа Межсетевойэкран(МЭ): фильтр КонфигурацияМЭ (набор инструкций)

4. Базовые подходы к интеграции межсетевого экранас моделью управления доступом Интерпретация Компиляция t Правила для ролей Пакет Пакет Пакет Формальные правила доступа: Инструкции для межсетевого экрана: Роли субъекта Автономная работа межсетевого экрана Исполнение решения Компиляция: Интерпретация: • Полная и корректная реализация всех функций модели управления; • Зависимость архитектуры фильтра от конкретной модели управления; • Независимость фильтра от конкретной модели управления доступом; • Сложности при реализация всех функций модели управления доступом;

5. Задачи Правило доступа Формальные правила доступа Основа процесса компиляции Инструкция фильтра Формальный анализ процесса фильтрации Формальный анализ процесса фильтрации Действия фильтра в процессе его работы Исполнение формальных правил доступа

6. Правила доступа и модель взаимодействиясистем Действие Субъект Объект

7. Работа межсетевого экрана t Входная последовательность действий субъектов Действия субъектов {an} Действие 1 Действие 2 Действие 3 T1: {un}→{an} Uc = {un} Виртуальное соединение HTTP-запросов HTTP-запросы (переход) HTTP 2 HTTP 3 F1: {un}→{un} Входная последовательность HTTP-запросов U={un} (выборка) HTTP 1 HTTP 2 HTTP 3 HTTP 4 T2 TCP-соединения Kc={kn} Транспортное соединение TCP-соединение F2 Входная последовательность трансп. соединений K={kn} T3 Виртуальное сетевое соединение IP-пакеты Sc={sn} F3 Входная последовательность сетевых пакетов S={sn} Физический канал 01100101000111101010001100100110010001011000110001001011000100100

8. Алгоритм выборки F Полнотавыборки – принадлежит ли каждый следующий элемент выборке зависит только от самого элемента и всейпредыстории ранее выбранных элементов abcdefghiklmnop bkn Подпоследовательность: ? С учетом полноты алгоритм выборки из последовательности элементов s S задается языком L на словаре S фильтруемыхэлементов. Язык – множество последовательностей элементов словаря. Язык L = {hdjss, gshaj, ryeuw, ...} Алгоритм выборки соответствует алгоритму определения, принадлежит ли данная последовательность языку. Задается распознающей грамматикой языка. Разрешимостьалгоритмавыборкиопределяется задающей грамматикой языка. Принадлежит языку - выбираем fhjseiodhsdfkf Распознающая грамматика Не принадлежит языку – не выбираем

9. Смысл выборки F Виртуальное соединение Сигнатура действия субъекта над объектом Например: выборка IP-пакетов, относящихся к одному TCP-соединению Выборка F

10. Сигнатура действия субъекта над объектом Сигнатура действия (язык LF) – набор тех и только тех последовательностей элементов, которые соответствуют корректно завершенному действию. Сигнатура достаточного действия(язык LS) – набор тех и только тех последовательностей элементов, которые соответствуют совершенному действию. LScодержит те и только те последовательности, являющиеся подпоследовательностями* последовательностей языка LF. Действие * abcd Достаточное действие Сигнатура незавершенного действия (язык LC) – сигнатурадействия, дополненная всеми последовательностями, являющимися подпоследовательностями** сигнатуры действия. a ab abc abcd ** abcd

11. Пример задания сигнатурдля регулярных языков Сигнатура действия: aa*ba* c acv a a kyya aa*cv s2 b s6 c aa*cya a c s4 v Сигнатура достаточного действия: y k aa*b s7 y s1 a ac ky s3 s5 - конечное состояние

12. Обобщения понятия сигнатуры на виртуальные соединения Сигнатура виртуального соединения Сигнатура действия Сигнатура соединения Сигнатура достаточного действия Сигнатура достаточного виртуального соединения В тривиальном случае, сигнатура достаточного соединения – перечисление всех начальных символов из сигнатуры соединения. Сигнатура достаточного соединения Сигнатура продолжающегося действия Сигнатура продолжающегося виртуального соединения Сигнатура продолжающегося соединения

13. Интерпретация требования правила Разрешениесоединения  Пропуск выбранногоэлемента, если полученнаяпоследовательность, относится к сигнатуре незавершенного соединения (последовательность допустима распознающей грамматикой LС). {a, ab,abc} Сигнатура незавершенного действия: fgaertbopjc Входная последовательность: ^ ^ ^ Запретсоединения  Отбрасывание выбранногоэлемента, если полученнаяпоследовательность, относится к сигнатуре достаточного соединения (последовательность допустима распознающей грамматикой LS). ak Сигнатура достаточного действия: hsjahryfuk Входная последовательность: ^

14. Формат инструкции фильтра Соединение Решение: разрешение или запрет Дополнительные условия Сигнатура незавершенного соединения Сигнатура достаточного соединения Глобальные параметры системы (время, …) Язык, задающий выборку Алгоритм работы Дополнительные условия не влияют на выборку, но влияют в итоге на то, будет ли применено решение.

15. Описание соединения: идентификаторы соединения ИСA Фильтр ИСS ИСO Соединение ИСC ИС – идентификаторсоединения Соединение C = (ИСS,ИСA, ИСO, ИСC)

16. Привязка объектов к идентификаторам соединения ИСs ИСo user: vasya file: text.doc Фильтр 1 Субъект 1 Объект 1 Субъект 2 Объект 2 Объект 3 Субъект 3 Субъект 4 Объект 4 Фильтр 2 IP: 1.1.1.1 IP: 2.2.2.2 Фильтры с их идентификаторами соединений составляют инфраструктуру исполнения политики доступа. Привязка объектов к идентификаторам соединений определяется способами хранения, преобразования и передачи данных и требует экспертного анализа.

17. Получение инструкции фильтра из правила доступа Субъект Действие Объект Решение: разрешать или запрещать Контекст ИСS ИСA ИСO ИСC Соединение Решение: разрешение или запрет Дополнительные условия Сигнатура незавершенного соединения Сигнатура достаточного соединения Глобальные параметры системы (время, …) Язык, задающий выборку Алгоритм работы

18. Выводы • Описаны подходы к интеграции межсетевого экрана с моделью управления доступом • Формально проанализирован процесс фильтрации, основываясь на том, что действия фильтра должны быть связаны с исполнением правила доступа • Показано, что алгоритм фильтрации основан на выборке элементов из последовательности • Показано, что выборка в частном случае определяется сигнатурой действия субъекта над объектом • Приведен общий формат инструкции фильтра • Полученные результаты являются теоретическим основанием разработки компилятора формально заданной политики доступа в инструкций межсетевого экрана

19. Интеграция межсетевогоэкранаc моделью управлениядоступом Сервер управления доступом Конфигурация Динамическое взаимодействие Межсетевой экран Интеграция с моделью управления контролем доступа Фильтр

20. Формальные правила доступа с учетом соединений Действие Субъект 1 Объект 1 Действие Субъект2 Объект 2 Субъект 1 Объект 1 Соединение Субъект2 Объект 2

21. Организация системы фильтрации Начало (самый нижний уровень взаимодействия) Возможна ли выборка сигнатуры действия ? да нет Выборка элементов, относящихся к соединению Выборка сигнатуры действия Например: выборка IP-пакетов, относящихся к одному TCP-соединению Описание сигнатуры Описание соединения Функция T, переход на другой уровень взаимодействия Конец Язык

22. Пользователь Служба Файл Объект 1 Субъект 1 Субъект 2 IP: 1.1.1.1 IP: 2.2.2.2 user: vasya file: text.doc Фильтр 1 Фильтр 2 Межсетевой экран Операционная система

23. Шаги авторизации и устройства Объект 1 Субъект Устройство 1 Устройство 2 Объект Субъект 1 Устройство 3 Объект 1 Субъект 1 Последовательное соединение – каждое из устройств должно открыть канал данных для организации доступа субъекта к объекту Параллельное соединение – одно из устройств должно открыть канал данных для организации доступа субъекта к объекту

24. TCP: 51 TCP: 50 IP: 1.1.1.1 Устройство MAC: 11-11-11-11-11-11 eth0

25. Устройство 1 Устройство 2 IP: 1.1.1.1 user: vasya IP: 1.1.1.1 MAC: 11-11-11-11-11-11 eth0 MAC: 11-11-11-11-11-11

26. Система централизованного управления контролем доступа Центральный сервер управления доступом Динамическое взаимодействие Динамическое взаимодействие Динамическое взаимодействие Конфигурация Конфигурация Конфигурация Средство контроля доступа 1 Средство контроля доступа 2 Средство контроля доступа 3 • Удобство администрирования системы в целом; • Отсутствие конфликтов конфигурации различных средств контроля доступа;

27. Объект 1 IP: 1.1.1.3 Устройство 3 IP: 1.1.1.2 IP: 1.1.1.1 Устройство 2 MAC: 11-11-11-11-11-11 Устройство 1 eth0

28. Объект 1 Объект 2

29. Физический уровень Виртуальный уровень Устройство 1 Устройство2 Устройство 1 Устройство2 У-во 3.3 У-во 3.4 Устройство 3 У-во 3.1 У-во 3.2 Объект Субъект Устройство 4.1 Устройство 4 Устройство 4.2 Устройство 6 Устройство 5 Устройство 5/6/7 Устройство 7

30. 1 p 1 1 2 2 p 2 c1 c1 d1 d1 c2 c2 d2 d2

31. Разрешение субъекту совершать действие над объектом  Ненарушение целостности каждого из каналов данных необходимых для совершения действия Запрещение субъекту совершать действие над объектом  Достаточное нарушение целостности одного из каналов данных необходимых для совершения действия Канал доступа – алгоритм выделения подпоследовательности из произвольной последовательности блоков данных, передаваемых на определенном уровне взаимодействия между системами
