slide1

Модернизация, ремонт прессов,ковочных комплексов.

Монтаж трубопроводов

гидросистем

slide2

В течении 12 лет Cheltecвыполняет работы «под ключ» в кузнечно- прессовом производстве

Модернизация электрогидравлических систем и АСУ ТП

ковочных прессов, пакетир-прессов,

штамповочных прессов, горизонтальных прессов,

листогибочных прессов, формовочных прессов

Модернизация электрогидравлических систем и АСУ ТП

манипуляторов

Модернизация гидросиловых агрегатов,

насосно-аккумуляторных станций

Работы выполнены на ОАО «ВСМПО-Ависма» (В.Салда),

ОАО «Буммаш» (Ижевск),ЗАО «НТМК» (Н.Тагил),

ОАО «Русполимет» (Кулебаки), ОАО «СМЗ» (Самара),

ОАО «Северсталь» (Череповец), ОАО «Трубодеталь» (Челябинск),

ООО «Ураласбест» (Асбест), ОАО «Уралмашзавод» (Екатеринбург),

ОАО «Уральская кузница» (Чебаркуль),

ОАО «Уралхиммаш» (Екатеринург),

ОАО «Металлургический завод «Электросталь» (Электросталь)

ОАО «ЧМК» (Челябинск)

slide3

Первая значимая работа по модернизации ковочного комплекса. 2001 год.

ОАО «БУММАШ», г. Ижевск

Электрогидравлическая система управления и диагностики

ковочного комплекса, состоящего из гидравлического пресса 2000 тс

и двух ковочных манипуляторов грузоподъемностью по 10 тс

  • Гидравлическая система пресса содержит:
  • Три рабочих и два возвратных гидроцилиндра, управляемых клапанными
  • распределителями
  • Гидроцилиндры продольного и поперечного столов, управляемых золотниковыми
  • распределителями
  • Гидроцилиндр механизма смены верхнего бойка
  • Насосно-аккумуляторную станцию с системой фильтрации воды
  • Насосную станцию управления прессом, работающую на гидравлическом масле
  • Станцию жидкой смазки с дистанционным контролем давления, обеспечивающую
  • Автоматическую подачу смазки
  • Гидравлическая система манипулятора включает:
  • Силовую насосную станцию и станцию управления
  • Автономную систему подготовки, заправки и слива рабочей жидкости
slide4

Система управления ковочным комплексом содержит:

  • Бортовые контроллеры манипуляторов
  • Центральный контроллер ковочного комплекса
  • Компьютер верхнего уровня
  • Датчики, органы управления, исполнительные устройства

Пульт управления прессом

Панель управления манипулятором

Общий вид пресса

slide5

Манипулятор

Система охлаждения и смазки манипуляторов

Гидропанель манипулятора

slide6

Главный распределитель пресса

Датчик положения хобота манипулятора

Гидростанция манипулятора

slide7

ОАО «Мечел», г. Челябинск

Электрогидравлическая система управления прессом 3200 тс

и манипулятором грузоподъемностью 20 т

slide8

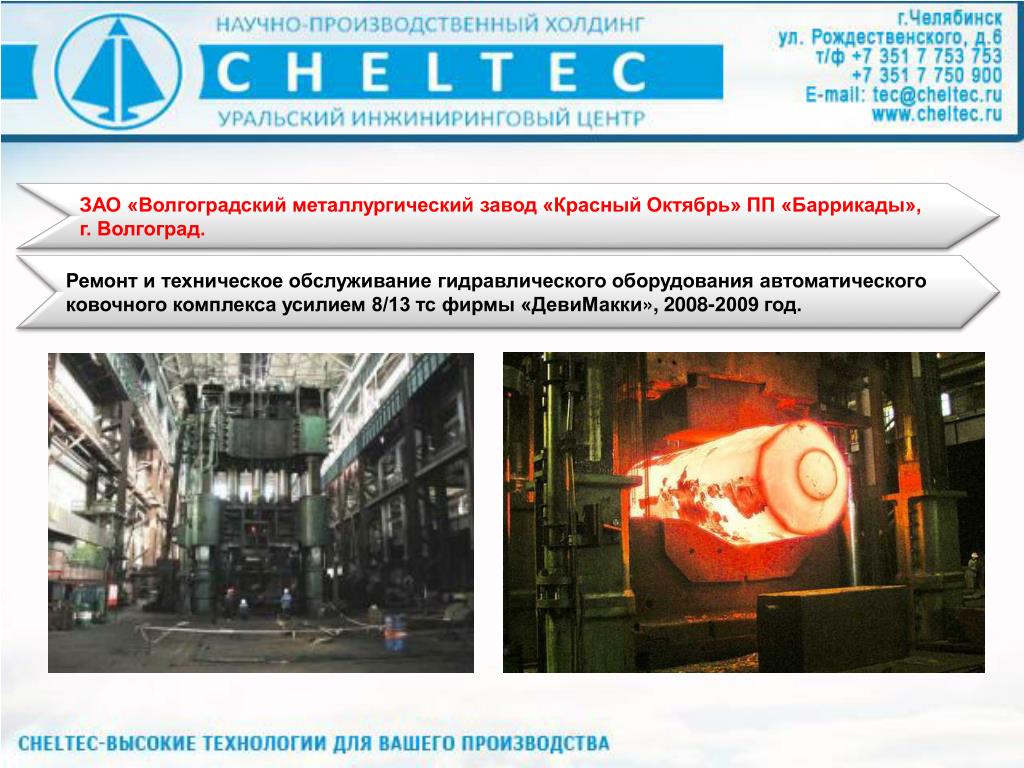

ЗАО «Волгоградский металлургический завод «Красный Октябрь» ПП «Баррикады»,

г. Волгоград.

Ремонт и техническое обслуживание гидравлического оборудования автоматического

ковочного комплекса усилием 8/13 тс фирмы «ДевиМакки», 2008-2009 год.

slide9

ОАО «Северсталь», г. Череповец

Электрогидравлическая система управления пакетир-прессом СРА-1250

(Патент №212163318), 2006 год

Общий вид пресса с пультовой

Панель управления электродвигателями

slide10

Блок клапанов управления прессом

Установка насосов

Установочная мощность 770 кВт

Система воздушного охлаждения

slide11

ОАО «Корпорация ВСМПО-АВИСМА», г. Верхняя Салда

Электрогидравлическая система радиально-ковочной машины R800, 2003 год

Электрогидравлическая система манипулятора грузоподъемностью 4тонны, 2003 год

Общий вид радиально-ковочной машины R800

Мультипликаторы

slide12

Гидрооборудование для ковочных прессов, работающих на воде и водной эмульсии

  • Запорно-регулирующие клапаны для управления подвижной траверсой прессов
  • Двухклапанные распределители и гидравлическим и ЭМ управлением
  • Переливные клапаны для баков наполнения
  • Предохранительные и обратные клапаны
slide13

Модернизация гидросистемы и системы управления ковочного пресса 103 усилием

3000тс, 2009-2011 год.

Клапанный гидрораспределитель для управления рабочими и подъемными (возвратными) гидроцилиндрами ковочного пресса

Общий вид ковочного пресса усилием 30 МН

slide14

Модернизация гидросистемы и системы управления ковочного пресса 103 усилием

3000тс

Гидропанель управления запорно-регулирующими клапанами главного гидрораспределителя модернизированной гидросистемы ковочного пресса

Клапанные гидрораспределителивыталкивателем и выдвижным столом ковочного пресса

slide15

Клапан-автомат гидросистемы ковочного пресса

Компенсатор гидроударов гидросистемы ковочного пресса

Насосная установка управления модернизированной гидросистемы ковочного пресса

slide16

Гидропанель управления запорно-регулирующими клапанами главного гидрораспределителя модернизированной гидросистемы ковочного пресса

Гидропанель управления направляющими клапанами модернизированной гидросистемы ковочного пресса

slide17

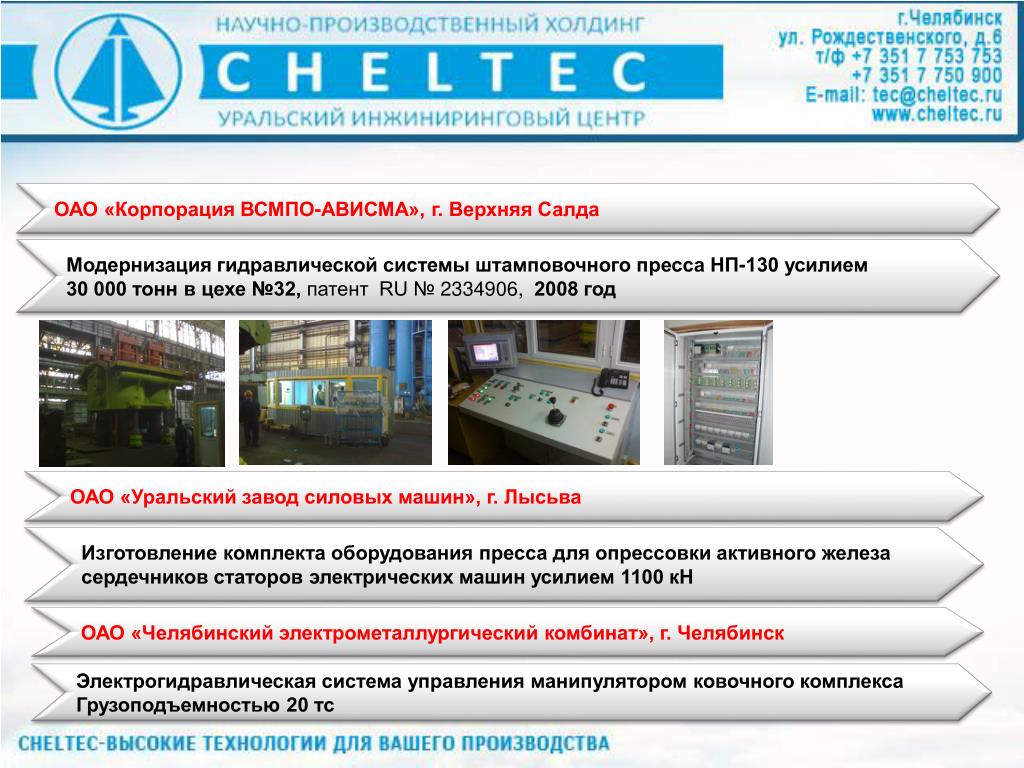

ОАО «Корпорация ВСМПО-АВИСМА», г. Верхняя Салда

Модернизация гидравлической системы штамповочного пресса НП-130 усилием

30 000 тонн в цехе №32, патент RU № 2334906, 2008 год

ОАО «Уральский завод силовых машин», г. Лысьва

Изготовление комплекта оборудования пресса для опрессовки активного железа

сердечников статоров электрических машин усилием 1100 кН

ОАО «Челябинский электрометаллургический комбинат», г. Челябинск

Электрогидравлическая система управления манипулятором ковочного комплекса

Грузоподъемностью 20 тс

slide18

ОАО «Самарский металлургический завод», г. Самара

Реконструкция насосно-аккумуляторной станции кузнечно-прессового

производства, 2007 год

Модернизация электрогидравлической системы управления горизонтальным прессом

ПБ 8841 усилием 1250 тс, 2008 год

До модернизации

slide19

После модернизации

Совместно с немецкой компанией «Hauhinco» разработана проектная документацию и проведена реконструкция насосно-аккумуляторной станции кузнечно-прессового производства

Проектная документация НАС была утверждена органами Ростехнадзора Самарской области

Полный объем работ включал проведение строительно-монтажных работ, монтаж насосного и гидравлического оборудования, монтаж трубопроводов НАС, монтаж комплекса КИП и АСУ ТП НАС. После монтажа оборудования были проведены пусконаладочные работы

В результате проведенной реконструкции насосно-аккумуляторная станция завода стала соответствовать современным требованиям по надежности, безопасности и экологии

slide20

ОАО «Металлургический завод «Электросталь», г. Электросталь

Модернизация гидросистемы и системы управления горизонтального профильного

пресса усилием 6300 тс модели П8148, 2012 год

Фильтрационно-аккумуляторная установка

Целью модернизации электрогидравлической системы управления подвижной траверсой пресса модели П8148 являются: повышение ее надежности и долговечности, расширение возможностей управления прессом за счет его автоматизации, организация ведения протокола работы пресса с помощью компьютера, улучшение условий труда оператора пресса и обслуживающего персонала

slide21

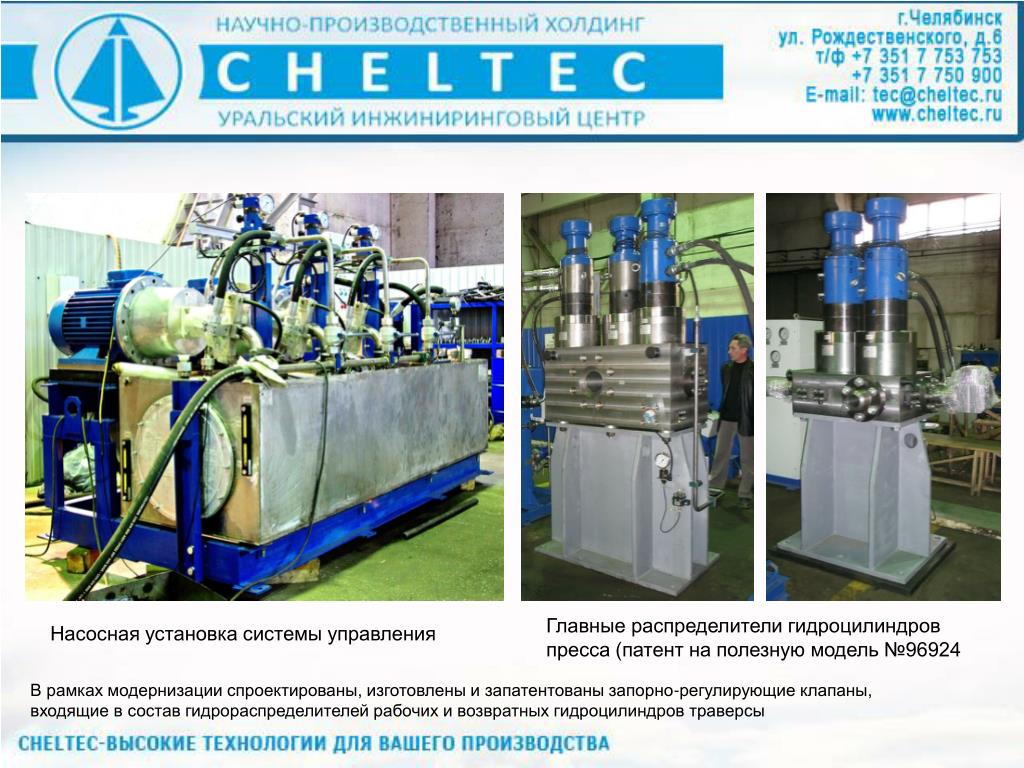

Главные распределители гидроцилиндров пресса (патент на полезную модель №96924

Насосная установка системы управления

В рамках модернизации спроектированы, изготовлены и запатентованы запорно-регулирующие клапаны, входящие в состав гидрораспределителей рабочих и возвратных гидроцилиндров траверсы

slide22

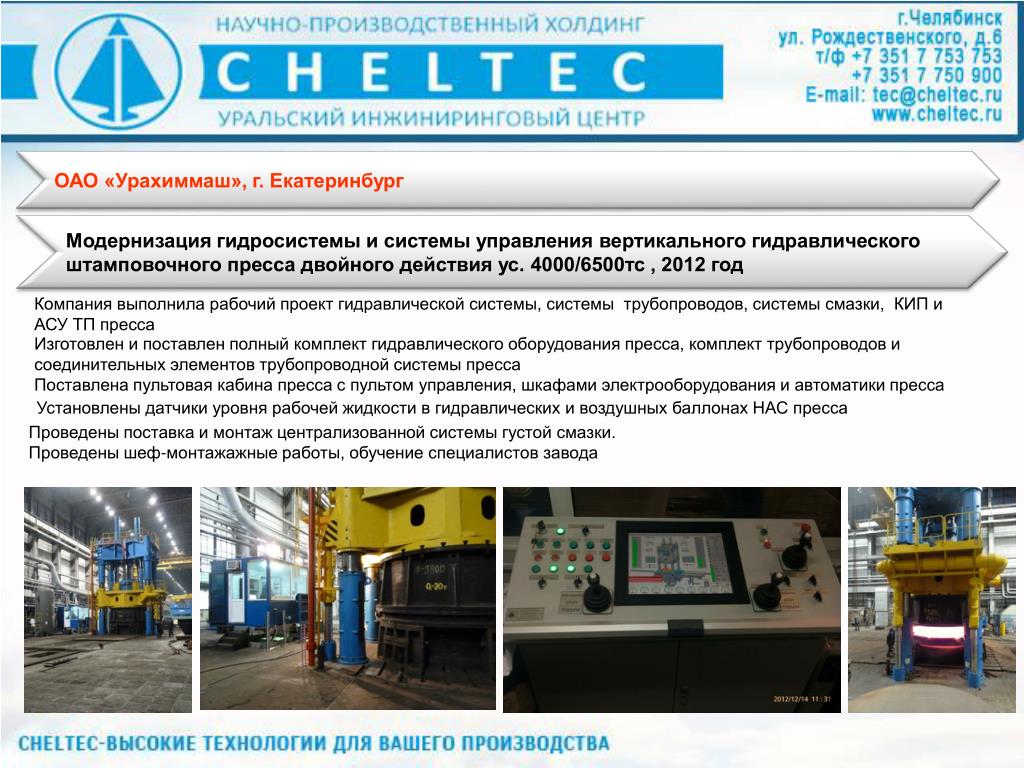

ОАО «Урахиммаш», г. Екатеринбург

Модернизация гидросистемы и системы управления вертикального гидравлического

штамповочного пресса двойного действия ус. 4000/6500тс , 2012 год

Компания выполнила рабочий проект гидравлической системы, системы трубопроводов, системы смазки, КИП и АСУ ТП пресса

Изготовлен и поставлен полный комплект гидравлического оборудования пресса, комплект трубопроводов и соединительных элементов трубопроводной системы пресса

Поставлена пультовая кабина пресса с пультом управления, шкафами электрооборудования и автоматики пресса

Установлены датчики уровня рабочей жидкости в гидравлических и воздушных баллонах НАС пресса

Проведены поставка и монтаж централизованной системы густой смазки.

Проведены шеф-монтажажные работы, обучение специалистов завода

slide23

Пульт оператора на базе промышленного компьютера и системы визуализации WinCC v 7.0

Шкаф управления на базе контроллера Siemens Simatic S7 412

Клапан-автомат насосно-аккумуляторной станции

slide24

Клапанный распределитель главного цилиндра и цилиндров подъёма ползуна

Насосная станцияуправления

slide25

ОАО «НТМК», г. Нижний Тагил

Модернизация прессопрокатной линии колес фирмы

“SMS Eumuco GmbH” (Германия) в колесобандажном цехе, 2012 год

Целью модернизации прессопрокатной линии колес являются сокращение продолжительности рабочего цикла изготовления колес при сокращении расхода металла на каждое изделие и повышение стойкости штампов (инструмента деформации), что в конечном итоге должно способствовать повышению производительности ППЛК и снижению себестоимости колес.

  • Для достижения поставленной цели выполнены следующие основные работы:
  • Пресс №2 ППЛК оснащен центрователями;
  • Манипуляторы охлаждения и смазки штамповой оснастки прессов №1, №2 и №3 ППЛК выполнены с гидравлическим приводом;
  • Усовершенствована система охлаждения штамповой оснастки прессов №1, №2.
slide26

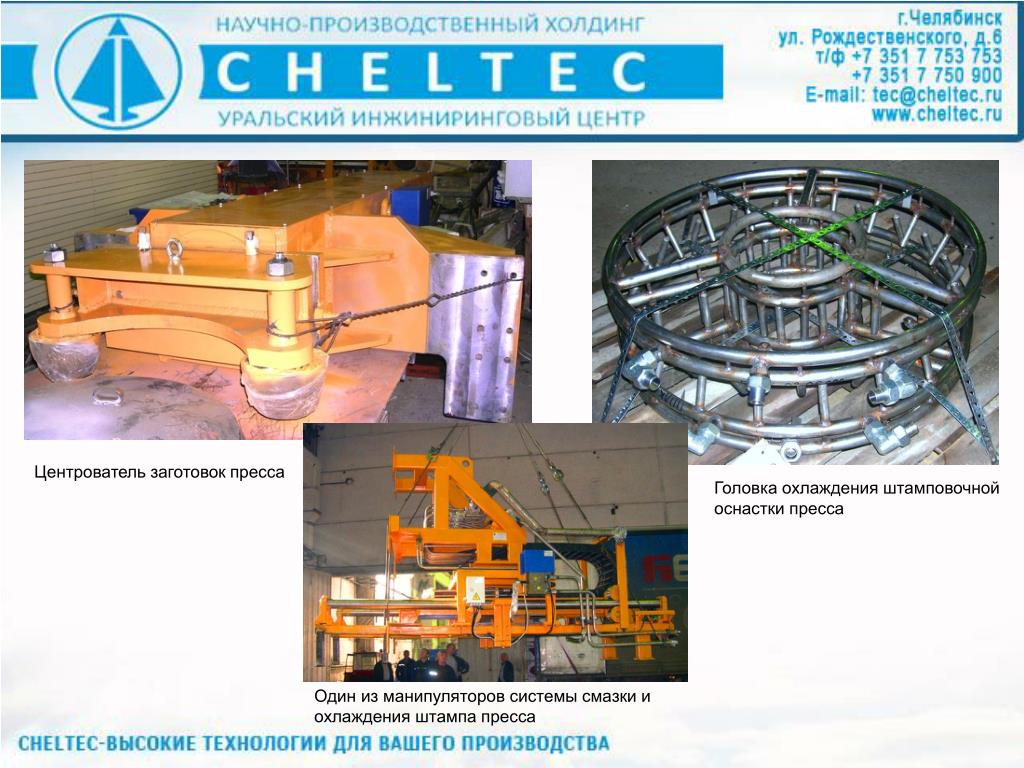

Центрователь заготовок пресса

Головка охлаждения штамповочной оснастки пресса

Один из манипуляторов системы смазки и охлаждения штампа пресса

slide27

ОАО «Челябинский трубопрокатный завод», г. Челябинск

Модернизация электрогидравлической системы формовочного пресса ПО753

трубосварочного стана усилием 20 000 тс в цехе №6, 2004 год

  • В результате модернизации:
  • создан информационно-диагностический комплекс пресса
  • появилась возможность формования трубных заготовок с большей толщиной стенки при условии соблюдения требований под сварку
slide28

Монтаж гидрооборудования и трубопроводных систем

Трубная разводка гидравлической системы, монтаж стальных

конструкций и индустриального оборудования для

Государственного Академического Большого Театра России

Промывка и гидравлические испытания трубопроводов гидравлики

и жидкой смазки на участке нагревательных печей и на участке

линии резки. Комплекс прокатного стана 5000 на ОАО «ВМЗ» (Выкса)

Монтаж гидравлической системы ковочного комплекса Danielli,

монтаж гидравлической системы сталеплавильного комплекса

на ОАО «Русполимет»

Монтаж гидрооборудования комплекса анодной печи на

ОАО «Электромедь» (В.Пышма)

Монтаж системы трубопроводов гидравлики стана холодной прокатки,

Монтаж гидропривода коксохимических батарей на ОАО «ММК»

Проект ПАНАМСКИЙ КАНАЛ. Участие в тендере на монтаж трубопроводных

гидросистем 2х шлюзов16 систем со стороны Тихого Океана

и 16 систем со стороны Антлантического Океана
