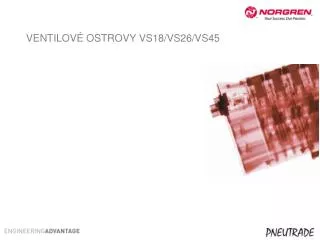

  1. VENTILOVÉ OSTROVY VS18/VS26/VS45

  2. VENTILOVÉ OSTROVY VS18/VS26 • Tento ventilový systém, pozostávajúci z miliónov možných konfigurácií, môžeme jednoducho nakonfigurovaťtak, aby úplne vyhovovalpožiadavkám Vášho stroja • Poskytuje Vám maximálnu flexibilitu pri zmene konfigurácie, funkčnosti a obsluhy

  3. VENTILOVÉ OSTROVY VS18/VS26 • Dve veľkosti ventilov – 18mm a 26mm • Konštrukcia s dvoma pilotnými ventilmi • 8 možných funkcií ventila • 3 možnosti ručného ovládania • 288 možných konfigurácií ventila • Štandard ISO 15407-2

  4. VENTILOVÉ OSTROVY VS18/VS26 • Lapovaný posúvač ventila • životnosť viac ako 200 mil. cyklov • pracovný tlak až 16 bar • prietok až 1000l/min

  5. VENTILOVÉ OSTROVY VS18/VS26 • Posúvač ventila s O-krúžkami • životnosť viac ako 50 mil. cyklov • pracovný tlak až 16 bar • prietok až 1000l/min • 2x3/2 ventily v jednom telese

  6. VENTILOVÉ OSTROVY VS18/VS26 • Jednoduché rozširovanie ventilového ostrova • Montáž na DIN-lištu alebo samostatné upevnenie bez lišty • 2 až 16 ventilov (max. 32 cievok) v jednom ostrove • Variabilnosť pracovných tlakov a pripojení • Interné alebo externé ovládanie pilotného ventila

  7. VENTILOVÉ OSTROVY VS18/VS26 • Napájanie pilotných ventilov

  8. VENTILOVÉ OSTROVY VS18/VS26 • Multipólový konektor 24V DC alebo 115V AC • 9pin D-Sub konektor • 15pin D-Sub konektor • 25pin D-Sub konektor • 44pin D-Sub konektor • Univerzálny PNP/NPN 24V DC multipólový konektor • Osvedčenia UL a ATEX

  9. VENTILOVÉ OSTROVY VS18/VS26 • Multipólový konektor

  10. VENTILOVÉ OSTROVY VS18/VS26 • Zbernicové riadenie - protokoly • Profibus-DP • DeviceNet • CANopen • Interbus-S • AS-Interface • AB RIO

  11. VENTILOVÉ OSTROVY VS18/VS26 • Zbernicové riadenie

  12. VENTILOVÉ OSTROVY VS18/VS26 • Príslušenstvo ventilových ostrovov • regulátor tlaku • škrtiaci ventil

  13. VENTILOVÉ OSTROVY VS18/VS26 • Príslušenstvo ventilových ostrovov • uzatvárací blok pre ventil • oddeľovacia doska pre sekundárne pracovné tlaky

  14. VENTILOVÉ OSTROVY VS18/VS26 • Samostatný ventil • Samostatná základová doska s prípojmi

  15. NEW VENTILOVÉ OSTROVY VS45

  16. NEW VENTILOVÉ OSTROVY VS45 • Pokračovanie rady VS18 a VS26 • Jednoduchý systém rozširovania ventilového ostrova • Prietok max.4500l/min. • Integrovaná elektronika • Príslušenstvo – regulátor a škrtiaci ventil • Cievky s konektormy DIN • Integrovaný Push-In systém

  17. NEW VENTILOVÉ OSTROVY VS45 • Vlastnosti • Šírka základovej dosky 45mm • Nezodpovedajú ISO norme • Vhodné pre aplikácie s vysokými prietokmi • Posúvače s O-krúžkami alebo lapované posúvače • Plug-In cievky s napätím 24V DC alebo 110V AC • Ručné ovládanie s aretáciou alebo bez aretácie

  18. NEW VENTILOVÉ OSTROVY VS45 • Posúvač s O-krúžkami • Životnosť 20 mil. cyklov • Pracovný tlak -0,9 až 10 bar • 2x3/2 ventil v jednom telese • Prietok až 4500l/min. • Lapovaný posúvač • Životnosť 200 mil. cyklov • Pracovný tlak -0,9 až 16 bar • Prietok až 3000l/min. • Preverená technológia – viac ako 2 mil. lapovaných ventilov u zákazníkov

  19. NEW VENTILOVÉ OSTROVY VS45 • Základové dosky • Garantovaná správnosť zapojenia • Robustná konštrukcia • Rýchla a jednoduchá výmena komponentov

  20. NEW VENTILOVÉ OSTROVY VS45 • Elektrické parametre • Multipól 24V DC – D-Sub 25-pin alebo 44-pin konektor • Univerzálny PNP/NPN 24V DC multipól • Možnosť výberu jednej alebo dvoch cievok pre každý ventil

  21. NEW VENTILOVÉ OSTROVY VS45 • Elektronika • Profibus DP • DeviceNet • CANopen • Ethernet • Integrovaná Fieldbus elektronika

  22. NEW VENTILOVÉ OSTROVY VS45 • Samostatný ventil • Použitie mimo ventilového ostrova • Pripojenie ½“ alebo ¾“ • Pripojenie cievky Plug-In alebo cez M12 elektrický konektor • Non Plug-In klasický systém pilotného CNOMO ventila (15mm, identický ako pri V40/41 a V44/45) • konektor DIN 43650 C • 24V DC alebo 110V AC
