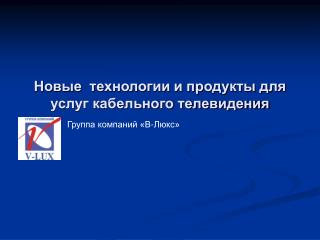

Новые технологии и продукты для услуг кабельного телевидения

1. Новые технологии и продукты для услуг кабельного телевидения Группа компаний «В-Люкс»

2. Проводные сетевые технологии для платного телевидения • Сети FTTхс параллельной сетью передачи данных • Пассивные оптические сети PON • «Традиционные» гибридные сети HFC • IP TV ( xDSL + Ethernet-to-home)

3. Основные тенденции в конфигурациях проводных сетей • Цифровой транспортный уровень становится почти обязательным для крупного оператора • Адресные услуги (VOD и т.д.) можно реализовать как через «IP доклиента», так и через коаксиальную сеть доступа с помощью шлюзовых устройств • Глубокое проникновение оптики, вплоть до FTTH – структуры • Появление услуг «видео-через-IP» в гибридных сетях кабельного телевидения • Первые проекты трансляции широковещательного ТВ через пассивные оптические сети (PON)

4. Гибридные сети HFC – продукты и тенденции • Несмотря на падение цен на оптические передатчики 1310 нм их доля в сравнении с аналогичной продукцией 1550 нм значительно снижается • На рынке появились мощные усилители EDFA на 30 и 33 dBm, что в комплекте с новым поколением передатчиков 1550 нм с внешней модуляцией, дает возможность создавать сети с глубоким проникновением оптики • Интенсивное использование резервирования по оптическим линиям – появление приемников и узлов с АРУ по оптической мощности • Сегментирование (изменение внутренней конфигурации) в «больших» оптических узлах позволяет оператору соответствовать структуре спроса на разные услуги в конкретных кластерах

5. Гибридные сети HFC – продукты и тенденции • Рост универсальности оптических узлов: появление цифровых передатчиков обратного канала, усилителей EDFA, DWDM (ITU) передатчиков и других новых продуктов для повышения производительности по upstream- трафику • Появление новых технологий передачи данных – Wideband DOCSIS (3.0) • Разработка стандартов CableLabs на модульные CMTS (M-CMTS) и появление продуктов под них • Реализация услуг VOD на базе технологий IP TV через DOCSIS-технологии

6. Новые продукты Harmonic inc. Сети FTTB/FTTH • новое поколение оптических узлов с автоматической регулировкой усиления по входной оптической мощности • оптические усилители серии HOA 8230 • CWDM – платформа Flx Link для передачи данных Пассивные оптические сети PON • Новые оптические передатчики HLT 8709 MAXLink™ Plus • Оптические усилители серии HOA 8230 • Оптические делители HLS 8016 1 x 16 • Оптические де/мультиплексоры HFC • Новое семейство оптических передатчиков PWL 41xx • Новые масштабируемые оптические узлы серии HLN 3142 • Новые устройства для цифровой передачи в прямом и обратном канале.

7. Продукты Harmonicinc. для PON/deep fiber сетей: Maxlink plus передатчик со внешней модуляцией 1550nm Усилители EDFA высокой мощности VPON EDFA 6x22dBm или 8x21dBm HWM8008 - CWDM сумматор, суммирует сигналы 1550/1490/1310 HLS8016 – делитель 1 на 16

8. Пример передачи широковещательного телевидения в PON- сетях компании Verizon (США) 1550 nm передатчик EDFA Усилитель EDFA Центральная головная станция 1490 nm PON ONT 1490 nm PON OLT 1550/1490/1310 WDM 1310 nm 1310 nm 1550 nm FTTx Приемник ТВ 1550/1490/1310 WDM B-PON 622 Mb/s  155 Mb/s  Диапазон КТВ 870 MHz  (5.2 Gb/s ) Аналоговое ТВ, DVB-C STB EDFA 1550 nm Региональный узел FTTx узел

9. Усилители EDFA HOA 8230 • Суммарная оптическая мощность 30 dBm (1000 mW), • 6 или 8 оптических выходов по 22/21 dBm (160/125 mW) каждый • Встроенный SNMP agent • Поддержка SCTE, HMS MIB • Встроенный Web (HTTP) сервер с простым GUI (graphicaluser interface) • Оптические коннекторы SC-APC или E2000 • Расширенный температурный диапазон

10. Оптический усилитель EDFA «Стандартелком» HA6800 • Наличие встроенного микропроцессора обеспечивает постоянный • Контроль за работой лазера с индикацией на цифровом дисплее; • Отображение результатов анализа на дисплее; • Сетевое управлениечерез удаленный доступ • Автоматическое отключение питания при выходе лазера из рабочего режима; • Высокая оптическая мощность 26/31/33 dBm или 400/1200/2000 мВт • Возможность установки электромеханического оптического коммутатора на входе (2:1) с низким потерями на проход для резервирования

11. Оптический передатчик для передачи видео по пассивным оптическим сетям (PON) Harmonic MAXLink™ Plus HLT 8709 • Расширение рабочего диапазона до 1 ГГц • В 2006 был сертифицирован консорциумом FSAN(G.983.3). В рамках FSAN сертифицируются продукты для пассивных оптических сетей (PON). • Компания-производитель объявила, что он обладает самым низким показателем подавления рассеяния Мандельштам-Брюэллена (SBS suppression) в отрасли – 20 dBm и в то же время самым низким уровнем собственным шумов в отрасли кабельного телевидения. • 2 выхода по 9 дБмВт. Передатчик предназначен для работы с усилителями EDFA серии HOA 8030. • В случае трансляции на удаленные узлы, передатчик MAXLink Plus позволяет использовать запатентованную Harmonic «двухволновую технологию», когда одним и тем же РЧ-сигналом модулируется передача на двух длинах волн, но в одном волокне. Это позволяет улучшить подавление SBS на приемной стороне на 3 дБ и на столько же уменьшает относительную плотность шумов (RIN). • Передатчикможно контролировать через SNMP и HTTP протоколы. Предусмотрена также возможность интеграции устройства в систему мониторинга SCTE HMS.

12. Новый оптический узел с АРУ по оптической мощности Harmonic HLN 3812S • Оптическая мощность на входе -8 ~ +1 dBm • Диапазон АРУ -6.5 ~ 0 dBm • Длина волны 1100 ~ 1600 nm • Затухание несогласованности по оптическому входу > 45 dB • Диапазон частот по РЧ выходу 45 ~ 870 МГц • Выходной уровень (0 dBm, 4.5% OMI) 116 dBμV / ch • C/CSO (42 CENELEC channels, 116 dBμV @ 860 MHz w/ 9 dB slope) > 60 dB • C/CTB (42 CENELEC channels, 115 dBμV @ 860 MHz w/ 9 dB slope) > 60 dB • Неравномерность АЧХ на РЧ- выходе ± 0.75 dB • Стабильность выходного уровня ± 1.5 dB • Питание 95…260 В • Тестовая точка -20 дБ

13. Новый оптический узел с АРУ по оптической мощности Harmonic HLN 3812S • Это именно оптический узел, т.е. возможна установка передатчика обратного канала • Очень широкий диапазон АРУ – от +1 до – 8 дБмВт по входной оптической мощности • Возможность «ручной» регулировки диапазона работы АРУ • Возможность использования двух технологий дистанционного мониторинга – через транспондер HMS или встроенный SNMP-агент. Последняя технология актуальна для FTTB/FTTH структур, где сети передачи данных идут параллельно сети распределения телевизионного сигнала • Узел долгое время доводился инженерами компании в соответствии с требованиями в т.ч. и российских партнеров. К примеру, минимальная температура, при которой гарантируется работоспособность изделия, была «понижена» с -25 до - 40 градусов.

14. Оптический узел «Стандартелеком» ОУК-800-SR • Высокие характеристики нового поколения узлов «Стандартелеком» позволяют им конкурировать с лучшими узлами от ведущих мировых производителей. Узел имеет очень высокий уровень сигнала на РЧ-выходах(2 х 112 дБмкВ, Cenelec 42ch.) • Полоса частот, МГц 5-860 • Неравномерность АЧХ, дБ ±0,75 • Возвратные потери, дБ ≥16 • Уровень выходного сигнала, дБмкВ (42 канала CENELEC, 0 дБмВт вход. опт. мощности) ≥2х112 • S/N, дБ ≥51 • CTB, дБ (42 канала CENELEC, 0 дБмВт вход. оптической мощности) ≤-60 • CSO, дБ (42 канала CENELEC, 0 дБмВт вход. опт. мощности)≤-60

15. Оптический узел «Стандартелеком» ОУК-800-АРУ Оптический узел ОУК-800-SS имеет модуль АРУ и способен удерживать уровень выходного сигнала при изменении входной оптической мощности в диапазоне -6,5…0 dBm • Полоса частот, МГц 5-860 • Неравномерность АЧХ, дБ ±0,75 • Возвратные потери, дБ ≥16 (47…550МГц) ≥14(550…862МГц) • Уровень выходного сигнала, дБмкВ (42 канала CENELEC, 0 дБмВт вход. оптической мощности) ≥2х115 • S/N, дБ ≥51 • CTB, дБ (42 канала CENELEC, 0 дБмВт вход. оптической мощности) ≤-75 • CSO, дБ (42 канала CENELEC, 0 дБмВт вход.оптической мощности) ≤-71

16. Оптические узлы на 4 порта :Harmonic HLN 3144C • Корпуси питание • IP64 • 4 РЧ порта и 2 оптических (2 вход + 4 выхода) • 80 W или 100 W блок питания • РЧ конфигурация • ~115 дБмкВ (42 канала) в стандартном варианте • Можно выбрать ручную местную или дистанционную коммутацию и резервирование • Сегментация 4x4 • Аналоговые передатчики с лазерами Fabry-Perot и DFB теперь дополнены целым рядом современных продуктов, среди которых: • Аналоговый и цифровой CWDM –передатчики • Встроенный усилитель EDFA для обратного канала • DWDM – передатчик на 16 длин волн (растр ITU). • Модули для переконфигурации узла (сегментации).

17. Оптические узлы на 4 порта :HLN 3144C • Оптическая конфигурация • узлы HLN 3144 могут работать в четырех базовых режимах:

18. ARRIS DMTS D5 – развитие решения • Фаза 1: использование DMTS в качестве шлюза между GbE транспортной сетью и сетью доступа HFC для широковещательных и VOD потоков. Трансляция на стандартные DVB-C терминалы • Фаза 2: Совместное использование с большой CMTS Cadant C4 в режиме модульной CMTS (M-CMTS): динамическое распределение потоков передачи данных и цифрового телевидения по частотному спектру • Фаза 3: передача трафика IP TV (VOD и т.д.) по DOCSIS- протоколу на специализированные терминалы нового поколения (Next Generation STB)

19. ASI 10/100BaseT GbE ARRIS DMTS D5 – режим QAM-шлюза Аналоговая головная станция (модуляторы) Серверы VOD и локальная вставка IRDs Statistical Mux/Transcoder/Transrater Metro Net Гибридная сеть HFC A/V and DSG messaging Keystone D5 Местные кодеры Keystone™ D5™ DMTS™ работает в режиме шлюза GbE/QAM Поддержка широковещательных (Broadcast) и адресных (Narrowcast, unicast) услуг Центральные серверы VOD и добавление регионального контента PCMM Manager Ad/DEAS Systems CA Systems Resource Manager Billing System SMS System Network Management Systems PSI/SI Generation

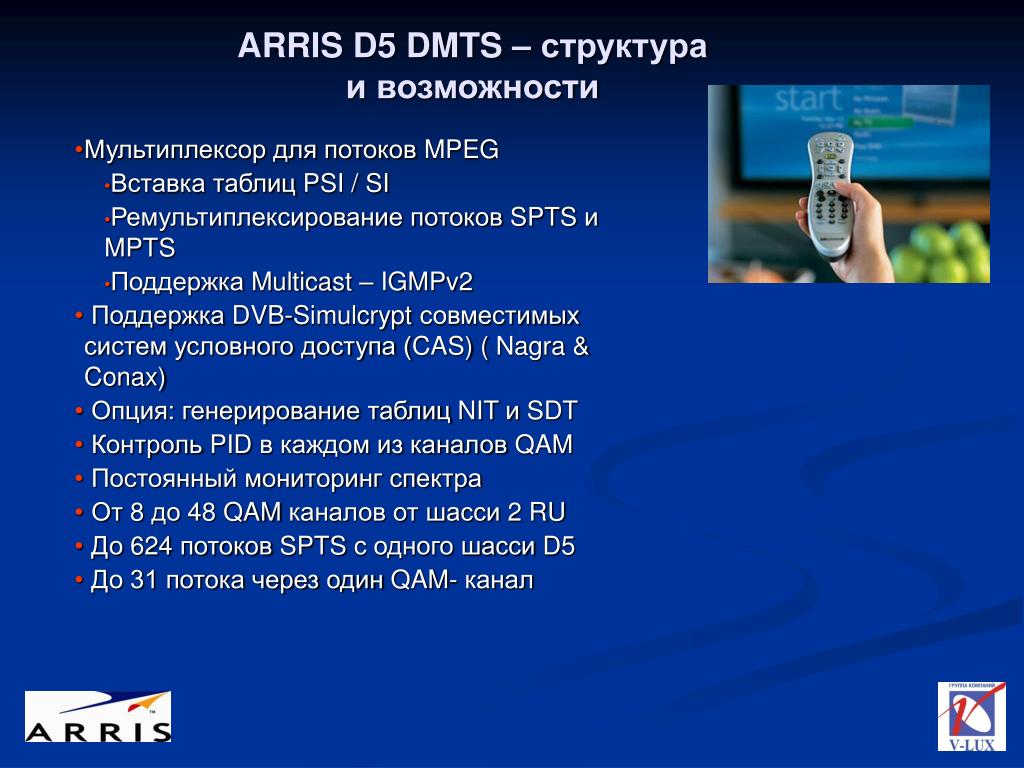

20. ARRIS D5 DMTS – структура и возможности • Мультиплексор для потоков MPEG • Вставка таблиц PSI / SI • Ремультиплексирование потоков SPTS и MPTS • Поддержка Multicast – IGMPv2 • Поддержка DVB-Simulcrypt совместимых систем условного доступа (CAS) ( Nagra & Conax) • Опция: генерирование таблиц NIT и SDT • Контроль PID в каждом из каналов QAM • Постоянный мониторинг спектра • От 8 до 48 QAM каналов от шасси 2 RU • До 624 потоков SPTS с одного шасси D5 • До 31 потока через один QAM- канал

21. IP TV – универсальное решение от THOMSON • Платформа SmartVision (middleware) • Оборудование кодирования (кодеры H.264, MPEG-2 серий ViBE и Argos) • Видеосерверы для проигрывания транспортных потоков (playout), для вставки цифрового видео, для услуг VOD/NVOD, для хранения и архивирования, сетевой PVR и пр. (Sapphire) • Приборы для контроля сигналов IPTV: тестирование транспортных потоков MPEG-2 и H.264, качества вставки DPI, совместимости IP STB и т.д. • EPG сервер Jade • Стримеры и инкапсуляторы (OPAL, NetProccessor, NetFeeder) • Решения для централизованных и децентрализованных систем PVR, а также для нелинейноq навигации по программам «прямого эфира» (live)для клиентов IPTV(система NTS с августа 2006 года)

22. SmartVision: сервисная платформа Thomson • Создание приложений интерактивного телевидения • Планирование предоставления услуг • Управление и производство EPG • Контроль над: • Сетями • Серверами • Статистикой по услугам • Управление и мониторинг контент-провайдеров • Учет и систематизация метаданных • Контроль файлов VOD/NVOD • Управление правами доступа DRM management • Интерфейс к производителю DRM • Интерфейс к биллинговой системе • Управление подпиской клиентов

23. Пример современного продукта для IP TV сервер SAPPHIRE VOD • VOD: • Отправка контента на серверы SAPPHIRE VOD через FTP или Reliable Multicast File Transfer (с июня 2006) • Различные виды услуг: Rental VOD, Download VOD, VOD Packages, TVOD, централизованный NPVR • Большое количество потоков • Самая низкая цена на поток (cost-per-stream) • Потоки свободные от джиттера для максимального Quality of Service • Высокая отказоустойчивость и алгоритм распределения нагрузки • Объединение функций VOD и NPVR/NTS на одном сервере • Поддержка разных типов медиафайлов и одновременная трансляция с одного сервера на разные терминалы (STB, PC) • Интегрирован с основными производителями CAS и сет-топ-боксов
