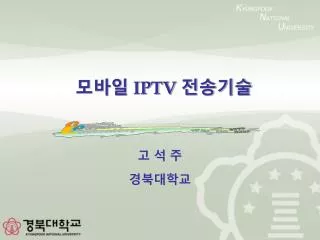

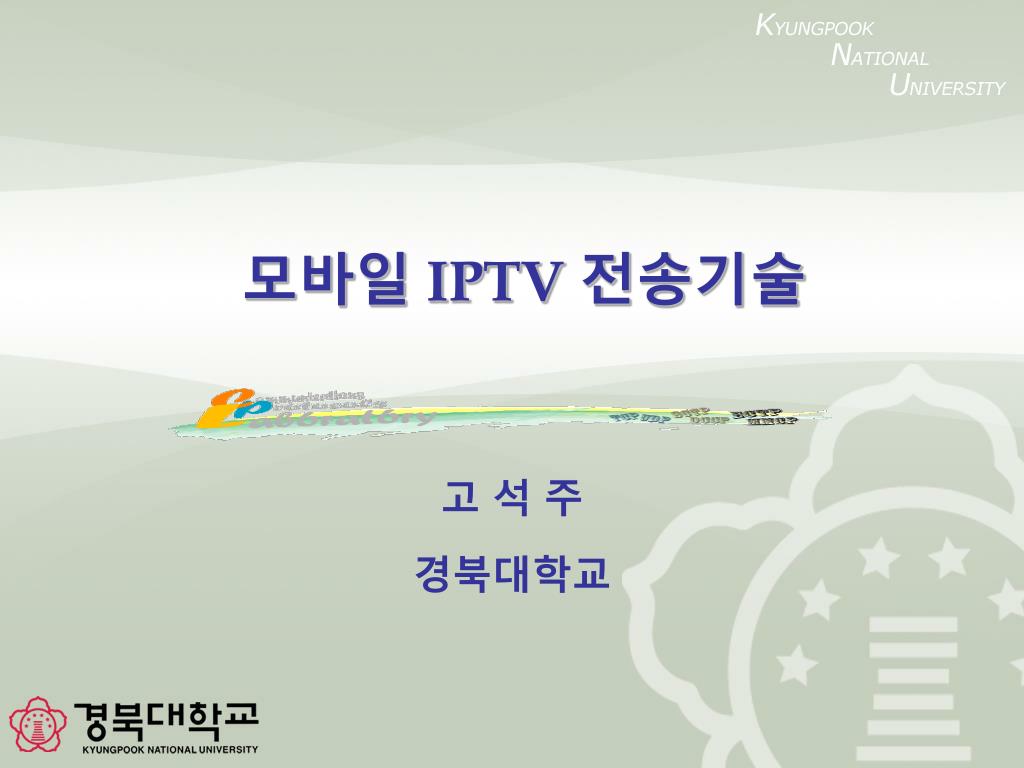

모바일 IPTV 전송기술

고 석 주

경북대학교


Iptv

서 론

  • (Mobile) IPTV 서비스

    • 방송형 서비스: Live Broadcasting

      • 방송서버  다수 시청자 (One-to-Many)

      • 멀티캐스트 (Multicast) 전송

    • 대화형 서비스: On Demand

      • 방송 서버  시청자 (One-to-One)

      • 유니캐스트 (Unicast) 전송

    • 혼합형 서비스 (방송형 + 대화형)

      • Forward (방송형: Multicast)

      • Backward (대화형: Unicast)


Mobile iptv

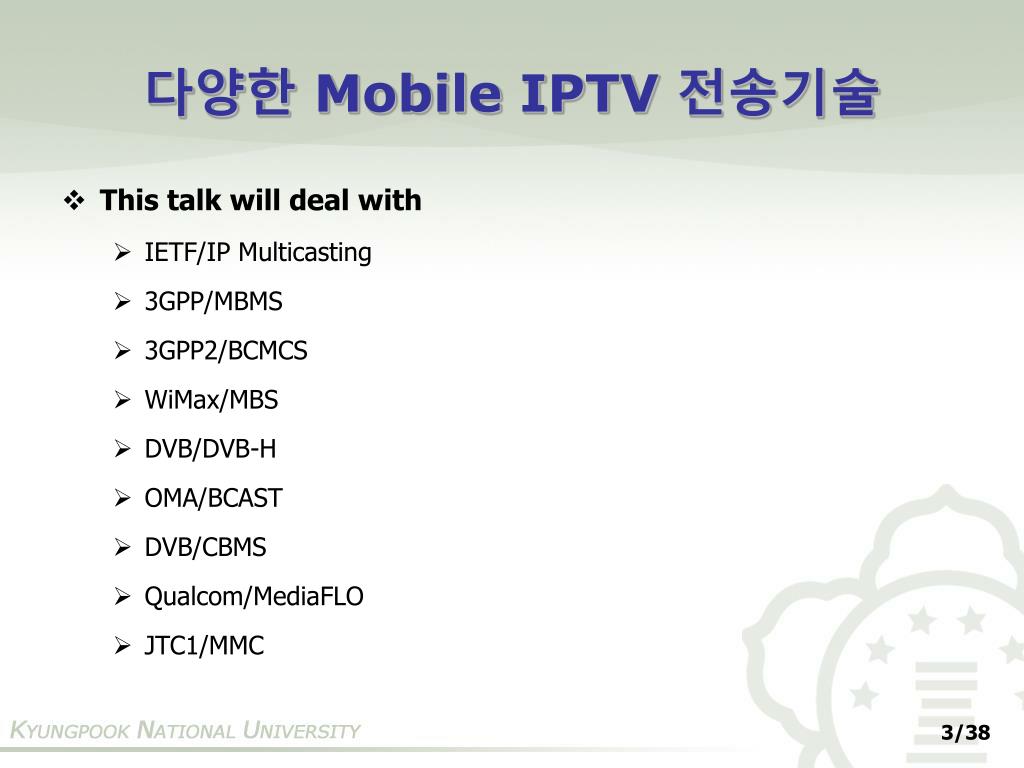

다양한 Mobile IPTV 전송기술

  • This talk will deal with

    • IETF/IP Multicasting

    • 3GPP/MBMS

    • 3GPP2/BCMCS

    • WiMax/MBS

    • DVB/DVB-H

    • OMA/BCAST

    • DVB/CBMS

    • Qualcom/MediaFLO

    • JTC1/MMC


Mobile iptv1

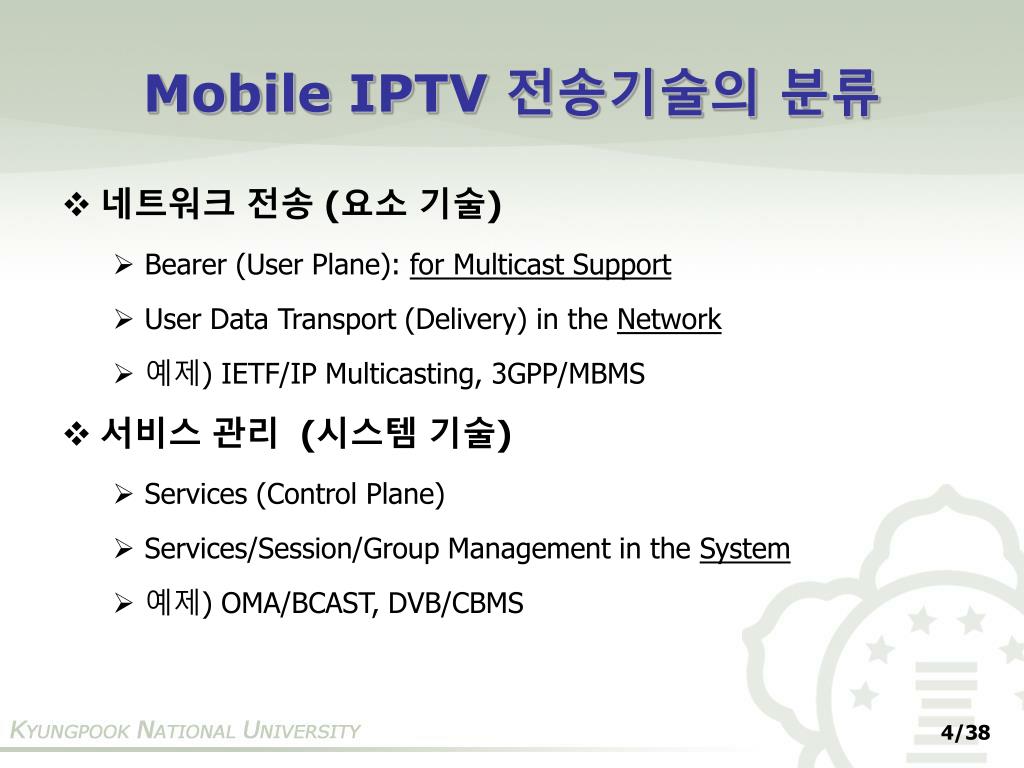

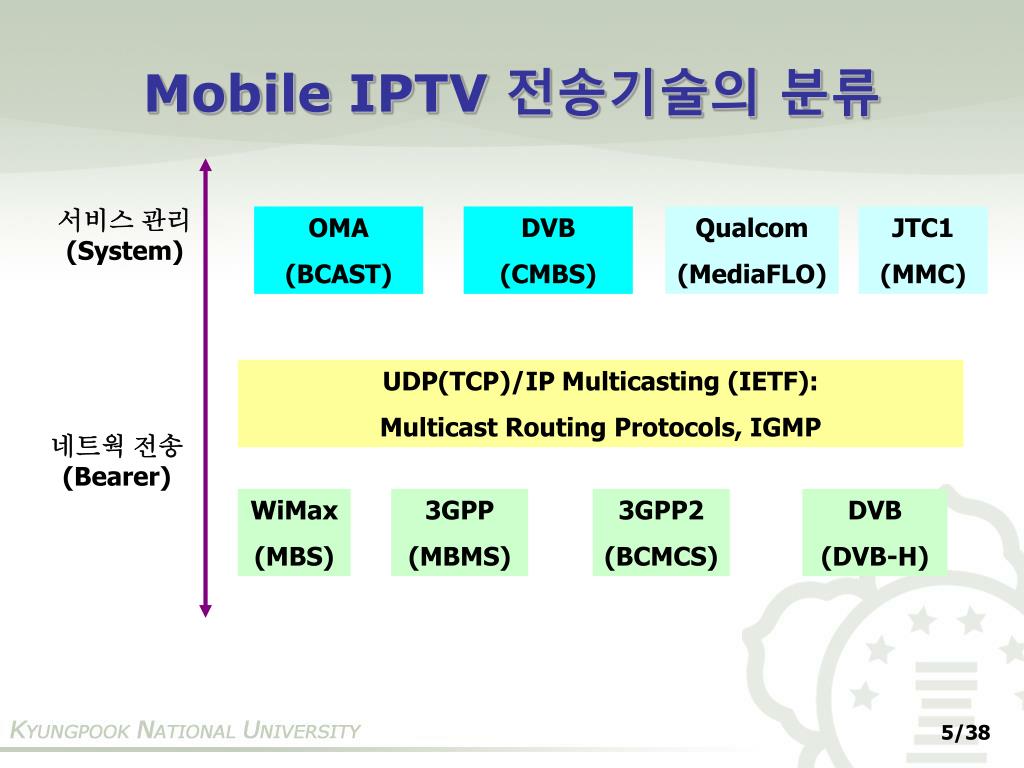

Mobile IPTV 전송기술의 분류

  • 네트워크 전송 (요소 기술)

    • Bearer (User Plane): for Multicast Support

    • User Data Transport (Delivery) in the Network

    • 예제) IETF/IP Multicasting, 3GPP/MBMS

  • 서비스 관리 (시스템 기술)

    • Services (Control Plane)

    • Services/Session/Group Management in the System

    • 예제) OMA/BCAST, DVB/CBMS


Mobile iptv2

Mobile IPTV 전송기술의 분류

서비스 관리(System)

OMA

(BCAST)

DVB

(CMBS)

Qualcom

(MediaFLO)

JTC1

(MMC)

UDP(TCP)/IP Multicasting (IETF):

Multicast Routing Protocols, IGMP

네트웍 전송(Bearer)

WiMax

(MBS)

3GPP

(MBMS)

3GPP2

(BCMCS)

DVB

(DVB-H)


Bearer

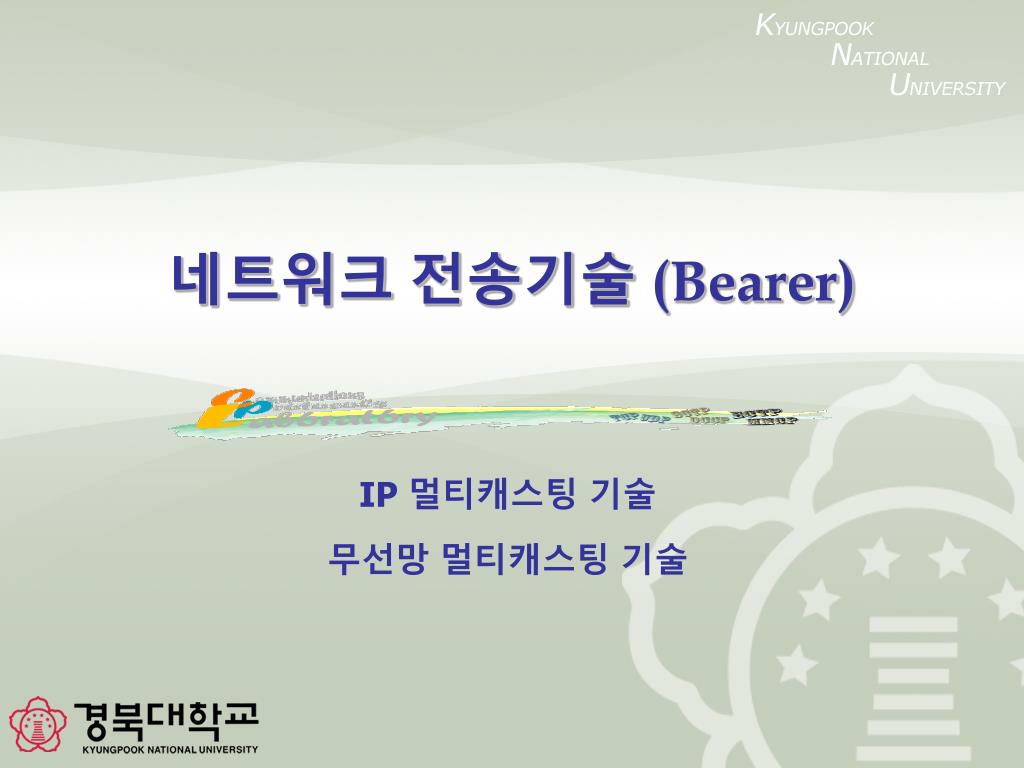

네트워크 전송기술 (Bearer)

IP 멀티캐스팅 기술

무선망 멀티캐스팅 기술


Iptv

네트워크 전송 기술 개요

  • IP 멀티캐스팅 (Access Independent)

    • Multicast Routing Protocols: DVMRP, PIM, ...

    • IGMP (Internet Group Management Protocol): for IPv4

      • MLD (Multicast Listener Discovery): for IPv6

  • 무선망 (IP) 멀티캐스팅 (Access Dependent)

    • 3GPP/MBMS (이동통신망)

    • 3GPP2/BCMCS (이동통신망)

    • WiMax/MBS (이동통신망)

    • DVB/DVB-H (방송망)


Iptv

멀티캐스트 라우팅 프로토콜

  • PIM (Protocol Independent Multicast)


Iptv

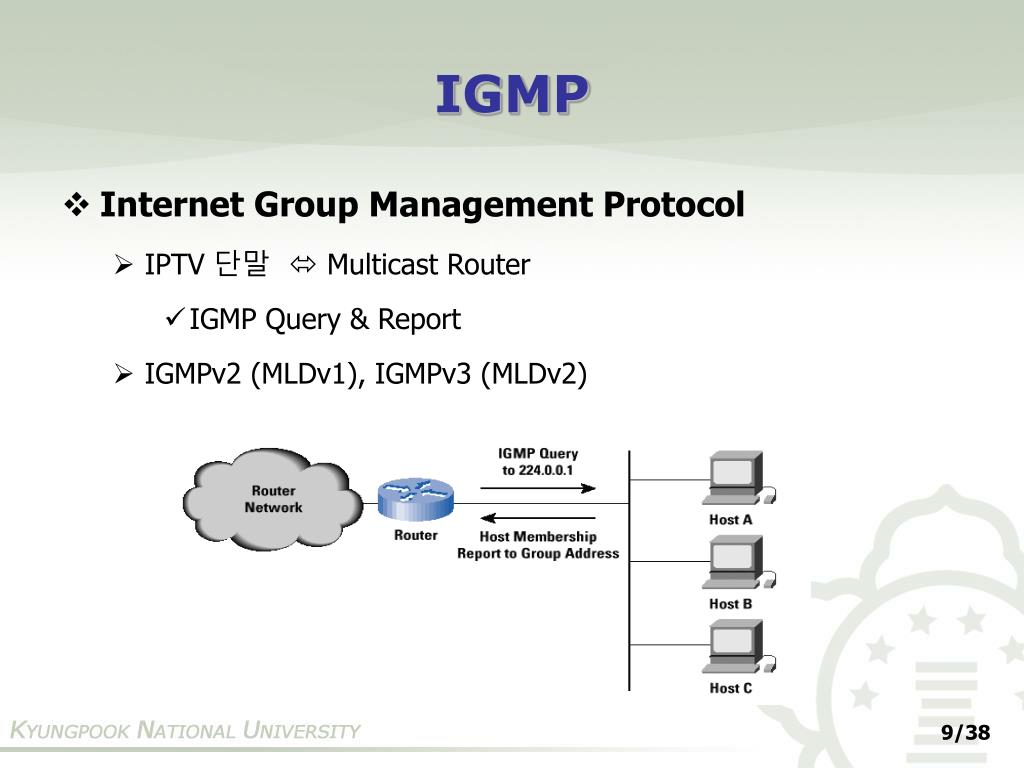

IGMP

  • Internet Group Management Protocol

    • IPTV 단말  Multicast Router

      • IGMP Query & Report

    • IGMPv2 (MLDv1), IGMPv3 (MLDv2)


Iptv

무선망 멀티캐스팅 기술

  • IP Multicasting Enabling Technology

    • 이동통신망

      • 3GPP/MBMS (이동통신망)

      • 3GPP2/BCMCS (이동통신망)

      • WiMax/MBS (이동통신망)

    • 방송망

      • DVB-H/IPDC (방송망)

        • (cf.) DMB


3gpp mbms

3GPP/MBMS

  • MBMS

    • Multimedia Broadcast Multicast Service

    • Efficient mobile broadcast/multicast delivery for WCDMA

      • Based on IP multicast framework

    • Unidirectional point-to-multipoint bearer service

      • Multiple user can receive the same data on a common channel on the air interface

      • Uu: MTCH channel


3gpp mbms1

3GPP/MBMS


3gpp mbms2

3GPP/MBMS

  • BM-SC (Broadcast & Multicast – Service Center)

    • Gmb : control plane (authorization and management)

    • Gi : user plane (IP packet transmission)


3gpp2 bcmcs

3GPP2/BCMCS

  • BCMCS

    • Broadcast and Multicast Services

      • For cdma2000 wireless access networks

    • In short, “Secure Multicast in cdma2000 networks

      • Based on IP multicast


3gpp2 bcmcs1

3GPP2/BCMCS

  • Architecture Reference Model

    • BCMCS Controller (BCMCSC): Control Plane

    • BCMCS Supporting Node (BSN): User Plane


3gpp2 bcmcs2

3GPP2/BCMCS

  • Control Plane

  • User Plane (multicast data transport)


Wimax mbs

WiMax/MBS

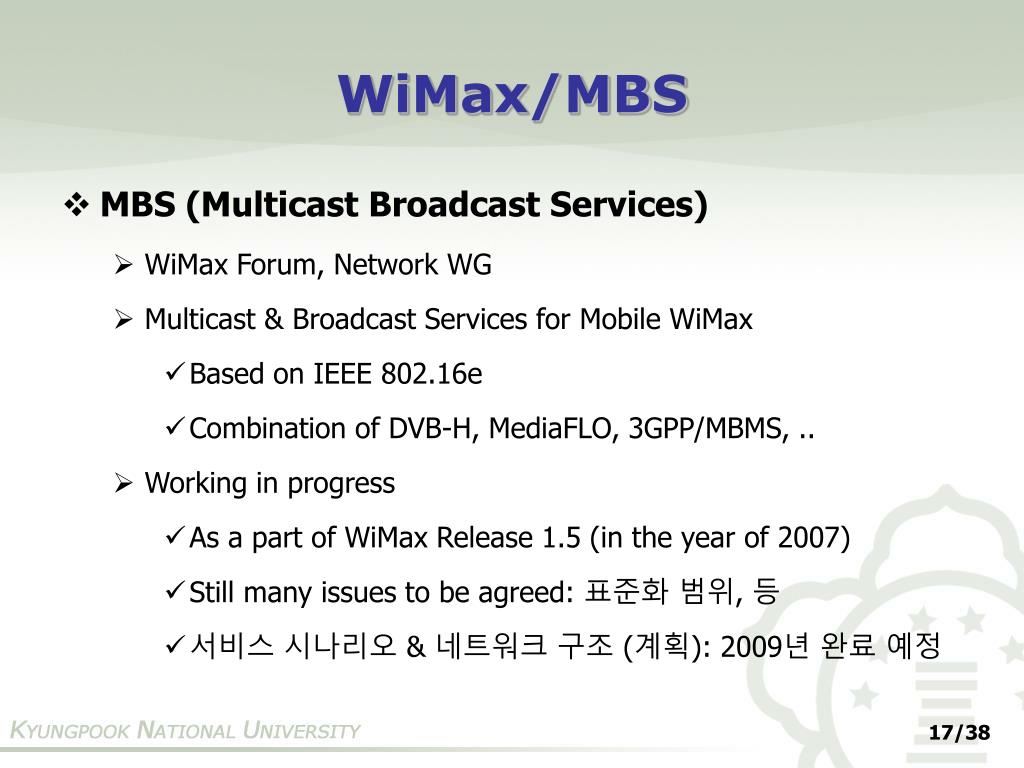

  • MBS (Multicast Broadcast Services)

    • WiMax Forum, Network WG

    • Multicast & Broadcast Services for Mobile WiMax

      • Based on IEEE 802.16e

      • Combination of DVB-H, MediaFLO, 3GPP/MBMS, ..

    • Working in progress

      • As a part of WiMax Release 1.5 (in the year of 2007)

      • Still many issues to be agreed: 표준화 범위, 등

      • 서비스 시나리오 & 네트워크 구조 (계획): 2009년 완료 예정


Wimax mbs1

WiMax/MBS

  • MBS zone: two candidates

    • Embedded MBS: DL frame along with unicast service (Figure)

    • Standalone MBS: whole DL frame dedicated to MBS


Dvb dvb h

DVB/DVB-H

  • DVB-H (DVB Forum)

    • Digital Video Broadcasting – Handheld

    • DVB: 방송사업자 중심의 포럼 (방송망)

    • DVB-T (Terrestrial) 기반 휴대형 단말기에 “방송” 서비스 제공을 위해 추가, 보완한 기술 규격

      • Time Slicing (휴대 단말기의 전력 소모를 최소화)

      • MPE-FEC (안정적인 이동수신을 위한 오류 정정 기술) 등

    • DVB-H 단말은 GPRS/UMTS 등의 이동통신망에도 접속할 것임


Dvb dvb h1

DVB/DVB-H

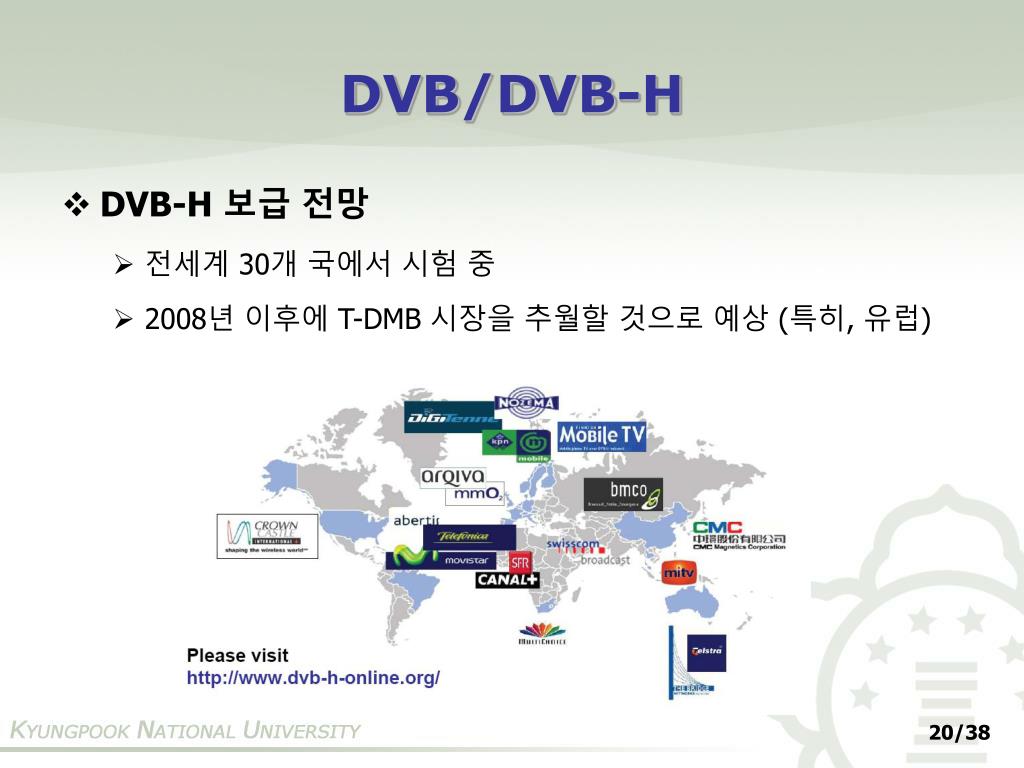

  • DVB-H 보급 전망

    • 전세계 30개 국에서 시험 중

    • 2008년 이후에 T-DMB 시장을 추월할 것으로 예상 (특히, 유럽)


Dvb h ipdc

DVB-H & IPDC

  • IPDC (IP DataCast) System  DVB/CBMS

    • DVB-H 망에서 IP-based 방송 서비스 제공을 위한 시스템

    • 주요 기능

      • 서비스 탐색 및 선택

      • 컨텐츠 재생 및 자원관리

      • 서비스 보안 및 전자상거래

      • 양방향 데이터 서비스

      • 사용자 인터페이스


Iptv

서비스 관리 기술 (시스템)

OMA/BCAST

DVB/CBMS

Qualcom/MediaFLO

JTC1/MMC


Oma bcast

OMA/BCAST

  • OMA/BCAST 개요

    • OMA BAC (Browser and Contents) WG 산하의 서브그룹

    • 방송서비스 지원을 위한 시스템 기술

      • 다양한 방송 서비스: 방송형, 대화형, 혼합형

      • Any IP-based BDS (Broadcasting Distribution Systems)

Application

OMA-BCAST

IP

MBMS

BCMCS

3G

DVB-H


Oma bcast1

OMA/BCAST: 시스템 구조

출처: 삼성전자 발표자료(2007.5)


Oma bcast2

OMA/BCAST: 주요 기능

출처: 삼성전자 발표자료(2007.5)


Oma bcast3

OMA/BCAST

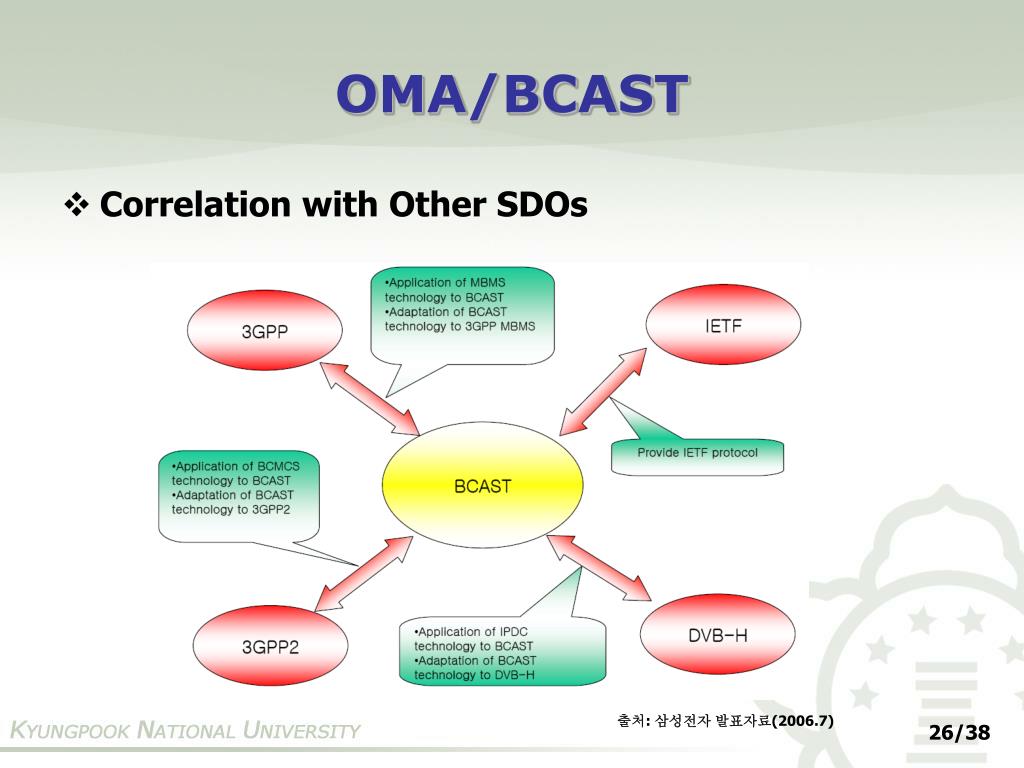

  • Correlation with Other SDOs

출처: 삼성전자 발표자료(2006.7)


Dvb cbms

DVB/CBMS

  • CBMS 개요

    • Convergence of Broadcast and Mobile Services

    • DVB-H 기반의 IPDC (IP DataCast) 시스템 표준

    • OMA/BCAST(통신사업자 중심)와 유사

Application

DVB-CBMS

IP

DVB-H

3G


Dvb cbms1

DVB/CBMS: 시스템 구조


Oma bcast vs dvb cbms

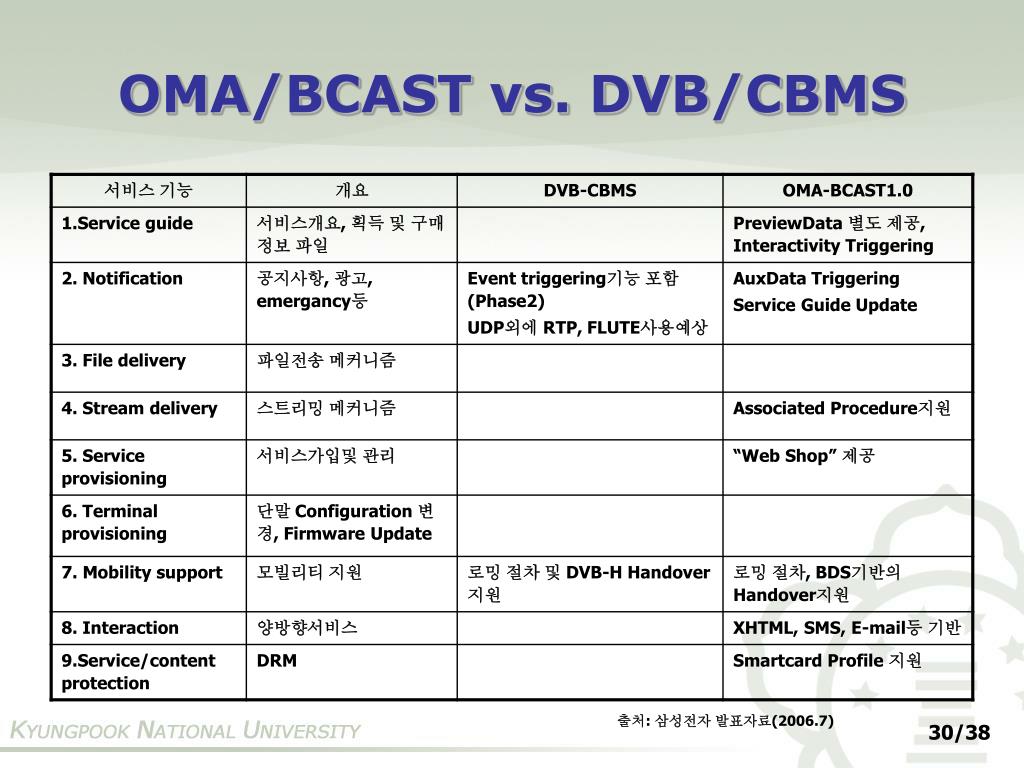

OMA/BCAST vs. DVB/CBMS

출처: 삼성전자 발표자료(2006.7)


Oma bcast vs dvb cbms1

OMA/BCAST vs. DVB/CBMS

출처: 삼성전자 발표자료(2006.7)


Qualcom mediaflo

Qualcom/MediaFLO

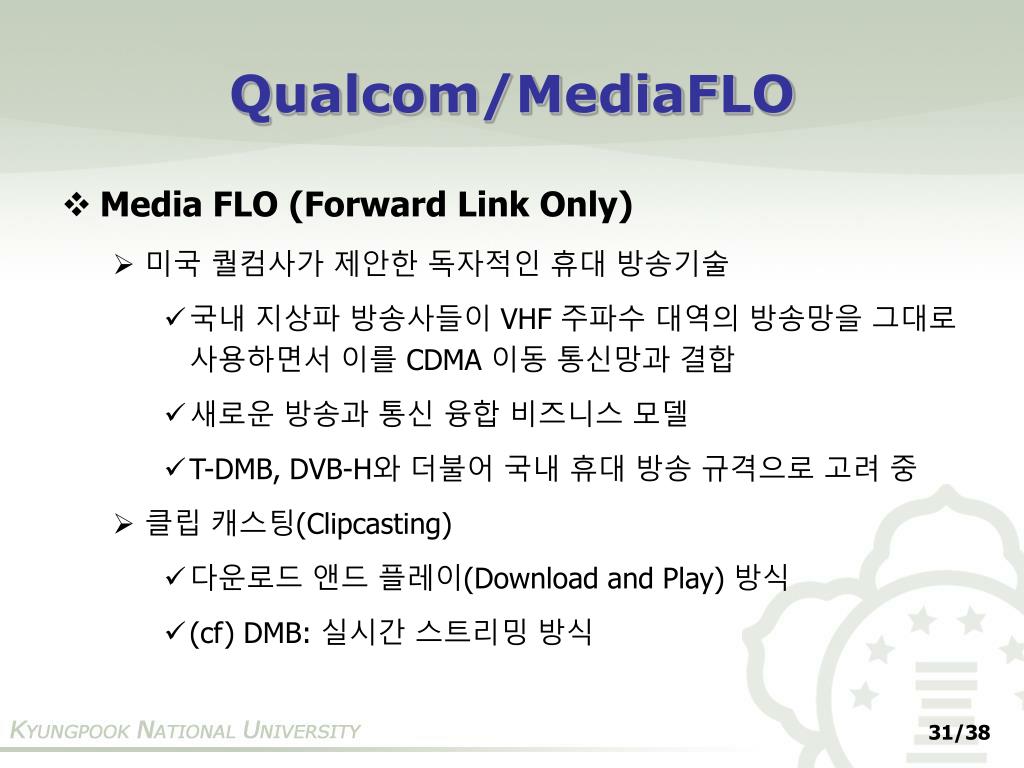

  • Media FLO (Forward Link Only)

    • 미국 퀄컴사가 제안한 독자적인 휴대 방송기술

      • 국내 지상파 방송사들이 VHF 주파수 대역의 방송망을 그대로 사용하면서 이를 CDMA 이동 통신망과 결합

      • 새로운 방송과 통신 융합 비즈니스 모델

      • T-DMB, DVB-H와 더불어 국내 휴대 방송 규격으로 고려 중

    • 클립 캐스팅(Clipcasting)

      • 다운로드 앤드 플레이(Download and Play) 방식

      • (cf) DMB: 실시간 스트리밍 방식


Qualcom mediaflo1

Qualcom/MediaFLO

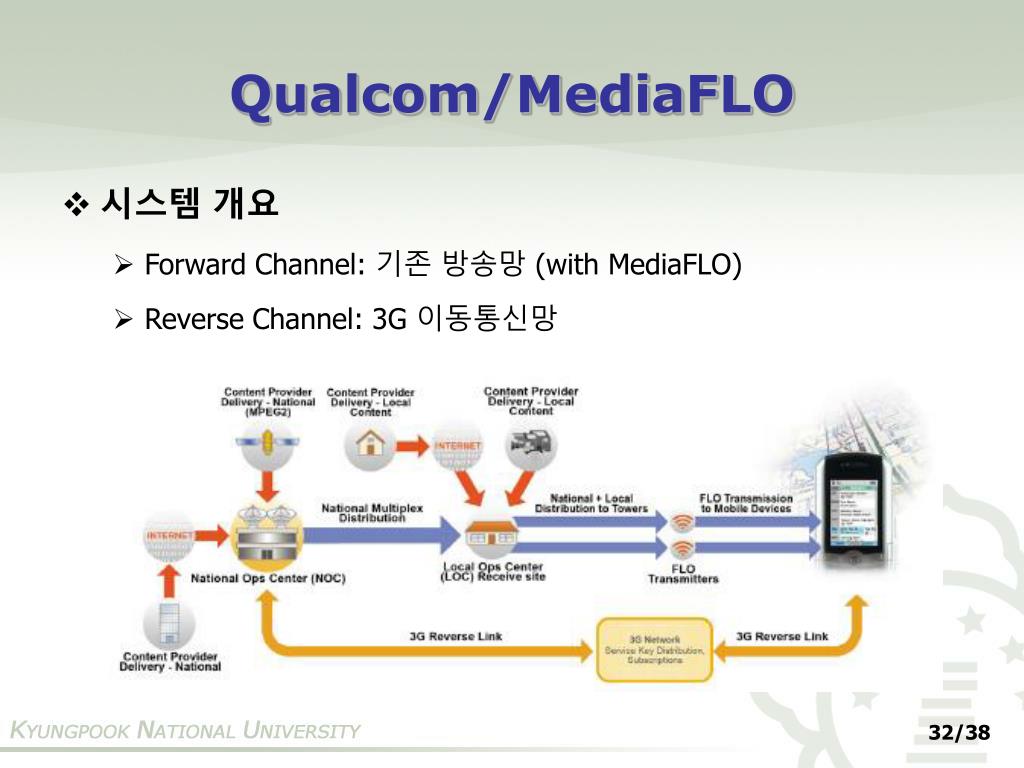

  • 시스템 개요

    • Forward Channel: 기존 방송망 (with MediaFLO)

    • Reverse Channel: 3G 이동통신망


Qualcom mediaflo2

Qualcom/MediaFLO

  • 주요 구성요소

    • National Operations Center (NOC)

      • MediaFLO의 중심 역할: 과금, 분배, 컨텐츠 관리

    • Local Operation Centers (LOC)

      • NOC의 지역적 역할: 지역적인 컨텐츠 관리

    • FLO Transmitters

      • 이동단말에 컨텐츠를 전달하기 위해 FLO waveform 전송

    • 3G Network

      • Reverse Channel from User to NOC


Jtc1 mmc

JTC1/MMC

  • MMC (Mobile Multicast Communications)

    • ISO/IEC JTC1/SC6/WG7 (ISO/IEC 24793)

    • 이동 멀티캐스트 “서비스/세션” 관리를 위한 “요소” 프로토콜 기술

    • 주요 기능

      • 데이터 전송 관리 (IP Multicast, Overlay Multicast)

      • 세션 관리 (Session Join, Membership/QoS Monitoring)

      • Mobility Support (Handover Support)

    • MMC 표준화 현황: 다음 3개의 세부 규격으로 나뉘어 진행 중

      • MMC-1 (24793-1): MMC Framework

      • MMC-2 (24793-2): MMC Protocol over Native IP Multicast Network

      • MMC-3 (24793-3): MMC Protocol over Overlay Multicast Network


Jtc1 mmc1

JTC1/MMC

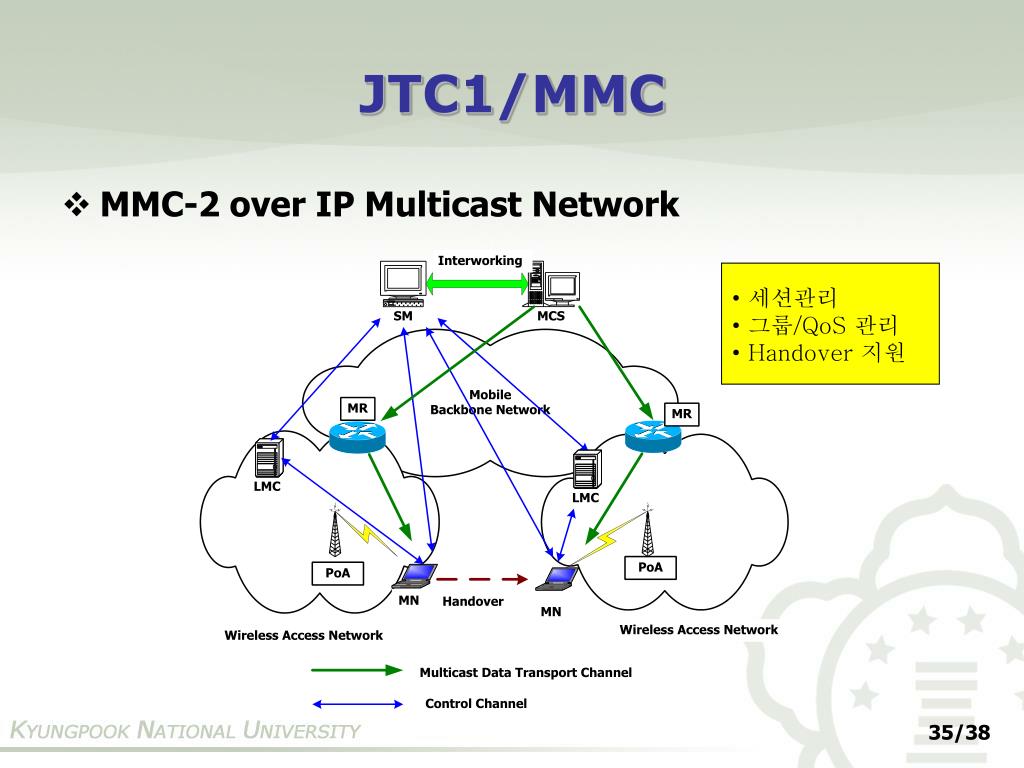

  • MMC-2 over IP Multicast Network

  • 세션관리

  • 그룹/QoS 관리

  • Handover 지원


Jtc1 mmc2

JTC1/MMC

  • MMC-3 over Overlay Multicast Network

  • Overlay Tree 관리

  • 세션관리

  • 그룹/QoS 관리

  • Handover 지원


Mobile iptv3

Mobile IPTV 전송기술: 요약

서비스 관리(System)

OMA

(BCAST)

DVB

(CMBS)

Qualcom

(MediaFLO)

JTC1

(MMC)

UDP/IP Multicasting (IETF):

Multicast Routing Protocols, IGMP

네트웍 전송(Bearer)

WiMax

(MBS)

3GPP

(MBMS)

3GPP2

(BCMCS)

DVB

(DVB-H)


Iptv

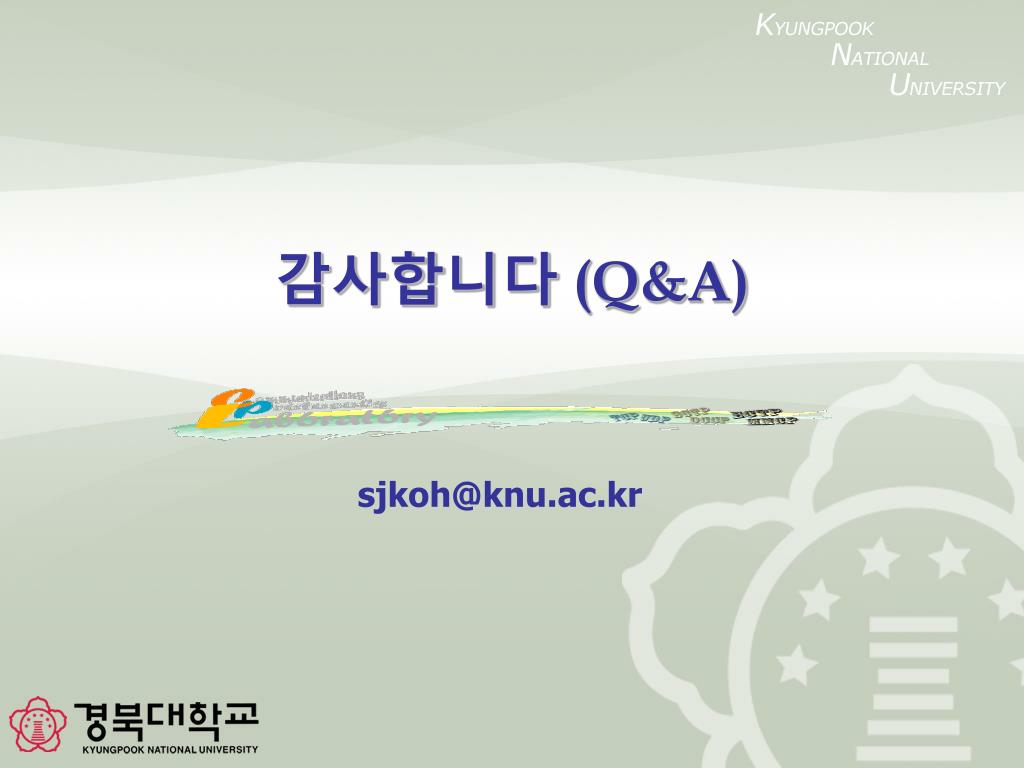

감사합니다 (Q&A)
