EXERCIŢIUL

1. CELULA DE URGENŢĂ MUR C OS R L EXERCIŢIUL B A C A U de simulare a unei situaţii de urgenţă la rampa de incarcare a amoniacului aferenta tancului de NH3 inspector Protectie Civila - ANCA MIHAI Bacău, 29martie 20012

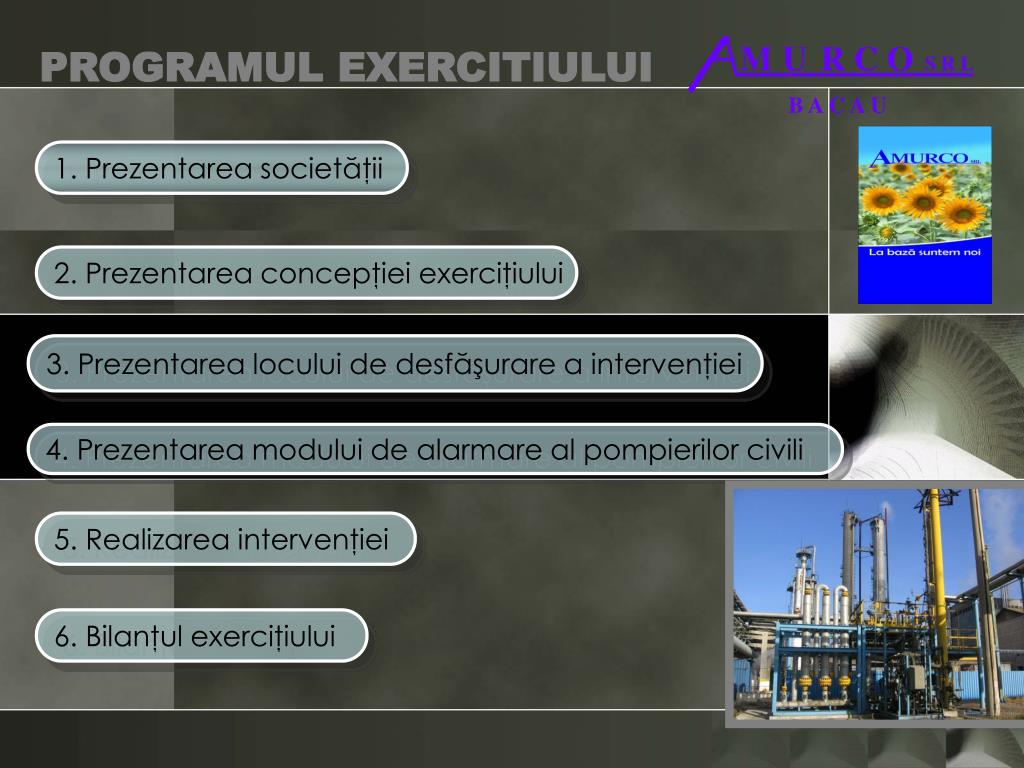

2. MUR C OS R L PROGRAMUL EXERCITIULUI B A C A U 1. Prezentarea societăţii 2. Prezentarea concepţiei exerciţiului 3. Prezentarea locului de desfăşurare a intervenţiei 4. Prezentarea modului de alarmare al pompierilor civili 5.Realizarea intervenţiei 6.Bilanţul exerciţiului

3. MUR C OS R L B A C A U “Certificarea SISTEMULUI INTEGRAT DE MANAGEMENT reprezintă cartea de vizită a societăţii AMURCO, cat si un angajament ferm exprimat în politica SIM, care să funcţioneze cu adevărat si care sa reprezinte modul în care organizaţia trăieşte si isi respecta angajamentele astfel incat societatea civila sa perceapa corect activitatea si sa accepte riscul ca fiind tolerabil” Director general HOTEA LAURENTIU POLITICA REFERITOARE LA CALITATE MEDIU SANATATE SI SECURITATE SC AMURCO urmăreşte atât satisfacerea aşteptărilor şi cerinţelor partenerilor, precum şi controlul impactului propriilor activităţi asupra mediului înconjurător si mai ales asupra comunitatii civile. Politica SIM reprezinta o declaraţie oficială care stabileşte „condiţiile jocului” în relaţia directă cu clienţii si societatea civila .

4. MUR C OS R L PREZENTAREA INSTALAŢIILOR B A C A U • Instalaţia de sinteză a UREEI • este în funcţiune din anul 1981 • are o capacitate de producţie de 420 000 to/an; • Instalaţia de sinteză a AMONIACULUI • este în funcţiune din anul 1979 • are o capacitate de producţie de 300 000 to/an; • Rezervorul de stocare a amoniacului • capacitate de depozitare de 15 000 to; • este prevăzut cu o staţie de încărcare – descărcare a autocisternelor şi a vagoanelor cisternă; • Instalaţia de Bicarbonat de amoniu • este în funcţiune din anul 2011 • are o capacitate de producţie de 1500 t/an Activităţi auxiliare

5. MANAGEMENTUL SITUATIILOR DE URGENTA IN OPERATORI CLASIFICATI SEVESO DIRECTIVA EU SEVESO se aplica operatorilor care proceseaza substante periculoase in cantitati mai mari decat cele stabilite de lege Comunitatea Europeana a adoptat in 1982 Directiva Seveso, ca o consecinta la accidentul produs in 1976 in unitatea chimica ICMESA din localitatea SEVESO din Italia si avea ca scop inventarierea si supravegherea stricta a modului de producere si depozitare a celor mai periculoase substante chimice Accidentele chimice reprezinta evenimente neplanificate, care apar si se dezvolta pe neasteptate, impactul lor este deosebit de grav datorita dinamicii pe care o dezvolta, punand in pericol viata comunitatii

6. DIRECTIVA SEVESO - HG 804 / 2007 ROLUL AUTORITATILOR • Efectul de domino • Mentinerea unor distante adecvate • Verificarea si testarea planurilor de urgenta • Inspectia si monitorizarea permanenta • Revizuirea documentatiei • Implementarea politicilor de utilizare a terenului Interzicerea activitatii in caz de deficienta grava sau documentatie inadecvata OBLIGATIILE OPERATORILOR • Notificarea substantelor prezente • Politica de prevenire a accidentelor • Tehnologii aplicate • Planuri de urgenta si cooperare cu autoritatile • Informarea publicului

7. MUR C OS R L B A C A U PREZENTAREALOCULUI unde se desfăşoară intervenţia

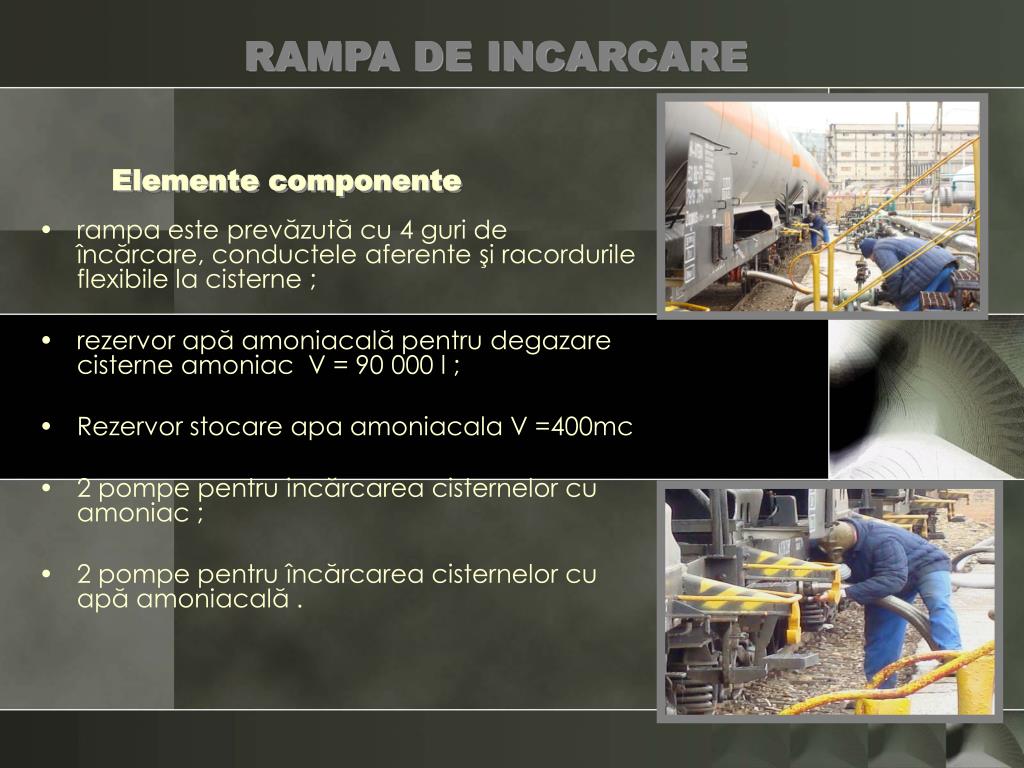

8. RAMPA DE INCARCARE Elemente componente • rampa este prevăzută cu 4 guri de încărcare, conductele aferente şi racordurile flexibile la cisterne ; • rezervor apă amoniacală pentru degazare cisterne amoniac V = 90 000 l ; • Rezervor stocare apa amoniacala V =400mc • 2 pompe pentru incărcarea cisternelor cu amoniac ; • 2 pompe pentru încărcarea cisternelor cu apă amoniacală .

9. RAMPA DE INCARCARE CAPACITATEA RAMPEI • La încărcare – 40 to/h; • La descărcare – variabilă. • Capacitatea de încărcare zilnică pentru 2 schimburi este de cca. 400 to. • Capacitatea de descărcare prin rampă a cisternelor este limitată deorece depozitul de amoniac nu este prevăzut cu instalaţie de răcire, el fiind dotat numai cu instalaţie de menţinere a temperaturii. • Capacitatea de descărcare este de cca. 5 to/h.

10. CONEXIUNI EXTERIOARE RAMPEI • Legătura principală cu depozitul de amoniac, ; • Legături de trimitere a amoniacului catre fabrica de amoniac şi depozitul de amoniac; • Conducta de amoniac gaz cald, pentru descărcarea sub presiune a cisternelor; • Conducta de azot gaz, pentru presurizări şi inertizări cisterne amoniac; • Conducta de apa demineralizata pt preparare apa amoniacala PENTRU ÎNCĂRCAREA ŞI DESCĂRCAREA CISTERNELOR DE AMONIAC EXISTĂ: • proceduri operaţionale care prevăd tot fluxul de activităţi, de la intrarea cisternelor în societate până la predarea acestora către CFR; • instrucţiuni de lucru; • proceduri operaţionale; • personal autorizat în toate compartimentele (CFU, secţie, CMC, control instalaţii).

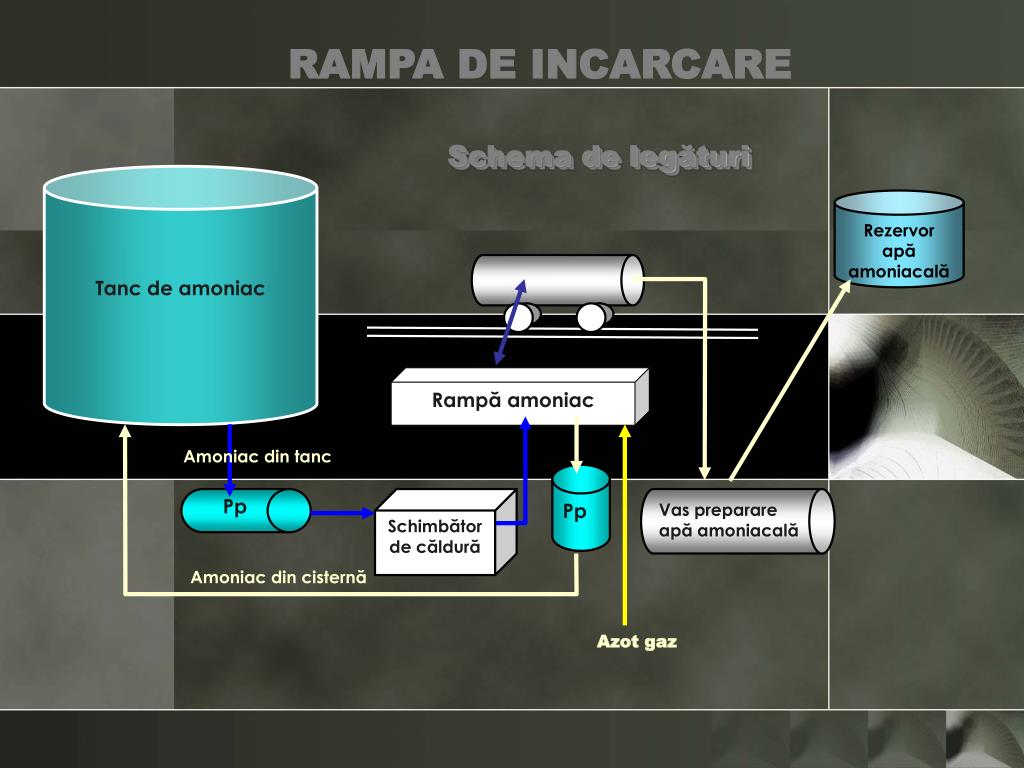

11. RAMPA DE INCARCARE Schema de legături Tanc de amoniac Rezervor apă amoniacală Rampă amoniac Vas preparare apă amoniacală Amoniac din tanc Pp Pp Schimbător de căldură Amoniac din cisternă Azot gaz

12. SCENARIUL SIMULAT“ dispersie amoniac in Rampa de incarcare a amoniacului in cisterne “ efectele accidentului ies din amplasament pe directia vantului IDLH: 300 ppm (228 mg/m3) ; Concentratia admisibila de varf a substantei toxice in atmosfera zonelor de munca: 30mg/m3 (40ppm) ;

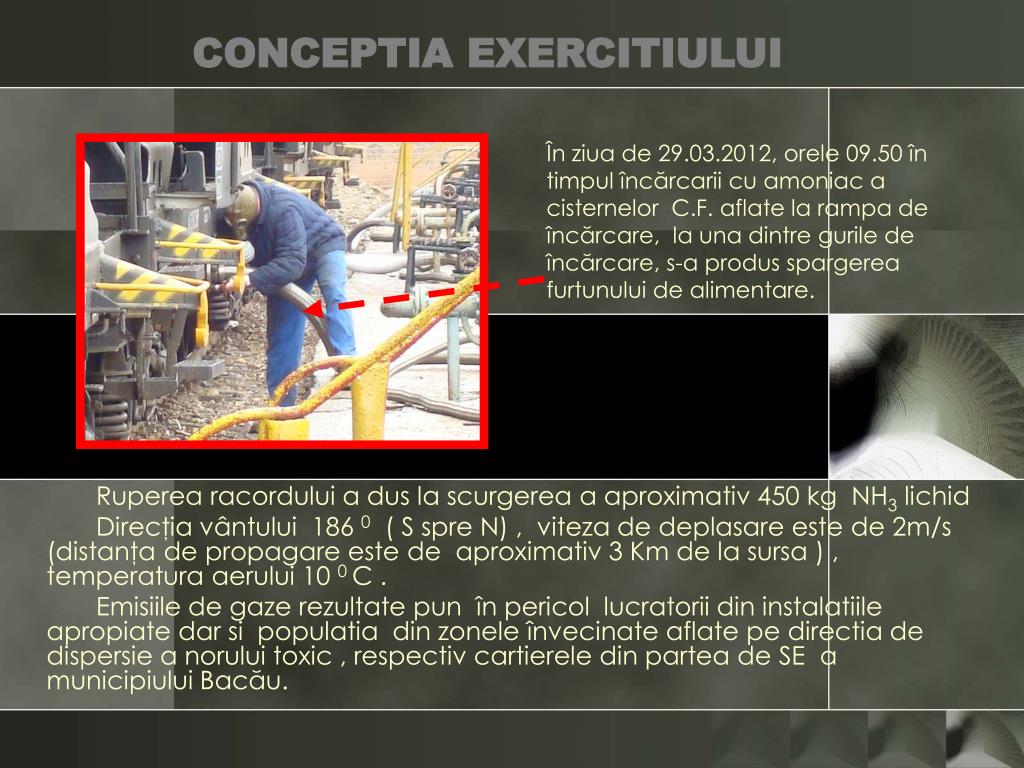

13. CONCEPTIA EXERCITIULUI În ziua de 29.03.2012, orele 09.50 în timpul încărcarii cu amoniac a cisternelor C.F. aflate la rampa de încărcare, la una dintre gurile de încărcare, s-a produs spargerea furtunului de alimentare. Ruperea racordului a dus la scurgerea a aproximativ 450 kg NH3lichid Direcţia vântului 186 0 ( S spre N) , viteza de deplasare este de 2m/s (distanţa de propagare este de aproximativ 3 Km de la sursa ) , temperatura aerului 10 0 C . Emisiile de gaze rezultate pun în pericol lucratorii din instalatiile apropiate dar si populatia din zonele învecinate aflate pe directia de dispersie a norului toxic , respectiv cartierele din partea de SE a municipiului Bacău.

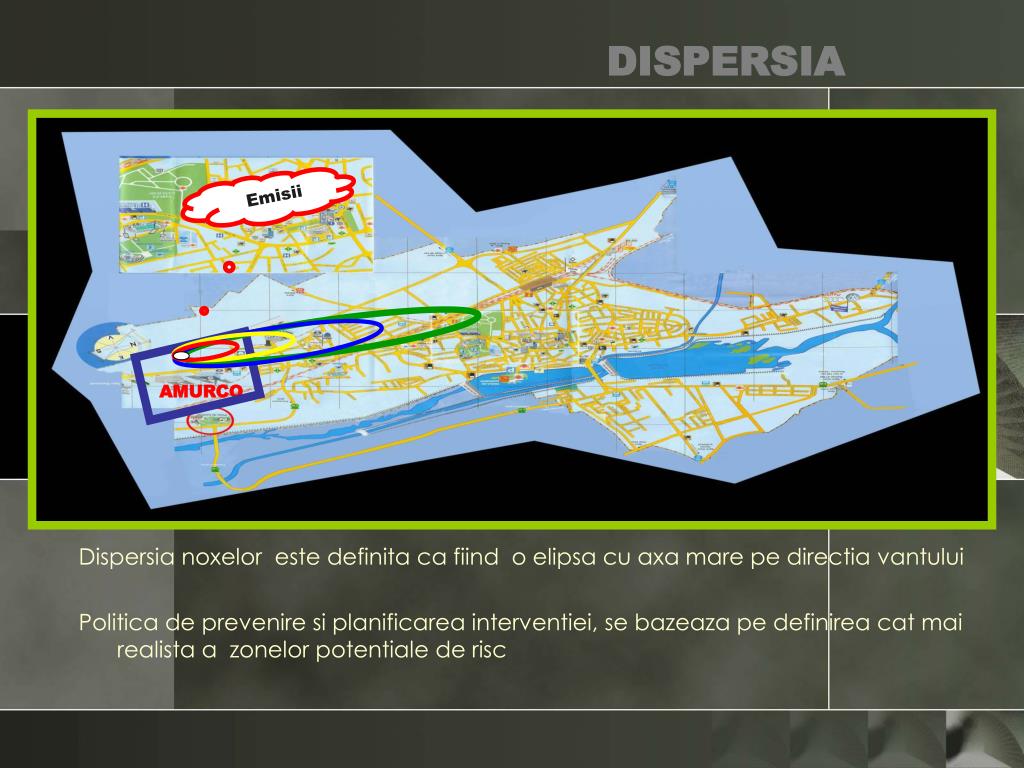

14. DISPERSIA Emisii AMURCO Dispersia noxelor este definita ca fiind o elipsa cu axa mare pe directia vantului Politica de prevenire si planificarea interventiei, se bazeaza pe definirea cat mai realista a zonelor potentiale de risc

15. 1. Echipa tehnologica : Opreste alimentarea cu amoniac din tanc; Comunica dispeceratului AMURCO toate datele referitoare la accident Acorda primul ajutor victimei CRONOLOGIA ACŢIUNILOR 3. Directorul general Da dispozitii : de convocare a CU si de instituire a starii de alarma generala 4. SPSU Desfasoara activitati specifice pompierilor • 2. Dispecerul desfasoara activitati alarmare , instiintare , coordonare a interventiei • Comunica directorului general situatia • Instiinteaza autoritatile • Alarmeaza SPSU • Convoaca CU • Introduce semnalul de alarma la dezastre • Alarmeaza unitatile aflate pe directia de vant • Desfasoara activitati de sprijin a echipelor aflate in interventie 5. Echipa medicala Acorda ajutor calificat victimei si asigura transportul catre unitatea spitaliceasca • 6. Agentii de paza • Limiteaza accesul in zona de pericol • Ghideaza unitatile profesioniste catre locul interventiei Se ridica starea de alarma si se introduce semnalul de incetare a alarmei

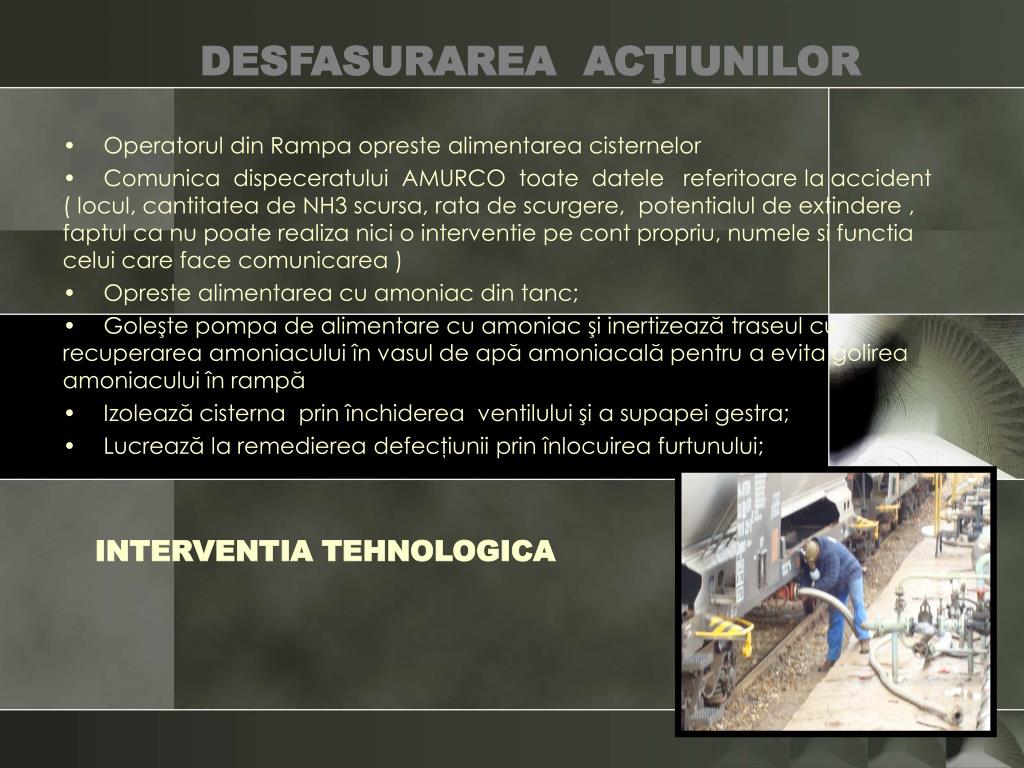

16. Operatorul din Rampa opreste alimentarea cisternelor Comunica dispeceratului AMURCO toate datele referitoare la accident ( locul, cantitatea de NH3 scursa, rata de scurgere, potentialul de extindere , faptul ca nu poate realiza nici o interventie pe cont propriu, numele si functia celui care face comunicarea ) Opreste alimentarea cu amoniac din tanc; Goleşte pompa de alimentare cu amoniac şi inertizează traseul cu recuperarea amoniacului în vasul de apă amoniacală pentru a evita golirea amoniacului în rampă Izolează cisterna prin închiderea ventilului şi a supapei gestra; Lucrează la remedierea defecţiunii prin înlocuirea furtunului; DESFASURAREA ACŢIUNILOR INTERVENTIA TEHNOLOGICA

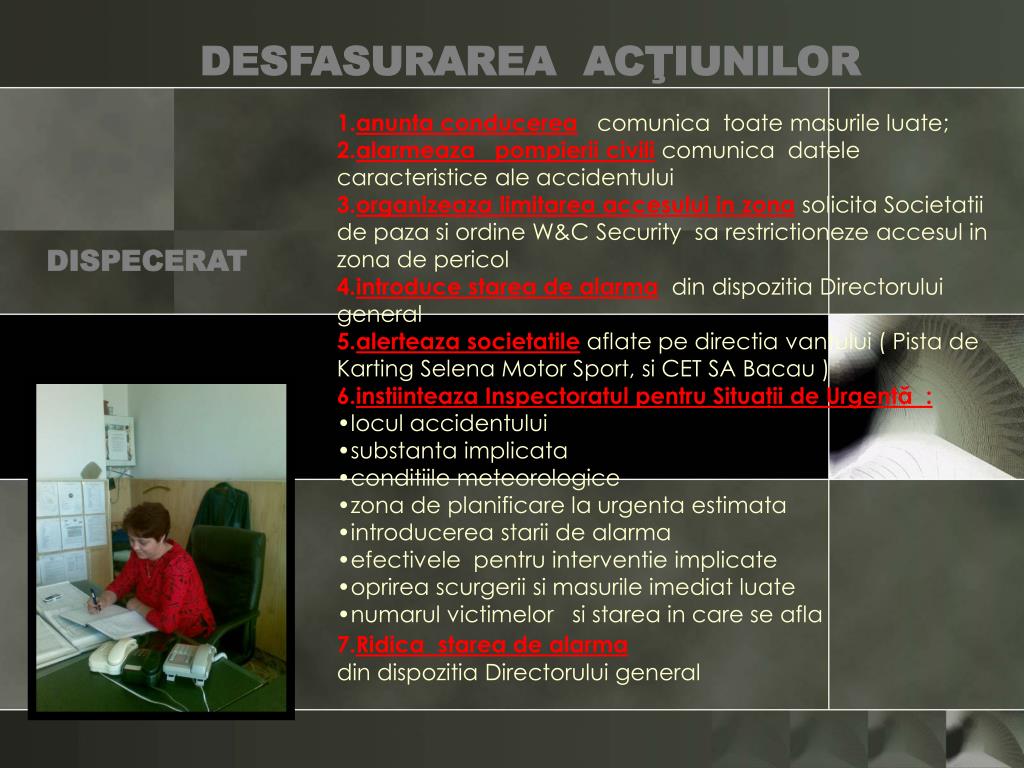

17. DESFASURAREA ACŢIUNILOR • anunta conducereacomunica toate masurile luate; • alarmeaza pompierii civilicomunica datele caracteristice ale accidentului • organizeaza limitarea accesului in zonasolicita Societatii de paza si ordine W&C Security sa restrictioneze accesul in zona de pericol • introduce starea de alarmadin dispozitia Directorului general • alerteaza societatileaflate pe directia vantului ( Pista de Karting Selena Motor Sport, si CET SA Bacau ) • instiinteaza Inspectoratul pentru Situaţii de Urgenţă : • locul accidentului • substanta implicata • conditiile meteorologice • zona de planificare la urgenta estimata • introducerea starii de alarma • efectivele pentru interventie implicate • oprirea scurgerii si masurile imediat luate • numarul victimelor si starea in care se afla • 7.Ridica starea de alarma • din dispozitia Directorului general DISPECERAT

18. ACTIVITATEA DIRECTORULUI GENERAL • dispune dispecerului de producţie să convoace celula de urgenţă; • ia decizia de intervenţie şi dă dispoziţii dispecerului privind modul de gestionare a situaţiei; • hotărăşte alarmarea societăţii prin introducerea semnalului “ALARMĂ LA DEZASTRE”.

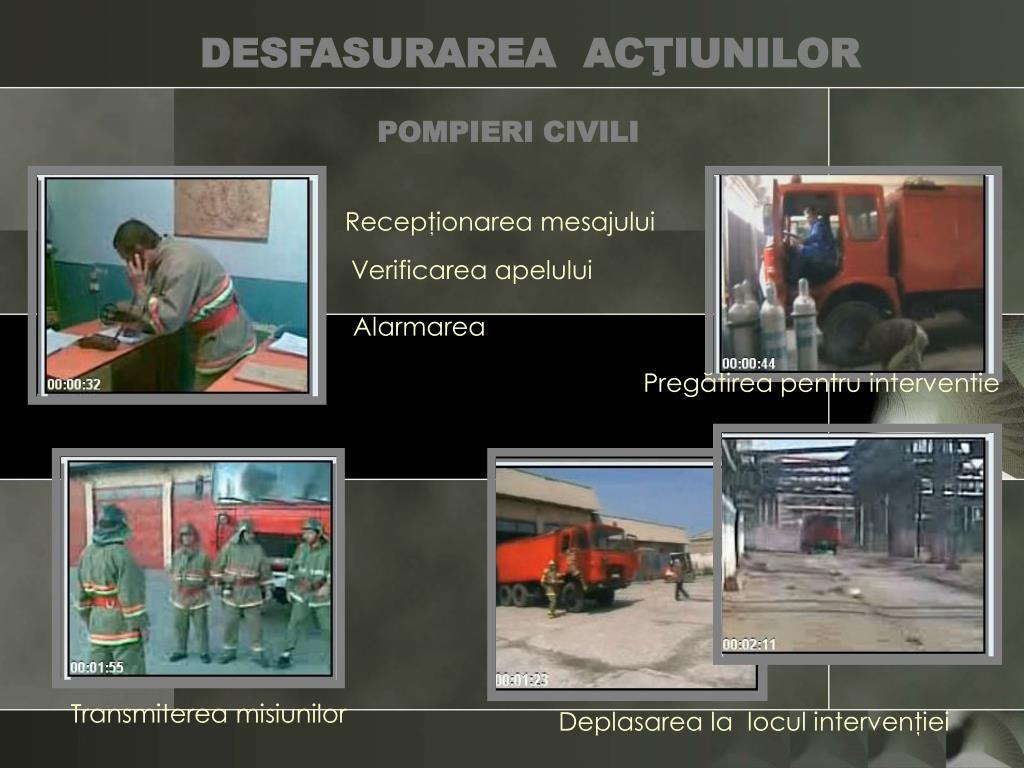

19. DESFASURAREA ACŢIUNILOR POMPIERI CIVILI Recepţionarea mesajului Verificareaapelului Alarmarea Pregătireapentru interventie Transmiterea misiunilor Deplasarea lalocul intervenţiei

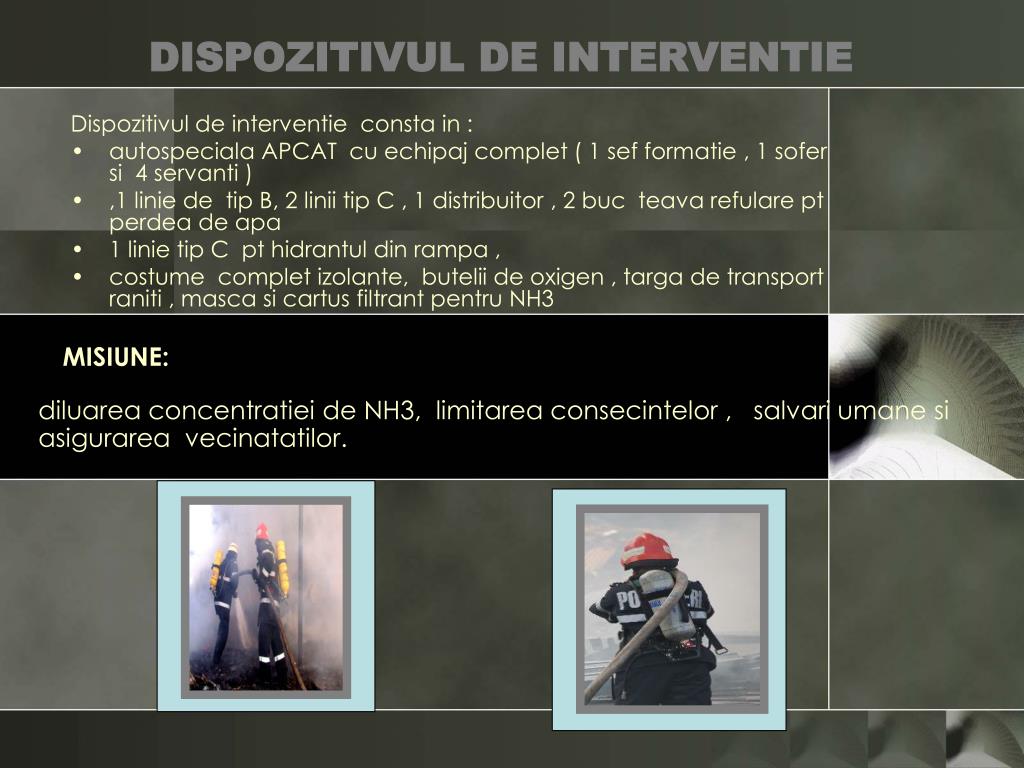

20. DISPOZITIVUL DE INTERVENTIE Dispozitivul de interventie consta in : • autospeciala APCAT cu echipaj complet ( 1 sef formatie , 1 sofer si 4 servanti ) • ,1 linie de tip B, 2 linii tip C , 1 distribuitor , 2 buc teava refulare pt perdea de apa • 1 linie tip C pt hidrantul din rampa , • costume complet izolante, butelii de oxigen , targa de transport raniti , masca si cartus filtrant pentru NH3 MISIUNE: diluarea concentratiei de NH3, limitarea consecintelor , salvari umane si asigurarea vecinatatilor.

21. ACTIVITATI DESFASURATE • Seful de formatie • execută recunoaşterea şi realizarea dispozitivului premergător de intervenţie • stabileste hidrantul si locul de amplasare a autospecialei • stabileste misiunile de interventie • stabileste echipamentul si tehnica ce urmeaza sa fie folosita in interventie • Soferul de pe autospeciala - amplaseaza autospeciala cf dispozitiilor primite - racordeaza autospeciala la sursa de alimentare cu apa - asigura presiunea si debitul de apa - este atent la semnele si semnalele transmise de servantul distribuitor - sprijina interventia echipei • Servantul distribuitor • manipuleaza distribuitorul • solicita debite si presiuni de apa cf semnalelor primite de la sefii de teava • Sefii de teava ( 2 servanti) • Dilueaza concetratia amoniacului in aer prin formarea perdelelor de apa in frontul de deplasare a norului • Servant de sprijin pt echipa tehnologica • mentinerea unui jet de apa controlat, pentru a dilua concetratia de NH3 la sursa si pentru a sprijini operatorul din rampa pe durata desfasurarii operatiunilor tehnologice

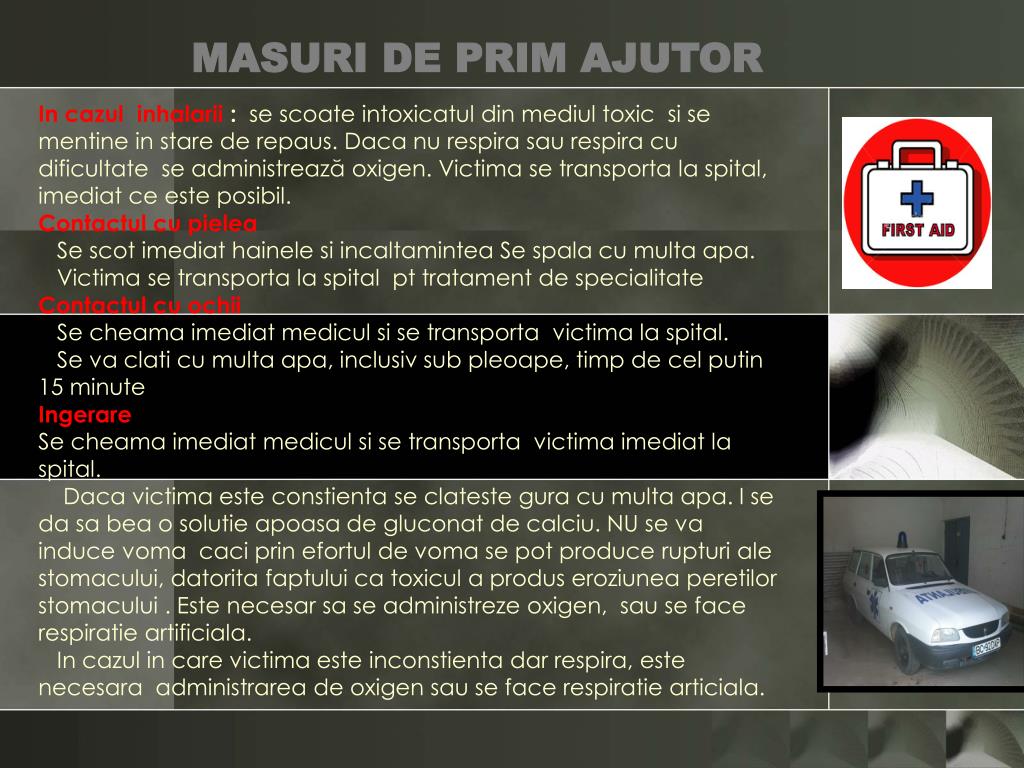

22. MASURI DE PRIM AJUTOR In cazul inhalarii : se scoate intoxicatul din mediul toxic si se mentine in stare de repaus. Daca nu respira sau respira cu dificultate se administrează oxigen. Victima se transporta la spital, imediat ce este posibil. Contactul cu pielea Se scot imediat hainele si incaltamintea Se spala cu multa apa. Victima se transporta la spital pt tratament de specialitate Contactul cu ochii Se cheama imediat medicul si se transporta victima la spital. Se va clati cu multa apa, inclusiv sub pleoape, timp de cel putin 15 minute Ingerare Se cheama imediat medicul si se transporta victima imediat la spital. Daca victima este constienta se clateste gura cu multa apa. I se da sa bea o solutie apoasa de gluconat de calciu. NU se va induce voma caci prin efortul de voma se pot produce rupturi ale stomacului, datorita faptului ca toxicul a produs eroziunea peretilor stomacului . Este necesar sa se administreze oxigen, sau se face respiratie artificiala. In cazul in care victima este inconstienta dar respira, este necesara administrarea de oxigen sau se face respiratie articiala.

23. LIMITAREA ACCESULUI IN ZONA Agenţii de pază şi ordine ai SC Watch & Catch Security vor : • dirija spre Rampa forţele de intervenţie ale ISU Bacau , • restricţiona accesul în zona interzicand intrarea delegatilor sau altor persoane straine pe toata durata intervenţiei, • vor organiza la Poarta 1 un dispozitiv de asteptare al ambulantelor si masinilor SMURD, • distribui masti de gaze • comunica permanent prin intermediul celor 2 dispecerate

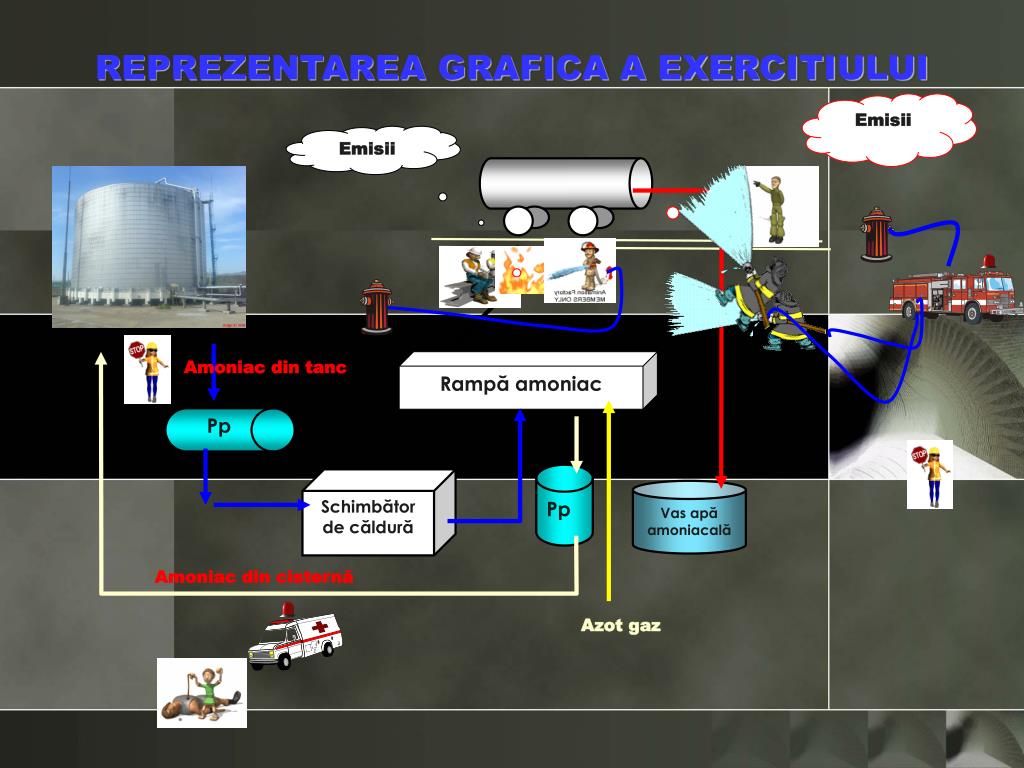

24. REPREZENTAREA GRAFICA A EXERCITIULUI Emisii Emisii Amoniac din tanc Rampă amoniac Pp Pp Schimbător de căldură Vas apă amoniacală Amoniac din cisternă Azot gaz

25. MUR C OS R L B A C A U Vă mulţumesc pentru atenţie Conceptia si grafica de prezentare Mihai Anca
