  1. Constante de temps d’un circuit RC

  2. Dimension du produit RC

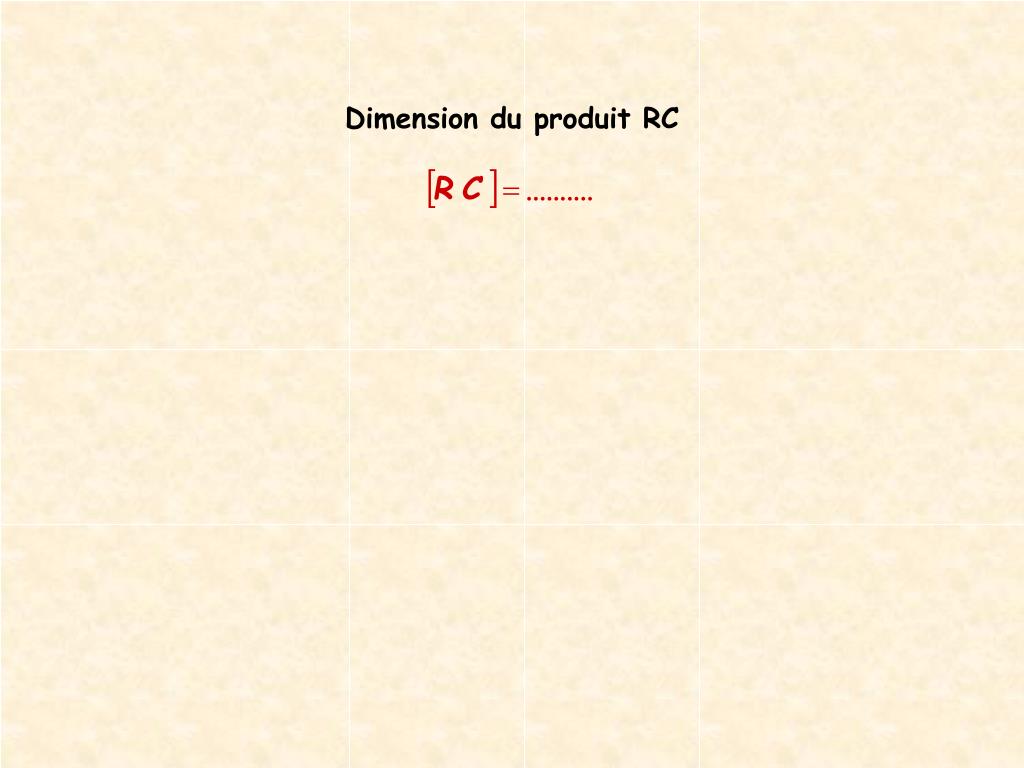

  3. Dimension du produit RC

  4. Dimension du produit RC

  5. Dimension du produit RC Aide : On peut utiliser la loi d’Ohm et les deux relations donnant la charge électrique d’un condensateur.

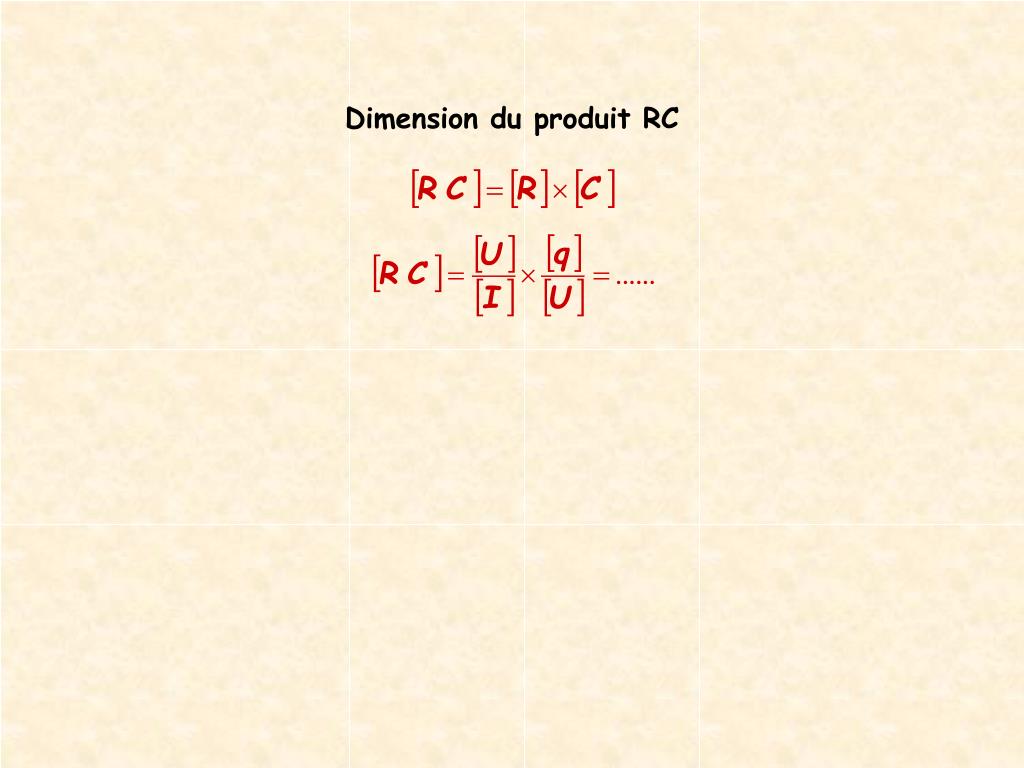

  6. Dimension du produit RC

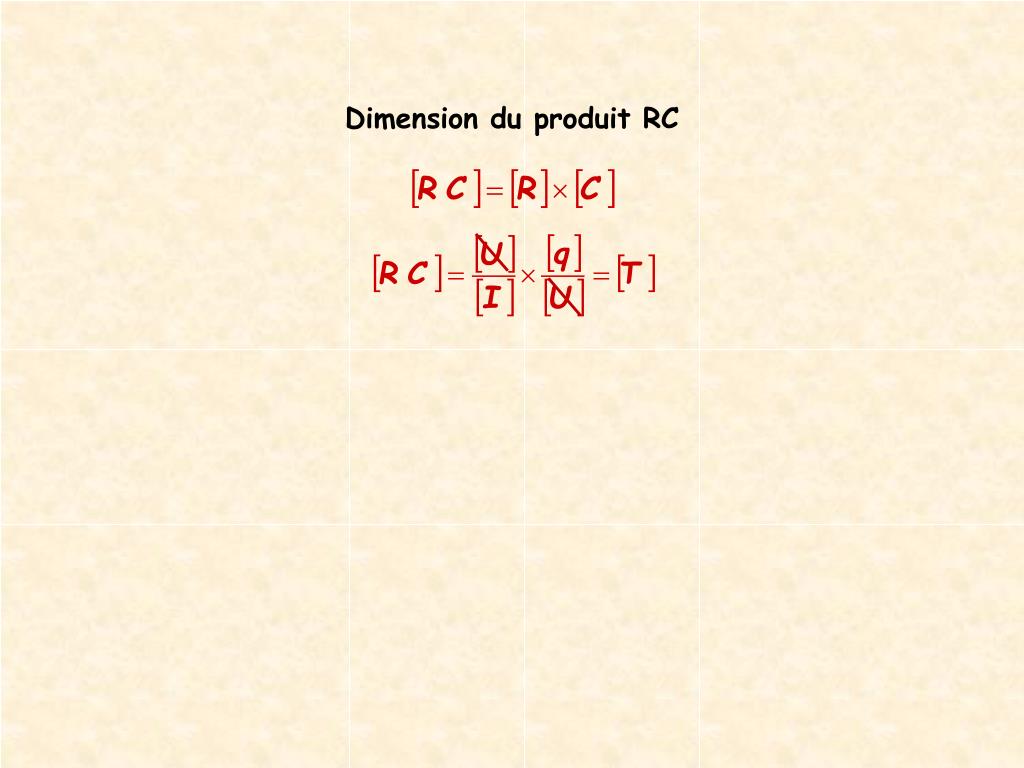

  7. Dimension du produit RC

  8. Dimension du produit RC Quelle est la dimension du produit RC ? Le produit RCa la dimension d’un temps. Comment s’écrit la constante de temps t du circuit RC ? (seconde) t = R C (Farad) (Ohm)

  9. Constante de temps du circuit RC Tracé de l’asymptote à la courbe Projection de l’intersection des deux droites sur l ’axe des temps Tracé de la tangente à l’origine t  1 s Détermination graphique (charge du condensateur)

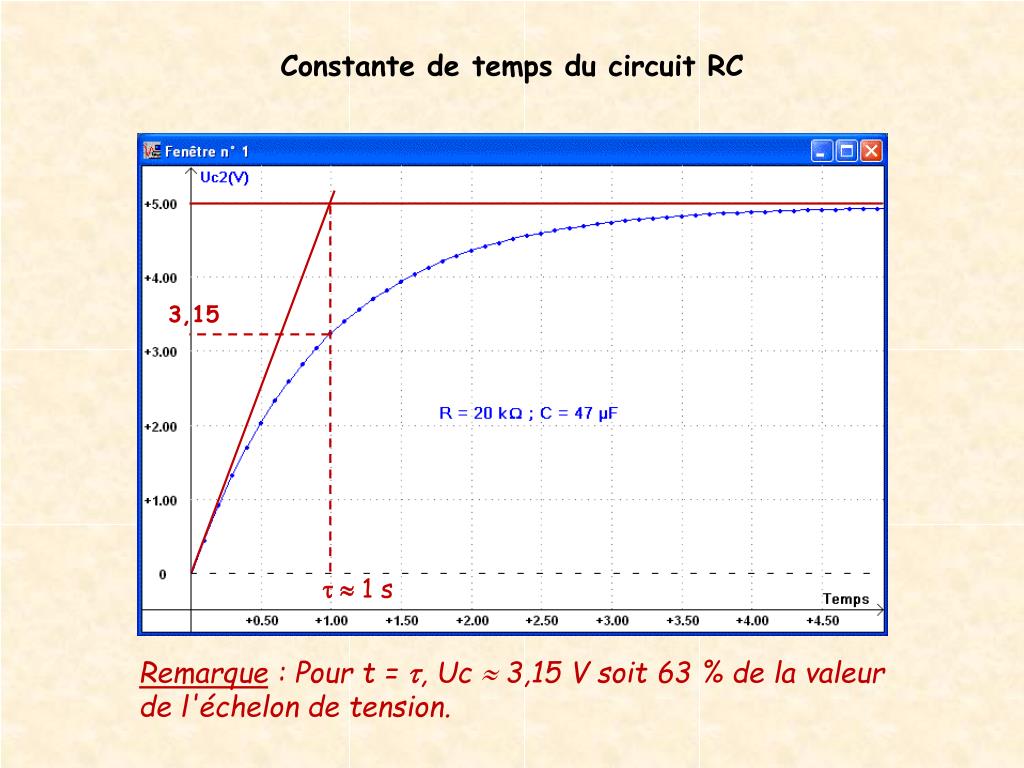

  10. Constante de temps du circuit RC 3,15 t  1 s Remarque : Pour t = t,Uc  3,15 V soit 63 % de la valeur de l'échelon de tension.

  11. Constante de temps du circuit RC Tracé de la tangente à l’origine Tracé de l’asymptote à la courbe t  1 s Détermination graphique (décharge du condensateur)

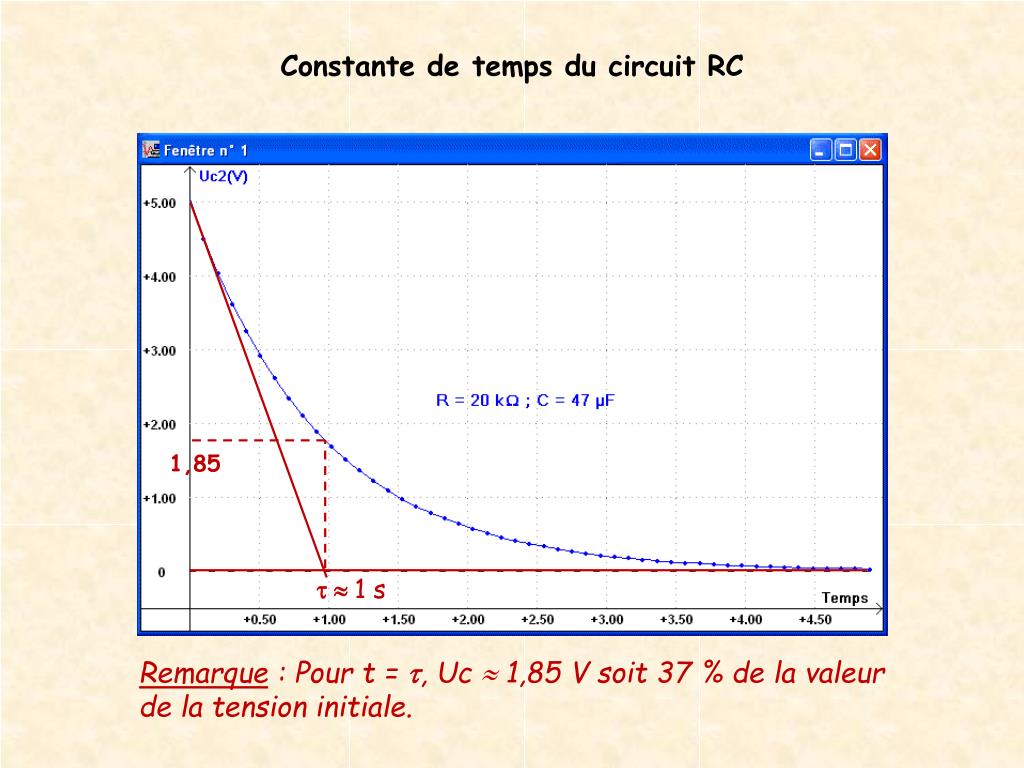

  12. Constante de temps du circuit RC 1,85 t 1 s Remarque : Pour t = t, Uc  1,85 V soit 37 % de la valeur de la tension initiale.
