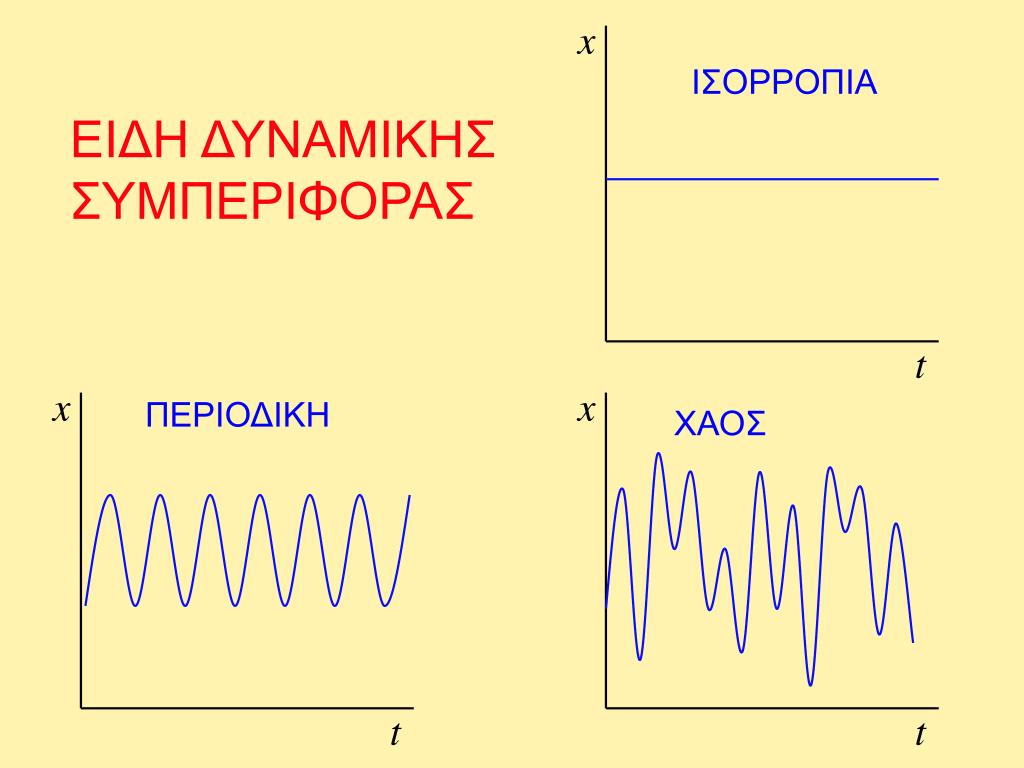

  1. x ΙΣΟΡΡΟΠΙΑ ΕΙΔΗ ΔΥΝΑΜΙΚΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ t x x ΠΕΡΙΟΔΙΚΗ ΧΑΟΣ t t

  2. ΣΥΣΤΗΜΑΤΑ ΔΙΑΦΟΡΙΚΩΝ ΕΞΙΣΩΣΕΩΝ

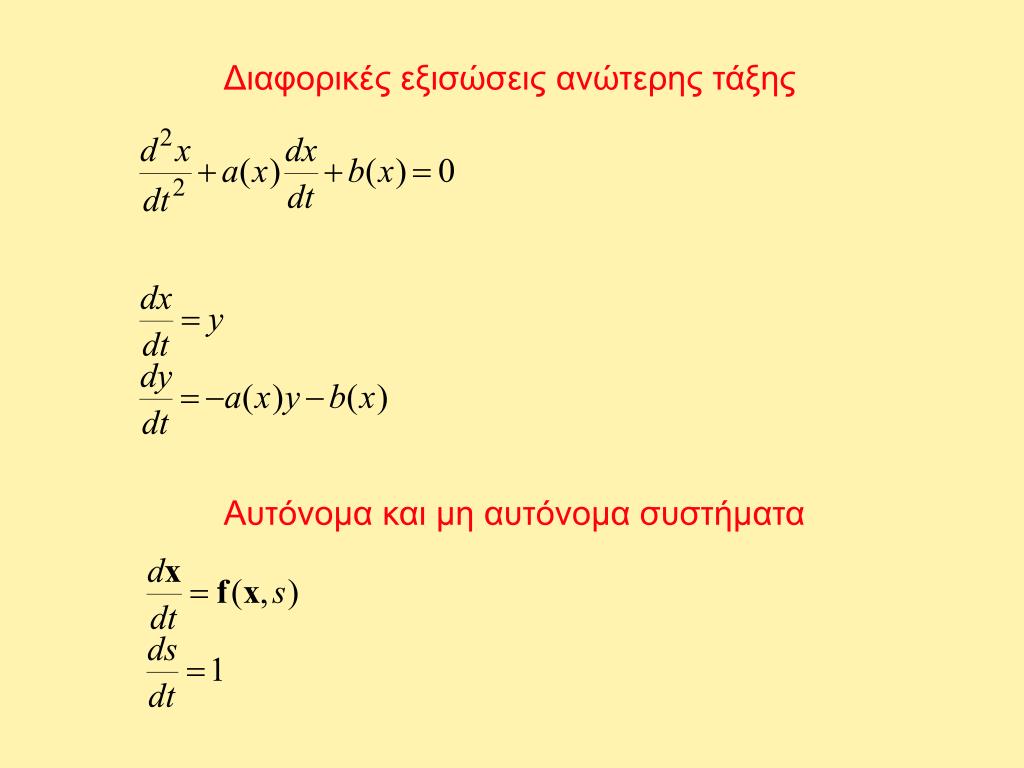

  3. Διαφορικές εξισώσεις ανώτερης τάξης Αυτόνομα και μη αυτόνομα συστήματα

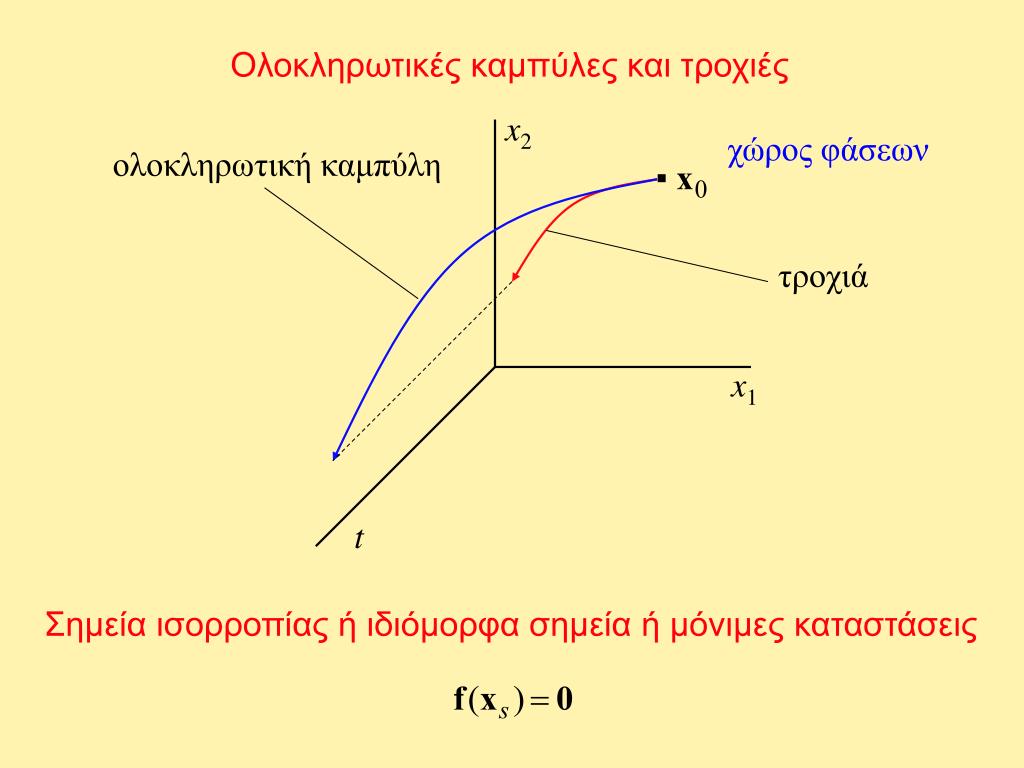

  4. Ολοκληρωτικές καμπύλες και τροχιές x2 . χώρος φάσεων ολοκληρωτική καμπύλη τροχιά x1 t Σημεία ισορροπίας ή ιδιόμορφα σημεία ή μόνιμες καταστάσεις

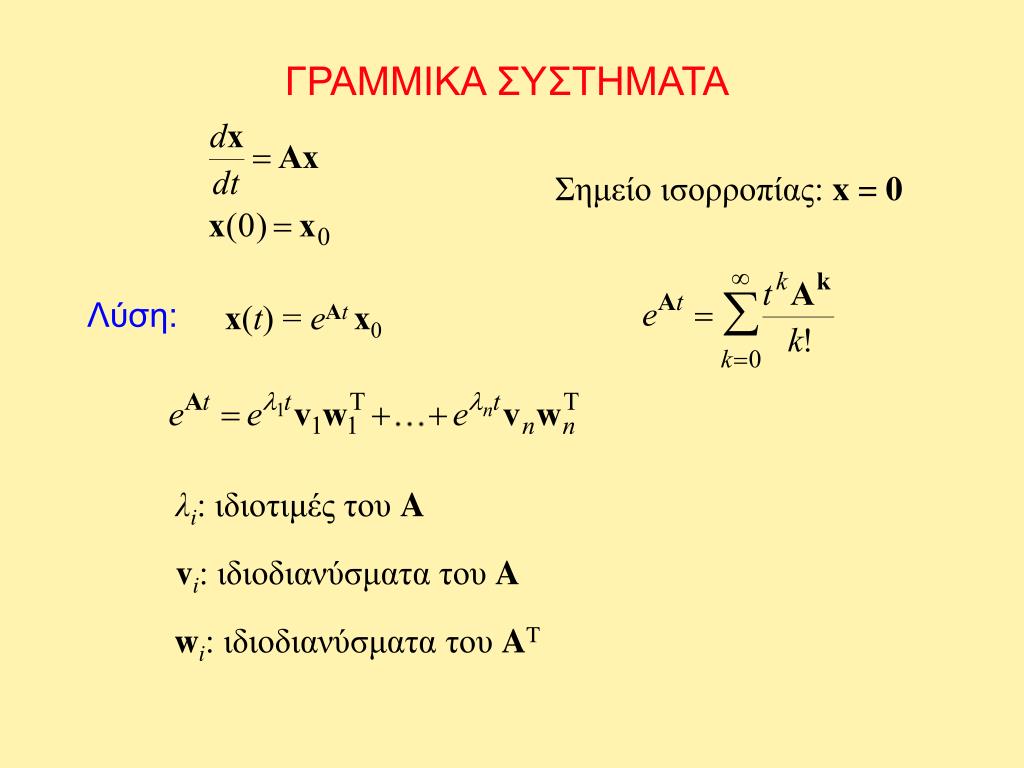

  5. ΓΡΑΜΜΙΚΑ ΣΥΣΤΗΜΑΤΑ Σημείο ισορροπίας: x = 0 Λύση: x(t) = eAtx0 λi: ιδιοτιμές του A vi: ιδιοδιανύσματα του A wi: ιδιοδιανύσματα του AT

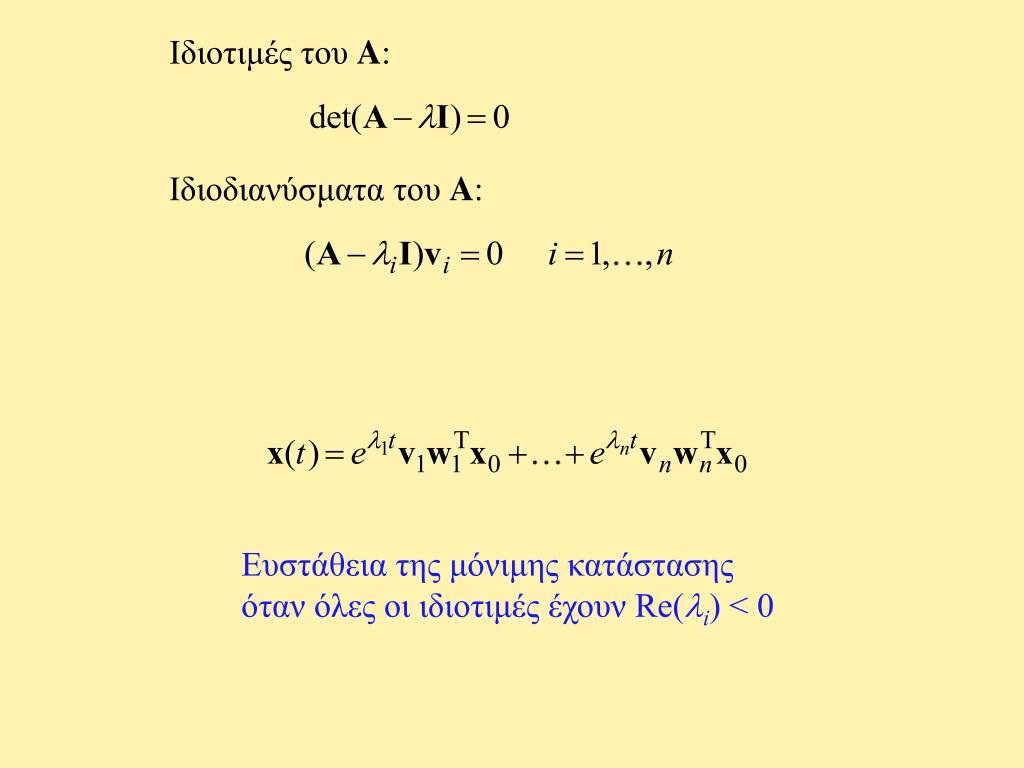

  6. Ιδιοτιμές του A: Ιδιοδιανύσματα του A: Ευστάθεια της μόνιμης κατάστασης όταν όλες οι ιδιοτιμές έχουν Re(li) < 0

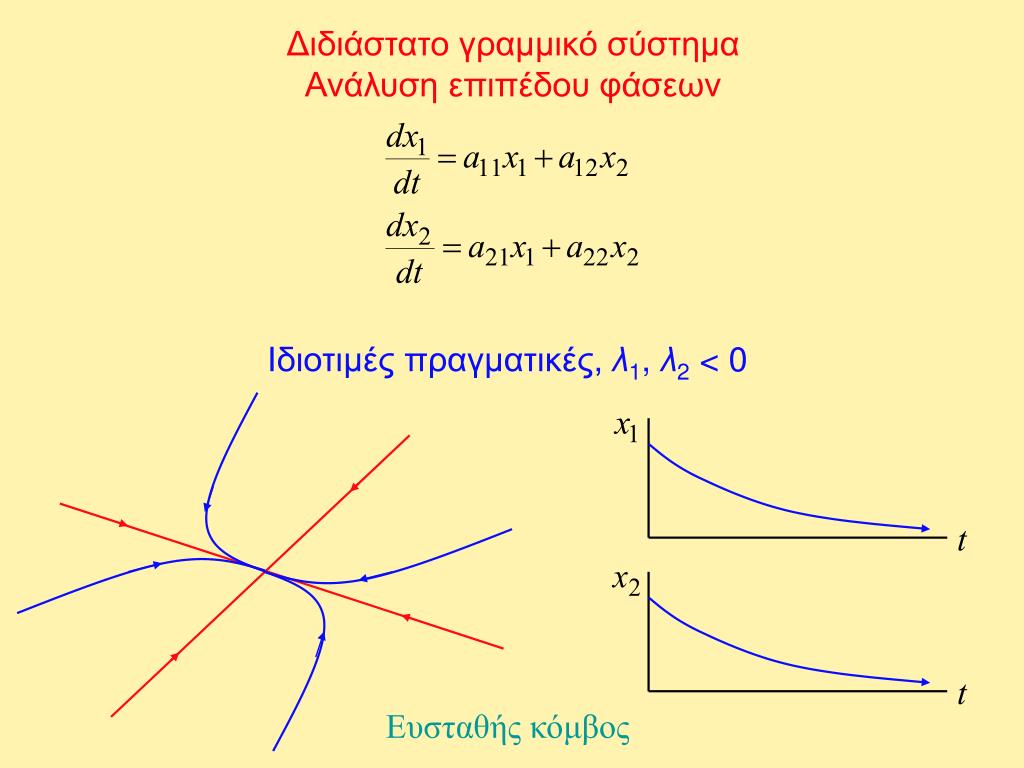

  7. Διδιάστατο γραμμικό σύστημα Ανάλυση επιπέδου φάσεων Ιδιοτιμές πραγματικές, λ1, λ2 < 0 Ευσταθής κόμβος

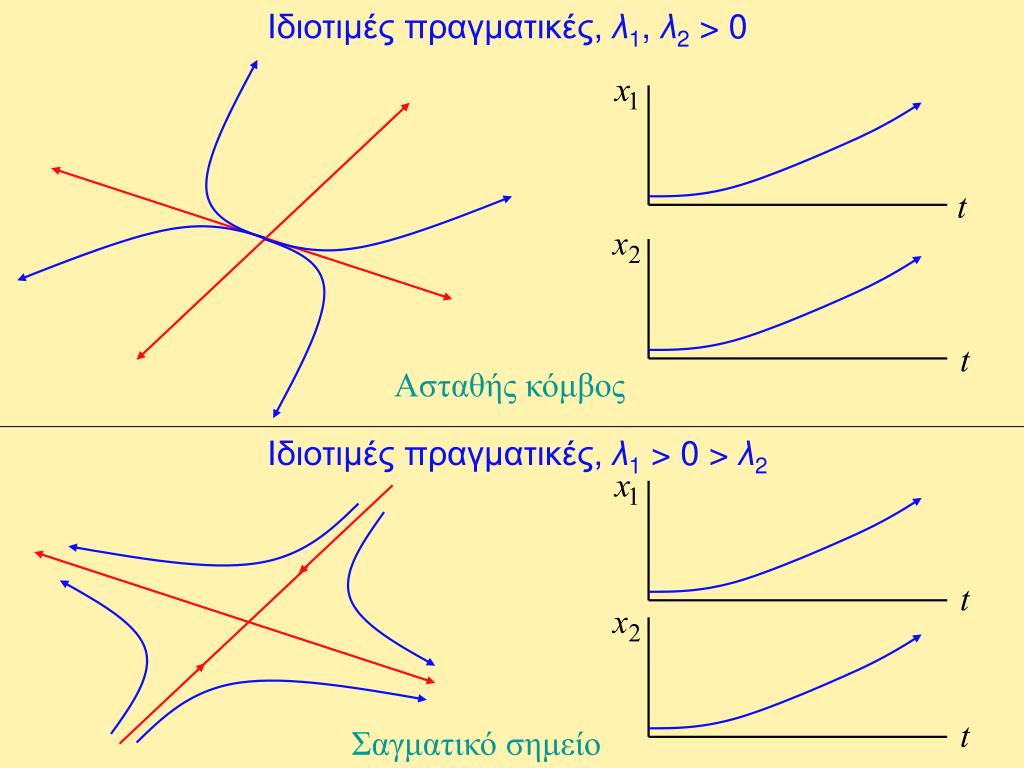

  8. Ιδιοτιμές πραγματικές, λ1, λ2 > 0 Ασταθής κόμβος Ιδιοτιμές πραγματικές, λ1 > 0 > λ2 Σαγματικό σημείο

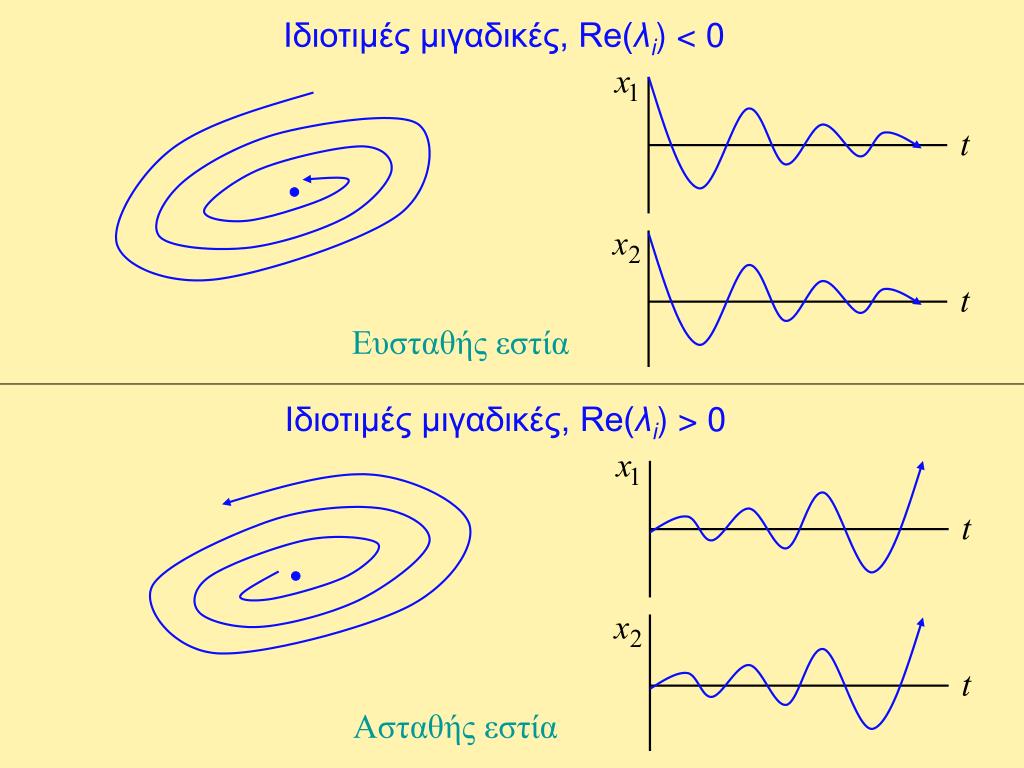

  9. Ιδιοτιμές μιγαδικές, Re(λi) < 0 Ευσταθής εστία Ιδιοτιμές μιγαδικές, Re(λi) > 0 Ασταθής εστία

  10. Ιδιοτιμές καθαρά φανταστικές, Re(λi) = 0 Κέντρο (οριακή ευστάθεια)

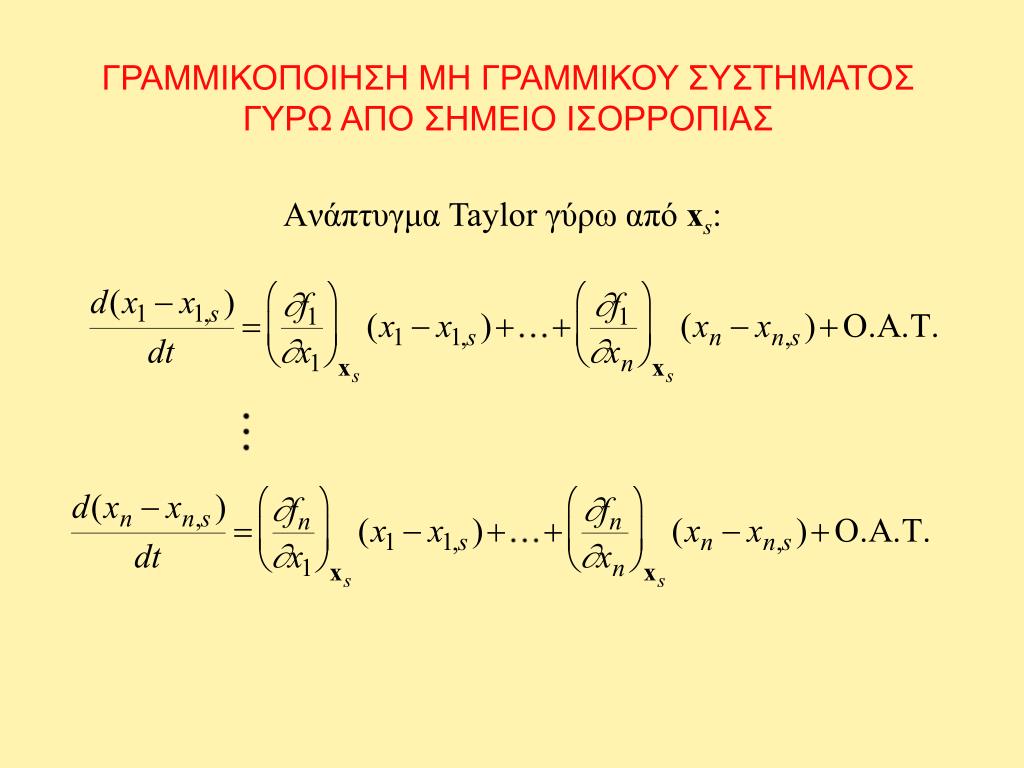

  11. ΓΡΑΜΜΙΚΟΠΟΙΗΣΗ ΜΗ ΓΡΑΜΜΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΓΥΡΩ ΑΠΟ ΣΗΜΕΙΟ ΙΣΟΡΡΟΠΙΑΣ Aνάπτυγμα Taylor γύρω από xs:

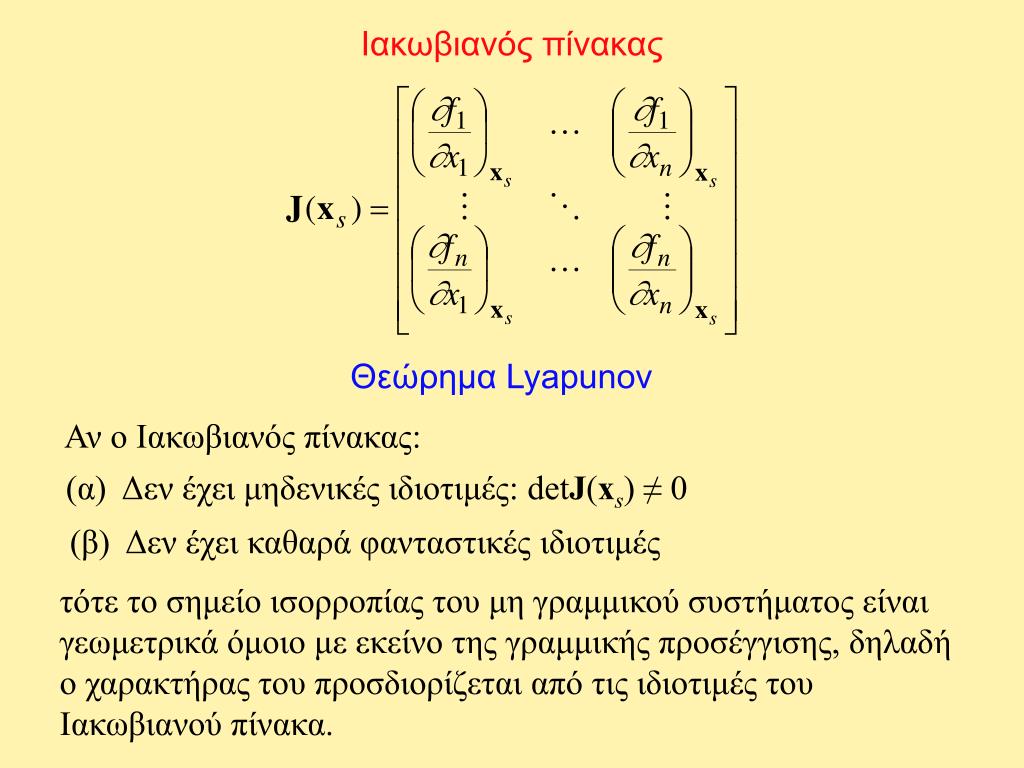

  12. Ιακωβιανός πίνακας Θεώρημα Lyapunov Αν ο Ιακωβιανός πίνακας: (α) Δεν έχει μηδενικές ιδιοτιμές: detJ(xs) ≠ 0 (β) Δεν έχει καθαρά φανταστικές ιδιοτιμές τότε το σημείο ισορροπίας του μη γραμμικού συστήματος είναι γεωμετρικά όμοιο με εκείνο της γραμμικής προσέγγισης, δηλαδή ο χαρακτήρας του προσδιορίζεται από τις ιδιοτιμές του Ιακωβιανού πίνακα.

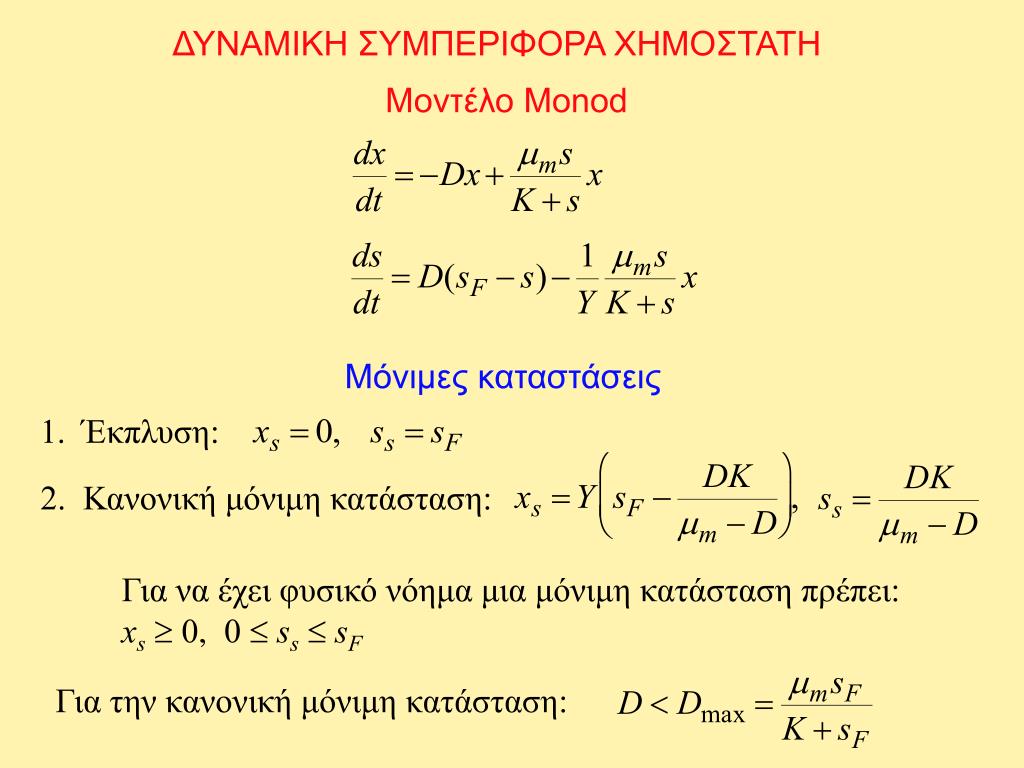

  13. ΔΥΝΑΜΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΧΗΜΟΣΤΑΤΗ Μοντέλο Monod Μόνιμες καταστάσεις 1. Έκπλυση: 2. Κανονική μόνιμη κατάσταση: Για να έχει φυσικό νόημα μια μόνιμη κατάσταση πρέπει: xs 0, 0 sssF Για την κανονική μόνιμη κατάσταση:

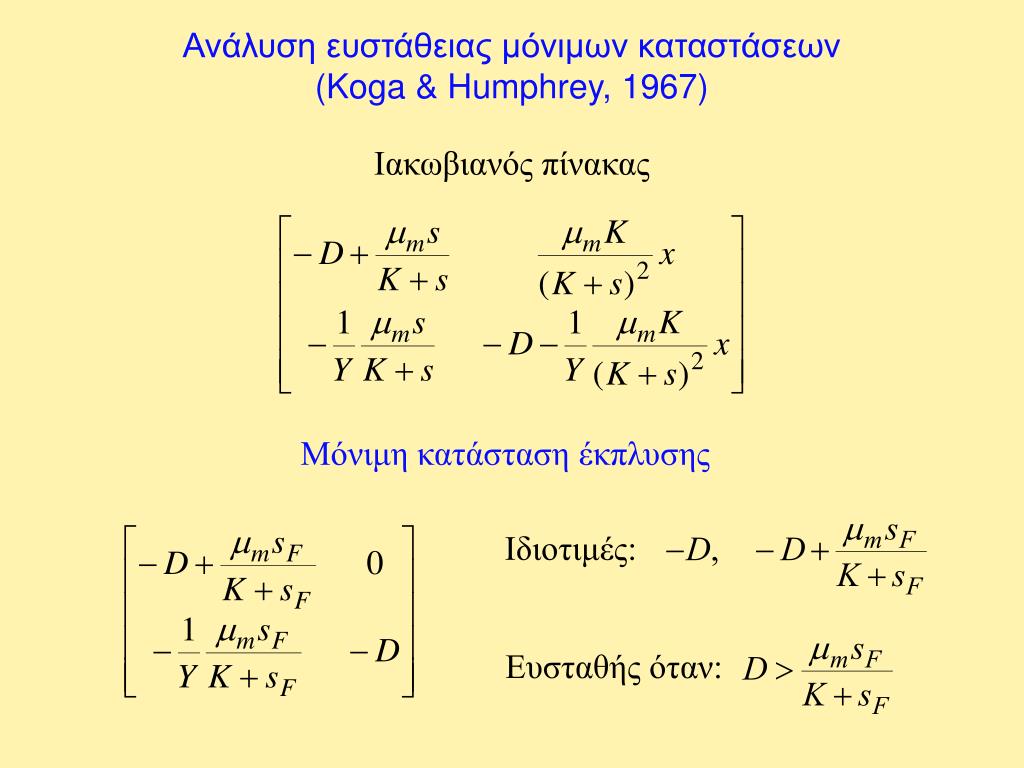

  14. Ανάλυση ευστάθειας μόνιμων καταστάσεων (Koga & Humphrey, 1967) Ιακωβιανός πίνακας Μόνιμη κατάσταση έκπλυσης Ιδιοτιμές: Ευσταθής όταν:

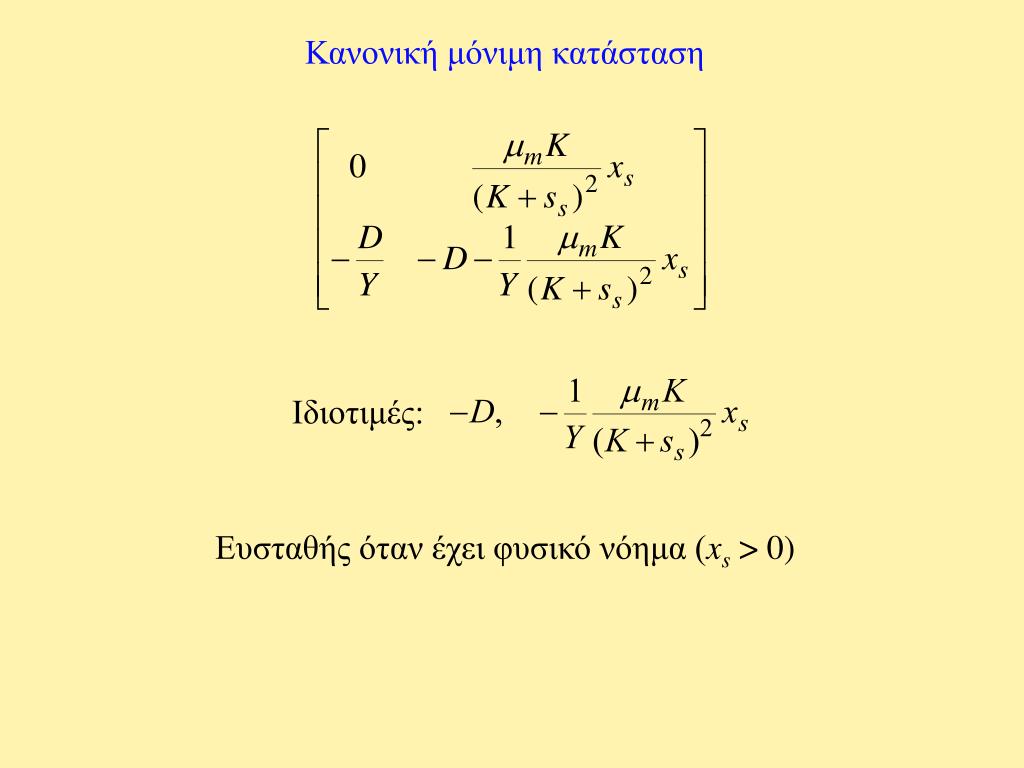

  15. Κανονική μόνιμη κατάσταση Ιδιοτιμές: Ευσταθής όταν έχει φυσικό νόημα (xs > 0)

  16. Χαρακτήρας μόνιμων καταστάσεων

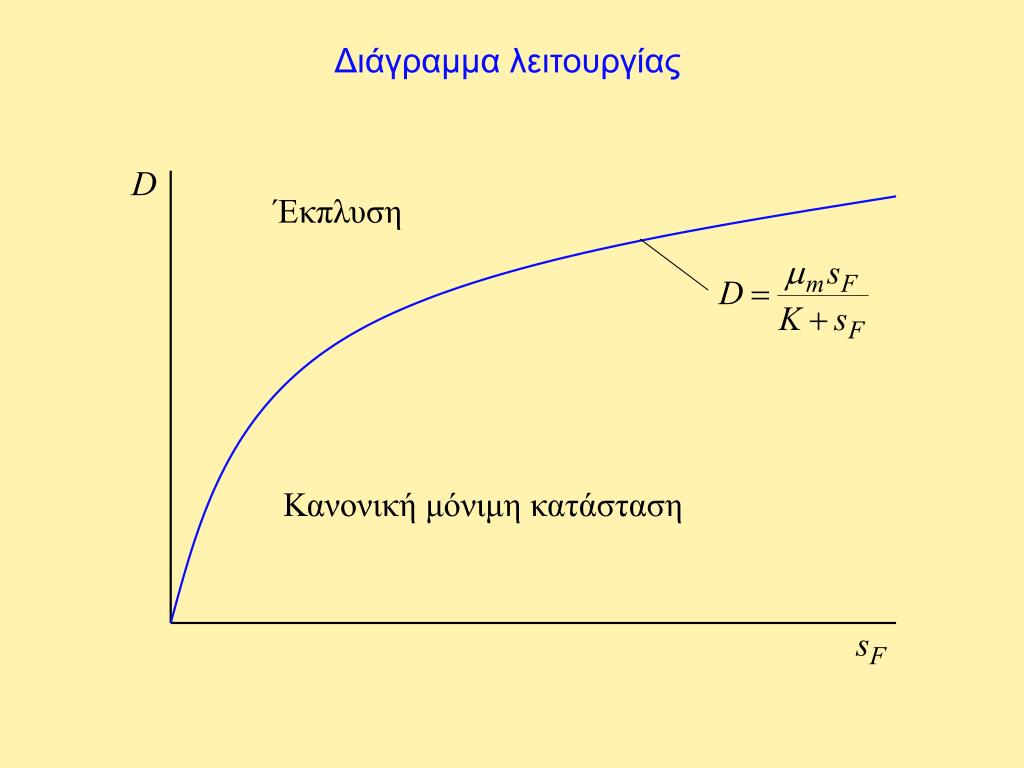

  17. Διάγραμμα λειτουργίας Έκπλυση Κανονική μόνιμη κατάσταση

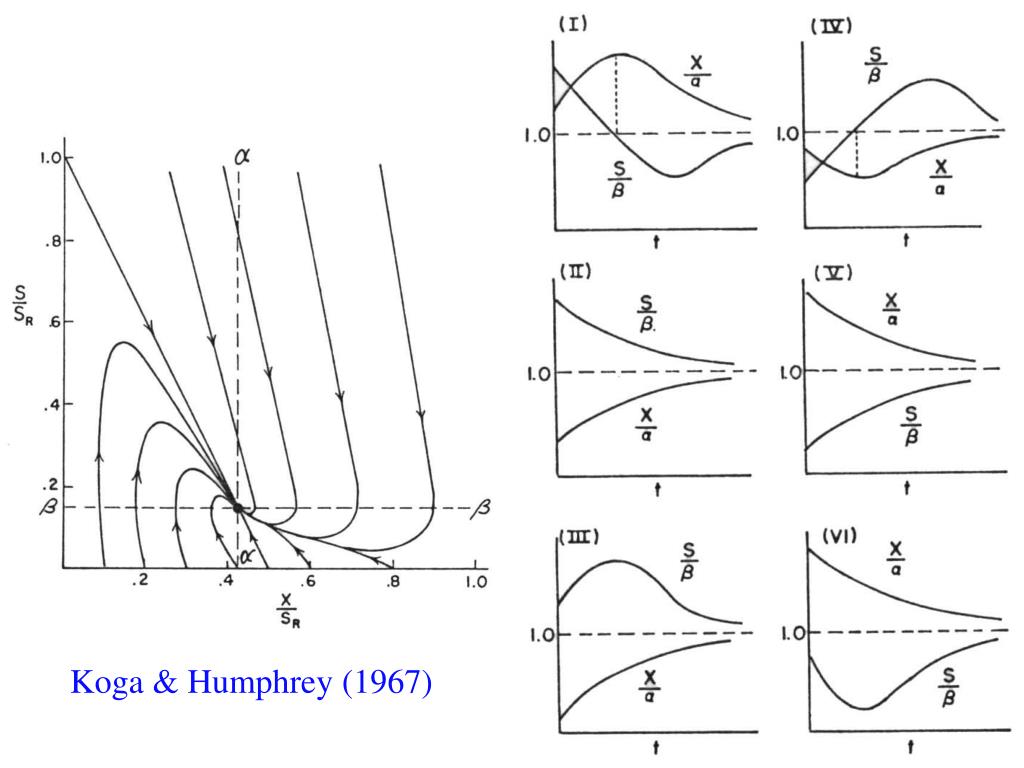

  18. Koga & Humphrey (1967)

  19. Μοντέλο Andrews (Yano & Koga, 1969) s

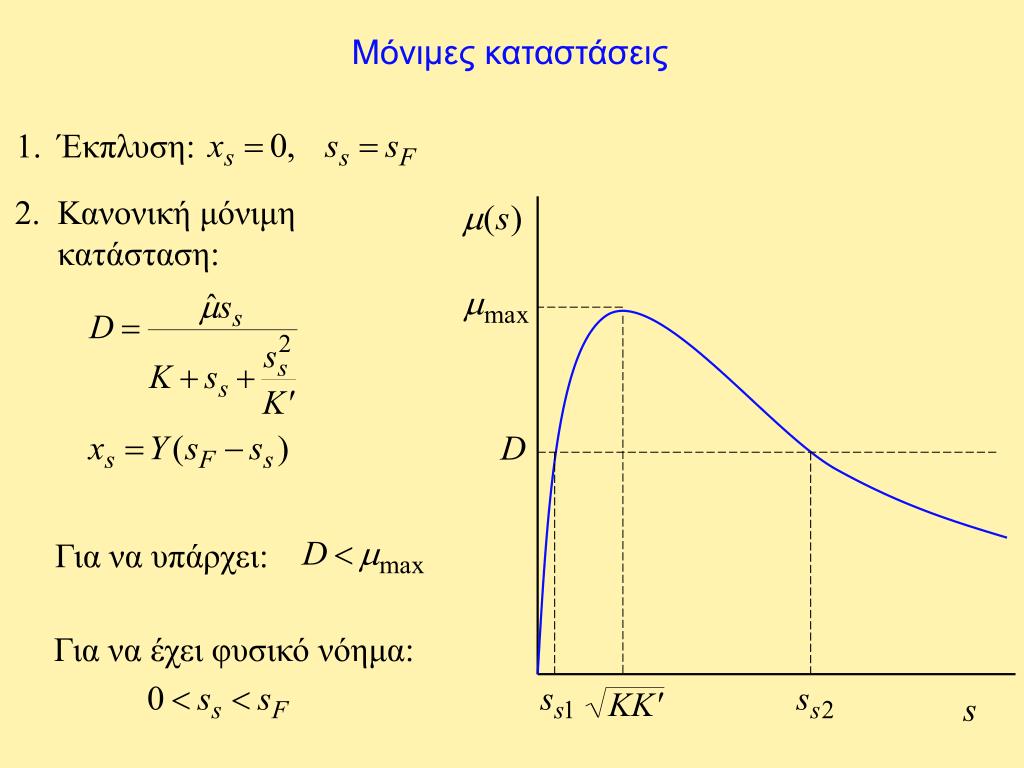

  20. Μόνιμες καταστάσεις 1. Έκπλυση: 2. Κανονική μόνιμη κατάσταση: Για να υπάρχει: Για να έχει φυσικό νόημα: s

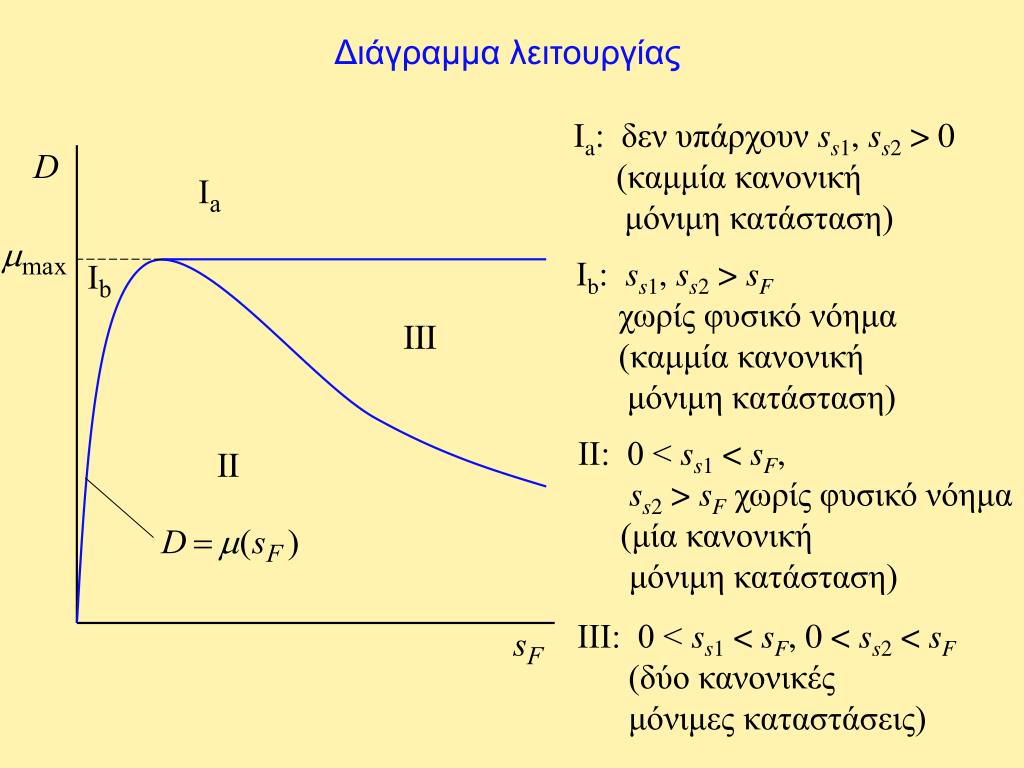

  21. Διάγραμμα λειτουργίας Ιa: δεν υπάρχουν ss1, ss2 > 0 (καμμία κανονική μόνιμη κατάσταση) Ιb: ss1, ss2 > sF χωρίς φυσικό νόημα (καμμία κανονική μόνιμη κατάσταση) ΙΙ: 0 < ss1 < sF, ss2 > sF χωρίς φυσικό νόημα (μία κανονική μόνιμη κατάσταση) ΙIΙ: 0 < ss1 < sF, 0 < ss2 < sF (δύο κανονικές μόνιμες καταστάσεις)

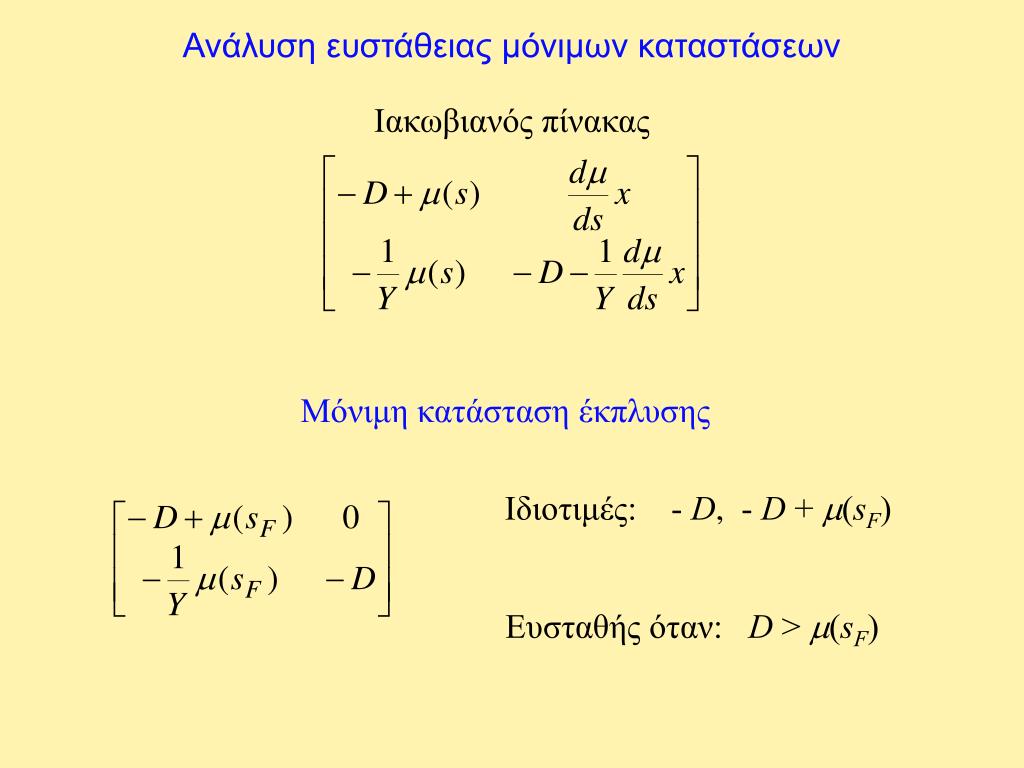

  22. Ανάλυση ευστάθειας μόνιμων καταστάσεων Ιακωβιανός πίνακας Μόνιμη κατάσταση έκπλυσης Ιδιοτιμές: - D, - D + sF) Ευσταθής όταν: D > (sF)

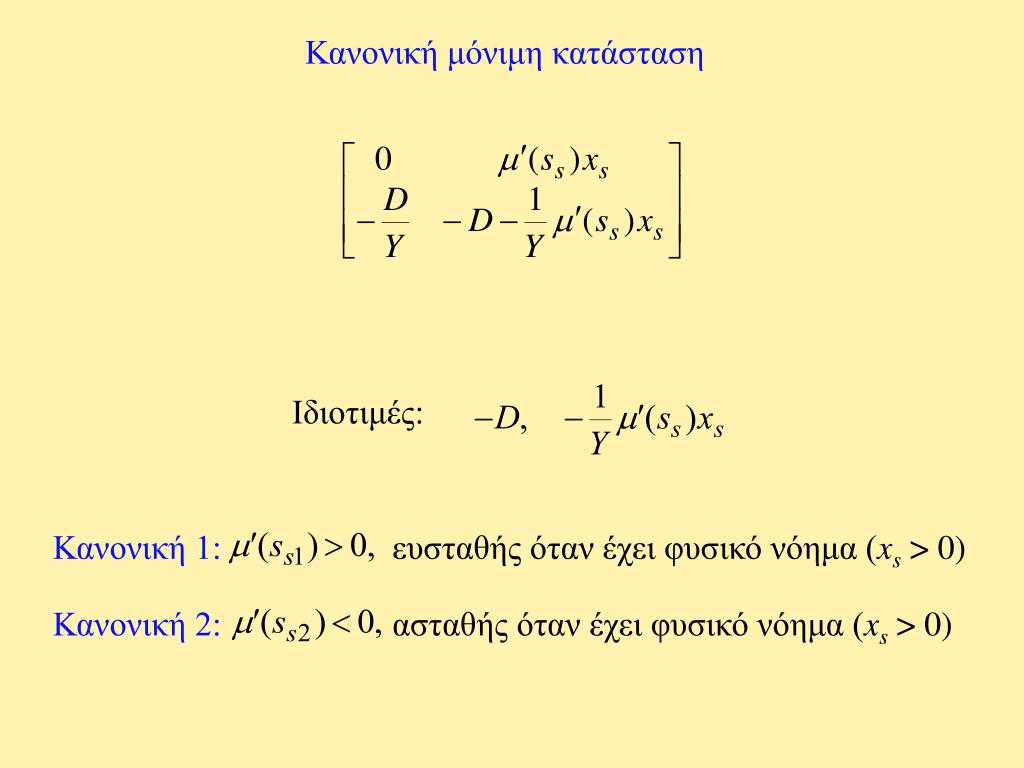

  23. Κανονική μόνιμη κατάσταση Ιδιοτιμές: Κανονική 1: ευσταθής όταν έχει φυσικό νόημα (xs > 0) Κανονική 2: ασταθής όταν έχει φυσικό νόημα (xs > 0)

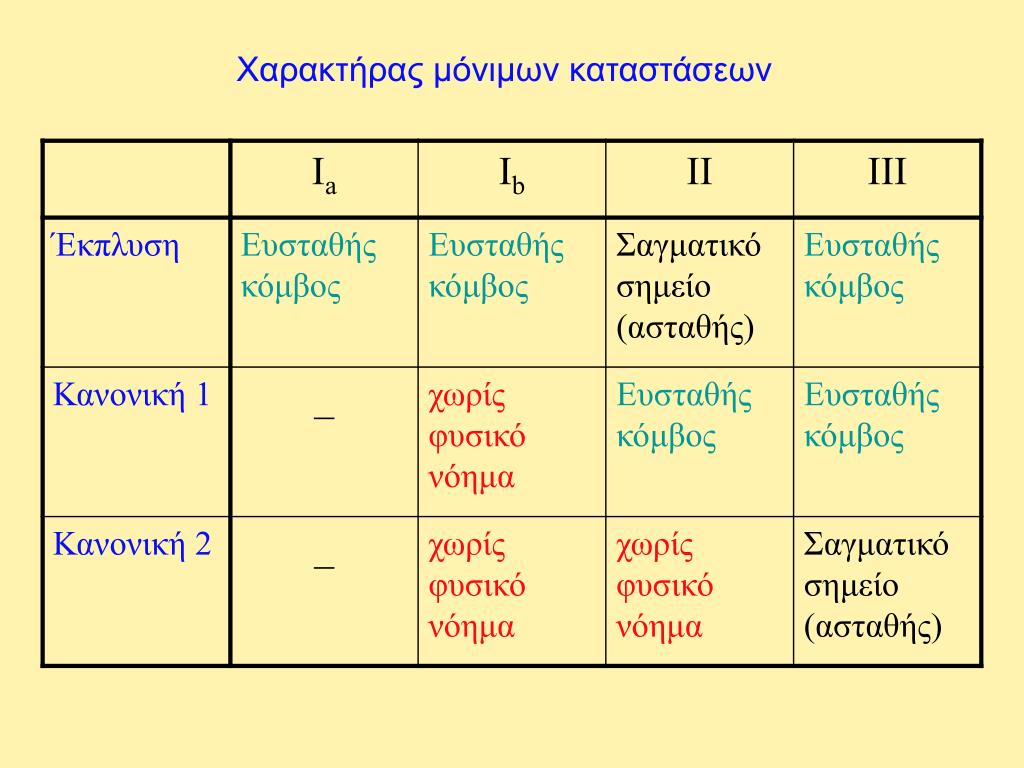

  24. Χαρακτήρας μόνιμων καταστάσεων

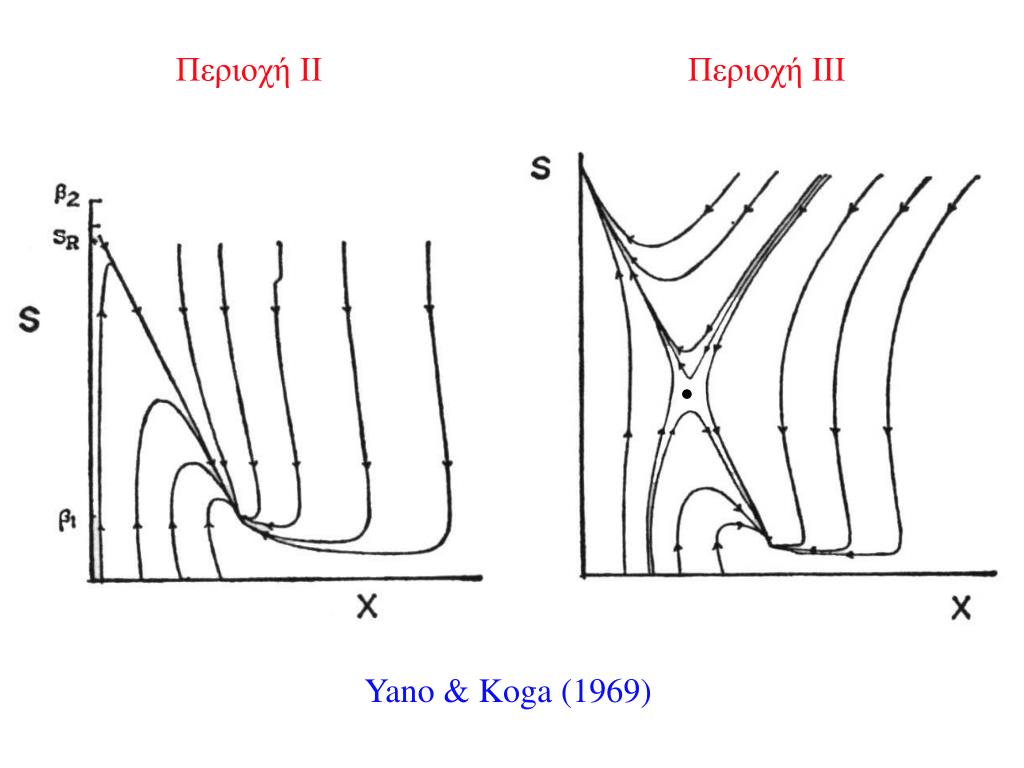

  25. Περιοχή ΙΙ Περιοχή ΙΙΙ Yano & Koga (1969)

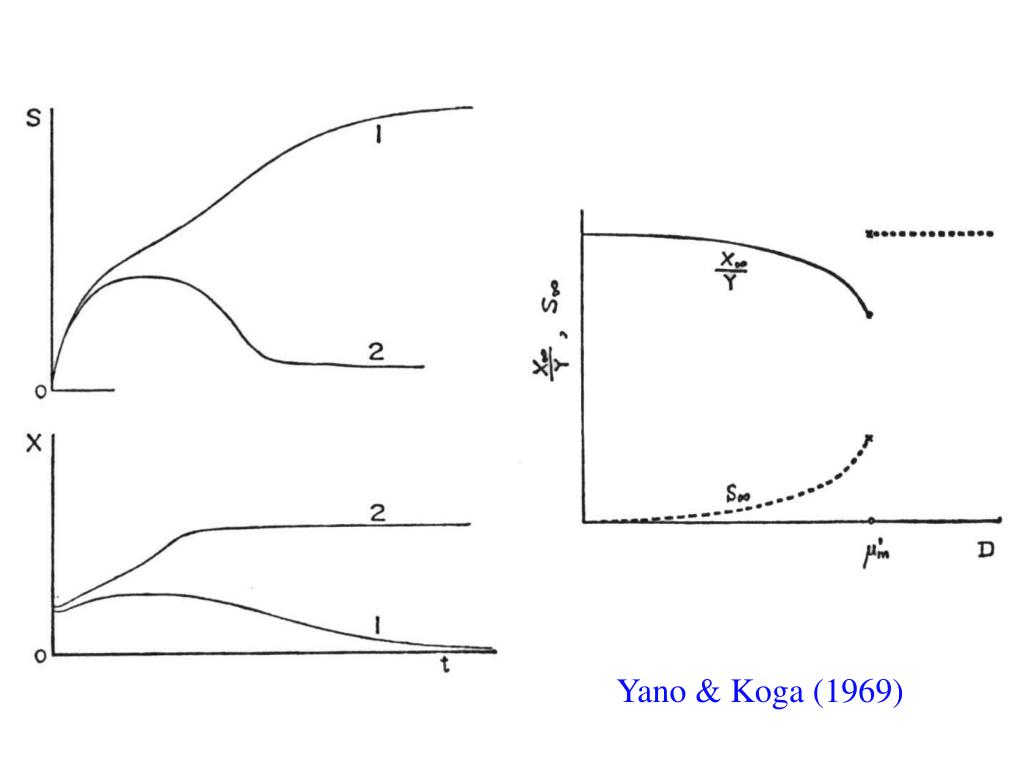

  26. Yano & Koga (1969)
