  1. 微分器與積分器 類比電子實驗 單元二 教材投影片放在 http://140.127.194.152/member/phd/9203003d.html

  2. Online • 電阻器 • 電容器 • 充放電電路 • 微分器 • 積分器

  3. 電阻的標示方法 (p.64) • 色碼(黑,棕,紅,橙,黃,綠,藍,紫,灰,白) • 公式: ab10c

  4. c a b

  5. 電阻的標示方法(cont.) 4 7 102 5% 47005% (4.7k5%) 104 20% 220k20% 2 2

  6. 電阻的標示方法(cont.) • 水泥電阻 • 可變電阻

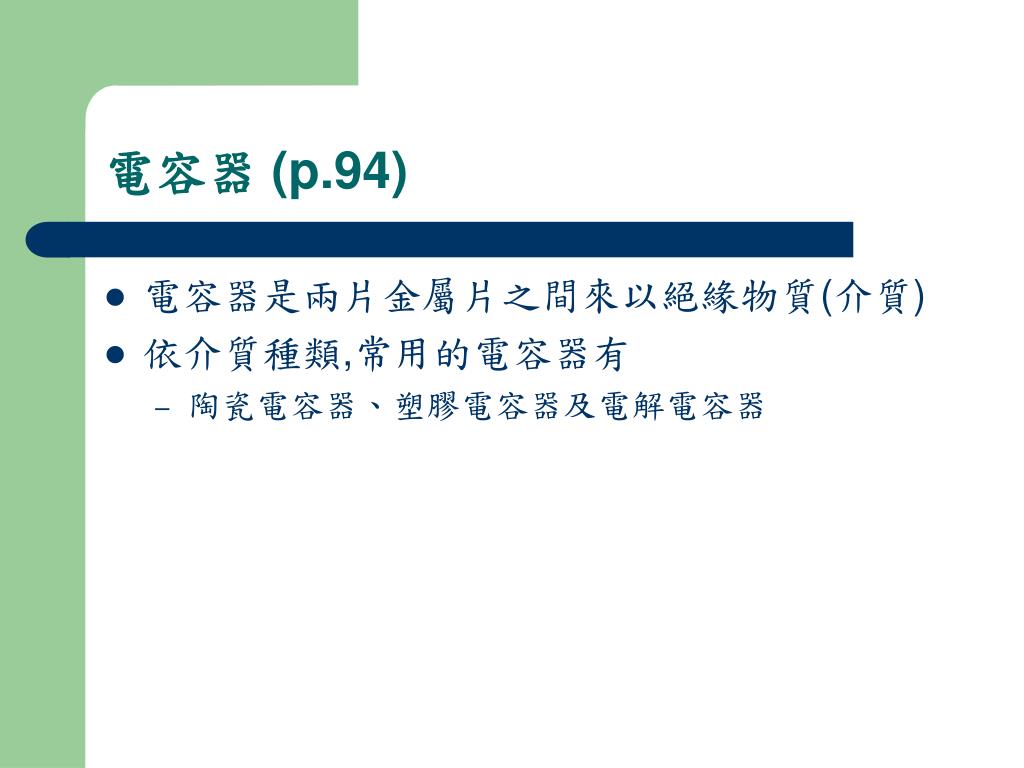

  7. 電容器 (p.94) • 電容器是兩片金屬片之間來以絕緣物質(介質) • 依介質種類,常用的電容器有 • 陶瓷電容器、塑膠電容器及電解電容器

  8. 電容器(cont.) 陶瓷電容器 塑膠電容器

  9. 電容器(cont.) • 電解電容器:以電解質產生氧化膜為介質 • 有極性,正負極不得反接,反接電容發熱、膨脹而爆裂

  10. 電容器(cont.) 10410104pF=0.1F (p=1012), M=20% 104M0.1F20% 2E250V (耐壓) .220.22 F, K=10% .22K0.22 F10%

  11. 電容器(cont.) • 三用電表測試電容(利用歐姆檔) • 指針先向右偏轉,然後綬慢的往左偏回去

  12. 充放電電路 (p.267) • RC串聯電路如下圖,當開關置於”充電”,電容器被充電,VC, 因VR=EVC , VR.

  13. 充放電電路 (cont.) (63.2%) (99.3%)

  14. 充放電電路 (cont.) • 電阻R(歐姆)與電容C(法拉)之乘積稱為時間常數,以T(秒)來表示之. • 時間常數T(秒)= R(歐姆)C(法拉) • 經過1T, VC充電達到63.2%的E,經過5T, VC充電達到99.3%的E,即完全充飽 • 充電時間與RC乘積成正比,RC愈大充電時間愈長, RC愈小充電時間愈缺

  15. 充放電電路 (cont.) • 待電容器充飽後(VC=E),開關切換於”放電“之位置,電容器C會經電阻器R而放電.

  16. 充放電電路 (cont.)

  17. 微分電路(p.268) • RC串聯電路,以電阻兩端輸出(VR) • 輸入信號EIN, VR的輸出為EIN的微分. • 輸入信號之半週期為tH,則需令RC時間常數,

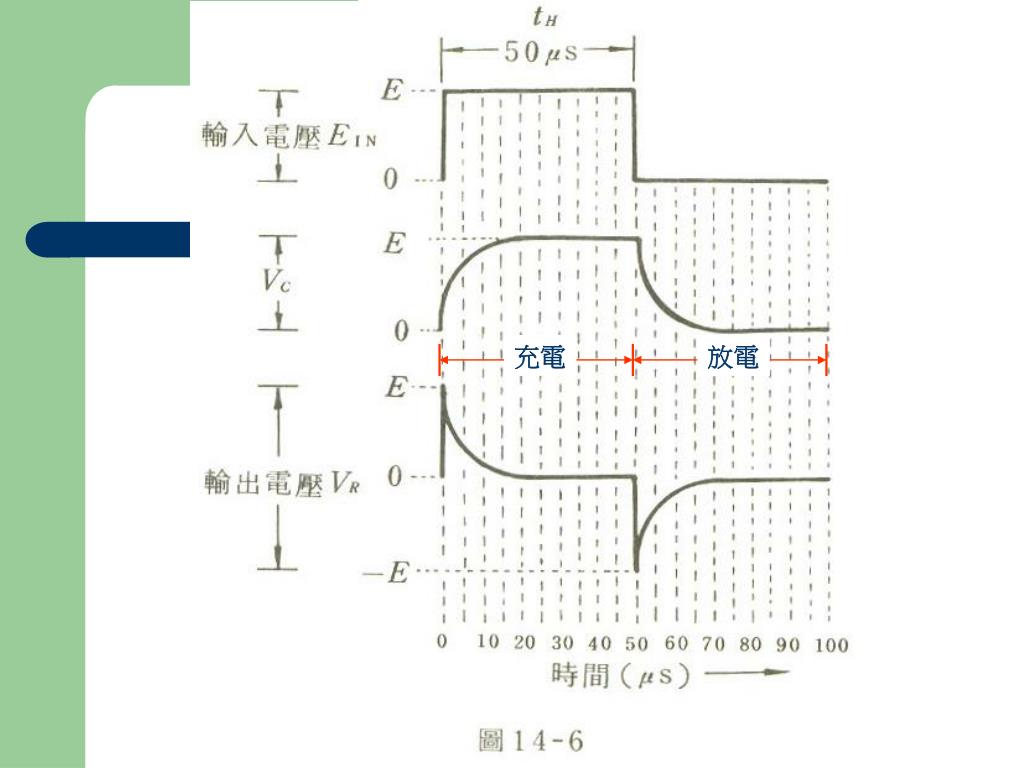

  18. 充電 放電

  19. 積分電路(p.270) • RC串聯電路,以電阻兩端輸出(VC) • 輸入信號EIN, VC的輸出為EIN的積分. • 輸入信號之半週期為tH,則需令RC時間常數

  20. 實驗報告-積分電路 • 輸入訊號頻率 f= 1kHz, C= 0.1F,訊號半週期tH=1/(2f)令RC=1/10tH, R=500歐姆 • 令RC=tH, R= 5k 歐姆,令RC=10tH, R= 50k 歐姆

  21. 實驗報告-積分電路(cont.) 輸入方波 VC RC= 1/10tH RC= tH RC= 10tH
