  1. PCI Express Pavel Stianko

  2. Požadavky doby • Vysoká přenosová rychlost • Quality of service – data musí být v určitý čas přístupná pro zpracování Zvyšování a zkvalitňování toku dat v aplikacích

  3. Nevýhody PCI • Malá přenosová rychlost rychlost MB/s

  4. Nevýhody PCI • Používá paralelní přenos dat = vždy spolu mohou komunikovat jen 2 zařízení najednou a ostatní musí „mlčet“ • Ani 4.3GB/s, které nabízí nejrychlejší varianta PCI-X není příliš, pokud je na sběrnici připojeno více náročných zařízení – PCI-X je totiž také paralelní. • Malá kvalita přenosu

  5. Nevýhody PCI • Složitý návrh plošných spojů • Málo místa na spojích

  6. PCI Express historie • Dříve označována jako 3GIO (Third Generation Input and Output) • Intelem v roce 2004 přejmenováno na PCI Express • dnes nejrozšířenější

  7. Novinky • Sériová komunikace • napětí 0.8V a frekvenci 2.5GHz (PCI 33Mhz)>> až 8GB/s jedním směrem v módu x32 • 100% zpětná softwarová kompatibilita s PCI. • Hot Plug / Hot Swap • Výrobní cena sběrnice je stejná jako u PCI • PCI Express slot je schopen dodat 75W (PCI 40W)

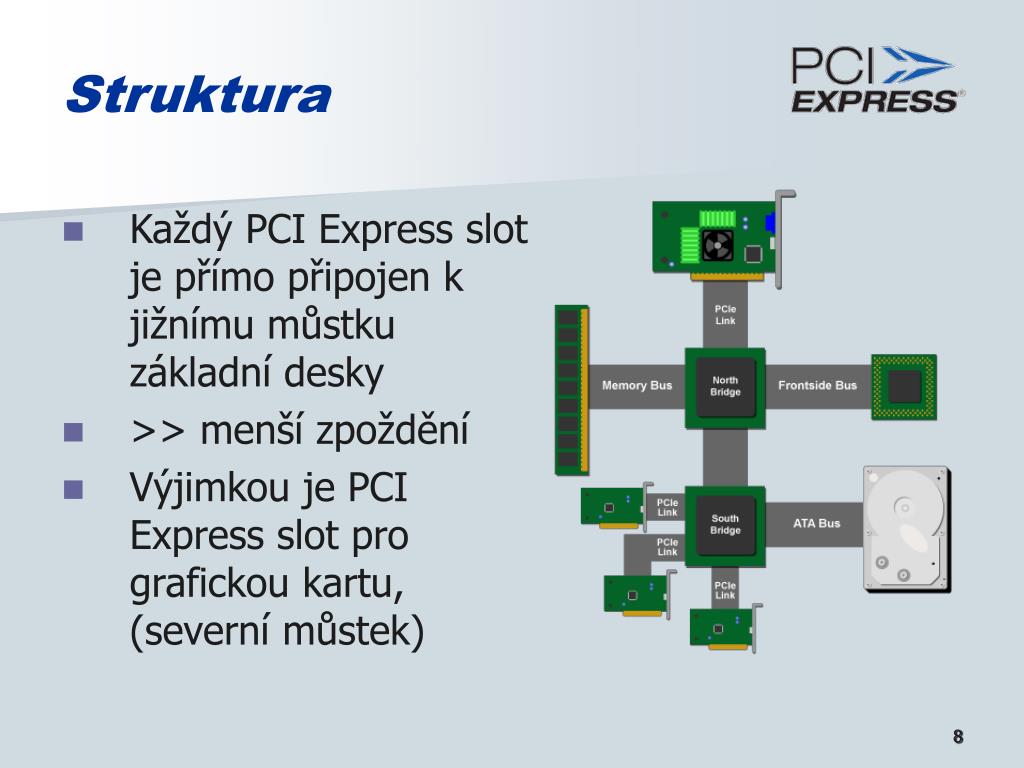

  8. Struktura • Každý PCI Express slot je přímo připojen k jižnímu můstku základní desky • >> menší zpoždění • Výjimkou je PCI Express slot pro grafickou kartu, (severní můstek)

  9. Lane, Link • využívá dva vodiče v diferenciálním zapojení Link reprezentuje komunikační kanál mezi dvěma zařízeními sběrnice Lanedva nízkonapěťové diferenciální páry - přijímací a vysílací

  10. Konektory Menší PCIe karty zapadnou do větších PCIe slots Počítač jednoduše ignoruje zbývající kontakty • Například: • x4 může být zapojena do x16 slotu • x16 karty jsou příliš velké do x4 sloty.

  11. Konektory - porovnání PCI Express PCI AGP

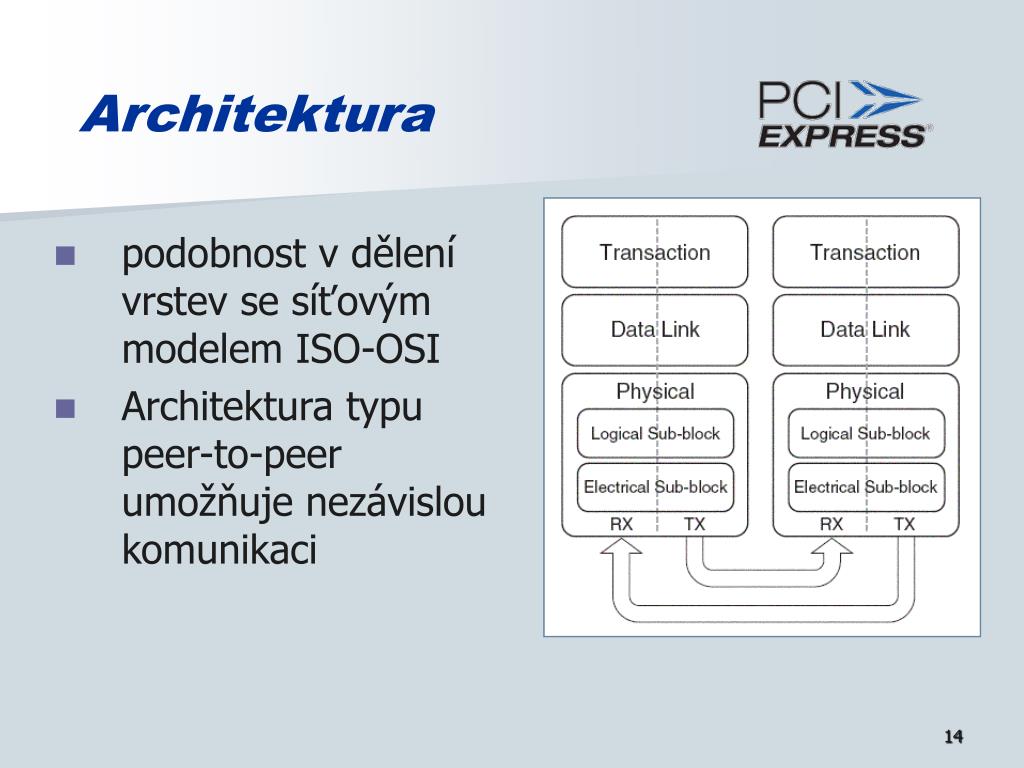

  12. Architektura • podobnost v dělení vrstev se síťovým modelem ISO-OSI • Architektura typupeer-to-peer umožňuje nezávislou komunikaci

  13. Transakční vrstva • Hlavička • Vlastní data • Kontrolní součet PCI-e packet

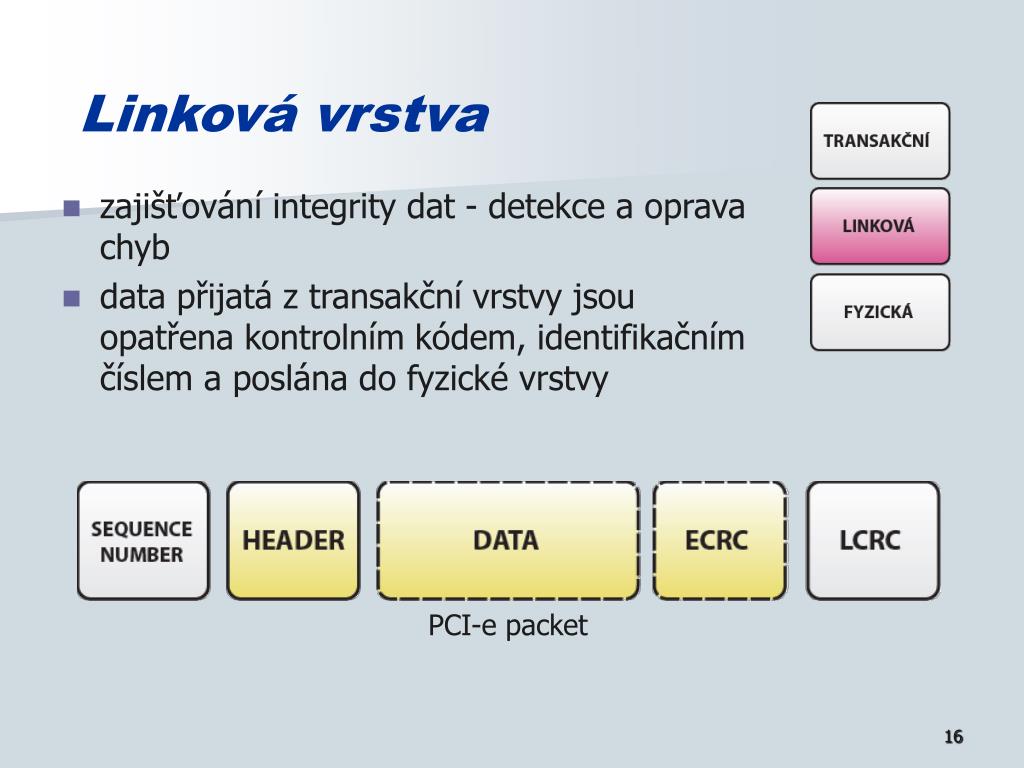

  14. Linková vrstva • zajišťování integrity dat - detekce a oprava chyb • data přijatá z transakční vrstvy jsou opatřena kontrolním kódem, identifikačním číslem a poslána do fyzické vrstvy PCI-e packet

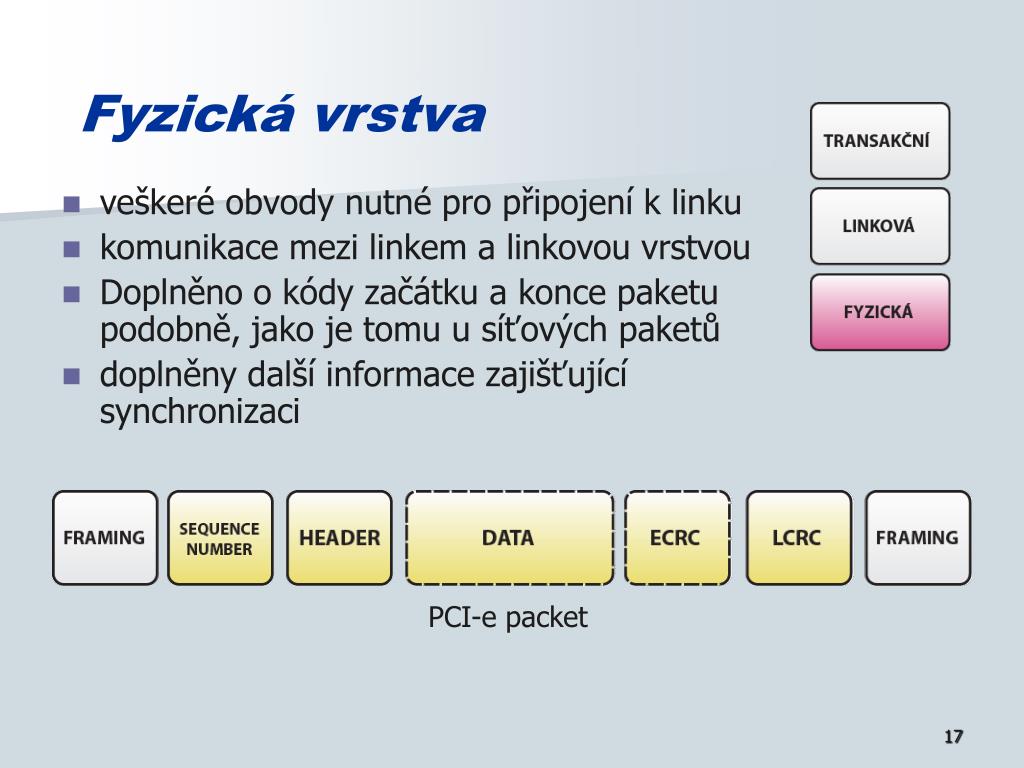

  15. Fyzická vrstva • veškeré obvody nutné pro připojení k linku • komunikace mezi linkem a linkovou vrstvou • Doplněno o kódy začátku a konce paketu podobně, jako je tomu u síťových paketů • doplněny další informace zajišťující synchronizaci PCI-e packet

  16. Shrnutí + zvýšení propustnosti dat100% zpětná softwarová kompatibilita s PCI. + zmenšení rozměrů karet +zjednodušení návrhu plošných spojů +sjednocení různých platforem(síťové karty, grafické karty, komponenty PC, …) +připojovat zařízení pomocí kabelů - relativní složitost vlastního protokolu

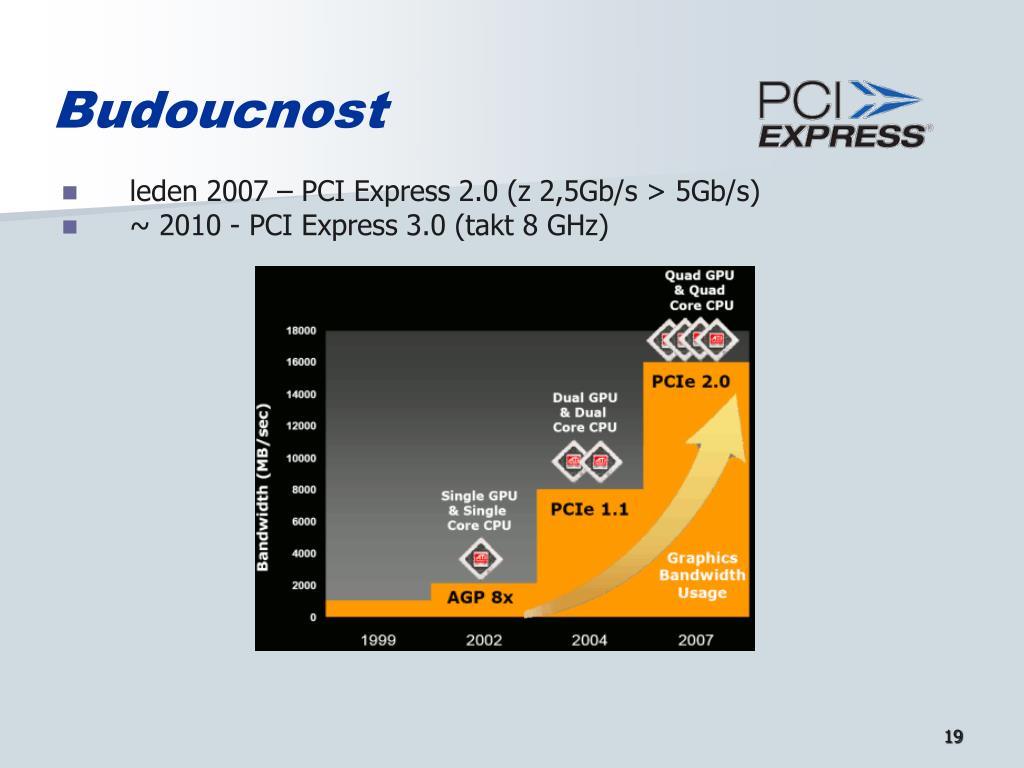

  17. Budoucnost • leden 2007 – PCI Express 2.0 (z 2,5Gb/s > 5Gb/s) • ~ 2010 - PCI Express 3.0 (takt 8 GHz)

  18. Konec! Děkuji za pozornost
