5788834

第八章 检测仪表概述

本章学习的主要内容:

1、检测仪表的基本概念

2、常用检测仪表

3、常用物理量检测的故障判断


5788834

§8-1检测仪表的基本概念

一、检测仪表的组成

显示记录

传感

转换放大

数据处理

检测仪表的组成框图


5788834

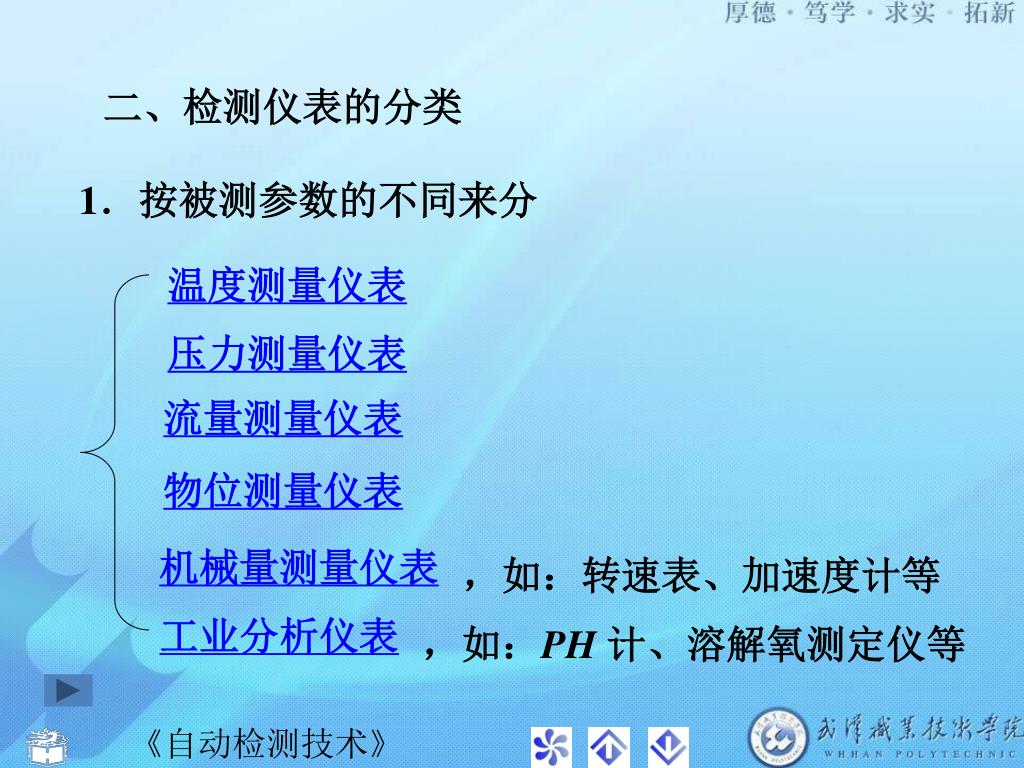

二、检测仪表的分类

1.按被测参数的不同来分

温度测量仪表

压力测量仪表

流量测量仪表

物位测量仪表

机械量测量仪表

,如:转速表、加速度计等

工业分析仪表

,如:PH 计、溶解氧测定仪等


5788834

温度测量仪表

ESCORT-20

温度测试仪

手持式红外测温仪


5788834

压力测量仪表

机械式压力表

数字压力表


5788834

流量测量仪表

超声波流量计

电磁流量计


5788834

物位测量仪表

智能型雷达物位仪

防爆超声波液位计


5788834

机械量测量仪表

如:转速表、加速度计等

加速度计

手持式数字转速表


5788834

工业分析仪表

如:PH计、溶解氧测定仪等

9010便携式溶解氧测定仪

便携式 PH 计


5788834

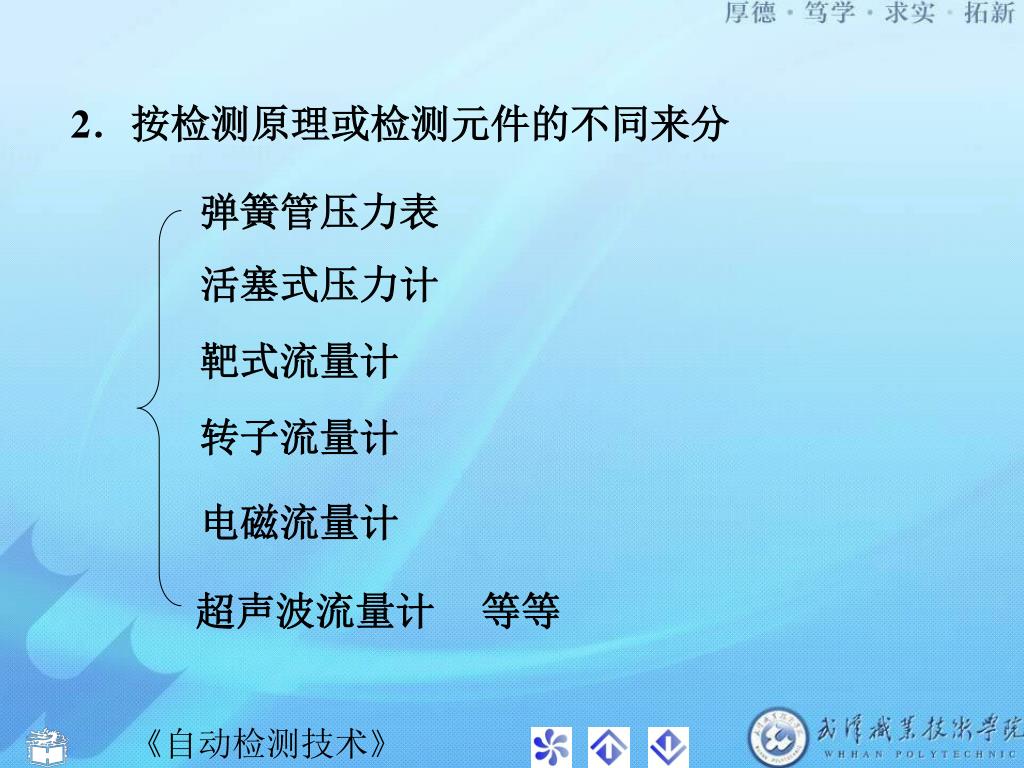

2.按检测原理或检测元件的不同来分

弹簧管压力表

活塞式压力计

靶式流量计

转子流量计

电磁流量计

超声波流量计 等等


5788834

弹簧管压力表

活塞式压力计


5788834

3.按仪表输出信号的特点与形式来分

开关报警式:如,一氧化碳报警器

模拟式:检测仪表的输出信号是连续变化的

模似量。如,各种指针式仪表以及

笔式记录仪表等

数字式:检测仪表的输出信号是离散的数字

量远传变送式:这类检测仪表常称

为变送器,是一种单元组合式仪表


5788834

指针式仪表

数字式仪表

家用一氧化碳报警器


5788834

三、变送器

变送器是从传感器发展而来的,凡能输出标准信号的单元组合式仪表就称为变送器。

1.气动变送器

气动浮筒液位变送器

气动压力变送器


5788834

2.电动变送器

电动变送器能将各种被测参数变换成0~10mA或4~20mA直流电流的统一标准信号,以便传送给自动控制系统中的其他单元。

数显温度计

热电偶/热电阻

温度变送器模块

一体化温度变送器


5788834

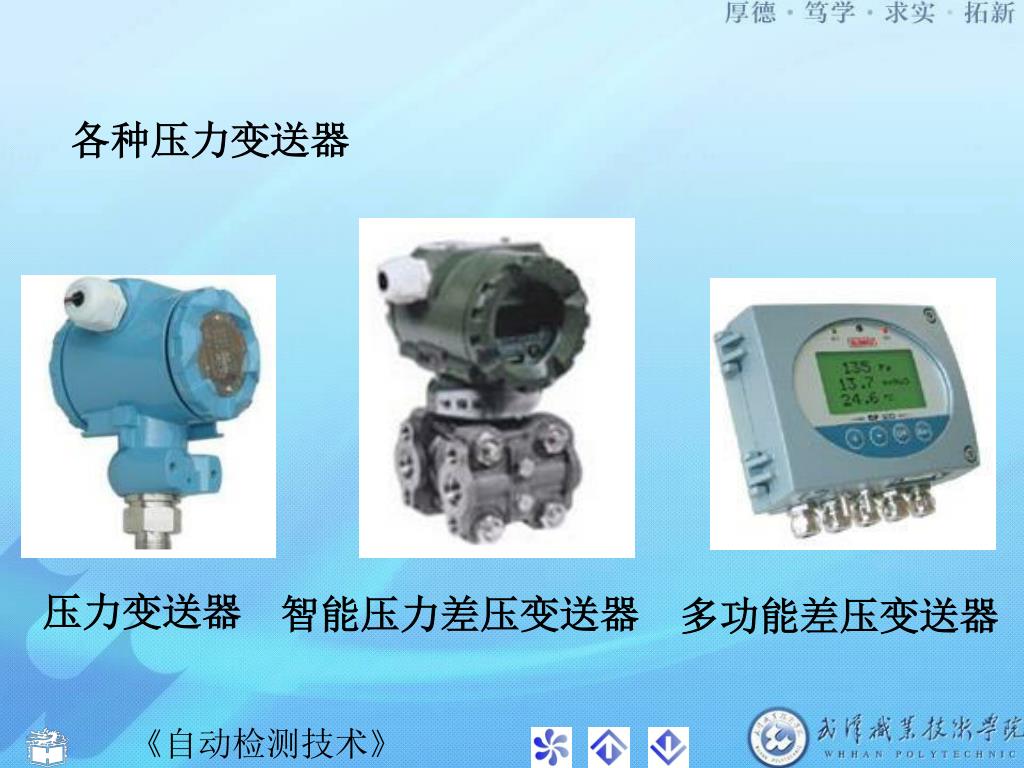

各种压力变送器

压力变送器

智能压力差压变送器

多功能差压变送器


5788834

§8-2常用检测仪表

一、温度检测仪表

温度检测仪表大多是把热电偶、热电阻测得的温度信号正比地转变为直流信号输出,并以单元组合仪表出现,即温度变送器。

目前我国生产的温度变送器输出信号多为4~20mA,输出为0~10mA的变送器也有少量生产。


5788834

SBWR 系列热电偶/热电阻温度变送器模块

外形图

安装接线图


5788834

SBWR 系列热电偶/热电阻温度变送器模块主要技术指标:

①测量精度:±0.1% 、±0.2% 、±0.5%;

②负载电阻:0~600Ω;

③冷端补偿误差:<1℃~2℃/K、E、J、S、B;

④电源、输出二线制:24VDC、4~20mA;

⑤环境温度:-25℃ ~ +85℃;

⑥电源:24VDC(特殊声明可采用12VDC供电);

⑦可具有防爆特性:本质安全型iaⅡCT4


5788834

SM320 手枪式红外测温仪

主要技术指标:

①测量范围: -32~320℃(-25~608℉);

②测量精度: ±2℃(±4℉)或±2%;

③分辨力: 0.1℃ (0.1℉);

④响应时间: 500ms;

⑤使用环境: 0~50℃(32~122℉),

10~90%RH;

⑥电源: 9V 6F 22;

⑦外型尺寸: 155×56×187mm;

⑧重量: 220克


5788834

二、压力检测仪表

压力或差压检测仪表通常是将测量的现场压力或差压信号转换成标准的信号输出,即压力、差压变送器。其检测方式有电容式、压阻式、电感式、振动频率式等。

1151系列电容压力/压差变送器外形图


5788834

1151系列电容压力/压差变送器的主要特点:

(1)具有高精度、高可靠性、稳定性好;

(2)量程、零点外部连续可调;

(3)小型、重量轻、坚固抗振;

(4)量程、零点外部连续可调 ;

(5)正迁移可达500%;负迁移可达600%;

(6)单向过载保护特性好;

(7)防爆结构,全天候使用。


5788834

1151系列电容压力/压差变送器的主要功能参数:

(1)使用对象:液体、气体和蒸气

(2)测量范围:0~0.1kPa至0~40MPa

(3)输出信号:4~20mADC

(4)供电电源:12~45VDC,一般为24VDC

(5)静压和过载压力:4、10、25、32MPa

(6)量程和零点:外部连续可调


5788834

三、流量检测仪表

新型流量仪表的类型及采用的原理一览表


5788834

1. 典型流量仪表的结构及原理

(1) 涡街流量计(也叫漩涡流量计 )

结构原理图

外形图


5788834

结构原理图

外形图


5788834

(3) 质量流量计

结构原理图

外形图


5788834

(4)其他流量计

玻璃转子流量计

超声波流量计


5788834

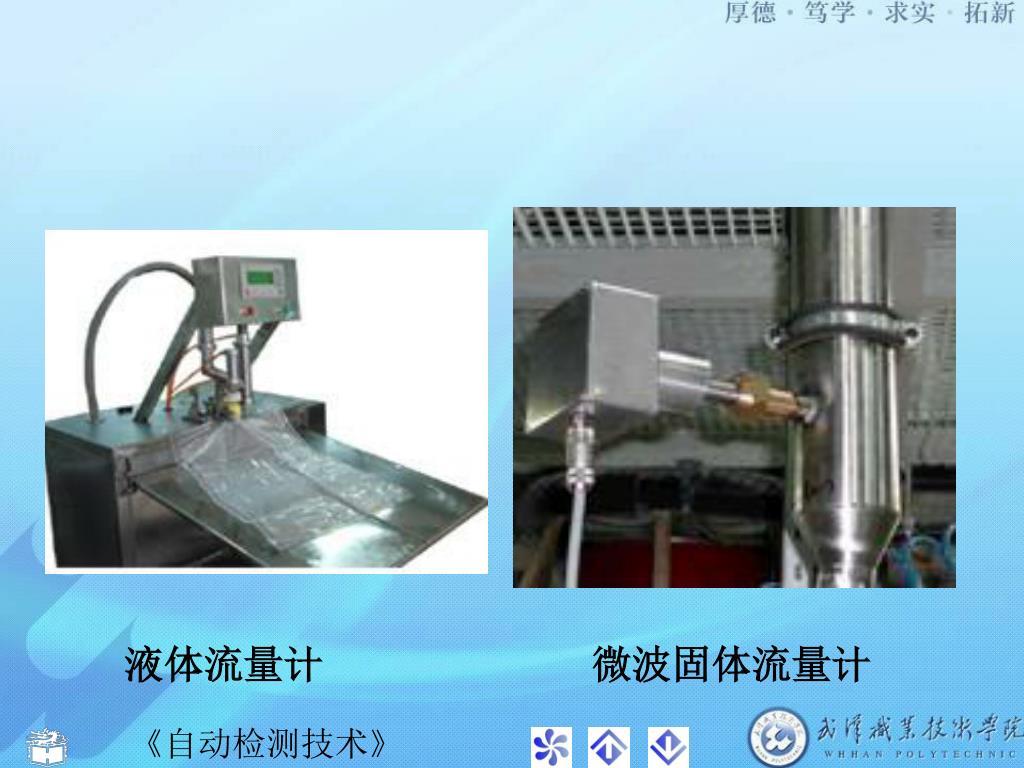

液体流量计

微波固体流量计


5788834

2. 流量仪表的选用

由于流量仪表的原理结构特点不同,因而有不同的物理特性和适用场合。为了使用好流量仪表,选用时必须考虑以下要求及条件:

(1)按流量计对被测介质的适用性选择

(2)按照流量范围或流量刻度选用

(3)按照工艺要求及流量参数变化选择

(4)按照安装要求选用


5788834

四、物位检测仪表

物位检测仪表用于测控物料的位置。

液体物位:液位和界面

物位

固体物位(料位):粉料位、颗粒料位

和块料位


5788834

1.电容物位仪

主要特点:

①能够测量强腐蚀性的液

体,如酸、碱、盐、污

水等。

②可测量高温、高压介质;

过程温度-40~220℃;

过程压力-0.1~4.0MPa

AM90系列电容物位仪


5788834

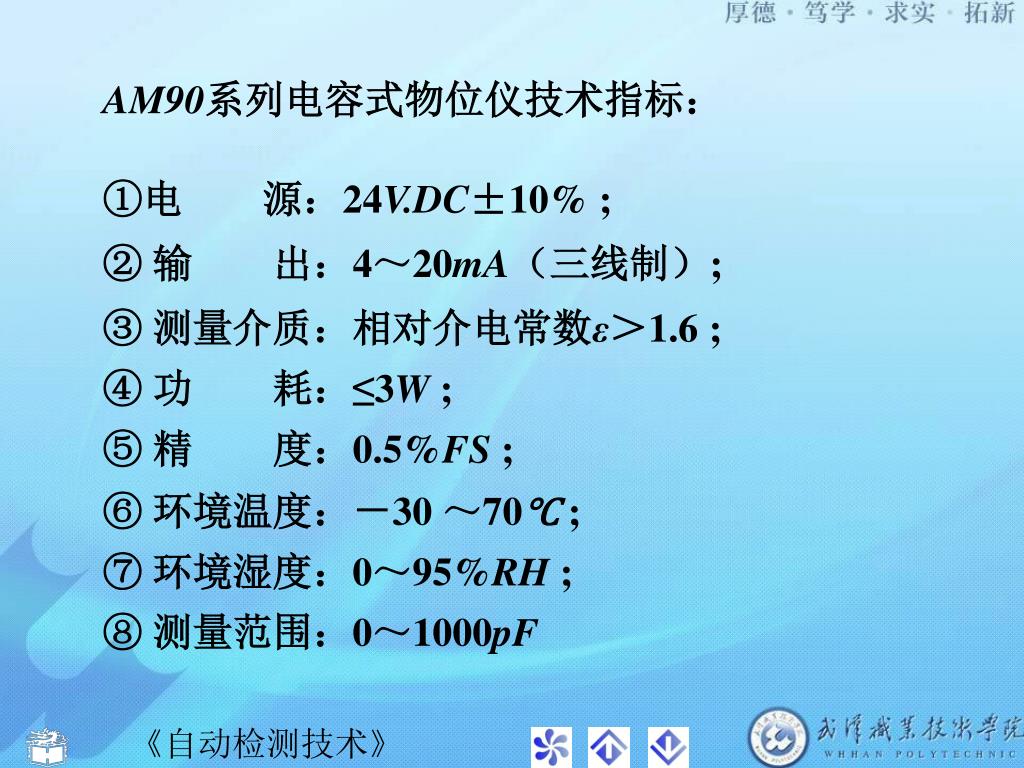

AM90系列电容式物位仪技术指标:

①电  源:24V.DC±10% ;

②输  出:4~20mA(三线制);

③ 测量介质:相对介电常数ε>1.6 ;

④ 功  耗:≤3W ;

⑤ 精  度:0.5%FS ;

⑥ 环境温度:-30 ~70℃ ;

⑦ 环境湿度:0~95%RH ;

⑧ 测量范围:0~1000pF


5788834

AM90系列电容式物位仪应用:

①化 工 厂:检测涤纶、氨纶、酸、碱等化工原料

的液位

②环 保:检测污水液位

③ 锅 炉 厂:检测压力容器内介质的液位

④ 液力机械:检测润滑油液位

⑤ 粮食部门:检测食用油液位

⑥ 油 田:检测成品油液位

⑦ 油 漆 厂:检测油漆液位


5788834

2.超声波物位计

主要特点:

①连续液位测量,最大量程12m;

②安装方便,启动简单;

③编程可用红外手持编程器;

④ETFE或PVDF传感器抗化学腐

蚀;

⑤专利的声智能信号处理;

一体化超声波液位计外形图

⑥很高的信/噪比


5788834

7ML5221一体化超声波液位计主要技术指标:

①分辨率 ≤3mm;

②精度:量程的0.15%或6mm,取其较大值;

③重复性 ≤3mm;

④盲区 0.25M;

⑤刷新时间≤5s;

⑥温度补偿:整个温度范围内的补偿功能

7ML5221一体化超声波液位计产品应用:

◆供水、水处理行业的液位测量

◆化工储罐的液位测量


5788834

3.其他物位检测仪表

防爆音叉料位发讯器(电阻式物位仪表)

光导电子液位仪

磁致伸缩液位计


5788834

§8-3 常用物理量检测的故障判断

一、温度检测故障的判断

故障现象:

温度指示不正常,偏高或偏低,或变化缓慢甚至不变化等。

在排除热电偶和补偿导线极性接反、热电偶或补偿导线不配套等因素后可以按以下思路逐步进行判断和检查。


5788834

检查温度变送器、控制系统输入口

温度检测故障的判断流程

检查热电偶接线盒

测量mV信号

抽出热电偶检查

检查自由端温度是否变化

检查补偿导线是否绝缘、老化

检查工艺因素


5788834

二、流量检测故障的判断

故障现象:

流量指示不正常,偏高或偏低。

以电动差压变送器为例(1151DP、1751DP) :

◆在处理故障时应向工艺人员了解故障情况,了解

工艺情况。

如:被测介质情况,机泵类型,简单工艺流程等


5788834

检查仪表、集散控制系统输入信号

流量检测故障的判断流程

检查差压变送器零位

检查平衡阀是否内漏

检查导压管、隔离液

对差压变送器校正

检查工艺原因


5788834

三、压力检测故障的判断

故障现象:

某一化工容器压力指示不正常,偏高或偏低,或不变化。

以电动压力变送器为例(1151GP、1751GP):

◆了解被测介质是气体、液体还是蒸汽,了解简单

工艺流程。


5788834

压力检测故障的判断流程

检查仪表、集散控制系统输入信号

检查压力变送器零位

检查取压管线

调校压力变送器

检查工艺因素


5788834

四、液位检测故障的判断

故障现象:

液位指示不正常,偏高或偏低。

以电动浮筒液位变送器为检测仪表:

◆了解工艺状况、工艺介质,被测对象是精馏塔、

反应釜,还是储罐(槽)、反应器。


5788834

检查仪表、集散控制系统输入信号

液位检测故障的判断流程

检查浮筒液位计零位

检查浮筒液位计是否泄漏

检查玻璃液位计

检查工艺因素
