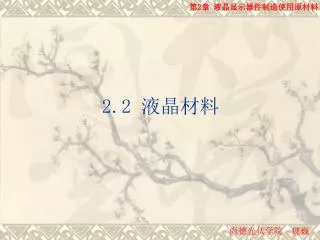

  1. 第2章 液晶显示器件制造使用原材料 2.2 液晶材料 尚德光伏学院 魏巍

  2. Glass substrate Black matrix TFT Polarizer film Color filter Sealant Protective film Anisotropic conductor Common film electrode TAB Alignment film Connection Liquid crystal Control IC Capacitor Display electrode Printed circuit board Polarizer Edge light Driver LSI Light diffuser Spacer Reflector Prism Waveguide plate sheet 2.2 液晶材料 尚德光伏学院 魏巍

  3. 第2章 液晶显示器件制造使用原材料 年份 LCD类型 典型应用产品 新材料或应用的典型的液晶材料 1970 DSM 合式计算机 西夫碱 1974 TN-LCD 手表、计算机 氰基联苯 1979 点阵TN-LCD LCD游戏机、电子字典 苯基环已烷 1982 点阵图形TN-LCD 测量仪表、袋装计算机、汽车仪表 二苯基环已烷 环已基二 苯基环已烷 1986 STN-LCD 文字处理机、PC机 炔类液晶 1987 DSM-LCD AM-LCD 黑－白投影器、袋装电视机 乙烷类液晶 1989 FSTN-LCD TFT-TN-LCD 膝上计算机、摄像机、计算机显示器 SFM及DFS化合物 2.2 液晶材料 LCD和LC的发展史 尚德光伏学院 魏巍

  4. 第2章 液晶显示器件制造使用原材料 Z Z’ X B A B’ Y 2.2 液晶材料 2．2．1 液晶的分子结构与性质 液晶分子的结构 X，Y称为末端基团 R－(烷基) RO－(烷氧基) －CN(氰基) －F －CF A称为连接基团 B，B’称为环体系 环己烷 嘧啶环 Z，Z’称为侧向基团 －F －CN －CH3 尚德光伏学院 魏巍

  5. 第2章 液晶显示器件制造使用原材料 末端基团不但影响到液晶分子的相行为和相结构，而且影响到液晶分子的其他物理性质，如弹性常数比( 环体系之间的连接基团A主要用来增大分子长和宽的比，它除了影响到液晶分子的极性和柔韧性外，对液晶的 )、介电各向异 ， 和粘 性( )等。 度等特性也有不同程度的影响。 2.2 液晶材料 2．2．1 液晶的分子结构与性质 末端基团 环体系 环体系是液晶分子结构中最重要的组成部分，它在很大程度上赋予液晶分子介晶相行为，不但影响液晶的溶解度，而且也影响 和粘度等特性。 ， ， ， 连接基团 尚德光伏学院 魏巍

  6. 第2章 液晶显示器件制造使用原材料 2.2 液晶材料 2．2．2 显示用液晶材料 TN显示用液晶材料 约为0.15；粘度在40～45cP(20℃)左右。 清亮点在60℃左右； 用 等液晶单体来调制 尚德光伏学院 魏巍

  7. 第2章 液晶显示器件制造使用原材料 2.2 液晶材料 2．2．2 显示用液晶材料 STN显示用液晶材料 STN显示用液晶材料的特性参数一般在下列范围内： 下列几种类型的液晶化合物可用来调制STN显示用液晶: (1) 含有两个或三个环的苯基环已烷类液晶 (2) 嘧啶类、炔类液晶 (3) 含氟链烯基类液晶 尚德光伏学院 魏巍

  8. 第2章 液晶显示器件制造使用原材料 2.2 液晶材料 2．2．2 显示用液晶材料 AM显示用液晶材料 AM显示除了要求液晶材料具有超低粘度外，还要求液晶材料具有高电阻率、高电荷保持率，以及适当的介电各向异性。 含氟或多氟液晶材料 Y为F，OCF3，CF3等 式中： X为F，H Z1，Z2，Z3为单键、—CH2CH2等 为 l，m，n分别等于0，1，2 尚德光伏学院 魏巍

  9. 第2章 液晶显示器件制造使用原材料 2.2 液晶材料 2．2．3 混合液晶的调制 液晶配制原理 液晶的配置原理是根据液晶显示屏驱动条件及对温度、响应时间等电光参数的要求，以及液晶盒结构的设计计算出液晶材料的各项参数值，从参数表中选取所需规格的液晶并计算其配比。再根据扭曲角及各液晶的扭曲能力，计算手性材料的用量，使液晶材料的电光性能得到满足。 在混合液晶的调制过程中，应考虑到工作温度范围和物理系数的调节两方面的问题。 尚德光伏学院 魏巍

  10. 第2章 液晶显示器件制造使用原材料 2.2 液晶材料 2．2．3 混合液晶的调制 工作温度范围 液晶材料的工作温度范围是材料的重要特性，在由多种单体液晶形成的混合液晶体系中，可由下式估算出体系的清亮点温度 式中， 为组分i的清亮点； 为组分i的摩尔分数。 混合液晶的清亮点只要满足显示要求就可以了， 不适当地提高清亮点将会增大材料的成本。 尚德光伏学院 魏巍

  11. 2.2 液晶材料 2．2．3 混合液晶的调制 物理参数的调节 液晶各物理参数与显示技术间的关系 液晶材料物性 液晶材料物性 介电各向异性 多路驱动能力 弹性常数 响应时间 粘度 驱动电压 液晶材料玻璃温度 光学各向异性 对比度 螺距 视角 有序参数 液晶材料相变温度 工作温度区间 尚德光伏学院 魏巍

  12. 2.2 液晶材料 2．2．3 混合液晶的调制 在混合液晶的调制过程中，应全面地考虑各个参数间的匹配，不能片面强调一个因数而忽略了其他的因素，尽可能做到所有参数的最佳匹配。 在STN显示中，往往采用所谓的“四瓶体系”(Four Bottle System)，它容许独立的改变阈值电压和双折射，而不会明显改变液晶的其他特性。 尚德光伏学院 魏巍

  13. 2.2 液晶材料 2．2．4 液晶使用过程 液晶的配制 ①在精度为0.001的电子天平上准确称取液晶及手性材料的重量，放置于一洁净的玻璃瓶中混合。 ②将混合好的液晶置于加热器上边加热边搅拌直至清亮点后停止加热，继续搅拌10～30分钟，视总量而定。 ③贴标签，注明液晶型号、配比、配制者及配制时间等，交灌注使用。 液晶灌注原理 将液晶经真空脱气处理，利用毛细作用和气压差的作用将液晶注入液晶盒。 尚德光伏学院 魏巍

  14. 2.2 液晶材料 2．2．4 液晶使用过程 液晶灌注过程 空盒插篮 置入真空室 抽真空 灌注液晶 充气加压 保持一定时间 取出封口 液晶材料的储存及使用注意事项 ①密闭、避光保存。 ②液晶配制时，应将所使用容器及工具用丙酮清洗干净。 ③因液晶种类较多，配制好的液晶，液晶型号、配比、配制时间及配制人等应标记清楚。 ④液晶灌注剩余的液晶放在洁净柜中。 尚德光伏学院 魏巍
