闽南理工学院. 电工电子实验室. DT — 830B 数字万用表 的组装. 一 、 实训目的. 1 、掌握电子元件焊接的基本技能 2 、掌握识别各类电子元件的方法 3 、了解电子产品的制作环节和过程 4 、增强分析、解决问题的能力 5 、培养团队协作能力精神. 二 、 焊接知识回顾. 电子元件焊接操作要领 电子元件的识别和元件管脚的加工 焊点的质量检查和判断方法. 三 、 万用表的制作流程. 分拣元件. 焊接. 组装. 应用. 调试. 分拣元件环节. 成套万用表散件分为： 焊接件 -- 组装件 --. 焊接环节.

asher-rose
Download Presentation

闽南理工学院

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

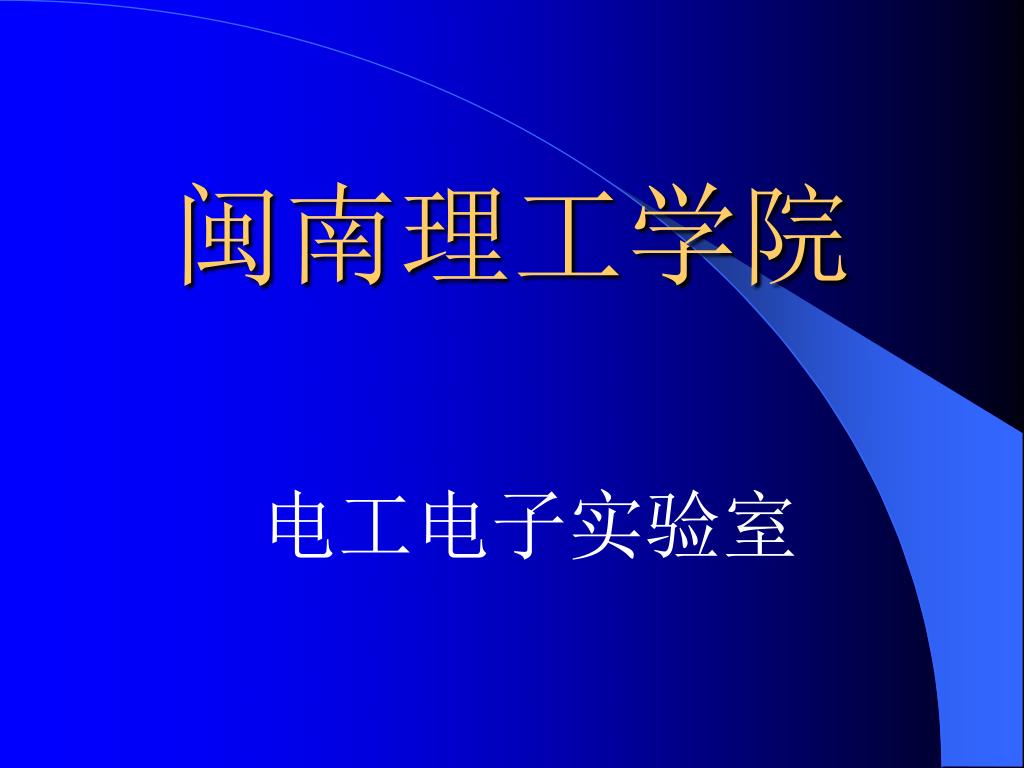

  1. 闽南理工学院 电工电子实验室

  2. DT—830B数字万用表的组装

  3. 一、实训目的 • 1 、掌握电子元件焊接的基本技能 • 2 、掌握识别各类电子元件的方法 • 3 、了解电子产品的制作环节和过程 • 4 、增强分析、解决问题的能力 • 5 、培养团队协作能力精神

  4. 二、焊接知识回顾 • 电子元件焊接操作要领 • 电子元件的识别和元件管脚的加工 • 焊点的质量检查和判断方法

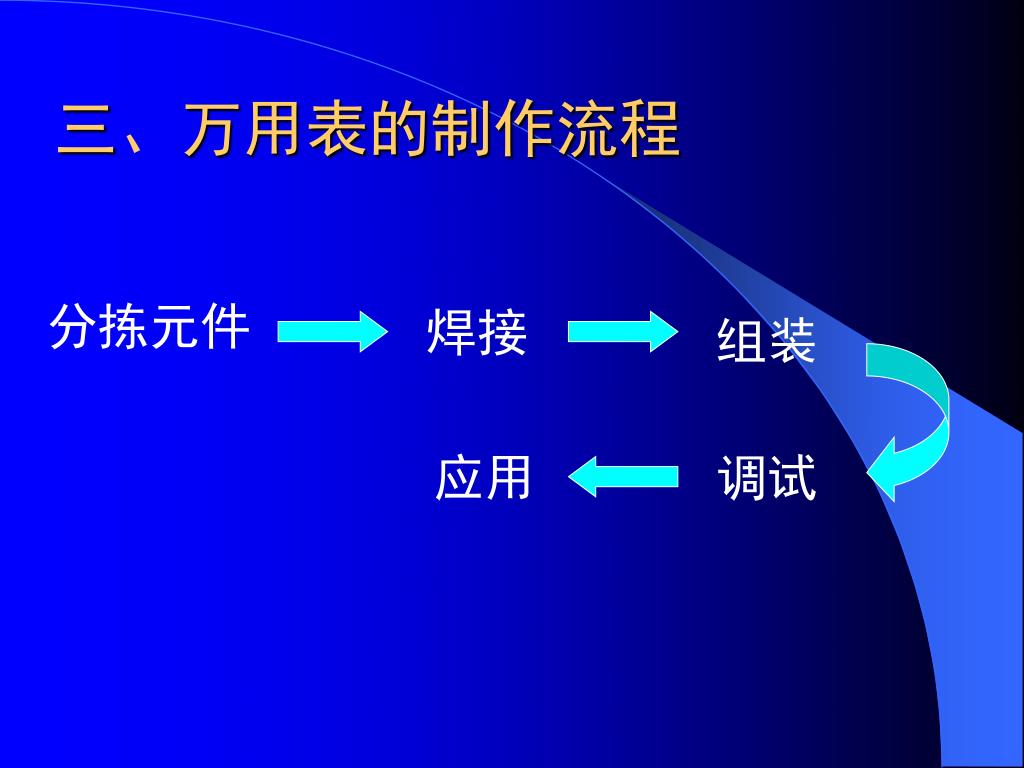

  5. 三、万用表的制作流程 分拣元件 焊接 组装 应用 调试

  6. 分拣元件环节 成套万用表散件分为： • 焊接件-- • 组装件--

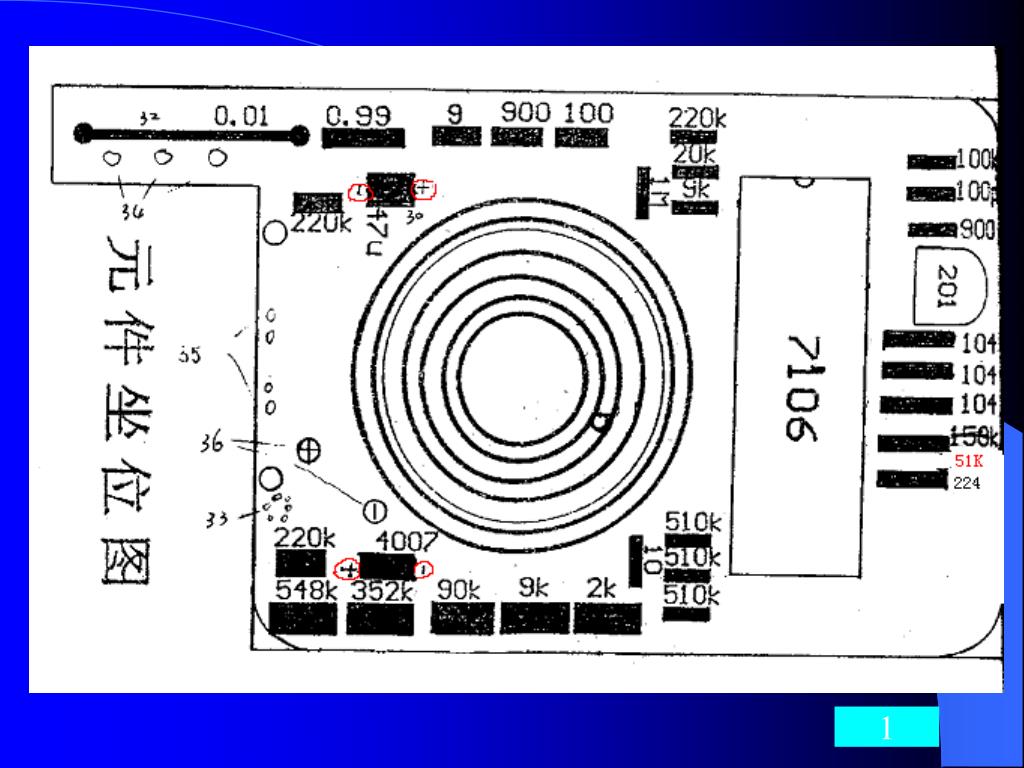

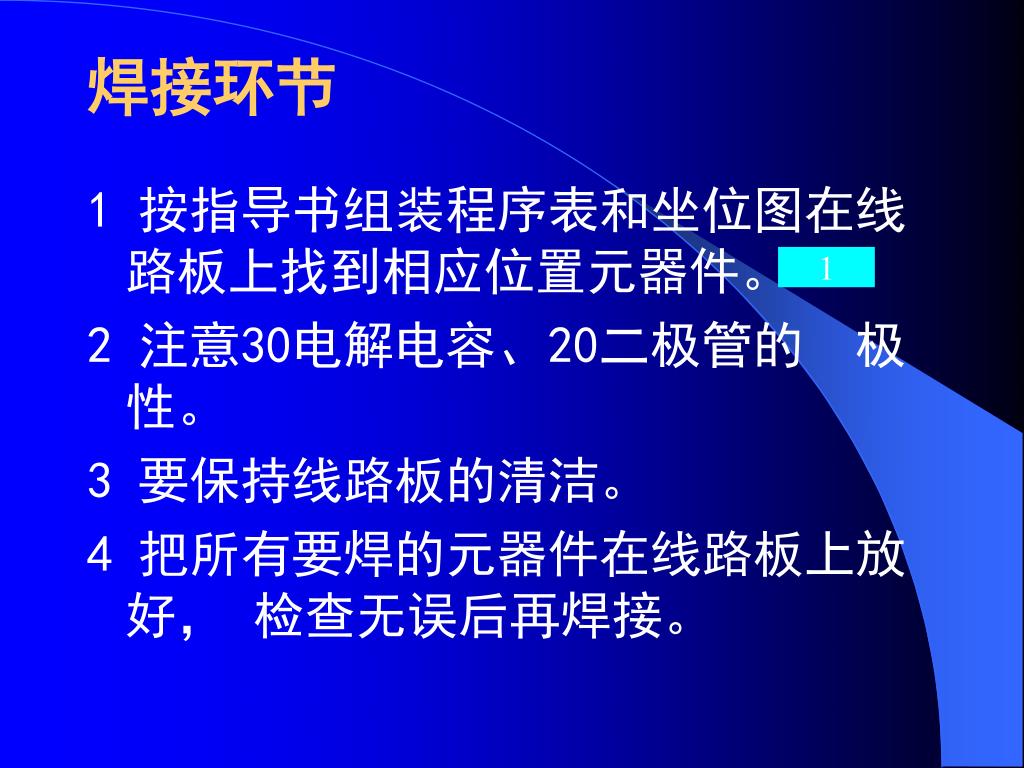

  7. 焊接环节 1 按指导书组装程序表和坐位图在线路板上找到相应位置元器件。 2 注意30电解电容、20二极管的 极性。 3 要保持线路板的清洁。 4 把所有要焊的元器件在线路板上放好， 检查无误后再焊接。 1
