8

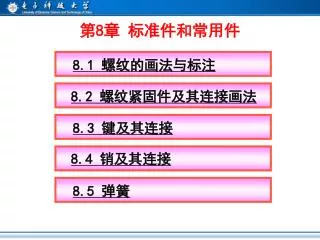

第8章 标准件和常用件

8.1 螺纹的画法与标注

8.2 螺纹紧固件及其连接画法

8.3 键及其连接

8.4 销及其连接

8.5 弹簧


8

教学要求

1、了解螺纹的形成、结构和要素。

2、掌握内、外螺纹的画法及螺纹连接画法。

3、了解螺纹的尺寸标注。

4、掌握常用螺纹紧固件的连接画法。

5、了解键、销的种类和画法。


8

在各种机器、仪器及设备中,螺纹紧固

件、键、销等零件都被广泛应用,他们

的结构、尺寸、规格和质量国家都制定

了相应的标准,因此将他们统称标准件,

在画法和标注应严格遵守相关规定。


8

8.1 螺纹

一、 螺纹的形成

(a)在车床上加工外螺纹

(b)在车床上加工内螺纹

螺纹可认为是在圆柱体(或圆锥体)表面上沿螺旋线所形成的螺旋体,具有相同轴向断面的连续凸起和沟槽的结构称为螺纹。


8

二、 螺纹的结构要素

1、牙型

牙型是指在通过沿螺纹轴线的断面上的螺纹轮廓线。螺纹牙型有三角形、梯形、锯齿形等,不同种类的螺纹牙型有不同的用途。


8

(1)连接螺纹

粗牙普通螺纹

连接螺纹

细牙普通螺纹

牙型代号为:M

管螺纹

非螺纹密封管螺纹牙型代号G

螺纹密封管螺纹牙型代号有:

Rc Rp R


8

(2)传动螺纹

梯形螺纹

螺纹代号:Tr

锯齿形螺纹

螺纹代号:B


8

2、螺纹的直径

大径:与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径。

小径:与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径。

中径:一个假想圆柱的直径,该圆柱的母线通过牙型上凸起和

沟槽宽度相等的地方称为中径。


8

3、线数

单线螺纹

双线螺纹


8

4、螺距、导程

螺距:螺纹相邻两牙在中径线上对应两点间的轴向距离。

导程:为同一条螺旋线上相邻两牙在中径线上对应两点

间的轴向距离

导程=螺距

导程=线数x螺距


8

5、旋向

顺时针旋入的螺纹,称为右旋螺纹;

逆时针旋入的螺纹,称为左旋螺纹。

(b)右旋螺纹

(a)左旋螺纹


8

三、螺纹的规定画法

1、外螺纹的规定画法


8

1、外螺纹的画法

倒角圆省略不画

小径画成3/4的细实线圆

小径画细实线


8

2、内螺纹的规定画法

倒角圆省

略不画

(a) 内螺纹的剖视画法

(b) 带孔的内螺纹剖视画法

(c) 内螺纹的不剖画法


8

2、内螺纹的画法

不通螺纹孔的画法


8

0.5D

120°

不穿通螺纹孔的画法:

钻孔

攻丝

容易出错的地方


8

绘制不通孔螺纹时,钻孔深

度和螺孔深度应分别画出。

(a)钻头

(b) 孔

(c)不通螺孔


8

螺尾的规定画法


8

螺纹相贯线的画法

(a)螺纹孔与通孔相交

(b)螺纹孔与螺纹孔相交


8

A

旋入深度

A

3、内、外螺纹的连接画法

A-A

按不剖画

内、外螺纹剖面线方向相反

画图要点:

大径线和大径线对齐;小径线和小径线对齐。

旋合部分按外螺纹画;其余部分按各自的规定画。


8

画图步骤:

(1)先画外螺纹;

(2)再确定内螺纹的端面位置。

注意:(1)大小径分别对齐;

(2)剖面线画到粗实线。


8

内外螺纹连接画法


8

四、螺纹的规定标注

由于螺纹采用了简单的规定画法,为此应在图样上按规定格式进行标注。

有关螺纹标注的注意事项

1、粗牙螺纹不标注螺距,细牙螺纹必须标注螺距。

2、单线螺纹不标注导程,多线螺纹应标注"导程。

3、右旋螺纹不标注,左旋螺纹标注代号"LH"。


8

4、普通螺纹必须标注螺纹的公差带代号,当中径和大径的公差带代号不同时,先注中径公差带代号,后注大径公差带代号,相同时只注一个。

5、梯形螺纹只注中径的公差带代号。

6、中等旋合长度其代号"N"可省略不注。

7、非标准螺纹必须画出牙型并标注全部尺寸。


8

1、粗牙普通螺纹

标注时不注螺距

M24-5g6g-S

大径公差代号

中径公差代号

螺纹的旋合长度用字母S(短)、N(中)、L(长)表示,当为中等旋合长度时,此代号可省略不注。


8

2、细牙普通螺纹

要注螺距


8

细牙普通螺纹(要标注螺距)


8

3、梯形螺纹

单线、右旋梯形螺纹标注


8

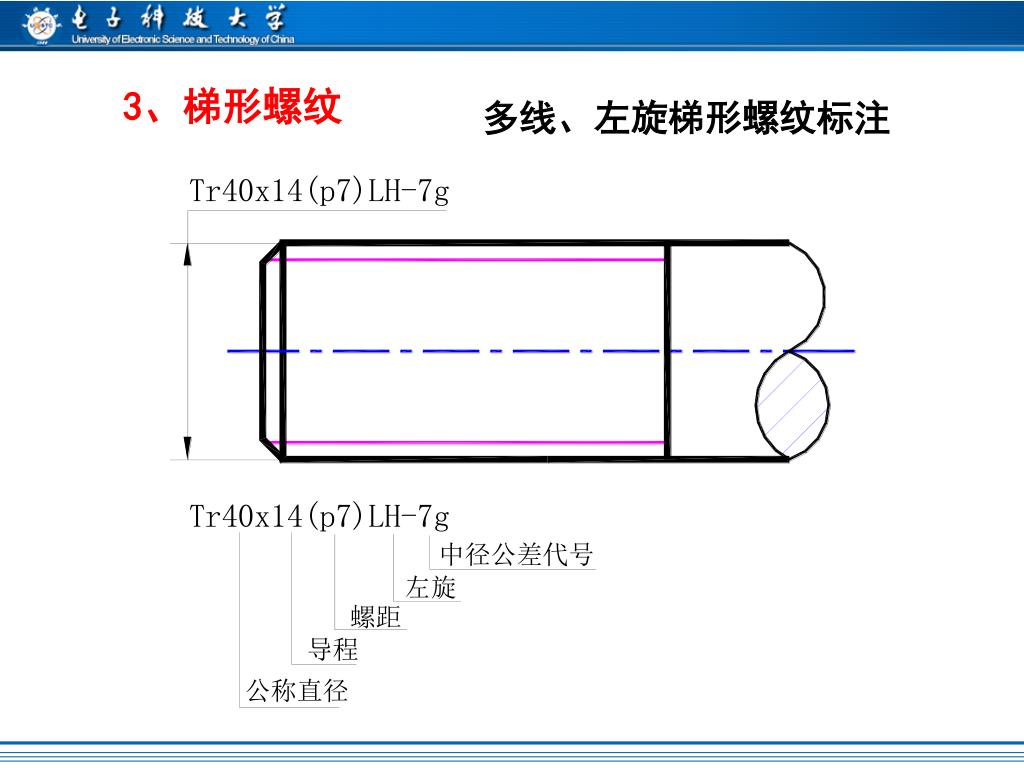

3、梯形螺纹

多线、左旋梯形螺纹标注


8

4、锯齿形螺纹

单线、右旋锯齿形螺纹标注


8

3、管螺纹的标记

(2) 螺纹密封管螺纹的标记

螺纹密封的管螺纹:圆柱内螺纹代号为Rp,圆锥内螺纹代号

为Rc,圆锥外螺纹代号为R。

(1) 非螺纹密封管螺纹的标记

非螺纹密封的管螺纹公差等级对外螺纹分A、B两级,内螺纹只有一种等级。


8

8.2 螺纹紧固件及其连接画法

一、 螺纹紧固件的种类及其规定标记

常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等,它们都属于标准件,由专门的工厂成批生产,在一般情况下,都不需要单独画零件图,只需按规定进行标记,根据标记就可以从相应的国家标准中查到它们的结构型式和尺寸数据。


8

1、常用螺纹紧固件的种类

双头螺柱

六角头螺栓

六角螺母

六角开槽螺母

内六角圆柱头螺钉

开槽圆柱头螺钉

开槽沉头螺钉

紧定螺钉

平垫圈 弹簧垫圈 圆螺母用止动垫圈 圆螺母


8

螺栓的规定标记

2、螺纹紧固件的规定标注

六角头螺栓

标记为:螺栓 GB/T5782-2000-M10X35


8

螺钉标记示例

圆柱头螺钉

规定标记:

螺钉 GB/T65-2000-M10X25


8

螺钉标记示例:

沉头螺钉

规定标记:

螺钉 GB/T68-2000-M10X30


8

螺母标记示例

六角螺母

规定标记:

螺母 GB/T6170-2000-M20


8

垫圈标记示例

平垫圈

规定标记:

垫圈 GB/T97.1-1988-20-140HV


8

二、 常用的螺纹紧固件的比例画法

螺纹连接件可根据标记从相应的国家标准中查到它们的结构型式和尺寸数据,但为了简便画图,通常采用比例画法。


8

1、六角螺母的比例画法

H=0.8d

R=1.5d

W=2d

d1=0.85d

R1=d

r--作图决定

s--作图决定


8

2、螺栓的比例画法


8

3、螺柱的比例画法


8

4、常用螺钉的比例画法


8

5、常用垫圈的比例画法


8

三、螺纹紧固件的连接画法

1、规定画法

(1) 两个零件接触面处只画一条线,不接触面画两条线。

(3) 在剖视图中,当剖切平面通过实心件或标准件(螺栓、双头螺柱、螺钉、螺母、垫圈等)时,则这些零件均按不剖绘制,即只画外形。

(2) 在剖视图中,相邻两零件的剖面线方向应该

相反,而同一个零件在各剖视图中,剖面线的方

向和间隔应该相同。


8

2、螺栓连接


8

螺栓连接


8

0.3d

L

δ2

δ1

螺栓连接画法

  • 被连接件的孔径=1.1d

  • 两块板的剖面线方向相反

  • 两被连接件接触面形成一

    条轮廓线。

  • 螺栓、垫圈、螺母按不剖画

  • 螺栓的螺纹大径和被连接件光孔之间有两条轮廓线,零件接触面轮廓线在此之间应画出。

  • 螺栓的有效长度按下式计算

计算后查表取标准值

L=δ1+ δ2+0.15d(垫圈厚) +0.8d(螺母)+0.3d


8

先从俯视图画起

步 骤


8

螺栓装配图简化画法


8

3、螺柱连接

用于被连接零件之一较厚或不允许钻成通孔的情况。

螺柱


8

螺柱连接演示


8

L

螺柱连接画法

注意:

1、螺柱的旋入端必须 全部地旋入螺孔内。

2、旋入端的螺纹终止线应与两个被连接零件的接触面平齐。

δ1

bm

3、螺纹孔的深度应大于旋入端长度,螺孔深一般是bm+(0.3-0.5)d。

4、L是紧固端长度,

bm是旋入深度。

bm同螺钉连接,由被连接件的材料决定。

L=  +0.15d+0.8d+0.3d


8

4、螺钉连接

用于不经常拆卸和受力较小的连接中。


8

螺钉连接


8

画螺钉连接时应注意的问题:

( 1)为使螺钉连接牢固,螺钉装入后,其上的螺纹终止线必须高出下板的上端面。

(2)螺钉头部的一字槽(在投影为圆的视图上)不按投影关系绘制,应画成与中心线成45°的方向,

也可用两倍于粗实线宽度的粗线绘制。


8

螺钉连接画法


8

正确画法

常见的几种错误画法

螺纹终止线应画

到什么位置?

允许将螺纹画到底

螺钉末端应画

到什么位置?


8

画在何处?

应为120度

剖面线画到

粗实线位置

倾斜45度


8

常见螺钉连接图

十字槽沉头螺钉

开槽沉头螺钉

圆柱头螺钉

内六角头螺钉


8

[例1] 判断下列螺纹画法的正误。

错误

错误

正确

错误

正确


8

[例2] 分析螺纹画法中的错误,将正确画法画在 下面位置。


8

[例3] 分析下列螺纹规定画法的错误,将正确画法画在下面位置。


8

[例4] 分析螺纹连接图中的错误,将正确画法画 在下面。


8

四、防松的结构

由于受到振动或冲击,螺纹连接间可能发

生松动,在某些机构中需要防松。

几种常用的防松结构:

1. 双螺母锁紧;

2. 止动垫圈防松;

3. 止动垫片锁紧。


8

防松的结构

双螺母锁紧

依靠两螺母拧紧后,螺母之间产生的轴向力,使螺母牙与螺栓牙之间的摩擦力增大而防止螺母自动松脱。


8

防松的结构

止动垫圈防松装置常用来固定安装在轴端部的零件。


8

防松的结构

止动垫片锁紧

螺母拧紧后弯倒止动垫片的止动边即可锁紧螺母。


8

一、 键的种类和标记

常用键的型式有普通平键、半圆键和头楔键三种。各种键均属标准件,它的尺寸结构可从有关标准

中查出。

8.3 键及其连接

普通型平键 普通型半圆键 钩头型楔键


8

三、常用键的种类、型式、标记和连接画法

名称及标准

型式及主要尺寸

标记

键GB/T1096-2003 b×h×L

普通平键A型

半圆键

键GB/T1099-2003 b×d1

键GB/T1565-2003

b×L

钩头楔键


8

键用于连接轴和轴上的传动件(齿轮、皮带轮等), 起传递扭矩的作用。


8

1、键槽的画法及尺寸标注

2、平键的装配图画法


8

半圆键的装配图画法


8

二、 键连接的画法

键的规定标记:键GB/T1096-2003 12X40

(1) 轴

(2) 齿轮


8

(3) 齿轮和轴


8

8.4 销及其连接

销在零件之间主要起定位、连接作用。

一、销的型式和标记

销是标准件,它的尺寸和结构可以从有关标

准中查出,常用销的型式和标记见表8-11。

圆柱销 圆锥销 开口销


8

二、销连接的画法

(a)圆柱销连接

(b)圆锥销连接


8

开口销连接


8

螺纹紧固件、键、销连接应用举例


8

联轴器装配图


8

8.5 弹簧

弹簧是利用材料的弹性和结构特点,通过变

形储存能量工作的一种机械零(部)件,可用于减

震、夹紧、测力等。

(d) 涡旋弹簧

(a) 压力弹簧

(b) 拉力弹簧

(c) 扭力弹簧


8

一、圆柱螺旋压缩弹簧画法


8

圆柱螺旋压缩弹簧的画法

2

1.根据弹簧的自由高度H0、弹簧中径D2,作出矩形abcd

2、画出支撑圈部分,d为线径

3、画出部分有效圈,t为节距

4、按右旋旋向(或实际旋向)

作相应圆的公切

线,画成剖视图

步骤


8

二、在装配图中螺旋弹簧的画法

被弹簧挡住的结构一般不画出,可见部分应从弹簧的外廓线或从弹簧钢丝剖面的中心线画起

当弹簧被剖切时,剖面直径或厚度等于或小于2mm时,也可用涂黑表示

当弹簧被剖切时,剖面直径或厚度等于或小于2mm时,也允许用示意画法


8

本章小结

1、掌握内、外螺纹的画法及螺纹连接画法。

2、了解螺纹的尺寸标注方法。

3、掌握常用螺纹紧固件的连接画法。

4、了解键、销的种类和画法。

5、画图时应严格遵守标准件的规定画法,在理

解的基础上记忆。

6、该章部分内容需要自学,要注意培养自己的

学习能力。


8

第八章学习结束
