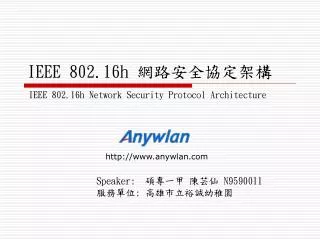

  1. IEEE 802.16h 網路安全協定架構 IEEE 802.16h Network Security Protocol Architecture Speaker: 碩專一甲 陳芸仙 N9590011 服務單位: 高雄市立裕誠幼稚園 http://www.anywlan.com

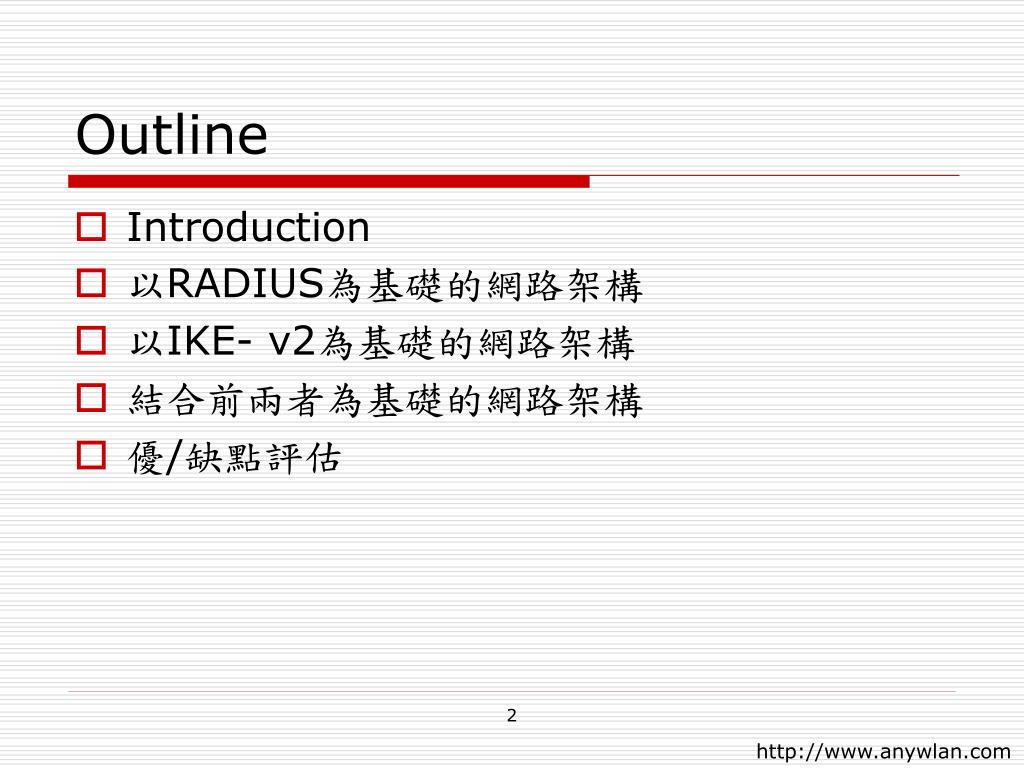

  2. Outline • Introduction • 以RADIUS為基礎的網路架構 • 以IKE- v2為基礎的網路架構 • 結合前兩者為基礎的網路架構 • 優/缺點評估 2 http://www.anywlan.com

  3. Introduction 　　　隨著IEEE802.16e無線都會網路的標準制定接近完成，在免執照費用頻帶上運作的都會網路標準IEEE802.16h也積極進行制定中，由於可以讓許多使用者自由使用，相關的資料通訊安全協定便格外重要。 3 http://www.anywlan.com

  4. Introduction 4 http://www.anywlan.com

  5. 以RADIUS為基礎的網路架構 IEEE802.11F提出一個通訊協定，Inter-Access Point Protocol(IAPP)，在IAPP基礎下，採用RADIUS伺服器作為安全認證的基礎，需要的加解密金鑰也是由RADIUS伺服器管理與發放。 5 http://www.anywlan.com

  6. 以RADIUS為基礎的網路架構 Remote Authentication Dial-in User Service (RADIUS) 6 http://www.anywlan.com

  7. 以RADIUS為基礎的網路架構 • BS先發出Radius-BS/CIS-Access-Request給Radius伺服器。 • Radius伺服器根據BSID(Base Station Identifier)等參數來決定一組金鑰作為安全通訊時使用。 金鑰以特殊方式隱藏而只有此BS可以解得。 • BS對CIS發出LE_CP-REQ，同時將通訊時使用的金鑰載入此訊息。 • 回傳LE_CP-RSP訊息表示有正確收到所需要的金鑰資訊。 7 http://www.anywlan.com

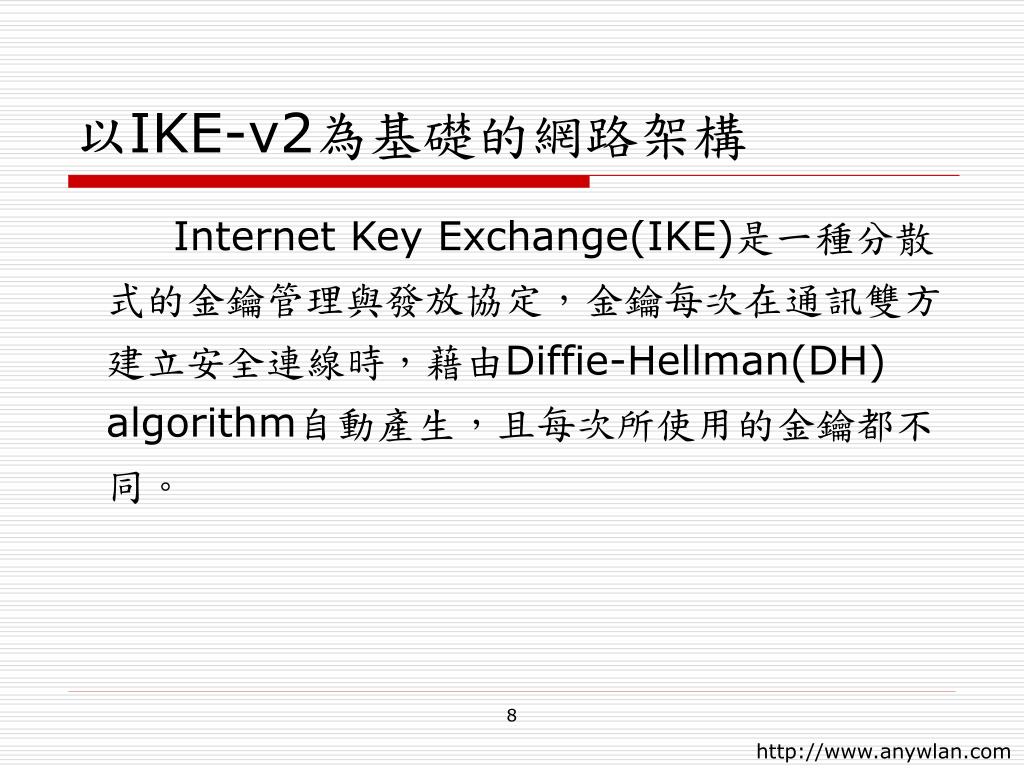

  8. 以IKE-v2為基礎的網路架構 Internet Key Exchange(IKE)是一種分散式的金鑰管理與發放協定，金鑰每次在通訊雙方建立安全連線時，藉由Diffie-Hellman(DH) algorithm自動產生，且每次所使用的金鑰都不同。 8 http://www.anywlan.com

  9. Diffie-Hellman(DH) algorithm 　　　是一種公用基碼加密演算法，可讓兩個通訊實體協商決定共用密鑰，每個實體將另一個實體的公用資訊與自己的私有資訊結合起來，而產生共用密鑰值。 9 http://www.anywlan.com

  10. 以IKE-v2為基礎的網路架構 10 http://www.anywlan.com

  11. 結合前兩者為基礎的網路架構 　　　保留方案一RADIUS伺服器進行身份確認的工作，而網路安全通訊所需要的金鑰管理則採用方案二中的IKE-v2。 11 http://www.anywlan.com

  12. 結合前兩者為基礎的網路架構 12 http://www.anywlan.com

  13. 結合前兩者為基礎的網路架構 • BS-1要與BS-2通訊，發出Radius-Access-Request給Radius伺服器。 • Radius伺服器給BS-1的訊息中，帶有一個非0的Key Sequence Number。 • 當BS-1要和BS-2進行身份認證時，會先發出Trust-Request給BS-2。 • BS-2收到後，會發出Radius-Access-Request給Radius伺服器， 13 http://www.anywlan.com

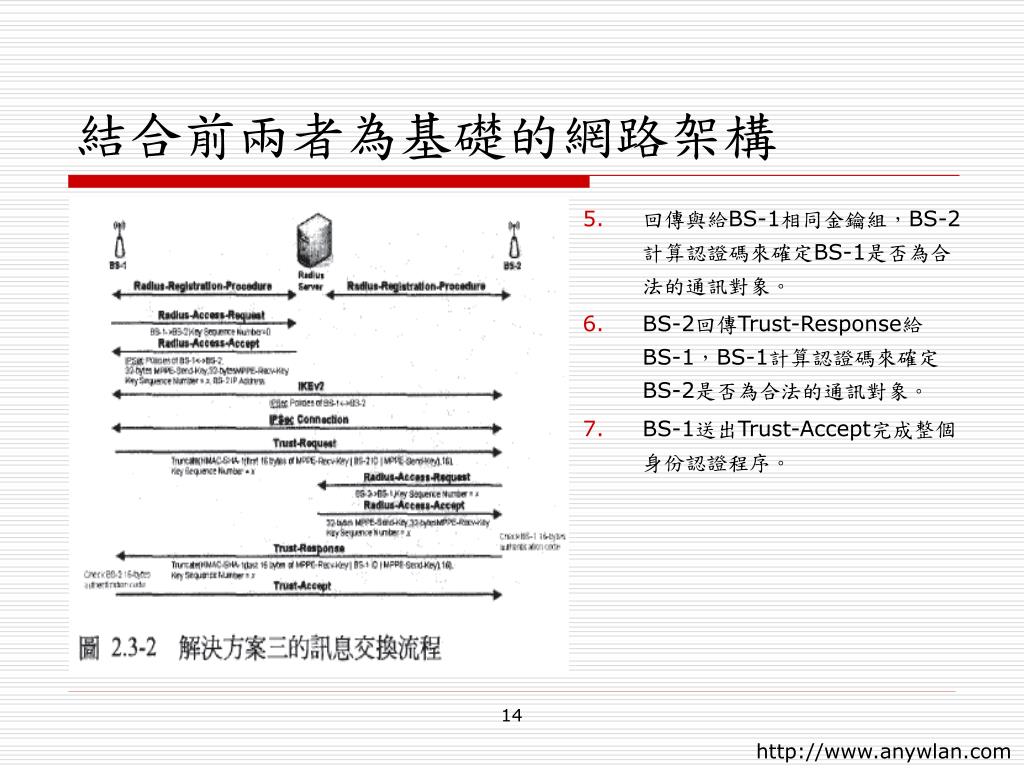

  14. 結合前兩者為基礎的網路架構 • 回傳與給BS-1相同金鑰組，BS-2計算認證碼來確定BS-1是否為合法的通訊對象。 • BS-2回傳Trust-Response給BS-1，BS-1計算認證碼來確定BS-2是否為合法的通訊對象。 • BS-1送出Trust-Accept完成整個身份認證程序。 14 http://www.anywlan.com

  15. 優/缺點評估 (RADIUS) • 優點： • 相容於其他系統(IEEE802.11F及IEEE802.16e) • 透過第三方的身份確認機制是較為可信的。 • 缺點： • 金鑰的管理落在RADIUS伺服器，增加運作負擔。 • 通訊雙方的Security Policy是由RADIUS伺服器指定，失去使用上的彈性。 15 http://www.anywlan.com

  16. 優/缺點評估 (IKE-v2) • 優點： • 分散式的金鑰管理系統。 • 缺點： • 不相容於其他系統。 • 無第三方的身份確認機制。 16 http://www.anywlan.com

  17. 優/缺點評估 (方案三) • 優點： • RADIUS與IKE-v2的優點。 • 缺點： • RADIUS伺服器需要小幅度的修改。 17 http://www.anywlan.com

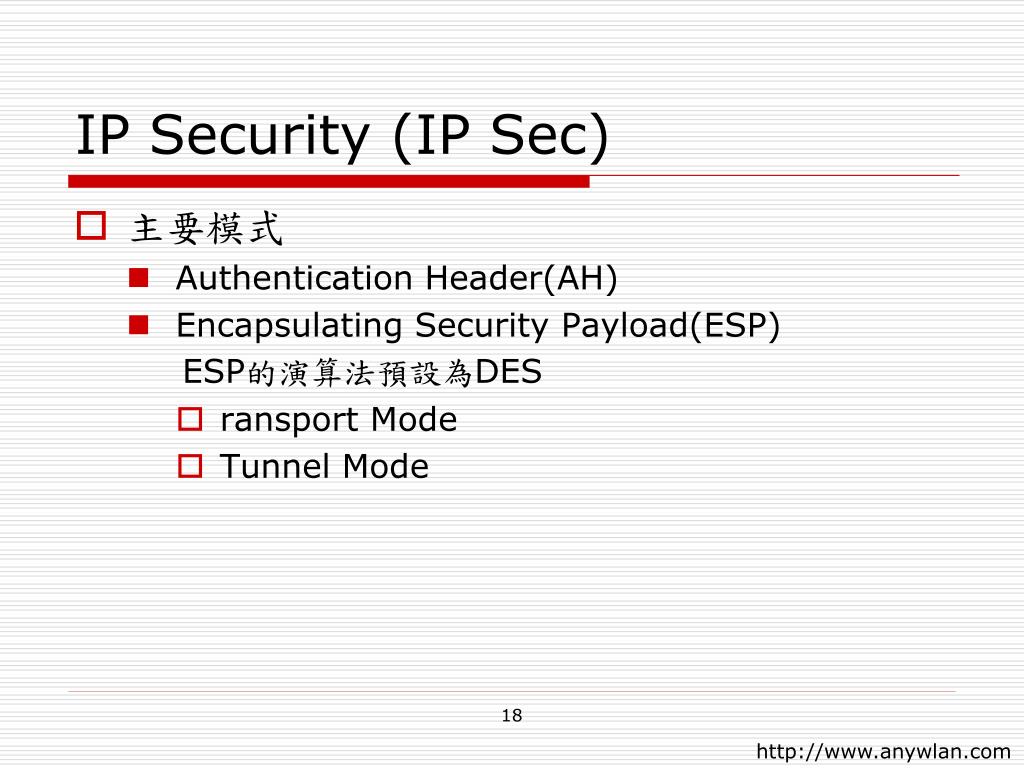

  18. IP Security (IP Sec) • 主要模式 • Authentication Header(AH) • Encapsulating Security Payload(ESP) ESP的演算法預設為DES • ransport Mode • Tunnel Mode 18 http://www.anywlan.com

  19. Reference • CCL TECHNICAL JOURNAL 12.25.2005 • Cryptography and Network Security William Stallings/著 • 交大資工系 網路安全概論課程 http://dsns.csie.nctu.edu.tw/course/intro-security/2005/ 19 http://www.anywlan.com
