Presentation Transcript


Gbarkanmicrosoft

Документы и мультимедиа

Баркан Георгий

[email protected]


Xps xml paper specification

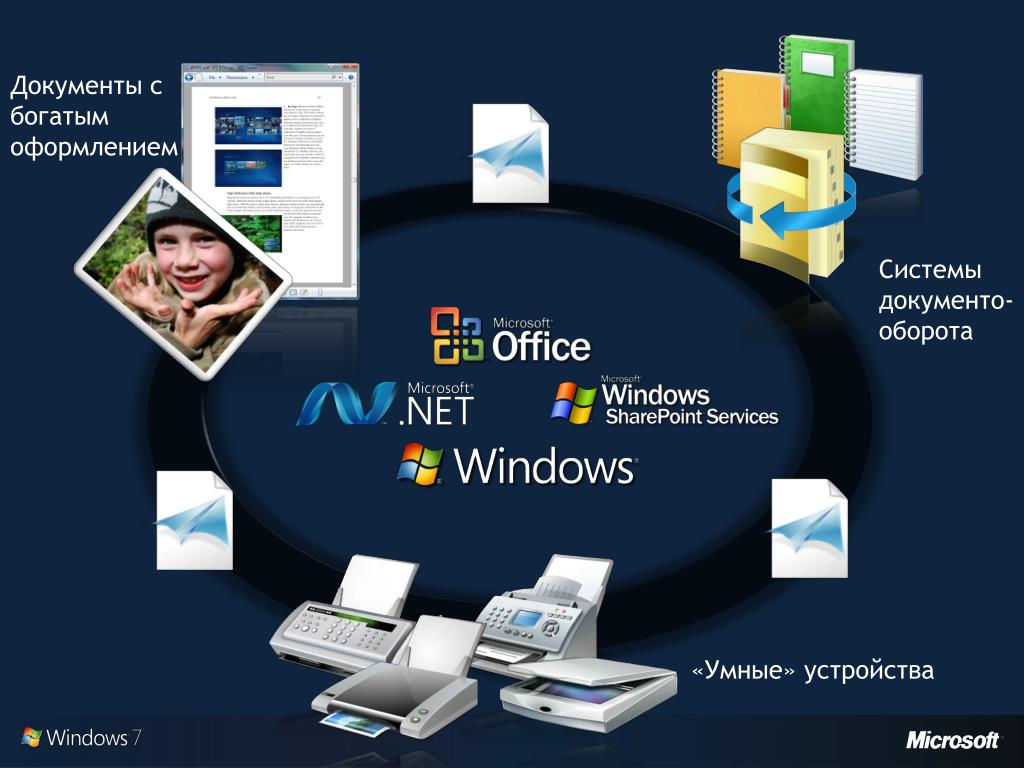

Электронные документы: от экрана до принтера

XPS —XML Paper Specification


Gbarkanmicrosoft

Документы сбогатымоформлением

Системыдокументо-оборота

«Умные» устройства


Gbarkanmicrosoft

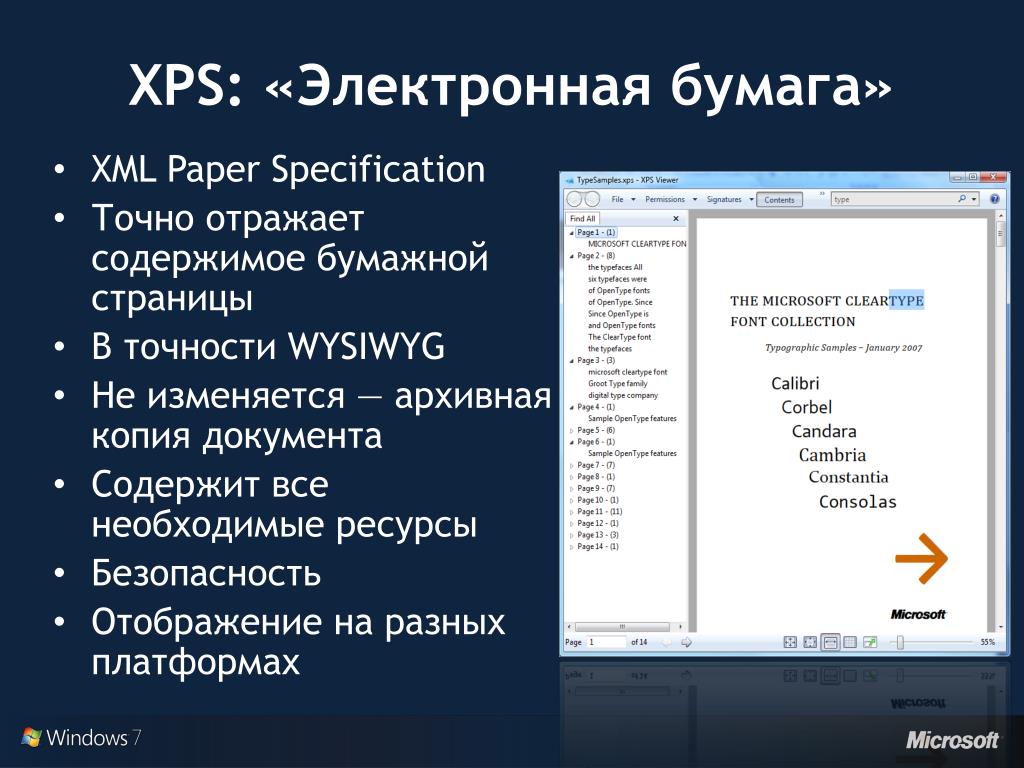

XPS: «Электронная бумага»

  • XML Paper Specification

  • Точно отражает содержимое бумажной страницы

  • В точности WYSIWYG

  • Не изменяется — архивная копия документа

  • Содержит все необходимые ресурсы

  • Безопасность

  • Отображение на разных платформах


Gbarkanmicrosoft

Структура документа XPS

Требуемые илирекомендуемыефрагменты

Package Parts

Core Properties

Thumbnail

Необязательныефрагменты

X509 Cert

Signature

Signature Origin

Ресурсы

Отношения

Fixed Payload Parts

FixedDocumentSequence

XPS Package

Relationships

DocumentStructure

FixedDocument

Thumbnail

FixedPage

Font

Fonts & Images

FixedPage

Thumbnail


Opc open packaging conventions

OPC —Open Packaging Conventions

  • Открытый стандарт на файлы-контейнеры

  • Часть Office Open XML стандарта ECMA

  • Есть API для работы

  • Подходит для построения своих собственных форматов, так и для расширения существующих


Gbarkanmicrosoft

Структура и отношения

  • Реляционная структура — можно работать с частями контента без чтения содержимого

  • Легко ориентироваться в контенте— тип MIME

  • Для описания отношений не нужна схема

  • Ссылочная целостность — можно использовать ID отношения для ссылки


Gbarkanmicrosoft

Безопасность

  • Можно подписывать как фрагменты, так и отношения

  • Аутентификация и валидация с помощью подписи

  • API поддерживает шифрацию и защиту с помощью Windows Rights Management


Gbarkanmicrosoft

Документы с богатым оформлением

  • Элементы

    • Canvas

    • Glyphs

    • Paths

    • Кисти: Image, solid, gradients

    • Форматы изображений: PNG, TIFF, JPEG, HD Photo

  • Расширенная цветовая модель

    • Прозрачность

    • sRGB, scRGB,profiled CMYK, named, and N-channel


Windows vista net

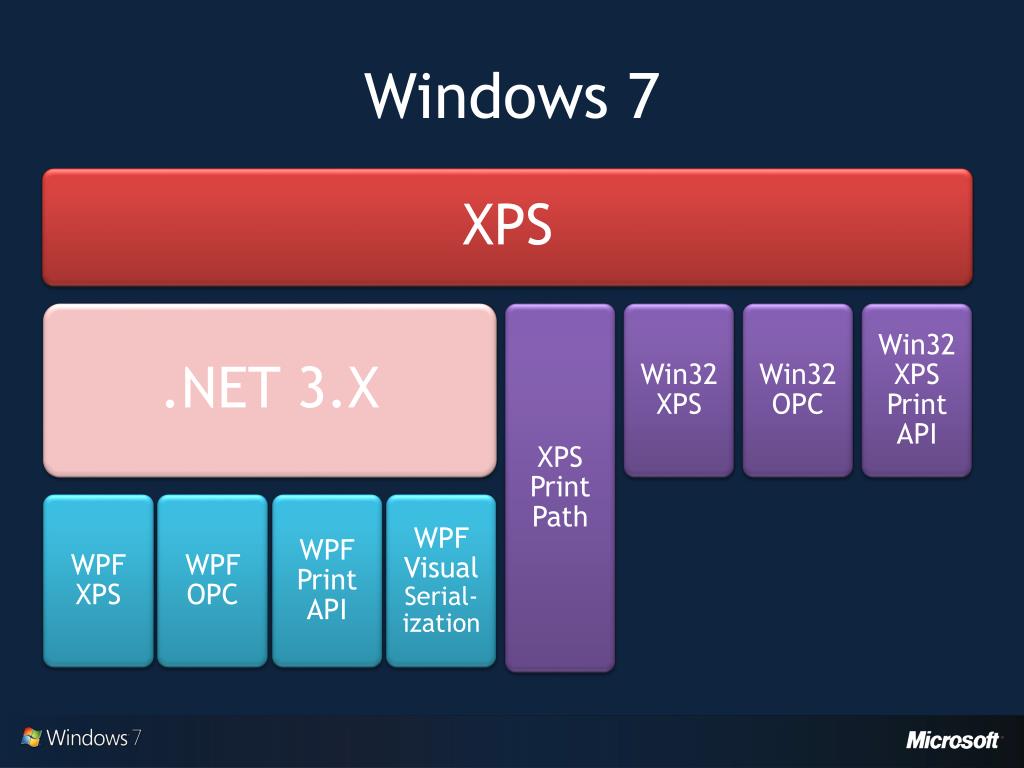

Windows Vista и .NET


Windows 7

Windows 7


Gbarkanmicrosoft

Печать

XPS Print API


Gbarkanmicrosoft

Что делать?

  • Если используется Win32 —подWindows 7можно применять новые API

    • Объектная модель XPS

    • XPS PrintAPI

  • Если используется .NET

    • WPF и поддержка XPS


Multi touch

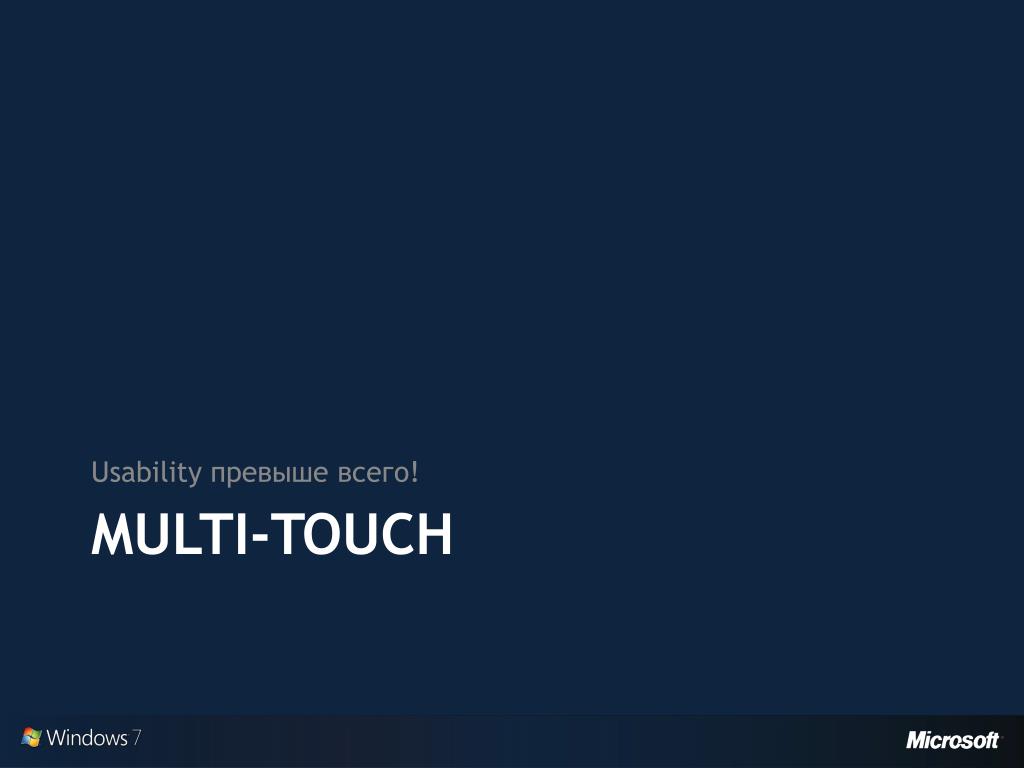

Usability превыше всего!

Multi-Touch


Touch

Touch сценарии

  • Используем Интернет

  • Разбираем почту

  • Просматриваем фото

  • Играем в незамысловатые игры

  • Слушаем музыку и смотрим видео

  • Перебираем файлы

  • Располагаем окна поудобнее

  • Используем офисные приложения


Touch1

Планы развития Touch платформы

Windows 7 Release

NET 4.0 / Surface 2.0 Release

Native

Win32

Application

WinFormsApplication

WPF Application

Surface Application

Surface SDK

1.0

Surface SDK 2.0

Multi-Touch Controls

Surface

Multi-Touch Controls & API

Multi-Touch API

WPF 3.5 SP1

WPF 4.0

Managed Wrapper and Interop

WPF 3.5

Managed Wrapper and Interop

Multi-Touch API and Controls

Surface Hardware

Windows Vista

Surface Hardware

Windows 7

Windows 7

Multi-Touch API


Multi touch net

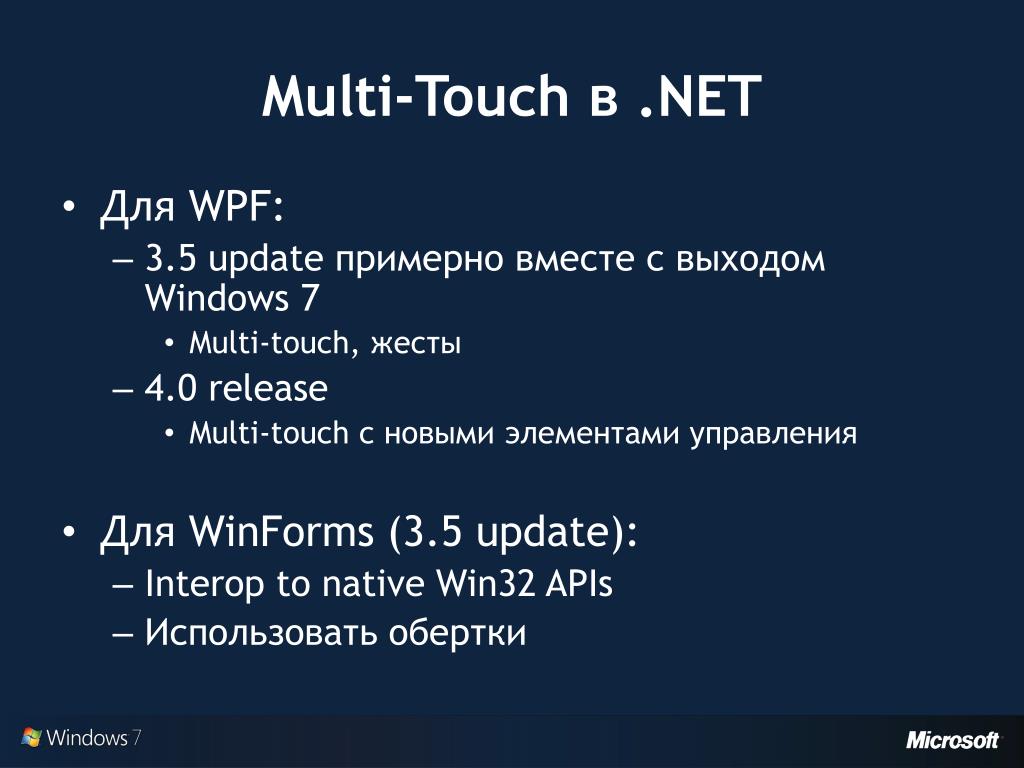

Multi-Touch в .NET

  • Для WPF:

    • 3.5 update примерно вместе с выходом Windows 7

      • Multi-touch, жесты

    • 4.0 release

      • Multi-touch с новыми элементами управления

  • ДляWinForms (3.5 update):

    • Interop to native Win32 APIs

    • Использовать обертки


Gbarkanmicrosoft

Что будет в WPF

  • Все для UIElement & UIElement3D

  • События Touch

    • TouchDown, TouchMove, TouchUp

    • TouchEnter, TouchLeave

    • Multi-Capture

  • Жесты

    • TouchGestureStarted, TouchGestureChanged, TouchGestureEnded

  • Инерция

    • Включаем на событии TouchGestureStarted

    • Дальнейшие события TouchGestureChanged


Gbarkanmicrosoft

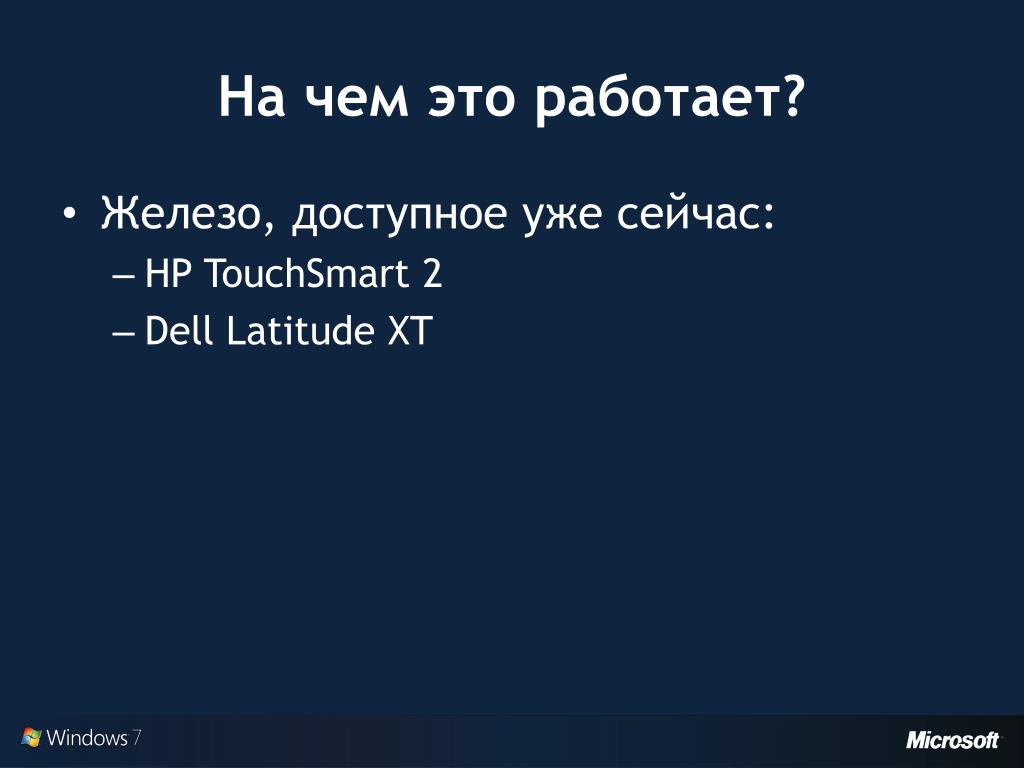

На чем это работает?

  • Железо, доступное уже сейчас:

    • HP TouchSmart 2

    • Dell Latitude XT


Gbarkanmicrosoft

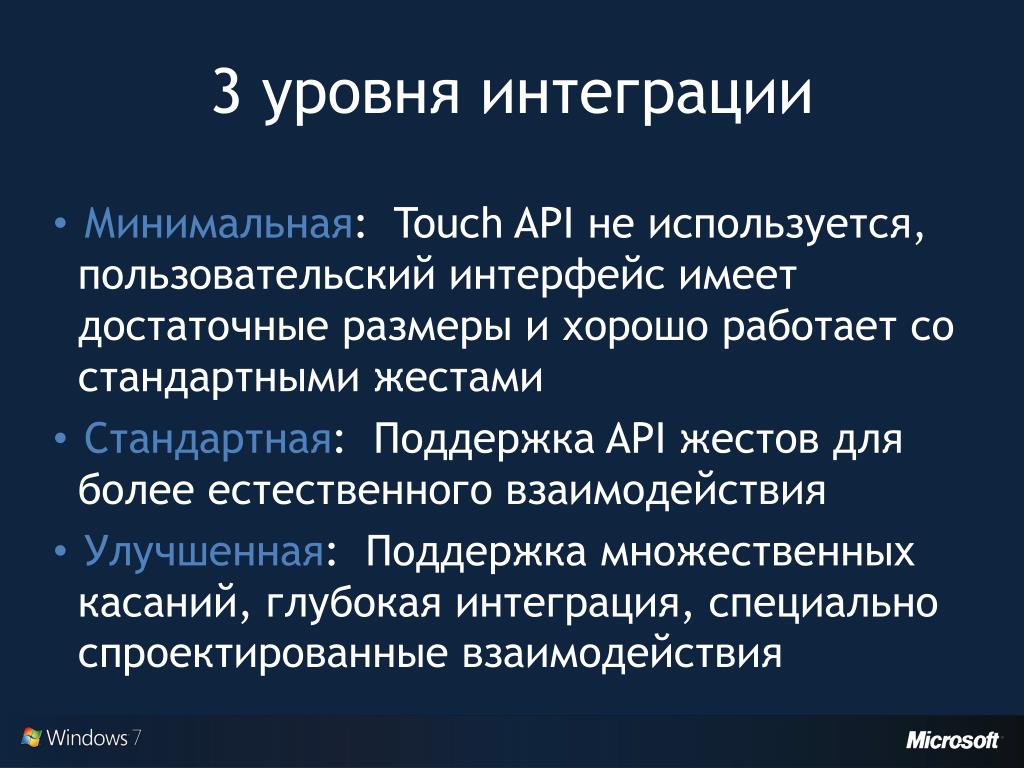

3 уровня интеграции

  • Минимальная: Touch API не используется, пользовательский интерфейс имеет достаточные размеры и хорошо работает со стандартными жестами

  • Стандартная: Поддержка API жестов для более естественного взаимодействия

  • Улучшенная: Поддержка множественных касаний, глубокая интеграция, специально спроектированные взаимодействия


Gbarkanmicrosoft

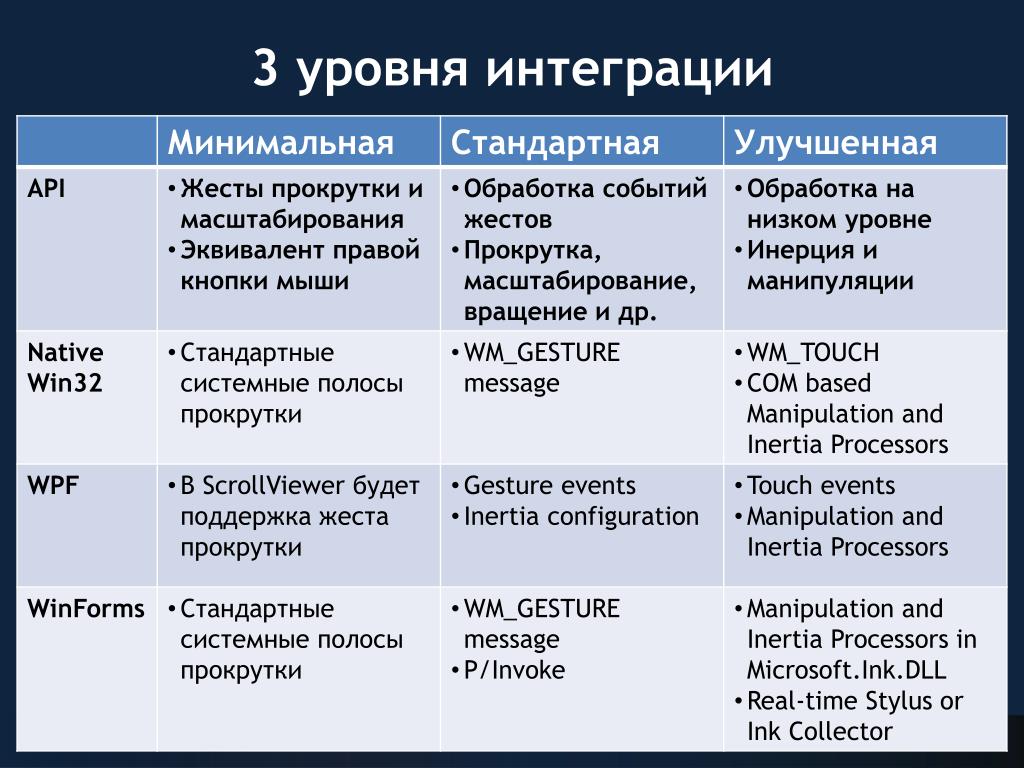

3 уровня интеграции


Gbarkanmicrosoft

Что делать?

  • Обеспечить минимальный уровень интеграции

    • Guideline:http://msdn.microsoft.com/en-us/library/cc872774.aspx

  • Дальше действовать исходя из реальных сценариев


Gbarkanmicrosoft

Direct2D и DirectWrite

Графика


Gbarkanmicrosoft

Высокий DPI

Обрезанный текст

Размеры картинок и расположение элементов

Расположение элементов

Размытые картинки

Неправильные размеры шрифтов

Размытый текст


Gbarkanmicrosoft

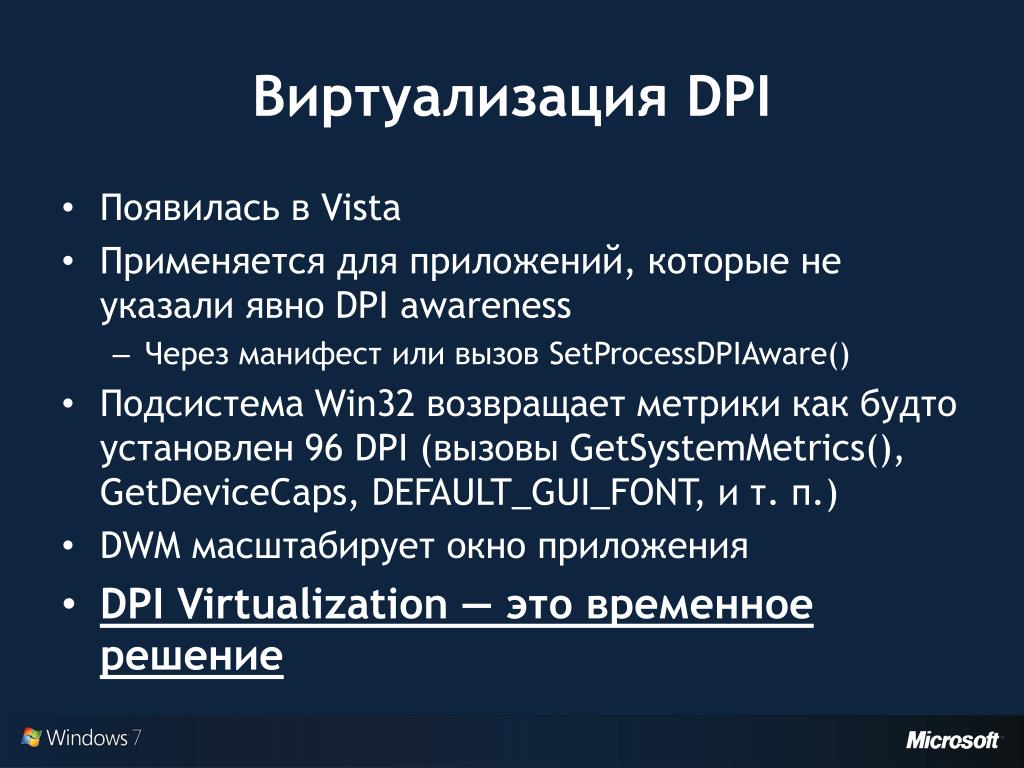

Виртуализация DPI

  • Появилась в Vista

  • Применяется для приложений, которые не указали явно DPI awareness

    • Через манифест или вызовSetProcessDPIAware()

  • Подсистема Win32 возвращает метрики как будто установлен 96 DPI (вызовы GetSystemMetrics(), GetDeviceCaps, DEFAULT_GUI_FONT, и т. п.)

  • DWM масштабирует окно приложения

  • DPI Virtualization — это временное решение


Windows 71

Графическая платформа Windows 7

WIC

Direct2D

DWM

Direct

Write

DXVA

Direct3D 11

Direct3D 10

GDI+

DXGI

Direct3D9

USER

GDI

Win32K

DXGKernel

Windows 7

Windows Vista


Direct2d

Архитектура Direct2D

Приложение

Приложение

Direct2D

Direct3D

Программный

рендеринг

DXGI


Direct2d1

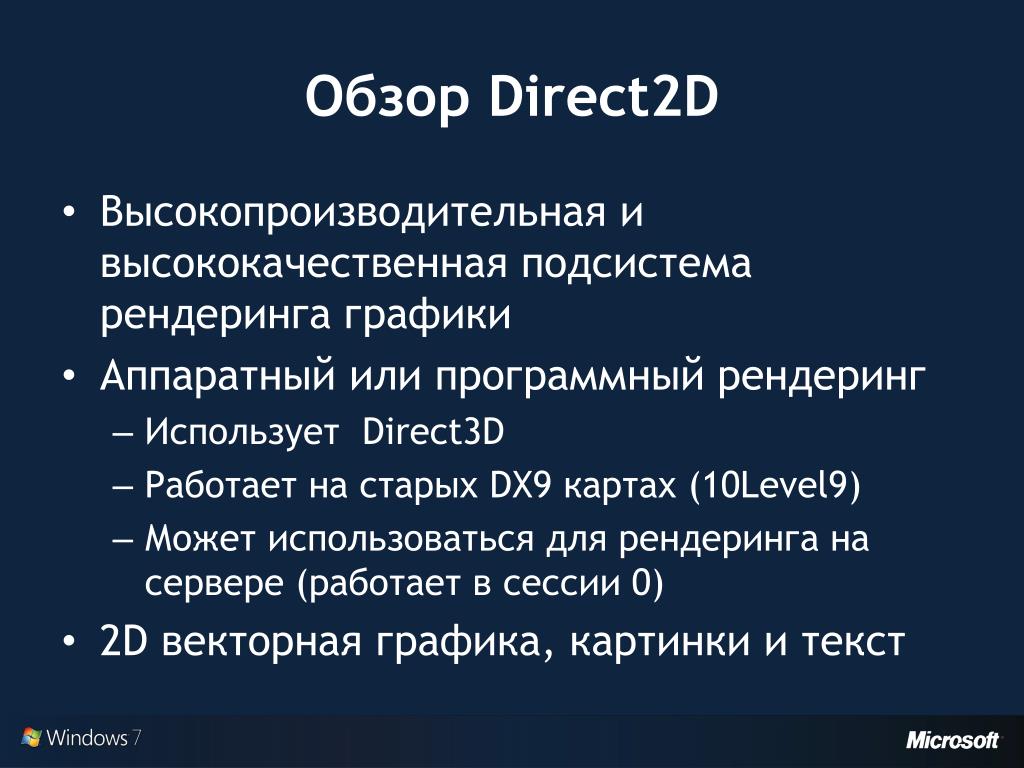

Обзор Direct2D

  • Высокопроизводительная и высококачественная подсистема рендеринга графики

  • Аппаратный или программный рендеринг

    • Использует Direct3D

    • Работает на старых DX9 картах(10Level9)

    • Может использоваться для рендеринга на сервере (работает в сессии 0)

  • 2D векторная графика, картинки и текст


Direct2d api

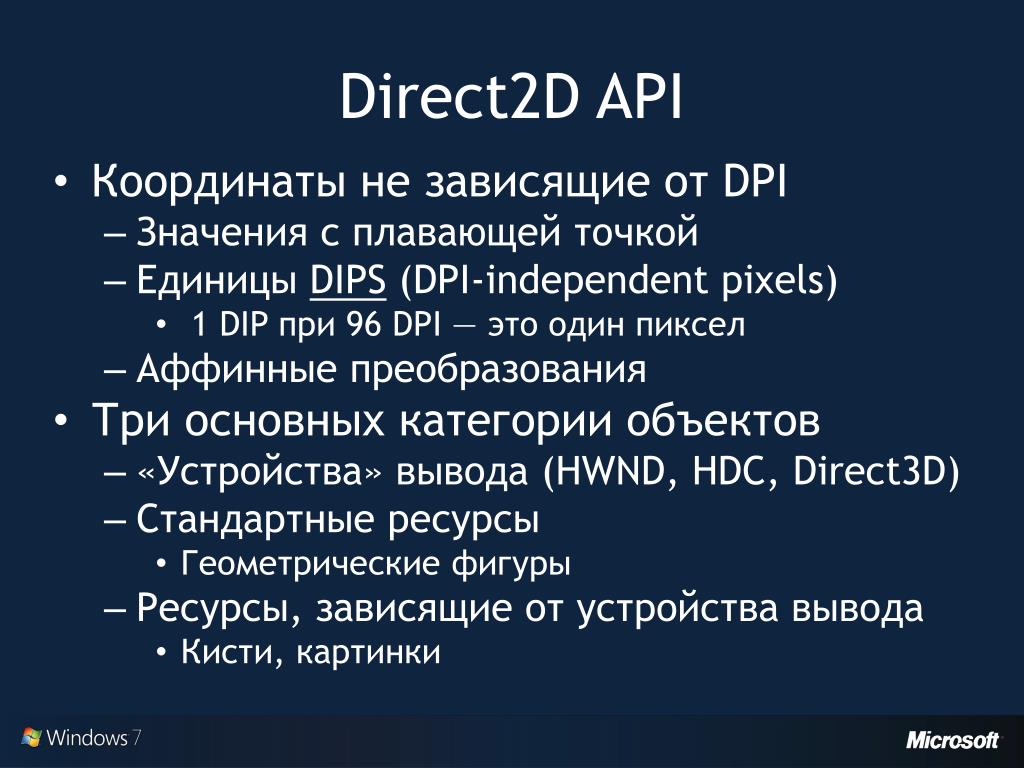

Direct2D API

  • Координаты не зависящие от DPI

    • Значения с плавающей точкой

    • ЕдиницыDIPS (DPI-independent pixels)

      • 1 DIP при 96 DPI — это один пиксел

    • Аффинные преобразования

  • Три основных категории объектов

    • «Устройства» вывода (HWND, HDC, Direct3D)

    • Стандартные ресурсы

      • Геометрические фигуры

    • Ресурсы, зависящие от устройства вывода

      • Кисти, картинки


Directwrite

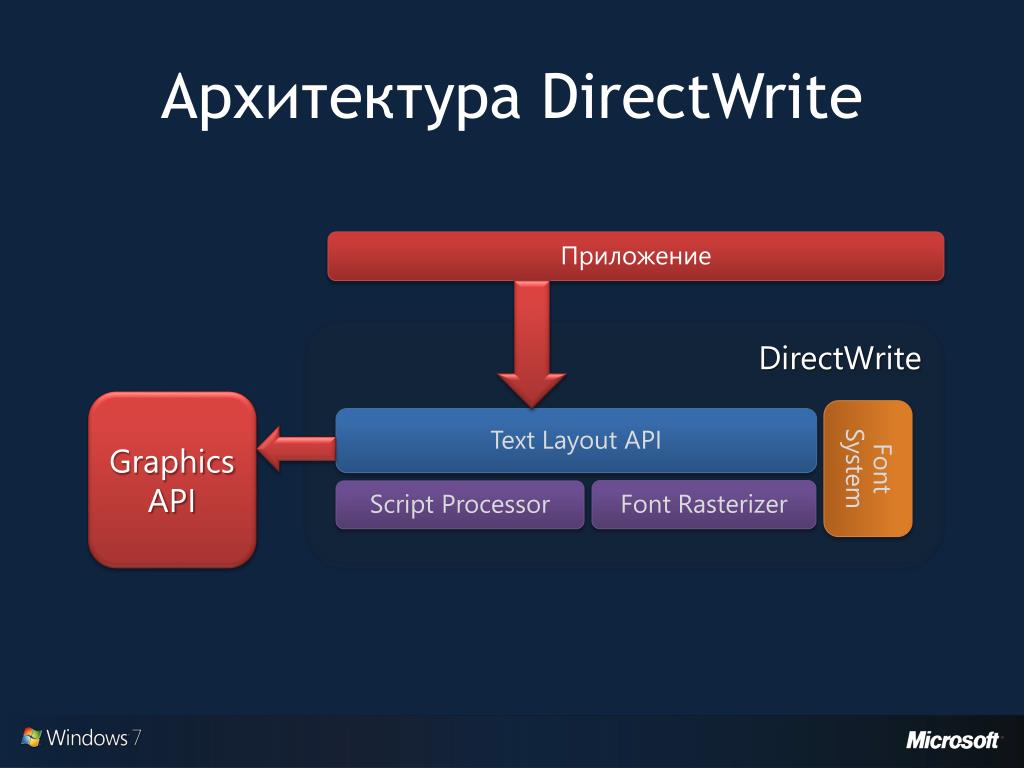

Архитектура DirectWrite

Приложение

DirectWrite

Graphics API

Text Layout API

Font System

Font Rasterizer

Script Processor


Directwrite1

Обзор DirectWrite

  • Работает с любой технологией рендеринга

    • GDI, Direct2D, Direct3D

  • Аппаратное ускорение при работе через Direct2D

    • ClearType фильтрация и блендинг выполняются в «железе»

    • Уменьшается загрузка CPU при прорисовке элементов шрифтов


Opentype

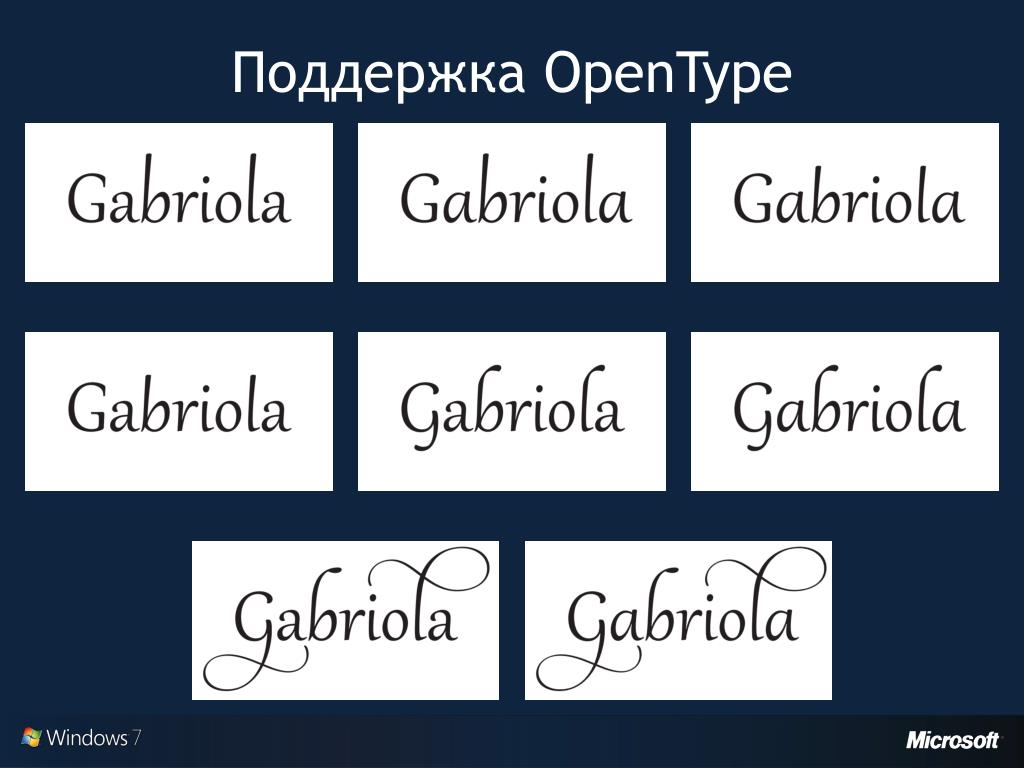

Поддержка OpenType


Gbarkanmicrosoft

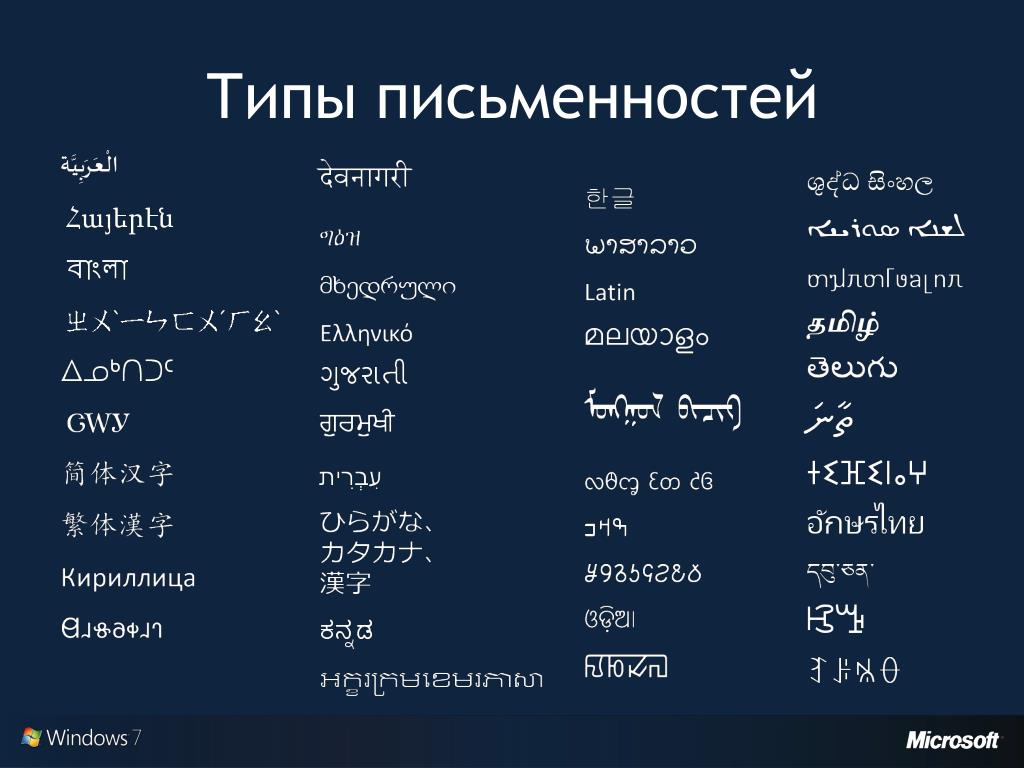

Типы письменностей


Gbarkanmicrosoft

Размещение текста

  • Субпиксельное размещение символов

    • Точнее выдерживается межсимвольное расстояние

    • Более гладкий скроллинг и вращение текста


Cleartype direct2d

ClearType и Direct2D

Сглаживание текста в вертикальном направлении с помощью блендинга


Gbarkanmicrosoft

Что делать?

  • Если используется Win32 —подWindows 7 переходить на Direct2D и DirectWrite для повышения качества графики и текста

  • Если используется .NET — WPF


Gbarkanmicrosoft

Фокус на коммуникационных приложениях

Аудио


Windows vista

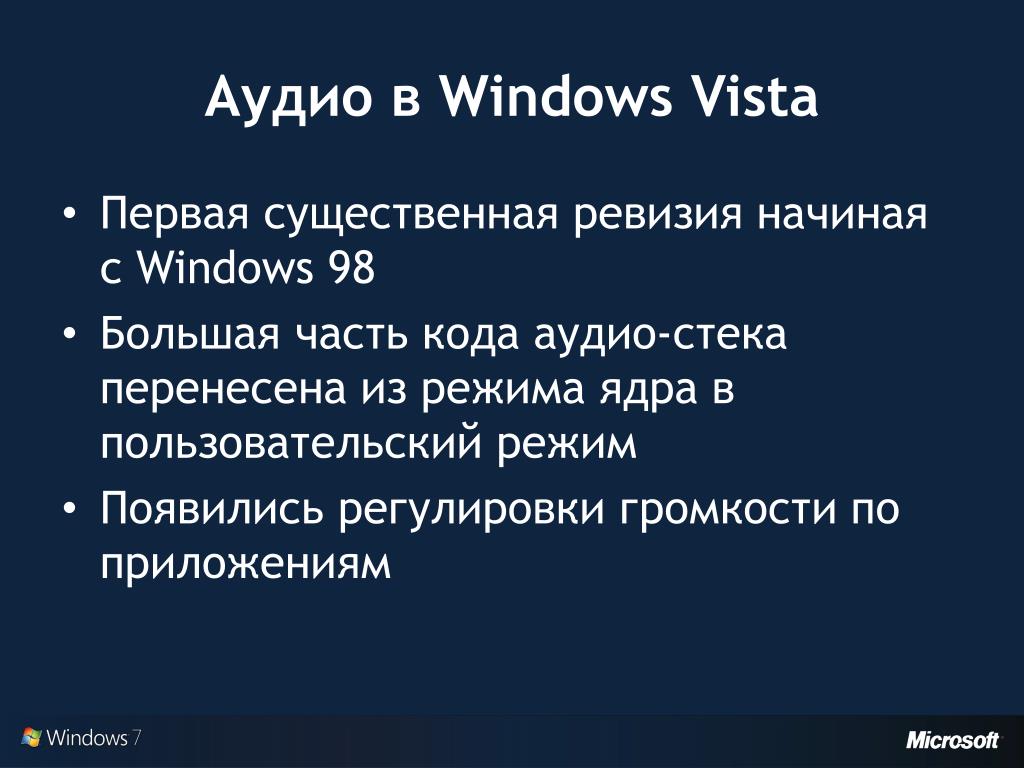

Аудио в Windows Vista

  • Первая существенная ревизия начиная с Windows 98

  • Большая часть кода аудио-стека перенесена из режима ядра в пользовательский режим

  • Появились регулировки громкости по приложениям


Gbarkanmicrosoft

Архитектура аудио-подсистемы

DirectSound

WINMM

Media Foundation

PlaySound

SWMIDI

Mixer API

WAVE API

WASAPI

MMDeviceAPI

DeviceTopology

Endpoint Volume

Audio Client

Policy Engine

Audio Engine

Audio Driver


Gbarkanmicrosoft

Роли аудио-устройств

  • Устройство по умолчанию — этого мало

  • Пока введена одна стандартная роль

    • eCommunications

  • Можно создавать свои роли

  • OEM’ы могут конфигурировать логику по определению ролей

    • Положение разъема

    • Сигналы с разъемов


Gbarkanmicrosoft

Автоматическое приглушение аудио

  • Когда используется устройство с ролью eCommunications, другие аудио-потоки приглушаются

  • Также есть нотификация для приложений

  • Возможно отметить это поведение как программно на уровне приложения, так и на уровне пользователя


Gbarkanmicrosoft

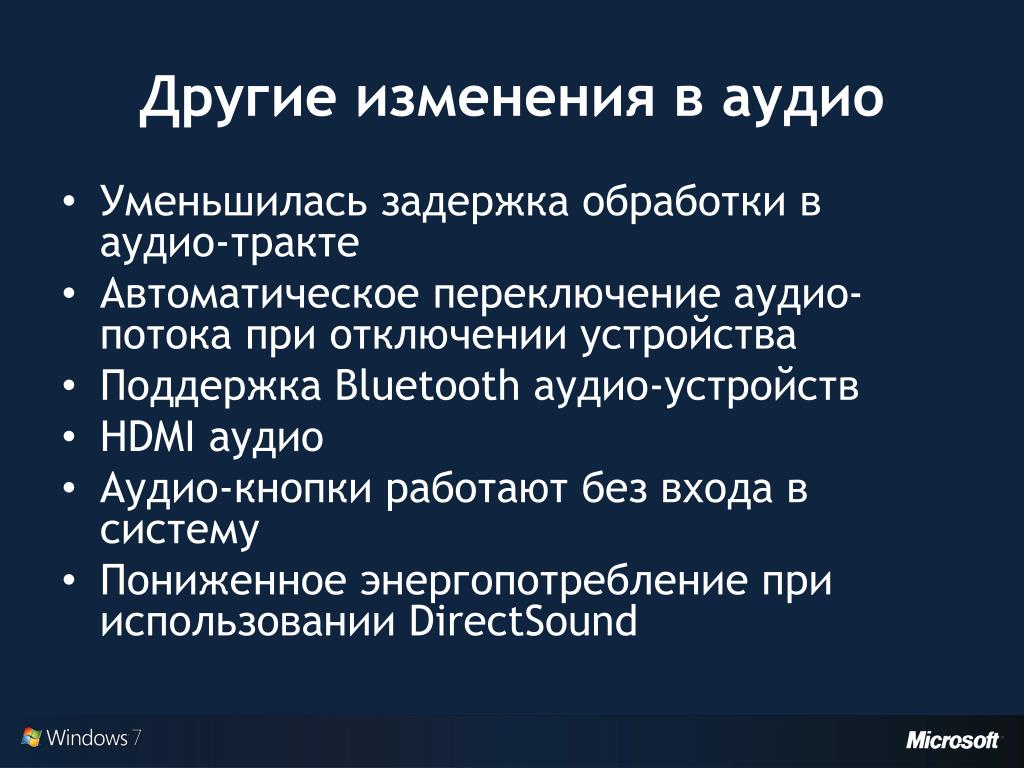

Другие изменения в аудио

  • Уменьшилась задержка обработки в аудио-тракте

  • Автоматическое переключение аудио-потока при отключении устройства

  • Поддержка Bluetooth аудио-устройств

  • HDMI аудио

  • Аудио-кнопки работают без входа в систему

  • Пониженное энергопотребление при использовании DirectSound


Gbarkanmicrosoft

Что делать?

  • Всем разработчикам

    • Использовать устройство по умолчанию

  • Разработчикам голосовых приложений

    • Использовать устройство по умолчанию с ролью eCommunications

    • Добавить поддержку органов управления Bluetooth гарнитурами

  • Разработчикам медиа-проигрывателей

    • Подписаться на оповещения о событии приглушения аудио-потока и приостанавливать проигрывание

  • Другим разработчикам

    • Отменить приглушение своего потока, если это необходимо


Gbarkanmicrosoft

Ресурсы

  • XPS

    • www.microsoft.com/xps

    • blogs.msdn.com/xps

    • blogs.msdn.com/adrianford

  • Touch

    • Guideline:msdn.microsoft.com/en-us/library/cc872774.aspx

  • Графика

    • MSDN / Win32 and COM Development / Graphics and Multimedia

  • Аудио

    • blogs.msdn.com/larryosterman
