PRINCIPE DE PASCAL

PRINCIPE DE PASCAL. Cric hydraulique. FONCTIONNEMENT PHASE ASPIRATION

asa
Download Presentation

PRINCIPE DE PASCAL

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

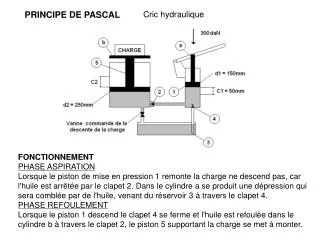

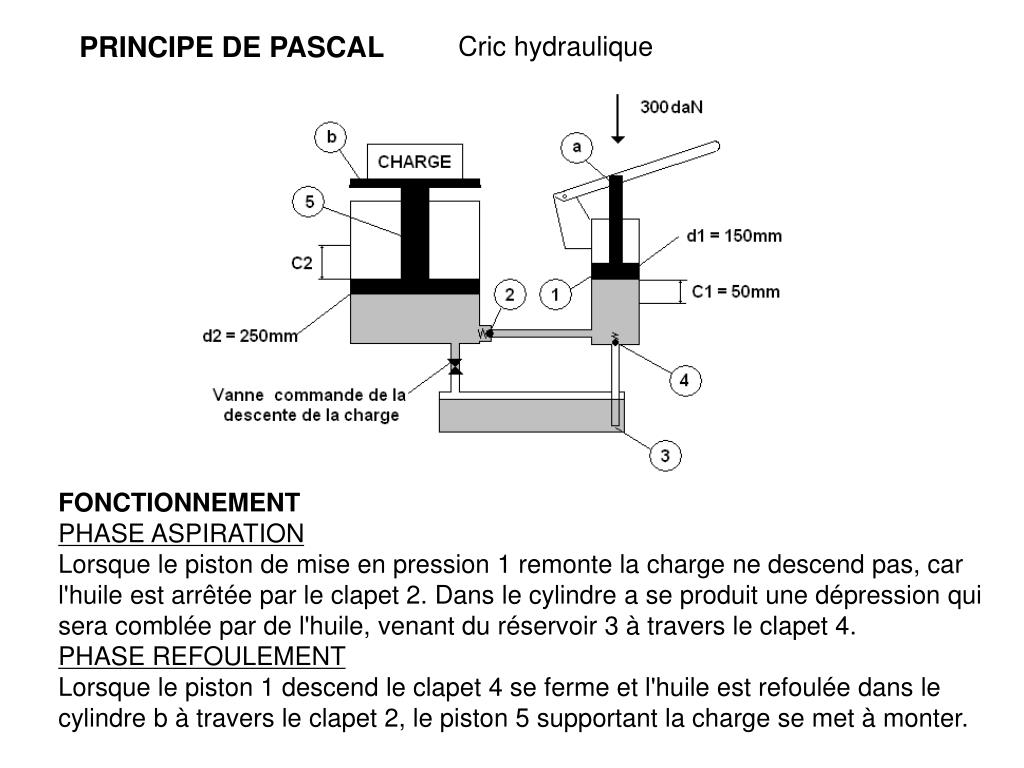

  1. PRINCIPE DE PASCAL Cric hydraulique FONCTIONNEMENT PHASE ASPIRATION Lorsque le piston de mise en pression 1 remonte la charge ne descend pas, car l'huile est arrêtée par le clapet 2. Dans le cylindre a se produit une dépression qui sera comblée par de l'huile, venant du réservoir 3 à travers le clapet 4. PHASE REFOULEMENT Lorsque le piston 1 descend le clapet 4 se ferme et l'huile est refoulée dans le cylindre b à travers le clapet 2, le piston 5 supportant la charge se met à monter.

  2. CALCULER • 1 - La pression en bar. P : Pression en pascal (b) F : Force en déca newton (daN) S : Surface en centimètre carrée (cm2) S : Surface en centimètre carrée (cm2) Diamètre 150mm 15cm P : Pression en pascal (b)

  3. CALCULER • 2 - La force sur le grand piston 5. P : Pression en pascal (b) F : Force en déca newton (daN) S : Surface en centimètre carrée (cm2) S : Surface en centimètre carrée (cm2) Diamètre 250mm 25cm F : Force en déca newton (daN)

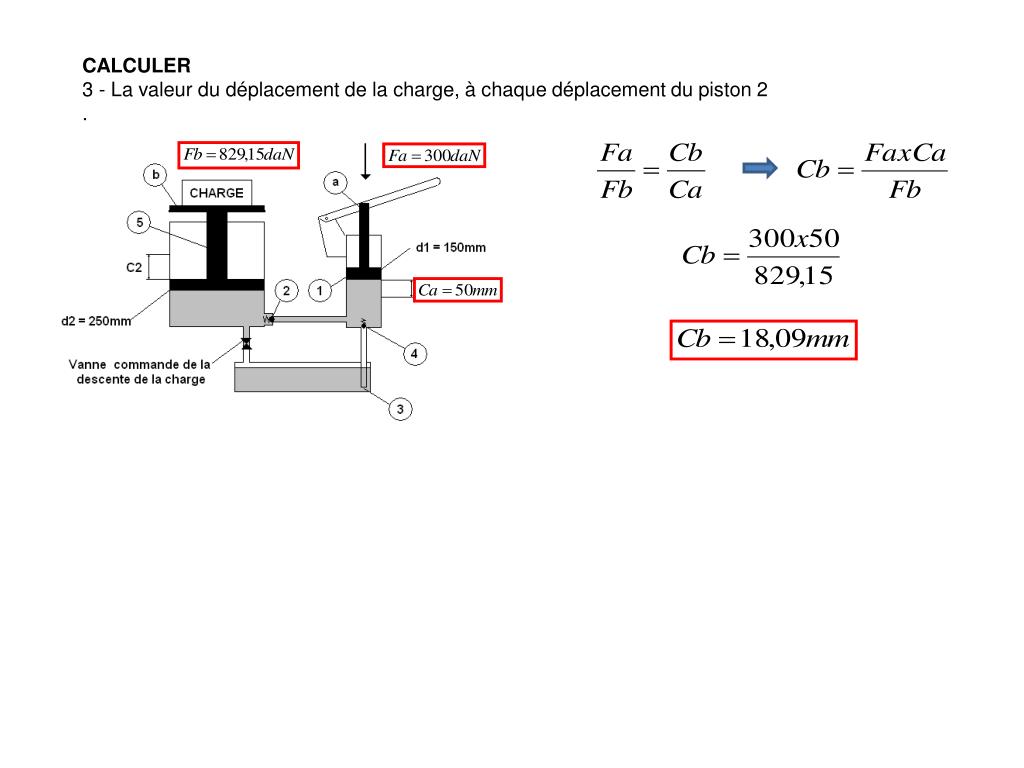

  4. CALCULER • 3 - La valeur du déplacement de la charge, à chaque déplacement du piston 2 • .
