SIMATIC S7-200

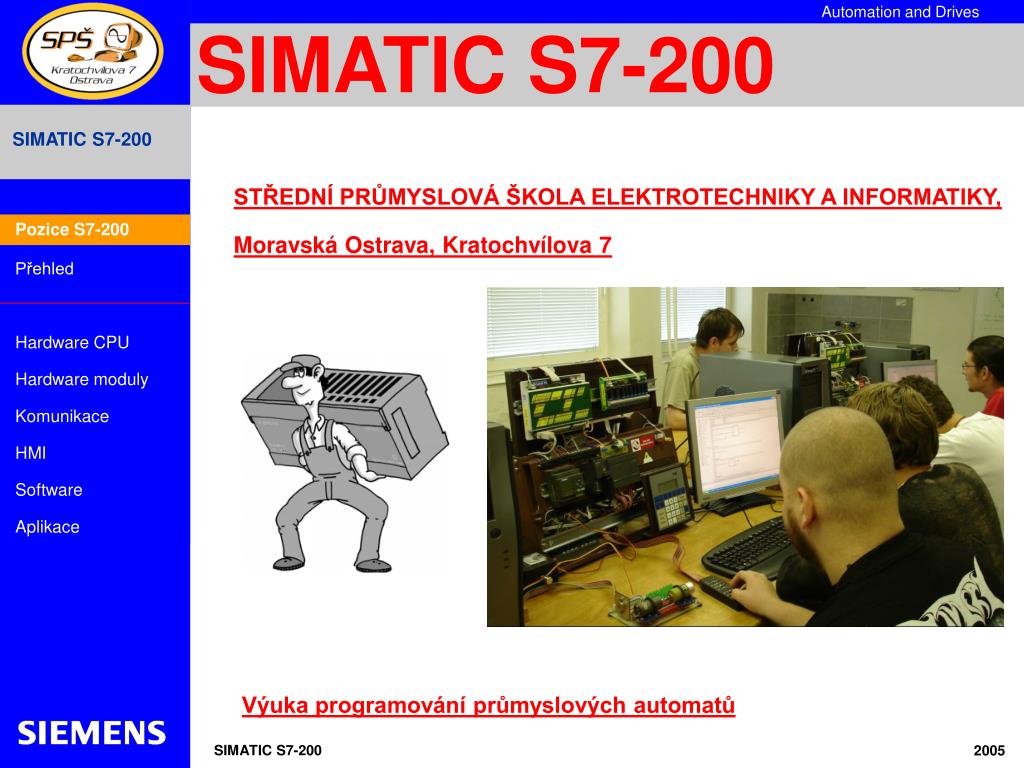

STŘEDNÍ PRŮMYSLOVÁ ŠKOLA ELEKTROTECHNIKY A INFORMATIKY,

Pozice S7-200

Moravská Ostrava, Kratochvílova 7

Výuka programování průmyslových automatů


Rodina automat simati c
Rodina automatů SIMATIC

Kompakty a modulární PLC

MikroPLC

  • Malé, kompaktní systémy

  • Jednoduché programování pomocí průvodců

  • Sady aplikací – kompletní řešení od jednoho dodavatele

  • Sdílená data, konfigurace a komunikace

  • Nejvyšší výkon

  • Programování vyššími programovacími jazyky

Pozice S7-200

S7-300

S7-200

LOGO!

S7-400


S7 200 p ehled druh generace cpu
S7-200 Přehled druhé generace CPU

CPU 221

(10 I/O)

CPU 222

(14 I/O)

) CPU 224

(24 I/O)

Přehled

CPU 224XP

(24 I/O)

CPU 226

(40 I/O)


Vlastnosti cpu 1 2
Vlastnosti CPU (1/2)

Vlastnosti:

Integrované vstupy/výstupy

Max. počet rozšiřovacích modulů

Max. počet digitálních I/O

Analogové I/O/Max

Paměť pro program/data

Čas vykonání instrukce

Bitové instrukce/čítače/časovače

Vysokorychlostní čítače

Hodiny reálného času

Pulzní výstupy

Komunikační port

Analogové potenciometry

CPU 221

6DI/4DO

-

10

-

4KB/2KB

0.37 µs

256/256/256

4 x 30 kHz

volitelné

2 x 20 kHz

1x RS-485

1

CPU 222

8DI/6DO

2

78

8/4/10

4KB/2KB

0.37 µs

256/256/256

4 x 30 kHz

volitelné

2 x 20 kHz

1x RS-485

1

Přehled


Vlastnosti cpu 2 2
Vlastnosti CPU (2/2)

CPU 224XP

14 DI/10 DO

2AI/1A0

7

168

30/15/38

12/16 KB

10 KB

0.22 µs

256/256/256

4 x 30 kHz2 x 200 kHz

Integrované

2 x 100 kHz

2 x RS-485

2

Vlastnosti:

Integrované I/O

Integrované analogové I/O

Max. počet rozšiř. modulů

Max. poč. dititálních I/O

Analogové I/O/Max

Programová paměť

Datová paměť

Čas vykonání instrukce

Bit. instr./čítače/časovače

Vysokorychlostní čítače

Hodiny reálného času

Pulzní výstupy

Komunikační porty

Analogové potenciometry

CPU 224

14 DI/10 DO

-

7

168

28/14/35

8/12 KB

8 KB

0.22 µs

256/256/256

6 x 30 kHz

Integrované

2 x 20 kHz

1 x RS-485

2

CPU 226

24 DI/16 DO

-

7

248

28/14/35

16/24 KB

10 KB

0.22 µs

256/256/256

6 x 30 kHz

Integrované

2 x 20 kHz

2 x RS-485

2

Přehled


Integrovan prvky

Komunikační porty

24V napájení pro snímače

Otvory pro montáž na panel

Odnímatelná svorkovnice(224(XP),226)

Klips pro montáž na lištu DIN

Integrované prvky

Stavové LED

Stavové LEDpro I/O

Integrováno:- Zdroj- Kondenzátor- Hodiny (224(XP),226)

Slot pro cartridge

Hardware CPU


Integrovan prvky 224xp
Integrované prvky 224XP

Integrováno:- Zdroj- Kondenzátor- Hodiny (224,224XP,226)

Stavové LED pro I/O

Stavové LED

Otvory pro montáž na panel

Hardware CPU

Odnímatelná analogová

svorkovnice

Odnímatelná svorkovnice

Slot pro cartridge

Klips pro montáž na lištu DIN

24V napájení snímačů

Komunikační porty

Novinka2004


Um st n automatu cpu 224xp v u ebn
Umístění automatu CPU 224XP v učebně

Hardware CPU


Simatic s7 200 cartridges
SIMATIC S7-200 cartridges

Hodinový a bateriový modul

  • Hodiny reálného času a kalendář(pro 221, 222 CPU)

  • Zálohováno typicky 200 dní

Hardware CPU

Bateriový modul

  • Zálohování interních dat(datového bloku)

  • Zálohováno typicky 200 dní

Datové cartridge

  • Pro přenos a zálohování programu

  • Záznam dat, Receptury a Ukládání souborů


Diagnostic k led pro nov a inovovan cpu
Diagnostická LED … pro nové a inovované CPU

  • Všechny nové a inovované CPU mají víceúčelovou diagnostickou LED

    • Kombinovaná s SF LED (systémová chyba)

    • Svítí červeně nebo žlutě v závislosti na typu chyby

    • Je řízena operačním systémem a uživatelským programem pomocí speciální instrukce

    • Je možné ji rozsvítit při FORCE nebo chybě I/O

Hardware CPU

Diagnostická LED

Nová instrukcepro Micro/Win


Roz i ovac moduly
Rozšiřovací moduly

  • Max. 2 moduly pro CPU 222

  • Max. 7 modulů pro CPU 224/226

  • Odnímatelné svorky na I/O modulech

  • Propojení modulů pomocí integrovaných pružných

    kabelů

CPU+ Rozšiřovací modul

Hardware moduly

Konektor

Propojovací kabel


Roz i ovac moduly spektrum

8 In DC

8 In AC, 120/230 VAC

16 In DC

4 Out DC – 5A

4 Out Relé - 10 A

8 Out DC - 0.75 A

8 Out AC -120/230 VAC, 0.5 A

8 Out Relé - 2 A

4 In / 4 Out DC-DC

4 In / 4 Out DC-Relé

Modem

8 In / 8 Out DC-DC

PROFIBUS DP Slave

8 In / 8 Out DC-Relé

4 In

Ethernet

16 In / 16 Out DC-DC

4 In / 1 Out

4 In T/C

AS-i Master

16 In / 16 Out DC-Relé

2 Out

2 In RTD

IT komunikace

Rozšiřovací moduly ... spektrum

Digitální

Hardware moduly

Komunikační

Měření teploty

Technologické

Analogové

Polohování


Polohovac modul em 253
Polohovací modul (EM 253)

  • Vysokorychlostní řízení, …od 12 do 200,000 bodů/s.

    • Volitelná kompenzace vůle

    • Nepřetržité řízení

  • Podporuje:

    • Jerk (S křivky) nebo Lineární zrychlení azpomalení

    • Absolutní, relativní a manuálnířízení polohy

  • Jednoduché programování a uvádění do provozu pomocí průvodce

Hardware moduly


Hmi oper torsk panely
HMI – operátorské panely

(Human Machine Interface)

Určeno pro S7-200

  • Optimální poměr cena/výkon

  • Jednoduchá konfigurace pomocí TD 200-Wizard, TP Designer, WINCC flexible micro

Grafické

panely

HMI

HMI založené na PC

Textové

panely

Dotykové panely:

- TP 070

- TP 170micro

(WinCC)

TD 200C

Uživatelem definované rozložení tlačítek

TD 200


Step7 micro win 32
STEP7-Micro/WIN 32

STEP7-Micro/WIN32

Parametrizační program

Software

  • Verze V4

  • Balíčky SP1, SP2

  • Vyžaduje WinXP nebo Win2k


Step7 micro win 321
STEP7-Micro/WIN 32

…. Standard v programování MikroPLC

  • Jednoduchá instalace a konfigurace

  • Lehce se naučíte, jednoduše používáte

  • Všestranný programovací nástroj

  • Jednoduché nalezení a oprava chyb

    v uživatelském programu

  • Nástroj pro změnu PLC programu při běhu

  • Prostředí i dokumentace v češtině

  • Průvodci pro zjednodušení programování

  • Softwarové nástroje pro rychlé oživení

    aplikace

Software


V b r editor
Výběr editorů

LADDER

Použijte ten správný nástroj

  • Grafické editory LAD a FBD (dle IEC 1131-3)

  • Textový jazyk STL

  • Přepínání mezi jednotlivými editory

  • Rychlá identifikace chyb

FBD

STL

Software


Step7 micro win 322
STEP7-Micro/WIN 32

Roletové a obrázkové menu

Software

E D I T O R

Instrukční strom

Zprávy o průběhu operací


Step7 micro win 323
STEP7-Micro/WIN 32

Nastavení vidu jazyka

Nastavení editoru

Software


Step7 micro win 324
STEP7-Micro/WIN 32

Nastavení automatu

Software

Nastavení typu PLC a komunikace


Step7 micro win 325
STEP7-Micro/WIN 32

Roletka nástrojů

Software

Nastavení MicroWinu jako celku


Step7 micro win 326
STEP7-Micro/WIN 32

Nastavení všech důležitých formálních parametrů

Software


Step7 micro win 327
STEP7-Micro/WIN 32

Nejdůležitější ikony obrázkového menu

upload

stop PLC

download

zkompilovat vše

zkompilovat

start PLC

Software

odlaďovací režim

aliasy

komentář networků

spojovací vodiče

komentář programu

smazat network

vložit network


Step7 micro win 328
STEP7-Micro/WIN 32

Rozdělení uživatelské paměti a možnosti jejího rozsahu

Přístup do paměti

Po bitech:

I, Q, V, M, SM, S, T, C, L

Po bytech:

IB, QB, VB, MB, SMB, SB, LB, AC, KB (konstanta)

Po wordech:

IW, QW, VW, MW, SMW, SW, T, C, LW, AC, AIW, AQW,

KW

Software

Po double wordech:

ID, QD, VD, MD, SMD, SD, LD, AC, HC, KD

Zobrazení čísel:

Dec :

Hexa:

Bin :

15

16#F

2#1111


Step7 micro win 329
STEP7-Micro/WIN 32

- příklady instrukcí

Software

Celkem tvoří instrukční soubor 198 modulů


Pr vodci p ehled
Průvodci: přehled

Průvodci zjednodušují programování

TD 200

Internet

Ethernet

(a) Vysokorychlostní čítače

(b) Práce se sítí PPI

(c) PID regulátor

Zaznamenávání dat

(a) Modemový modul

(b) Externí modem

Software

(a) Pulzní výstupy / PWM

(b) Polohovací modul

Receptury

(a) Mapování AS-I slave

(b) Změna AS-I adres

Ovládací panel pro polohu

Automatické nastavení PID


P klady aplikac

...více než 1000000 aplikací po celém světě

Zpracování dřeva

Dopravníky

Čerpadla

Plnicí zařízení

Vakuové sací systémy / výtahy

Příklady aplikací

Aplikace


Upgrade and support
Upgrade and support

  • Technická podpora

  • Autorizovaná školení

  • Dodávka náhradních dílů do 24 hodin

  • Software i dokumentace v češtině

    www.siemens.cz/micro

  • Software

  • Dokumentace

  • Příklady aplikací

  • Tipy a Triky

Aplikace


ad
