Presentation Transcript


2 5

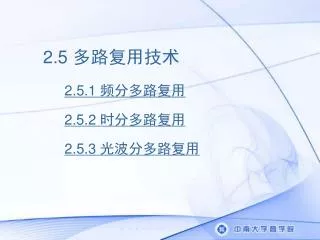

2.5 多路复用技术

  • 2.5.1 频分多路复用

  • 2.5.2 时分多路复用

  • 2.5.3 光波分多路复用


2 5 1 fdm

2.5.1频分多路复用(FDM)

  • 在物理信道能提供比单个原始信号宽得多的带宽的情况下,可将该物理信道的总带宽按频率分割成若干个和传输的单个信号带宽相同的子信道,每一个子信道传输一路信号,如图2.17所示。

图2.17 频分多路复用FDM


2 5 2 tdm

2.5.2 时分多路复用(TDM)

  • 1. 时分多路复用原理

    • 将一条物理线路按时间分成一个个的时间片,每个时间片称为一帧,每帧长125μs,再分为若干时隙,轮换地为多个信号所使用。如下图所示。


2 5 2 tdm1

2.5.2 时分多路复用(TDM)

  • 2. 同步时分多路复用和异步时分多路复用

    • 同步时分多路复用(STDM)

      同步时分多路复用是指时分方案中的时隙是预先分配好的,时隙与数据源是一一对应的,不管某一个数据源有无数据要发送,对应的时隙都是属于它的;各数据的传输定时是同步的。在接受端,根据时隙的序号来分辨是哪一路数据,以确定各时隙上的数据应当送往哪一台主机。如图2.18所示。


2 5 2 tdm2

2.5.2 时分多路复用(TDM)

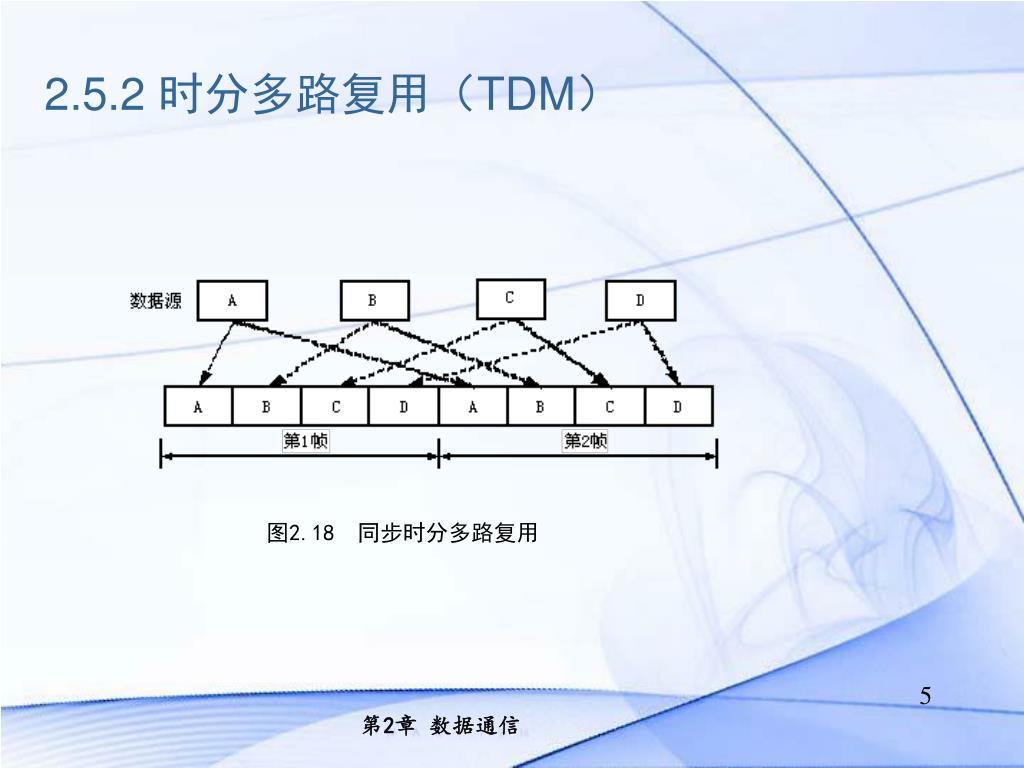

图2.18 同步时分多路复用


2 5 2 tdm3

2.5.2 时分多路复用(TDM)

  • 异步时分多路复用(ATDM)

    异步时分多路复用是指各时隙与数据源无对应关系,系统可以按照需要动态的为各路信号分配时隙,各时隙与数据源无对应关系。为使数据传输顺利进行,所传送的数据中需要携带供接收端辨认的地址信息,因此异步时分复用也称为标记时分复用技术。如图2.19所示。ATM技术中的传输就是这种方式。


2 5 2 tdm4

2.5.2 时分多路复用(TDM)

图2.19 异步时分多路复用


2 5 3 wdm

2.5.3 光波分多路复用(WDM)

  • 1.基本原理

    • 在发送端将不同波长的光信号组合起来,复用到一根光纤上,在接受端又将组合的光信号分开(解复用)并送入不同的终端,如图2.20所示。


2 5 3 wdm1

2.5.3 光波分多路复用(WDM)

图2.20 光波分多路复用单纤传输


2 5 3 wdm2

2.5.3 光波分多路复用(WDM)

  • 2.光WDM系统原理

    • WDM简单来讲就是将一条单纤转换为多条“虚纤”,每条虚纤工作在不同的波长上。

    • 光WDM系统有3种基本结构:

      • 光多路复用单纤传输系统

        光多路复用单纤传输系统如图2.21所示。其中T表示Transfer, M表示Multiplexer, D表示Demultiplexer, R表示Recepter。


2 5 3 wdm3

2.5.3 光波分多路复用(WDM)

光线

图2.21 光多路复用单纤传输系统结构图


2 5 3 wdm4

λ 1

λ 2

2.5.3 光波分多路复用(WDM)

  • 光双向单纤传输系统

    光双向单纤传输系统如图2.22所示。

T1

R1

MD

MD

R2

T2

图2.22 光双向单纤传输系统结构图


2 5 3 wdm5

2.5.3 光波分多路复用(WDM)

  • 光分路插入传输系统

    光分路插入传输系统如图2.23所示。

λ 1, λ 2

λ 2, λ 3

λ 3, λ 4

MD

MD

λ 1

λ 3

λ2

λ 4

R1

T3

R2

T4

图2.23 光分路插入传输系统结构图


2 5 3 wdm6

2.5.3 光波分多路复用(WDM)

  • 3.DWDM系统的关键设备

    • DWDM系统中使用的主要设备有:DWDM激光器、光波分复用器、光接收器、光放大器。

  • 4.频分多路复用、时分多路复用和波分多路复用的比较

    • 频分多路复用:按频率分割,在同一时刻能同时存在并传送多路信号,每路信号的频带不同。

    • 时分多路复用:按时间分割,每一时隙内只有一路信号存在。

    • 波分多路复用:按波长分割,在同一时刻能同时存在并传送多路信号,每路信号的波长不同。
