Presentation Transcript


1 1

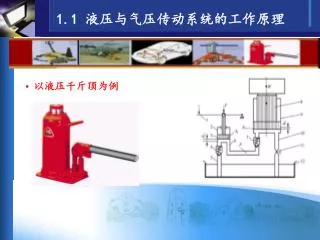

1.1 液压与气压传动系统的工作原理

  • 以液压千斤顶为例


1 1 1

1.1.1 液压与气压传动系统的工作原理

液压千斤顶工作原理


1 1

重要结论:“工作压力取决于负载”,而与流入的液体多少无关。

液压千斤顶工作原理分析——力的传递

帕斯卡原理:在密闭容器内,施加于静止液体上的压力将以等值同时传到液体各点。


1 1

重要结论:活塞的运动速度v取决于进入液压缸的流量,而与液体压力大小无关

液压千斤顶工作原理分析——运动的传递

如果不考虑液体的可压缩性、泄漏,以及缸体和管路的变形等因素:

流量q (Av):单位时间内流过某一截面积为A的流体体积。


1 1

液压千斤顶工作原理分析——功率的计算

系统输入功率为Fv1

系统输出功率为pq

若不计各种损失,
