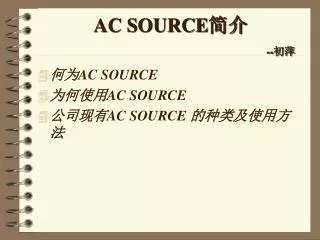

  1. AC SOURCE简介--初萍 • 何为AC SOURCE • 为何使用AC SOURCE • 公司现有AC SOURCE 的种类及使用方法

  2. 何为AC SOURCE • AC SOURCE：顾名思义，AC SOURCE即为交流电源。 • 公司内用来表示输入市电的常用词汇有：Line， Utility， Power，Input，I/P-V，

  3. 为何使用AC SOURCE • 飞瑞集团的主要产品为不间断电源（Uninterrupted Power System）,简称UPS。我们的产品，（包括山特的自我品牌，UPE、信瑞、昀瑞的ODM产品）被推广到世界各地，为不同国家所使用。 • 而在不同的国家，不同的地域，其市电电压、供电系统的状况不尽相同。例如，欧洲的市电为230V/50Hz，而在美国，他们的市电却是120V/60Hz。在南美，市电是208V/50Hz。 在日本，又存在两种频率的市电：100V/50Hz和100V/60Hz，不同的地域使用不同的频率。那么，澳洲呢，她是使用240V的交流电。而如此多种多样的市电情况，如果仅仅使用中国国内230V/50Hz的市电，是很难模拟的。

  4. 为何使用AC SOURCE • 另外，除了市电电压、频率是我们在设计开发机种时需要注意的。供电系统的稳定性也是必须考虑的要素之一。发达国家，电网较稳定极少出现市电不稳的情况。但是，在许多发展中国家，如泰国、印度等，供电系统较弱，容易出现断电（Break Out），以及市电不稳（Brown Out）。UPS必须能够应付以上的市电异常问题，保证用户设备的电源稳定。为模拟上述市电的异常变化，就必须使用AC SOURCE的LIST功能。

  5. 公司现有AC SOURCE 的种类及使用方法 • 昀瑞现有AC SOURCE两类： • 一类各位在自己的实验桌上可以看到。在实验桌的两侧，有一系列的插座，旁边表有100V、120V、208V、220V等字样。这些是公司内部提供的交流电源。以上电源均为50Hz，且无法改变电压。以上电源都配有短路保护器（Breaker）。 • 第二类，也就是要重点介绍的是Chroma：Programmable AC Source。通过调节该设备，可以产生不同电压，不同频率，不同谐波分量（Harmonic)的交流电。 昀瑞现有Chroma的型号多为6530，也有6520。这两型号的Chroma主要差异在于输出功率不同：6520的输出功率为2KVA；6530的为3KVA。其他特性及操作方法基本相同。

  6. 以6530 为例Chroma的基本使用方法

  7. 开机时，Chroma 显示

  8. Error messages

  9. Normal mode

  10. Configure

  11. Step

  12. List

  13. List function

  14. Pulse function

  15. defination

  16. Block diagram

  17. 使用Chroma的注意事项 • 在给100V/120V（LV MODEL）提供电源时，请先进入“SET UP”模式，将RANGE设定为150V，防止误操作造成炸机。 • 确定或预估负载（LOAD）的功率，选择正确的电源。 如果负载消耗功率超过Chroma的保护限制，Chroma将关断输出并报警（Alarm），甚至关机（Shutdown）。如果负载消耗的功率过大，如在做各种负载瞬投实验时（Load Take On /Off Test），请使用实验桌上的配置电源，而不要使用Chroma，以免造成设备损坏。 • 除非实验要求，否则避免长时间使用Chroma对UPS进行充电（Charger）。

  18. 使用Chroma的注意事项 • 养成良好的实验习惯：不做实验时，请关闭实验设备，并拔掉设备的输入电源线。

  19. TEST • 1. PROGRAMMABLE AC SOURCE俗称（英文）。通过调节该设备，可以产生不同，不同 ，不同谐波分量（英文）（)的交流电。 • 2. 英国的市电是V/ Hz，The line of N.A is V。 日本的市电： ，The utility of Australian is V。 • 常用名词英汉对照翻译；Break out ;Brown out: ;异常关机；负载瞬投测试； 100V/120V 机种； • 在给100V/120V机种提供电源时，请先进入“”模式，将Range设定为，防止误操作将造成。 • 6520的输出功率为。 • (10‘)阅读以下LIST for J model,其中有两种错误，请标出： • counter=65540; • Vstart=100V;Vend=100V;F=60Hz;time=2000ms;Step NO.=1;Waveform=A; • Vstart=100V;Vend=100V;F=65Hz;time=200ms;Step NO.=1;Waveform=A; • Vstart=250V;Vend=250V;F=60Hz;time=5000ms;Step NO.=1;Waveform=A; • Vstart=150V;Vend=150V;F=54Hz;time=1000ms;Step NO.=1;Waveform=A;

  20. TEST • (15‘)根据下图编写list. • Vstart=V;Vend=V;F=Hz;time=ms;Step NO.=;Waveform=; • Vstart=V;Vend=V;F=Hz;time=ms;Step NO.=;Waveform=; Vstart=V;Vend=V;F=Hz;time=ms;Step NO.=;Waveform=;
