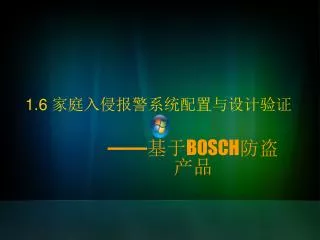

  1. 1.6 家庭入侵报警系统配置与设计验证 ——基于BOSCH防盗产品

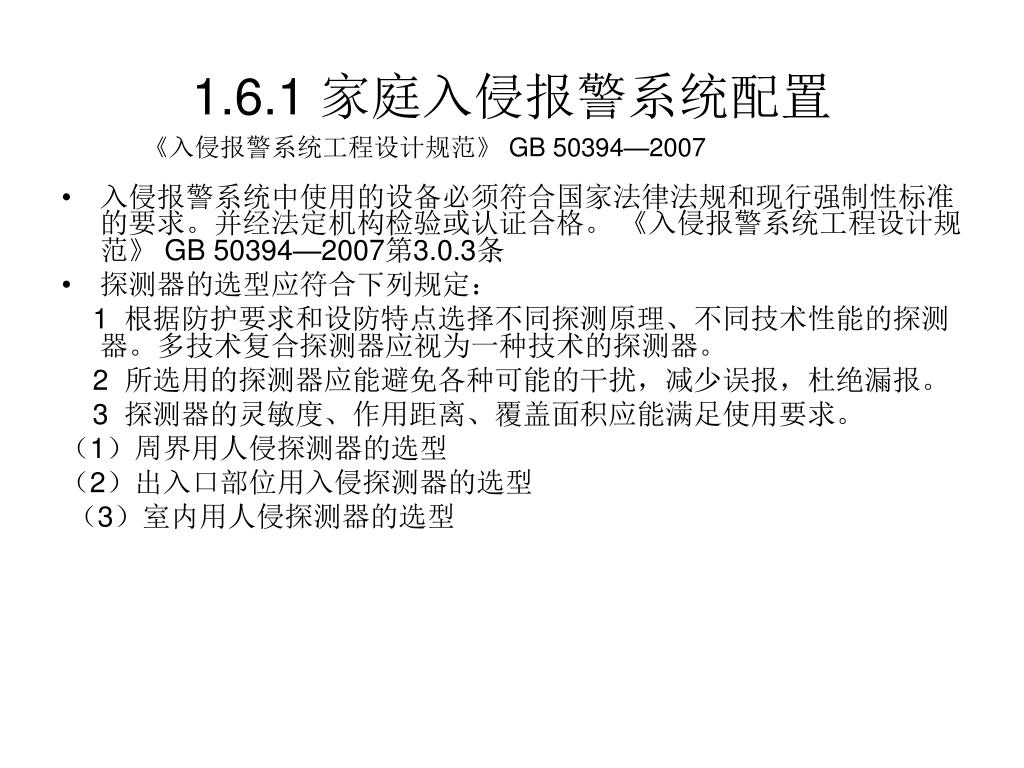

  2. 1.6.1 家庭入侵报警系统配置 《入侵报警系统工程设计规范》 GB 50394—2007 • 入侵报警系统中使用的设备必须符合国家法律法规和现行强制性标准的要求。并经法定机构检验或认证合格。 《入侵报警系统工程设计规范》 GB 50394—2007第3.0.3条 • 探测器的选型应符合下列规定： 1 根据防护要求和设防特点选择不同探测原理、不同技术性能的探测器。多技术复合探测器应视为一种技术的探测器。 2 所选用的探测器应能避免各种可能的干扰，减少误报，杜绝漏报。 3 探测器的灵敏度、作用距离、覆盖面积应能满足使用要求。 （1）周界用人侵探测器的选型 （2）出入口部位用入侵探测器的选型 （3）室内用人侵探测器的选型

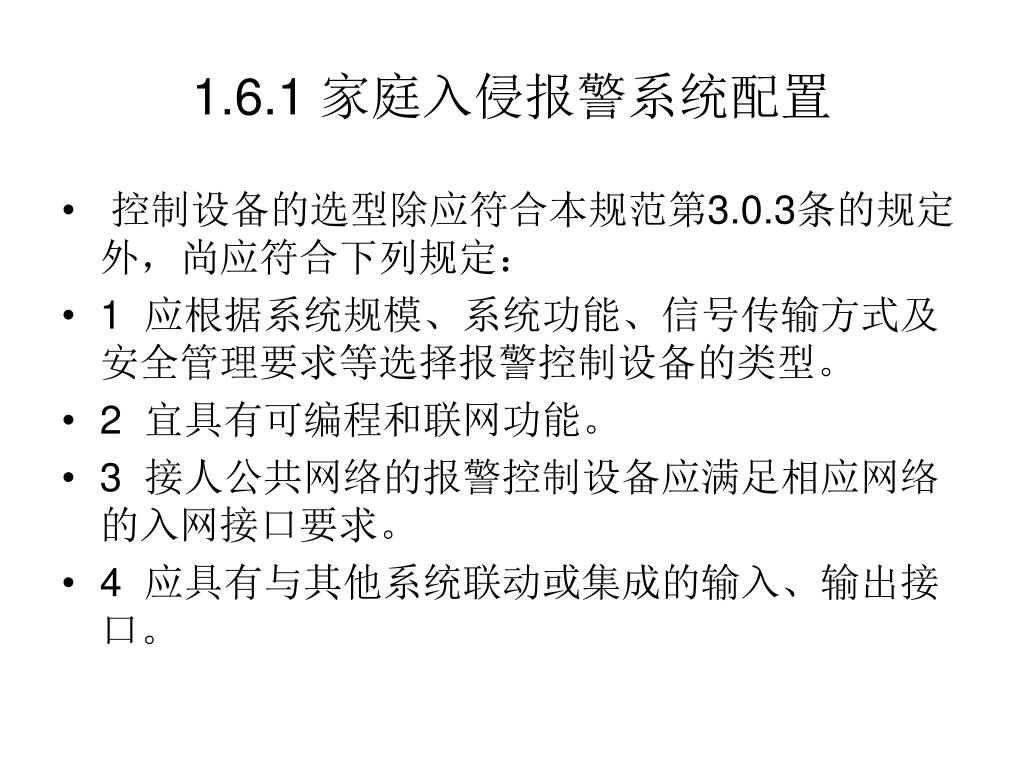

  3. 1.6.1 家庭入侵报警系统配置 • 控制设备的选型除应符合本规范第3.0.3条的规定外，尚应符合下列规定： • 1 应根据系统规模、系统功能、信号传输方式及安全管理要求等选择报警控制设备的类型。 • 2 宜具有可编程和联网功能。 • 3 接人公共网络的报警控制设备应满足相应网络的入网接口要求。 • 4 应具有与其他系统联动或集成的输入、输出接口。

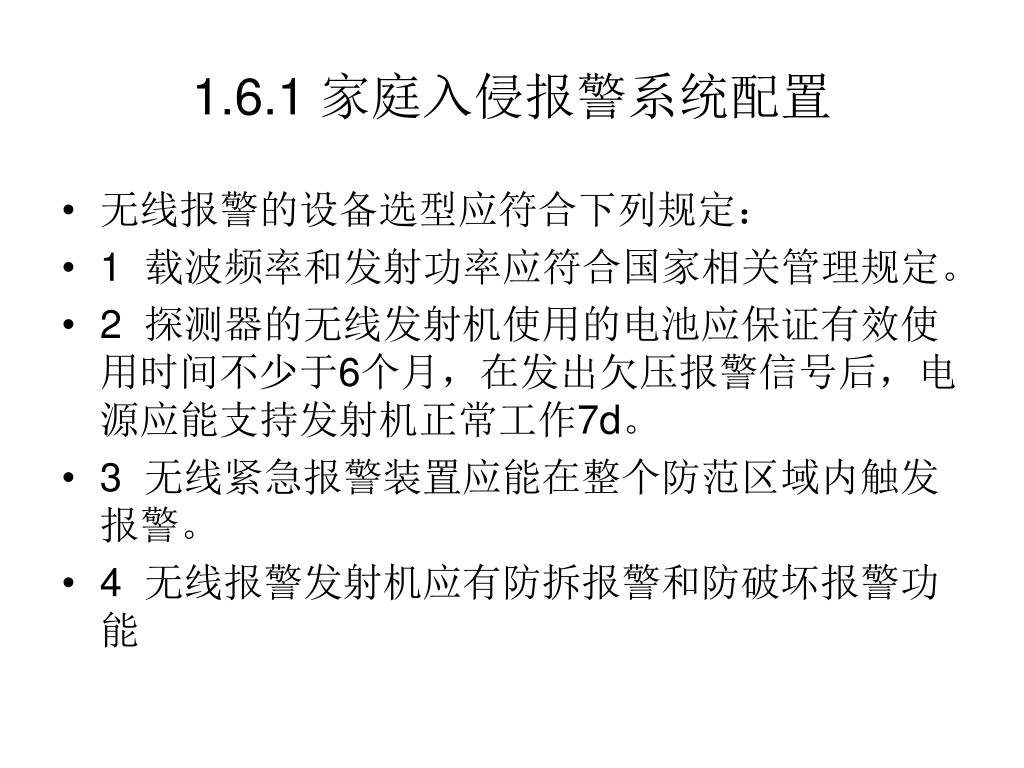

  4. 1.6.1 家庭入侵报警系统配置 • 无线报警的设备选型应符合下列规定： • 1 载波频率和发射功率应符合国家相关管理规定。 • 2 探测器的无线发射机使用的电池应保证有效使用时间不少于6个月，在发出欠压报警信号后，电源应能支持发射机正常工作7d。 • 3 无线紧急报警装置应能在整个防范区域内触发报警。 • 4 无线报警发射机应有防拆报警和防破坏报警功能

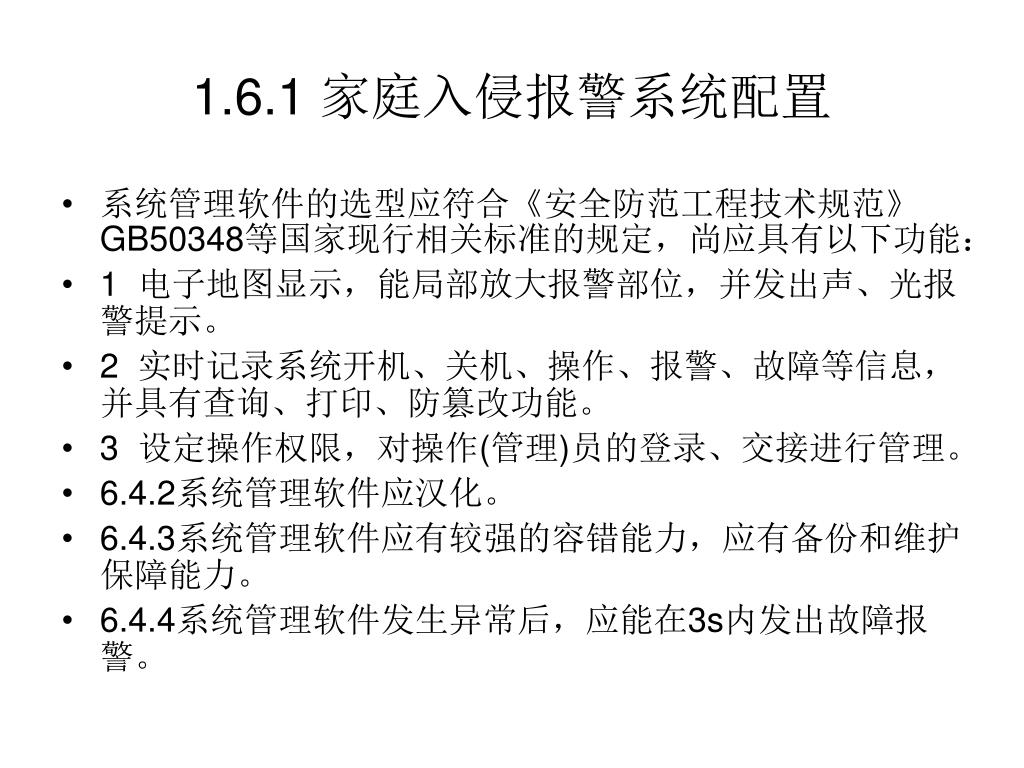

  5. 1.6.1 家庭入侵报警系统配置 • 系统管理软件的选型应符合《安全防范工程技术规范》GB50348等国家现行相关标准的规定，尚应具有以下功能： • 1 电子地图显示，能局部放大报警部位，并发出声、光报警提示。 • 2 实时记录系统开机、关机、操作、报警、故障等信息，并具有查询、打印、防篡改功能。 • 3 设定操作权限，对操作(管理)员的登录、交接进行管理。 • 6.4.2系统管理软件应汉化。 • 6.4.3系统管理软件应有较强的容错能力，应有备份和维护保障能力。 • 6.4.4系统管理软件发生异常后，应能在3s内发出故障报警。

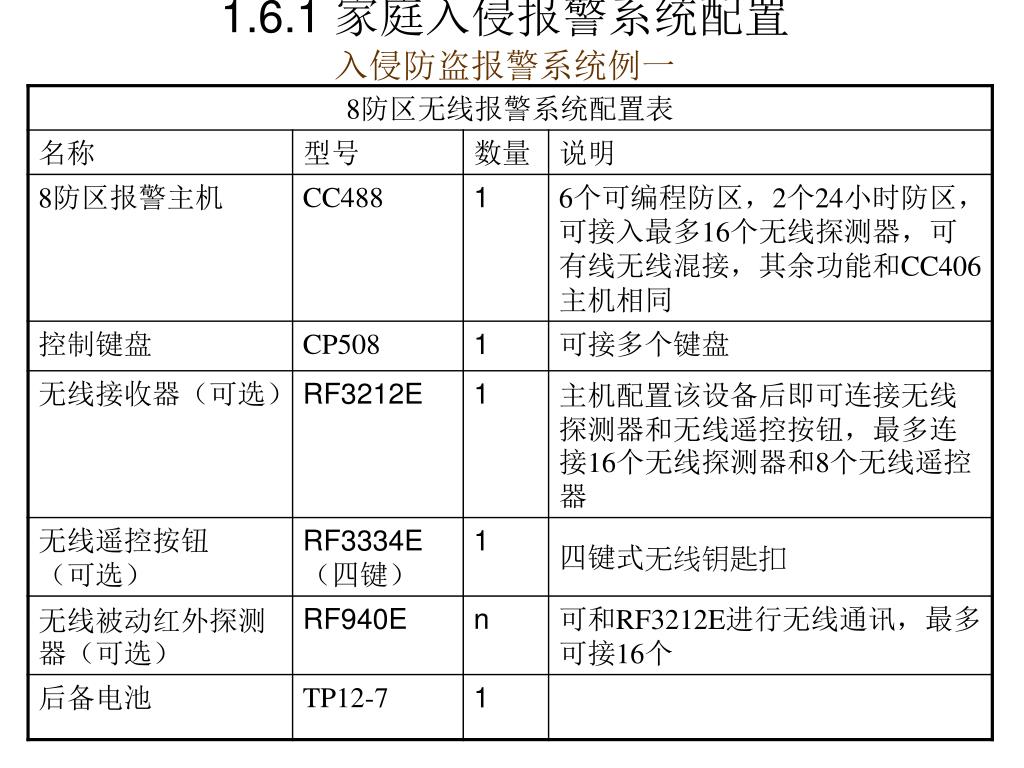

  6. 1.6.1 家庭入侵报警系统配置入侵防盗报警系统例一

  7. 例一：报警主机CC488 8个可编程防区，带2个分区 16个可编程用户码 8个无线远程用户码（CC488） 进入和退出提示 防区锁定 探测器监测功能 自动布防/撤防 应答机旁路 特别火警告 多种发送 布撤防时来电转接 交流电中断和系统故障显示 事件记录回查 步测模式 监测喇叭输出 两个进入延时时间段设置 内置电话线路故障监测器 用户码可选布/撤防报告 延迟警报直至事件发送完毕键盘有紧急 报警、火警、救护警、胁持报警等模式

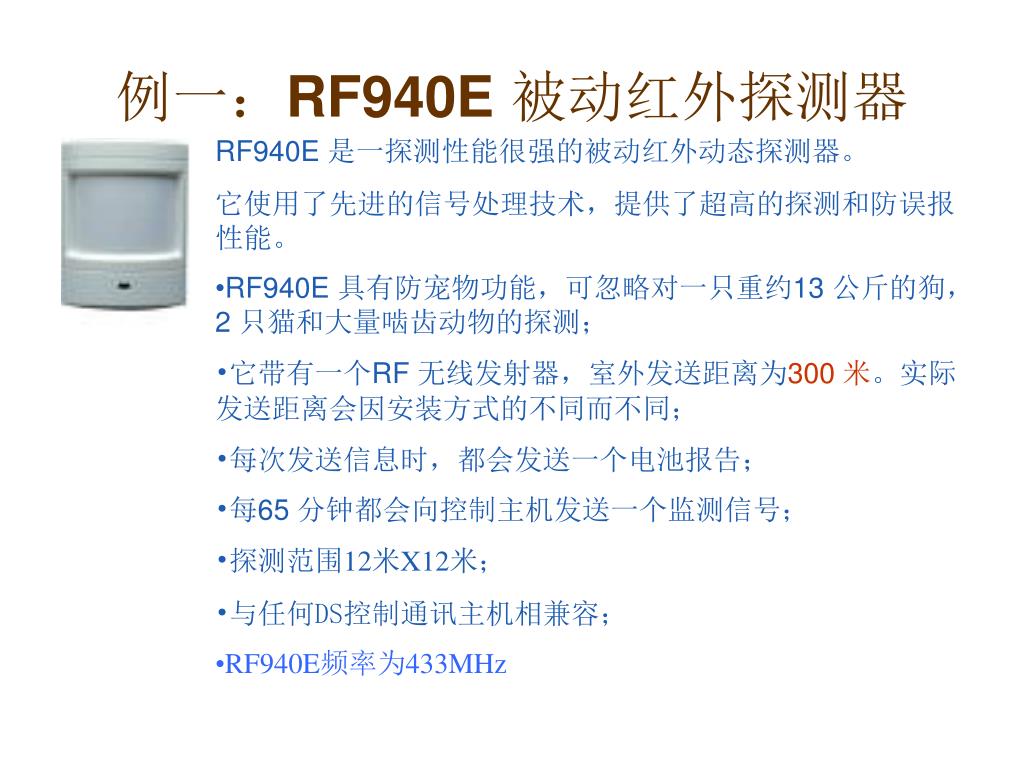

  8. 例一：RF940E 被动红外探测器 • RF940E 是一探测性能很强的被动红外动态探测器。 • 它使用了先进的信号处理技术，提供了超高的探测和防误报性能。 • RF940E 具有防宠物功能，可忽略对一只重约13 公斤的狗，2 只猫和大量啮齿动物的探测； • 它带有一个RF 无线发射器，室外发送距离为300 米。实际发送距离会因安装方式的不同而不同； • 每次发送信息时，都会发送一个电池报告； • 每65 分钟都会向控制主机发送一个监测信号； • 探测范围12米X12米； • 与任何DS控制通讯主机相兼容； • RF940E频率为433MHz

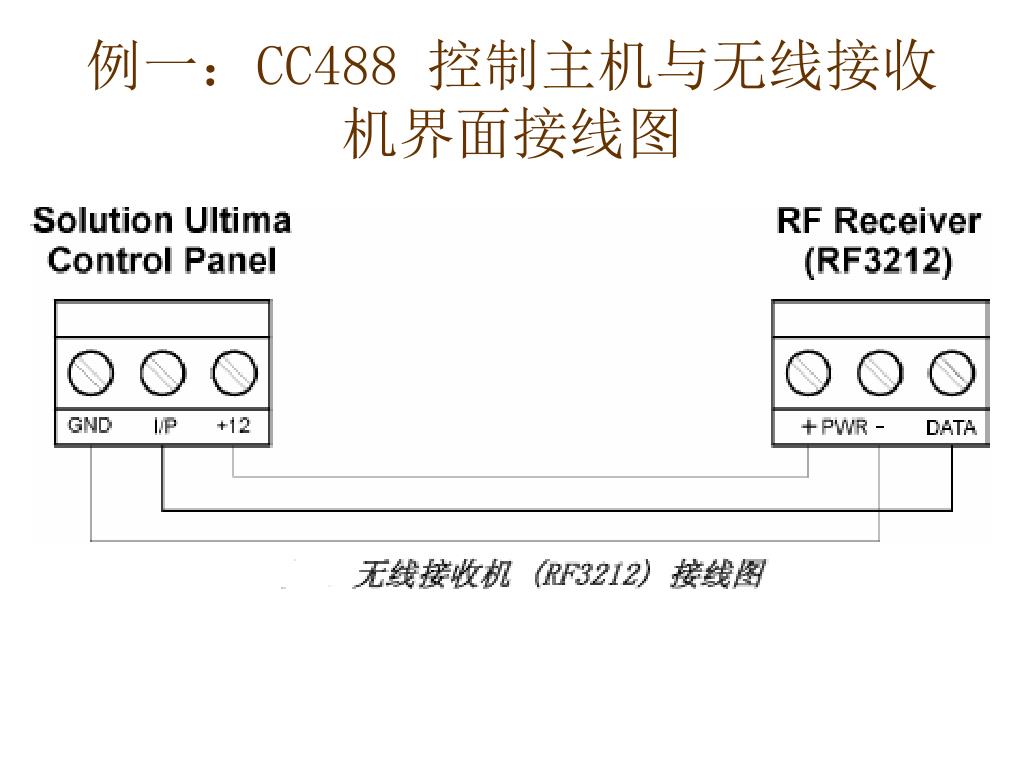

  9. 例一：CC488 控制主机与无线接收机界面接线图

  10. 入侵防盗报警系统例二

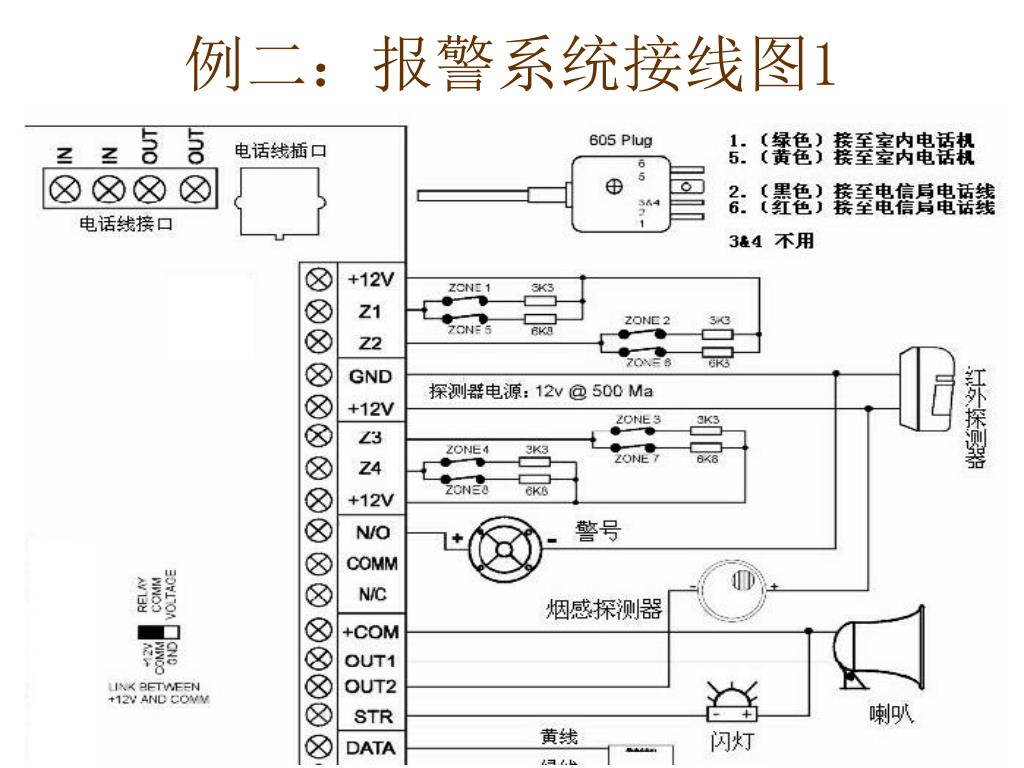

  11. 例二：报警系统接线图1

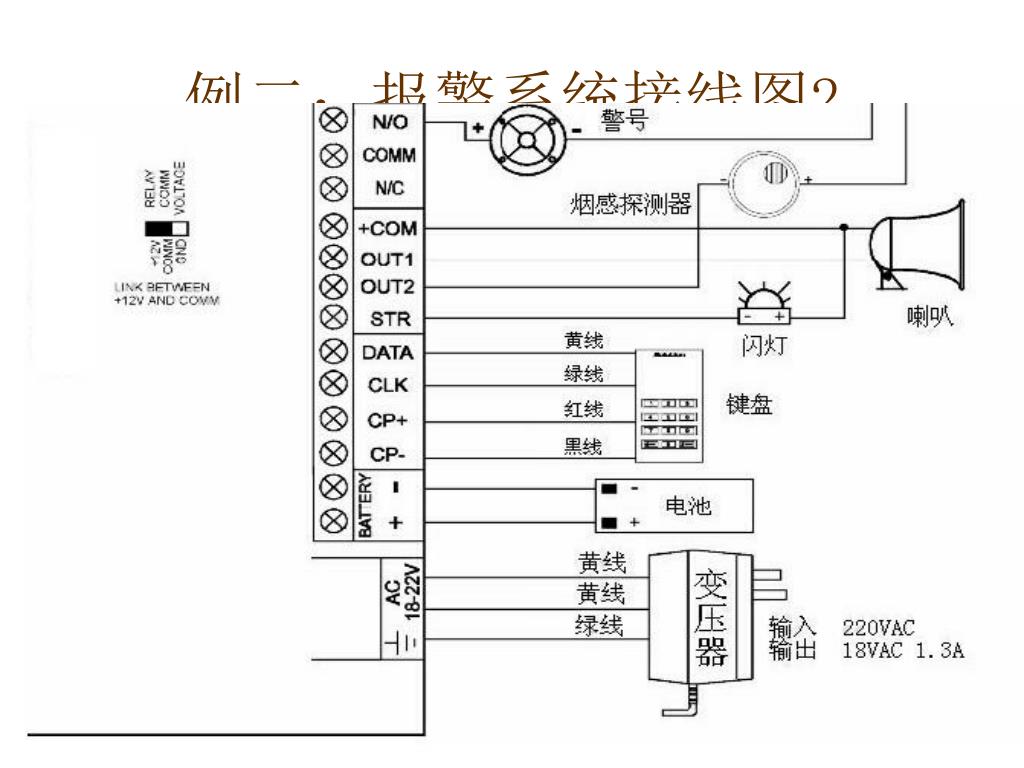

  12. 例二：报警系统接线图2

  13. 例二：一般探测器的接口定义

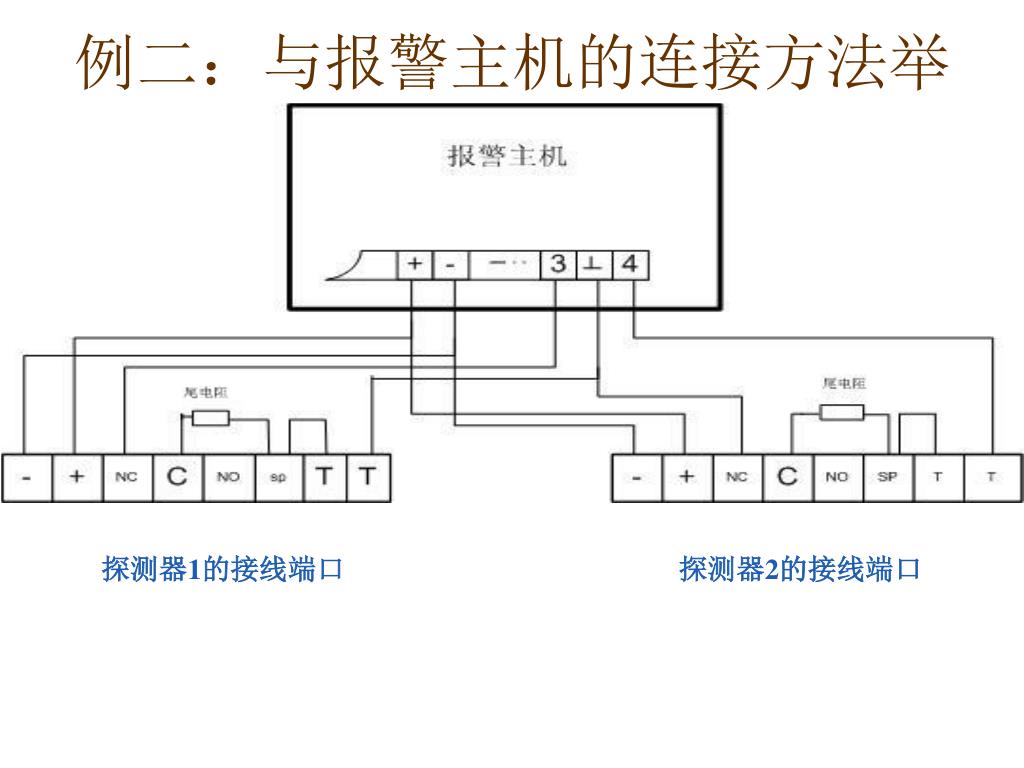

  14. 例二：与报警主机的连接方法举例 探测器1的接线端口探测器2的接线端口

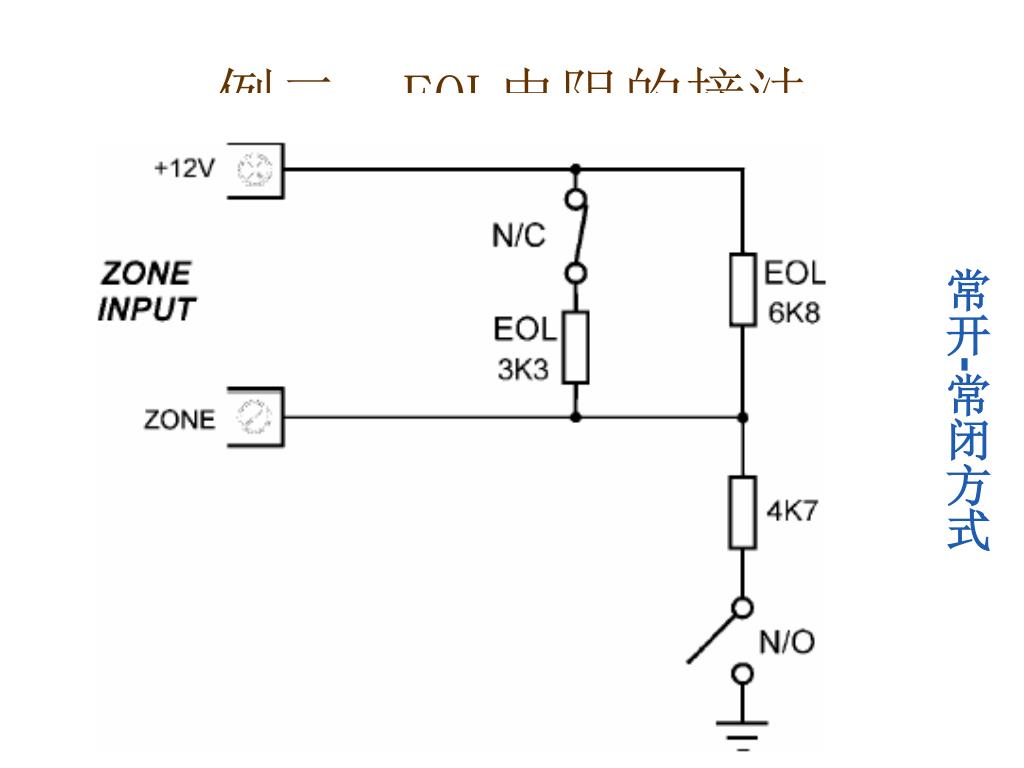

  15. 例二：EOL电阻的接法 全常闭方式

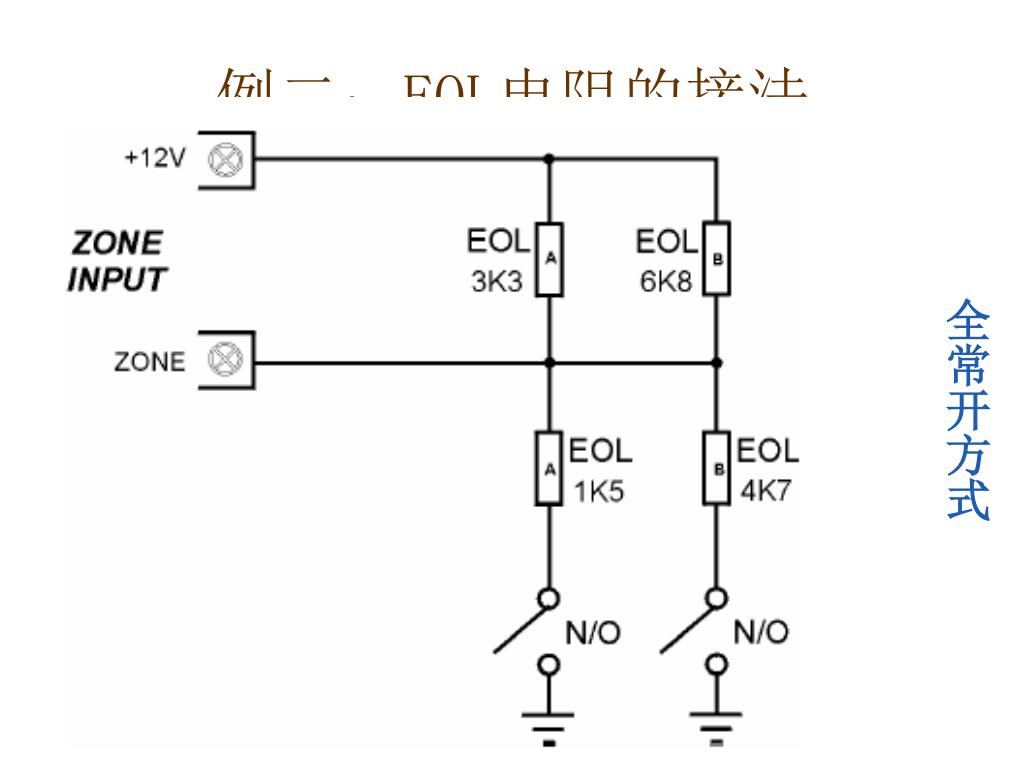

  16. 例二：EOL电阻的接法 全常开方式

  17. 例二：EOL电阻的接法 常开-常闭方式

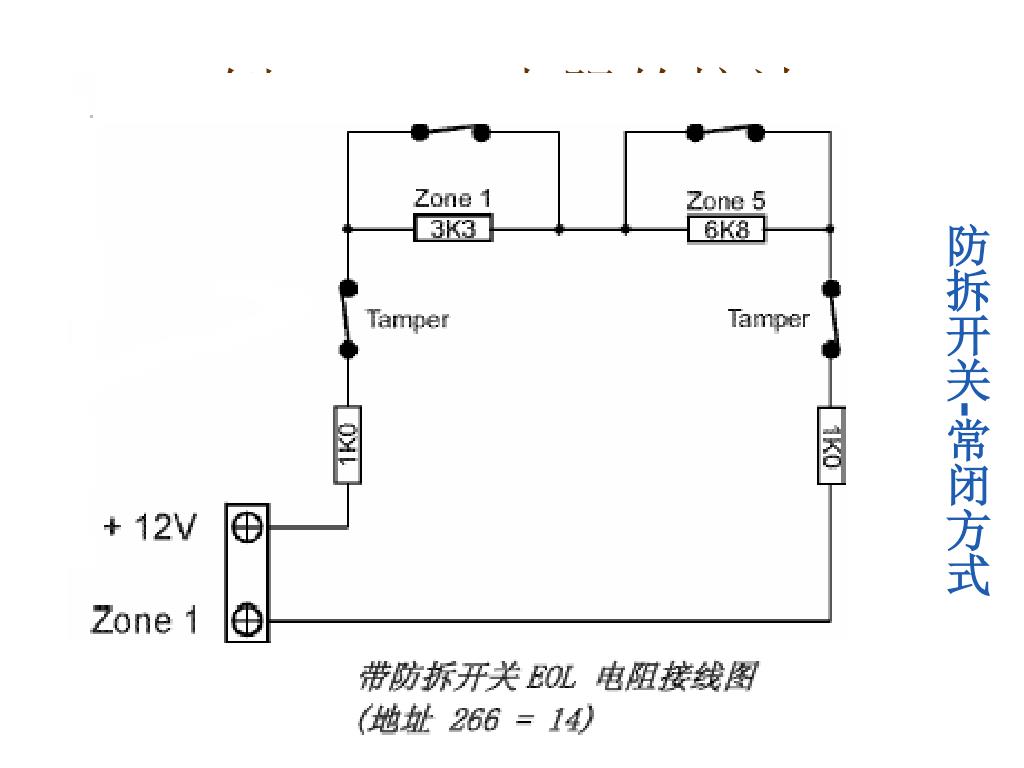

  18. 例二：EOL电阻的接法 防拆开关-常闭方式

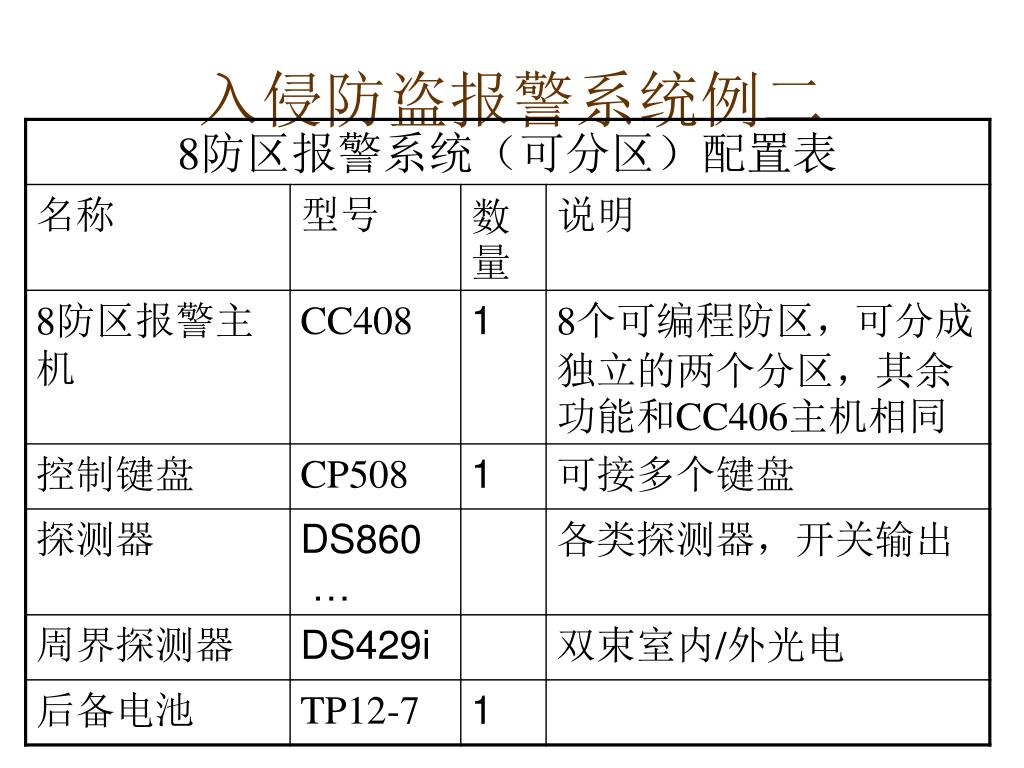

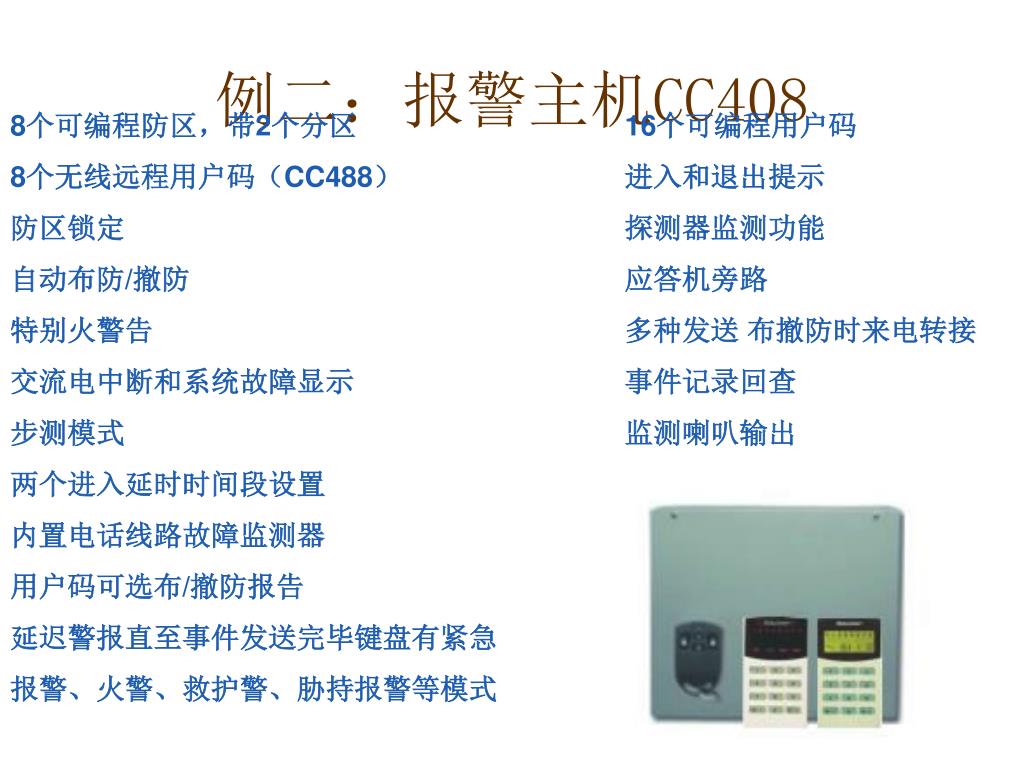

  19. 例二：报警主机CC408 8个可编程防区，带2个分区 16个可编程用户码 8个无线远程用户码（CC488） 进入和退出提示 防区锁定 探测器监测功能 自动布防/撤防 应答机旁路 特别火警告 多种发送 布撤防时来电转接 交流电中断和系统故障显示 事件记录回查 步测模式 监测喇叭输出 两个进入延时时间段设置 内置电话线路故障监测器 用户码可选布/撤防报告 延迟警报直至事件发送完毕键盘有紧急 报警、火警、救护警、胁持报警等模式

  20. 例二：分区键盘的连接

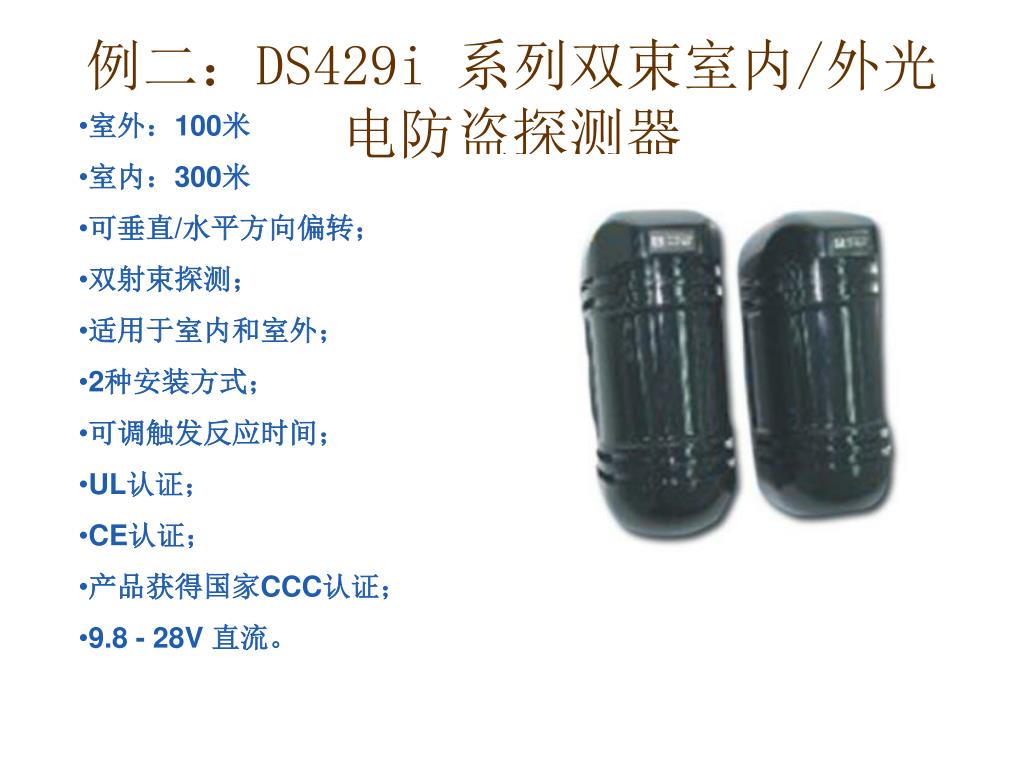

  21. 例二：DS429i 系列双束室内/外光电防盗探测器 • 室外：100米 • 室内：300米 • 可垂直/水平方向偏转； • 双射束探测； • 适用于室内和室外； • 2种安装方式； • 可调触发反应时间； • UL认证； • CE认证； • 产品获得国家CCC认证； • 9.8 - 28V 直流。

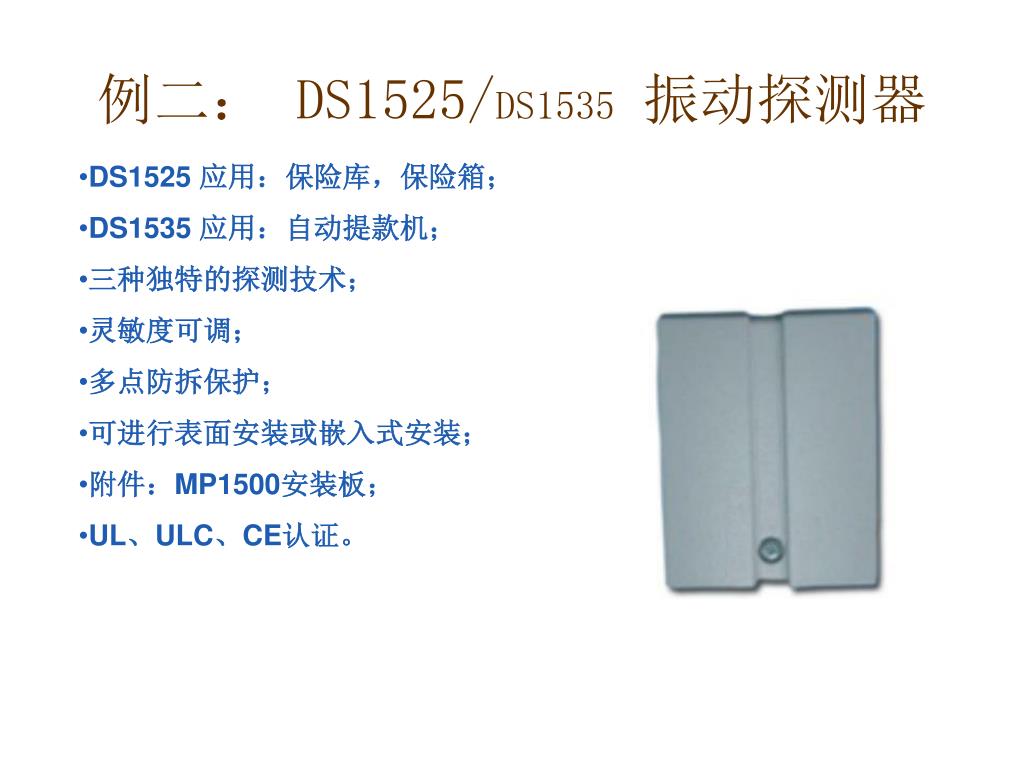

  22. 例二： DS1525/DS1535振动探测器 • DS1525 应用：保险库，保险箱； • DS1535 应用：自动提款机； • 三种独特的探测技术； • 灵敏度可调； • 多点防拆保护； • 可进行表面安装或嵌入式安装； • 附件：MP1500安装板； • UL、ULC、CE认证。

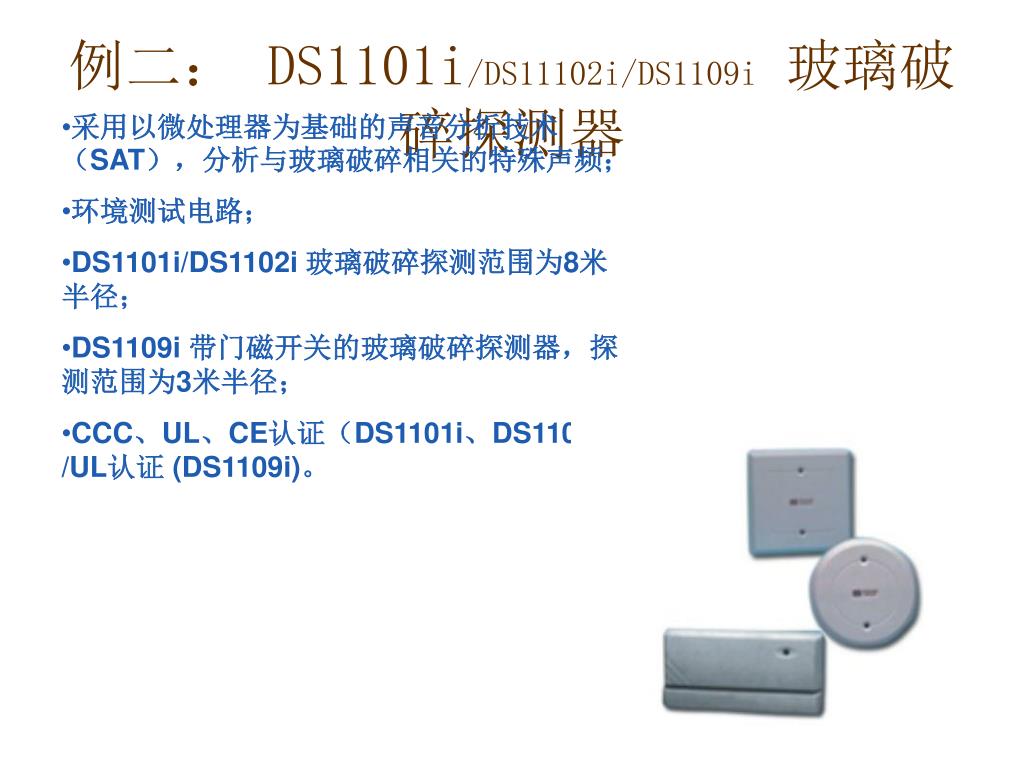

  23. 例二： DS1101i/DS11102i/DS1109i玻璃破碎探测器 • 采用以微处理器为基础的声音分析技术（SAT），分析与玻璃破碎相关的特殊声频； • 环境测试电路； • DS1101i/DS1102i 玻璃破碎探测范围为8米半径； • DS1109i 带门磁开关的玻璃破碎探测器，探测范围为3米半径； • CCC、UL、CE认证（DS1101i、DS1102i）/UL认证 (DS1109i)。

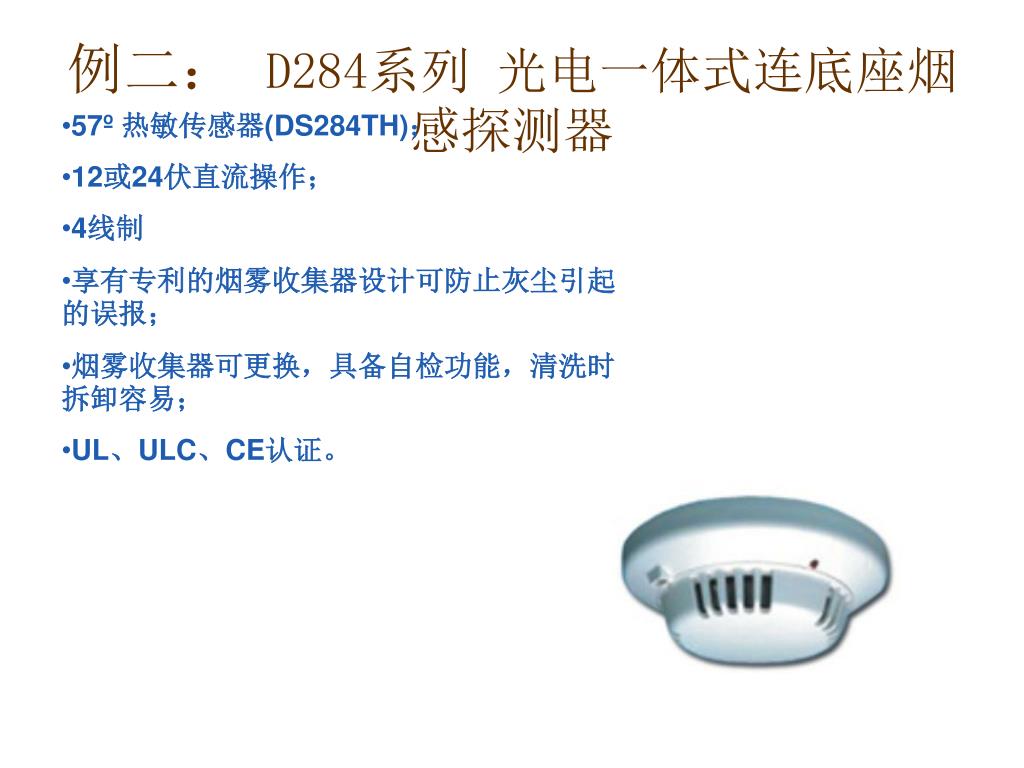

  24. 例二： D284系列 光电一体式连底座烟感探测器 • 57º 热敏传感器(DS284TH)； • 12或24伏直流操作； • 4线制 • 享有专利的烟雾收集器设计可防止灰尘引起的误报； • 烟雾收集器可更换，具备自检功能，清洗时拆卸容易； • UL、ULC、CE认证。

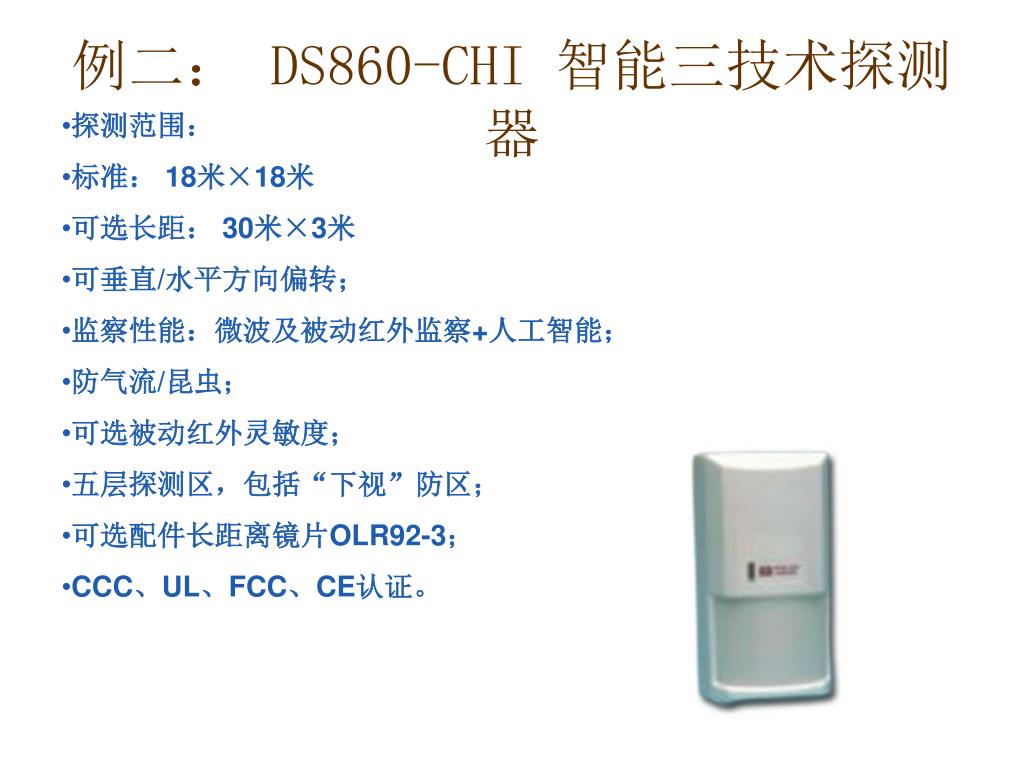

  25. 例二： DS860-CHI 智能三技术探测器 • 探测范围： • 标准： 18米×18米 • 可选长距： 30米×3米 • 可垂直/水平方向偏转； • 监察性能：微波及被动红外监察+人工智能； • 防气流/昆虫； • 可选被动红外灵敏度； • 五层探测区，包括“下视”防区； • 可选配件长距离镜片OLR92-3； • CCC、UL、FCC、CE认证。

  26. 例二： DS920i-CHI 家用幕式红外探测器 • 探测范围：35’×3’（10.5米×1.0米）； • 一般用于对门/窗的入侵防范； • 可水平/垂直方向偏转； • 防气流/昆虫； • 两种灵敏度设置供选择； • CCC、UL、CE认证

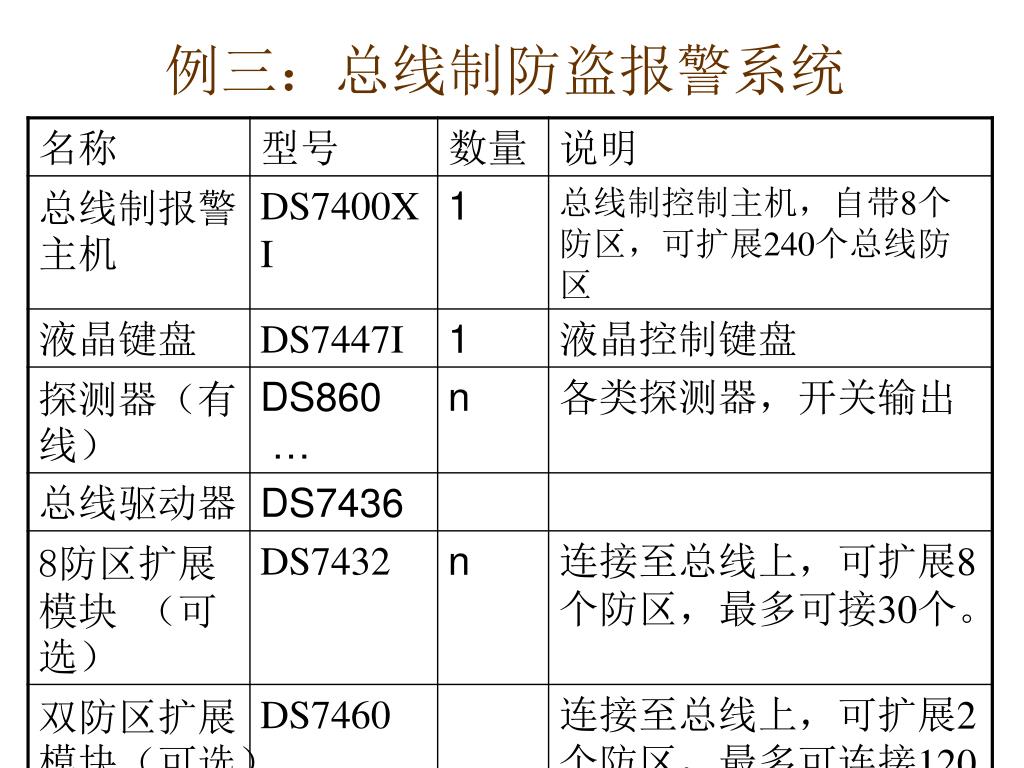

  27. 例三：总线制防盗报警系统

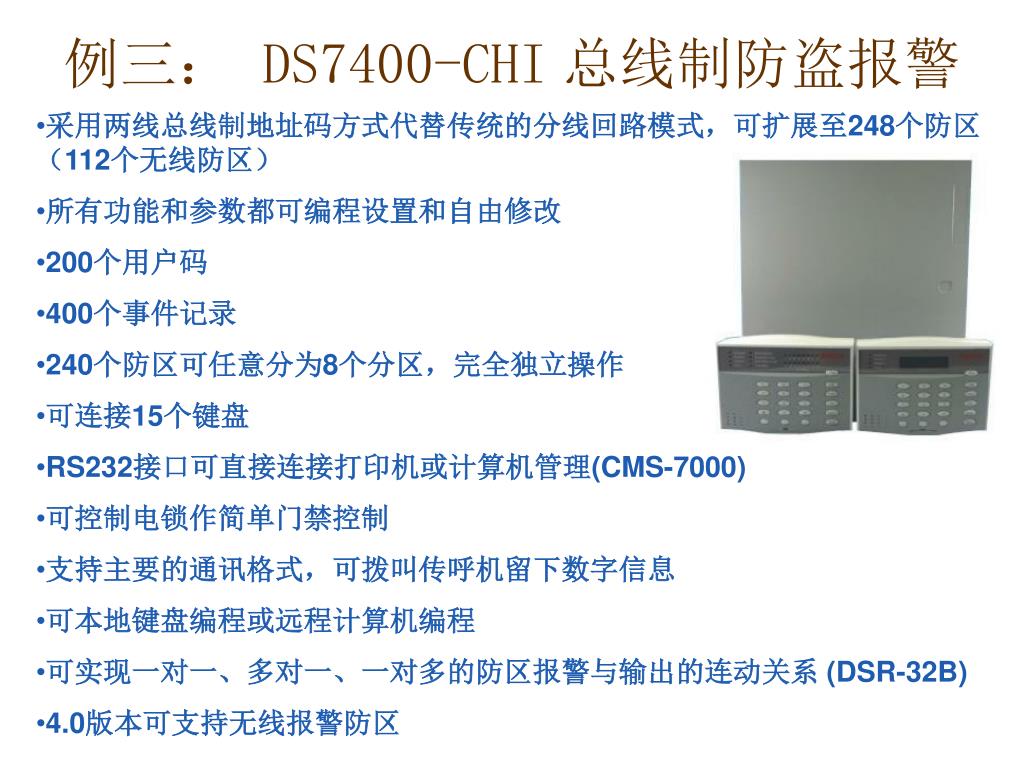

  28. 例三： DS7400-CHI总线制防盗报警主机 • 采用两线总线制地址码方式代替传统的分线回路模式，可扩展至248个防区（112个无线防区） • 所有功能和参数都可编程设置和自由修改 • 200个用户码 • 400个事件记录 • 240个防区可任意分为8个分区，完全独立操作 • 可连接15个键盘 • RS232接口可直接连接打印机或计算机管理(CMS-7000) • 可控制电锁作简单门禁控制 • 支持主要的通讯格式，可拨叫传呼机留下数字信息 • 可本地键盘编程或远程计算机编程 • 可实现一对一、多对一、一对多的防区报警与输出的连动关系 (DSR-32B) • 4.0版本可支持无线报警防区

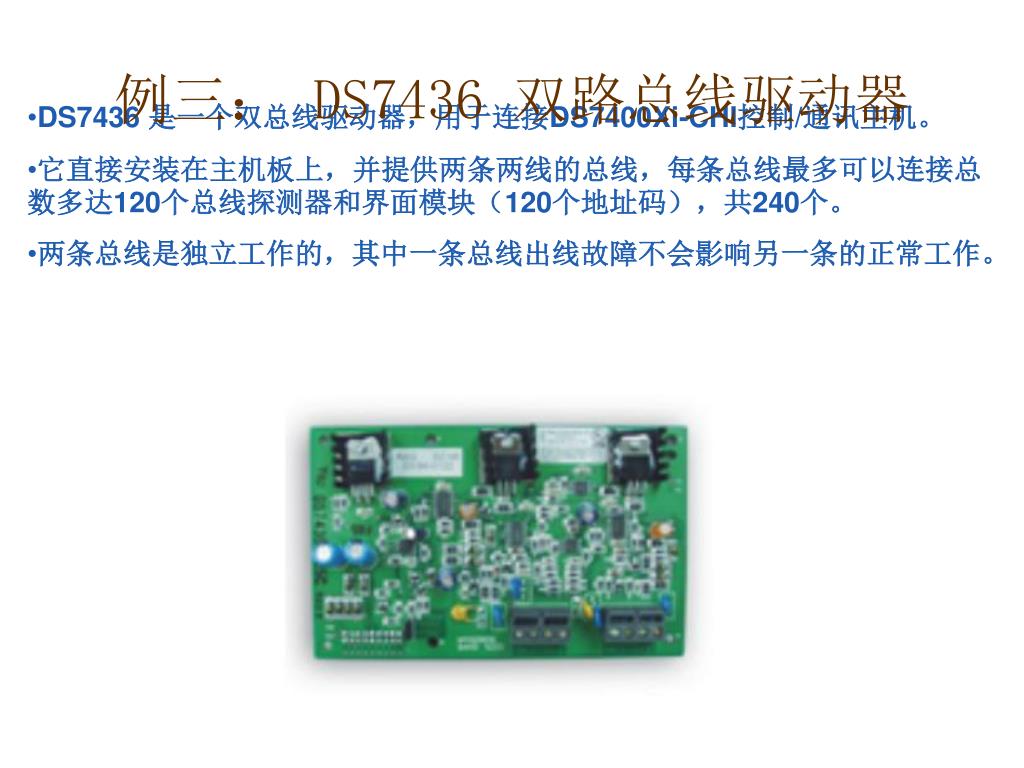

  29. 例三： DS7436 双路总线驱动器 • DS7436 是一个双总线驱动器，用于连接DS7400Xi-CHI控制/通讯主机。 • 它直接安装在主机板上，并提供两条两线的总线，每条总线最多可以连接总数多达120个总线探测器和界面模块（120个地址码），共240个。 • 两条总线是独立工作的，其中一条总线出线故障不会影响另一条的正常工作。

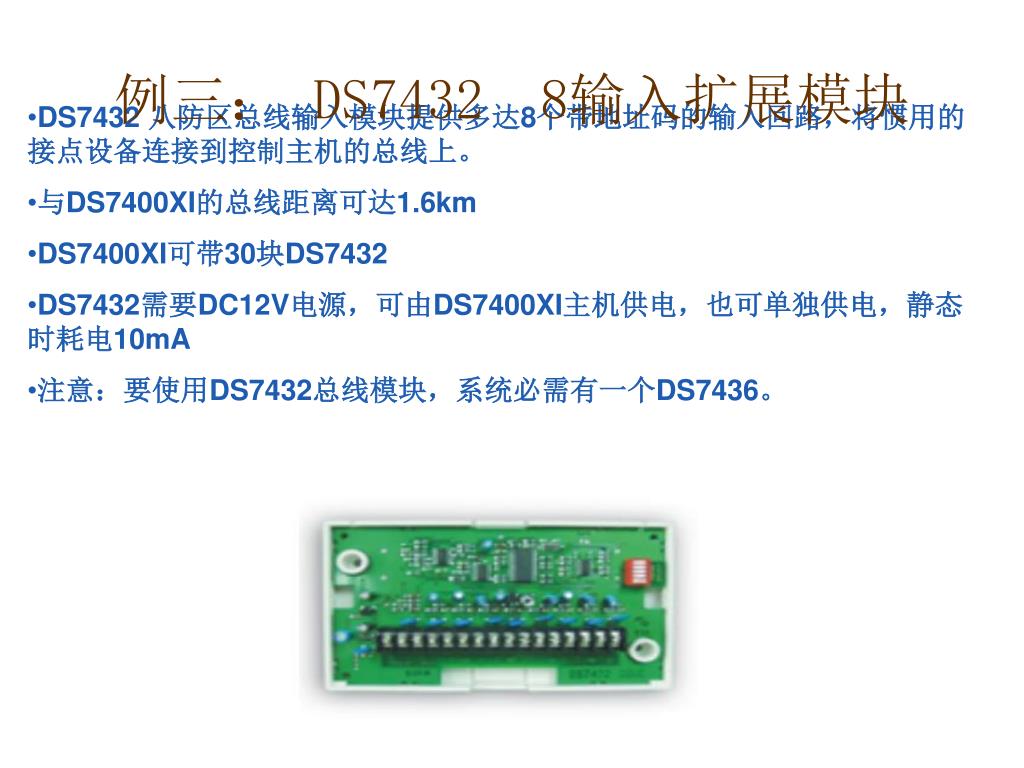

  30. 例三： DS7432 8输入扩展模块 • DS7432 八防区总线输入模块提供多达8个带地址码的输入回路，将惯用的接点设备连接到控制主机的总线上。 • 与DS7400XI的总线距离可达1.6km • DS7400XI可带30块DS7432 • DS7432需要DC12V电源，可由DS7400XI主机供电，也可单独供电，静态时耗电10mA • 注意：要使用DS7432总线模块，系统必需有一个DS7436。

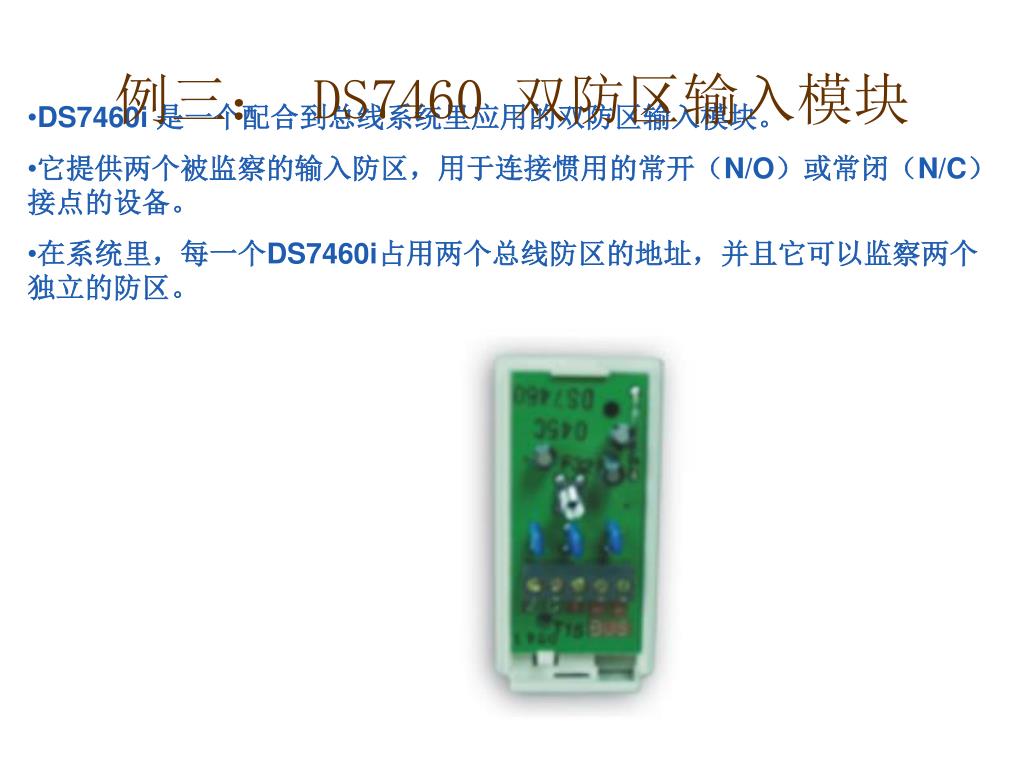

  31. 例三： DS7460 双防区输入模块 • DS7460i 是一个配合到总线系统里应用的双防区输入模块。 • 它提供两个被监察的输入防区，用于连接惯用的常开（N/O）或常闭（N/C）接点的设备。 • 在系统里，每一个DS7460i占用两个总线防区的地址，并且它可以监察两个独立的防区。

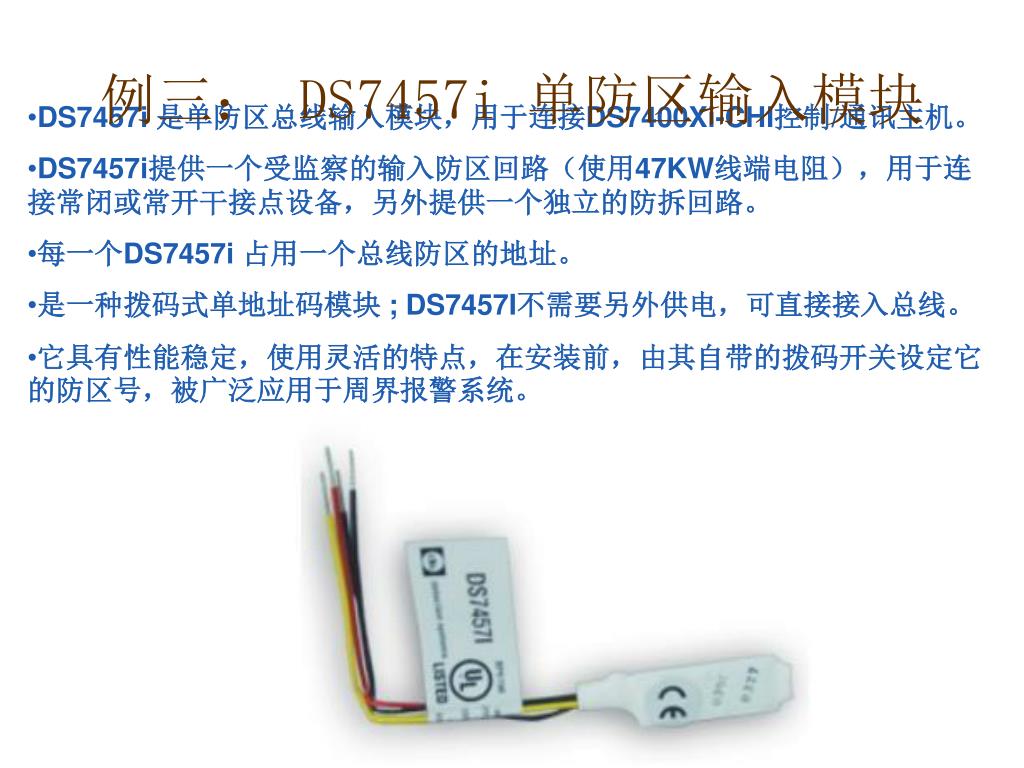

  32. 例三： DS7457i 单防区输入模块 • DS7457i 是单防区总线输入模块，用于连接DS7400Xi-CHI控制/通讯主机。 • DS7457i提供一个受监察的输入防区回路（使用47KW线端电阻），用于连接常闭或常开干接点设备，另外提供一个独立的防拆回路。 • 每一个DS7457i 占用一个总线防区的地址。 • 是一种拨码式单地址码模块 ; DS7457I不需要另外供电，可直接接入总线。 • 它具有性能稳定，使用灵活的特点，在安装前，由其自带的拨码开关设定它的防区号，被广泛应用于周界报警系统。

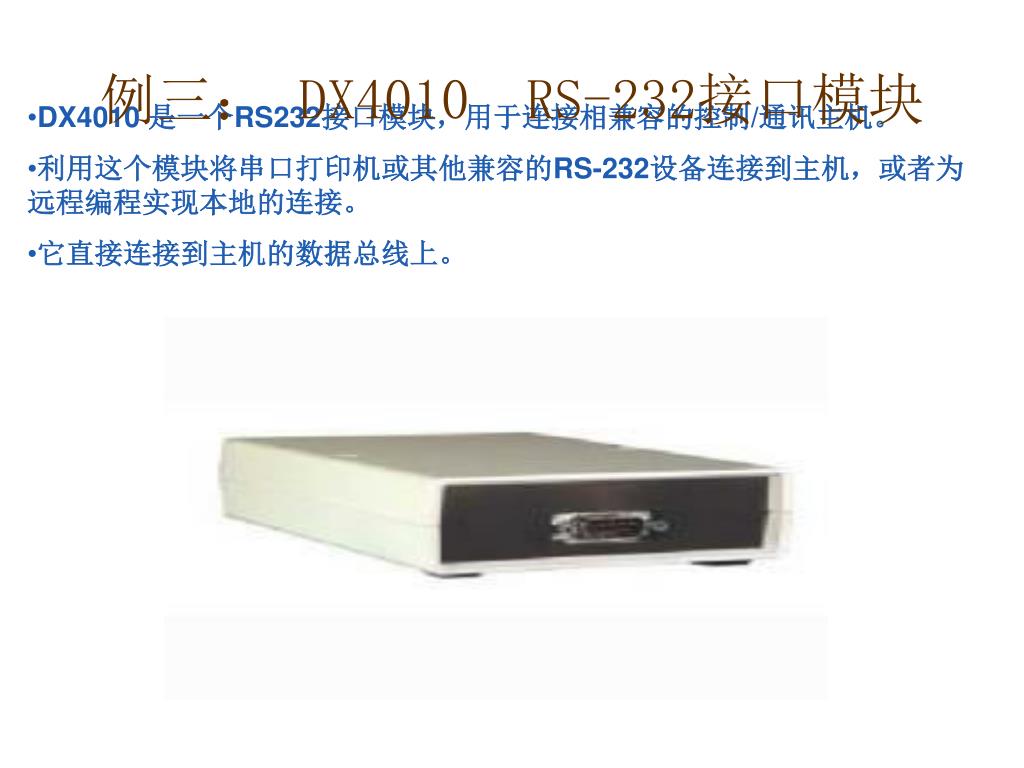

  33. 例三： DX4010 RS-232接口模块 • DX4010 是一个RS232接口模块，用于连接相兼容的控制/通讯主机。 • 利用这个模块将串口打印机或其他兼容的RS-232设备连接到主机，或者为远程编程实现本地的连接。 • 它直接连接到主机的数据总线上。

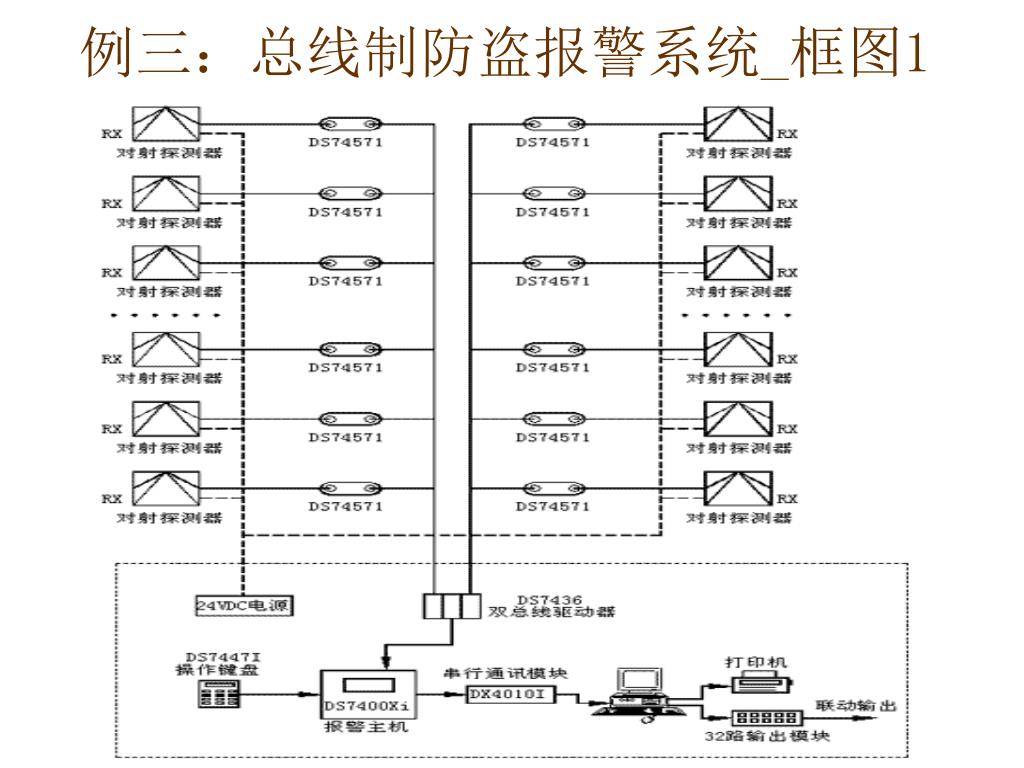

  34. 例三：总线制防盗报警系统_框图1

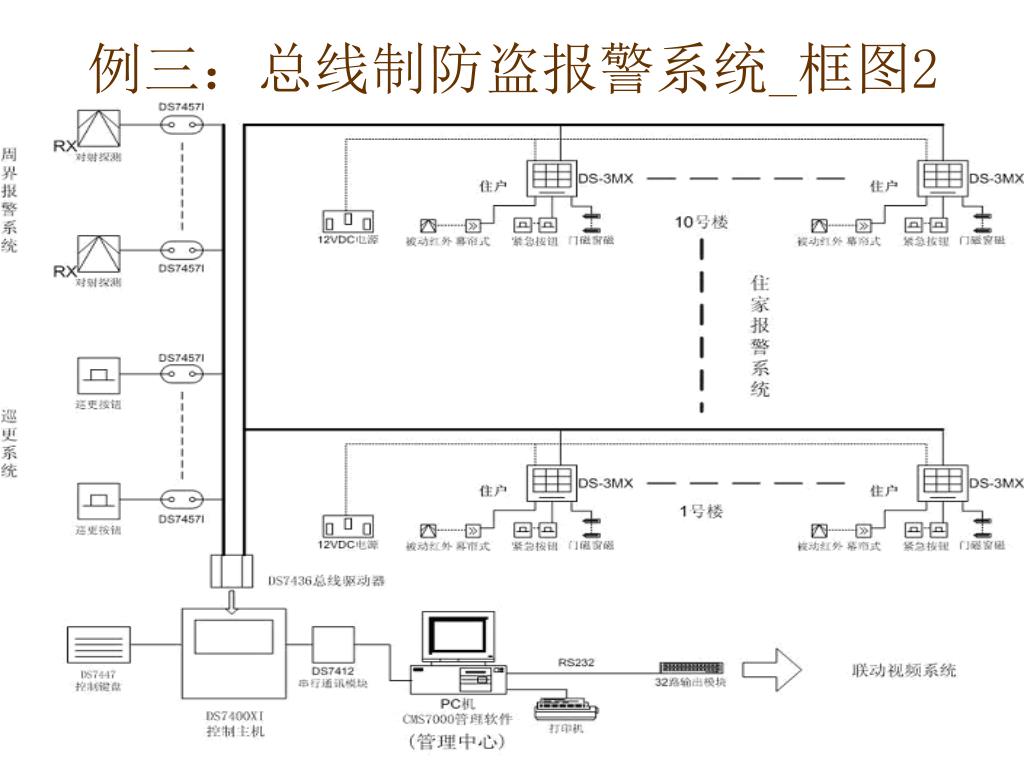

  35. 例三：总线制防盗报警系统_框图2

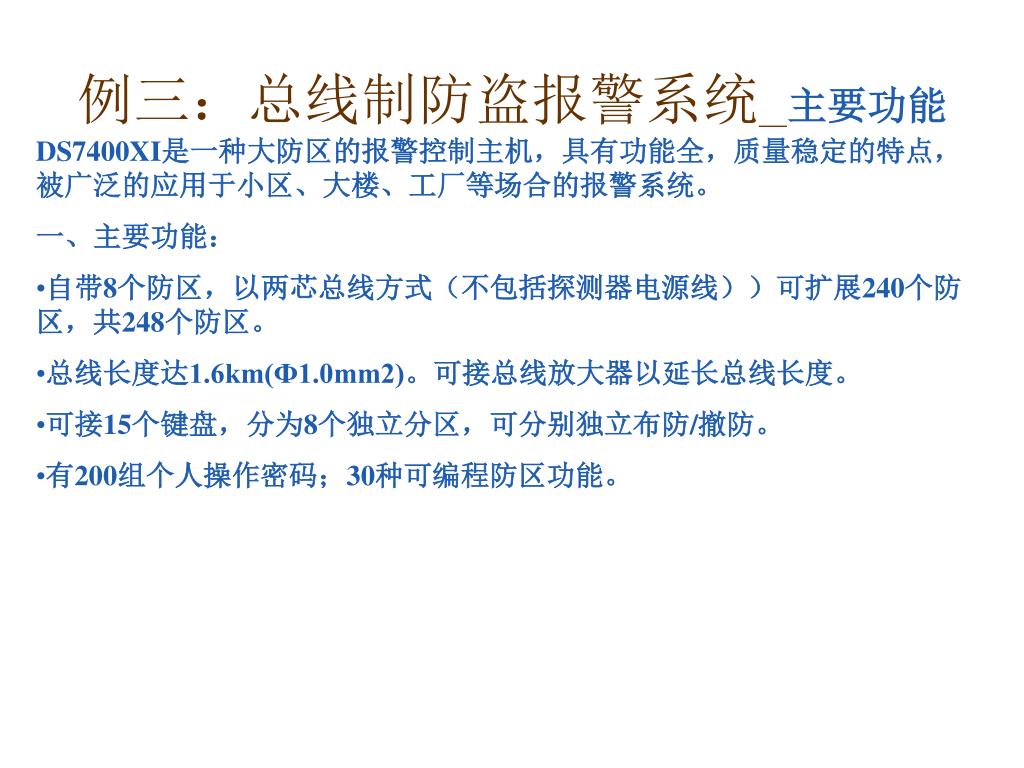

  36. 例三：总线制防盗报警系统_主要功能 • DS7400XI是一种大防区的报警控制主机，具有功能全，质量稳定的特点，被广泛的应用于小区、大楼、工厂等场合的报警系统。 • 一、主要功能： • 自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。 • 总线长度达1.6km(Ф1.0mm2)。可接总线放大器以延长总线长度。 • 可接15个键盘，分为8个独立分区，可分别独立布防/撤防。 • 有200组个人操作密码；30种可编程防区功能。

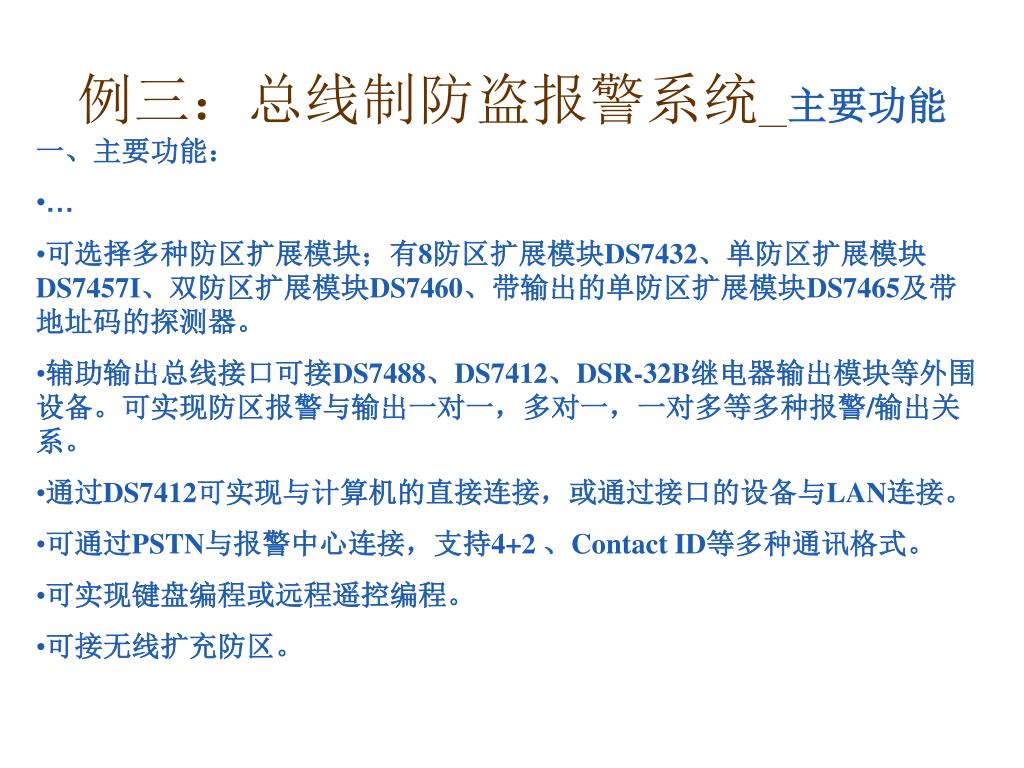

  37. 例三：总线制防盗报警系统_主要功能 • 一、主要功能： • … • 可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块DS7457I、双防区扩展模块DS7460、带输出的单防区扩展模块DS7465及带地址码的探测器。 • 辅助输出总线接口可接DS7488、DS7412、DSR-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。 • 通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。 • 可通过PSTN与报警中心连接，支持4+2 、Contact ID等多种通讯格式。 • 可实现键盘编程或远程遥控编程。 • 可接无线扩充防区。

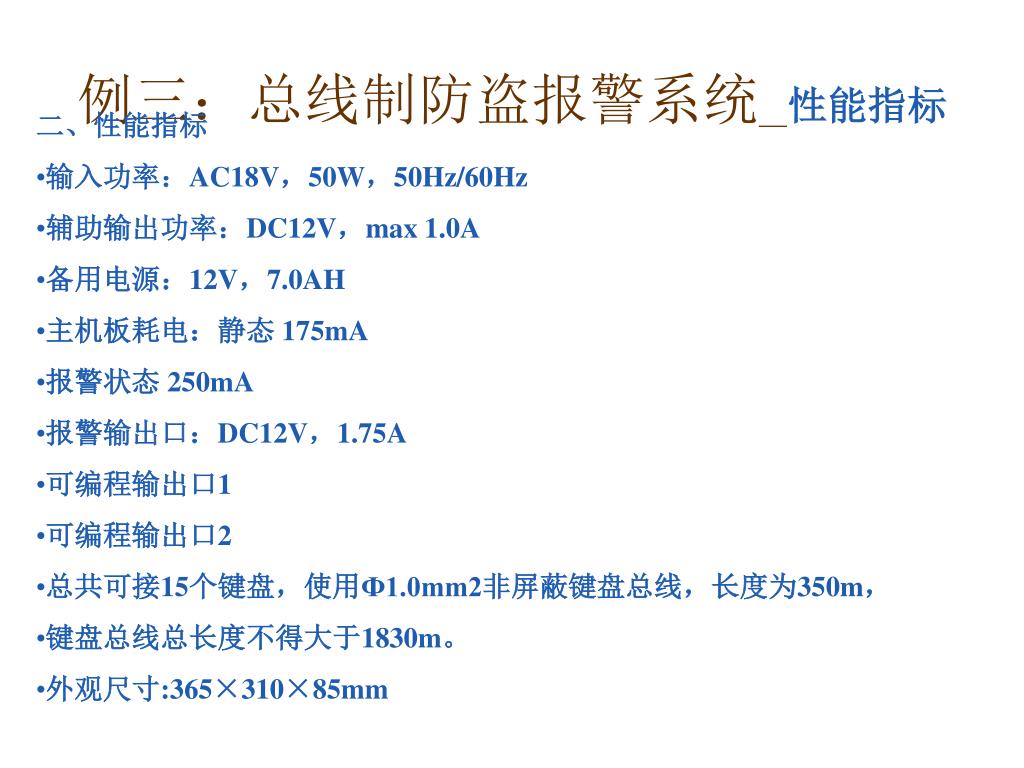

  38. 例三：总线制防盗报警系统_性能指标 • 二、性能指标 • 输入功率：AC18V，50W，50Hz/60Hz • 辅助输出功率：DC12V，max 1.0A • 备用电源：12V，7.0AH • 主机板耗电：静态 175mA • 报警状态 250mA • 报警输出口：DC12V，1.75A • 可编程输出口1 • 可编程输出口2 • 总共可接15个键盘，使用Ф1.0mm2非屏蔽键盘总线，长度为350m， • 键盘总线总长度不得大于1830m。 • 外观尺寸:365×310×85mm

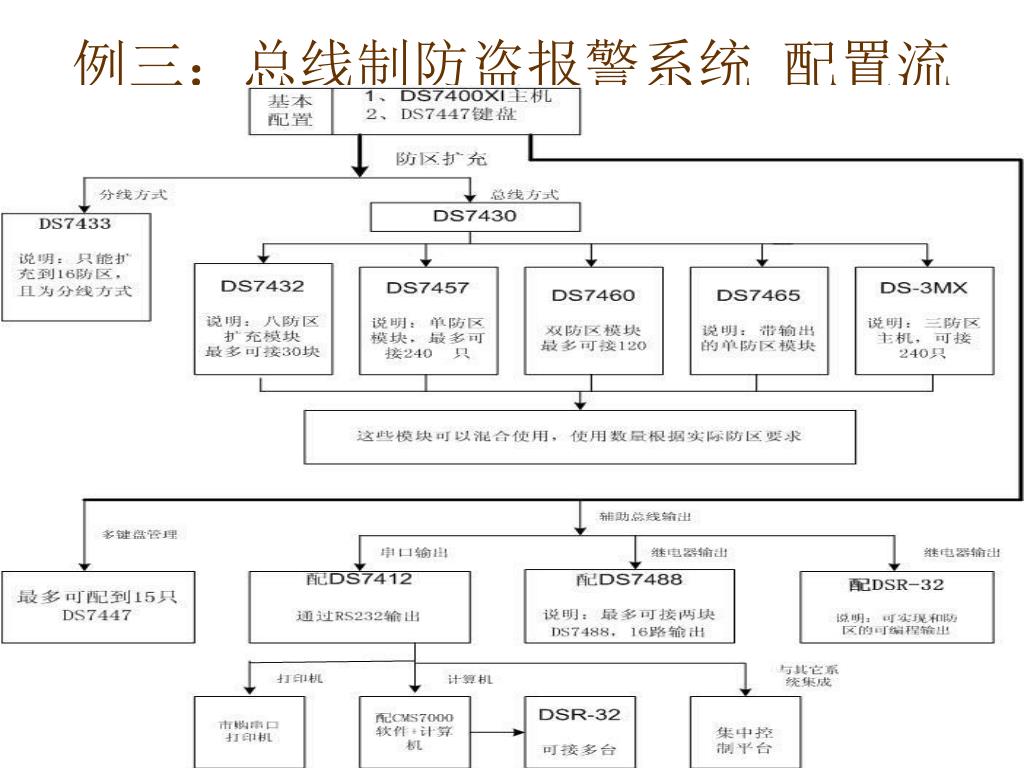

  39. 例三：总线制防盗报警系统_配置流程图

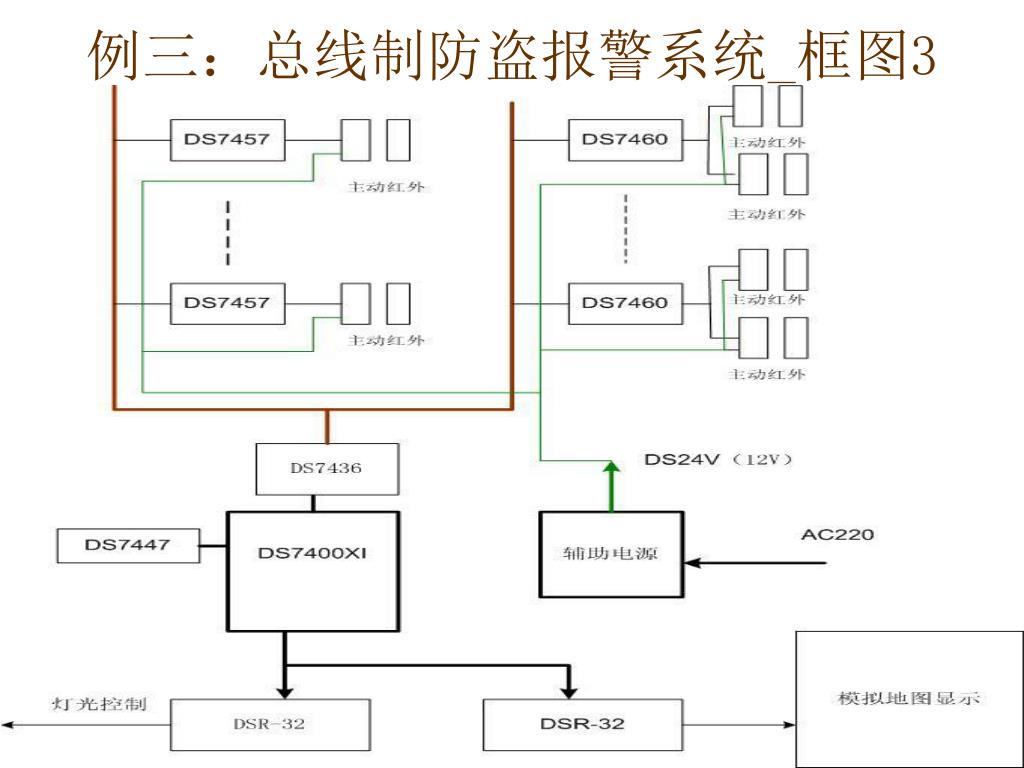

  40. 例三：总线制防盗报警系统_框图3

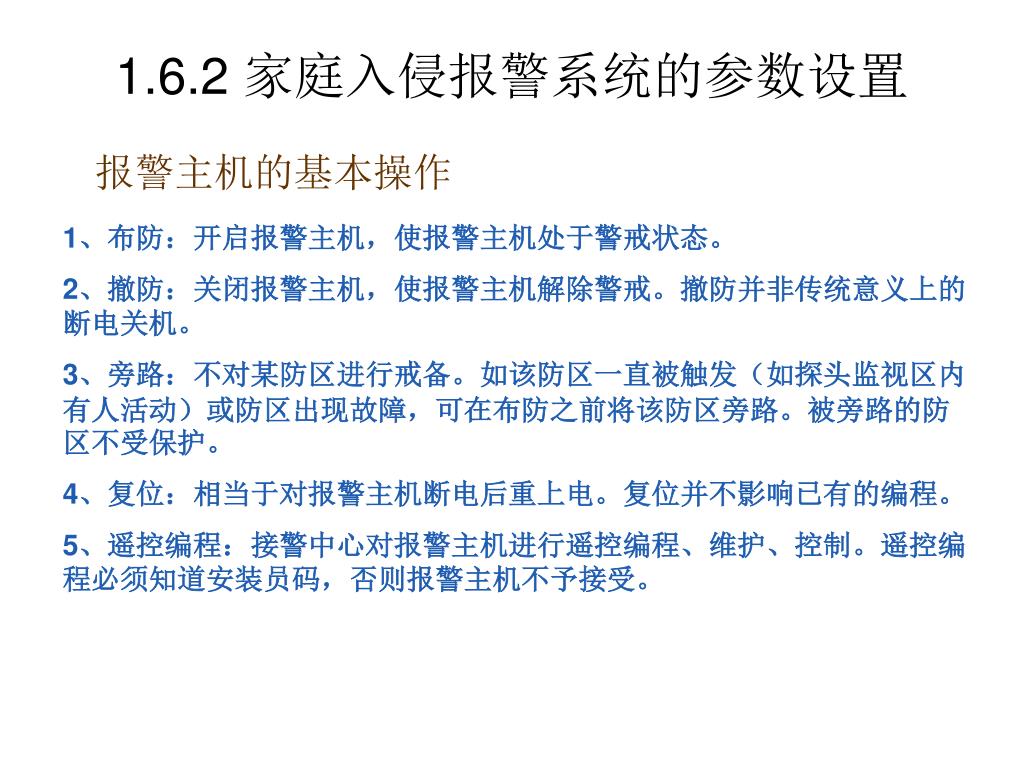

  41. 1.6.2 家庭入侵报警系统的参数设置 报警主机的基本操作 1、布防：开启报警主机，使报警主机处于警戒状态。 2、撤防：关闭报警主机，使报警主机解除警戒。撤防并非传统意义上的断电关机。 3、旁路：不对某防区进行戒备。如该防区一直被触发（如探头监视区内有人活动）或防区出现故障，可在布防之前将该防区旁路。被旁路的防区不受保护。 4、复位：相当于对报警主机断电后重上电。复位并不影响已有的编程。 5、遥控编程：接警中心对报警主机进行遥控编程、维护、控制。遥控编程必须知道安装员码，否则报警主机不予接受。

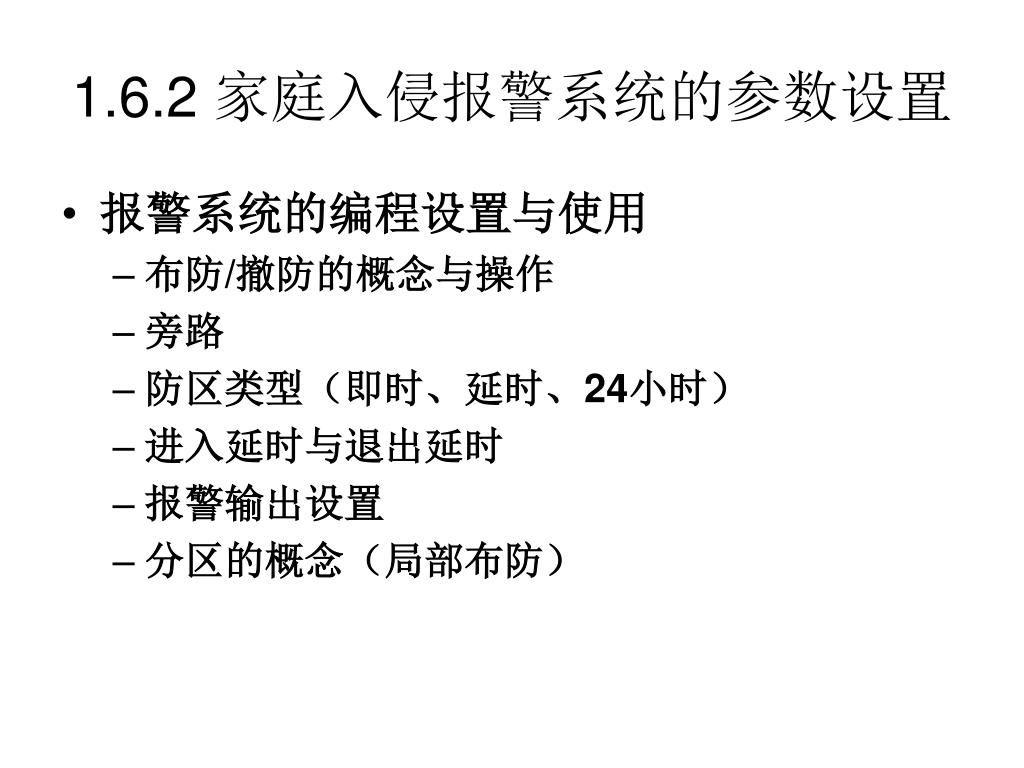

  42. 1.6.2 家庭入侵报警系统的参数设置 • 报警系统的编程设置与使用 • 布防/撤防的概念与操作 • 旁路 • 防区类型（即时、延时、24小时） • 进入延时与退出延时 • 报警输出设置 • 分区的概念（局部布防）

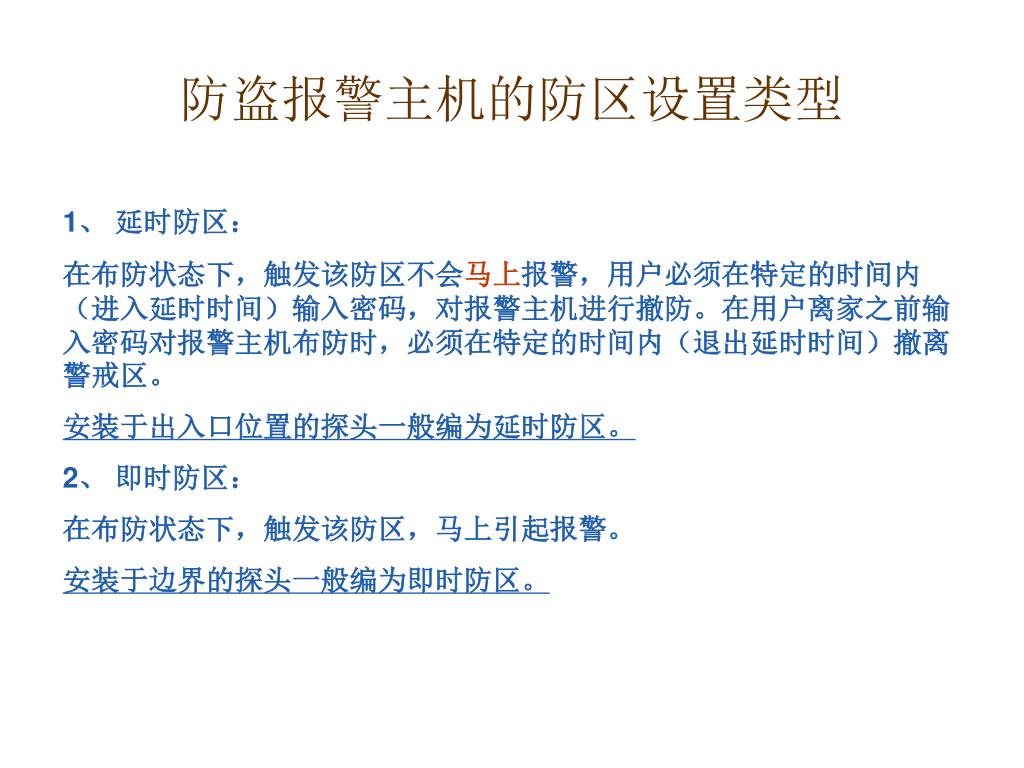

  43. 防盗报警主机的防区设置类型 1、 延时防区： 在布防状态下，触发该防区不会马上报警，用户必须在特定的时间内（进入延时时间）输入密码，对报警主机进行撤防。在用户离家之前输入密码对报警主机布防时，必须在特定的时间内（退出延时时间）撤离警戒区。 安装于出入口位置的探头一般编为延时防区。 2、 即时防区： 在布防状态下，触发该防区，马上引起报警。 安装于边界的探头一般编为即时防区。

  44. 防盗报警主机的防区基本概念 3、 内部防区： 在布防状态下，触发该防区，如果在这之前延时防区也被触发，则不会马上报警；如果再这之前延时防区没被触发，则马上报警。 安装于内部房间的探头一般编为内部防区。 4、 24小时防区： 不管处于布防或撤防状态，触发该防区马上引起报警。 紧急按纽或脚挑开关一般编为24小时防区。

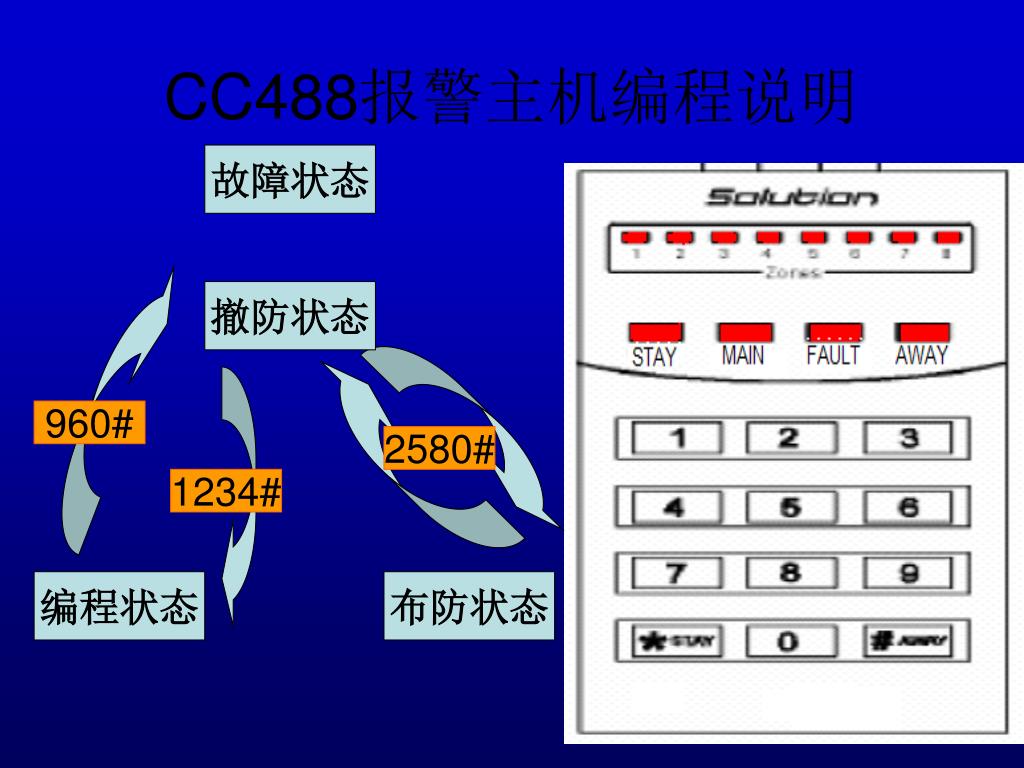

  45. CC488报警主机编程说明 故障状态 撤防状态 960# 2580# 1234# 编程状态 布防状态

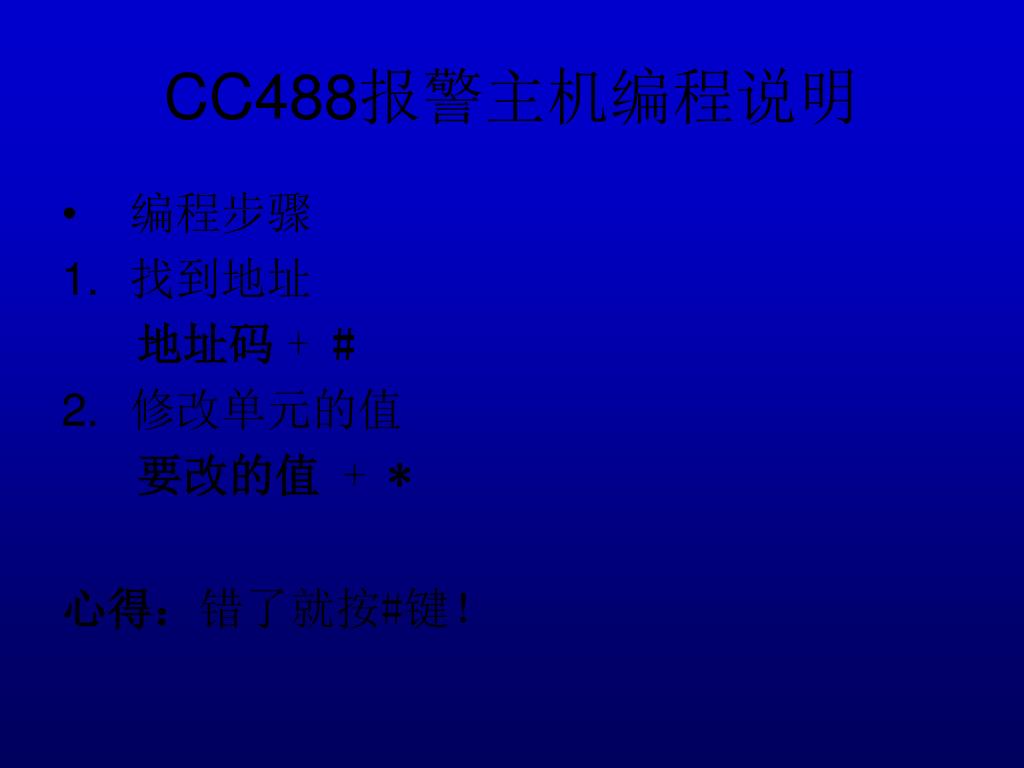

  46. CC488报警主机编程说明 • 编程步骤 • 找到地址 地址码 + # • 修改单元的值 要改的值 + * 心得：错了就按#键！

  47. 1.6.2 家庭入侵报警系统的设计验证 • 验证安全防范系统功能和性能 • 验证系统及设备间的接口匹配的合理性

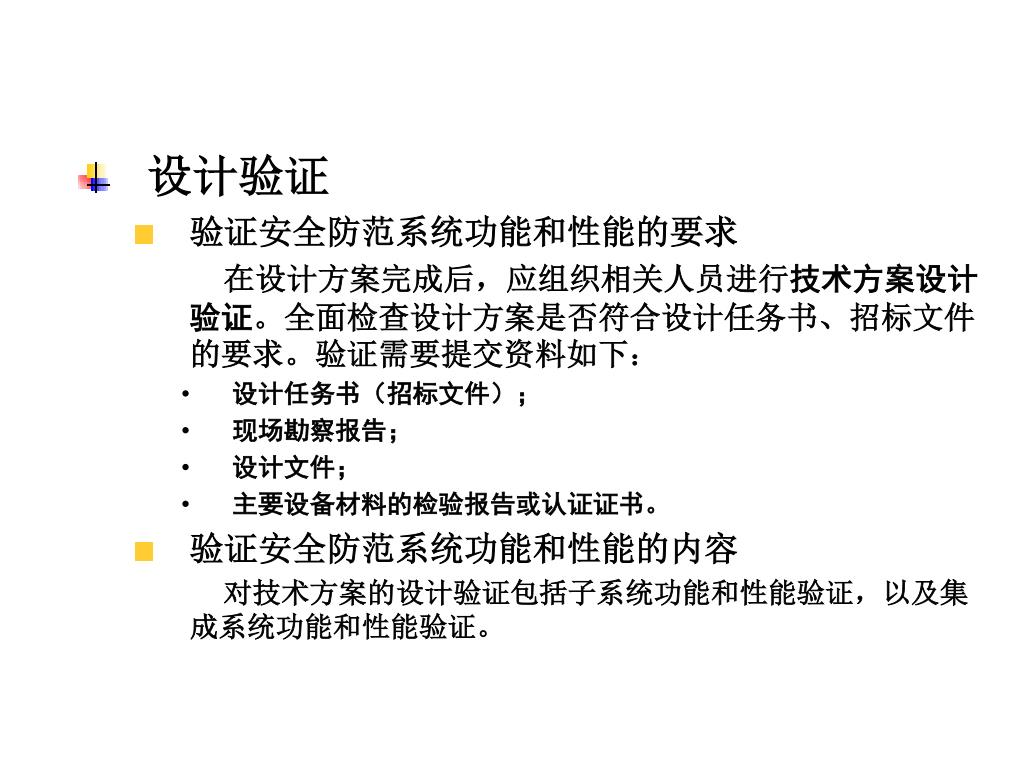

  48. 设计验证 • 验证安全防范系统功能和性能的要求 在设计方案完成后，应组织相关人员进行技术方案设计验证。全面检查设计方案是否符合设计任务书、招标文件的要求。验证需要提交资料如下： • 设计任务书（招标文件）； • 现场勘察报告； • 设计文件； • 主要设备材料的检验报告或认证证书。 • 验证安全防范系统功能和性能的内容 对技术方案的设计验证包括子系统功能和性能验证，以及集成系统功能和性能验证。

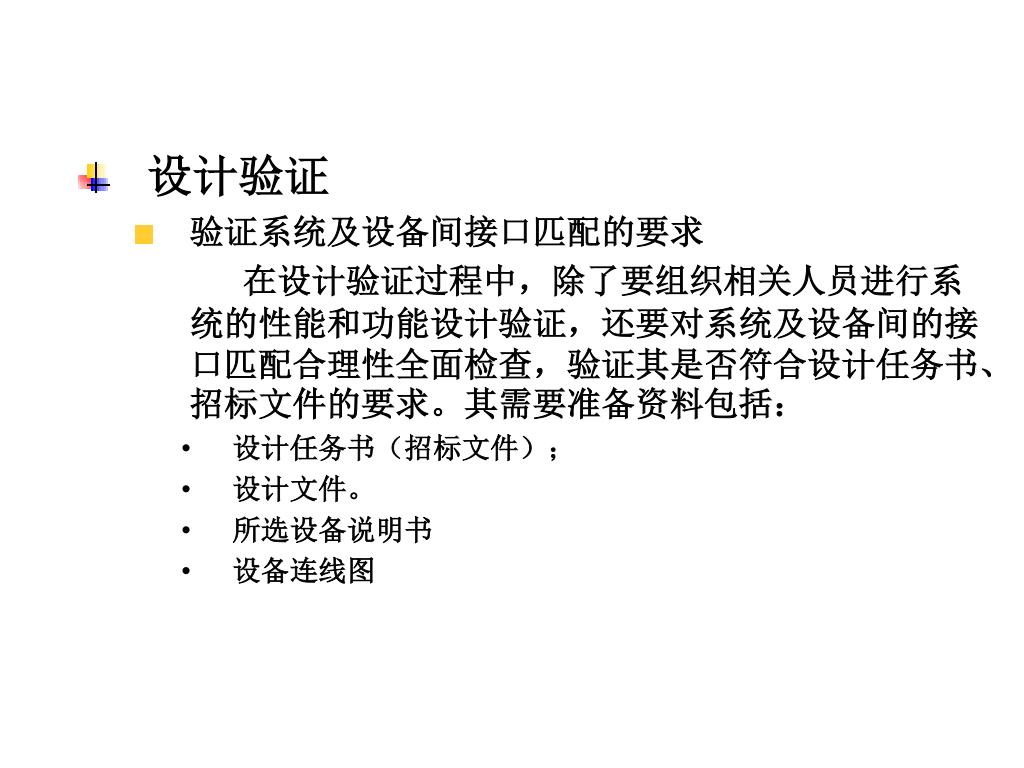

  49. 设计验证 • 验证系统及设备间接口匹配的要求 在设计验证过程中，除了要组织相关人员进行系统的性能和功能设计验证，还要对系统及设备间的接口匹配合理性全面检查，验证其是否符合设计任务书、招标文件的要求。其需要准备资料包括： • 设计任务书（招标文件）； • 设计文件。 • 所选设备说明书 • 设备连线图

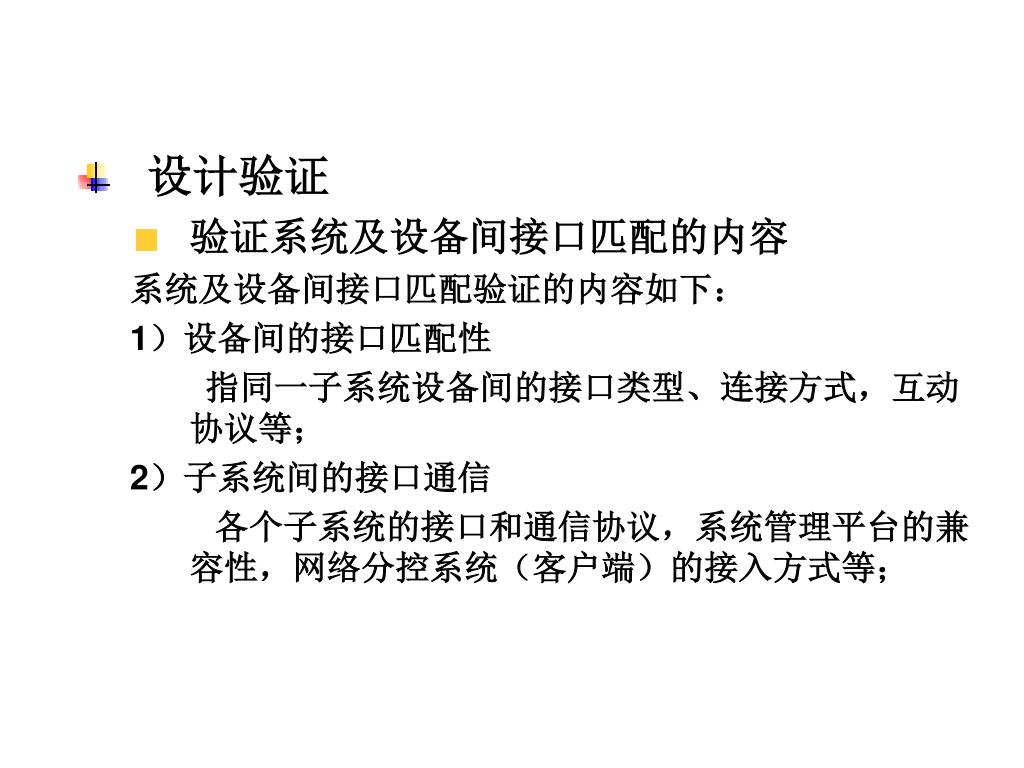

  50. 设计验证 • 验证系统及设备间接口匹配的内容 系统及设备间接口匹配验证的内容如下： 1）设备间的接口匹配性 指同一子系统设备间的接口类型、连接方式，互动协议等； 2）子系统间的接口通信 各个子系统的接口和通信协议，系统管理平台的兼容性，网络分控系统（客户端）的接入方式等；
