  1. Простые механизмы.Наклонная плоскость

  2. Цели • выяснить, что такое наклонная плоскость; • найти примеры из жизни наклонных плоскостей; • определить характеристики наклонной плоскости.

  3. Что такое наклонная плоскость? • Плоская поверхность, установленная под углом, отличным от прямого, к горизонтальной поверхности.

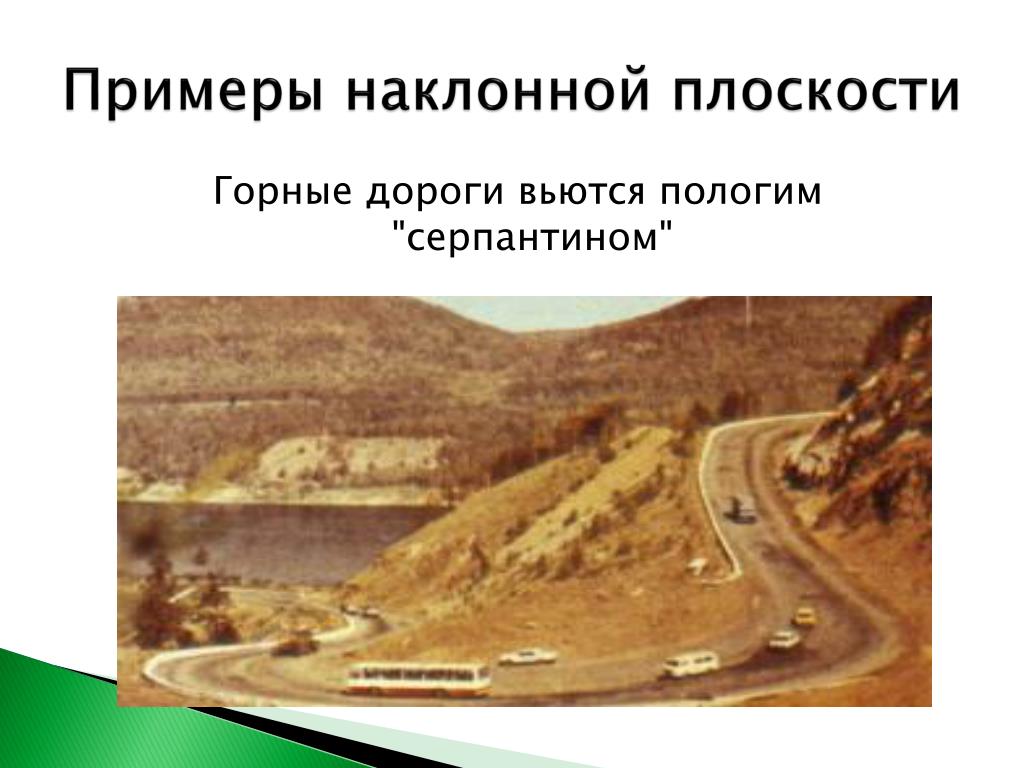

  4. Примеры наклонной плоскости Горные дороги вьются пологим "серпантином"

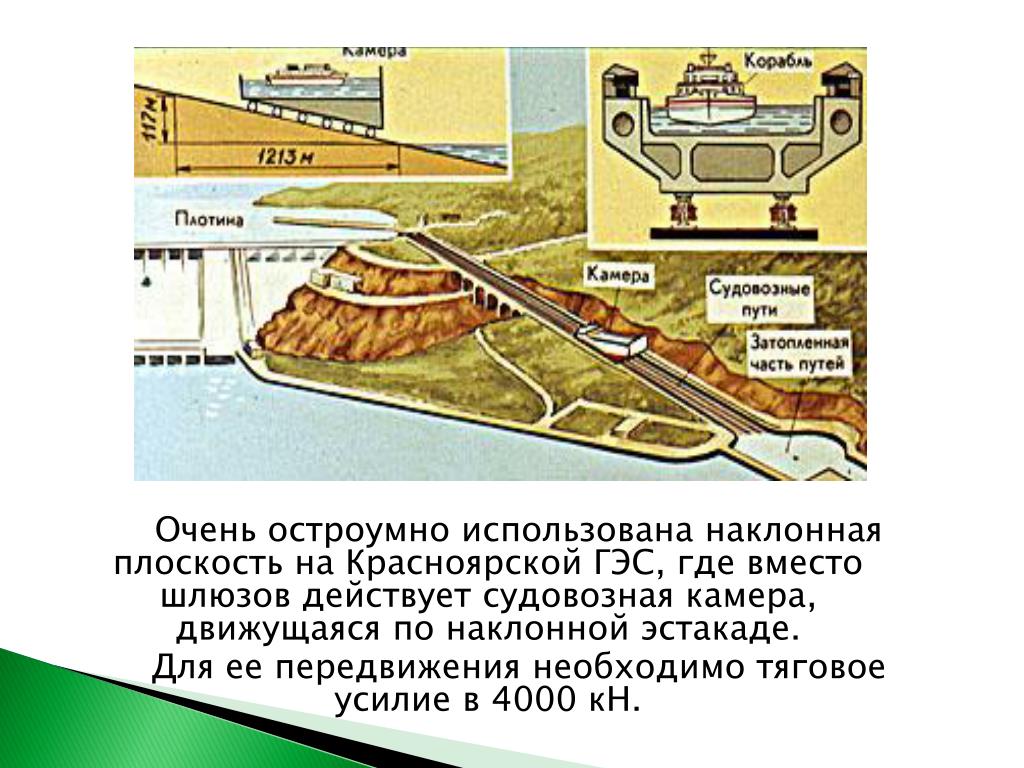

  5. Очень остроумно использована наклонная плоскость на Красноярской ГЭС, где вместо шлюзов действует судовозная камера, движущаяся по наклонной эстакаде. Для ее передвижения необходимо тяговое усилие в 4000 кН.

  6. Какими параметрами характеризуется наклонная плоскость?

  7. Затраченная работа Аз=Fтяг*s S-путь • Полезная работа Aп= P*h Р-вес Р=Fтяж h-высота

  8. Коэффициент полезного действия(КПД) - это физическая величина, равная отношению полезной работы к затраченной. КПД обозначается буквой «эта» КПД измеряется в процентах.

  9. «Определение коэффициента полезного действия при подъеме тела по наклонной плоскости».

  10. Цель исследования: рассчитать КПД при подъеме телапонаклонной плоскости. Задачи исследования: - Рассчитать полезную работу. - Рассчитать затраченную работу. - Рассчитать КПД при подъеме телапонаклонной плоскости. Предмет исследования: наклонная плоскость

  11. Оформление результатов работы Таблица 1.

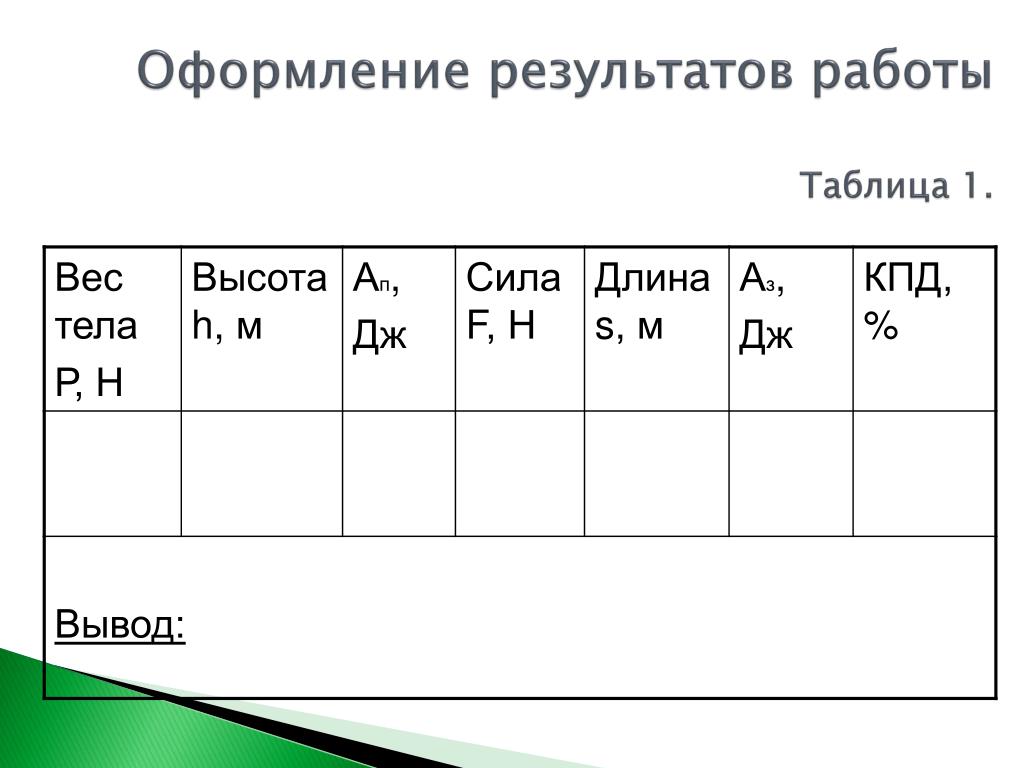

  12. Оформление результатов работы Таблица 1.

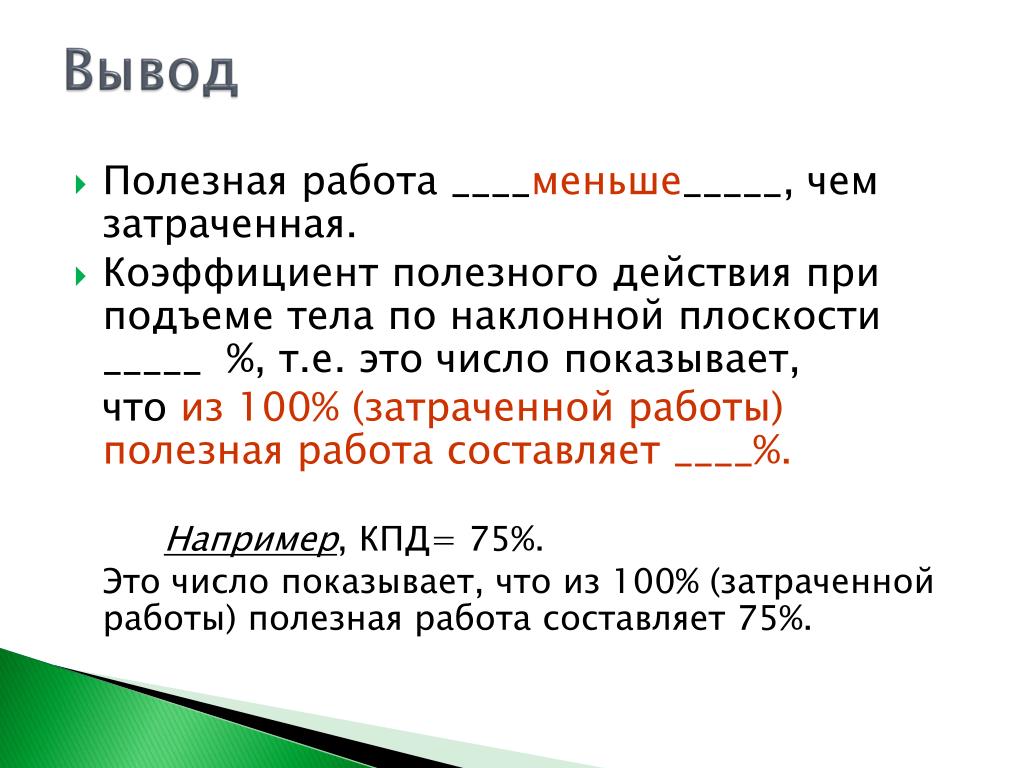

  13. Вывод • Полезная работа ____меньше_____, чем затраченная. • Коэффициент полезного действия при подъеме тела по наклонной плоскости _____ %, т.е. это число показывает, что из 100% (затраченной работы) полезная работа составляет ____%. Например, КПД= 75%. Это число показывает, что из 100% (затраченной работы) полезная работа составляет 75%.

  14. итоги • - наклонная плоскость • -КПД

  15. Домашнее задание 1.§ 61, подготовка к лабораторной работе 10. 2. Задача 3.Творческое домашнее задание (сообщение 3-5 страниц с рисунками) • Простые механизмы у меня дома • Простые механизмы на даче • Простые механизмы в строительстве • Простые механизмы и тело человека

  16. Спасибо за внимание!
