Presentation Transcript


4693186

遥感软件操作综合实习


4693186

实习一 ENVI入门


4693186

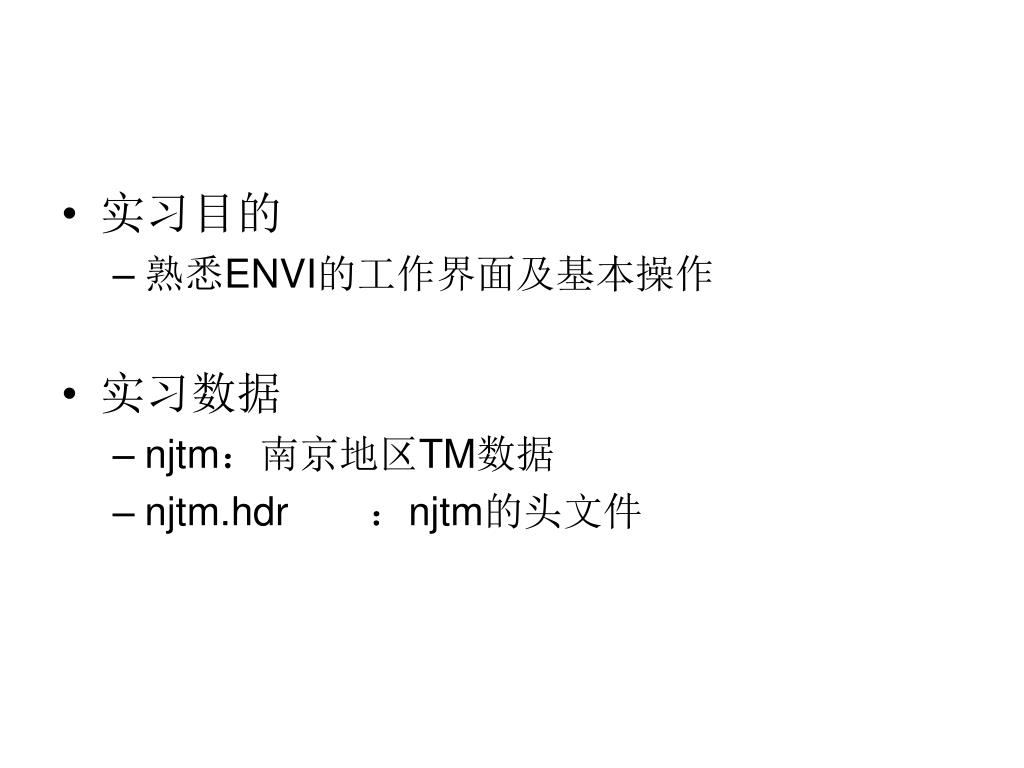

  • 实习目的

    • 熟悉ENVI的工作界面及基本操作

  • 实习数据

    • njtm:南京地区TM数据

    • njtm.hdr:njtm的头文件


4693186

ENVI界面

  • 主菜单

  • 图像显示窗口

    • 主图像Image窗口

    • 滚动Scroll窗口

    • 缩放Zoom窗口

  • 波段列表


4693186

打开图像文件

  • 主菜单File > Open Image File

  • ENVI图像文件格式

    • 数据文件(一般无后缀名)

    • 头文件(后缀名为hdr)


4693186

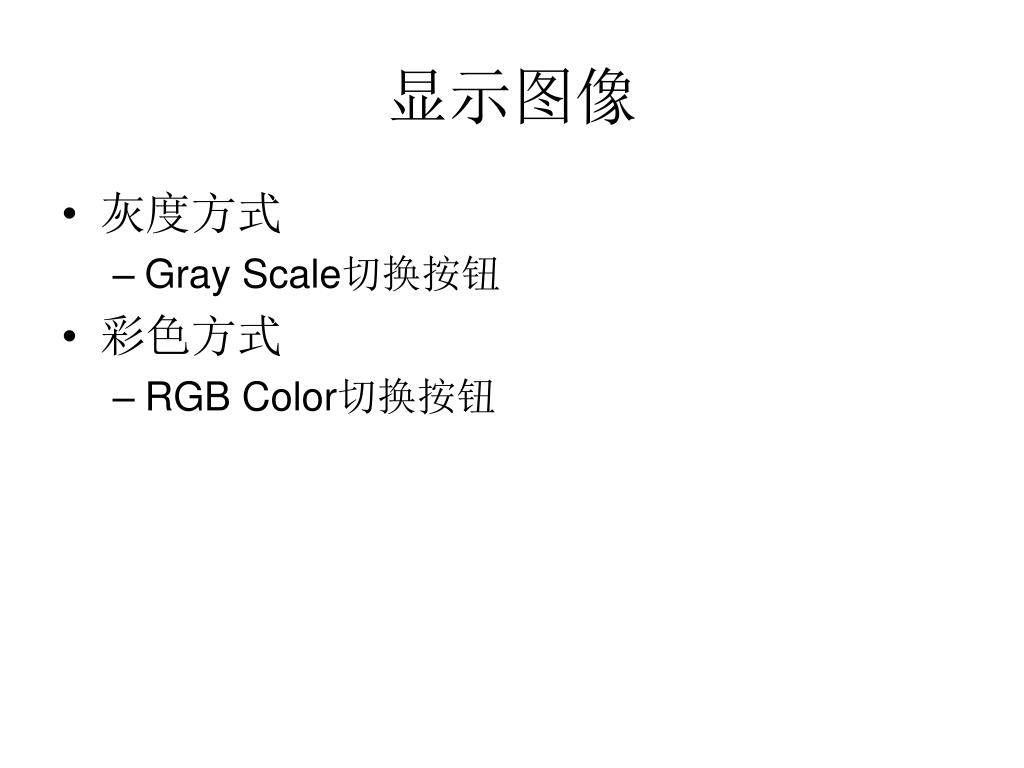

显示图像

  • 灰度方式

    • Gray Scale切换按钮

  • 彩色方式

    • RGB Color切换按钮


4693186

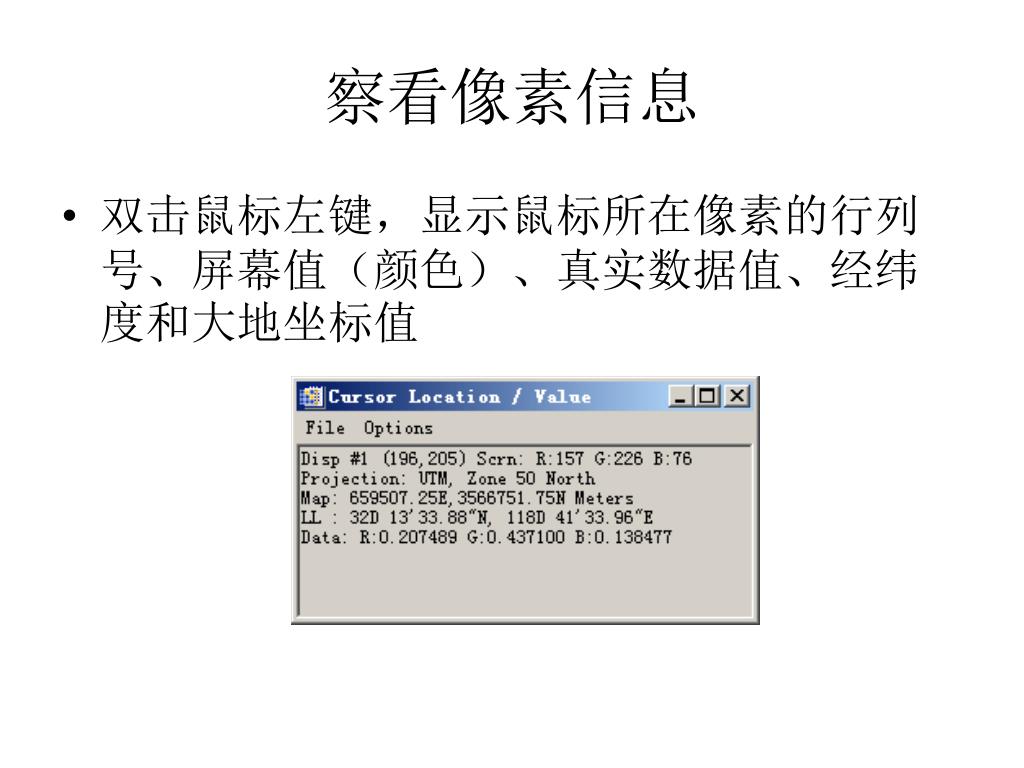

察看像素信息

  • 双击鼠标左键,显示鼠标所在像素的行列号、屏幕值(颜色)、真实数据值、经纬度和大地坐标值


4693186

显示剖面廓线

  • Image窗口菜单Tools > Profiles > Z Profile,显示当前像元光谱曲线


4693186

链接显示

  • Image窗口菜单Tools > Link > Link Displays.或者在影像中点击右键,在弹出的快捷菜单中选择Link Displays,将两个或两个以上显示窗口链接在一起进行比较。


4693186

动态叠加

  • 当链接显示完成后,在影像窗口按下鼠标中键并拖动,松开鼠标后,一个较小的动态叠加区域就设置好了。此功能能够将一幅影像的某一部分动态叠加到与之相链接的影像中去。


4693186

保存图像文件

  • 主菜单File > Save File As > ….

    • 保存数据

  • Image窗口菜单File > Save Image As > ….

    • 保存图像


4693186

实习二 遥感图像增强、多光谱变换和波段运算


4693186

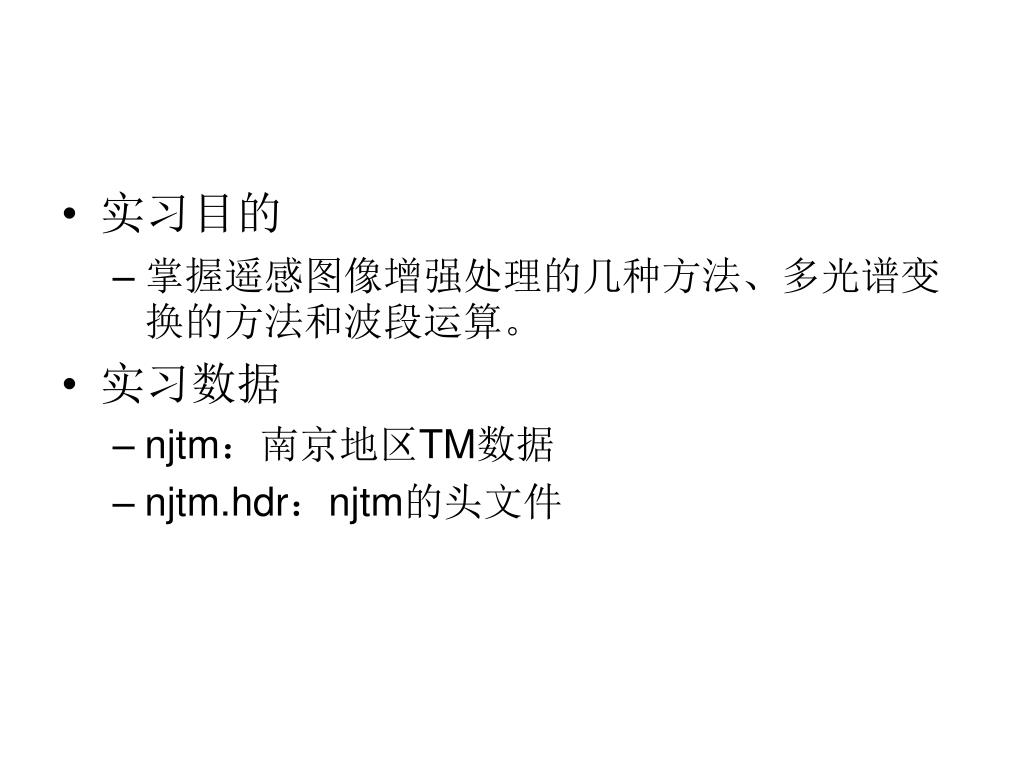

  • 实习目的

    • 掌握遥感图像增强处理的几种方法、多光谱变换的方法和波段运算。

  • 实习数据

    • njtm:南京地区TM数据

    • njtm.hdr:njtm的头文件


4693186

影像增强

  • Image窗口菜单Enhance,选择增强方式


4693186

多光谱变换

  • 主菜单Transform > Principal Components > Forward PC Rotation > Compute New Statistics and Rotate. 主成分变换


4693186

波段运算

  • 主菜单Basic Tools > Band Math


4693186

实习三 遥感图像预处理


4693186

  • 实习目的

    • 掌握基于遥感影像的几何配准方法、空间重采样操作、矢量数据的叠加及掩膜运算。


4693186

  • 实习数据

    • njtm:南京地区TM数据

    • njtm.hdr:njtm的头文件

    • njtm_Albers:南京地区TM数据(Albers投影)

    • njtm_Albers.hdr:njtm_Albers的头文件

    • World_DEM:全球数字高程DEM数据

    • World_DEM.hdr:World_DEM的头文件

    • Provinces.shp:全国省级行政区矢量文件


4693186

几何配准

  • 主菜单Map > Registration > Select GCPs: Image to Image .


4693186

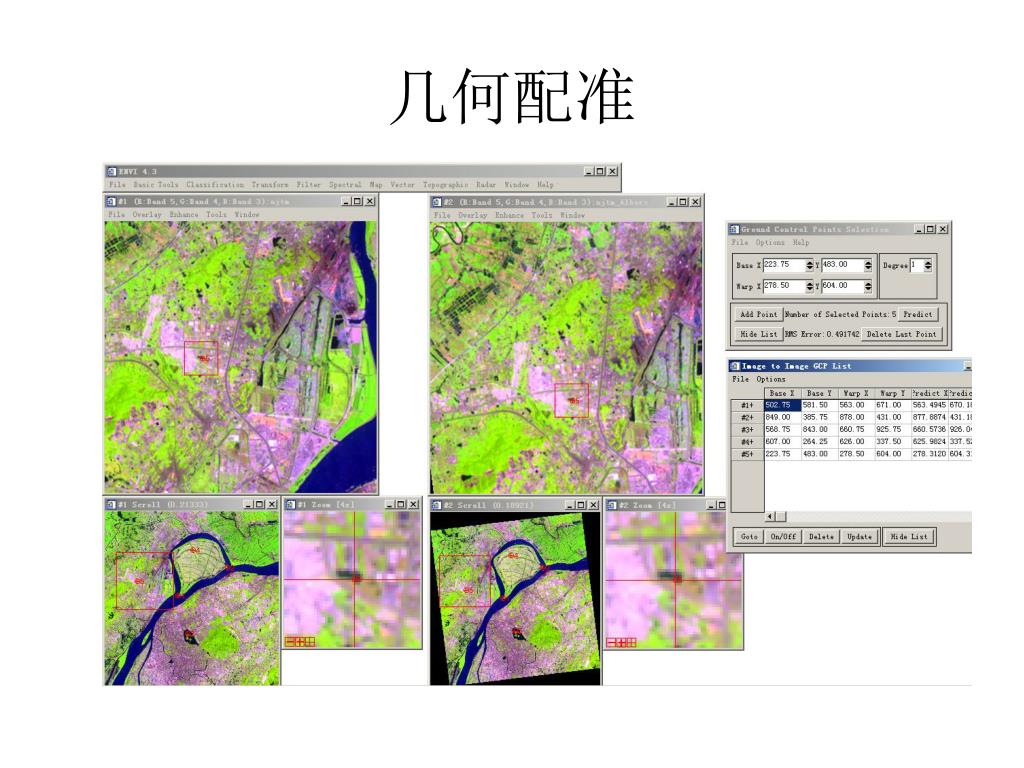

几何配准


4693186

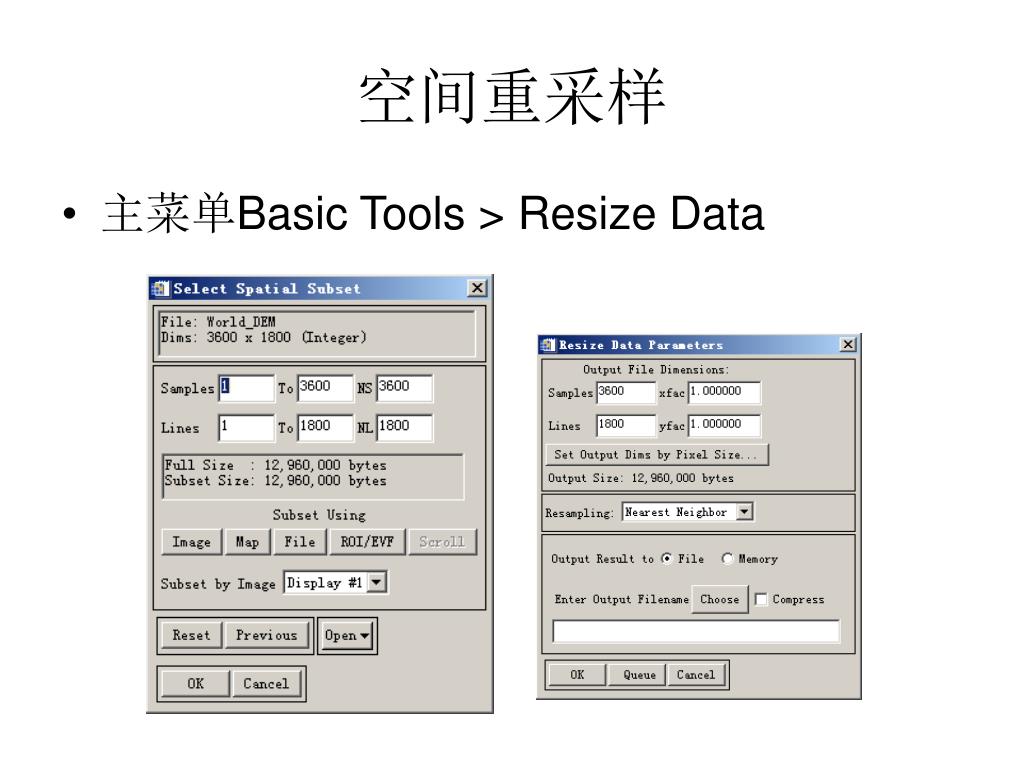

空间重采样

  • 主菜单Basic Tools > Resize Data


4693186

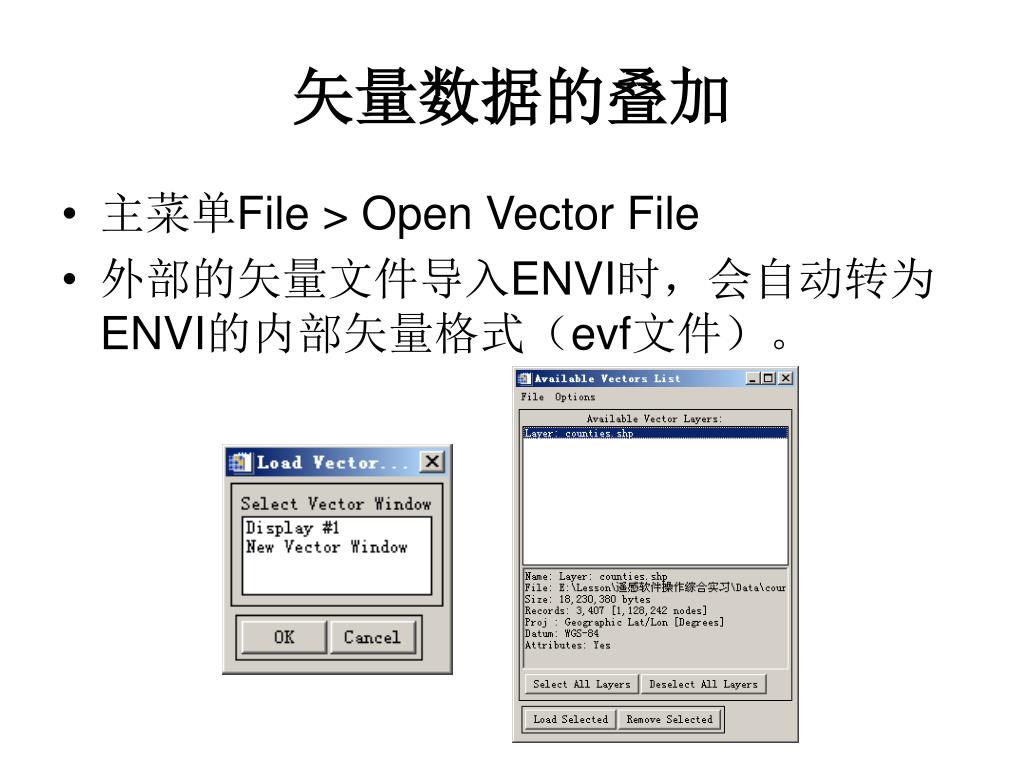

矢量数据的叠加

  • 主菜单File > Open Vector File

  • 外部的矢量文件导入ENVI时,会自动转为ENVI的内部矢量格式(evf文件)。


4693186

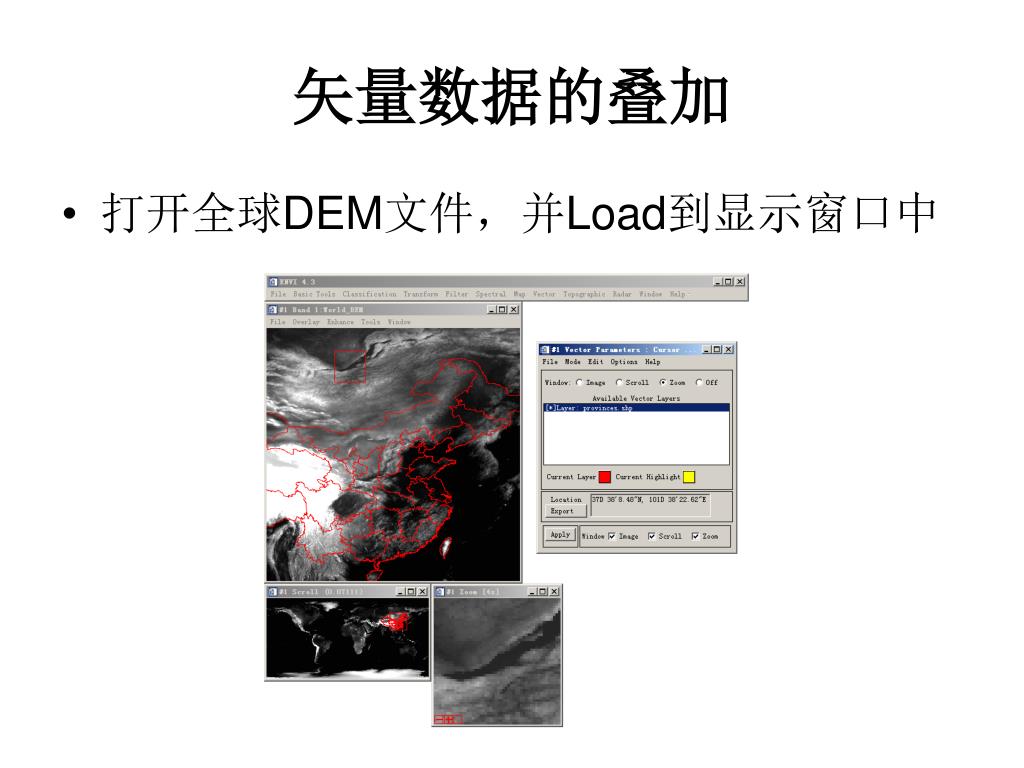

矢量数据的叠加

  • 打开全球DEM文件,并Load到显示窗口中


4693186

掩膜运算

  • 掩膜运算分为两步

    • 建立掩膜文件

    • 应用掩膜文件


4693186

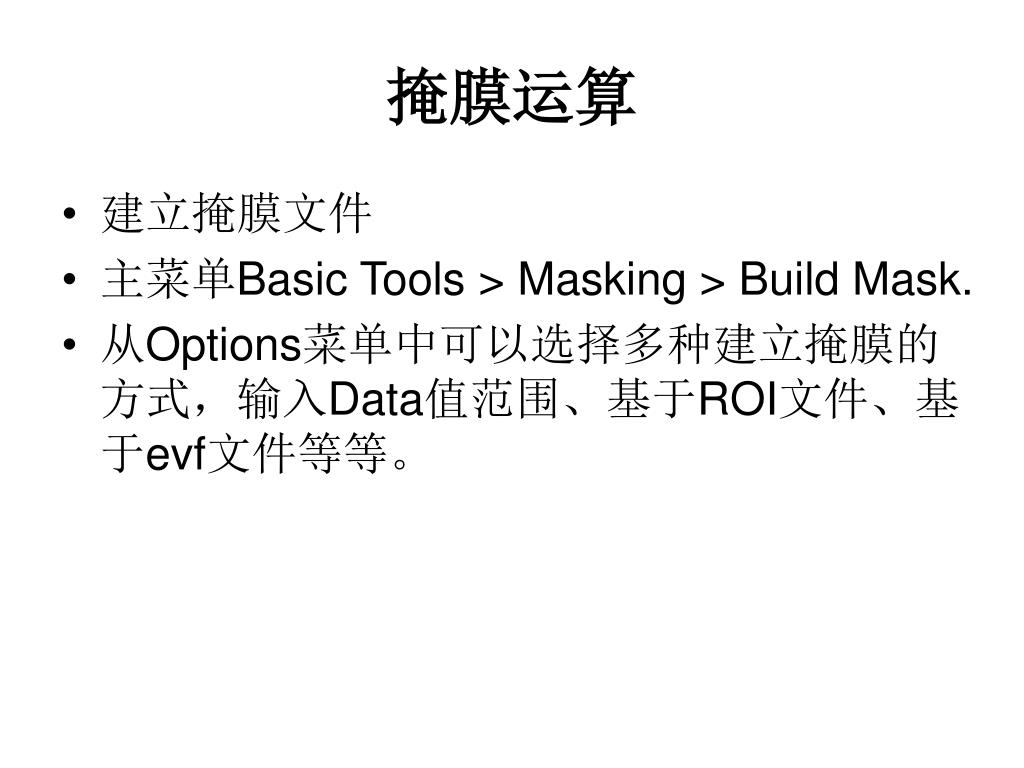

掩膜运算

  • 建立掩膜文件

  • 主菜单Basic Tools > Masking > Build Mask.

  • 从Options菜单中可以选择多种建立掩膜的方式,输入Data值范围、基于ROI文件、基于evf文件等等。


4693186

掩膜运算

  • 建立掩膜文件


4693186

掩膜运算

  • 应用掩膜文件

  • 主菜单Basic Tools > Masking > Apply Mask. 在Apply Mask Input File对话框中选择待掩膜文件,然后点Mask Band,选中掩膜文件,进行掩膜运算,


4693186

掩膜运算


4693186

实习四 遥感图像融合


4693186

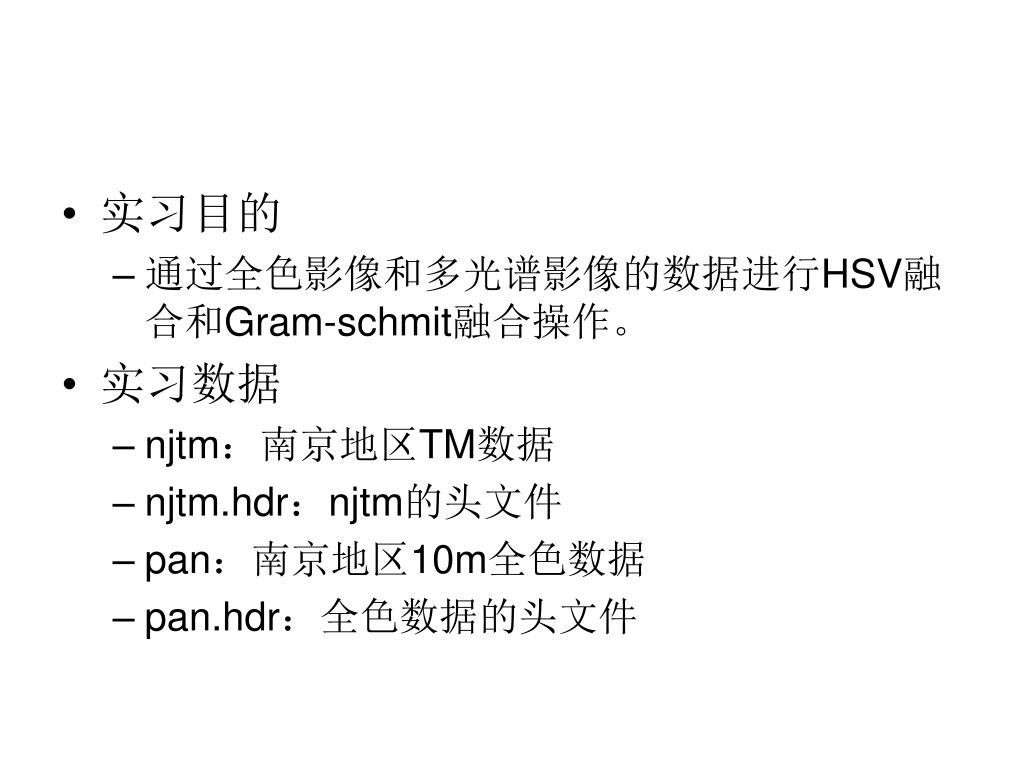

  • 实习目的

    • 通过全色影像和多光谱影像的数据进行HSV融合和Gram-schmit融合操作。

  • 实习数据

    • njtm:南京地区TM数据

    • njtm.hdr:njtm的头文件

    • pan:南京地区10m全色数据

    • pan.hdr:全色数据的头文件


4693186

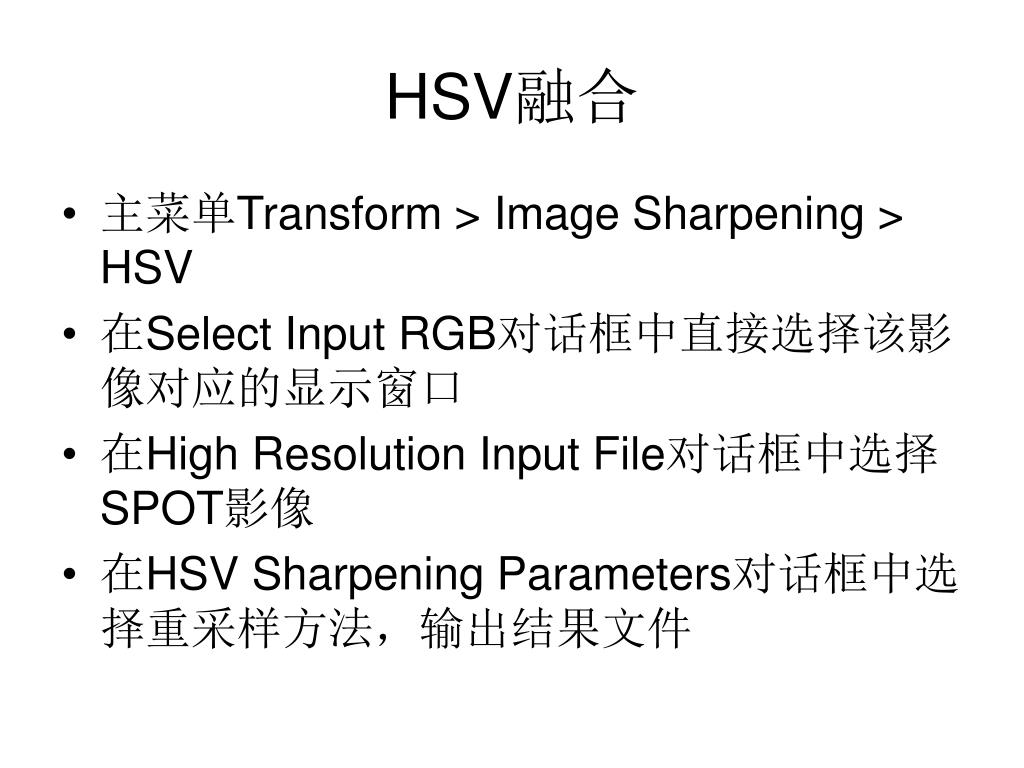

HSV融合

  • 主菜单Transform > Image Sharpening > HSV

  • 在Select Input RGB对话框中直接选择该影像对应的显示窗口

  • 在High Resolution Input File对话框中选择SPOT影像

  • 在HSV Sharpening Parameters对话框中选择重采样方法,输出结果文件


Gram schmidt

Gram-Schmidt融合

  • 主菜单Transform > Image Sharpening > Gram-Schmidt Spectral Sharpening

  • Select Low Spatial Resolution Multi Band Input File对话框中选择njtm数据

  • Select High Spatial Resolution Pan Band Input File对话框中选择pan数据

  • 在Gram-Schmidt Spectral Sharpen Parameters对话框中选择模拟全色波段的方法,并确定重采样方法, 输出结果文件


4693186

实习五 遥感图像分类


4693186

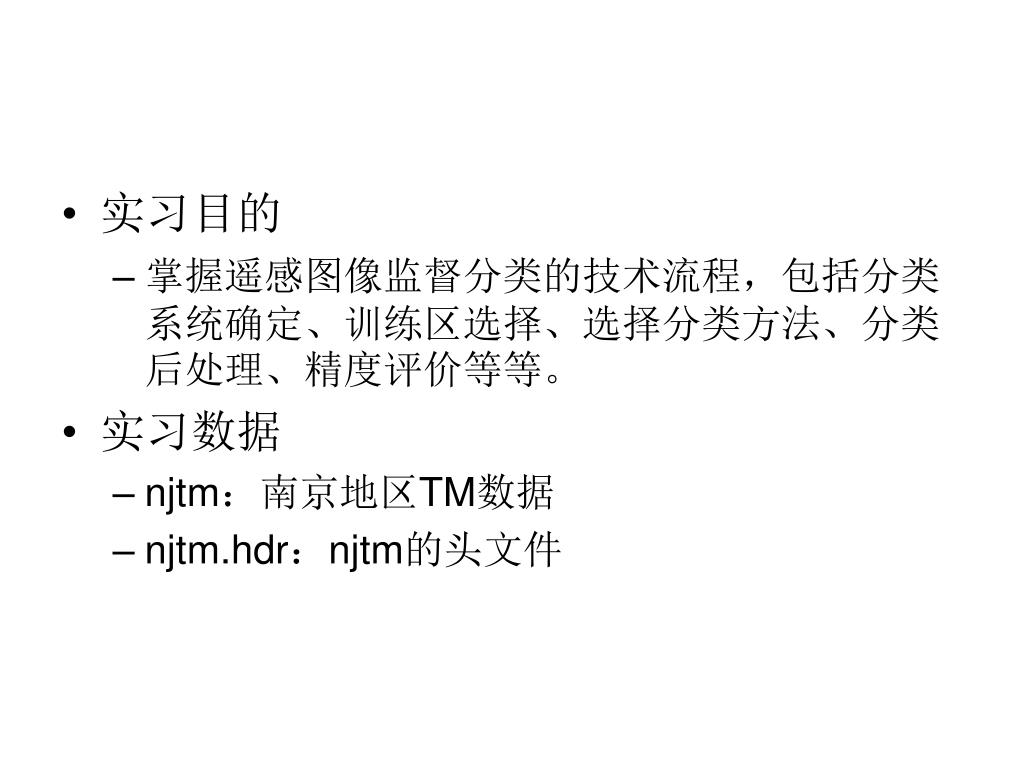

  • 实习目的

    • 掌握遥感图像监督分类的技术流程,包括分类系统确定、训练区选择、选择分类方法、分类后处理、精度评价等等。

  • 实习数据

    • njtm:南京地区TM数据

    • njtm.hdr:njtm的头文件


4693186

图像判读

  • 打开njtm影像,以543或432方式假彩色合成显示,对图像进行判读分析,确定分类系统。


4693186

选择训练区ROI

  • Image窗口菜单Overlay > Region Of Interest. 通过目视解译方法用鼠标在工作区影像图上选择其训练区。


4693186

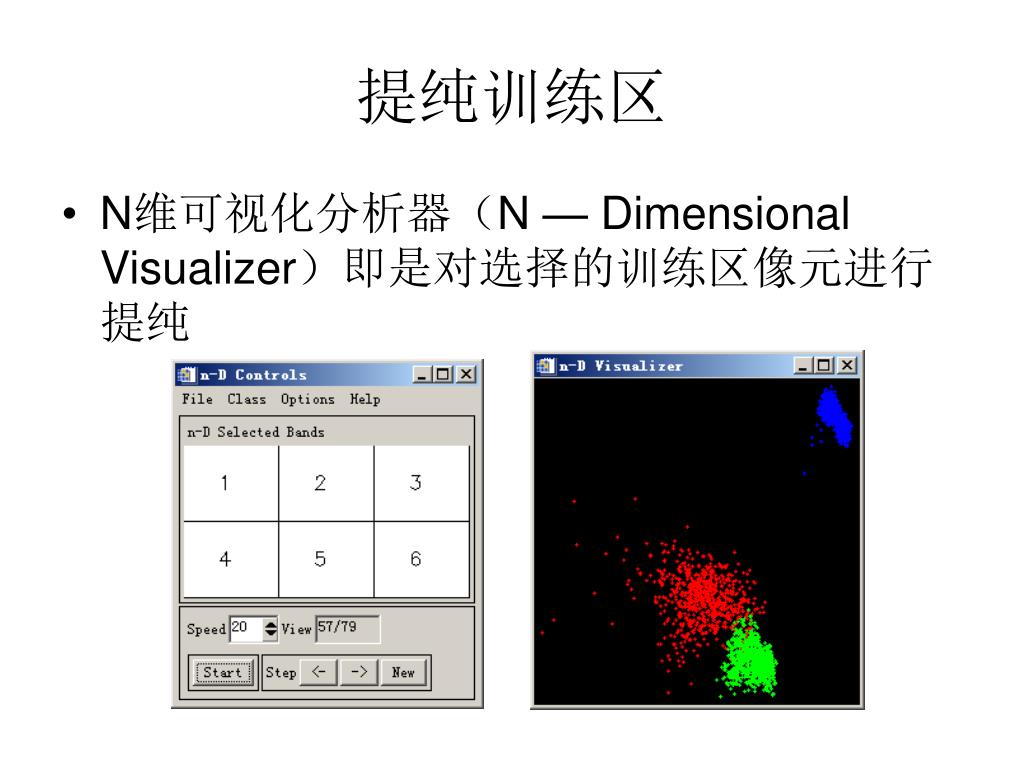

提纯训练区

  • N维可视化分析器(N — Dimensional Visualizer)即是对选择的训练区像元进行提纯


4693186

选择分类方法

  • 主菜单Classification > supervised > Maximum likelihood


4693186

分类后处理

  • 精度评价

    • 主菜单Classification > Post Classification > Confusion Matrix > Using Ground Truth ROIs.

  • 类别集群

    • 主菜单Classification > Post Classification > Clump Classes.


4693186

分类后处理

  • 类别合并

    • 主菜单Classification > Post Classification > Combine Classes

  • 修改类的颜色

    • Image窗口菜单Tools > Color Mapping > class color mapping


4693186

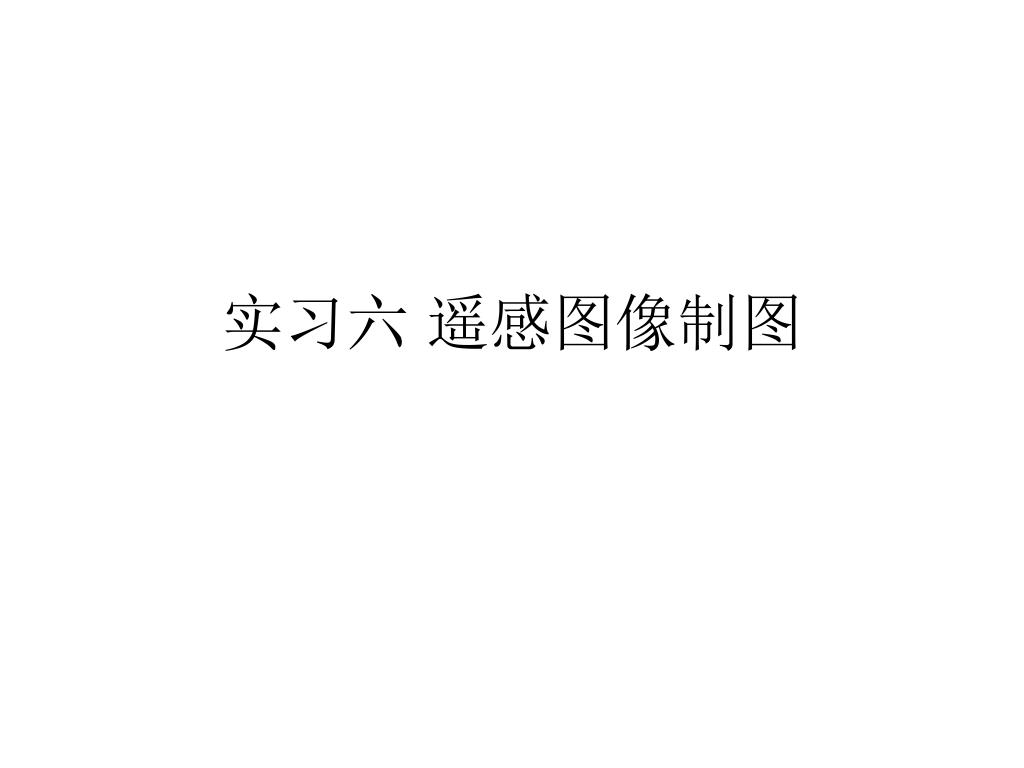

实习六 遥感图像制图


4693186

  • 实习目的

    • 在遥感图像监督分类的基础上,添加图例、地理格网、指北针、比例尺等信息,对分类结果进行制图输出。

  • 实习数据

    • njtm:南京地区TM数据

    • njtm.hdr:njtm的头文件


4693186

添加空白区

  • Annotaion窗口菜单Options > Set Display Borders


4693186

添加地图要素

  • 添加图名

    • Annotaion窗口菜单Object > Text


4693186

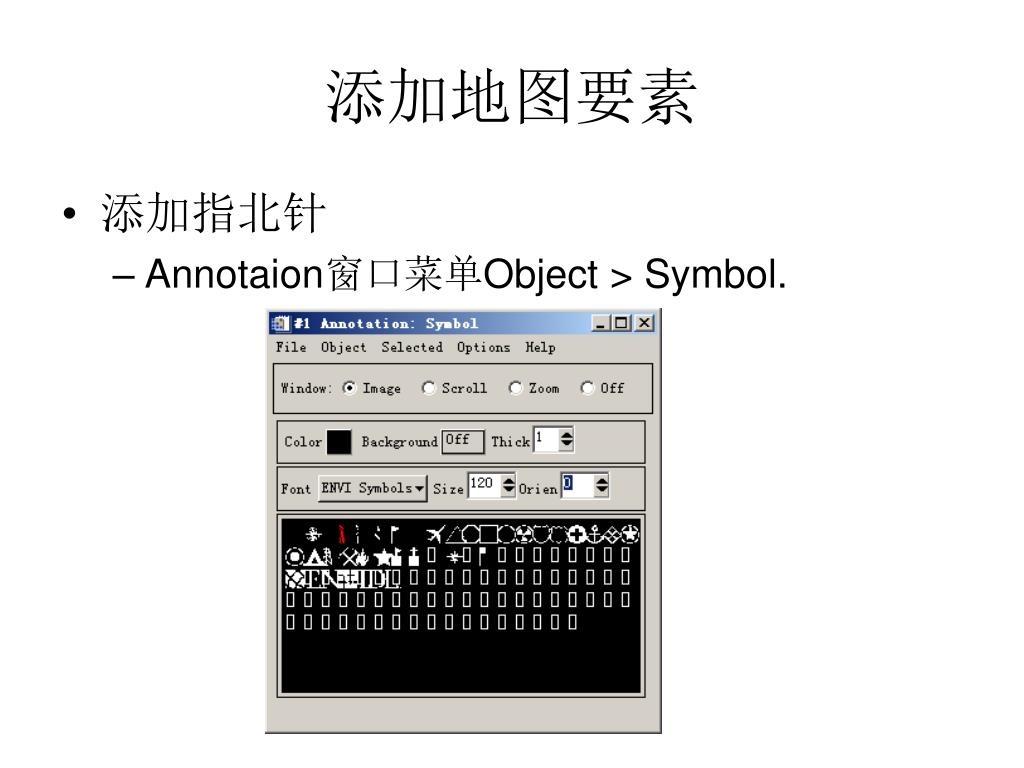

添加地图要素

  • 添加指北针

    • Annotaion窗口菜单Object > Symbol.


4693186

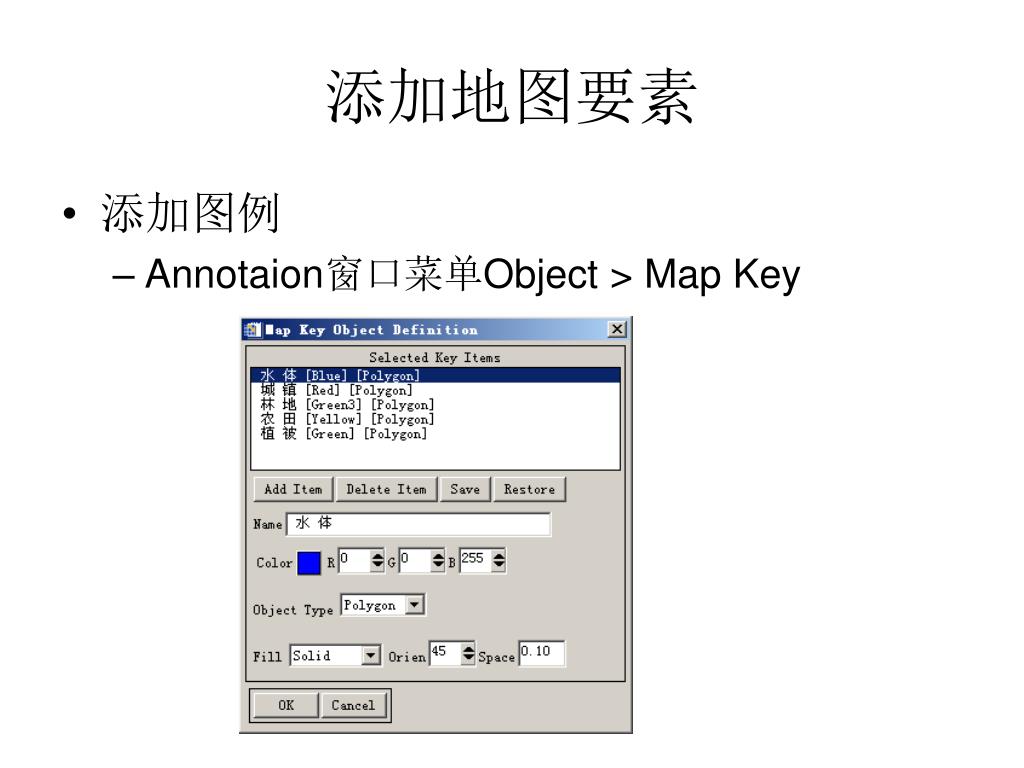

添加地图要素

  • 添加图例

    • Annotaion窗口菜单Object > Map Key


4693186

添加地图要素

  • 添加比例尺

    • Annotaion窗口菜单Object > Scale Bar


4693186

添加地图要素

  • 修改注记

    • Annotaion窗口菜单Object > Selection/Edit

  • 注记保存

    • Annotaion窗口菜单File > Save Annotation


4693186

成果图件输出

  • Image窗口菜单File > Save Image As > Image File


4693186

实习七 遥感软件综合实习


4693186

  • 实习目的

    • 在前面实习的基础上,能够将遥感软件的各种基本操作联系起来,完成一个综合性的实习操作,在实习过程中将所学知识融会贯通。

  • 实习数据

    • SZTM_2004:苏州地区2004年Landsat5 TM数据

    • SZTM_2006:苏州地区2006年Landsat5 TM数据

    • Boundary.evf:研究区范围的矢量文件


4693186

实习步骤

  • 1.几何配准

    • 以SZTM_2006数据为基准参考图像,对SZTM_2004数据进行几何配准。

  • 2.空间裁切

    • 以Boundary.evf为范围,对经过配准的SZTM_2004数据进行空间裁切。

  • 3.分类与制图

    • 对经过配准和裁切的SZTM_2004遥感数据进行判读理解,在此基础上进行计算机监督分类,得到研究区的土地覆盖分类图。


4693186

实习报告要求

  • 内容准确、翔实,包括几何配准、空间裁切、分类、制图这几部分内容的详细步骤,并在实习报告重要步骤中插入截图。

  • 另外要特别注意的是要突出工作思路,而不能写成纯粹的操作指南。
