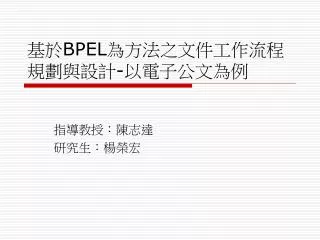

基於BPEL為方法之文件工作流程規劃與設計-以電子公文為例

指導教授:陳志達

研究生:楊榮宏


Outline

outline

  • 研究背景與動機

  • 研究目的

  • 系統概觀&系統設計

    • Service

    • Client

    • 其他部份

    • 流程部署時期

    • 流程執行時期

  • 系統實作

    • Designer

    • Application

    • 現行系統畫面

    • BPEL系統畫面

  • 與現行系統之優缺點比較

  • 未來方向


Bpel

研究背景與動機

  • 現有公文DI文件已規格化

  • HTTP難以支援複雜的公文流程

  • 修改固定流程的困難度


Bpel

研究目的

  • 透過BPEL的規範來描述流程,更方便定義流程。

  • 延伸扇形流程由二層式架構增加為三層式的流程設定。

  • 降低因流程異動造成設計師在程式上的修改


Bpel

系統概觀&系統設計


Designer

系統實作-Designer

線性流程-

BPEL文件


Application

系統實作-Application

  • 打包程式為jar供Client下載

  • 接收要求,對BPEL Engine 2.0發出SOAP啟動流程

  • 剖析BPEL Engine 2.0產生的XML檔案

  • 向DB提出要求,將Record Data透過JVM呈現


Bpel

系統實作-現行系統畫面

現有流程設定以選擇單位來加關卡,以Table的格式來呈現

而刪除關卡或移動關卡則利用右邊的按鈕來異動


Bpel

系統實作-BPEL系統畫面

插入關卡

拖拉進行移動關卡

按del鍵刪除關卡


Bpel

與現行系統之優缺點比較


Bpel

未來方向

  • 設計會簽、動態加簽、動態退回之BPEL文件

  • 設計扇形三層式架構


Bpel

Q&A

  • 謝謝指教
