Presentation Transcript


Mikroelektronikai tervez s

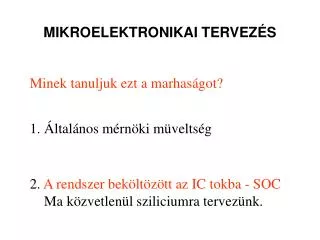

MIKROELEKTRONIKAI TERVEZÉS

Minek tanuljuk ezt a marhaságot?

1. Általános mérnöki müveltség

2. A rendszer beköltözött az IC tokba - SOC Ma közvetlenül sziliciumra tervezünk.


Mikroelektronikai tervez s

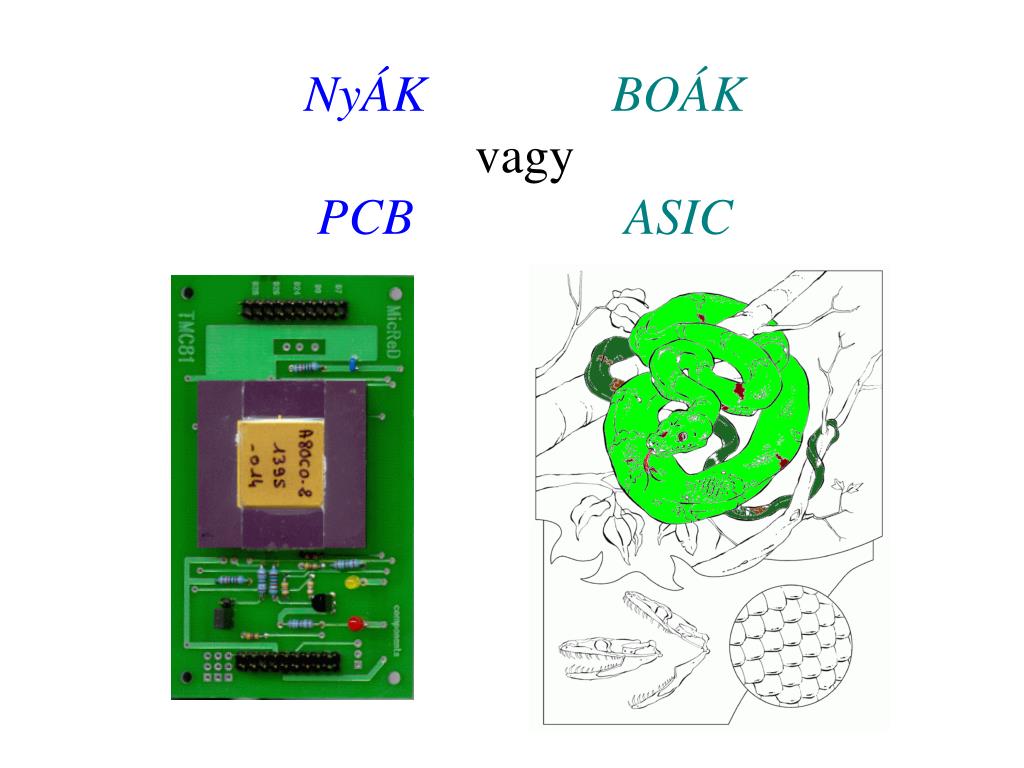

NyÁKBOÁKvagyPCBASIC


Rendszer megval s t si lehet s gek

Rendszer megvalósítási lehetőségek

  • Katalógus IC + NyÁK

  • P, C

  • ROM, PROM, PLA, stb

  • gate array

  • (standard) cellás IC

  • full custom


Gate array ramk r k 1

univerzális

sűrű

Gate-array áramkörök 1

Alapelem szerint:

  • elemmátrix

  • kapumátrix

  • funkciómátrix

  • dedikált GA ( ák. család)

  • (full custom)


Gate array ramk r k 2

Gate array áramkörök 2

  • A probléma az, hogy tömeges a gyártás, de kevés kell egy-egy fajtából.

  • Megoldás : előregyártás (master) és fajtánkinti perszonalizáció.


Gate array ramk r k 3

olcsó

sűrű

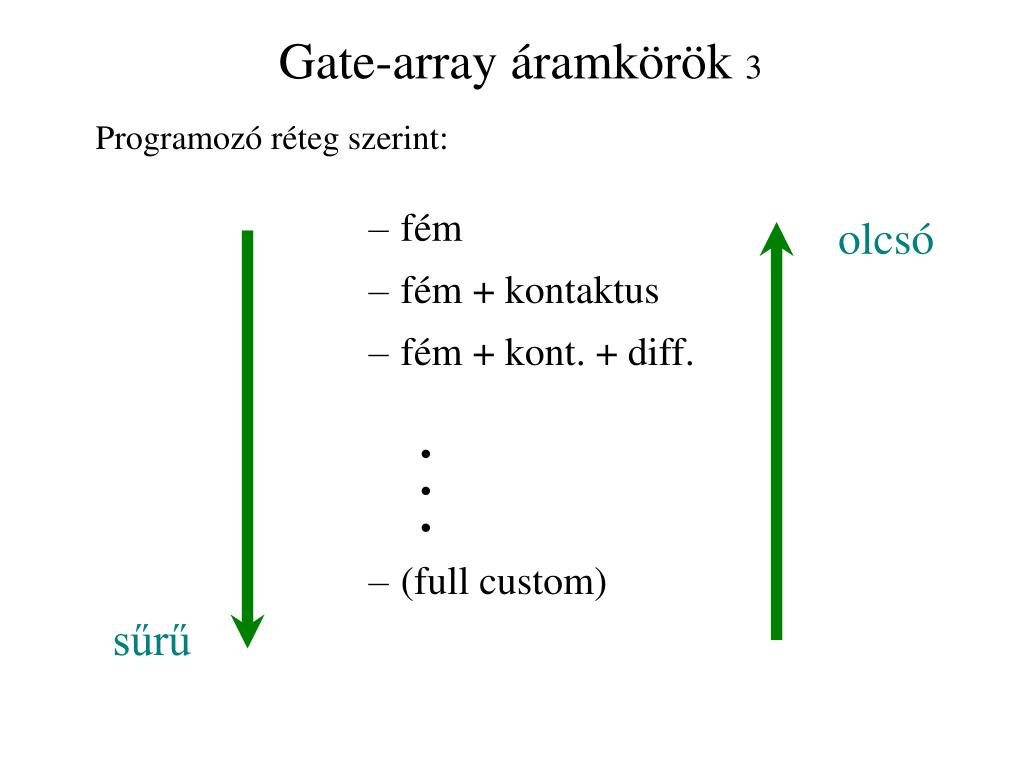

Gate-array áramkörök 3

Programozó réteg szerint:

  • fém

  • fém + kontaktus

  • fém + kont. + diff.

  • (full custom)


Ic megval s t si lehet s gek

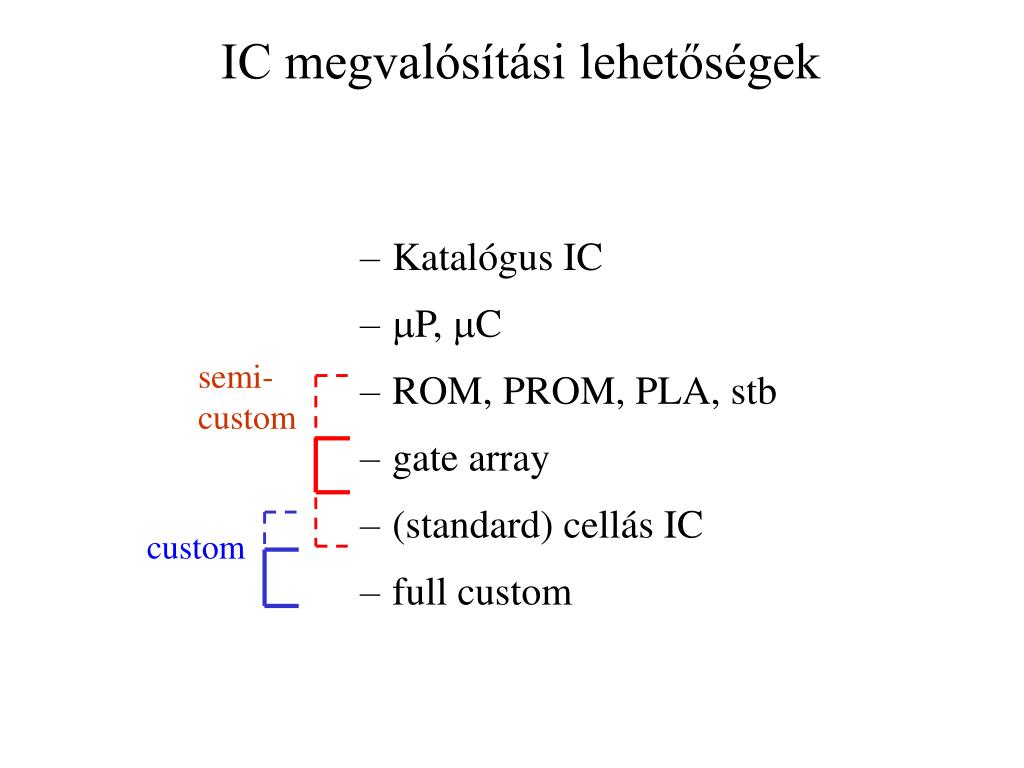

IC megvalósítási lehetőségek

  • Katalógus IC

  • P, C

  • ROM, PROM, PLA, stb

  • gate array

  • (standard) cellás IC

  • full custom

semi- custom

custom


Mikroelektronikai tervez s

PROM ROM

FPLA PLA

PAL

FPGA gate array

CPLD

fogyasztógyártó

programoz

könyvtári

cellás

áramkörök

előtervezett áramkörök

előregyártott áramkörök

egyedi

terve-

zésű

áram-

körök


Mikroelektronikai tervez s

méret, súly, teljesítmény felvételmegbízhatóság, sebesség


Asic design flow

Specifikáció

Funkcionális leírás

Logikai kapcsolás

Áramköri kapcsolás

Geometriai leírás

Maszk

Chip

ASIC Design Flow

Tervezés

Gyártás


Fotolitogr fia

Szilicium

SiO2 növesztés

Fotoreziszt felvitel

Maszk

Megvilágítás

Előhívás

SiO2 növesztés

Fotoreziszt eltávolítás

Fotolitográfia
