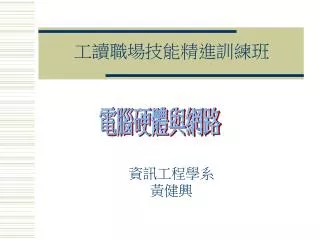

  1. 工讀職場技能精進訓練班 資訊工程學系黃健興 電腦硬體與網路

  2. 課程內容 • 電腦的架構與連結 • 電腦主機與周邊設備簡介 • 電腦的操作與保養 • 網際網路發展沿革 • 網際網路之應用

  3. 電腦的架構與連接 • 電腦硬體五大單元： • 輸入單元(Input Unit，IU) • 控制單元(Control Unit，CU) • 算術/邏輯單元(Arithmetic/Logic Unit，ALU) • 記憶單元(Memory Unit，MU) • 輸出單元(Output Unit，OU)

  4. 電腦硬體的五大單元架構圖

  5. 認識電腦主機 冷開機？何謂暖開機？ • 冷開機就是在電腦還是電源處於關閉狀態，將電源打開 • 暖開機則是在電腦電源仍開著的時候，可能是系統當機需要重開機 • 軟體按鍵:Ctrl+Alt+Del • 主機：Reset

  6. PCI 介面卡卡插槽 AGP 顯示卡插槽 周邊設備插槽 CPU插槽 北橋晶片 RAM主記憶體 插槽 南橋晶片 IDE 硬碟排線插槽 FPY 軟碟排線插槽 主機板 電源插槽 SATA 硬碟插槽

  7. CPU 主記憶體 顯示卡 北橋晶片 網路卡 PCI介面卡 硬碟 USB介面卡 南橋晶片 周邊設備 主機板示意圖 • 北橋晶片:控制高速元件(CPU、RAM、AGP) • 南橋晶片:控制低速元件(PCI、NIC、SATA、IDE、USB、)

  8. 單核心CPU CPU核心 L1快取 (通常是以位元組計算) L2快取 (通常是以512K的倍數計算) 主機板

  9. 雙核心CPU • 所謂雙核心是指一顆CPU裡面有『兩個』獨立的運算單元。 • PentiumD拼裝雙核 CPU核心 CPU核心 L1快取 L1快取 L2快取 L2快取 主機板

  10. 四核心CPU(Core 2 Quad) • 兩顆雙核心晶片封裝在一顆CPU內則是 CPU核心 CPU核心 CPU核心 CPU核心 L1快取 L1快取 L1快取 L1快取 L2快取 L2快取 主機板

  11. 主記憶體中－「雙通道」技術 • 指多增加一條記憶體匯流排，讓溝通北橋晶片與記憶體模組之間的頻寬變成2倍。 • 例如原為一次傳輸64Bit的256MB RAM

  12. 排線 ▲圖(上)IDE排線，(下)軟碟機排線

  13. 認識各種介面卡 所謂介面卡的使用， 就是除了主機板以外 外接的設備所需的插孔。

  14. 音效卡

  15. 顯示卡

  16. 網路卡

  17. SCSI卡

  18. 無線網路卡

  19. 各種傳輸介面比較

  20. USB和IEEE1394 • USB(Universal Serial Bus)稱為通用序列匯流排，是目前個人電腦非常普遍的介面，眾多周邊設備均支援USB介面，使用上非常方便。USB2.0版傳輸速率為480Mbps，相當快速。其特色為： • 擁有優越的擴充能力，最多可以串接127個周邊設備。 • 支援熱拔插(Hot Swapping)與隨插即用(PnP)的功能。 • IEEE1394也是一種高速序列匯流排介面，傳輸速度可達到400Mbps。IEEE1394介面目前大多應用在DV、燒錄器、數位相機、掃描器等，適用於需要大量資料傳輸的裝置上。同時亦支援熱拔插與隨插即用功能。

  21. 快速安裝硬體 • 熱插拔(Hot Swapping)在電腦開機的過程中，可以直接新增及移除硬體稱之。 • 隨插即用(PnP)當插入硬體時不用另外灌入驅動程式，主機會立即偵測其驅動程式，便能有效的使用該硬體。

  22. 認識主記憶體 • 個人電腦使用的記憶體有兩種： • 隨機存取記憶體(RAM) • 唯讀記憶體(ROM)

  23. 快取記憶體(Cache)

  24. ROM

  25. Flash ROM (又稱為韌體) • 當電腦一開機時，它會先進行自我檢測，其實這是存放在BIOS內的程式在工作。BIOS(Basic Input-Output System)屬於ROM的一種，內部存放電腦硬體的檢測程式和基本系統程式。

  26. 認識輔助記憶體 • 常見的儲存設備有軟碟機、硬碟機、光碟機 。

  27. 軟碟機和軟碟片

  28. 軟碟片的結構

  29. 磁碟容量 • 磁碟片容量的計算公式為：磁碟容量=磁面數磁軌數磁區數每個磁區的位元組數 • 【實例】一片3.5吋軟碟片有兩個磁面，每面有80個磁軌，每個磁軌上有18個磁區，每個磁區的容量為512Bytes，故一片3.5吋軟碟片的容量為：28018512Bytes = 1474560Bytes = 1.44Mbytes。

  30. 硬碟機 • 硬碟機在使用時需要注意以下事項： • 不可以關機後立刻重新開機。建議關機後至少間隔15秒後再重新開機。 • 避免震動、撞擊、摔落。 • 不可以靠近強磁力物品。

  31. 磁碟容量單位 • Bit：最小的儲存單位，可以是0或1。 • Byte：由8個Bit組成，是計算容量的基本單位。 • KB(Kilo byte)：210 Bytes。 • MB(Mega byte)：220 Bytes。 • GB(Giga byte)：230 Bytes。 • TB(Tera byte)：240 Bytes。

  32. 硬碟機的結構 主軸馬達 磁頭定位馬達 磁碟片 磁頭 磁頭驅動臂

  33. 硬碟機構造比較 硬碟機磁頭與磁片的間隙只有2/1000000吋，比頭髮更微小！

  34. 光碟片的種類 • 目前市場上普遍使用的光碟片有： • CD-ROM • CD-R • CD-RW • MO • DVD

  35. DVD光碟片的規格

  36. 藍光光碟 （Blu-ray Disc，BD） • 由Sony及松下電器等企業組成的「藍光光碟聯盟」策劃 • 儲存大小單面25GB雙面50GB

  37. 電腦周邊設備簡介

  38. 印表機 • 分為三種類型： 點陣式印表機 噴墨式印表機 雷射印表機

  39. 數據機 • 調變：數位訊號→類比訊號。 • 解調：類比訊號→數位訊號。

  40. 寬頻比較 • ADSL • 光纖 • cable

  41. 電腦的操作與保養 • 主機的保養 電腦在開啟中不要去移動或搖晃電腦主機。 保持電腦周圍的乾淨清潔。 不要在電腦旁邊吃東西。 保持良好通風。 以正常程序關機。 注意用電安全。

  42. 操作電腦的正確姿勢

  43. 網際網路名詞解釋 • 網路：把電腦與電腦使用網路線相連成網 • 網際網路（Internet）：連結各個網路所成的大型網路(inter-network)，特指今日全球個人電腦等設備所連結上的大型網路 • 連結上網的機器稱為主機(host)或是終端系統(end system) • 連結的媒介稱為傳輸連結(communication links) • 提供連結服務的稱為ISP (Internet Service Provider) • 頻寬 = bits / second (每秒可傳輸多少位元)

  44. 網際網路名詞解釋 • 網路上傳輸的資料稱為封包(packet) • 封包隨著路由器(router)所尋找出路徑來傳遞，最後抵達目的位址，稱為繞徑(routing)

  45. 網路慣用圖示 • 以雲狀表示網路

  46. 網路示意圖 • 靠著不同的傳輸媒介，將網路上的元件相連，也將各個網路連結起來

  47. 網際網路的架構 • 網際網路是階層式的架構 • 網際網路所使用的通訊協定是TCP/IP (Transmission Control Protocol/ Internet Protocol)

  48. 網際網路提供的傳輸服務 • 連結導向服務 (connection-oriented service) • 提供可信賴的資料傳輸(reliable data transfer) • 能夠確保資料傳輸完整無誤 • 傳送之初必須先進行三向式握手(three –way handshake)建立連結 • 非連結導向服務(connectionless service) • Best-effort • 可減少為確保資料傳輸的overhead
