Presentation Transcript


Ipv6 on vmware esxi4 1 hypervisor

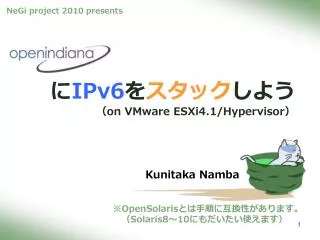

NeGi project 2010 presents

にIPv6をスタックしよう(on VMware ESXi4.1/Hypervisor)

Kunitaka Namba

※OpenSolarisとは手順に互換性があります。

 (Solaris8~10にもだいたい使えます)


Ipv6 on vmware esxi4 1 hypervisor

目 的・概 要

(1)IPv6のスタック手順を把握する。

(2)IPv6関連のコマンドを抑える。

(3)IPv6への抵抗を無くす。(簡単)

(4)IPv6へのやる気もスタックする。

※手順はSolaris10/OpenSolaris とほぼ同じです


Ipv6 on vmware esxi4 1 hypervisor

補 足・構 成

(1)IPv6アドレス表記はRFC5952に“たぶん”

 準じています。(細かいツッコミは無しで・・・

 わざとフルアドレスで書いてる所もあります)

(2)OpenIndiana b147 on ESXi4.1(2台)

 ・CPU動的割り当て/PhenomII X4

 ・MEM1024MB

 ・HDD20GB

 ・NICe1000g x5

# 面白くない構成でゴメンナサイ


Ipv6 on vmware esxi4 1 hypervisor

IPv6に対応させるには?

安心して下さい、”OpenIndiana” は

IPv6 Readyです。

動かすだけなら、Solaris8から対応

しています。

\ Solaris9でも使ってるよ!/


Ipv6 1

IPv6をスタックするには?(1)

OpenIndiana(Solarisも同じ)ですが、

IPv4とは別のIPインタフェイス扱いに

なります。

IPv4=inet

IPv6=inet6


Ipv6 2

IPv6をスタックするには?(2)

スタックしたいNICに、IPv6が

スタックされているか?

# ifconfig -a6

スタックされていなければ、

plumb しましょう。

# ifconfig e1000g2inet6 plumb up


Ipv6 3

IPv6をスタックするには?(3)

自動的にリンクローカルアドレスが

スタックされます。(MACアドレスから生成)

# ifconfig e1000g2 inet6

dnet0: flags=2004841<UP,RUNNING,MULTICAST,DHCP,IPv6> mtu 1500 index 2

inet6 fe80::20c:29ff:fe13:952b/10

※リンクローカルアドレス(fe80::/10)


Ipv6 4

IPv6をスタックするには?(4)

ベンダーID(8bit x3)

ベンダーユニーク番号(8bit x3)

00

0c

29

13

95

2b

MACアドレス 0:c:29:13:95:2b

リンクローカル

アドレス

EUI-64形式 図解

最初の8bit(1byte)

0

0

0

0

0

0

0

0

U/Lビットを反転

0

0

0

0

0

0

1

0

02

+

0c 29

+

ff

fe

+

13 95 2b

リンクローカルアドレス

(RFC4291=IPv6アドレス体系)

fe80

::

020c

:

29ff

:

fe13

:

952b

/10

64bit

64bit


Ipv6 5

IPv6をスタックするには?(5)

任意のIPv6アドレスをスタックしたい

場合、インタフェイスに addifします。

# ifconfig e1000g2 inet6 addif \

2001:db8:3:dead::b147/64 up

Created new logical interface e1000g2:1と応答があれば成功しています。

削除したい場合は、# ifconfig e1000g2:1 inet6 unplumb です。


Ipv6 6

IPv6をスタックするには?(6)

nwamに要注意

nwamが動作していると、inet6 addif しても任意のIPv6

アドレスが付きません。無効化しましょう。

(OpenSolaris、OpenIndianaは必要、Solarisは不要)

# svcadm disable physical:nwam

# svcadm enable physical:default

# Created new logical interface…を返す(リターンコード0)くせに、

# nwamが logical interface を勝手に外します。


Ipv6 7

IPv6をスタックするには?(7)

nwamの停止を確認する。

これで大丈夫!

# svcs physical

STATE STIME FMRI

disabled 12:21:45 svc:/network/physical:nwam

online 12:21:50 svc:/network/physical:default


Ipv6 8

IPv6をスタックするには?(8)

ifconfig -a6 の表示例です。

$ ifconfig -a6

lo0: flags=2002000849<UP,LOOPBACK,RUNNING,MULTICAST,IPv6,VIRTUAL> mtu 8252 index 1

inet6 ::1/128

e1000g2: flags=2004841<UP,RUNNING,MULTICAST,DHCP,IPv6> mtu 1500 index 6

inet6 fe80::20c:29ff:fe13:952b/10

ether 0:c:29:13:95:2b

e1000g2:1: flags=2000841<UP,RUNNING,MULTICAST,IPv6> mtu 1500 index 6

inet6 2001:db8:3:dead::b147/64

inet6 のフィジカルインタフェイス(=e1000g2など)は

必ずリンクローカルになります。


Ipv6 9

IPv6をスタックするには?(9)

設定ファイルに記録する。

/etc/hostname6.e1000g2

addif 2001:db8:3:dead::b147/64 up

これで再起動しても大丈夫!!

複数行書いてもいい。

addif 2001:db8:dead::beef/64 up

addif 2001:db8:3939::cafe/64 up


Ipv6 10

IPv6をスタックするには?(10)

設定ファイルに記録する。

/etc/hostname6.e1000g2

addif 2001:db8:3:dead::b147/64 up

これで再起動しても大丈夫!!

複数行書いてもいい。

addif 2001:db8:dead::beef/64 up

addif 2001:db8:3939::cafe/64 up


Ipv6 on vmware esxi4 1 hypervisor

IPv6をスタックするには?

dnet0

inet

192.168.39.39/24

リンクローカルアドレス

inet6

fe80::0123:4567:89ab:cdef/10

dnet0:1

2001:db8:dead::beef/64

\ イメージだとこんな感じ!/


Ipv6 ipmp 1

IPv6でIPMPを使うには?(1)

IPMPもIPv6 Readyになっています。

ただし、検知IPは必要なくなりました。

検知にはリンクローカルアドレスを使うからです。

※デュアルスタックで使用すると、IPv6のIPMPフェールオーバ動作でIPv4側も切り替わります。

 これはIPv6が優先される為で、仕様です。

# 実運用だと同一NICへのデュアルスタックを

# 避けたりしています。


Ipv6 ipmp 2

IPv6でIPMPを使うには?(2)

IPMP設定方法

/etc/hostname6.dnet0

-failover group {IPMP_Grp}addif 2001:db8:3:dead::b147/64 up

/etc/hostname6.dnet1

-failover group {IPMP_Grp}standby up

# リンクベースで検知する方は試していません。

# VM上なので動きが怪しいです・・・


Ipv6 11

IPv6のルーティングは?(1)

routeコマンドの-inet6オプションで

対応しています。

# route add -inet6{Destination}{Nexthop}

デフォルトルートの例

# route add -inet6default2001:db8:3:dead::b147

スタティックルートの例

# route add -inet62001:db8:feed::/482001:db8:3:dead::b147

\ ここのinet6はハイフン要るよ!/


Ipv6 21

IPv6のルーティングは?(2)

netstatコマンドもIPv6拡張されて

います。

-f inet/inet6指定しないと全経路を表示します。

# netstat -rn -f inet6(IPv6の全経路を表示)

#またオプション違わね?とか言わないように・・・

#address “f”amilyの”f”らしいです。(ヘルプ)


Ipv6 on vmware esxi4 1 hypervisor

IPv6のルーティング

Q.デフォルトルートの設定ファイルは

 ないの?/etc/defaultrouter相当の。

A./etc/inet/static_routesですが、

 手動での編集は推奨されていません。

route -p add -inet6して下さい。

参照 http://blogs.sun.com/yappri/entry/static_routes


Ipv6 12

IPv6の名前解決について(1)

デフォルトの設定のままだと、AAAA

レコードを使ってくれない・・・(かも

/etc/nsswitch.conf の修正を

忘れずに!!

ipnodes: files dns←ここに”DNS”を


Ipv6 22

IPv6の名前解決について(2)

/etc/resolv.conf も IPv6 Ready

になっています。

こんな書き方をしても大丈夫です。

nameserver 2001:db8:3:dead::b147

nameserver 192.168.3.147


Ipv6 on vmware esxi4 1 hypervisor

IPv6の名前解決

hostsファイルはもちろん IPv6 Ready

です。(ipnodesは忘れてあげて・・・

2001:db8:dead::beef ipv6-hoge hoge

192.168.39.39 ipv4-hoge hoge

※/etc/hostsも/etc/inet/ipnodesも/etc/inet/hostsに

 シンボリックリンクされてます。


Ipv6 on vmware esxi4 1 hypervisor

IPv6の名前解決

hostsファイルは書く順番によって

動作が変わります。(IPv6⇒IPv4)

2001:db8:dead::beef ipv6-hoge hoge

192.168.39.39 ipv4-hoge hoge

↑だとhogeはIPv6/IPv4で引けます。

※ただし指定が無い場合はIPv6優先


Ipv6 on vmware esxi4 1 hypervisor

IPv6の名前解決

hostsファイルは書く順番によって

動作が変わります。(IPv6⇒IPv4)

192.168.39.39 ipv4-hoge hoge

2001:db8:dead::beef ipv6-hoge hoge

↑だとhogeはIPv4だけになります。


Ipv6 on vmware esxi4 1 hypervisor

IPv6の疎通確認とか

おなじみのpingから。

Linuxとかにあるping6コマンド

はありません。間違えないように。

# ping 2001:240:6b0::10

とか

# ping negi.ipv6labs.jp

です。


Ipv6 on vmware esxi4 1 hypervisor

IPv6の疎通確認とか

tracerouteも同じです。

Linuxとかにあるtraceroute6コマンド

はありません。間違えないように。

# traceroute 2001:240:6b0::10

とか

# traceroute negi.ipv6labs.jp

です。


Ipv6 on vmware esxi4 1 hypervisor

IPv6の疎通確認とか

ping/tracerouteの小技集

1. Aレコード結果だけ使いたい

# { ping | traceroute } -A inet negi.ipv6labs.jp

2. AAAAレコード結果だけ使いたい

# { ping | traceroute } -A inet6 negi.ipv6labs.jp

3. A/AAAAレコード結果の両方を使いたい

# { ping | traceroute } -a negi.ipv6labs.jp


Ipv6 on vmware esxi4 1 hypervisor

IPv6の疎通確認とか

snoopもIPv6 Readyになっています。

ip6という条件を渡すと、IPv6の

パケットだけを見ることが出来ます。

# snoop –d dnet0 ip6


Ipv6 on vmware esxi4 1 hypervisor

IPv6の疎通確認とか

telnetにはinet/inet6オプションの

様なものがありませんでした・・・

面倒ですが

# telnet 2001:db8:dead::beef

# telnet 192.168.39.39

を使い分ける必要があります。


Ipv6 on vmware esxi4 1 hypervisor

IPv6のインターネットサービス

Inetd から tftp を IPv6 対応してみる。

/etc/inet/inetd.conf

tftp dgram udp6wait root /usr/sbin/in.tftpd in.tftpd -s /var/tftp

UDPはudp6、TCPはtcp6を指定する。

デュアルスタックで待ち受ける。

# tftp 2001:db8:dead::beef で繋がります。後はお好きに。


Ipv6 on vmware esxi4 1 hypervisor

IPv6のサービス

UDP/69のListen状態を確認するには。

# netstat -an -P udp -f inet -f inet6

これでSocket無し、IPv4/IPv6両方を

一度に確認できます。

# netstat -sP ip6 なんかもあります。


Ipv6 on vmware esxi4 1 hypervisor

IPv6のサービス

TCP-Wrapperも IPv6 Ready です。

※ TCP-Wrapperはデフォルトが無効、以下の手順で有効に。

# inetadm -p | grep "^tcp_wrappers"

tcp_wrappers=FALSE

# inetadm -M tcp_wrappers=TRUE

# inetadm -p | grep "^tcp_wrappers"

tcp_wrappers=TRUE


Ipv6 on vmware esxi4 1 hypervisor

IPv6のサービス

/etc/hosts.allowの記述は以下の

様になります。[]で囲む必要がある。

ssh: [2001:db8::1][2001:db8:aaaa:bbbb::/64]

[]で囲まないと、正しく動作しません。

# TCP-WrapperのALL:ALLはIPv6も包括しています。

# IPv6対応ソフトで、Wrapper対応しているものも同様です。


Ipv6 on vmware esxi4 1 hypervisor

IPv6のサービス

sendmail(submit.cf)のスマート

リレーホストにもIPv6の設定は可能。

/etc/mail/submit.cf

D{MTAHost}[2001:db8::1][2001:db8::2]

# 当然ですが、IPv4アドレスやFQDN混在も可能です。

# mailx -s “IPv6 Relay” [email protected] < /dev/null


Ipv6 on vmware esxi4 1 hypervisor

IPv6のサービス

NET-SNMP 5.5でIPv6に完全対応?

こんなOIDが増えています!

IP-MIB::ipSystemStatsInOctets.ipv4

IP-MIB::ipSystemStatsInOctets.ipv6

IP-MIB::ipSystemStatsHCInOctets.ipv4

IP-MIB::ipSystemStatsHCInOctets.ipv6


Ipv6 on vmware esxi4 1 hypervisor

IPv6のまとめ

普通に動きます。

IPv6を使って不便なのは、経路が不安定

だったり、帯域が不足しているから。

鶏か卵か待っているだけではダメ。

使える人からどんどん使ってみよう!!


Ipv6 on vmware esxi4 1 hypervisor

質 疑 応 答

\ 質問!/
