Presentation Transcript

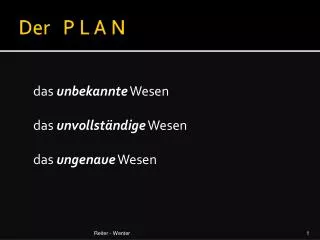

Der p l a n

Der P L A N

dasunbekannte Wesendas unvollständige Wesendas ungenaue Wesen

Reiter - Wenter


Was ist ein plan

Was ist ein Plan ?

  • Vorstellung einer zukünftigen Handlungsabfolge (Planung)

  • großmaßstäbige Landkarten (Karte)

  • zusammenfassende grafische Übersicht (Plan)

Quelle: Wikipedia

Reiter - Wenter


Am anfang steht

Am Anfang steht ....

  • eine Vorstellung / eine Idee

    • des Auftraggebers / Unternehmers / Investors

      • über die Erfüllung eine Funktion / eines Bedürfnisses

      • über einen geplanten Arbeitsablauf(bisheriger AA – optimierter AA)

      • über die Termine

      • über die finanzierbaren Kosten

        .... als Fragestellung an einen Planer

Reiter - Wenter

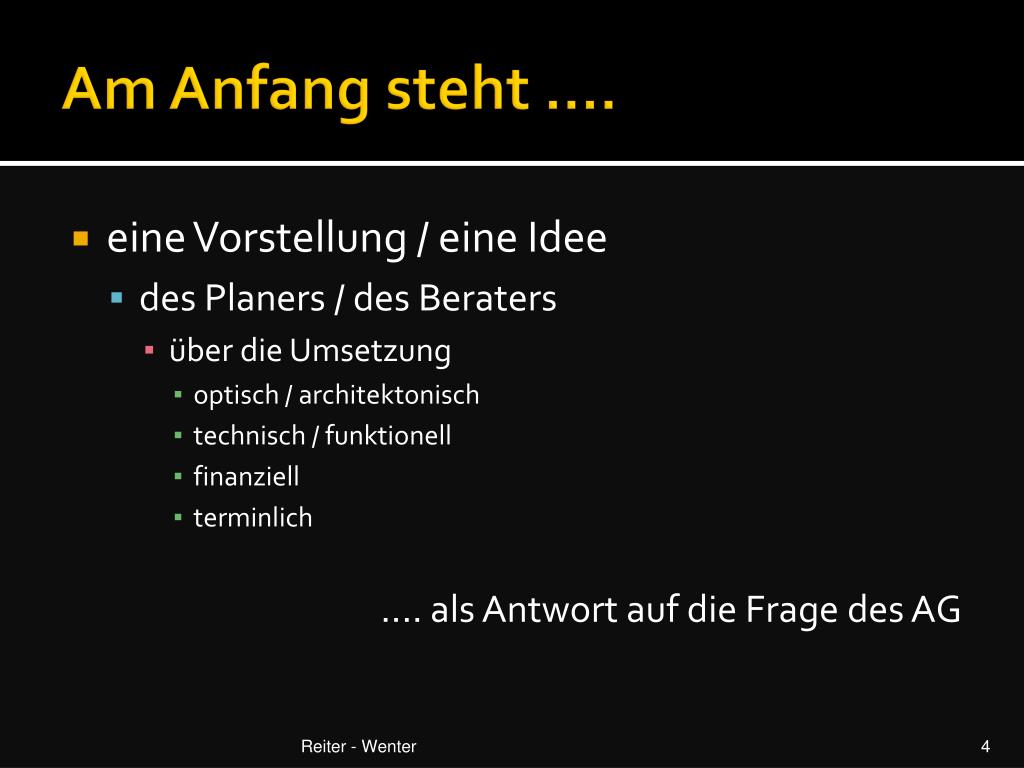

Am anfang steht1

Am Anfang steht ....

  • eine Vorstellung / eine Idee

    • des Planers / des Beraters

      • über die Umsetzung

        • optisch / architektonisch

        • technisch / funktionell

        • finanziell

        • terminlich

          .... als Antwort auf die Frage des AG

Reiter - Wenter


Architekturplan bauplan

Architekturplan - Bauplan

  • Architekturplan

    • Ideen entwickeln, artikulieren und präsentieren

    • viele Formen der Darstellung

    • Grafik / Ästhetik im Vordergrund

    • Bemassung untergeordnet

      • Perspektive, Skizze, Entwurf .....

Reiter - Wenter


Architekturplan bauplan1

Architekturplan - Bauplan

  • Bauplan

    • konkrete Vorlage für den Bau eines Bauwerks

    • "Bauanleitung"

    • Regeln der Darstellung

    • Technik im Vordergrund

      • Polierplan, Detailplan, Leitungsplan, ...

Quelle: Wikipedia

Reiter - Wenter


Planarten

Planarten

Unterscheidung nach (z.B.):

  • Phase

  • Darstellung

  • Fachgebiet

  • Inhalt

  • Verfasser

Reiter - Wenter


Planarten1

Planarten

Phasen (z.b.)

  • Bestand

  • Studie

  • Entwurf

  • Einreichung

  • Ausschreibung

  • Übergabe

Reiter - Wenter


Planarten2

Planarten

Darstellung (z.b.)

  • Grundriss

  • Ansicht

  • Schnitt

  • Perspektive

  • Lageplan

Reiter - Wenter


Planarten3

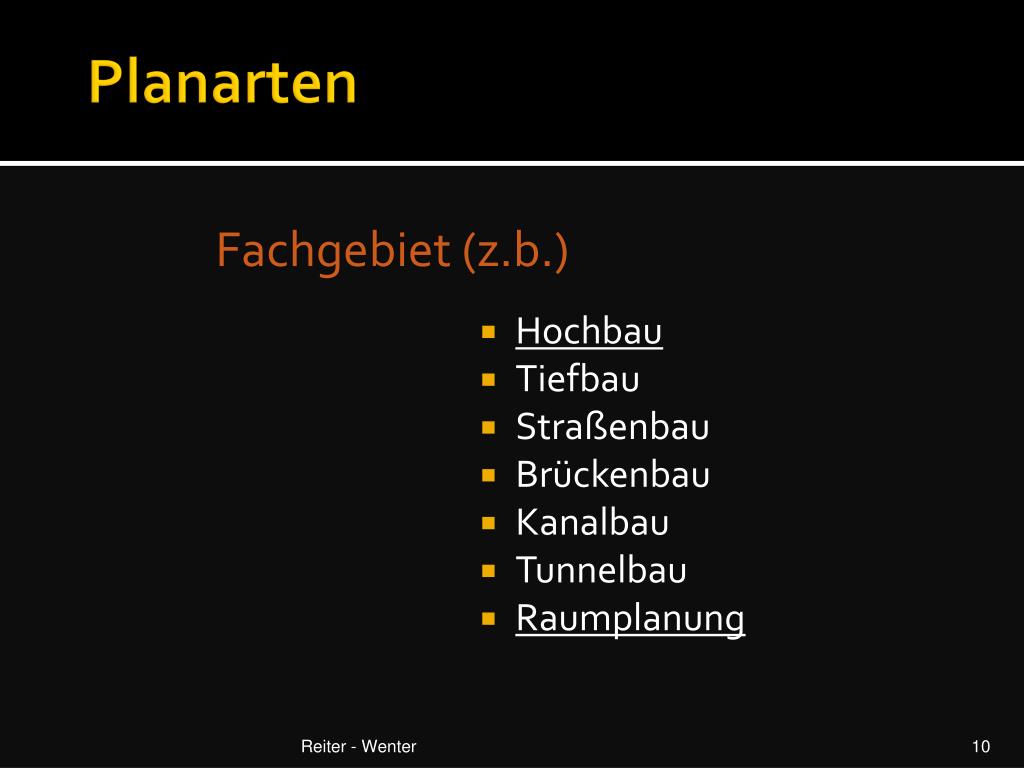

Planarten

Fachgebiet (z.b.)

  • Hochbau

  • Tiefbau

  • Straßenbau

  • Brückenbau

  • Kanalbau

  • Tunnelbau

  • Raumplanung

Reiter - Wenter


Planarten4

Planarten

Inhalt (z.b.)

  • Rohbau: Fertigteilplan

  • Ausbau: Deckenplan

  • Haustechnik

  • Einrichtung

  • Brandschutzplan

  • Baustellenpläne

  • ....

Reiter - Wenter


Planarten5

Planarten

Verfasser (z.b.)

  • Architektenpläne

  • Vermessungspläne

  • Logistikpläne

  • Statikpläne

  • Elektropläne

  • ....

Reiter - Wenter


Planarten6

Planarten

es gibt aber auch:

  • Terminpläne

  • Ablaufpläne

  • SiGe-Plan

  • Schließplan

  • Belegungsplan

  • Verkaufsplan

  • ....

Reiter - Wenter


Wer erstellt pl ne

WER erstellt Pläne

  • Architekt

  • Raumplaner

  • Baumeister

  • TB, Ingenieurbüros

  • Büros für Technisches Zeichnen

  • Architekt

  • Innenarchitekt

  • Geometer

  • Statiker

  • HT-Planer

  • Bauphysiker

  • Maschinenbauer

  • Stahlbauer

  • Logistikplaner

  • Ausführende

  • ....

Reiter - Wenter


Wer erstellt pl ne1

WER erstellt Pläne

  • wer ist "PLANVERFASSER" ?

Reiter - Wenter


Grundvoraussetzungen

Grundvoraussetzungen

  • Plan ist nicht Selbstzweck

  • liefert vollständige Informationen

    • für den jeweiligen Adressaten

  • Plan muss lesbar sein

    • Umfang, Darstellung, Größe

    • ja nach Inhalt, Planphase, ...

  • Reiter - Wenter


    Grundvoraussetzungen1

    Grundvoraussetzungen

    • Informationen über den Inhalt

      • Projekt, Inhalt, Planungsphase

  • Informationen über die Erstellung

    • Datum, Ersteller, Plannummer

  • Papierformat, Faltung

  • Reiter - Wenter

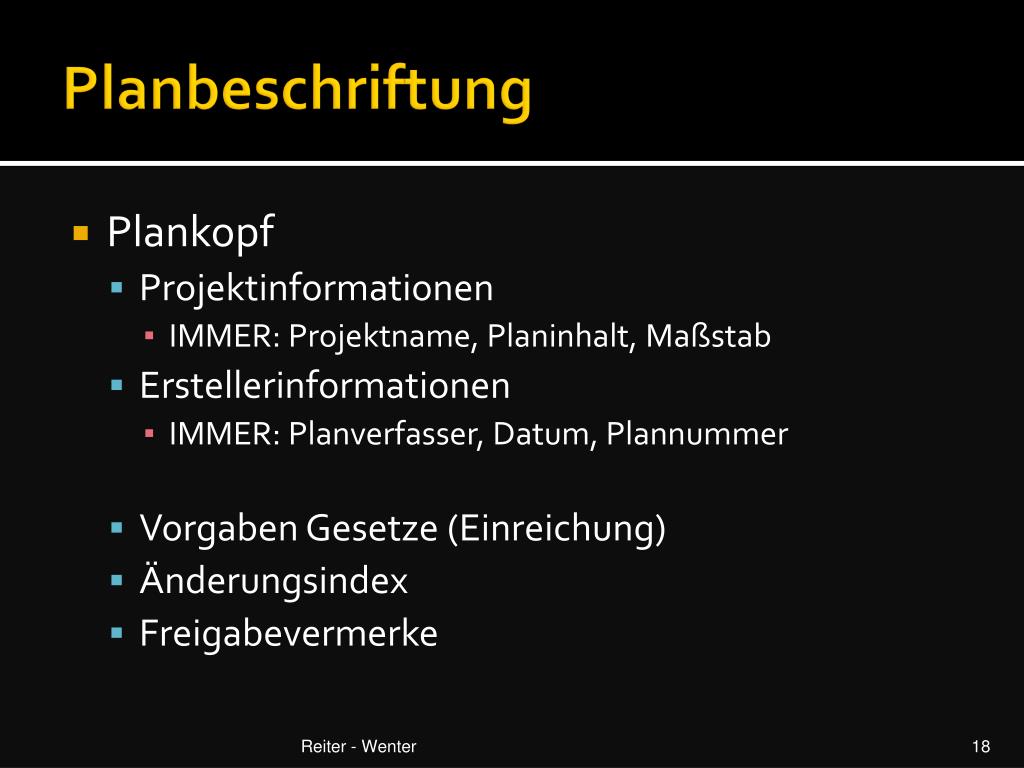

    Planbeschriftung

    Planbeschriftung

    • Plankopf

      • Projektinformationen

        • IMMER: Projektname, Planinhalt, Maßstab

      • Erstellerinformationen

        • IMMER: Planverfasser, Datum, Plannummer

      • Vorgaben Gesetze (Einreichung)

      • Änderungsindex

      • Freigabevermerke

    Reiter - Wenter

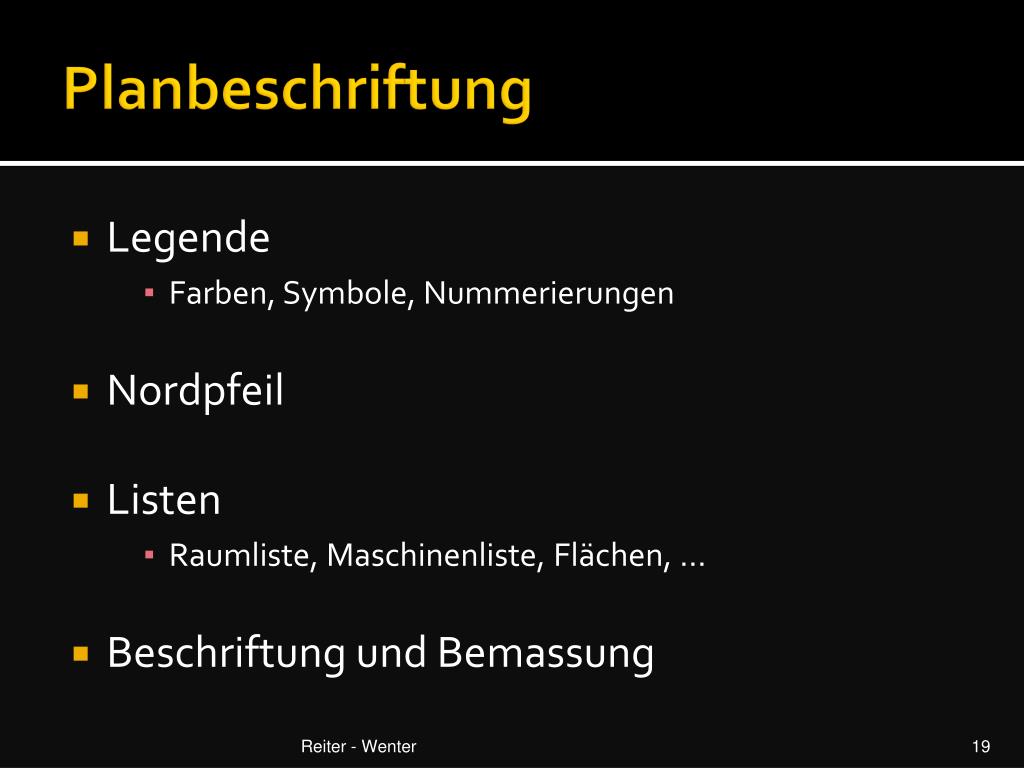

    Planbeschriftung1

    Planbeschriftung

    • Legende

      • Farben, Symbole, Nummerierungen

  • Nordpfeil

  • Listen

    • Raumliste, Maschinenliste, Flächen, ...

  • Beschriftung und Bemassung

  • Reiter - Wenter

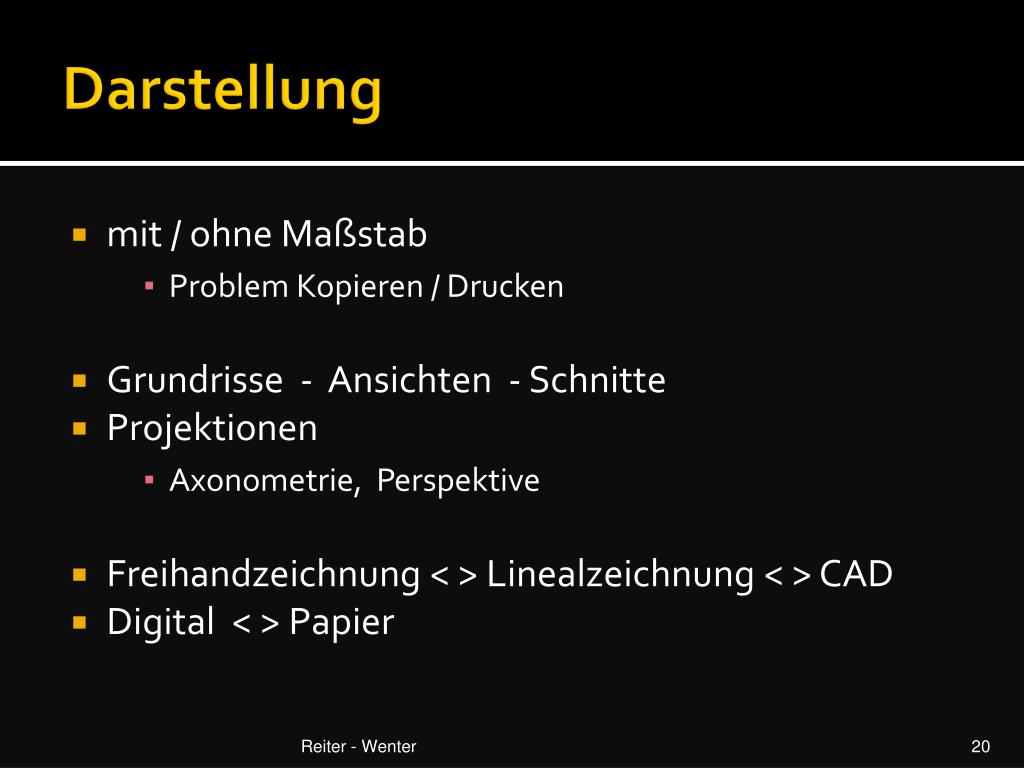

    Darstellung

    Darstellung

    • mit / ohne Maßstab

      • Problem Kopieren / Drucken

  • Grundrisse - Ansichten - Schnitte

  • Projektionen

    • Axonometrie, Perspektive

  • Freihandzeichnung < > Linealzeichnung < > CAD

    • Digital < > Papier

  • Reiter - Wenter


    Der digitale plan

    Der digitale Plan

    • CAD als Werkzeug

      • Genauigkeit (Segen und Fluch)

      • Änderungsmöglichkeiten

      • Kontrollmöglichkeiten

      • Übernahme Fremdpläne

    Reiter - Wenter


    Der digitale plan1

    Der digitale Plan

    • veränderbar / verwendbar durch Dritte

      • Urheberrecht, geistiges Eigentum

  • Plan als Dokument (Unterschrift)

    • Beweismittel vor Gericht

  • anderer Planungsablauf

    • Vorbereitungsphase

    • Ausführungsphase

  • Reiter - Wenter


    Der digitale plan2

    Der digitale Plan

    • Digitale Planformate

      • Autocad: DWG (3D, 2D)

      • Autocad Architecture: DWG mit AEC-Objekten

      • Autocad: DWF, DWFx

      • DXF (2D)

      • IFC (3D)

      • Plot – Datei: PLT

      • PDF (Papierformat, Maßstab)

      • Bilddatei (JPG, ...)

      • Papierpläne einscannen und bearbeiten (Vektorisierung)

    Reiter - Wenter


    Darstellung digital

    Darstellung digital

    • Anforderungen an digitale Pläne

      • Vektorgraphik, Pixelgraphik

      • 2D – 3D

      • Veränderbarkeit

      • Lesbarkeit: Originalprogramme, Viewer

      • Maßstabgerechtes Drucken

      • Dateigröße

      • Archivierung

    Reiter - Wenter


    Pl ne hochbauplanung

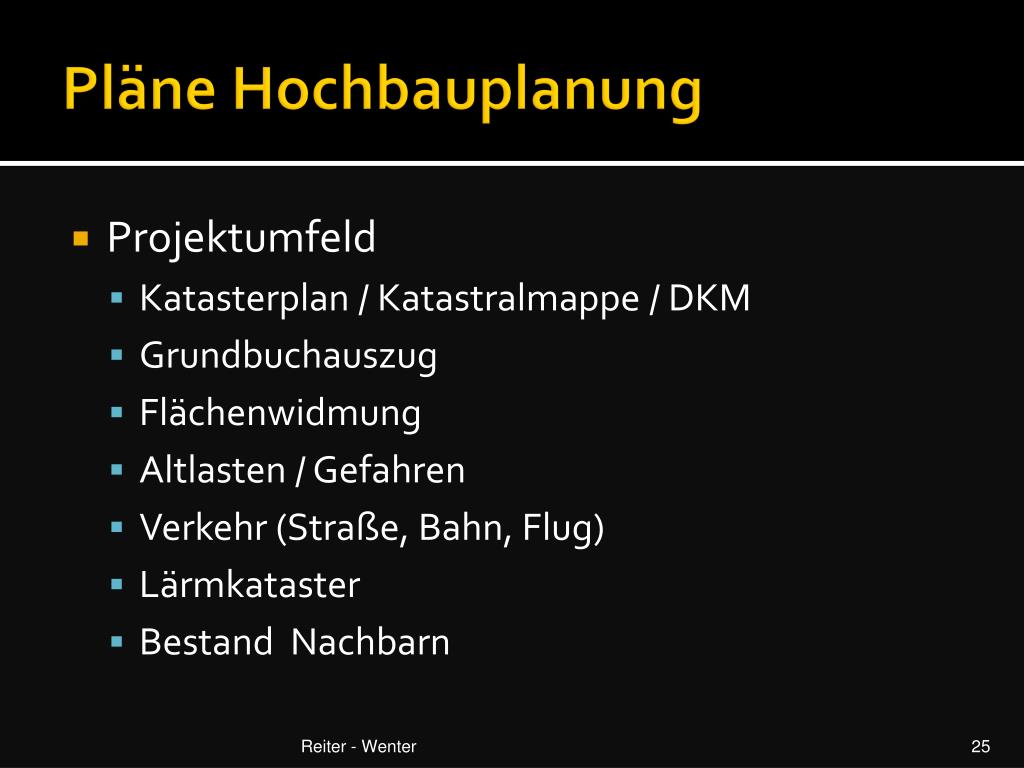

    Pläne Hochbauplanung

    • Projektumfeld

      • Katasterplan / Katastralmappe / DKM

      • Grundbuchauszug

      • Flächenwidmung

      • Altlasten / Gefahren

      • Verkehr (Straße, Bahn, Flug)

      • Lärmkataster

      • Bestand Nachbarn

    Reiter - Wenter

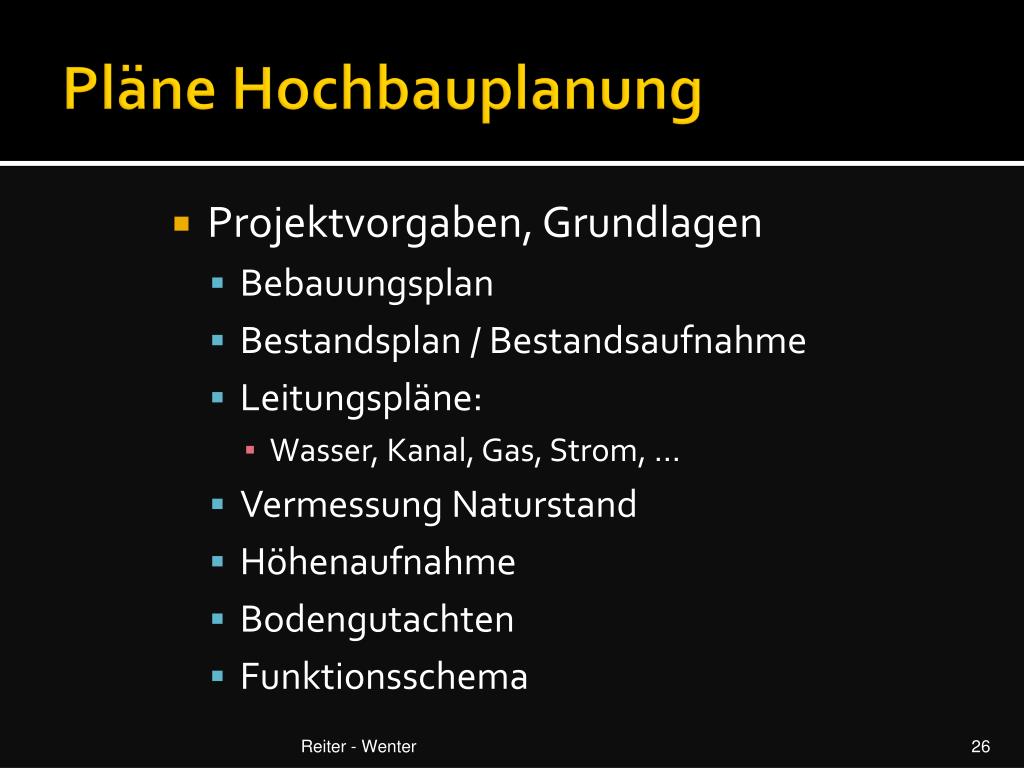

    Pl ne hochbauplanung1

    Pläne Hochbauplanung

    • Projektvorgaben, Grundlagen

      • Bebauungsplan

      • Bestandsplan / Bestandsaufnahme

      • Leitungspläne:

        • Wasser, Kanal, Gas, Strom, ...

      • Vermessung Naturstand

      • Höhenaufnahme

      • Bodengutachten

      • Funktionsschema

    Reiter - Wenter

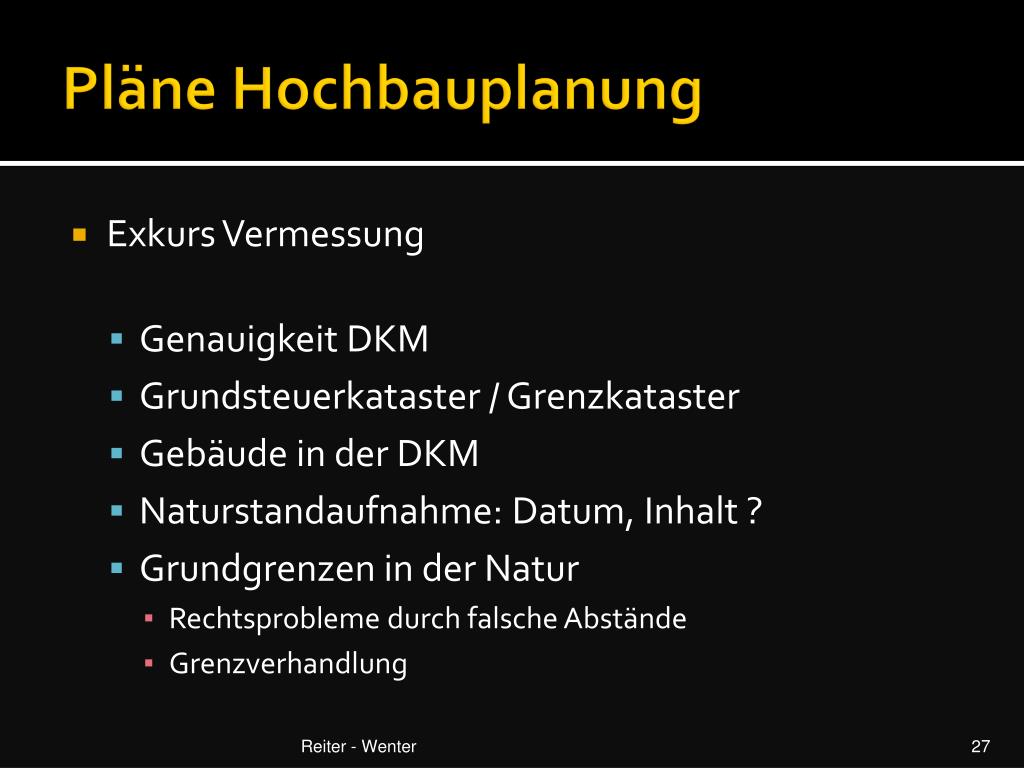

    Pl ne hochbauplanung2

    Pläne Hochbauplanung

    • Exkurs Vermessung

      • Genauigkeit DKM

      • Grundsteuerkataster / Grenzkataster

      • Gebäude in der DKM

      • Naturstandaufnahme: Datum, Inhalt ?

      • Grundgrenzen in der Natur

        • Rechtsprobleme durch falsche Abstände

        • Grenzverhandlung

    Reiter - Wenter


    Pl ne hochbauplanung3

    Pläne Hochbauplanung

    • Exkurs Vermessung

      IMMER:

      Höhenfixpunkt in der Natur

      neu vermessen (lassen)

      Grenzpunkte sichern

    Reiter - Wenter


    Planphasen

    Planphasen

    • Entwurfsphase

      • Skizzen

      • Projektstudie

      • Vorentwurf

      • Entwurf

      • Präsentationspläne / Wettbewerbspläne

      • Verkaufsplan

      • Projektionen

        • Axonometrische Risse

        • Perspektiven

    Reiter - Wenter


    Planphasen1

    Planphasen

    • Einreichphase

      • Einreichplan Bauverfahren

        • Vorschriften über Plandarstellung BauTV

        • Lageplan

        • Grundrisse, Außenanlagen

        • Ansichten, Schnitte

        • Baubeschreibung

        • Energieausweis

        • Vereinfachtes Verfahren / Baufreistellung

    Reiter - Wenter


    Planphasen2

    Planphasen

    • Einreichphase

      • Einreichplan Bau : Einflüsse

        • Flächenwidmung (Gefahrenzonen, ...)

        • Bebauungsgrundlagen (Baufluchtlinien, Abstände..)

        • Brandschutz (Feuermauern, Brandabschnitte,...)

        • Vermessung (Höhen, Grundgrenzen,...)

        • + - 0,00

        • Bestand entspricht nicht den Vorschriften ??

    Reiter - Wenter


    Planphasen3

    Planphasen

    • Einreichung andere Behördenverfahren

      • Gewerbe

        • Maschinenaufstellung

        • Fluchtwegeplan

        • Beleuchtungsplan

        • Heizungsprojekt

        • Verkehrsprojekt

        • ...

    Reiter - Wenter

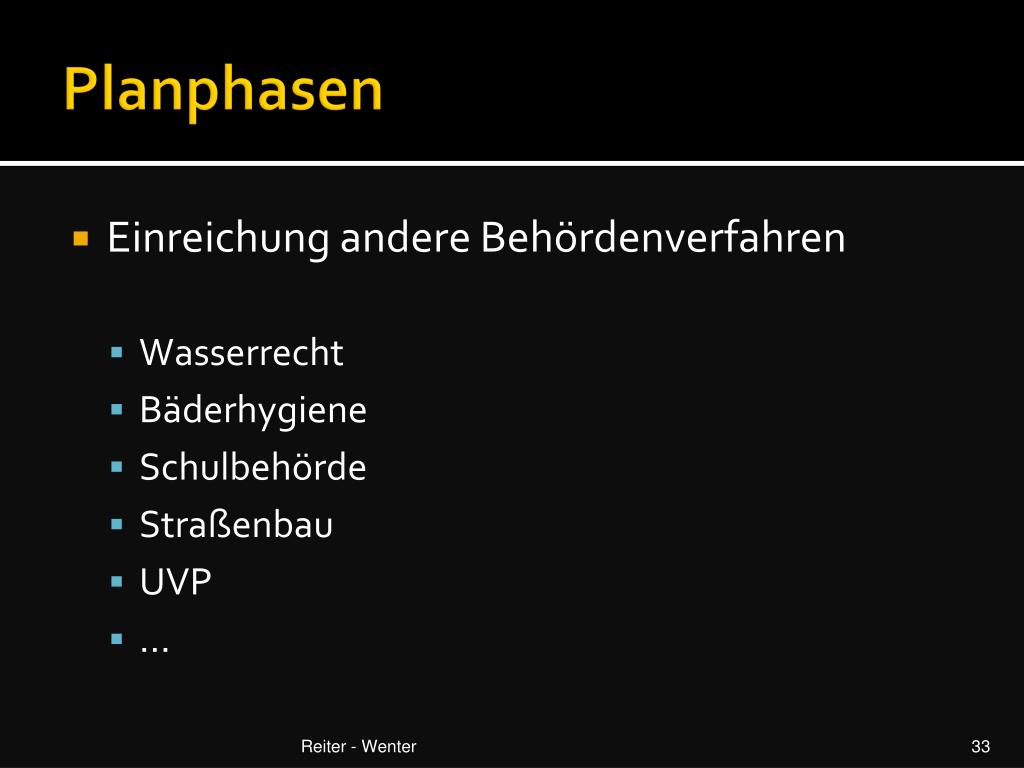

    Planphasen4

    Planphasen

    • Einreichung andere Behördenverfahren

      • Wasserrecht

      • Bäderhygiene

      • Schulbehörde

      • Straßenbau

      • UVP

      • ...

    Reiter - Wenter


    Planphasen5

    Planphasen

    • wir haben:

      • BAUBEWILLIGUNG

      • GEWERBERECHTL. BEWILLIGUNG

      • WASSERRECHTL. BEWILLIGUNG

      • GELD

      • WIR HABEN‘S GESCHAFFT !!!!!

        WIRKLICH ??????

        JETZT GEHT‘S ERST RICHTIG LOS ....

    Reiter - Wenter

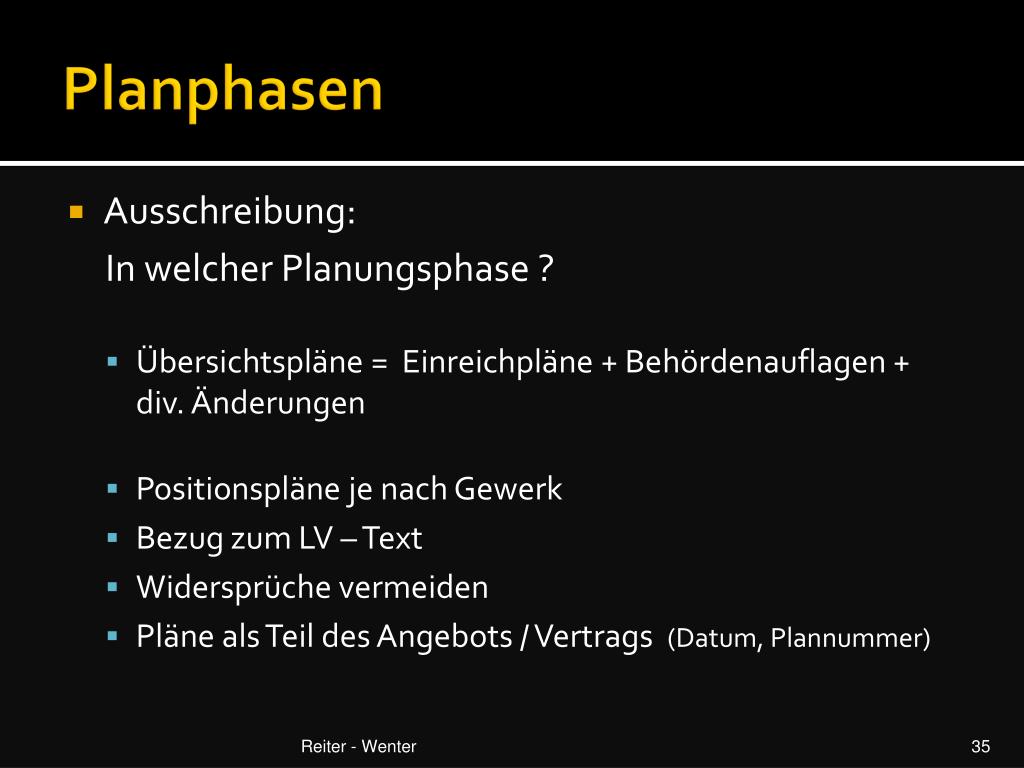

    Planphasen6

    Planphasen

    • Ausschreibung:

      In welcher Planungsphase ?

      • Übersichtspläne = Einreichpläne + Behördenauflagen + div. Änderungen

      • Positionspläne je nach Gewerk

      • Bezug zum LV – Text

      • Widersprüche vermeiden

      • Pläne als Teil des Angebots / Vertrags (Datum, Plannummer)

    Reiter - Wenter

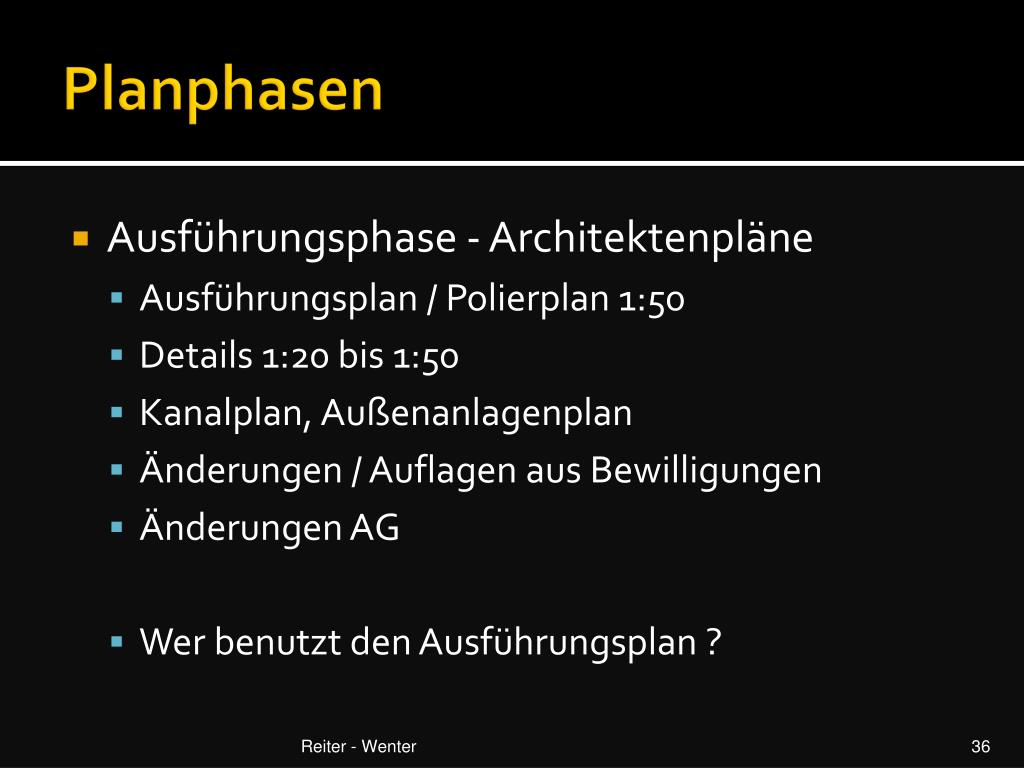

    Planphasen7

    Planphasen

    • Ausführungsphase - Architektenpläne

      • Ausführungsplan / Polierplan 1:50

      • Details 1:20 bis 1:50

      • Kanalplan, Außenanlagenplan

      • Änderungen / Auflagen aus Bewilligungen

      • Änderungen AG

      • Wer benutzt den Ausführungsplan ?

    Reiter - Wenter


    Planphasen8

    Planphasen

    • Ausführungsphase – zusätzliche Angaben

      • Bemassung

        • verschiedene Handwerker berücksichtigen

      • mehr Schnitte

      • Details (Anschlüsse Dach, Wand, Boden, Wärmebrücken)

      • Angaben von Fachplanern

        • Statik, Haustechnik, Elektro, Medientechnik, Maschinenplanung, Aufzug, Brandschutz, ...

    Reiter - Wenter

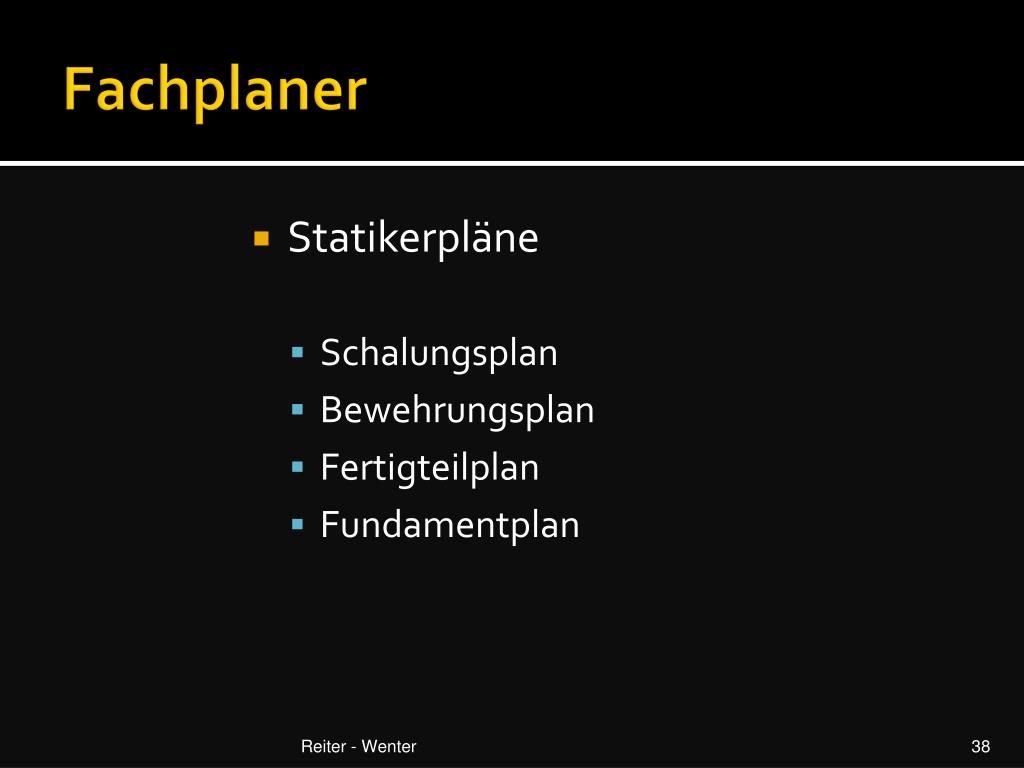

    Fachplaner

    Fachplaner

    • Statikerpläne

      • Schalungsplan

      • Bewehrungsplan

      • Fertigteilplan

      • Fundamentplan

    Reiter - Wenter

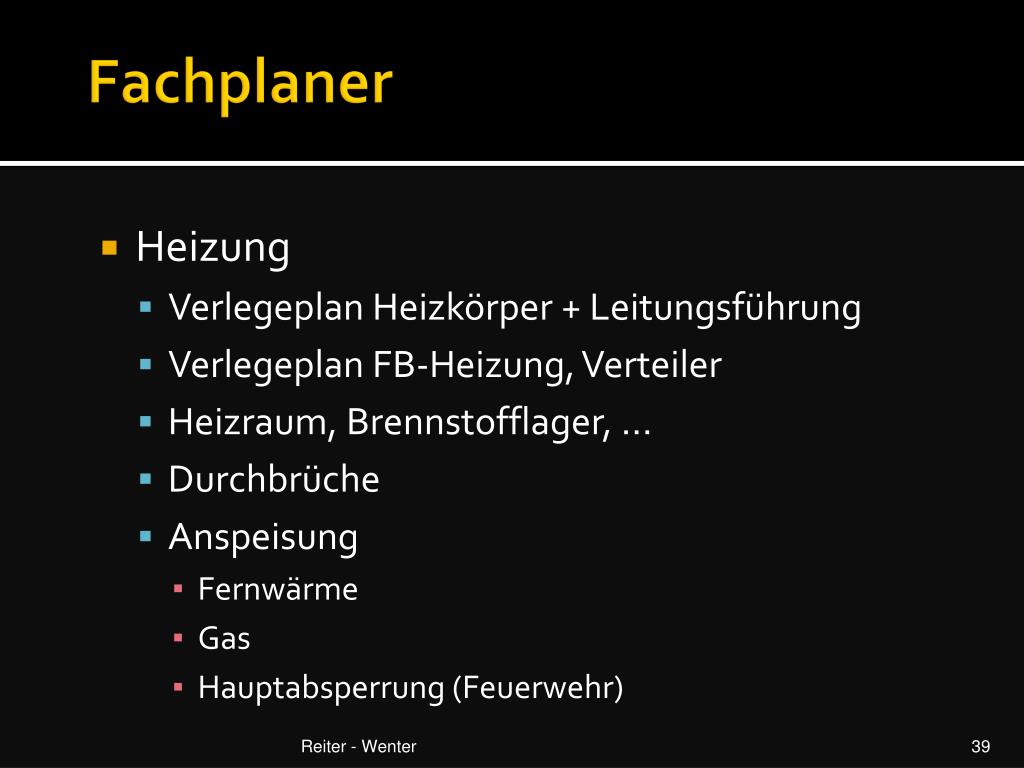

    Fachplaner1

    Fachplaner

    • Heizung

      • Verlegeplan Heizkörper + Leitungsführung

      • Verlegeplan FB-Heizung, Verteiler

      • Heizraum, Brennstofflager, ...

      • Durchbrüche

      • Anspeisung

        • Fernwärme

        • Gas

        • Hauptabsperrung (Feuerwehr)

    Reiter - Wenter


    Fachplaner2

    Fachplaner

    • Sanitärplanung

      • WW-Bereitung

      • Leitungsführung

        • warm / kalt Zuleitung

        • Abflüsse / Entlüftung

      • Einrichtungsgegenstände

      • Hauptanschluss

      • Absperrung (Feuerwehr)

      • Regenwassernutzung

    Reiter - Wenter


    Fachplaner3

    Fachplaner

    • Lüftung

      • Leitungsführung

      • Ansaugung / Abluft(Schall)

      • Gerätegröße +Position

      • Leitungsdimensionen !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

      • Brandschutzklappen

    Reiter - Wenter

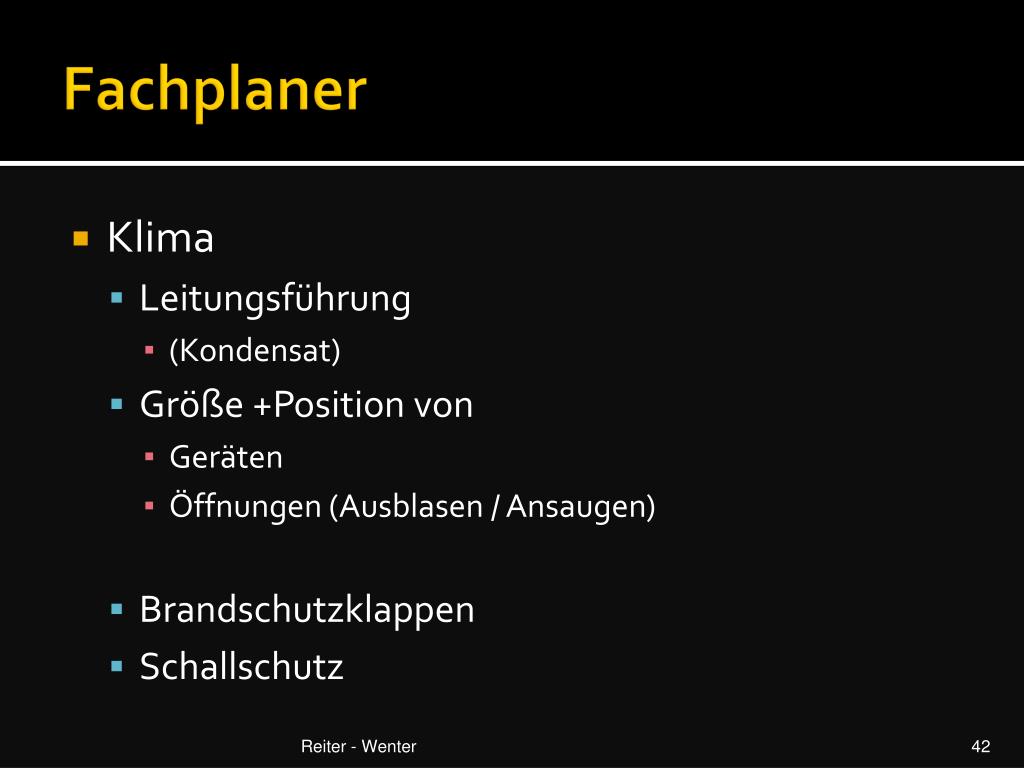

    Fachplaner4

    Fachplaner

    • Klima

      • Leitungsführung

        • (Kondensat)

      • Größe +Position von

        • Geräten

        • Öffnungen (Ausblasen / Ansaugen)

      • Brandschutzklappen

      • Schallschutz

    Reiter - Wenter


    Fachplaner5

    Fachplaner

    • Druckluft

    • RWA (Rauch-u.Wärme-Abzugsanlage)

    • Maschinenanspeisung

    • Sprinkleranlage

    Reiter - Wenter


    Fachplaner6

    Fachplaner

    • Elektroinstallationen

      • Hauptzuleitung

      • Trafo

      • Haupt- / Subverteiler(Lage+Größe)

      • Leitungstrassen

    • Erdung

    • Blitzschutz

    • Außenbeleuchtung

    • Lichtwerbung

    • Regeltechnik

    • Gebäudeleittechnik

    Reiter - Wenter

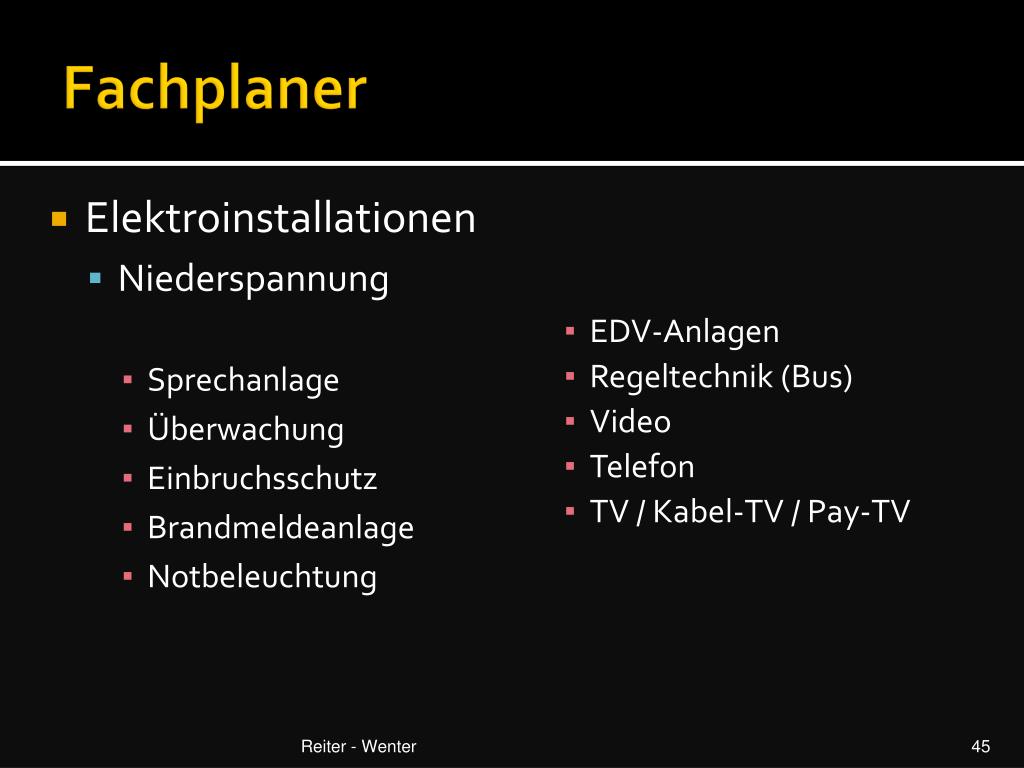

    Fachplaner7

    Fachplaner

    • Elektroinstallationen

      • Niederspannung

        • Sprechanlage

        • Überwachung

        • Einbruchsschutz

        • Brandmeldeanlage

        • Notbeleuchtung

    • EDV-Anlagen

    • Regeltechnik (Bus)

    • Video

    • Telefon

    • TV / Kabel-TV / Pay-TV

    Reiter - Wenter

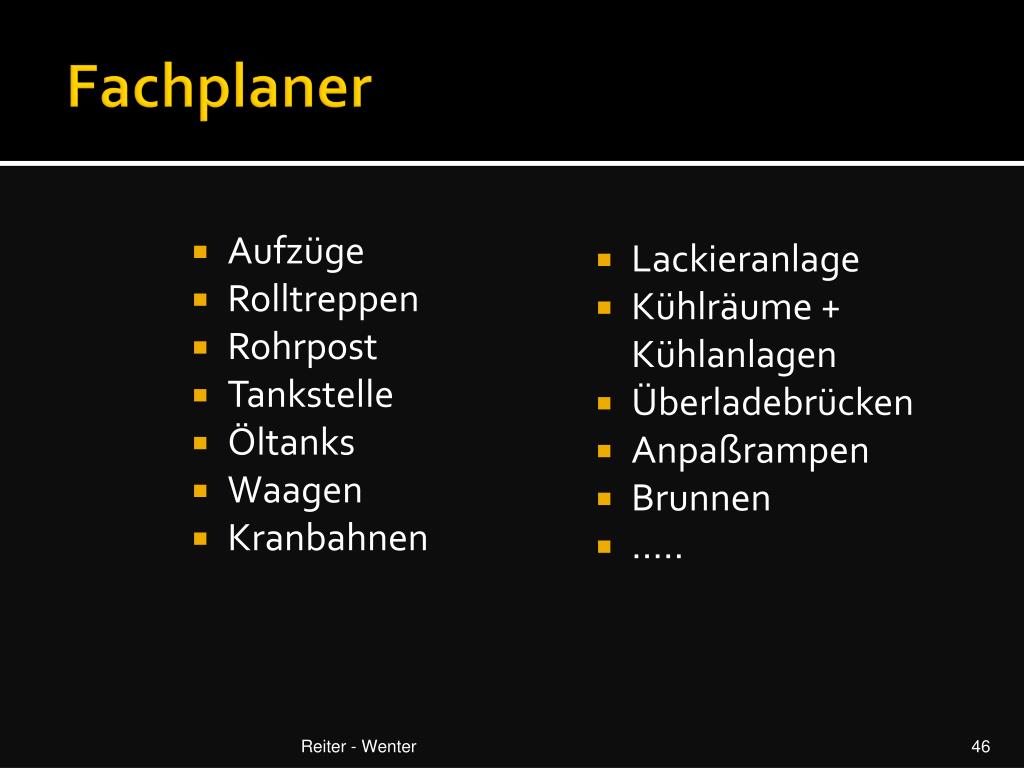

    Fachplaner8

    Fachplaner

    • Aufzüge

    • Rolltreppen

    • Rohrpost

    • Tankstelle

    • Öltanks

    • Waagen

    • Kranbahnen

    • Lackieranlage

    • Kühlräume + Kühlanlagen

    • Überladebrücken

    • Anpaßrampen

    • Brunnen

    • .....

    Reiter - Wenter


    Werkpl ne

    Werkpläne

    • Pläne von den einzelnen Professionisten / Handwerkern

    • als Ausführungspläne für ihr Gewerk

    • Basis:

      • Ausführungspläne

      • Positionsplan

      • Detailplan vom Architekt

    Reiter - Wenter


    Werkpl ne1

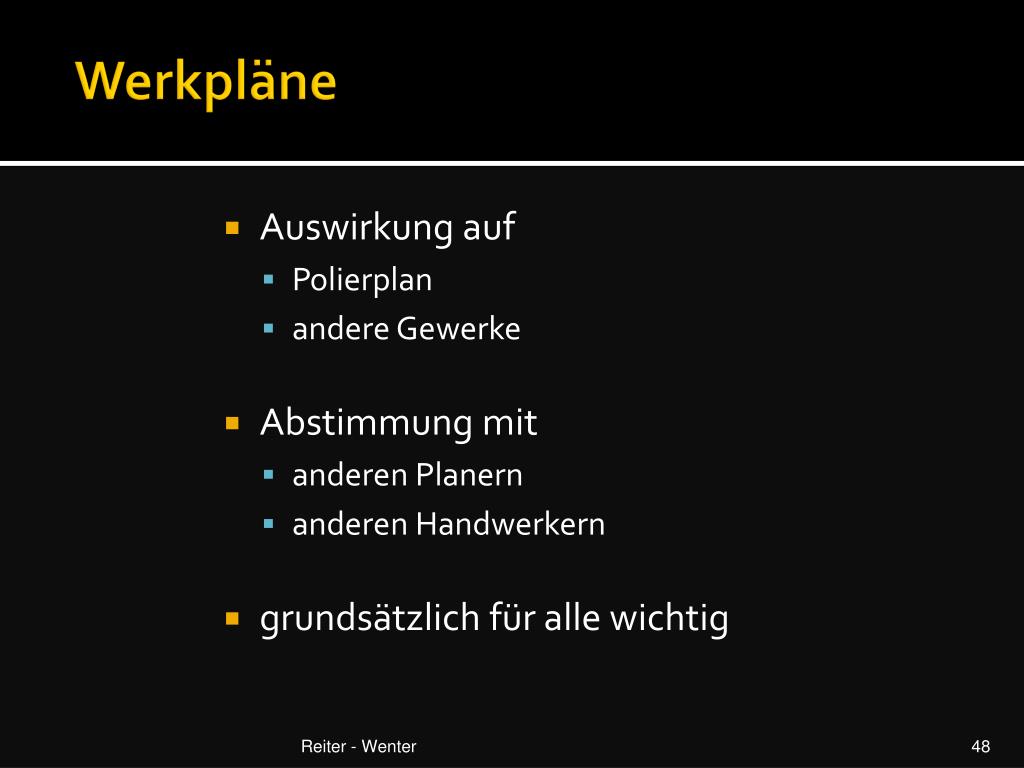

    Werkpläne

    • Auswirkung auf

      • Polierplan

      • andere Gewerke

    • Abstimmung mit

      • anderen Planern

      • anderen Handwerkern

    • grundsätzlich für alle wichtig

    Reiter - Wenter


    Werkpl ne2

    Werkpläne

    • Prüfung und Freigabe !?

    • Verantwortung / Haftung

      • Handwerker

      • Architekt

      • Bauherr

    Reiter - Wenter


    Werkpl ne3

    Werkpläne

    • Zimmermann (Werksatz) Lage DFL

    • Gründach (Bepflanzungsplan)

    • Fenster / Glasfassaden - (Teilungsplan, Flügel)

    • Fassadenverkleidung (Farben, Teilungen, Rolläden)

    • Estrich (Festlegung OK, Fugen)

    • Bodenbeläge (Materialfestlegung, Verlegerichtung)

    • Naturstein (Fugenteilung)

    • Doppelböden

    Reiter - Wenter


    Werkpl ne4

    Werkpläne

    • Fliesen (Material, Größe, Fugen, Gefälle, ...)

    • Wintergarten, Glasfassade (Teilung, Anschlüsse)

    • Schlosser, Stahlbau (Statik, Verbindungen, Profile)

    • Schwimmbecken (Technik, Leitungen, Überlaufrinne, Überdachung)

    Reiter - Wenter


    Werkpl ne abgeh ngte decke

    Werkpläne: abgehängte Decke

    • "Deckenspiegelplan"

      • MF

        • Sichtschienen

        • verdeckte Schienen

      • GK

        • Oberfläche glatt

        • mit Schallschluckputz

    • Holz

      • Paneele, Raster

      • N+F

      • Baffeln

      • MDF-Platten

    • Metall

      • Alu

      • beschichtetes Blech

    Reiter - Wenter


    Werkpl ne abgeh ngte decke1

    Werkpläne: abgehängte Decke

    • was wird alles eingebaut

      • Vorhangschienen

      • Leuchten (Einbau – Aufbau Abhängehöhe )

      • Lautsprecher, Beamer

      • Lüftungen (Tellerventile, Gitter, Schlitze)

      • Brandschote

      • Revisionsöffnungen

    • Leitungsführung in der Decke

    • Akustikausführung

    • Raumhöhen

    Reiter - Wenter


    Werkpl ne abgeh ngte decke2

    Werkpläne: abgehängte Decke

    • Informationen von und für:

      • Elektrotechnik

      • Lüftungstechnik

      • Klimatechnik

      • Innenarchitekt

      • Lichtplaner

    • Sonnenschutz

    • Medientechnik

    • Akustikplaner

    • Statiker

    • Brandschutztechnik

    Reiter - Wenter


    Einrichtungspl ne

    Einrichtungspläne

    • Möblierung

      • Küche

      • Speiseraum

      • Büros

      • Empfang

      • Garderoben

    • Logistikpläne

      • Ablauf von Lagerprozessen

      • Ablauf von Verteilprozessen

      • An- u. Auslieferung

        • Schachermayer

    Reiter - Wenter


    Au enanlagen

    Außenanlagen

    • Straßen, Wege, Plätze

    • Parkplätze, Fahrräder

    • Oberflächengestaltung

    • Gärtner, Bepflanzung

    • Fahnenmasten, Werbung

    • Spiel-Sportanlagen

    • Zäune+Tore, Zufahrten

    • Gleise

    • Flächen für die Feuerwehr

    Reiter - Wenter


    Beispiele f r pl ne

    Beispiele für Pläne

    Reiter - Wenter


    Rechtliche basis

    Rechtliche Basis

    • für das Zeichnen von Plänen:

      • Önorm A 6240-1 und 6240-2Technische Zeichnungen für den Hochbau

      • Önorm A 2250Vermessungspläne

      • Önorm A 6210Technische Zeichnungen für die Holzverarbeitung

      • Önorm A 6230Techn. Zeichnungen für den Stahlbau

        INFO aus : www.on-norm.at

    Reiter - Wenter


    Rechtliche basis1

    Rechtliche Basis

    • Önorm EN ISO 1101 : 2000 02 01Zeichnungen für das Bauwesen – Zeichnungen für Außenanlagen

    • Önorm B 2501Entwässerungsanlagen für Grundstücke und Gebäude (LW, DN, AW, GV, )

    • Bauordnungen des jeweiligen Bundeslandes

      • OÖBauO – § 28 , § 62-64

    • TRVB 124 - Brandschutzpläne

    • PlanzeichenVO für Bebauungspläne

    • PlanzeichenVO für Flächenwidmungspläne

    Reiter - Wenter


    Rechtliche basis2

    Rechtliche Basis

    • Planungsgrundlagen, z.B.:

      • Önorm B 1600Barrierefreies Bauen – Planungsgrundsätze

      • B 1601Spezielle Baulichkeiten für behinderte und alte Menschen – Planungsgrundsätze

      • B 1602Barrierefreie Schul- u. Ausbildungsstätten und Begleiteinrichtungen

      • V 2104 techn. Hilfen für blinde, sehbehinderte und mobilitätsbehinderte Menschen

    Reiter - Wenter


    Rechtliche basis3

    Rechtliche Basis

    • Bauordnungen des jeweiligen Bundeslandes mit allen wichtigen Nebengesetzenz.B.: Oberösterreich

      • OÖ Bauordnung

      • OÖ Bautechnikgesetz, -verordnung

      • OÖ BautechnikAbgabVO

      • OÖ Aufzugsgesetz 1998

    Reiter - Wenter


    Rechtliche basis4

    Rechtliche Basis

    • OÖ HeizkesselVO

    • OÖ BetriebstypenVO 1997

    • OÖ Baustoff-ZulassungsVO

    • OÖ EinheitssatzVO

    • OÖ GrenzwertVO

    • OÖ BundGebäudeVO

    • OÖ Raumordnungsgesetz 1994 (2005)

    • OÖ Raumordnungsprogramm 1998

    • OÖ BrennFlüssigG

    • OÖ Wasserversorgungsgesetz

    Reiter - Wenter


    Rechtliche basis5

    Rechtliche Basis

    • Einzuhaltende Gesetze – Beispiel Wien:

      • Wien AufzG

      • AufzugGWrNo

      • Wien AufzugSichV

      • Wien

      • FahrtrV

      • Wien Baumg

      • BauO Wien

      • Großbauvorhaben Nov

    • StadtplanungsNov

    • TechnikNov

    • VerfahrensNov

    • Wien AnlBefrG

    • Wien AnlBeiV

    • Wien BauplanV

    • Wien GehstV

    • Wien KleingG-V

    • Wien SpielplV

    Reiter - Wenter


    Rechtliche basis6

    Rechtliche Basis

    • Wien WärmeschuV

    • Wien GaraG

    • Wien GaraG-V

    • Wien GebrauchsabgabeG

    • Wien KanalGebG

    • Wien KanalgrenzV

    • Wien KaltreiV

    • Wien KleingG

    • Wien KleingG-V

    • Wien VerwabgG

    • Wien VerwAbgabV

    Reiter - Wenter


    Beispiel bauordnung o 1

    Beispiel Bauordnung OÖ - 1

    • BauO = Bauordnung

      • behandelt

        • Bauplätze

        • Anliegerleistungen

        • Baubewilligung

        • Bauausführung

        • besteh.Anlagen-nachträgl.Vorschreibungen

        • Grundbuchseintragungen

    Reiter - Wenter


    Beispiel bauordnung o 2

    Beispiel Bauordnung OÖ - 2

    • BauTG = Bautechnikgesetz

    • BauTV = Bautechnikverordnung

      • behandelt

        • Wärmeschutz

        • Schallschutz

        • Feuermauern

        • Stiegen

        • Geländer

    • Hochhäuser

    • Menschenansammlungen

    • Geschäftsbauten

    • Betriebsbauten

    • Landwirtsch.Bauten

    • Kleinhausbauten

    • Garagen

    • Schutzräume

    • Planinhalt

    • Bauplan

    Reiter - Wenter


    Beispiel bauordnung o 3

    Beispiel Bauordnung OÖ – 3

    • BauTG = Bautechnikgesetz

      • allgemeine Bestimmungen zur Ausführung

      • Abstände

      • Vorgärten

      • Fluchtwege

      • Gemeinschaftsanlagen

      • Bauerleichterungen

    Reiter - Wenter


    Der planer

    Der Planer

    • Ein guter Planer ist, wer ...

      • den Ausgangspunkt des Kundenwunsches verfolgt und nicht verliert

      • Einfachheit der Funktion

      • klar entwirft

      • kostenbewusst plant

      • gestalterische Ideen liefert (in allen Planphasen)

      • ständig um Optimierungen besorgt ist(auch/besonders der AG verliert sich in Kleinigkeiten)

    Reiter - Wenter


    Der p l a n

    Die Behörden

    • Behörden, die wir brauchen

    • Gemeinde/Magistrat

      • Gestaltungsbeirat

      • Planungsvisite

      • Bauamt

      • AfU / ANU

      • Tiefbauamt

    • Feuerwehr / BVS

    • Bezirkshauptmann-schaft

    • Wasserrechtsb.

    • Straßenmeisterei

    • Gewerbebehörde

    • Denkmalamt

    • Arbeitsinspektorat

    • Veterinäramt

    • Lebensmittelpol.

    Reiter - Wenter


    Die versorgungsunternehmen

    Die Versorgungsunternehmen

    • Strom

    • Kanal

    • Wasser

    • Gas

    • Fernwärme

    • Post

    • Kabel-TV

    • Müllabfuhr

    • .......

    Reiter - Wenter


    Wer hilft uns dabei

    WER HILFT UNS DABEI

    • Architekt

    • Facility Manager

    • Ingenieur

    • Baumanager

    • Statiker

    • Geometer

    • Verfahrenstechniker

    • Bauphysiker

    • Innenarchitekt

    • Gartenplaner

    • Stahlbauplaner

    • Baukoordinator

    • Bauleiter/Projektleiter

    • weitere Konsulenten

      • Haustechnik aller Art

      • Sicherheitstechniker

      • Logistikplaner

      • Leittechnik

      • Kommunikat.Techn.

      • Energietechniker

      • Brandschutztechniker

      • Lichtplaner

      • Designer, Künstler

      • ...........

    Reiter - Wenter


    Was bewirken pl ne

    Was bewirken Pläne

    • Was bewirken ....

      • richtige Pläne

      • unvollständige Pläne

      • geänderte Pläne(Zeitpunkt ???)

    • Was bewirken Änderungen grundsätzlich

    • Was bewirken Terminpläne grundsätzlich

    Reiter - Wenter


    Dokumentation

    Dokumentation

    • Dokumentation von Plänen allgemein

    • von Entwicklungsständen im besonderen

    • von Änderungen mit mörderischer Konsequenz

    Reiter - Wenter


    Arten der dokumentation

    Arten der Dokumentation

    • Arten der Dokumentation

      • Papier(besonders zum Festhalten der Entwicklungsphasen einer Planung -> Freigaben !)

      • elektronisch

        • speichern / archivieren

        • versenden an Beteiligte / externe Bereitstellung

        • Bringschuld / Holschuld

      • sonst wirkungslos ??

    Reiter - Wenter


    Konsequenz

    Konsequenz

    selbst zeichnen !

    Reiter - Wenter


  • Login
