  1. Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel GEOMETRIA DESCRITIVA I

  2. Planos de Projeção Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel

  3. Planos de Projeção As AΞAs BΞBs Bs Ds Projeção Cs DΞDs C Ξ Cs projetante A Plano de projeção horizontal B D C Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel AΞAs BΞBs Projeção DΞDs CΞCs

  4. Planos de Projeção Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel Plano horizontal de projeção (PHP)

  5. Planos de Projeção Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel Plano vertical de projeção (PVP) π' Projeção da distância ao PHP (cota) distância ao PVP Plano horizontal de projeção (PHP) π Distância ao PHP Projeção da distância ao PVP (afastamento)

  6. Planos de Projeção Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel As’ (As) A’ cota (A) π π' PHP PVP A ΞAs afastamento

  7. Planos de Projeção Vista superior (Planta) Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel Ds’ΞAs’ Cs´ΞBs´ (As) (Bs) Vista frontal (Fachada / corte) (Ds) (Cs) D´Ξ A´ C´ ΞB´ (A) π π' Vista frontal (Fachada / corte) (B) (D) PHP PVP (C) A ΞAs BΞBs Vista superior (Planta) D ΞDs C ΞCs

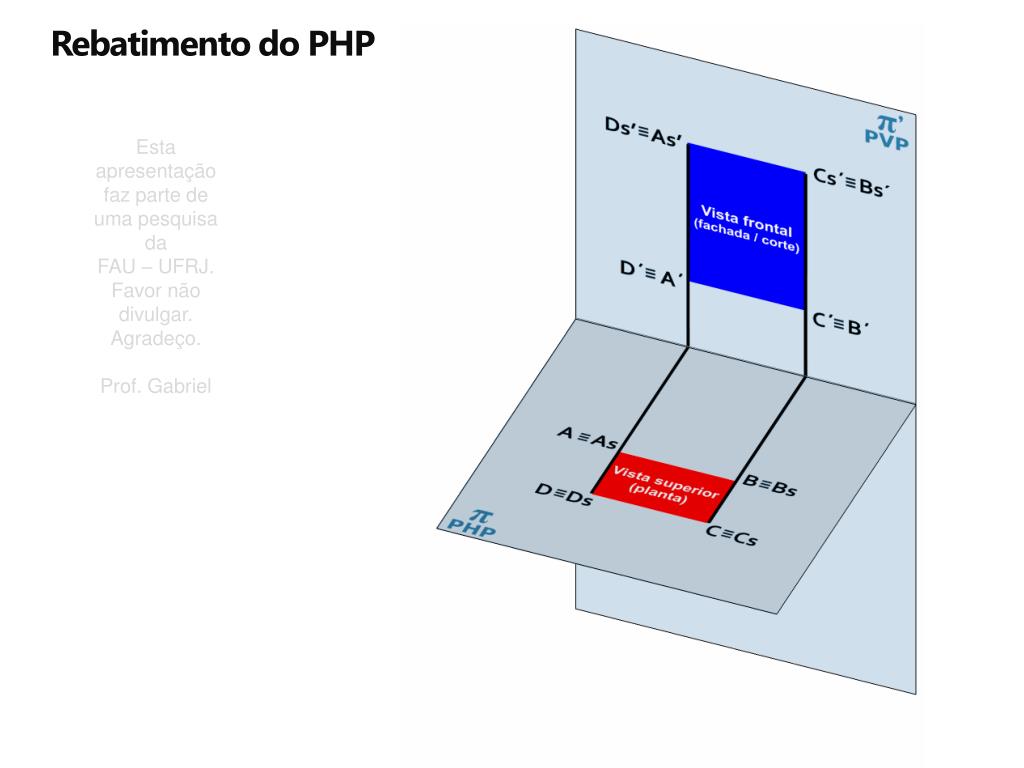

  8. Rebatimento do PHP Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel

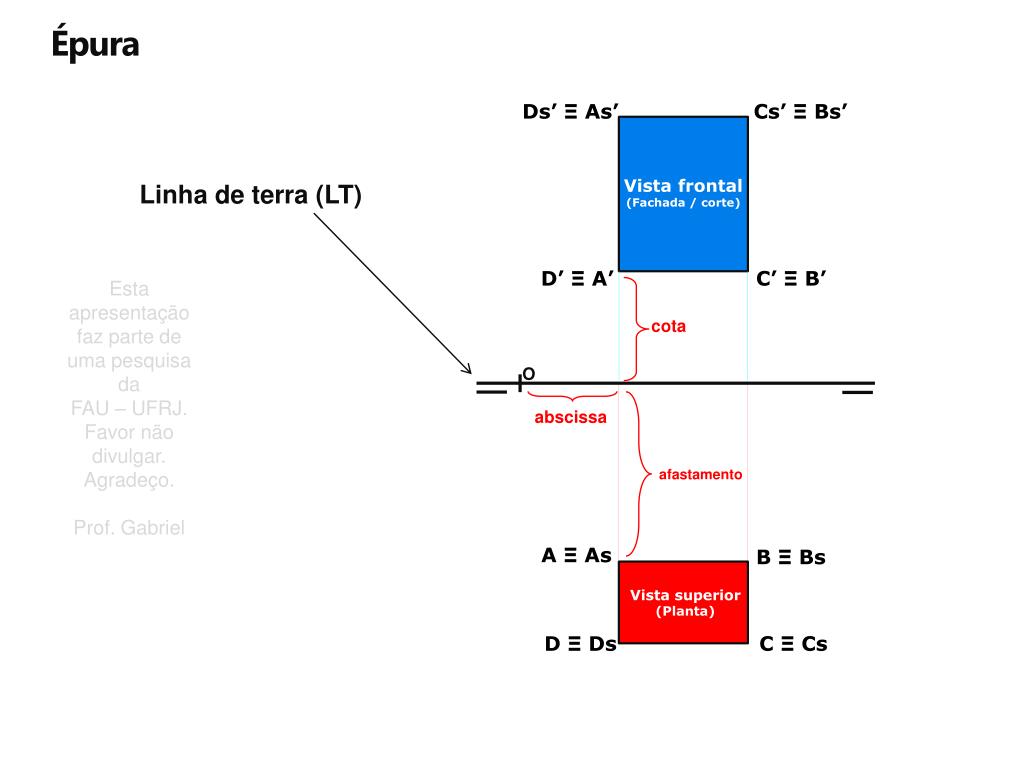

  9. Épura Ds’ Ξ As’ Cs’ Ξ Bs’ Vistafrontal (Fachada / corte) Linha de terra (LT) D’ Ξ A’ C’ Ξ B’ Esta apresentação faz parte de uma pesquisa da FAU – UFRJ. Favor não divulgar. Agradeço. Prof. Gabriel cota O abscissa afastamento A Ξ As B Ξ Bs Vista superior (Planta) D Ξ Ds C Ξ Cs
