  1. 彩色电视制式（NTSC、PAL、SECAM） • 概述：兼容(黑白机接收并显示黑白图像)与非兼容。 彩色三信号传送方式：顺序制、同时制、顺序-同时制 • 应用原理：三基色(摄像和显像R,G,B，传送Y,R-Y, B-Y)、大面积着色(色度低频)、频谱交错(亮色共用频 带)、恒定亮度(Y决定重现亮度)、高频混合(重现基色 的高频部分都用Y的高频) 。例如红基色信号的重现 Rd=(R-Y)0~1.3+Y0~6=R0~1.3+Y1.3~6 • NTSC制：(与525/60的M黑白电视兼容)正交(由互为 90°相位的副载波分别调制两个色差信号)平衡(抑制载 波)调幅。正交相位解调时需要恢复正交的载波。 • 色同步：eb(t)=K(t)sin(ωsct+180°)，9±1个周期。

  2. V 123° I U 213° Q NTSC制的频带分配 NTSC色度频谱和副载波 • 色度信号：Q 0.5MHz对称边带, I 1.5MHz不对称边带(上边带0.5) ec(t)=Q(t)sin(ωsct+33°)+ I(t)cos(ωsct+33°) • 副载频选择： n=228, fsc=3.57954506MHz,修改后 fh=15734.264Hz， fv=59.94Hz, 伴音fs=4.4999995MHz。 Q,I 在色度图上的位置

  3. 色度 亮度 • 编解码器： • 亮色分离：fsc相邻行反向 • 相位敏感性：相位误差φ Q 解调: Q cos φ+I sin φ I 解调: I cos φ- Q sin φ 微分相位容限：±12°

  4. 正相序 δ 逆相序 δ 彩色相序交变原理 NTSC行 PAL行 逐行倒相P脉冲 • PAL制：逐行倒相正交平衡调幅制 • 彩色相序交变：V分量逐行倒相使 彩色相序逐行反向。相同误差δ在相 反的相序下得到相反的色度偏差，两 行平均可以恢复正常颜色。 • 平均法：电平均(副载频延迟线、 视频延迟线)和视觉惰性辅助平均。 • 色度信号：逐行倒相P脉冲Φk(t) ec= U(t)sinωsct + V(t)Φk(t)cosωsct • 色同步：eb= K(t)sin[ωsct+180°- Φk(t)·45°] • 副载频选择：常用副载波逐行倒相，使U,V副载波 的频谱线相互错开半行频，且V载波为系列谱线群。

  5. 135° 225° 间隔由1/8变为3/8 在625/50扫描制式，加半场频 偏置改善亮色以场频间隔的副谱线兼容性 n=284, fsc= 4.43361875 MHz fh= 15625 Hz fv=50Hz, 伴音 fs = 6.5 MHz • 副载波与 半行频 倒相脉冲的恢复： 625/50制附加25Hz偏置的频谱

  6. δ(t) K(ω) • 超声延迟线频率特性： 幅频 ,水平直线。 相频 群延时 相延时 m=567。色散延迟线 τp<τg • 梳状滤波器频率特性： 相减端： 相加端： PALD色度延迟解调

  7. 相减端分离出u 相加端分离出v • 基带延迟线u,v分离：行存 储器采用CCD或开关电容式 模拟存储器，3(4)MHz采样 64μs有192(256)存储单元。 色误差逐行反相，相加抵消

  8. PAL编码器

  9. Y+ec H PALD解码器：

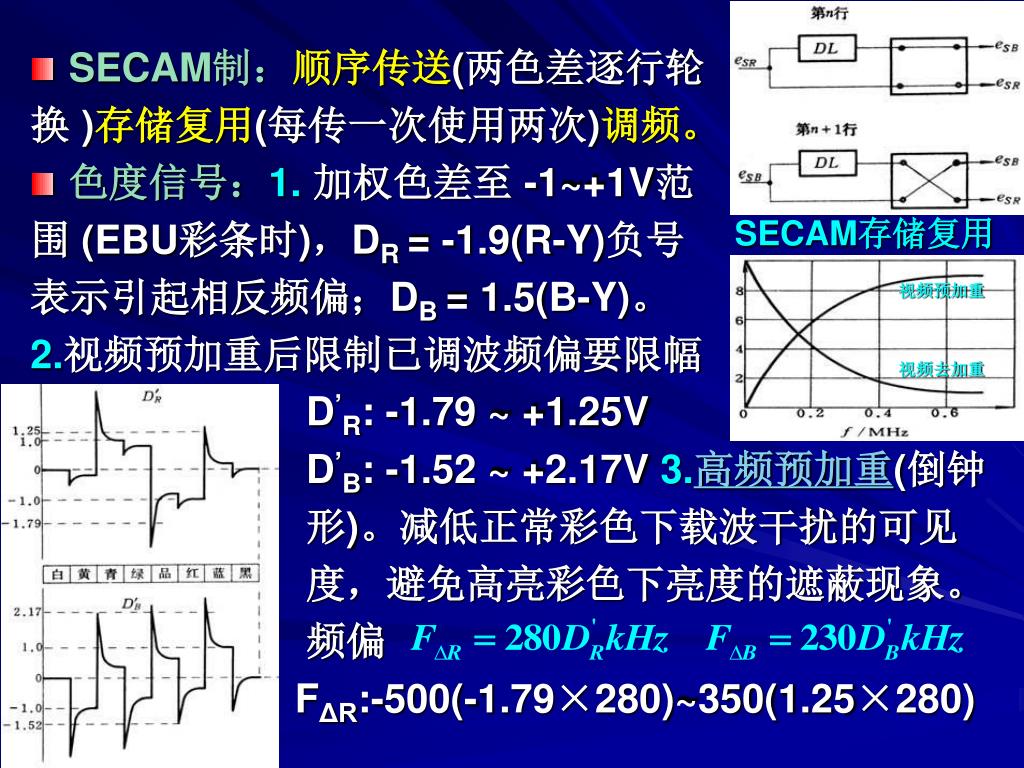

  10. 视频预加重 视频去加重 • SECAM制：顺序传送(两色差逐行轮 换)存储复用(每传一次使用两次)调频。 • 色度信号：1. 加权色差至 -1~+1V范 围 (EBU彩条时)，DR = -1.9(R-Y)负号 表示引起相反频偏；DB = 1.5(B-Y)。 2.视频预加重后限制已调波频偏要限幅 D’R: -1.79 ~ +1.25V D’B: -1.52 ~ +2.17V 3.高频预加重(倒钟 形)。减低正常彩色下载波干扰的可见 度，避免高亮彩色下亮度的遮蔽现象。 频偏 FΔR:-500(-1.79×280)~350(1.25×280) SECAM存储复用

  11. 高频去加重 高频预加重 FΔB:-350(-1.52×230)~500(2.17×230)kHz • 副载频选择和定相处理： fsR = 282 fh = 4.40625 MHz fsB = 272 fh = 4.25000 MHz 强迫定相1.逐场倒相()2.每三行的 第三行倒相，十二场循环。造成 同色差光点的光栅相邻行相消， 强迫定相先导副载波

  12. 提供限幅范围一致 提供10倍行频差的电平 提供强迫定相 提供定相前锁相 每场中同色差光点隔行相消。克服非频谱交错缺点。 • 色同步：只在场消隐内9行(7~15,320~328)用限幅行 锯齿波调频。传送行同步复用器开关的行识别信号。 • 编解码器：1.编码器中共用限幅器和调频器。

  13. 模拟解码的情况 色度通带内亮度 色度通带外亮度 识别信号均为负极性表明传送正确，否则触发翻转来纠正。 • 亮度干扰抑制电路：对色度通带 内会使色度鉴频器遮蔽的亮度处理。 2.解码器：调频方式无须恢复副载波 只要根据色同步的极性同步复用器。

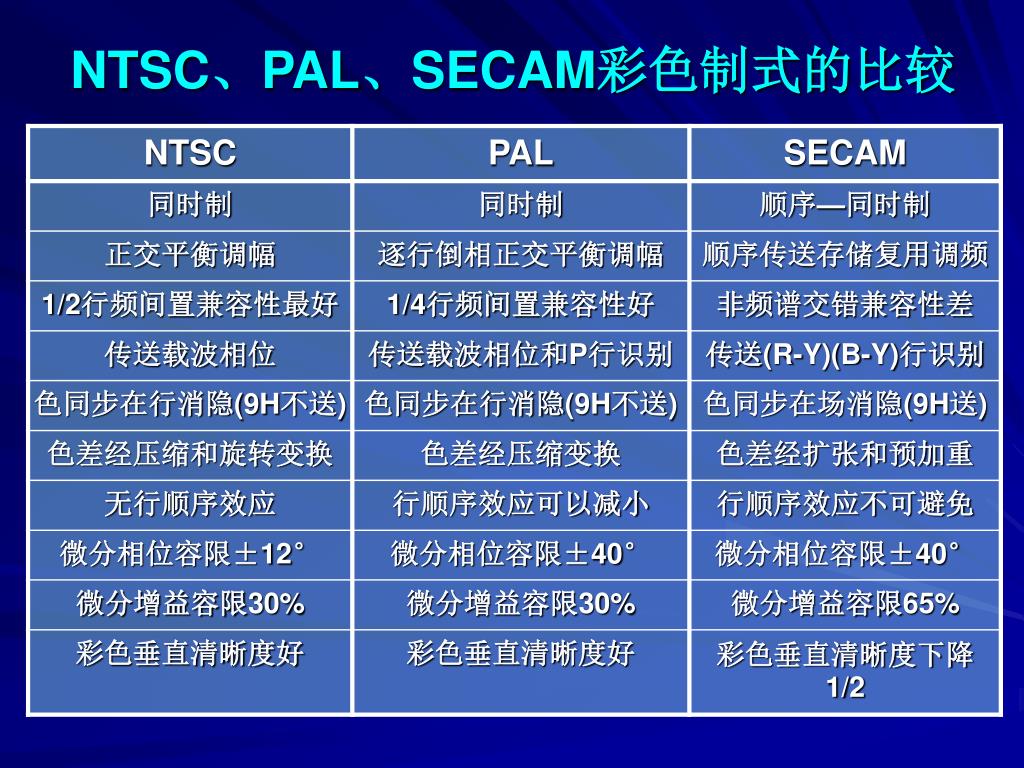

  14. NTSC、PAL、SECAM彩色制式的比较
