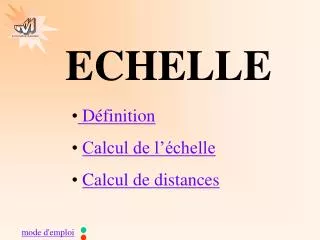

ECHELLE

1. mode d'emploi ECHELLE • Définition • Calcul de l’échelle • Calcul de distances

2. Qu’appelle-t-on «ECHELLE » ? ?

3. Les enfants ont été réduits, ils ont subi une réduction.

4. Si on veut représenter un gros objet, sur un dessin, un plan ou une maquette, il faut le réduire en divisant toutes ses dimensions par le même nombre.

5. La hauteur de la Tour Eiffel est environ 320 m. : ? Si on veut faire une maquette de 20 cm de hauteur, par quel nombre faut-il diviser toutes les dimensions? Il faut que tous les nombres soient dans la même unité : 320 m = 32 000 cm 1 600 32 000 20 32 000:20 = 1 600

6. Si on divise toutes les dimensions par 1 600, on dit que l’échelle de la maquette est C’est une réduction, l’échelle est un nombre plus petit que 1.

7. Observe Une mouche sur l’une des feuilles de rosier Un massif de rosiers Quelques roses La tête de la mouche L’œil de la mouche Le photographe a fait un zoom sur l’œil de la mouche, ceci correspond a un agrandissement.

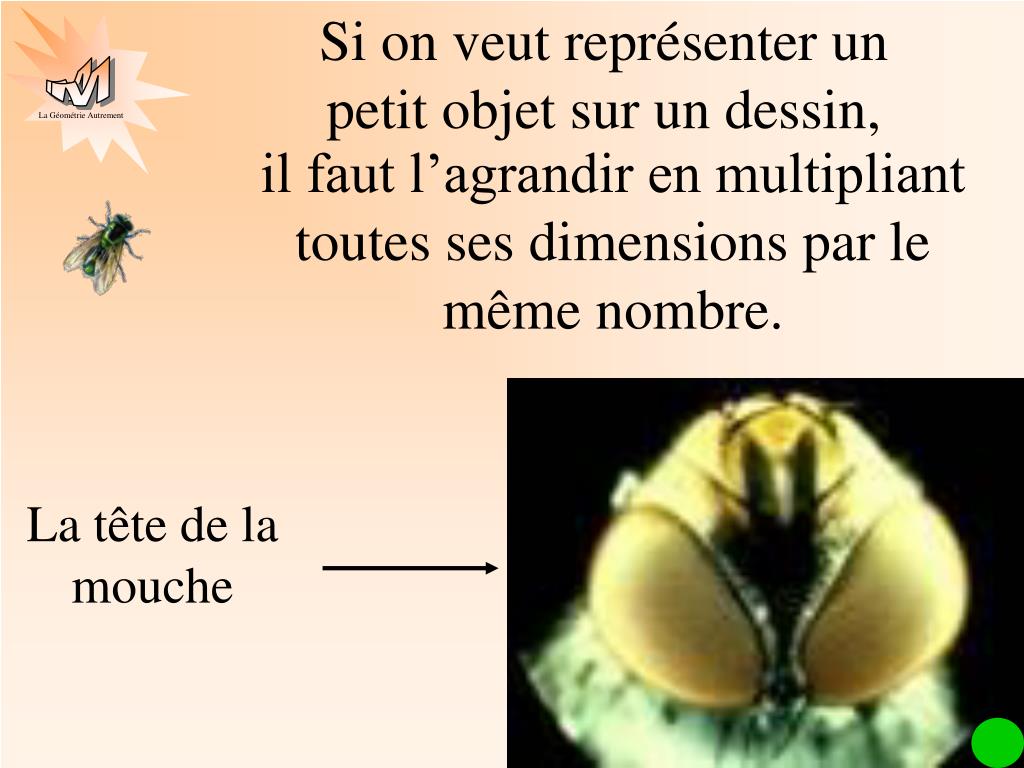

8. Si on veut représenter un petit objet sur un dessin, il faut l’agrandir en multipliant toutes ses dimensions par le même nombre. La tête de la mouche

9. La largeur de la tête de la mouche est environ 0,2 mm. ? Si on veut faire un dessin de 10 cm de largeur, par quel nombre faut-il multiplier toutes les dimensions? Il faut que tous les nombres soient dans la même unité : 10 cm = 100 mm 500 0, 2 100 100:0, 2 = 500

10. Si on multiplie toutes les dimensions par 500, on dit que l’échelle de la maquette est C’est un agrandissement, l’échelle est un nombre plus grand que 1.

11. Vrai - faux L’échelle de cette photo de la pyramide de Kéops est 20. faux

12. Vrai - faux L’échelle de cette photo d’une fourmi est 0,05. faux

13. L’échelle d’une maquette est signifie que 1cm sur la maquette 2m en réalité. 1 200 Vrai - faux Sur une photographie à l’échelle 30, une longueur de 30 mm représente 1 mm en réalité. Vrai Vrai

14. à suivre … retour

15. Comment calculer une échelle ?

16. Les dimensions sur la représentation et sur l’objet réel sont proportionnelles donc on utilise un tableau. dimensions sur la représentation dimensions sur l’objet réel

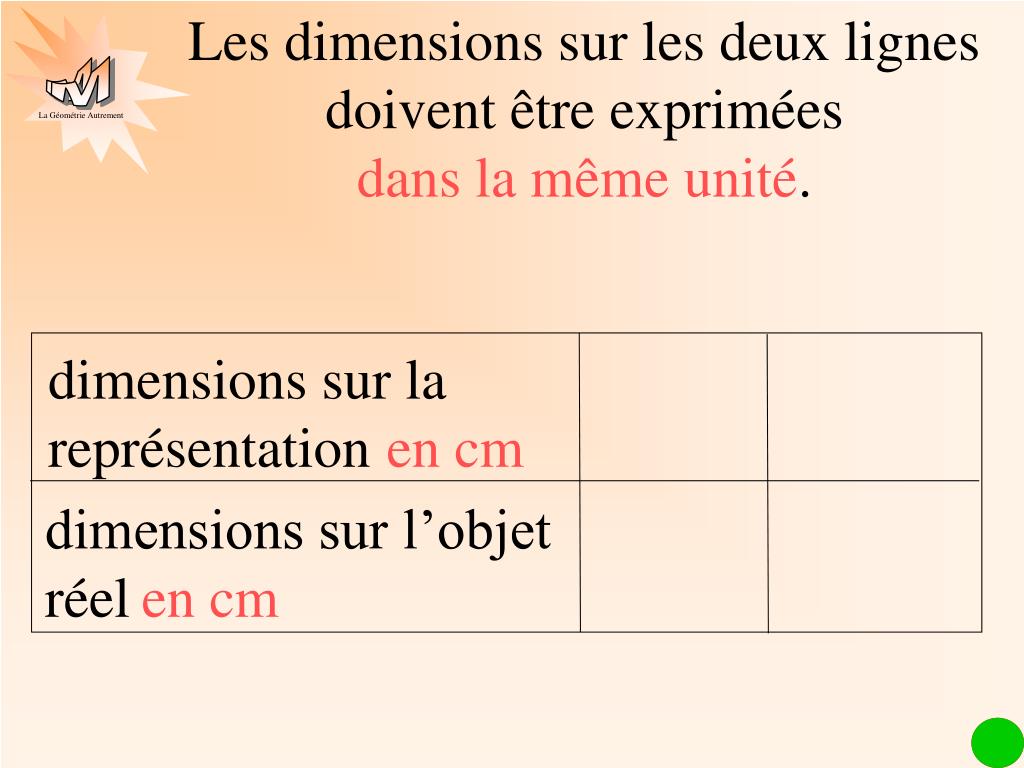

17. Les dimensions sur les deux lignes doivent être exprimées dans la même unité. dimensions sur la représentation en cm dimensions sur l’objet réel en cm

18. Ex1 : la longueur d’une pièce est 3,5 m, elle est représentée sur un plan par un segment de 7 cm. Quelle est l’échelle ? dimensions sur la représentation 7 en cm dimensions sur l’objet réel 350 en cm 3,5 m = 350 cm

19. Ex1 : la longueur d’une pièce est 3,5 m, elle est représentée sur un plan par un segment de 7 cm. Quelle est l’échelle ? dimensions sur la représentation 7 1 en cm dimensions sur l’objet réel 350 en cm C’est une réduction, on écrit 1 sur la première ligne

20. Ex1 : la longueur d’une pièce est 3,5 m, elle est représentée sur un plan par un segment de 7 cm. Quelle est l’échelle ? dimensions sur la représentation 7 1 en cm dimensions sur l’objet réel 350 50 en cm 350 : 7 = 50 On calcule le 4ème proportionnel 1  50 = 50

21. Ex1 : la longueur d’une pièce est 3,5 m, elle est représentée sur un plan par un segment de 7 cm. 1 50 Quelle est l’échelle ? dimensions sur la représentation 7 1 en cm dimensions sur l’objet réel 350 50 en cm On lit l’échelle dans la dernière colonne :

22. Ex 2 : la longueur d’une patte de fourmi est 0,3 mm, elle est représentée sur un dessin par un segment de 12 cm. 400 1 Quelle est l’échelle ? 12 cm = 120 mm dimensions sur la représentation 120 400 en mm dimensions sur l’objet réel 0,3 1 en mm 120 : 0,3 = 400 Pour un agrandissement, on écrit 1 sur la 2ème ligne On lit l’échelle dans la dernière colonne : On calcule le 4ème proportionnel 1  400 = 400

23. à suivre … retour

24. Comment calculer des dimensions quand on connaît l’échelle ?

25. 1 50 000 Ex 3 : L’échelle d’une carte est Quelle est la distance réelle entre deux villages séparés sur la carte de 4 cm ? On écrit l’échelle dans la première colonne, la dimension connue dans la deuxième. en cm sur la carte 1 4 distances réelles 50 000 en cm

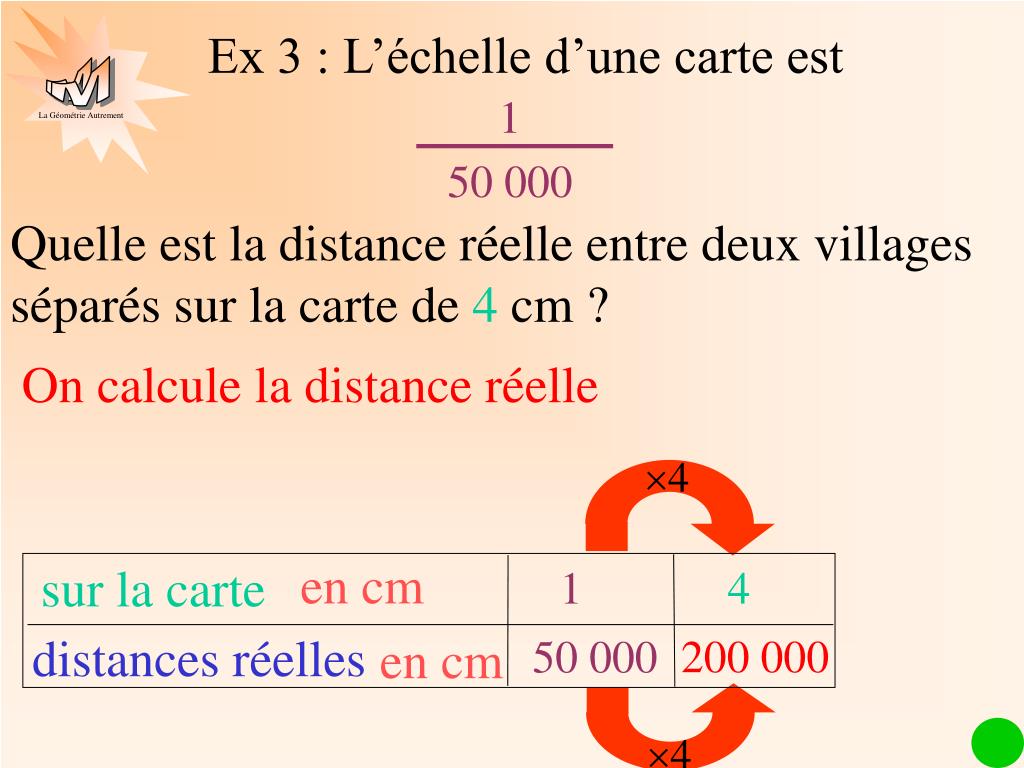

26. 1 50 000 Ex 3 : L’échelle d’une carte est Quelle est la distance réelle entre deux villages séparés sur la carte de 4 cm ? On calcule la distance réelle 4 en cm sur la carte 1 4 distances réelles 200 000 50 000 en cm 4

27. 1 50 000 Les deux villages sont distants de 2 km. Ex 3 : L’échelle d’une carte est Quelle est la distance réelle entre deux villages séparés sur la carte de 4 cm ? Attention aux unités ! 200 000 cm = 2 km en cm sur la carte 1 4 distances réelles 200 000 50 000 en cm

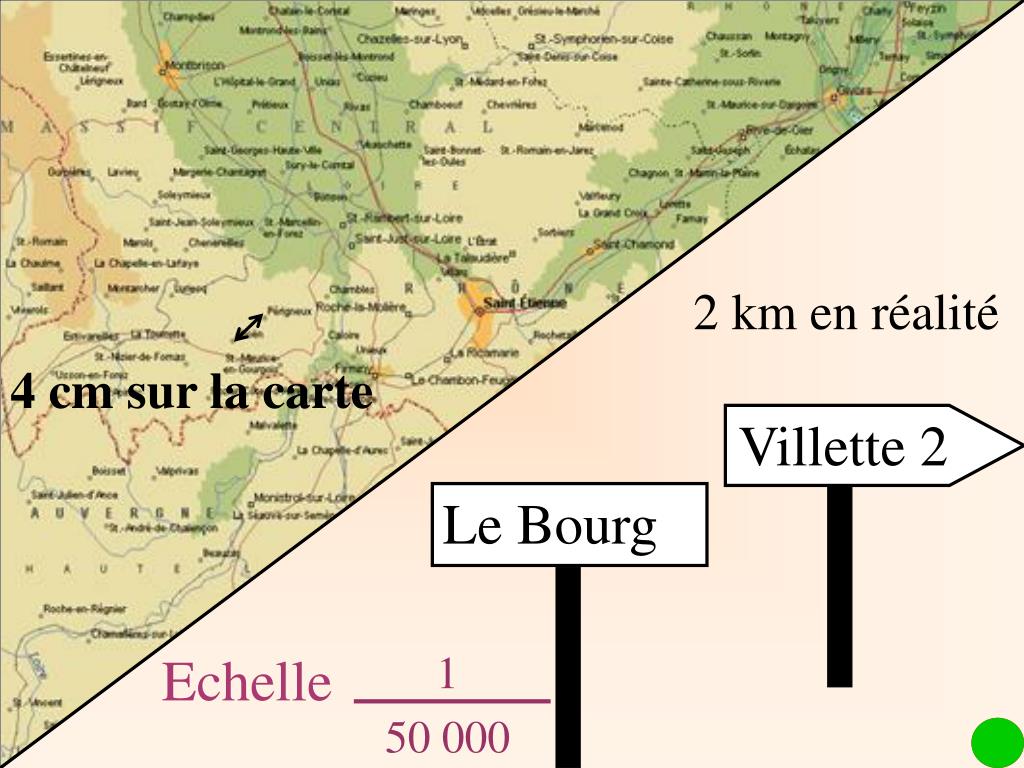

28. 1 50 000 Villette 2 Le Bourg 2 km en réalité 4 cm sur la carte Echelle

29. 1 50 000 Sur le plan les 2 points sont distants de 15 cm. Ex 4 : l’échelle d’une carte est Quelle est la distance sur le plan entre 2 points représentant deux villages distants de 7,5 km ? On écrit l’échelle dans la première colonne, la dimension connue dans la deuxième. On calcule la distance sur la carte Attention aux unités ! 7,5 km = 750 000 cm 15 en cm sur la carte 1 15 distances réelles en cm 750 000 50 000 15

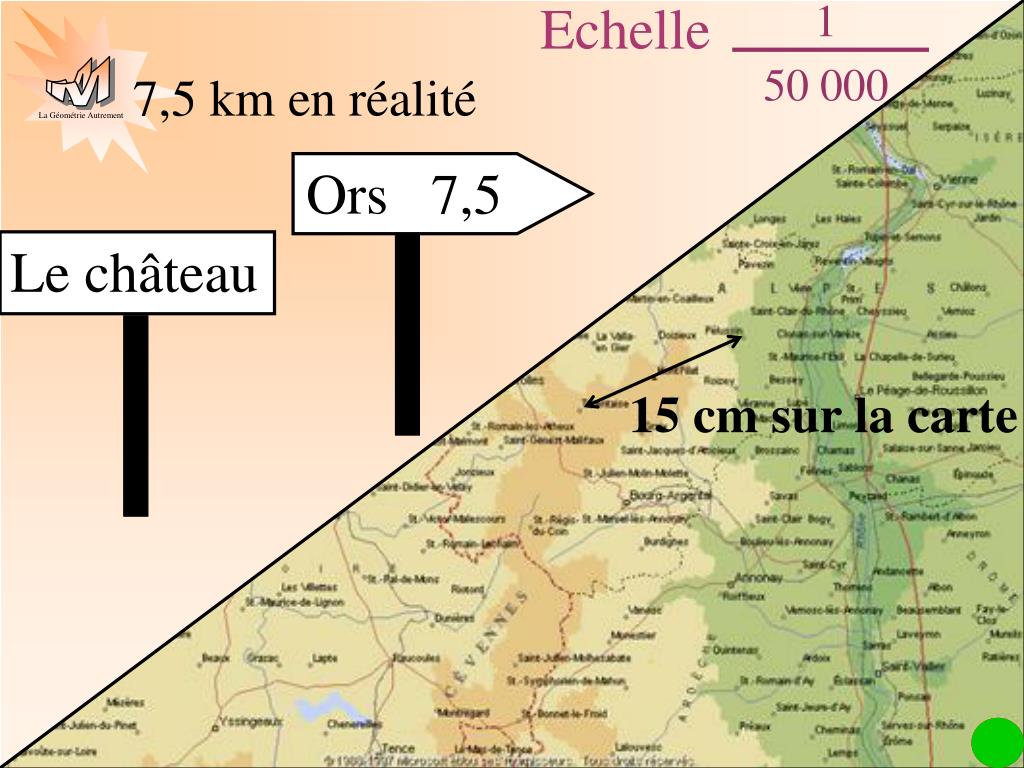

30. Echelle 1 50 000 Ors 7,5 Le château 7,5 km en réalité 15 cm sur la carte

31. FIN

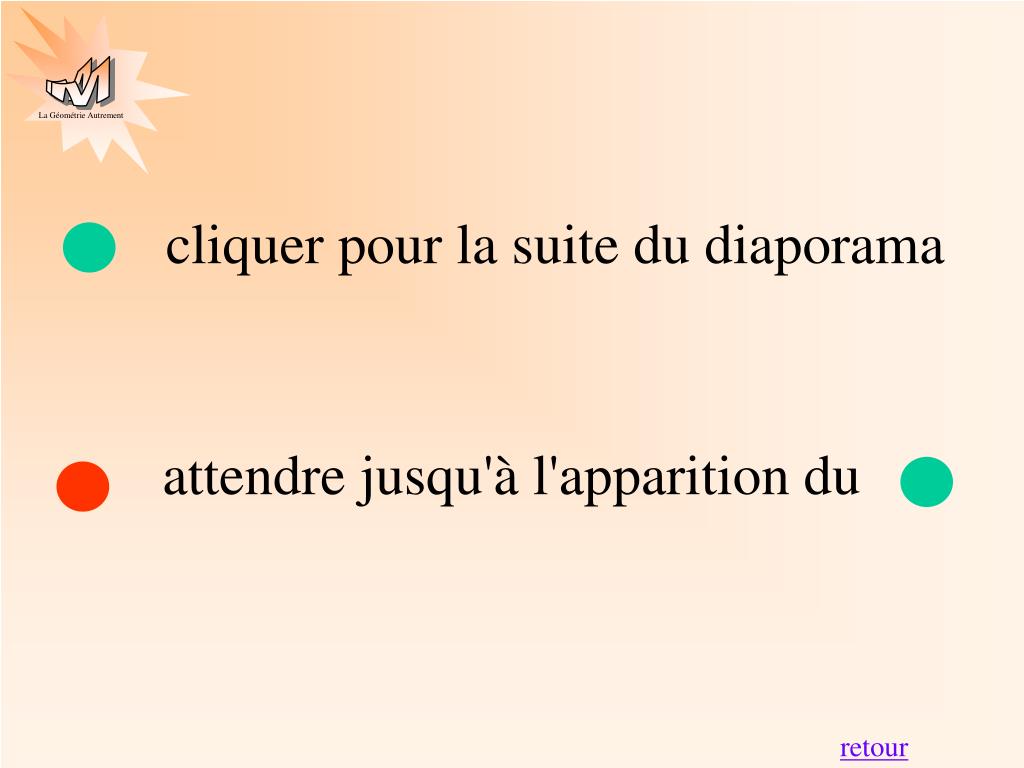

32. cliquer pour la suite du diaporama attendre jusqu'à l'apparition du retour
