石油天然气行业标准

石油企业节能产品节能效果测定

2009年7月

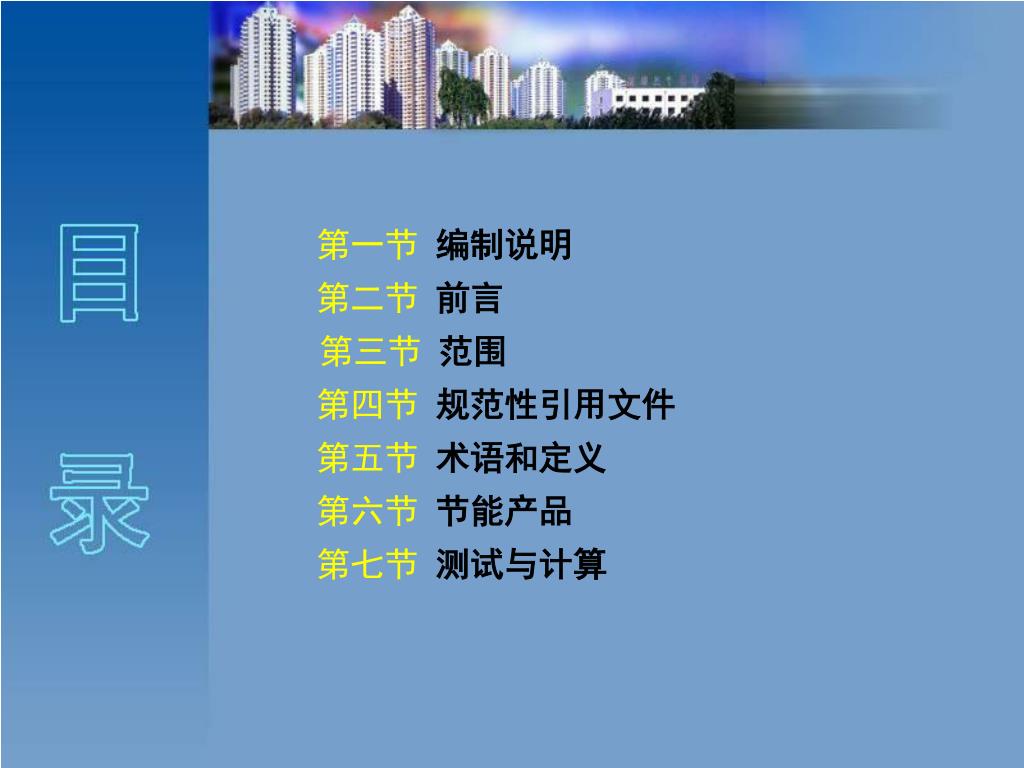

第一节 编制说明

第二节 前言

第三节 范围

第四节 规范性引用文件

第五节 术语和定义

第六节 节能产品

第七节 测试与计算


第一节 编制说明

1、项目来源

根据石油工业标准化技术委员会秘书处文件《关于转发〈国家发展改革委办公厅关于2007年行业标准制订、修订计划的通知〉的通知》(油标委字[2007]4号),修订石油天然气行业标准《石油企业节能产品节能效果测定》,项目计划编号为SY2007-JN003,标准起草单位为中国石油天然气集团公司油田节能监测中心、中国石油天然气集团公司石油工程节能技术研究开发中心、中国石油天然气股份有限公司节能研究中心、中国石化油田企业能源检测中心、中国石油天然气集团公司管道节能监测中心。

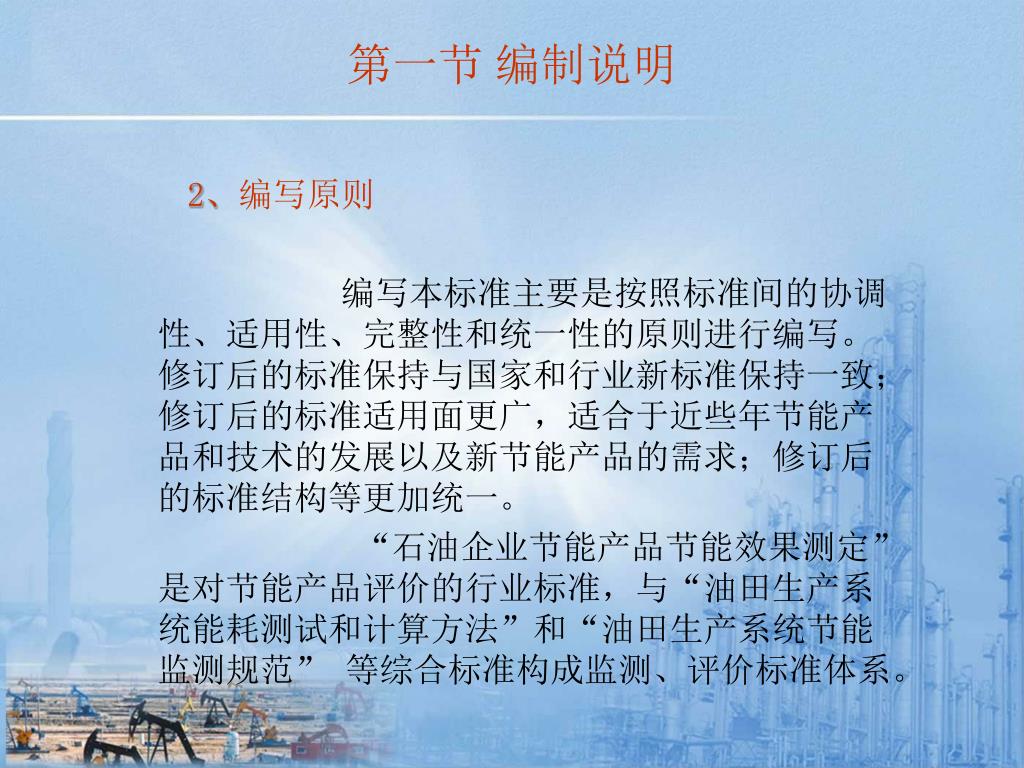

2、编写原则

编写本标准主要是按照标准间的协调性、适用性、完整性和统一性的原则进行编写。修订后的标准保持与国家和行业新标准保持一致;修订后的标准适用面更广,适合于近些年节能产品和技术的发展以及新节能产品的需求;修订后的标准结构等更加统一。

“石油企业节能产品节能效果测定”是对节能产品评价的行业标准,与“油田生产系统能耗测试和计算方法”和“油田生产系统节能监测规范” 等综合标准构成监测、评价标准体系。

第一节 编制说明

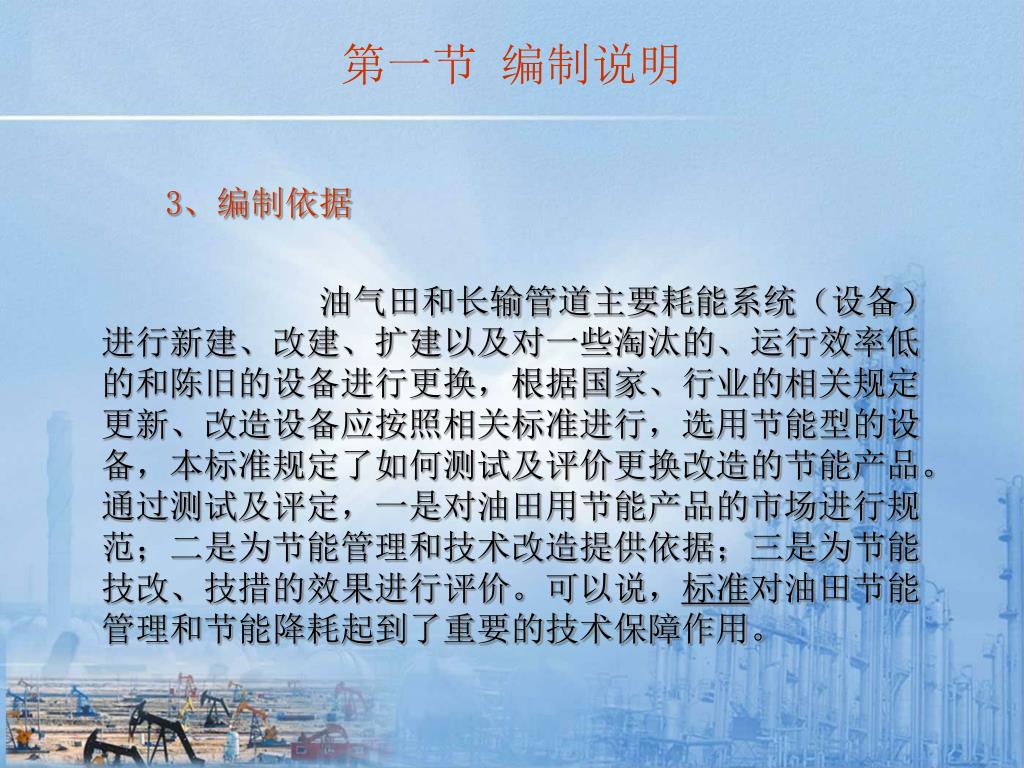

3、编制依据

油气田和长输管道主要耗能系统(设备)进行新建、改建、扩建以及对一些淘汰的、运行效率低的和陈旧的设备进行更换,根据国家、行业的相关规定更新、改造设备应按照相关标准进行,选用节能型的设备,本标准规定了如何测试及评价更换改造的节能产品。通过测试及评定,一是对油田用节能产品的市场进行规范;二是为节能管理和技术改造提供依据;三是为节能技改、技措的效果进行评价。可以说,标准对油田节能管理和节能降耗起到了重要的技术保障作用。

第一节 编制说明

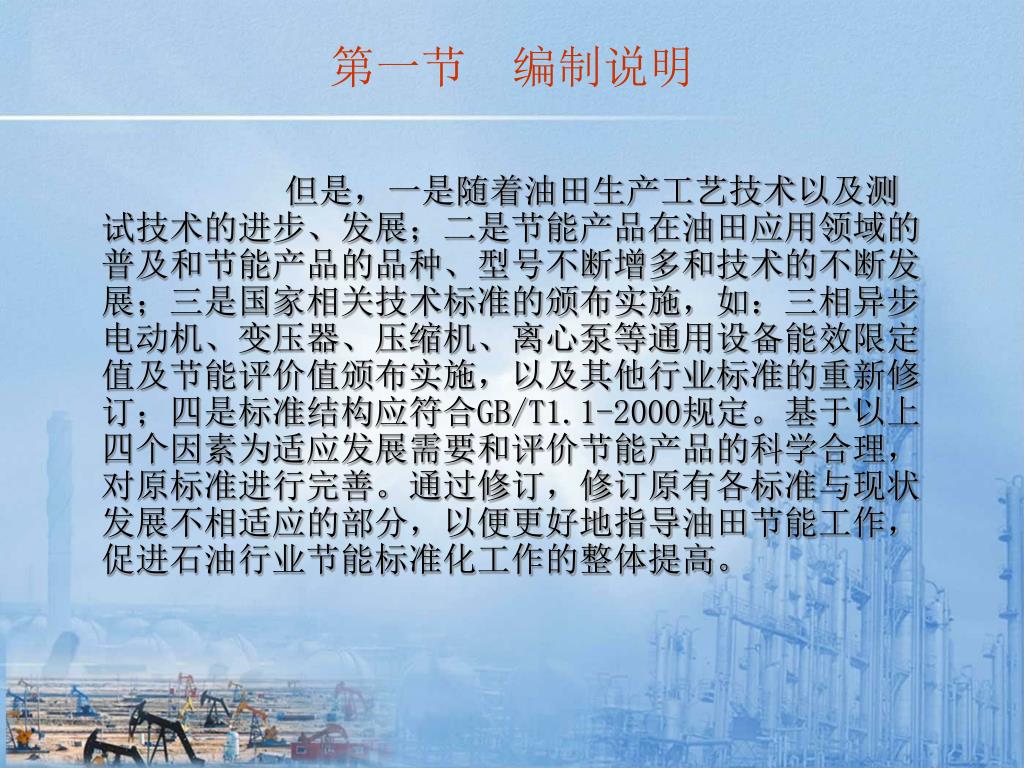

但是,一是随着油田生产工艺技术以及测试技术的进步、发展;二是节能产品在油田应用领域的普及和节能产品的品种、型号不断增多和技术的不断发展;三是国家相关技术标准的颁布实施,如:三相异步电动机、变压器、压缩机、离心泵等通用设备能效限定值及节能评价值颁布实施,以及其他行业标准的重新修订;四是标准结构应符合但是,一是随着油田生产工艺技术以及测试技术的进步、发展;二是节能产品在油田应用领域的普及和节能产品的品种、型号不断增多和技术的不断发展;三是国家相关技术标准的颁布实施,如:三相异步电动机、变压器、压缩机、离心泵等通用设备能效限定值及节能评价值颁布实施,以及其他行业标准的重新修订;四是标准结构应符合GB/T1.1-2000规定。基于以上四个因素为适应发展需要和评价节能产品的科学合理,对原标准进行完善。通过修订,修订原有各标准与现状发展不相适应的部分,以便更好地指导油田节能工作,促进石油行业节能标准化工作的整体提高。

第一节 编制说明


1但是,一是随着油田生产工艺技术以及测试技术的进步、发展;二是节能产品在油田应用领域的普及和节能产品的品种、型号不断增多和技术的不断发展;三是国家相关技术标准的颁布实施,如:三相异步电动机、变压器、压缩机、离心泵等通用设备能效限定值及节能评价值颁布实施,以及其他行业标准的重新修订;四是标准结构应符合、对标准章节的结构、顺序和内容进行调整。

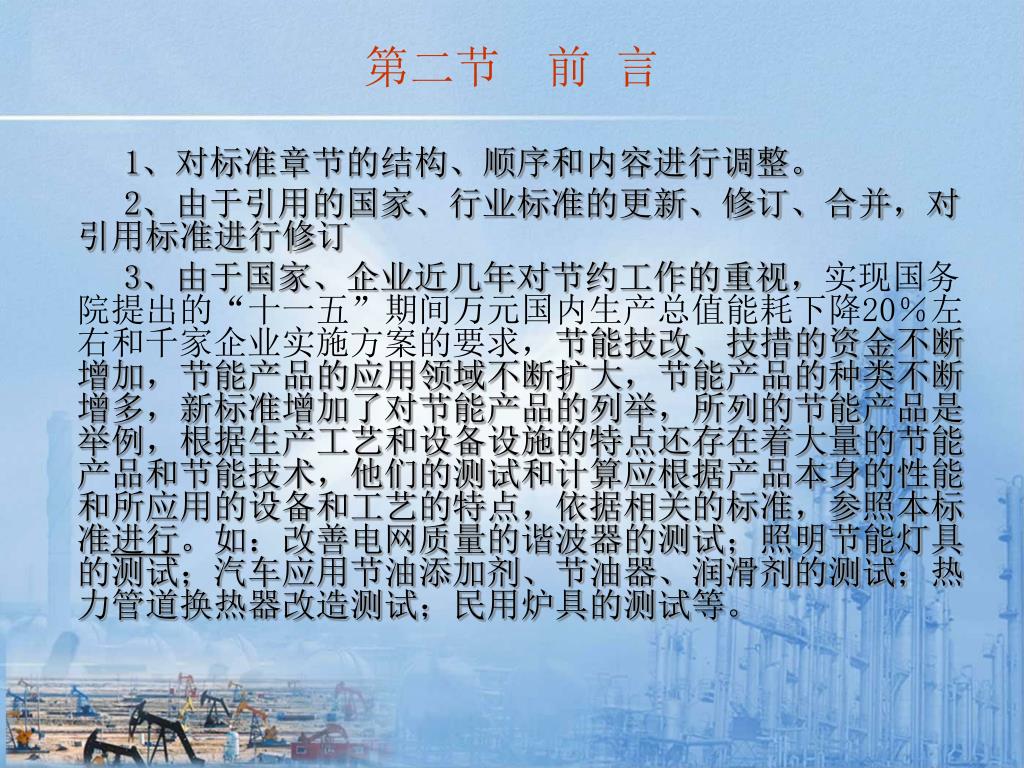

2、由于引用的国家、行业标准的更新、修订、合并,对引用标准进行修订

3、由于国家、企业近几年对节约工作的重视,实现国务院提出的“十一五”期间万元国内生产总值能耗下降20%左右和千家企业实施方案的要求,节能技改、技措的资金不断增加,节能产品的应用领域不断扩大,节能产品的种类不断增多,新标准增加了对节能产品的列举,所列的节能产品是举例,根据生产工艺和设备设施的特点还存在着大量的节能产品和节能技术,他们的测试和计算应根据产品本身的性能和所应用的设备和工艺的特点,依据相关的标准,参照本标准进行。如:改善电网质量的谐波器的测试;照明节能灯具的测试;汽车应用节油添加剂、节油器、润滑剂的测试;热力管道换热器改造测试;民用炉具的测试等。

第二节 前 言

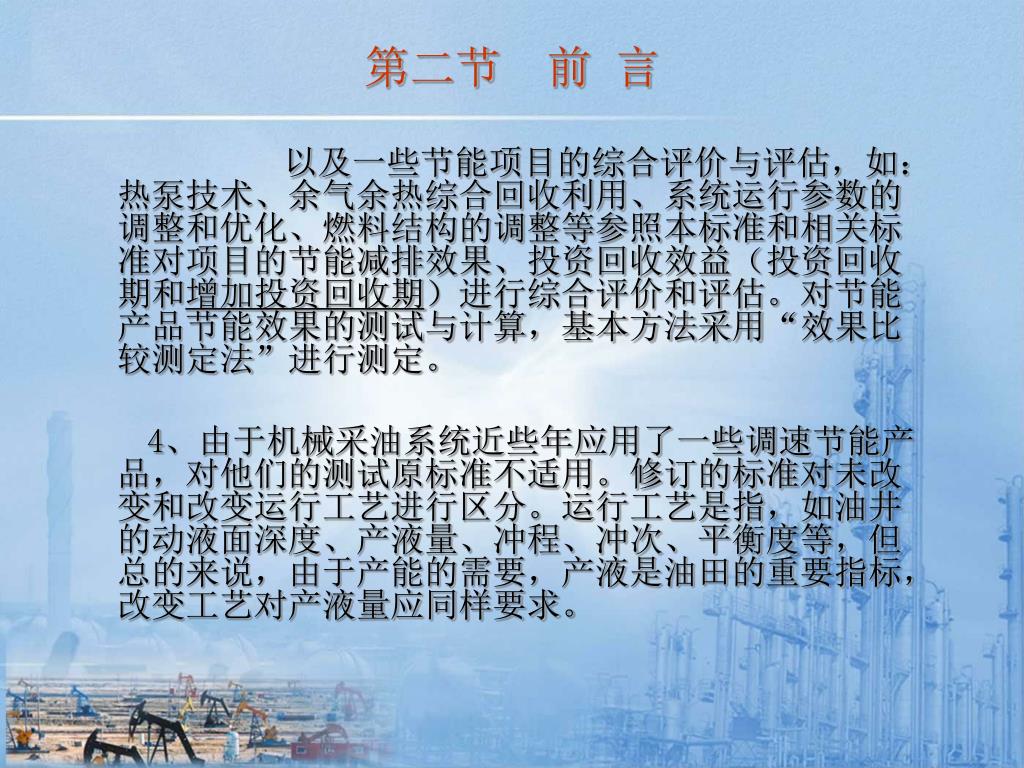

以及一些节能项目的综合评价与评估,如:热泵技术、余气余热综合回收利用、系统运行参数的调整和优化、燃料结构的调整等参照本标准和相关标准对项目的节能减排效果、投资回收效益(投资回收期和以及一些节能项目的综合评价与评估,如:热泵技术、余气余热综合回收利用、系统运行参数的调整和优化、燃料结构的调整等参照本标准和相关标准对项目的节能减排效果、投资回收效益(投资回收期和增加投资回收期)进行综合评价和评估。对节能产品节能效果的测试与计算,基本方法采用“效果比较测定法”进行测定。

4、由于机械采油系统近些年应用了一些调速节能产品,对他们的测试原标准不适用。修订的标准对未改变和改变运行工艺进行区分。运行工艺是指,如油井的动液面深度、产液量、冲程、冲次、平衡度等,但总的来说,由于产能的需要,产液是油田的重要指标,改变工艺对产液量应同样要求。

第二节 前 言

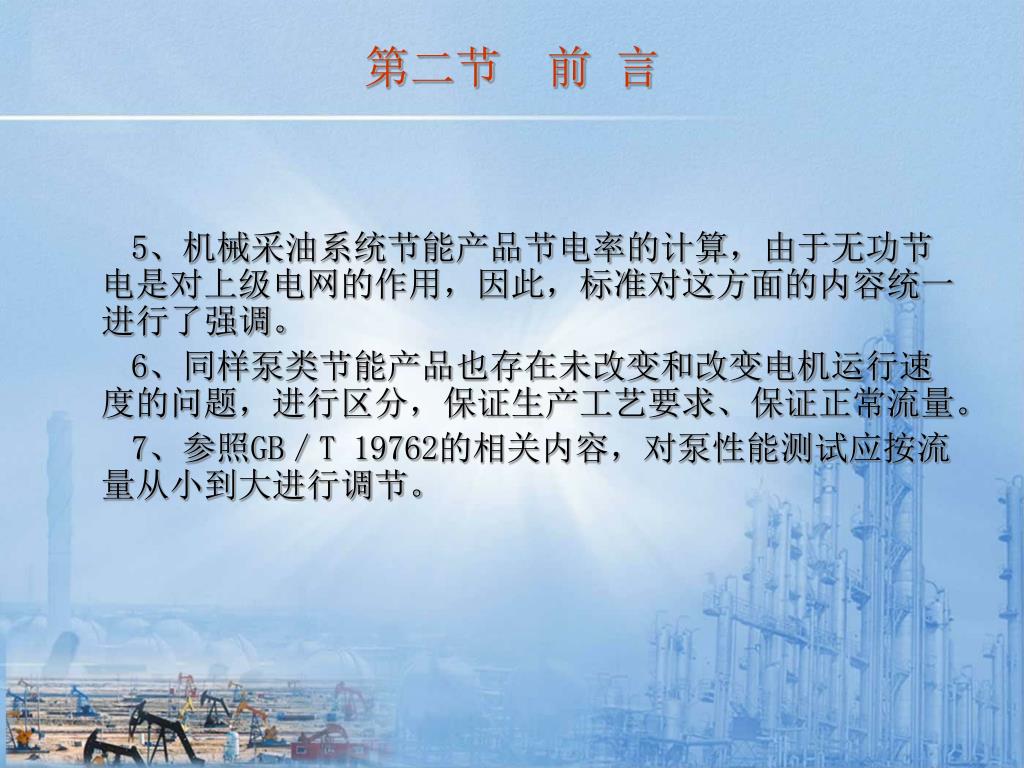

5以及一些节能项目的综合评价与评估,如:热泵技术、余气余热综合回收利用、系统运行参数的调整和优化、燃料结构的调整等参照本标准和相关标准对项目的节能减排效果、投资回收效益(投资回收期和、机械采油系统节能产品节电率的计算,由于无功节电是对上级电网的作用,因此,标准对这方面的内容统一进行了强调。

6、同样泵类节能产品也存在未改变和改变电机运行速度的问题,进行区分,保证生产工艺要求、保证正常流量。

7、参照GB/T 19762的相关内容,对泵性能测试应按流量从小到大进行调节。

第二节 前 言

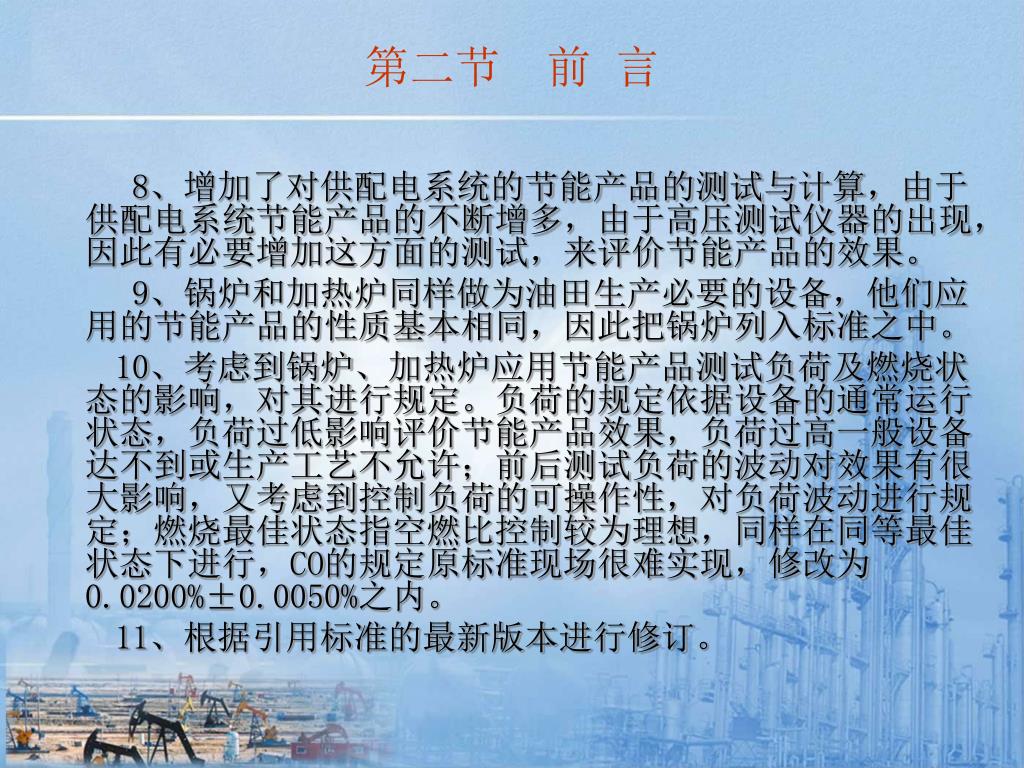

8以及一些节能项目的综合评价与评估,如:热泵技术、余气余热综合回收利用、系统运行参数的调整和优化、燃料结构的调整等参照本标准和相关标准对项目的节能减排效果、投资回收效益(投资回收期和、增加了对供配电系统的节能产品的测试与计算,由于供配电系统节能产品的不断增多,由于高压测试仪器的出现,因此有必要增加这方面的测试,来评价节能产品的效果。

9、锅炉和加热炉同样做为油田生产必要的设备,他们应用的节能产品的性质基本相同,因此把锅炉列入标准之中。

10、考虑到锅炉、加热炉应用节能产品测试负荷及燃烧状态的影响,对其进行规定。负荷的规定依据设备的通常运行状态,负荷过低影响评价节能产品效果,负荷过高一般设备达不到或生产工艺不允许;前后测试负荷的波动对效果有很大影响,又考虑到控制负荷的可操作性,对负荷波动进行规定;燃烧最佳状态指空燃比控制较为理想,同样在同等最佳状态下进行,CO的规定原标准现场很难实现,修改为0.0200%±0.0050%之内。

11、根据引用标准的最新版本进行修订。

第二节 前 言


第三节 范 围以及一些节能项目的综合评价与评估,如:热泵技术、余气余热综合回收利用、系统运行参数的调整和优化、燃料结构的调整等参照本标准和相关标准对项目的节能减排效果、投资回收效益(投资回收期和

本标准规定了油气田和长输管道主要耗能系统(设备)节能产品节能效果的测试与计算方法。

本标准适用于油气田和长输管道主要耗能系统(设备)应用的节能产品节能效果的测试与计算。

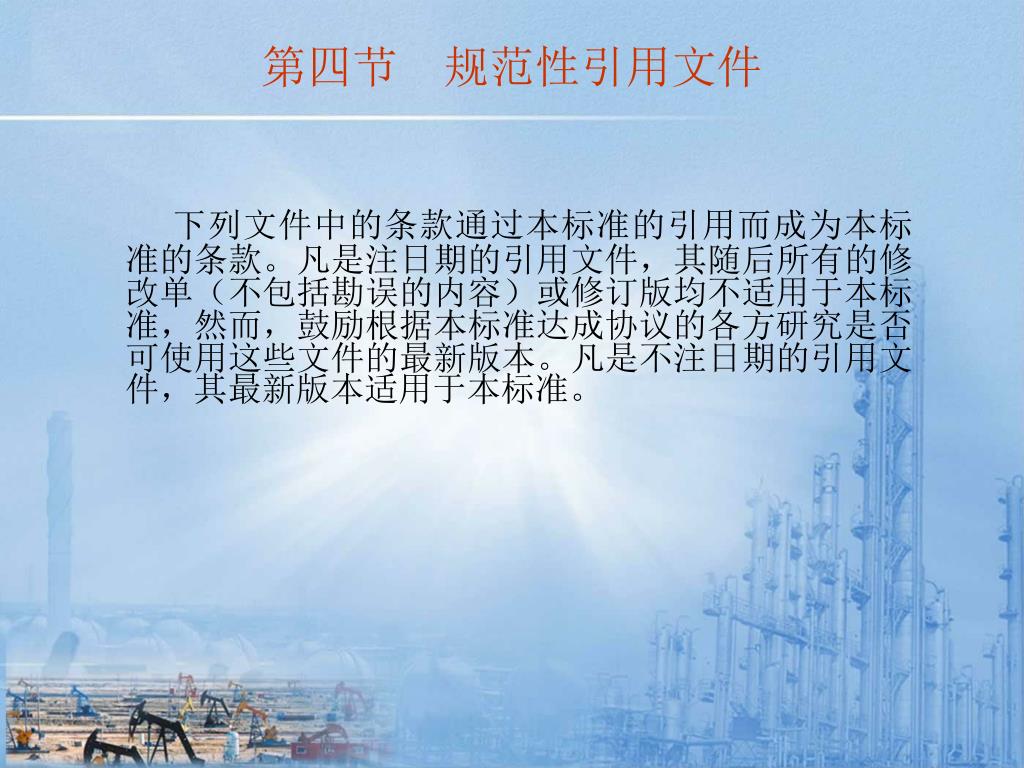

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

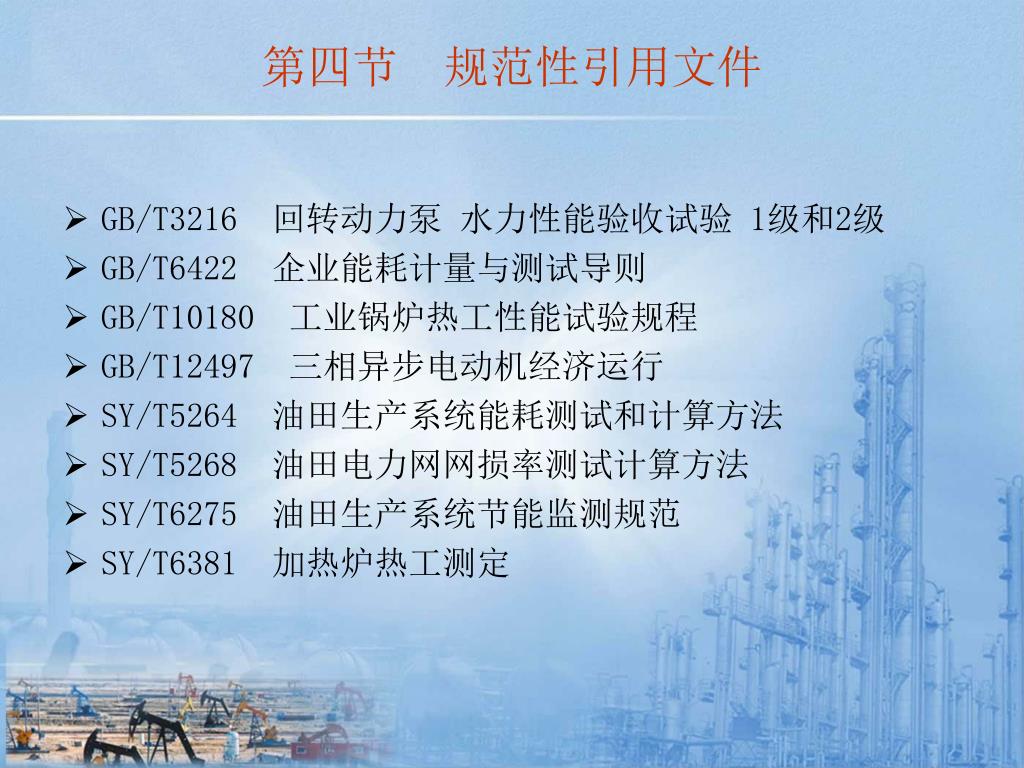

第四节 规范性引用文件


第四节 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

  • GB/T3216 回转动力泵 水力性能验收试验 1级和2级

  • GB/T6422 企业能耗计量与测试导则

  • GB/T10180 工业锅炉热工性能试验规程

  • GB/T12497 三相异步电动机经济运行

  • SY/T5264 油田生产系统能耗测试和计算方法

  • SY/T5268 油田电力网网损率测试计算方法

  • SY/T6275 油田生产系统节能监测规范

  • SY/T6381 加热炉热工测定


第五节 术语和定义下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

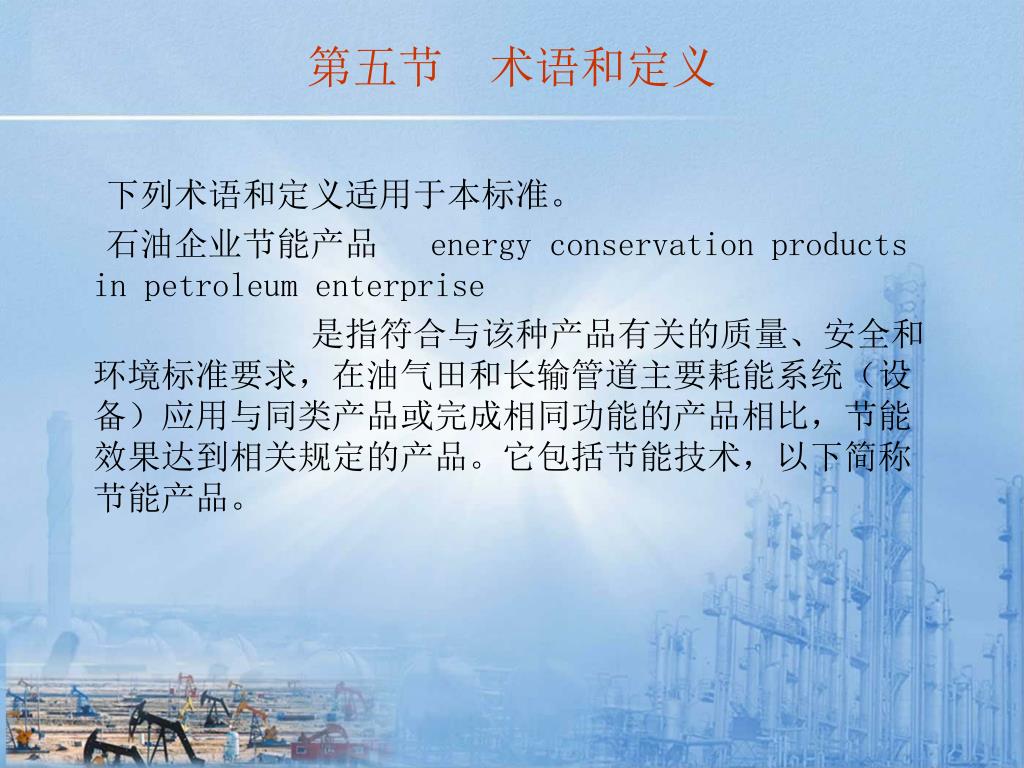

下列术语和定义适用于本标准。

石油企业节能产品 energy conservation products in petroleum enterprise

是指符合与该种产品有关的质量、安全和环境标准要求,在油气田和长输管道主要耗能系统(设备)应用与同类产品或完成相同功能的产品相比,节能效果达到相关规定的产品。它包括节能技术,以下简称节能产品。


1下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。、机械采油系统节能产品

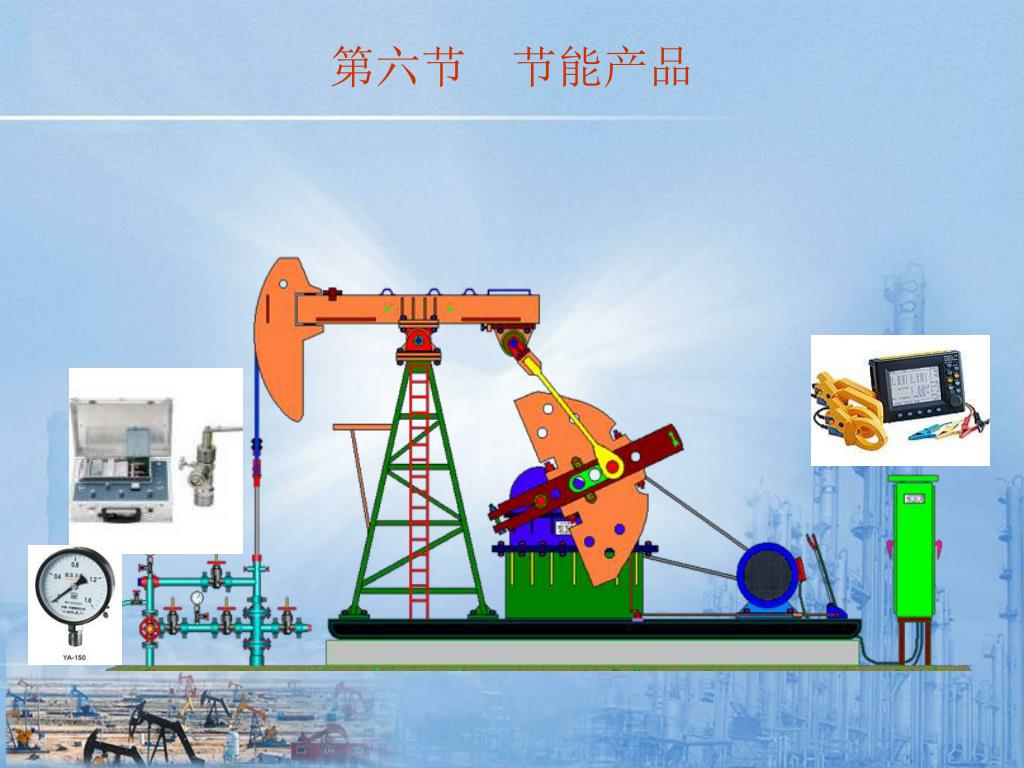

机械采油系统节能产品,包括抽油机、电动机、控 制箱(如图所示)、抽油泵更换及改造;电泵井、螺杆泵井、抽油机井变频器的应用;抽油机减震器、皮带张紧器、齿轮油添加剂的使用等节能产品。

2、泵类系统节能产品

泵类系统节能产品,包括泵切削叶轮、泵涂膜技术、变频(调速)装置等节能产品。

3、供配电系统节能产品

第六节 节能产品


第六节 节能产品下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。


第六节 节能产品下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

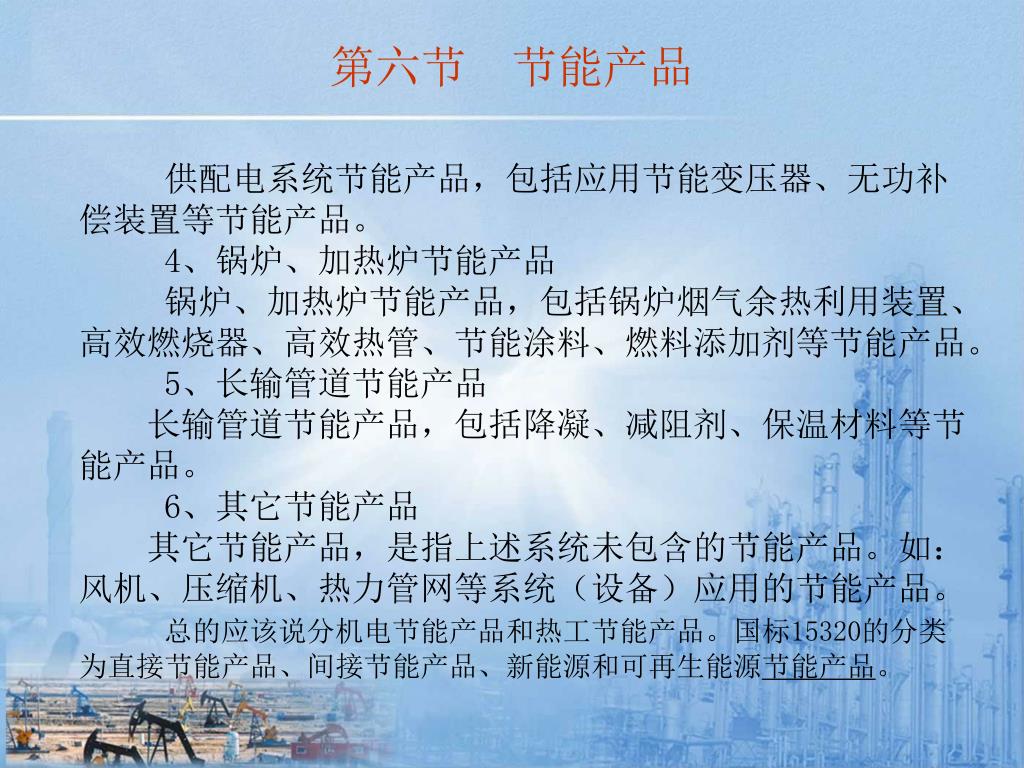

供配电系统节能产品,包括应用节能变压器、无功补偿装置等节能产品。

4、锅炉、加热炉节能产品

锅炉、加热炉节能产品,包括锅炉烟气余热利用装置、高效燃烧器、高效热管、节能涂料、燃料添加剂等节能产品。

5、长输管道节能产品

长输管道节能产品,包括降凝、减阻剂、保温材料等节能产品。

6、其它节能产品

其它节能产品,是指上述系统未包含的节能产品。如:风机、压缩机、热力管网等系统(设备)应用的节能产品。

总的应该说分机电节能产品和热工节能产品。国标15320的分类为直接节能产品、间接节能产品、新能源和可再生能源节能产品。


第七节 测试与计算下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

  • 1、测试要求

  • 节能产品节能效果的测试与计算,应在可比的使用条件下,对应用节能产品前后的能耗值进行测定,用节能率表示其节能效果,并应符合GB/T6422的规定。

  • 节能产品节能效果的测试,应在标准装置上进行;对于无标准装置的节能产品的测试,可选择现场装置进行测试。

  • 其它节能产品的测试与计算,根据相关的标准,依据节能产品的性质,参照本标准规定的测试和计算内容进行。

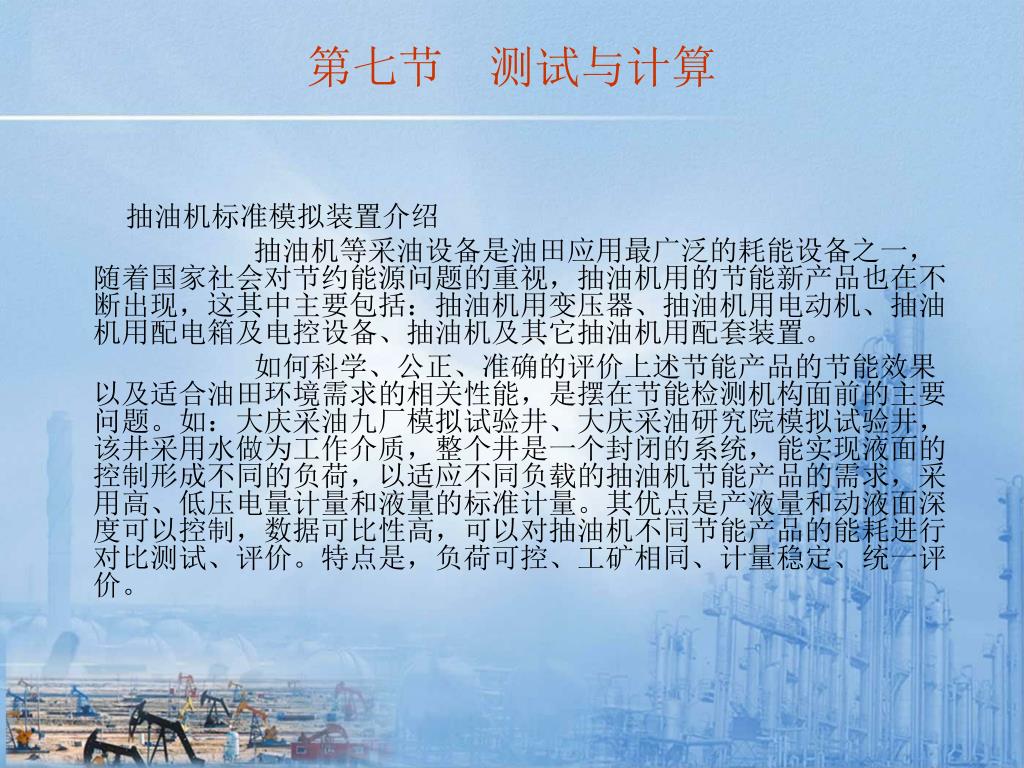

抽油机标准模拟装置介绍 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

抽油机等采油设备是油田应用最广泛的耗能设备之一,随着国家社会对节约能源问题的重视,抽油机用的节能新产品也在不断出现,这其中主要包括:抽油机用变压器、抽油机用电动机、抽油机用配电箱及电控设备、抽油机及其它抽油机用配套装置。

如何科学、公正、准确的评价上述节能产品的节能效果以及适合油田环境需求的相关性能,是摆在节能检测机构面前的主要问题。如:大庆采油九厂模拟试验井、大庆采油研究院模拟试验井,该井采用水做为工作介质,整个井是一个封闭的系统,能实现液面的控制形成不同的负荷,以适应不同负载的抽油机节能产品的需求,采用高、低压电量计量和液量的标准计量。其优点是产液量和动液面深度可以控制,数据可比性高,可以对抽油机不同节能产品的能耗进行对比测试、评价。特点是,负荷可控、工矿相同、计量稳定、统一评价。

第七节 测试与计算


手动排空阀下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

储水罐

电动调节阀

试验井

过滤罐

电动调节阀

电磁流量计

第七节 测试与计算

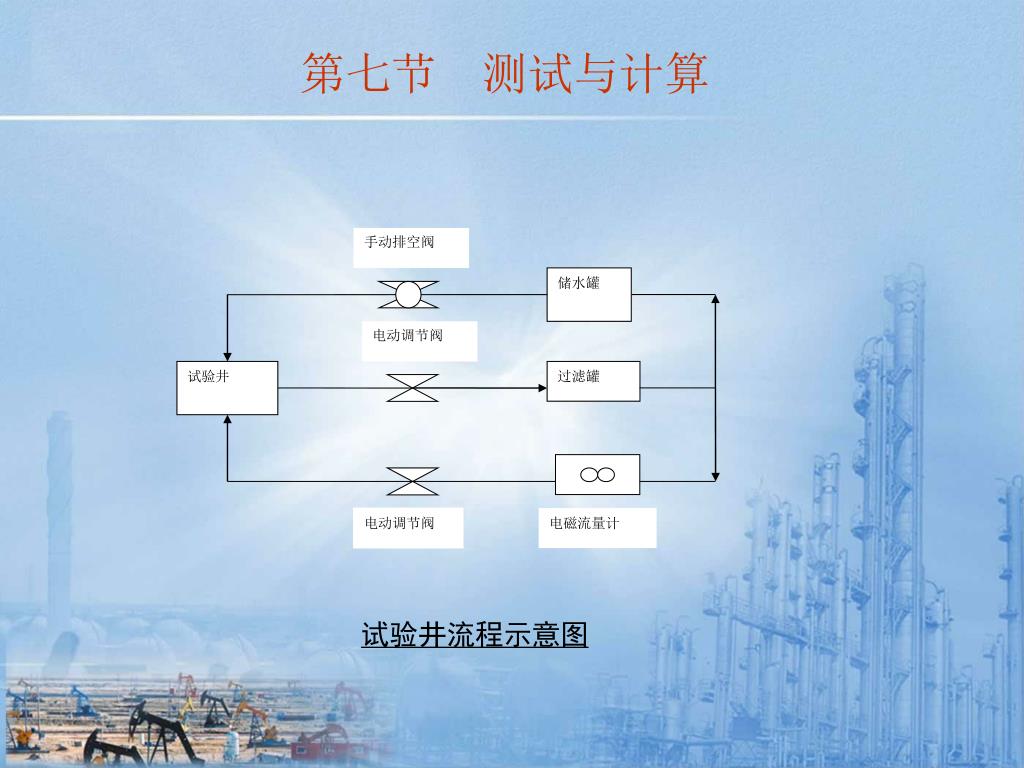

试验井流程示意图


第七节 测试与计算下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

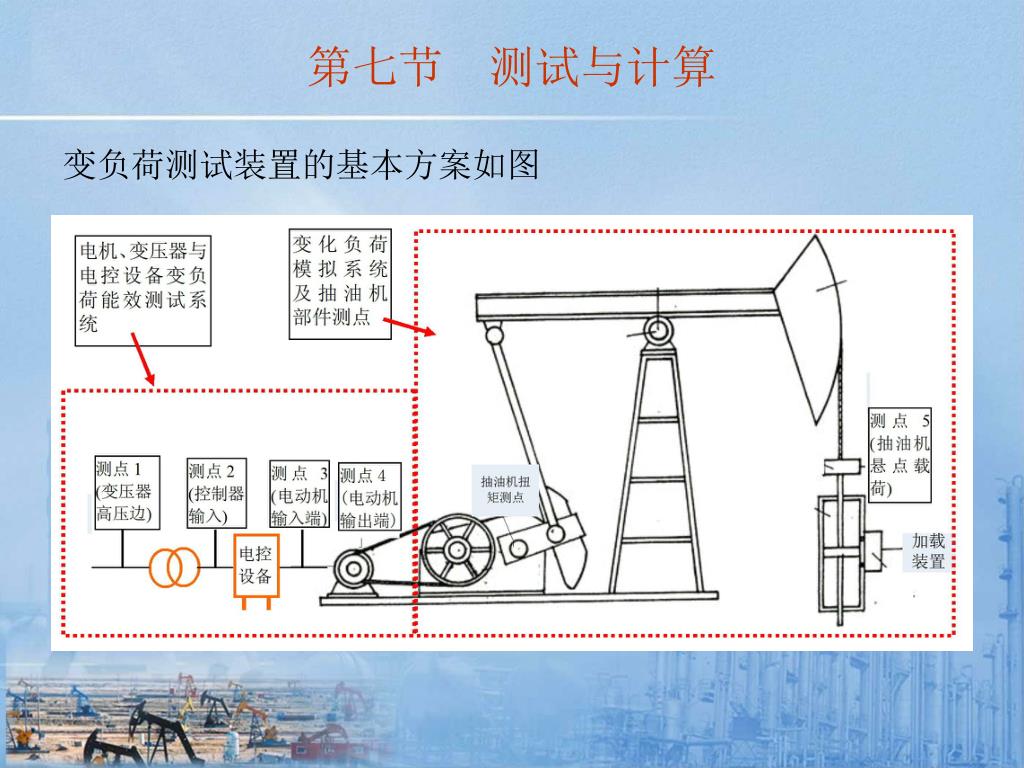

变负荷测试装置的基本方案如图


模拟装置及检测与评价系统的开发研制达到如下目标:模拟装置及检测与评价系统的开发研制达到如下目标:

(1)示功图模型库和软件系统可以模拟不同机型和实际运行相类似变化负载。

(2)模拟负载重复性、稳定性、准确性高;实现各部分控制、计量、计算自动化。

(3)通过配套系统来实现装置对抽油机用变压器、电动机、配电箱及电控设备、抽油机及其它用于抽油机的配套装置进行科学合理评价及推行能效标识。

(4)开展对抽油机运行节能的科研项目研究。

第七节 测试与计算

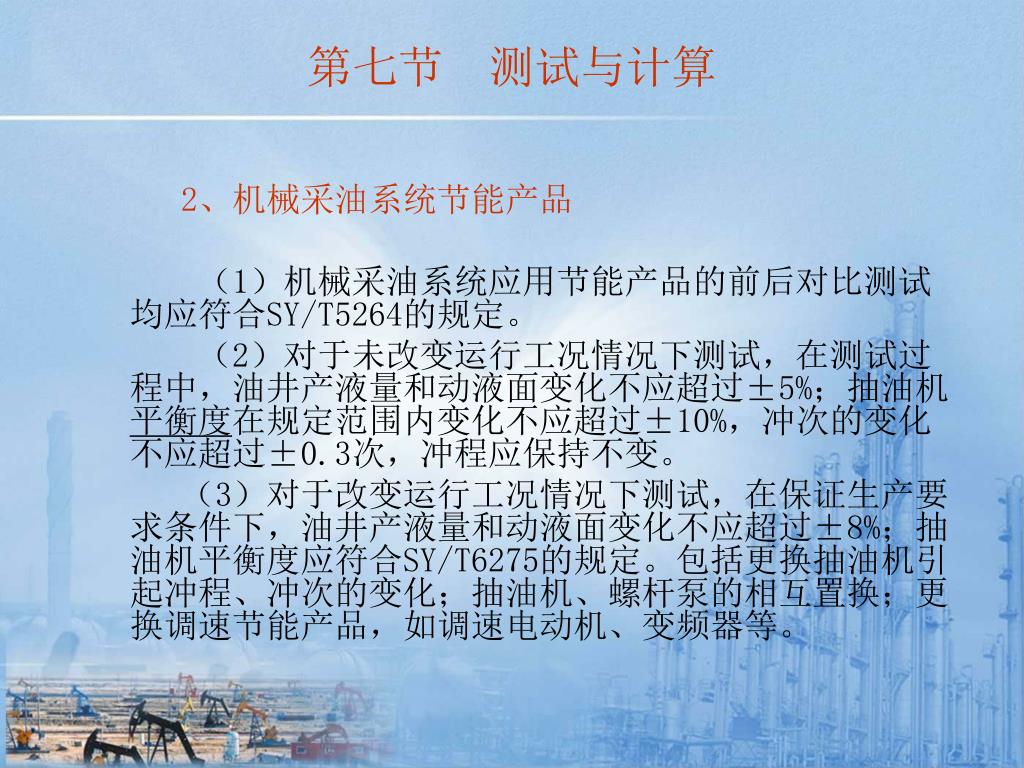

2模拟装置及检测与评价系统的开发研制达到如下目标:、机械采油系统节能产品

(1)机械采油系统应用节能产品的前后对比测试均应符合SY/T5264的规定。

(2)对于未改变运行工况情况下测试,在测试过程中,油井产液量和动液面变化不应超过±5%;抽油机平衡度在规定范围内变化不应超过±10%,冲次的变化不应超过±0.3次,冲程应保持不变。

(3)对于改变运行工况情况下测试,在保证生产要求条件下,油井产液量和动液面变化不应超过±8%;抽油机平衡度应符合SY/T6275的规定。包括更换抽油机引起冲程、冲次的变化;抽油机、螺杆泵的相互置换;更换调速节能产品,如调速电动机、变频器等。

第七节 测试与计算

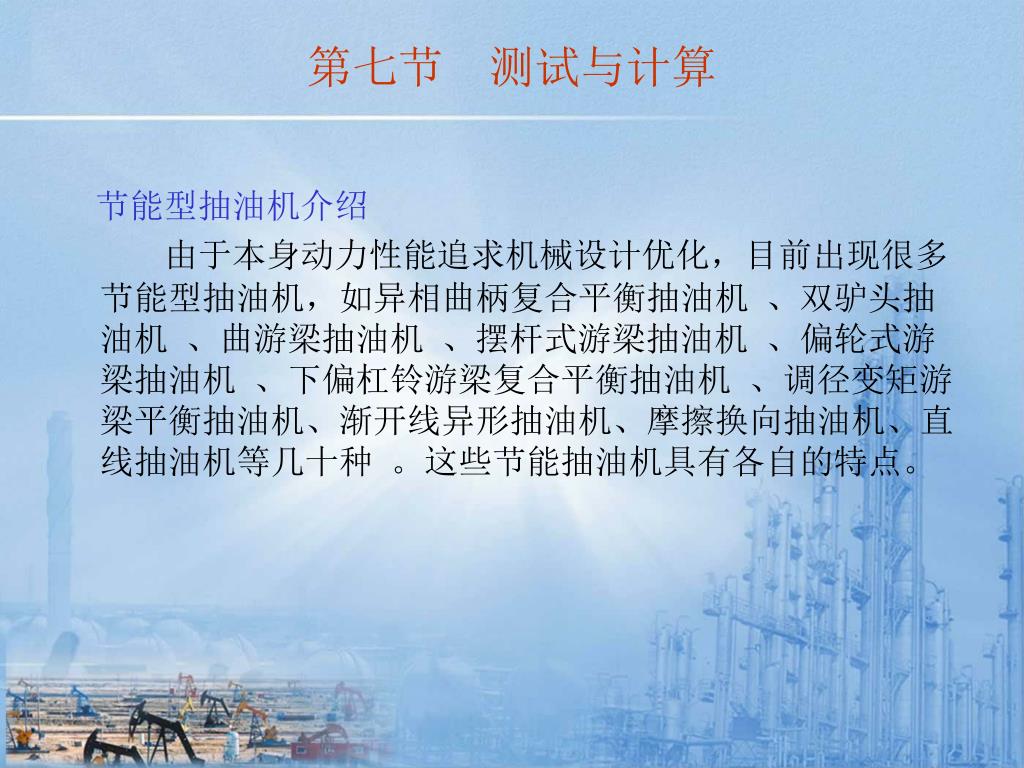

节能型抽油机介绍模拟装置及检测与评价系统的开发研制达到如下目标:

由于本身动力性能追求机械设计优化,目前出现很多节能型抽油机,如异相曲柄复合平衡抽油机 、双驴头抽油机 、曲游梁抽油机 、摆杆式游梁抽油机 、偏轮式游梁抽油机 、下偏杠铃游梁复合平衡抽油机 、调径变矩游梁平衡抽油机、渐开线异形抽油机、摩擦换向抽油机、直线抽油机等几十种 。这些节能抽油机具有各自的特点。

第七节 测试与计算


拖动装置(电动机)介绍模拟装置及检测与评价系统的开发研制达到如下目标:

如果电动机运行在额定负荷或额定负荷附近,则电动机属于节能经济运行。但多数抽油机(尤其是常规游梁式抽油机)在工作过程中,为满足启动或最大功率点的要求,其电动机的平均输出功率与额定输出功率之比通常为0.3~0.4,有的甚至更低。因此在一个冲程中的大多数时间里电动机处于轻载运行,即所谓“大马拉小车”的情况,其效率和功率因数都很低,这就造成较大的能量损失。从现场实测看,有些电动机平均效率只有60%~70%,与普通异步电动机的额定效率90%~95%相比,提高效率潜力较大 。

第七节 测试与计算


第七节 测试与计算模拟装置及检测与评价系统的开发研制达到如下目标:

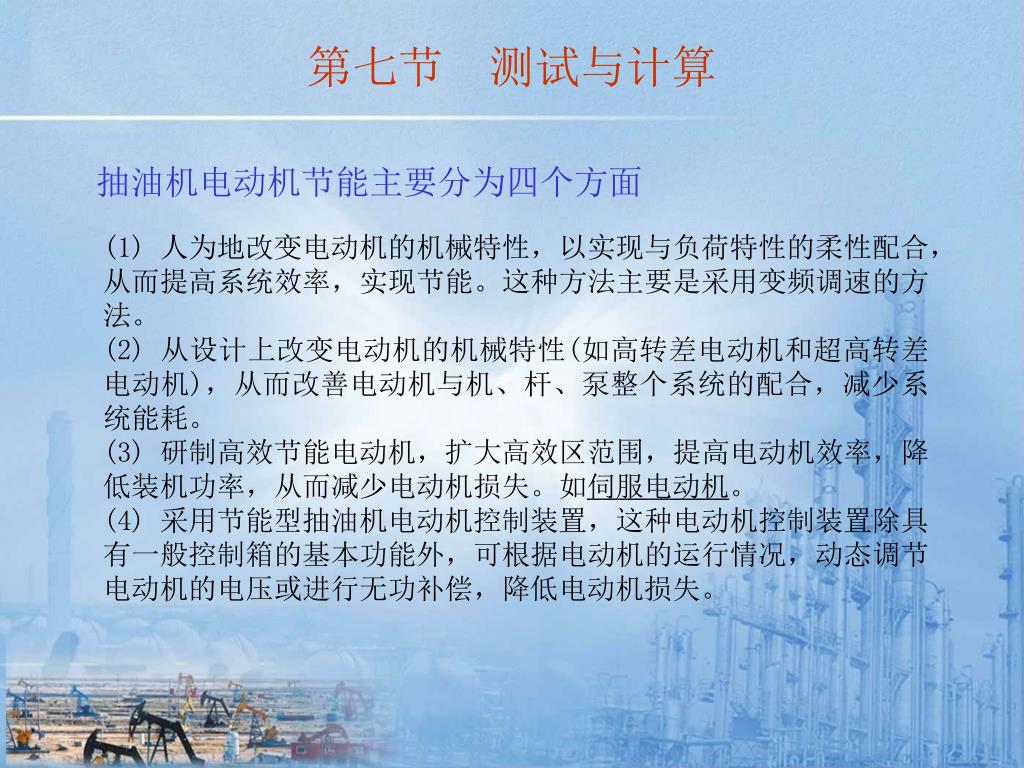

抽油机电动机节能主要分为四个方面

(1) 人为地改变电动机的机械特性,以实现与负荷特性的柔性配合,从而提高系统效率,实现节能。这种方法主要是采用变频调速的方法。

(2) 从设计上改变电动机的机械特性(如高转差电动机和超高转差电动机),从而改善电动机与机、杆、泵整个系统的配合,减少系统能耗。

(3) 研制高效节能电动机,扩大高效区范围,提高电动机效率,降低装机功率,从而减少电动机损失。如伺服电动机。

(4) 采用节能型抽油机电动机控制装置,这种电动机控制装置除具有一般控制箱的基本功能外,可根据电动机的运行情况,动态调节电动机的电压或进行无功补偿,降低电动机损失。

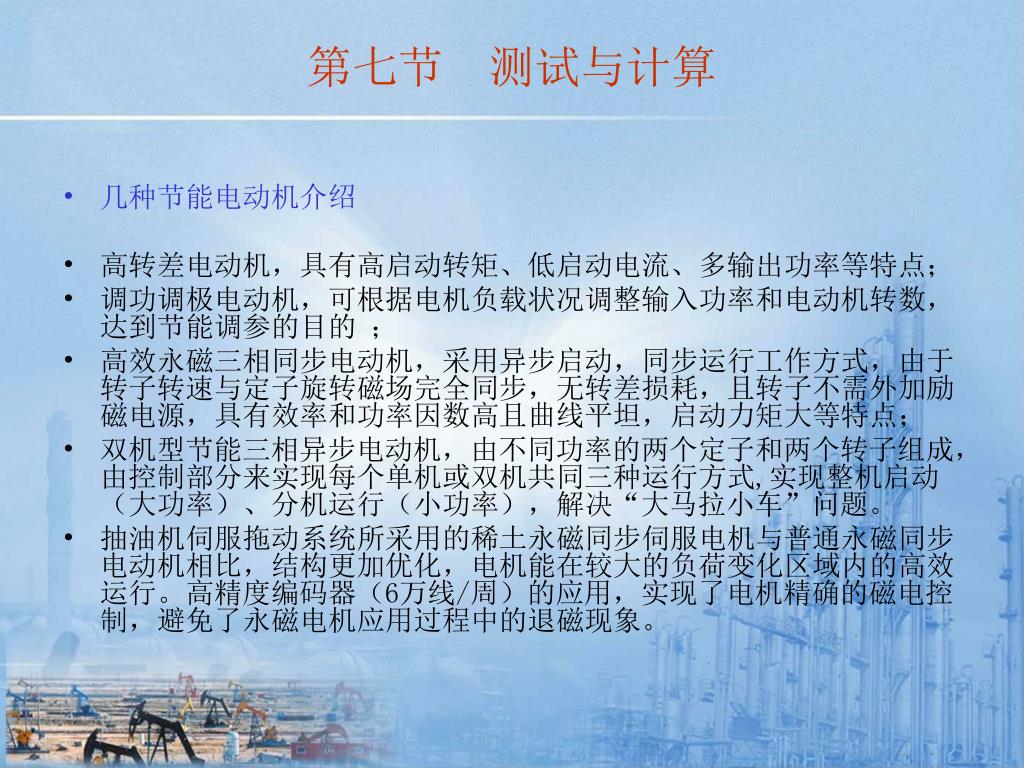

几种节能电动机介绍模拟装置及检测与评价系统的开发研制达到如下目标:

高转差电动机,具有高启动转矩、低启动电流、多输出功率等特点;

调功调极电动机,可根据电机负载状况调整输入功率和电动机转数,达到节能调参的目的 ;

高效永磁三相同步电动机,采用异步启动,同步运行工作方式,由于转子转速与定子旋转磁场完全同步,无转差损耗,且转子不需外加励磁电源,具有效率和功率因数高且曲线平坦,启动力矩大等特点;

双机型节能三相异步电动机,由不同功率的两个定子和两个转子组成,由控制部分来实现每个单机或双机共同三种运行方式,实现整机启动(大功率)、分机运行(小功率),解决“大马拉小车”问题。

抽油机伺服拖动系统所采用的稀土永磁同步伺服电机与普通永磁同步电动机相比,结构更加优化,电机能在较大的负荷变化区域内的高效运行。高精度编码器(6万线/周)的应用,实现了电机精确的磁电控制,避免了永磁电机应用过程中的退磁现象。

第七节 测试与计算

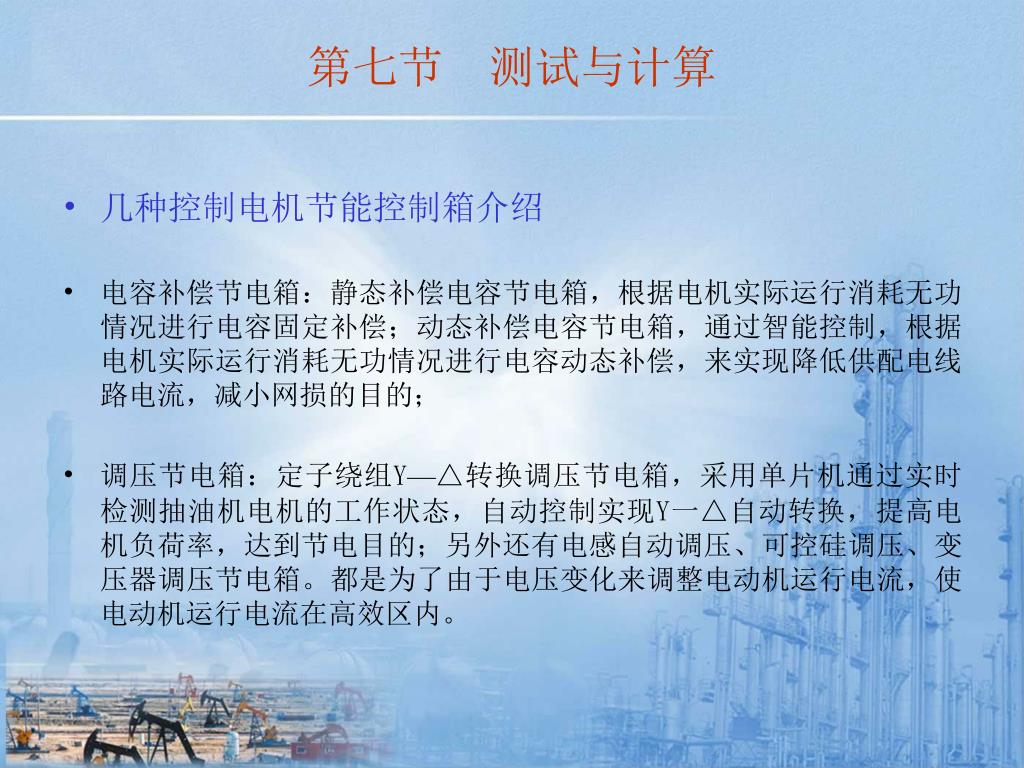

几种控制电机节能控制箱介绍模拟装置及检测与评价系统的开发研制达到如下目标:

电容补偿节电箱:静态补偿电容节电箱,根据电机实际运行消耗无功情况进行电容固定补偿;动态补偿电容节电箱,通过智能控制,根据电机实际运行消耗无功情况进行电容动态补偿,来实现降低供配电线路电流,减小网损的目的;

调压节电箱:定子绕组Y—△转换调压节电箱,采用单片机通过实时检测抽油机电机的工作状态,自动控制实现Y一△自动转换,提高电机负荷率,达到节电目的;另外还有电感自动调压、可控硅调压、变压器调压节电箱。都是为了由于电压变化来调整电动机运行电流,使电动机运行电流在高效区内。

第七节 测试与计算

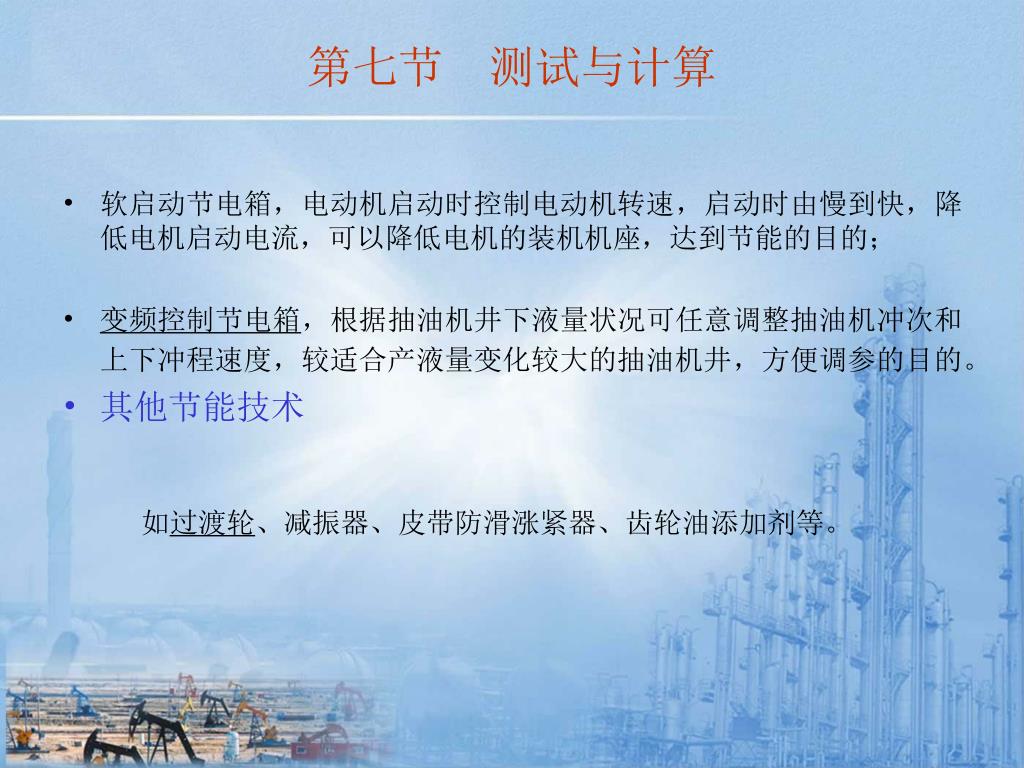

软启动节电箱,电动机启动时控制电动机转速,启动时由慢到快,降低电机启动电流,可以降低电机的装机机座,达到节能的目的;软启动节电箱,电动机启动时控制电动机转速,启动时由慢到快,降低电机启动电流,可以降低电机的装机机座,达到节能的目的;

变频控制节电箱,根据抽油机井下液量状况可任意调整抽油机冲次和上下冲程速度,较适合产液量变化较大的抽油机井,方便调参的目的。

其他节能技术

如过渡轮、减振器、皮带防滑涨紧器、齿轮油添加剂等。

第七节 测试与计算


软启动节电箱,电动机启动时控制电动机转速,启动时由慢到快,降低电机启动电流,可以降低电机的装机机座,达到节能的目的;4)节电率的计算

对系统的有功节电率按下式计算:

第七节 测试与计算

式中:

ξjy——有功节电率,用百分数表示;

W1——应用节能产品前吨液百米提升高度有功耗电量,单位为千瓦时每百米吨[kW·h/(102m·t)];

W2——应用节能产品后吨液百米提升高度有功耗电量,单位为千瓦时每百米吨[kW·h/(102m·t)]。


第七节 测试与计算软启动节电箱,电动机启动时控制电动机转速,启动时由慢到快,降低电机启动电流,可以降低电机的装机机座,达到节能的目的;

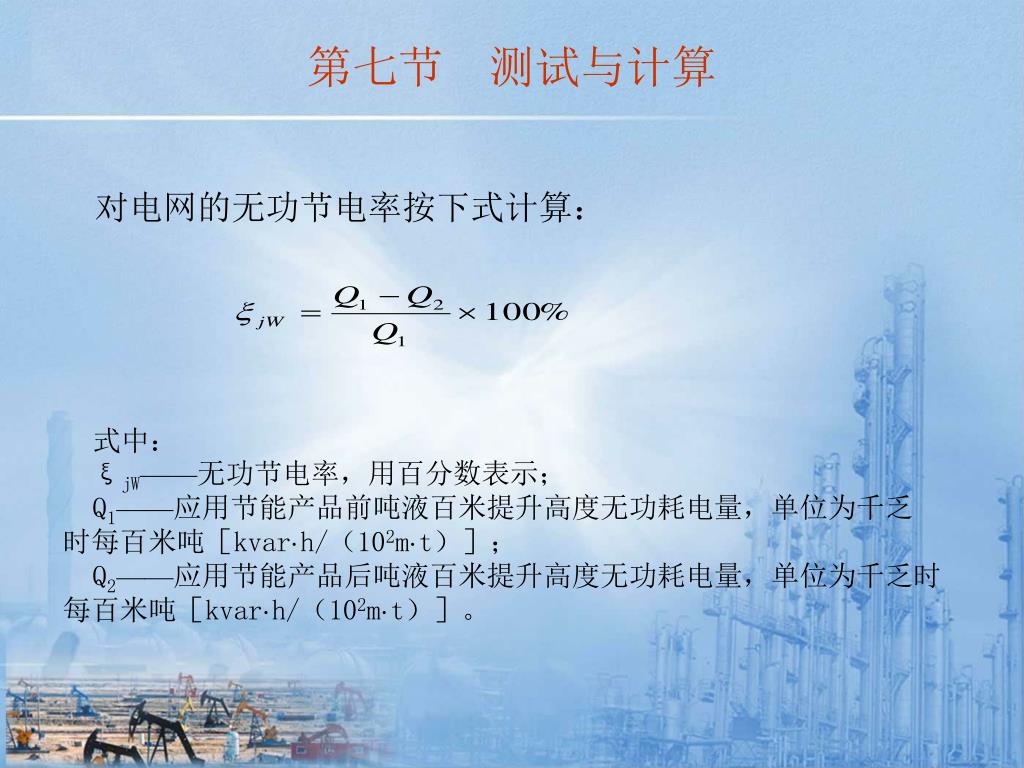

对电网的无功节电率按下式计算:

式中:

ξjW——无功节电率,用百分数表示;

Q1——应用节能产品前吨液百米提升高度无功耗电量,单位为千乏 时每百米吨[kvar·h/(102m·t)];

Q2——应用节能产品后吨液百米提升高度无功耗电量,单位为千乏时每百米吨[kvar·h/(102m·t)]。


第七节 测试与计算软启动节电箱,电动机启动时控制电动机转速,启动时由慢到快,降低电机启动电流,可以降低电机的装机机座,达到节能的目的;

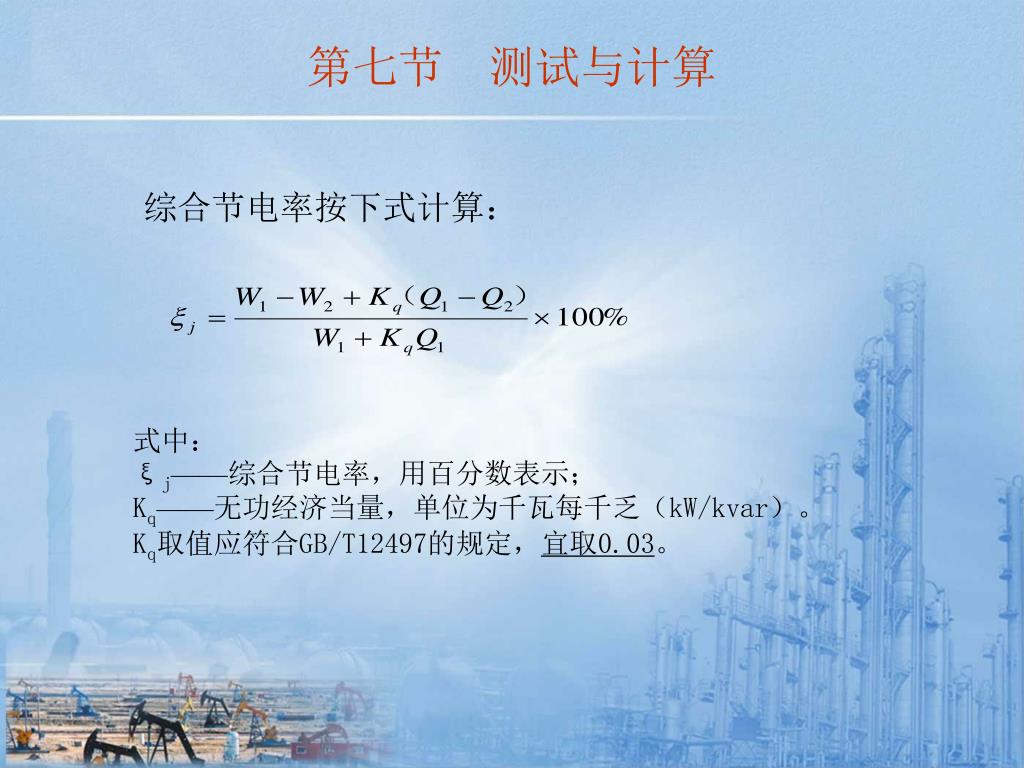

综合节电率按下式计算:

式中:

ξj——综合节电率,用百分数表示;

Kq——无功经济当量,单位为千瓦每千乏(kW/kvar)。

Kq取值应符合GB/T12497的规定,宜取0.03。

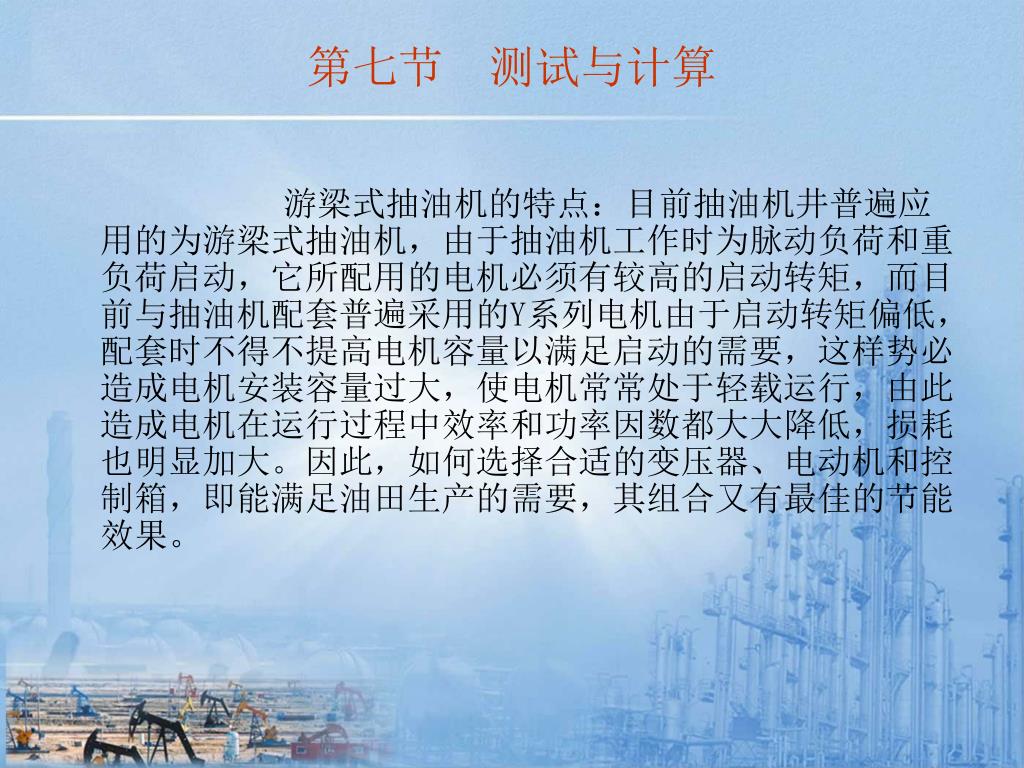

游梁式抽油机的特点:目前抽油机井普遍应用的为游梁式抽油机,由于抽油机工作时为脉动负荷和重负荷启动,它所配用的电机必须有较高的启动转矩,而目前与抽油机配套普遍采用的游梁式抽油机的特点:目前抽油机井普遍应用的为游梁式抽油机,由于抽油机工作时为脉动负荷和重负荷启动,它所配用的电机必须有较高的启动转矩,而目前与抽油机配套普遍采用的Y系列电机由于启动转矩偏低,配套时不得不提高电机容量以满足启动的需要,这样势必造成电机安装容量过大,使电机常常处于轻载运行,由此造成电机在运行过程中效率和功率因数都大大降低,损耗也明显加大。因此,如何选择合适的变压器、电动机和控制箱,即能满足油田生产的需要,其组合又有最佳的节能效果。

第七节 测试与计算

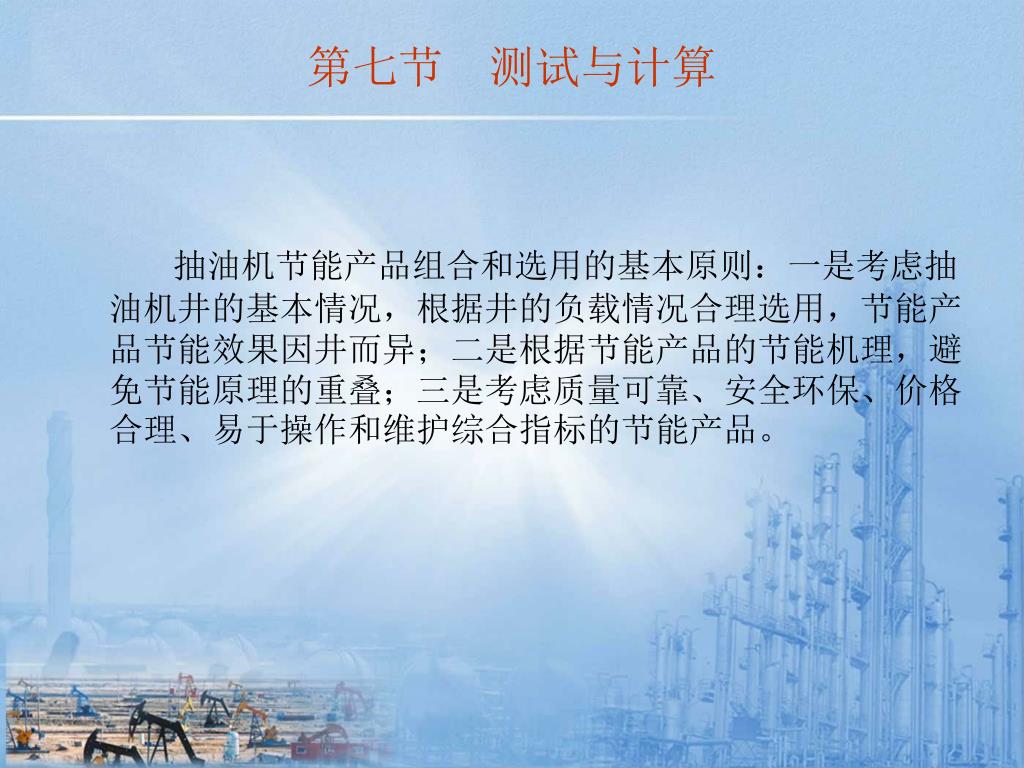

抽油机节能产品组合和选用的基本原则:一是考虑抽油机井的基本情况,根据井的负载情况合理选用,节能产品节能效果因井而异;二是根据节能产品的节能机理,避免节能原理的重叠;三是考虑质量可靠、安全环保、价格合理、易于操作和维护综合指标的节能产品。抽油机节能产品组合和选用的基本原则:一是考虑抽油机井的基本情况,根据井的负载情况合理选用,节能产品节能效果因井而异;二是根据节能产品的节能机理,避免节能原理的重叠;三是考虑质量可靠、安全环保、价格合理、易于操作和维护综合指标的节能产品。

第七节 测试与计算

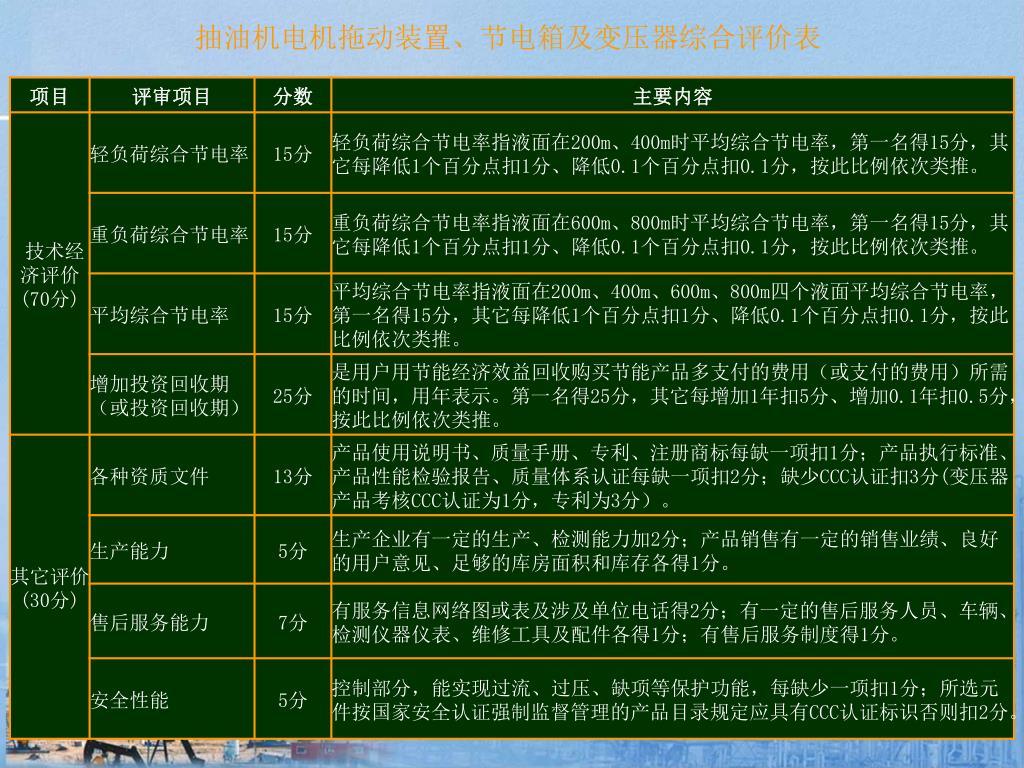

抽油机电机拖动装置、节电箱及变压器综合评价表抽油机电机拖动装置、节电箱及变压器综合评价表


第七节 测试与计算抽油机电机拖动装置、节电箱及变压器综合评价表

下面举两个例子,一是2006年大庆油田采油九厂模拟井的测试结果,二是2007年现场测试评价结果,两次结果基本吻合。

2006年大庆油田对31个节能拖动装置在水力模拟试验井测试效果如下图:节能效果较好的拖动装置(电动机+控制箱)有高转差、多功率、永磁电动机。

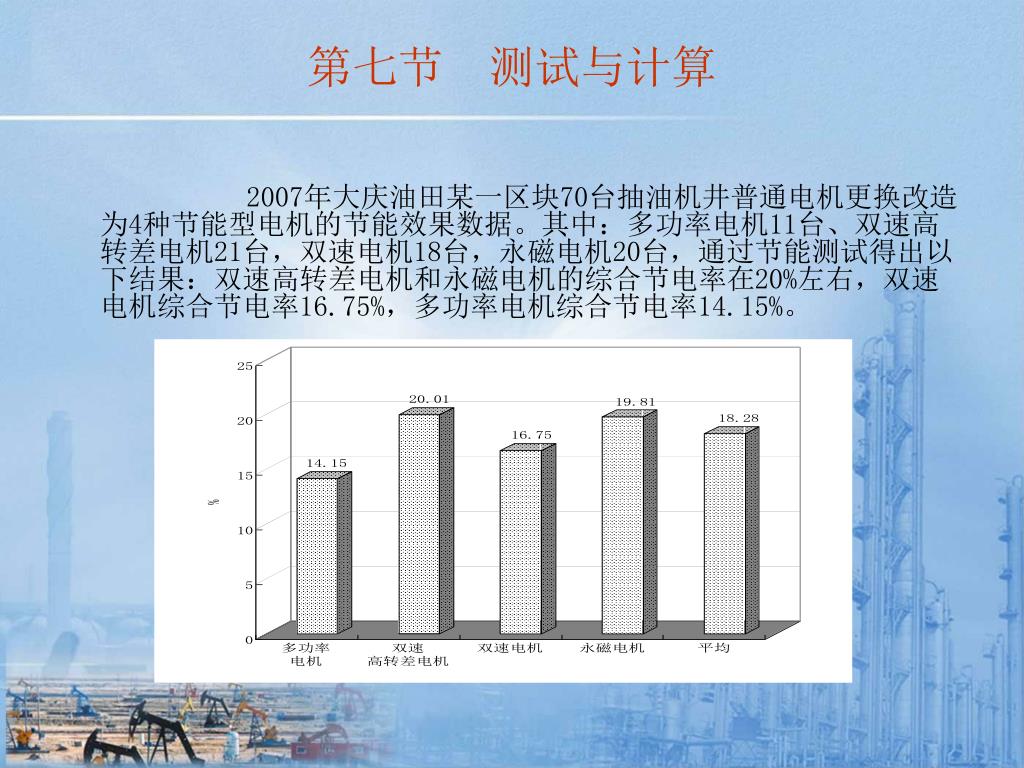

2007抽油机电机拖动装置、节电箱及变压器综合评价表年大庆油田某一区块70台抽油机井普通电机更换改造为4种节能型电机的节能效果数据。其中:多功率电机11台、双速高转差电机21台,双速电机18台,永磁电机20台,通过节能测试得出以下结果:双速高转差电机和永磁电机的综合节电率在20%左右,双速电机综合节电率16.75%,多功率电机综合节电率14.15%。

第七节 测试与计算


第七节 测试与计算抽油机电机拖动装置、节电箱及变压器综合评价表

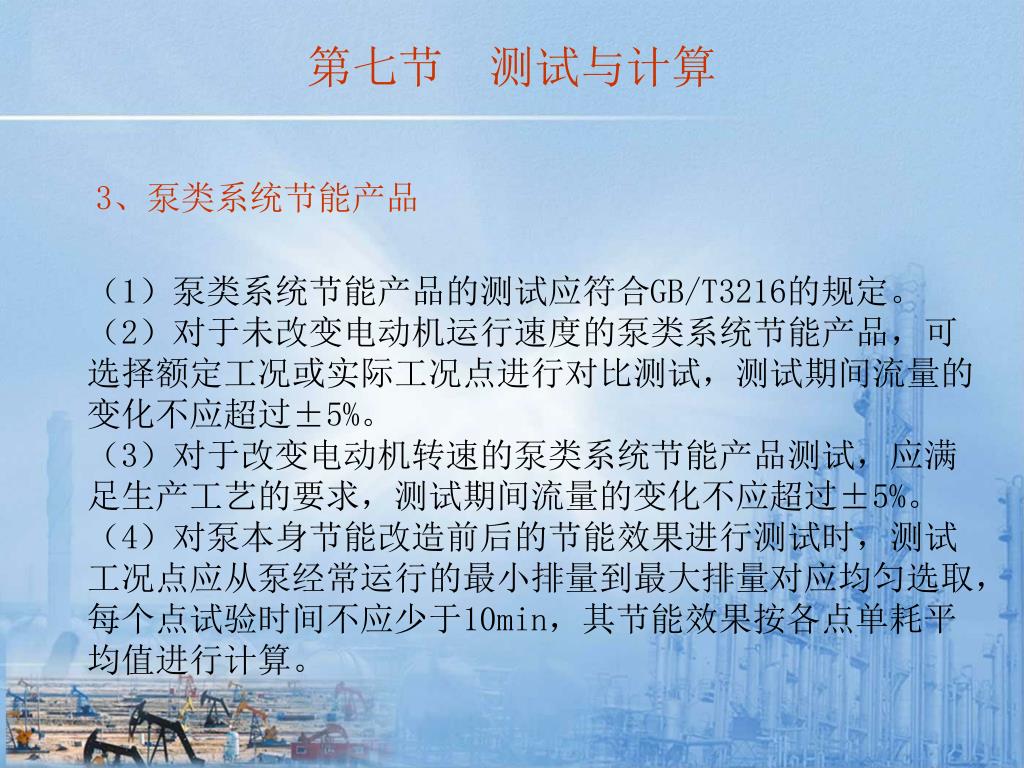

3、泵类系统节能产品

(1)泵类系统节能产品的测试应符合GB/T3216的规定。

(2)对于未改变电动机运行速度的泵类系统节能产品,可选择额定工况或实际工况点进行对比测试,测试期间流量的变化不应超过±5%。

(3)对于改变电动机转速的泵类系统节能产品测试,应满足生产工艺的要求,测试期间流量的变化不应超过±5%。

(4)对泵本身节能改造前后的节能效果进行测试时,测试工况点应从泵经常运行的最小排量到最大排量对应均匀选取,每个点试验时间不应少于10min,其节能效果按各点单耗平均值进行计算。


50抽油机电机拖动装置、节电箱及变压器综合评价表

80

H

Q-H

η%

24

Q-η

400

Pa

Q-Pa

0

0

0

Q

120

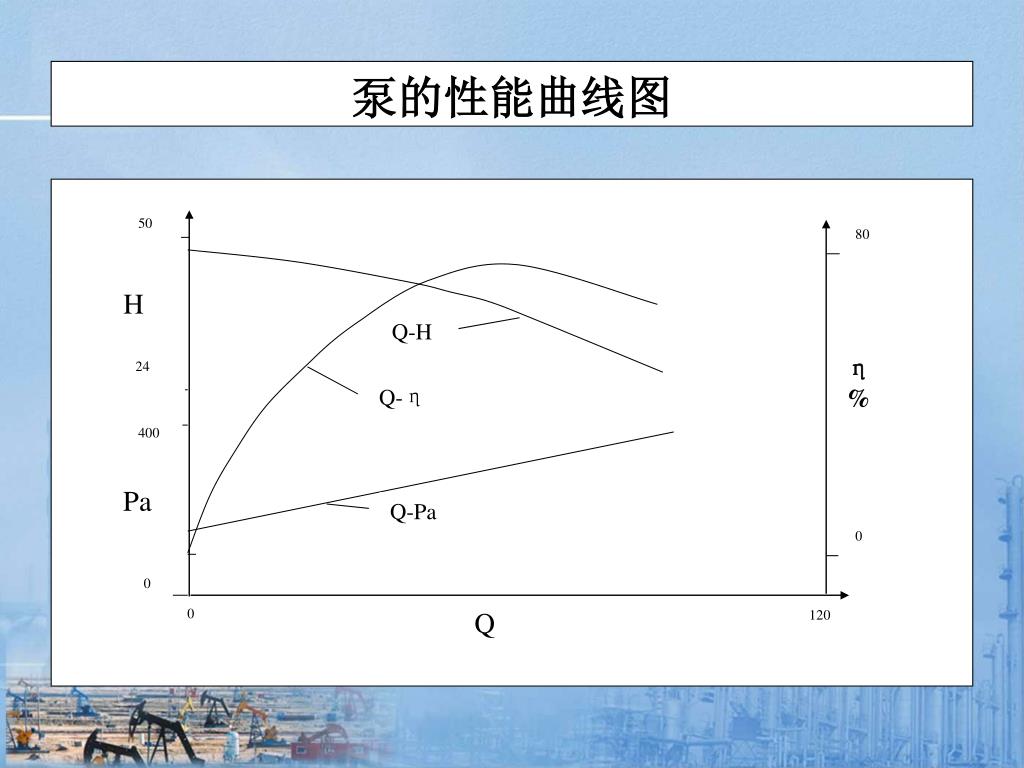

泵的性能曲线图

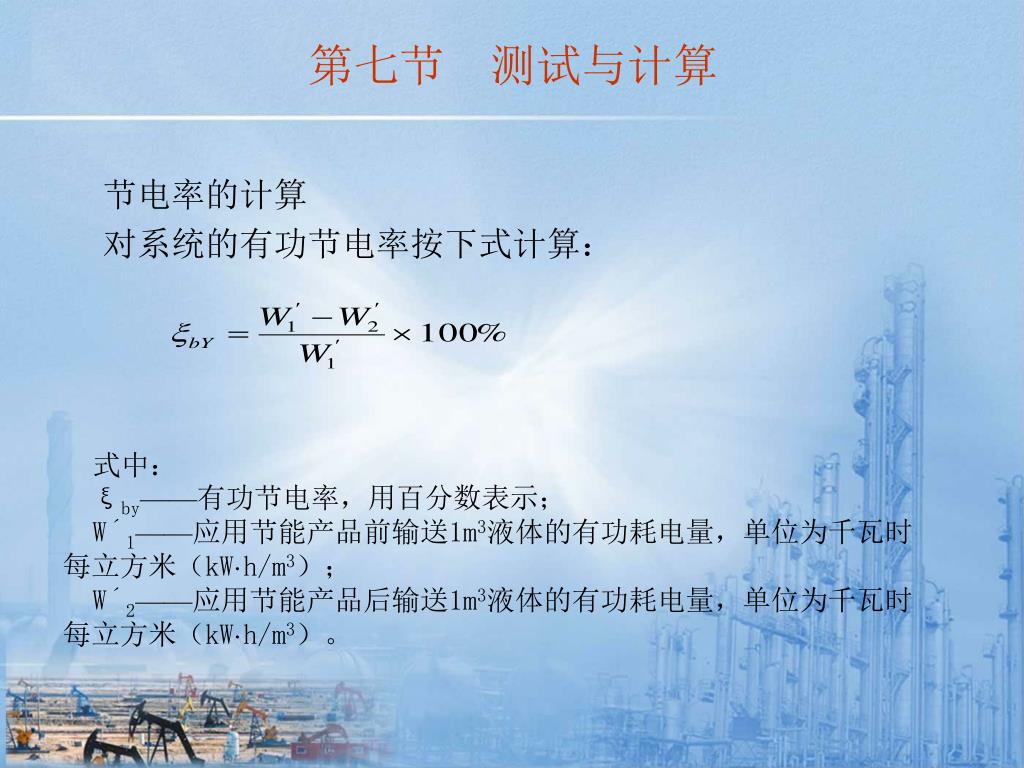

节电率的计算 抽油机电机拖动装置、节电箱及变压器综合评价表

对系统的有功节电率按下式计算:

第七节 测试与计算

式中:

ξby——有功节电率,用百分数表示;

Wˊ1——应用节能产品前输送1m3液体的有功耗电量,单位为千瓦时每立方米(kW·h/m3);

Wˊ2——应用节能产品后输送1m3液体的有功耗电量,单位为千瓦时每立方米(kW·h/m3)。

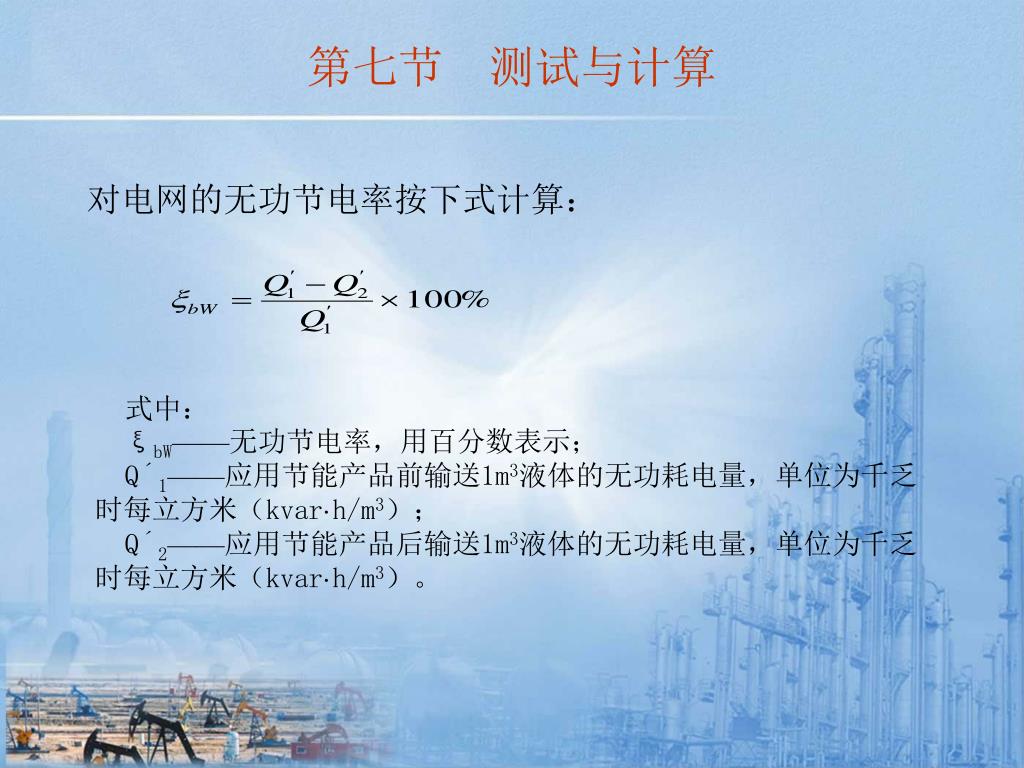

对电网的无功节电率按下式计算: 抽油机电机拖动装置、节电箱及变压器综合评价表

第七节 测试与计算

式中:

ξbW——无功节电率,用百分数表示;

Qˊ1——应用节能产品前输送1m3液体的无功耗电量,单位为千乏时每立方米(kvar·h/m3);

Qˊ2——应用节能产品后输送1m3液体的无功耗电量,单位为千乏时每立方米(kvar·h/m3)。

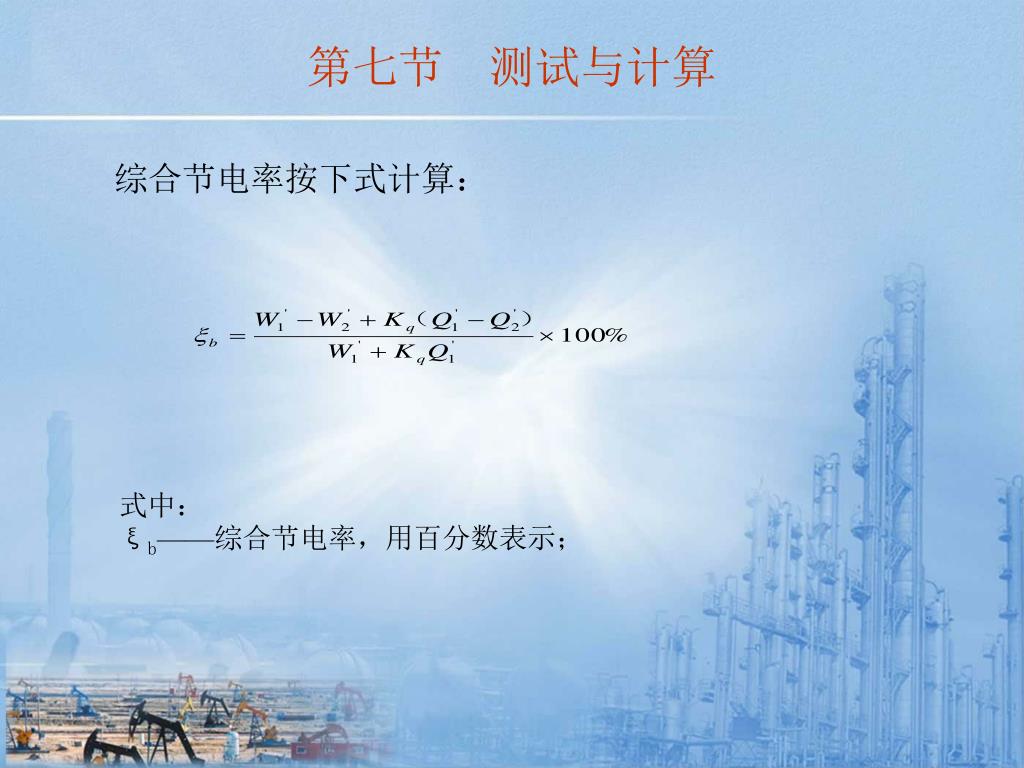

综合节电率按下式计算: 抽油机电机拖动装置、节电箱及变压器综合评价表

第七节 测试与计算

式中:

ξb——综合节电率,用百分数表示;


第七节 测试与计算抽油机电机拖动装置、节电箱及变压器综合评价表

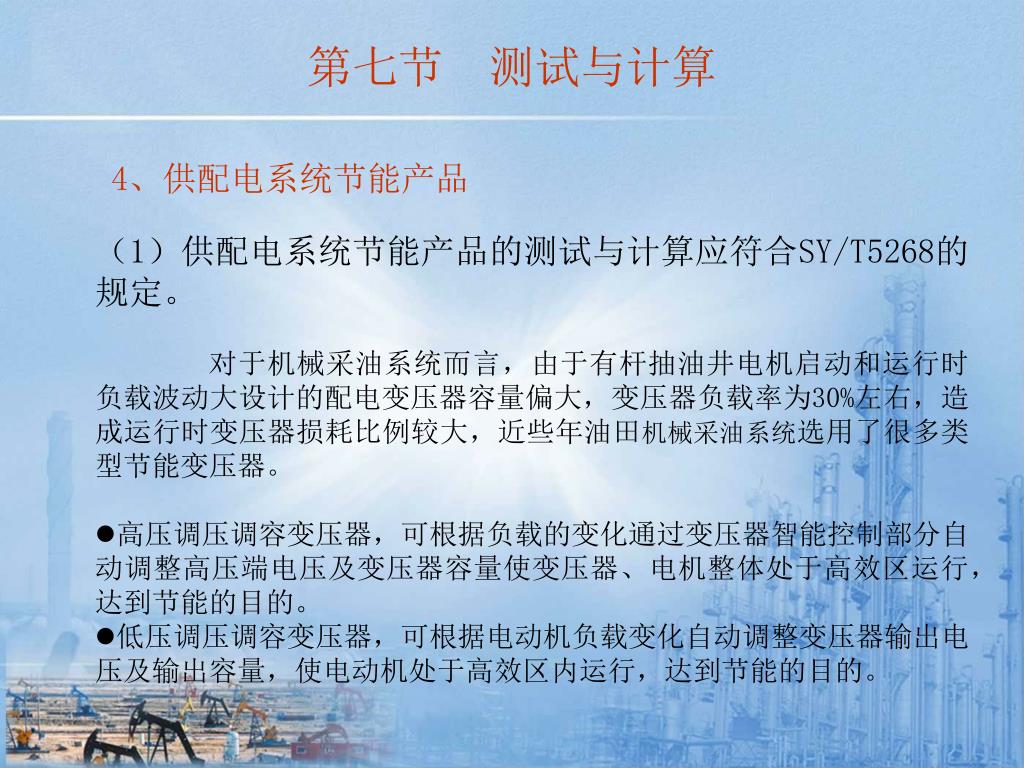

4、供配电系统节能产品

  • (1)供配电系统节能产品的测试与计算应符合SY/T5268的规定。

  • 对于机械采油系统而言,由于有杆抽油井电机启动和运行时负载波动大设计的配电变压器容量偏大,变压器负载率为30%左右,造成运行时变压器损耗比例较大,近些年油田机械采油系统选用了很多类型节能变压器。

  • 高压调压调容变压器,可根据负载的变化通过变压器智能控制部分自动调整高压端电压及变压器容量使变压器、电机整体处于高效区运行,达到节能的目的。

  • 低压调压调容变压器,可根据电动机负载变化自动调整变压器输出电压及输出容量,使电动机处于高效区内运行,达到节能的目的。

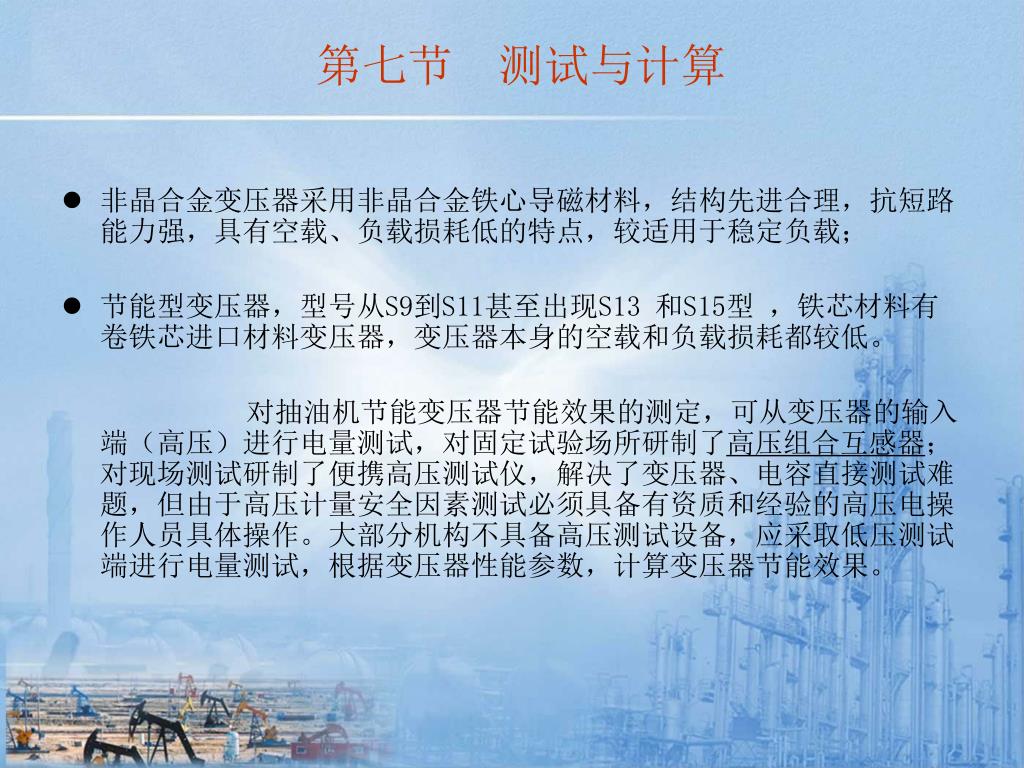

非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;

节能型变压器,型号从S9到S11甚至出现S13 和S15型 ,铁芯材料有卷铁芯进口材料变压器,变压器本身的空载和负载损耗都较低。

对抽油机节能变压器节能效果的测定,可从变压器的输入端(高压)进行电量测试,对固定试验场所研制了高压组合互感器;对现场测试研制了便携高压测试仪,解决了变压器、电容直接测试难题,但由于高压计量安全因素测试必须具备有资质和经验的高压电操作人员具体操作。大部分机构不具备高压测试设备,应采取低压测试端进行电量测试,根据变压器性能参数,计算变压器节能效果。

第七节 测试与计算


第七节 测试与计算非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;

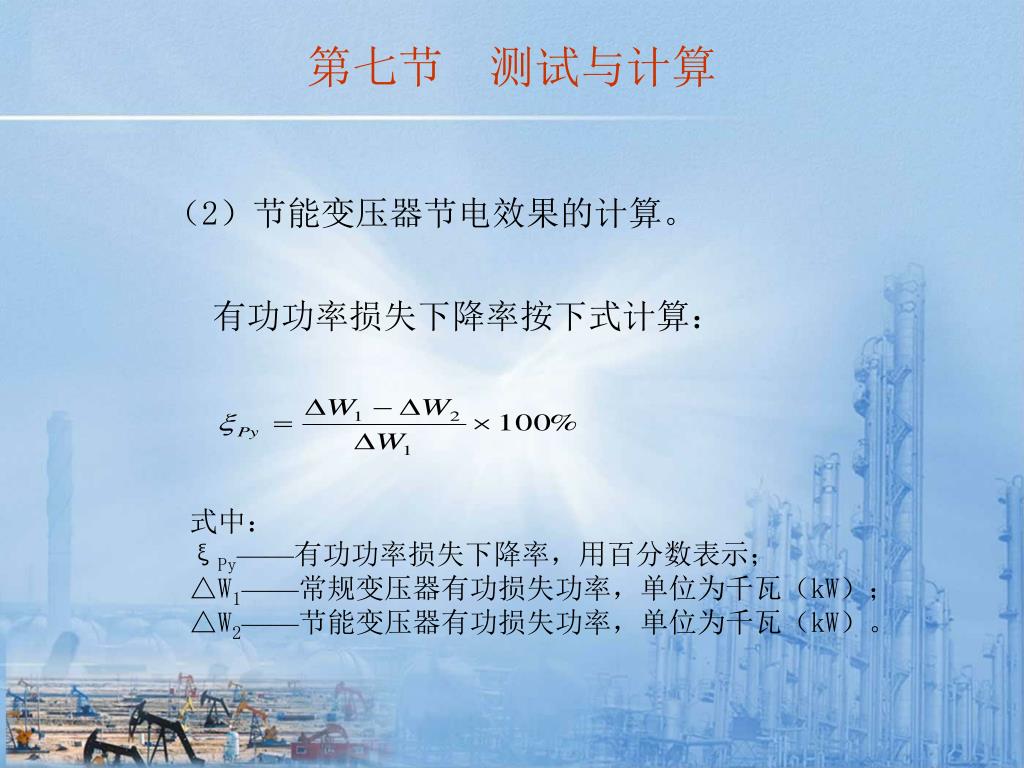

(2)节能变压器节电效果的计算。

有功功率损失下降率按下式计算:

式中:

ξPy——有功功率损失下降率,用百分数表示;

△W1——常规变压器有功损失功率,单位为千瓦(kW);

△W2——节能变压器有功损失功率,单位为千瓦(kW)。

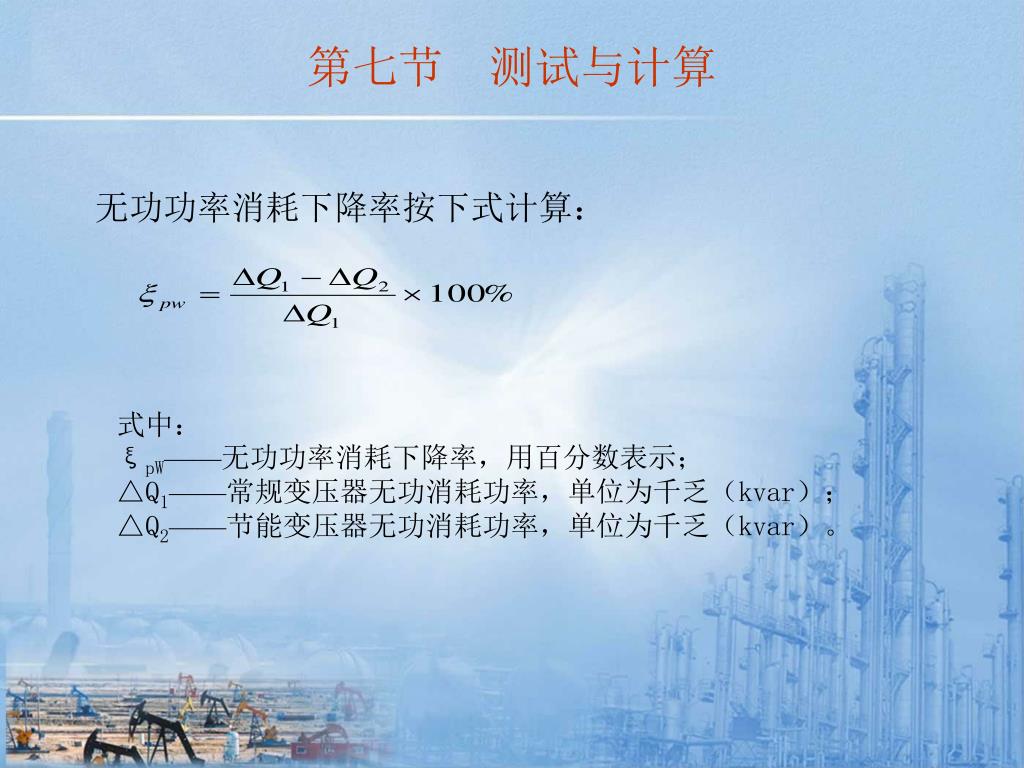

无功功率消耗下降率按下式计算: 非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;

第七节 测试与计算

式中:

ξpW——无功功率消耗下降率,用百分数表示;

△Q1——常规变压器无功消耗功率,单位为千乏(kvar);

△Q2——节能变压器无功消耗功率,单位为千乏(kvar)。

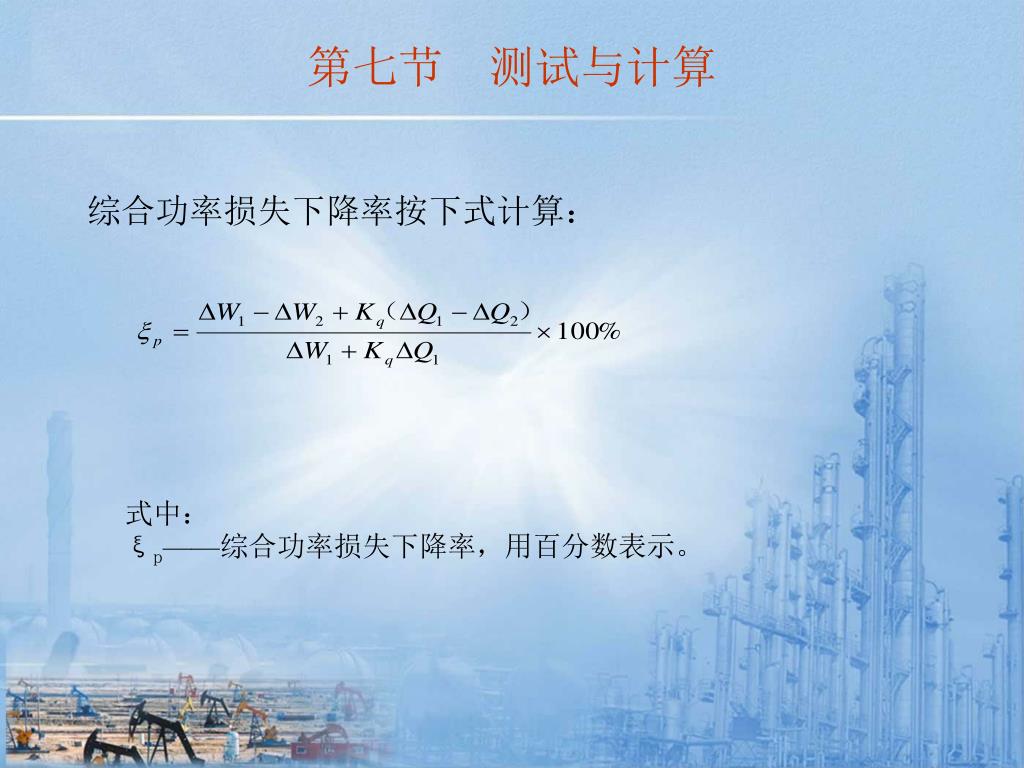

综合功率损失下降率按下式计算: 非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;

第七节 测试与计算

式中:

ξp——综合功率损失下降率,用百分数表示。

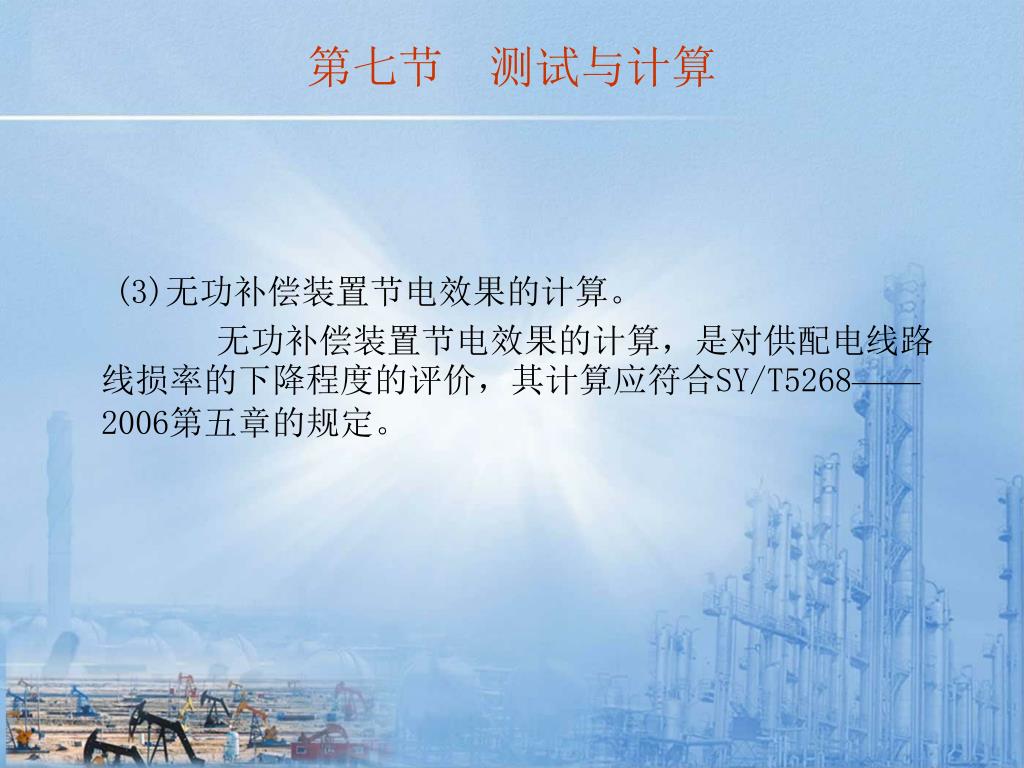

(3)非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;无功补偿装置节电效果的计算。

无功补偿装置节电效果的计算,是对供配电线路线损率的下降程度的评价,其计算应符合SY/T5268——2006第五章的规定。

第七节 测试与计算

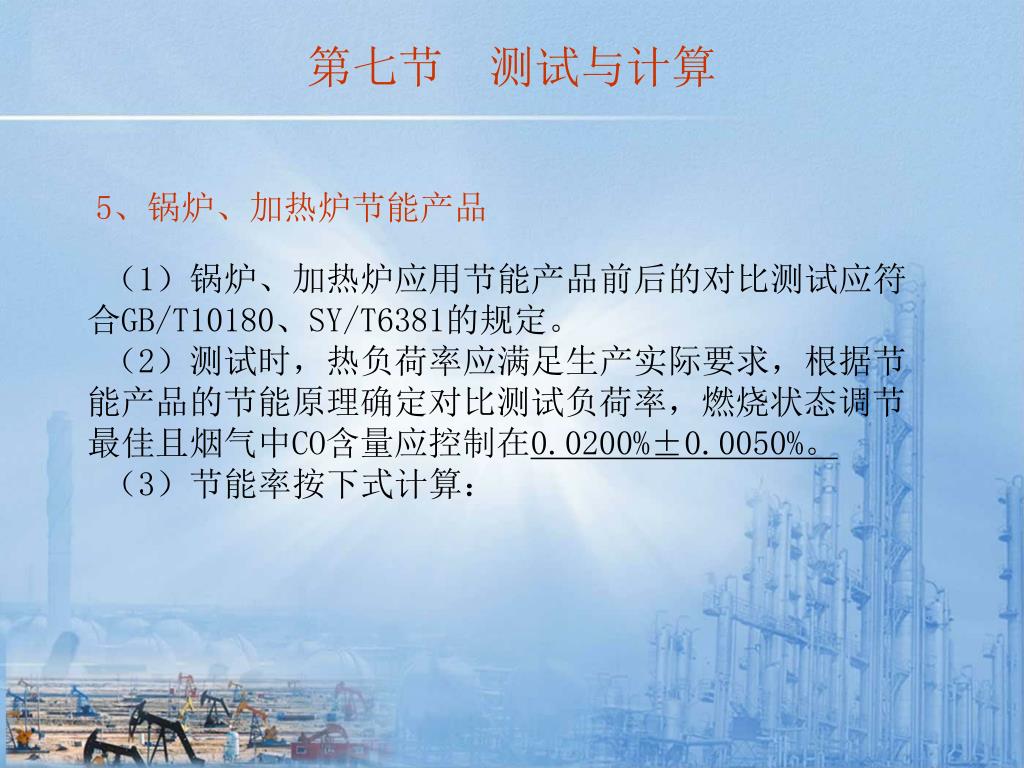

5非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;、锅炉、加热炉节能产品

第七节 测试与计算

(1)锅炉、加热炉应用节能产品前后的对比测试应符合GB/T10180、SY/T6381的规定。

(2)测试时,热负荷率应满足生产实际要求,根据节能产品的节能原理确定对比测试负荷率,燃烧状态调节最佳且烟气中CO含量应控制在0.0200%±0.0050%。

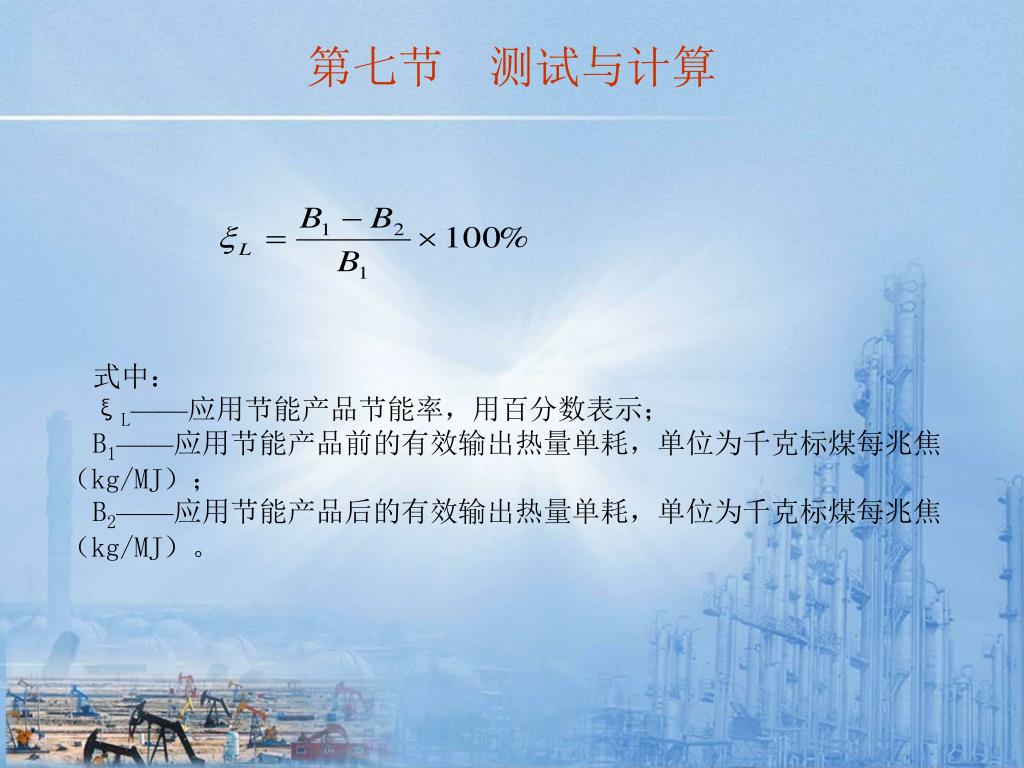

(3)节能率按下式计算:


第七节 测试与计算非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;

式中:

ξL——应用节能产品节能率,用百分数表示;

B1——应用节能产品前的有效输出热量单耗,单位为千克标煤每兆焦(kg/MJ);

B2——应用节能产品后的有效输出热量单耗,单位为千克标煤每兆焦(kg/MJ)。


燃气燃烧器综合评价表 非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;


6非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;、长输管道节能产品

第七节 测试与计算

(1)长输管道节能产品的前后对比测试应在稳定情况下进行,测试时输油干线压力波动不应大于±5%,温度变化不应大于±0.5℃,流量变化不应大于±5%。

(2)节能率按下式计算:


式中:非晶合金变压器采用非晶合金铁心导磁材料,结构先进合理,抗短路能力强,具有空载、负载损耗低的特点,较适用于稳定负载;

ξg——应用节能产品节能率,用百分数表示;

E1——应用节能产品前的输液单位能耗,单位为千焦每万吨千米[kJ/(104t·km)];

E2——应用节能产品后的输液单位能耗,单位为千焦每万吨千米[kJ/(104t·km)]。

第七节 测试与计算
