  1. Geologische Arbeitsmethoden Kapitel 2 Geologische Karten 1, horizontale Lagerung

  2. Nicht immer Horizontal...

  3. Was ist eine Schicht ? • Horizontale Ablagerung von Sedimenten • Unterschiede in Korngroesse • Unterschiede in Materialbestand • Verwitterung verschieden schnell Maechtigkeit einer Schicht ist der kürzeste Abstand zwischen den Schichtflächen..

  4. Horizontale Schichtung

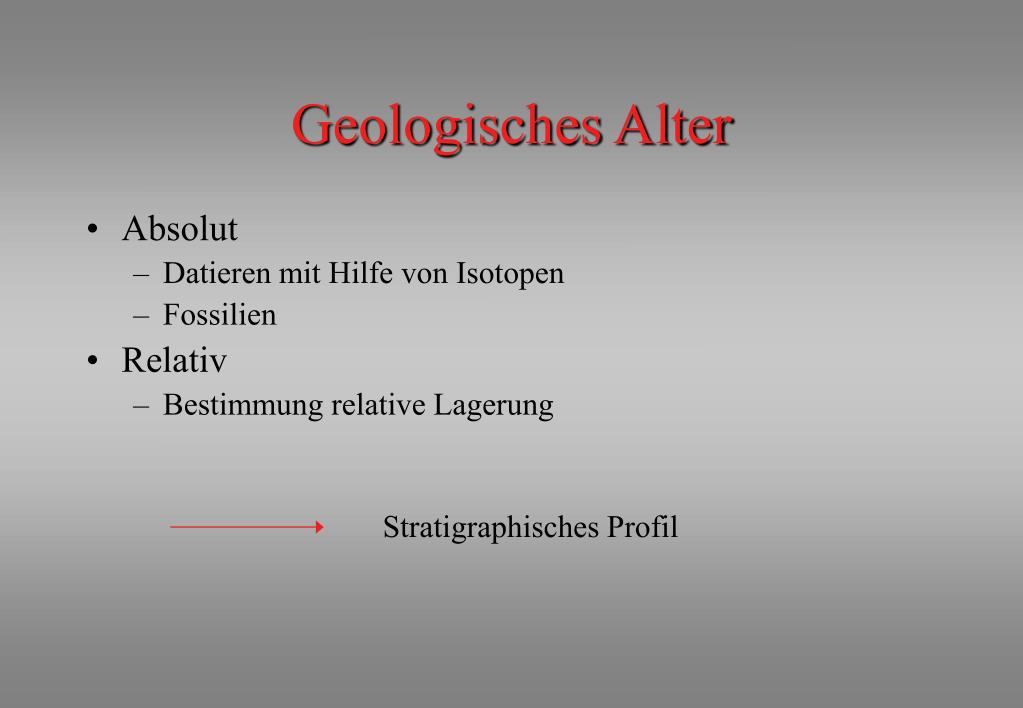

  5. Geologisches Alter • Absolut • Datieren mit Hilfe von Isotopen • Fossilien • Relativ • Bestimmung relative Lagerung Stratigraphisches Profil

  6. Beispiel Stratigraphisches Profil Name Alter Legende Unterteilung Lokation Profile Beus and Morales, 1990

  7. Farben- und Zeichenerklärung (Legende) Gesteinseinheiten Jung Alt Bons, 2002

  8. Farbkodierung • Jeder Einheit hat eine eigene Farbe & Muster Quartär: gelb Tertiär: orange Kreide: hellgrün Jura: blau Trias: grün Paläozoikum: meist trübe farben Intrusionen und Vulkanite: rosa, rot, orange • Muster • Kalk • Granit • Gneis Bons, 2002

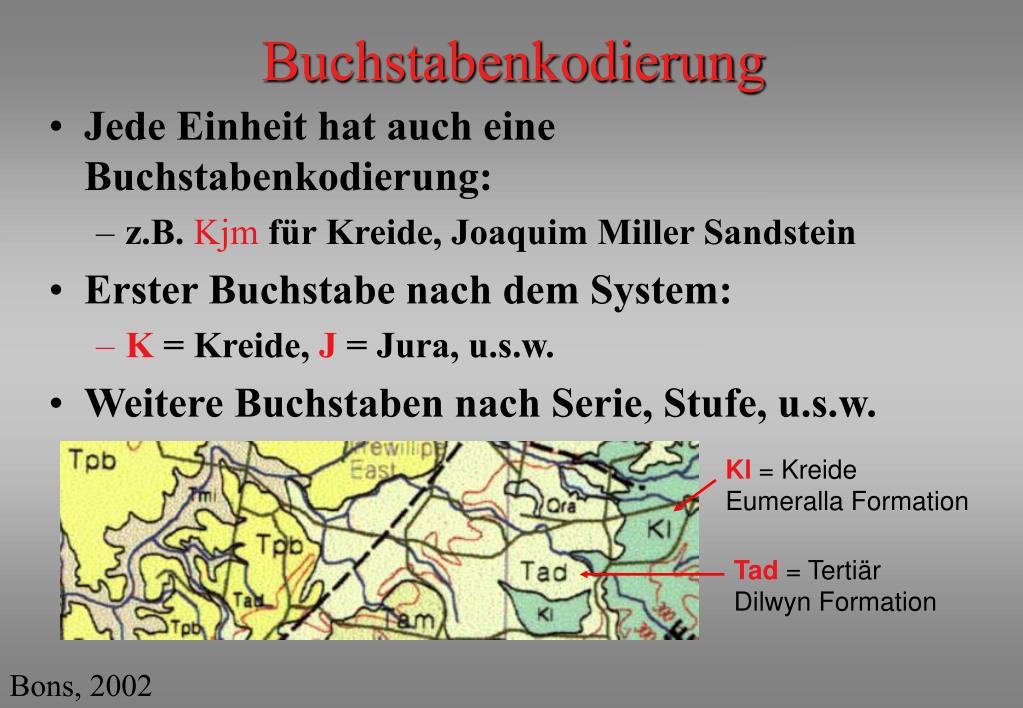

  9. Kl= Kreide Eumeralla Formation Tad = Tertiär Dilwyn Formation Buchstabenkodierung • Jede Einheit hat auch eine Buchstabenkodierung: • z.B. Kjm für Kreide, Joaquim Miller Sandstein • Erster Buchstabe nach dem System: • K = Kreide, J = Jura, u.s.w. • Weitere Buchstaben nach Serie, Stufe, u.s.w. Bons, 2002

  10. Linien • Linien trennen die Gesteinseinheiten • Störungen/Verwerfungen werden mit dickeren Linien angegeben • Auch Spuren von Mulden und Sätteln können mit Linien und dazugehörenden Symbolen angegeben werden • Strichelungen stellen die Sicherheit der Angabe dar interpretiert beobachtet Bons, 2002

  11. Vulkan- Krater Symbole & Zeichen • Symbole & Zeichen werden in einer Zeichenerklärung erläutert Bons, 2002

  12. Das Profil zeigt die strukturelle Situation Bons, 2002

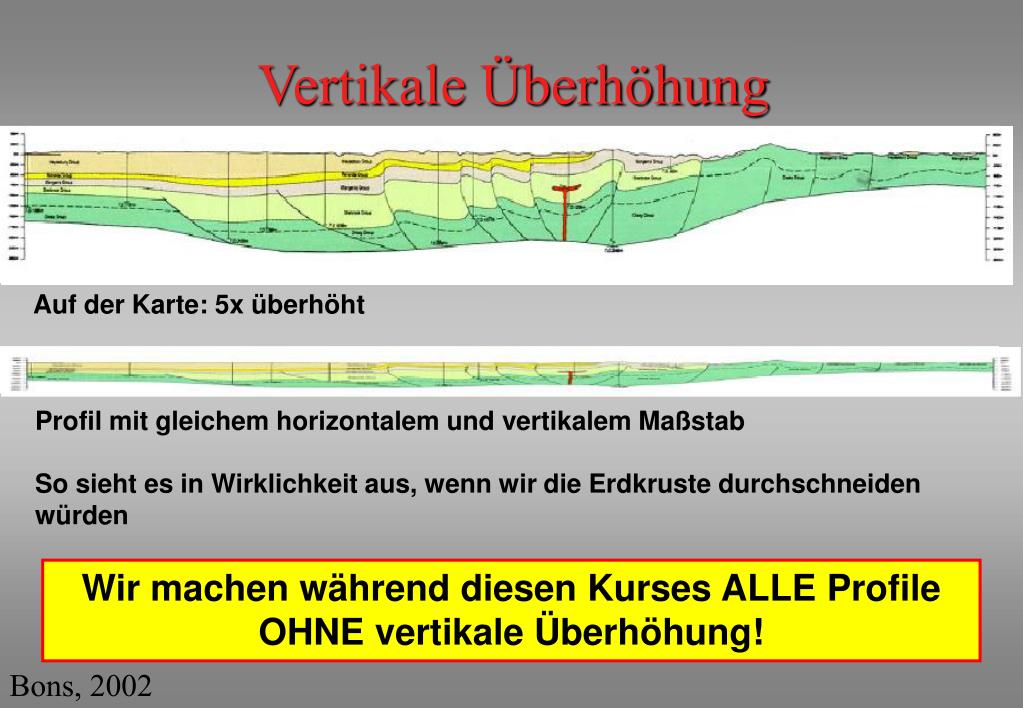

  13. Vertikale Überhöhung Auf der Karte: 5x überhöht Profil mit gleichem horizontalem und vertikalem Maßstab So sieht es in Wirklichkeit aus, wenn wir die Erdkruste durchschneiden würden Wir machen während diesen Kurses ALLE Profile OHNE vertikale Überhöhung! Bons, 2002

  14. Strukturen in der Karte

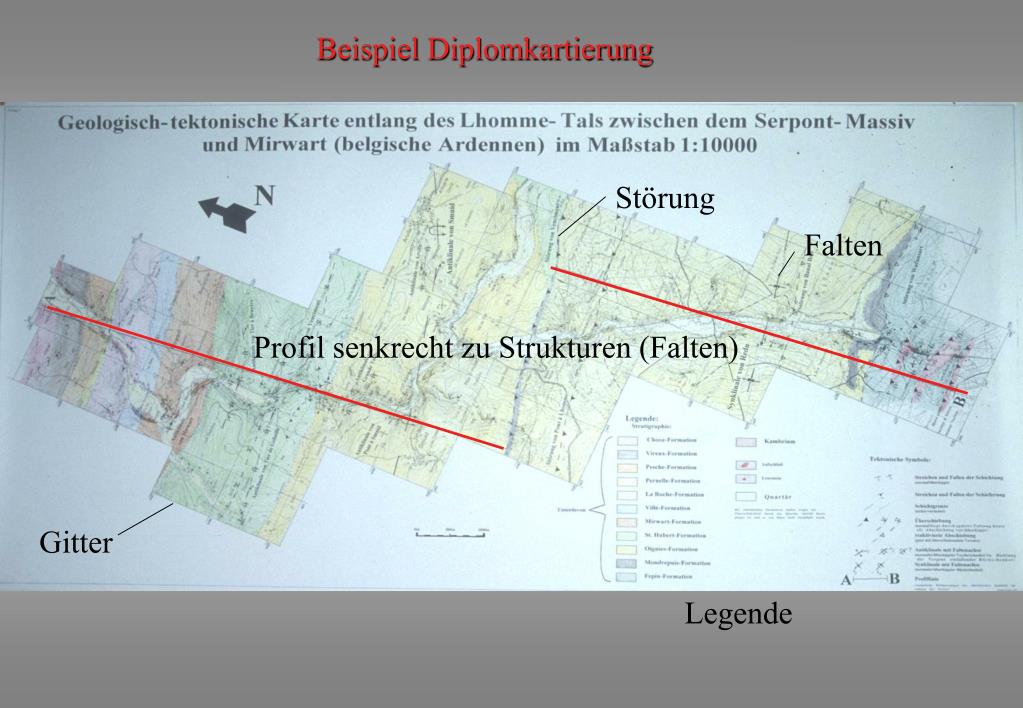

  15. Beispiel Diplomkartierung Störung Falten Profil senkrecht zu Strukturen (Falten) Gitter Legende

  16. kartierte Oberfläche

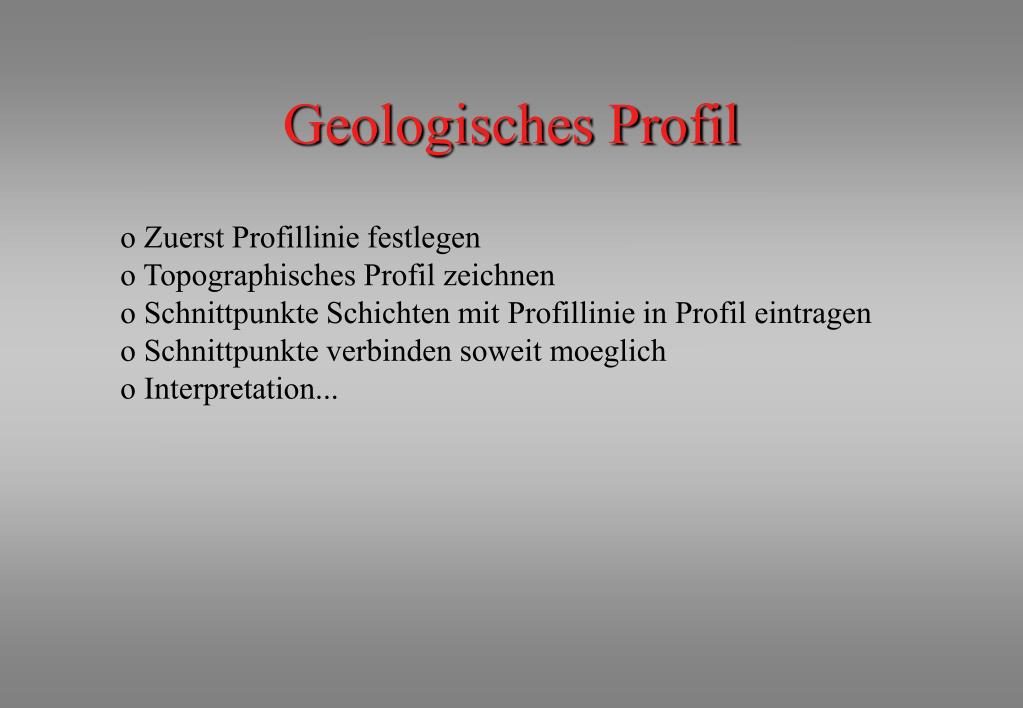

  17. Geologisches Profil • Zuerst Profillinie festlegen • Topographisches Profil zeichnen • Schnittpunkte Schichten mit Profillinie in Profil eintragen • Schnittpunkte verbinden soweit moeglich • Interpretation...

  18. 200 500 m A B A A B B 600 600 500 m 500 m 400 400 200 200 5. Hilfslinien ausradieren A B 300 500 500 400 300 700 400 600 600 Bons, 2002

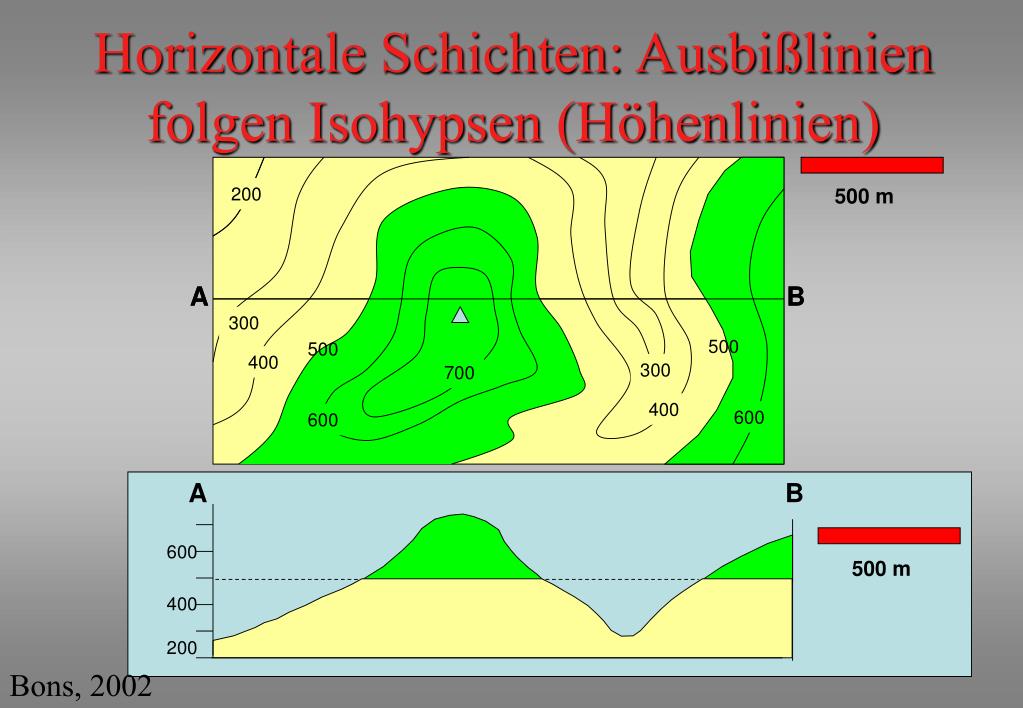

  19. Horizontale Schichten: Ausbißlinien folgen Isohypsen (Höhenlinien) 200 500 m A A B B 300 500 500 400 300 700 400 600 600 A B 600 500 m 400 200 Bons, 2002

  20. Grand Canyon

  21. Geologic column Beus and Morales, 1990

  22. Coconino Sandstone Hermit Shale

  23. Erosions Profile

  24. Plateaus im Canyon
