Presentation Transcript


3850753

實驗六 : 以希特夫法測離子遷移數

組員:

49912039 陳冠宇 目的、原理

49912054 劉幸豪 藥品儀器、實驗步驟

49912047 傅均溢 數據處理


Purpose

Purpose


3850753

  • 了解何謂離子遷移數

  • 以希特夫法來測量硝酸銀水溶液中

    銀離子的遷移數


Theory

Theory


3850753

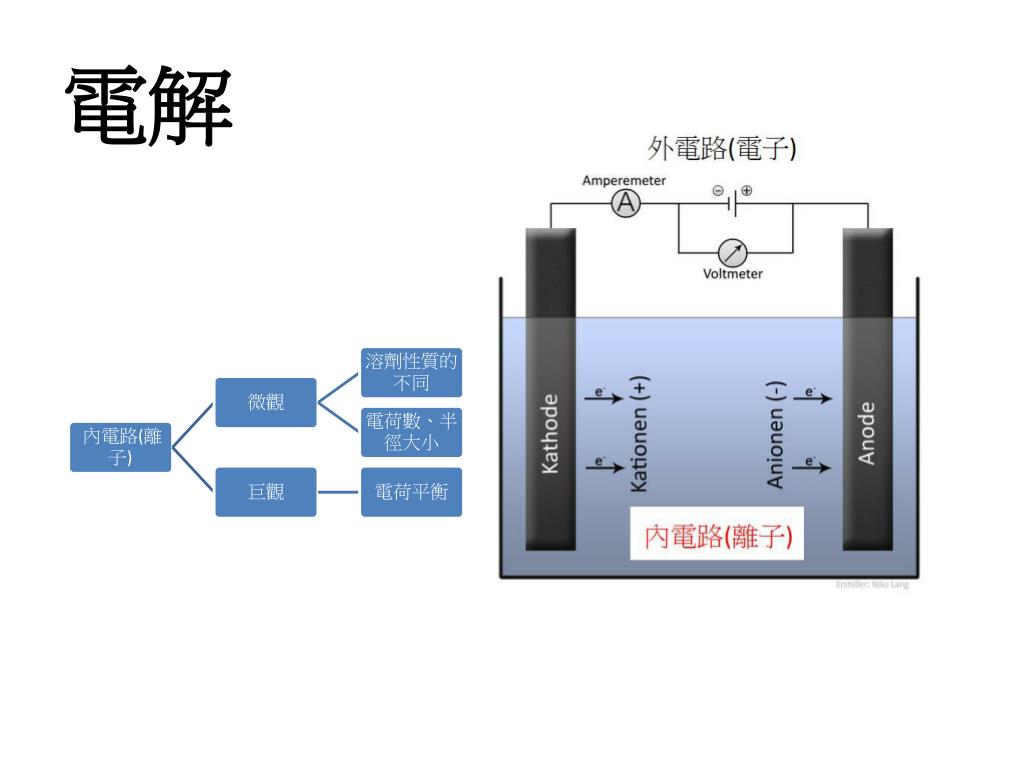

電解


3850753

離子移動率:離子於單位電場內的移動速率


3850753

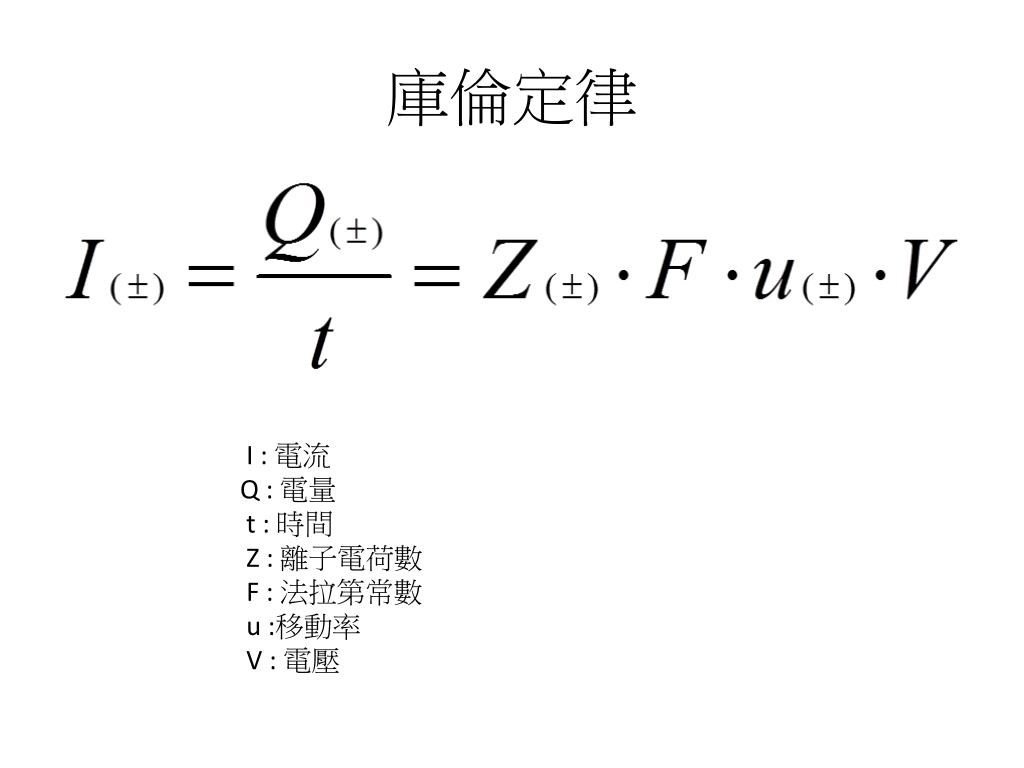

庫倫定律

I : 電流

Q : 電量

t : 時間

Z : 離子電荷數

F : 法拉第常數

u :移動率

V : 電壓


3850753

  • 離子遷移數:為了區分個別離子對電流的貢獻,而定義各離子所攜帶電流占全部電流的比例 。


3850753

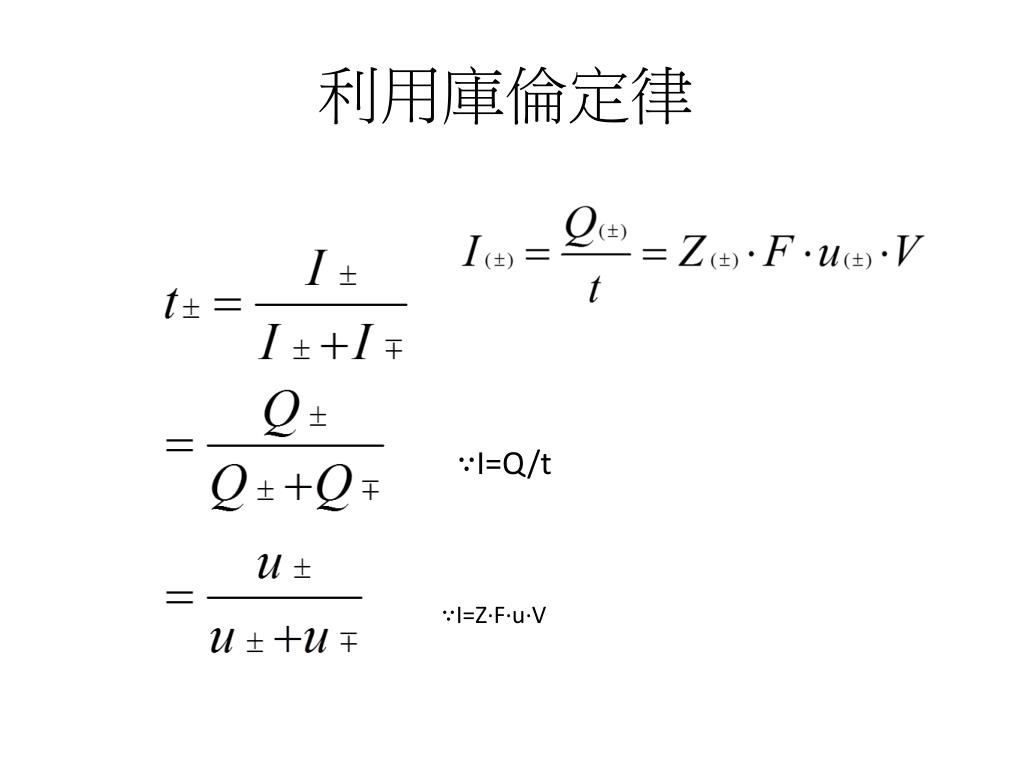

利用庫倫定律

  • ∵I=Q/t

∵I=Z∙F∙u∙V


3850753

測量遷移數的方法

  • 希特夫法(Hittorf Method)

  • 界面移動法(Moving boundary Method)

  • 電動勢法(Electromotive Force Method


Hittorf method

希特夫法(Hittorf Method)


Instrument reagent procedure

InstrumentReagentProcedure


3850753

藥品

AgNO3晶體粉末>0.1M,500ml

KCl晶體粉末>0.1M,250ml

NaOH>0.1M100ml(水當量計之電解液用)


3850753

儀器

  • 直流電源供應器(最大約80V)

  • 一組玻璃電極

  • 三用電表(測定電極電位)

  • 磁攪拌器+攪拌子

  • 電解槽

  • 水當量計

  • 量筒


3850753

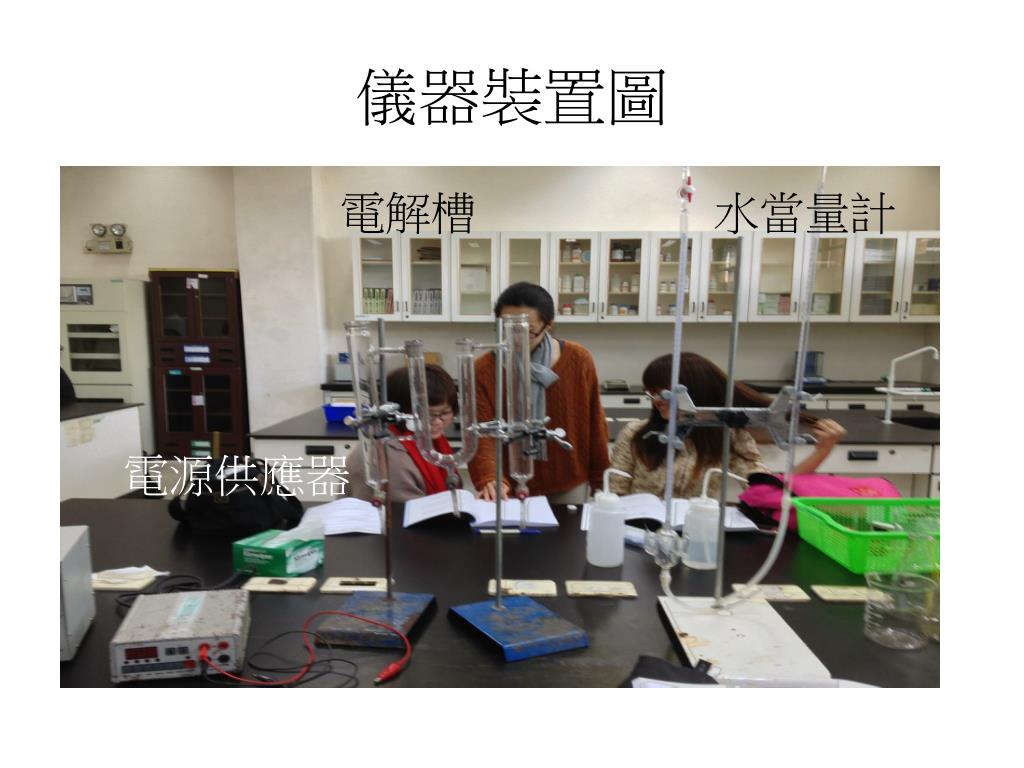

儀器裝置圖

電解槽 水當量計

電源供應器


3850753

實驗步驟

1.用蒸餾水溶液沖洗電解槽和水電量計。

2.將0.1MAgNO3溶液裝入電解槽和將0.1MNaOH100ml溶液裝入水電量計中,後調整水電量計的水柱刻度於定點,並平衡管中壓力。

注意:水電量計中不可有氣泡!

3.打開電源開關,旋轉“調壓旋鈕”,加高電壓但注意不可太高 (太高導致電解槽水解產生氣泡),此時電流約4mA。


3850753

實驗步驟

4.等水電量計有足夠的氣體產生後(約6ml左右)停止電解,關掉電源,此時記錄水電量計水柱部分刻度。

5.從下方活栓取出陽極以及陰極部份及中間溶液部份的電解液並以量筒記錄其體積。分別取約10~20ml溶液(要精確的記錄其體積)以KCl滴定並計算其濃度

注意:終點電極電位約0.223V


Data processing

Data processing


3850753

計算輸入的總電量

由水電量計電解水可測得氣體之總體積為VTOT

並從H2O H2+ O2 可得知VTOT=VH2+ VO2

故可將VH2代入PV=nRT中推得nH2( VH2、R 、T 、P已知 )

在將nH2代入:

可求得


3850753

計算陽離子負擔電量

在滴定結束後,計算陰極(Cathode)跟陽極(Anode)

銀離子增加或減少的濃度,再與中央的做比較。

又 KCl+AgNO3 KNO3+AgCl

實驗中可得知 VAgNO3和 VKCl和 CKCl

故可帶入CKCl× VKCl=CAgNO3×VAgNO3

CKCl× VKCl

CAgNO3

=

VAgNO3

求出電極之AgNO3濃度


3850753

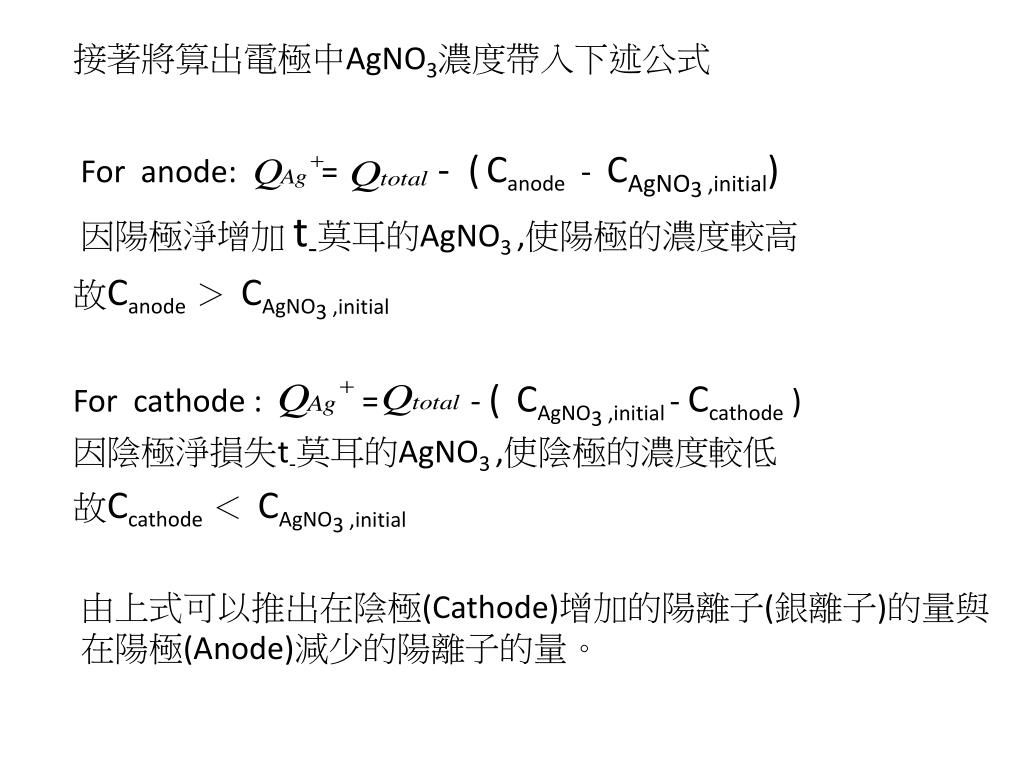

接著將算出電極中AgNO3濃度帶入下述公式

For anode: = - (Canode - CAgNO3 ,initial)

因陽極淨增加 t-莫耳的AgNO3 ,使陽極的濃度較高

故Canode>CAgNO3 ,initial

For cathode : = - ( CAgNO3 ,initial - Ccathode)

因陰極淨損失t-莫耳的AgNO3 ,使陰極的濃度較低

故Ccathode<CAgNO3 ,initial

由上式可以推出在陰極(Cathode)增加的陽離子(銀離子)的量與在陽極(Anode)減少的陽離子的量。


3850753

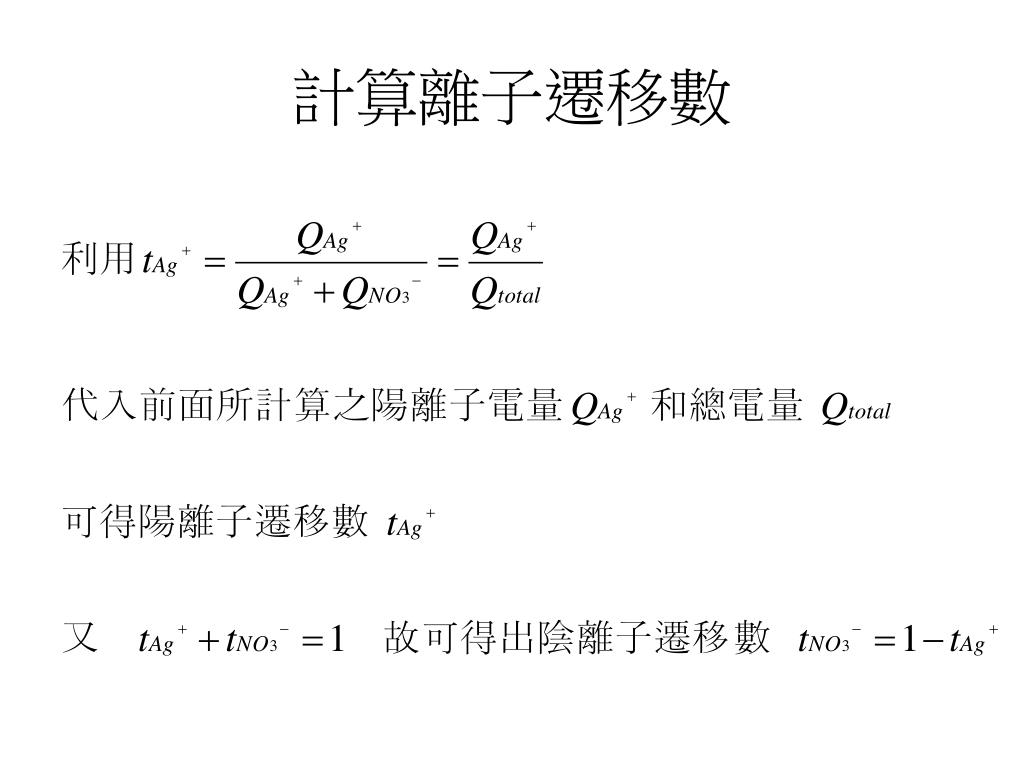

計算離子遷移數


3850753

資料來源:

http://wiki.ibuyplastic.com/index.php?title=%E5%B8%8C%E7%89%B9%E5%A4%AB%E6%B3%95&variant=zh-tw

http://www.docin.com/p-43802414.html

http://222.33.46.108/wlhx1/jiaoan/Chapter%207The%20Electrolyte.htm

http://www.resonance-ed.com/en/catalog/itm340/

圖片自行拍攝
