Presentation Transcript

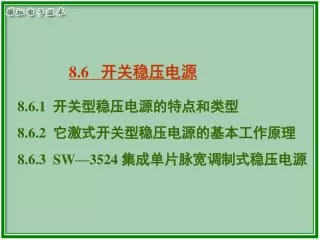

  1. 8.6 开关稳压电源 8.6.1 开关型稳压电源的特点和类型 8.6.2 它激式开关型稳压电源的基本工作原理 8.6.3 SW—3524 集成单片脉宽调制式稳压电源

  2. 8.6.1 开关型稳压电源的特点和类型 调整管管耗大 电源效率低(30% 左右) 线性稳压电路的缺点： 改进思路： 截止(电流 ICEO小) 饱和(管压降UCES小) 使调整管 1. 特点 效率高(60%  80%以上) 开关稳压电路的优点： 稳压范围宽 对电网要求不高 体积小、重量轻 开关稳压电路的缺点： 输出电压含较大纹波 对电子设备干扰较大 电路复杂

  3. 2 . 分类 按起开关控制作用的振荡电路分： 自激开关式— 调整管又兼作开关用的振荡器件。 他激开关式— 由独立器件组成振荡电路，其输出脉冲以 开关方式去控制调整管。 按起稳压控制作用的脉冲占空比形式分： 脉宽调制式（PWM—Pulse Width Modulation）— 由输出直流电压误差来改变控制调整管占空比，频率不变。 频率调制式（PFM—Frequency Modulation） — 起开关作用控制器的输出脉冲只改变频率，占空比不变。

  4. UI 饱和 高电平 8.6.2 它激式开关型稳压电源的基本工作原理

  5. 截止 低电平 8.6.2 它激式开关型稳压电源的基本工作原理

  6. 8.6.2 它激式开关型稳压电源的基本工作原理 当UI或RL使UO 占空比增大，故称 脉宽调制型 PWM — 占空比 = qUI

  7. 8.6.3 SW—3524 集成单片脉宽调制式稳压电源 单片脉宽调制式(外接开关功率管) CW1524 类型 单片集成开关稳压器 CW4960/4962 一、CW1524/2524/3524(区别在于温度范围) 组成： 基准电压源、误差放大器、脉宽调制器、 振荡器、触发器、 2只输出功率管、过热保护 最大输入电压：40 V 最高工作频率：100 kHz 每路输出电流：100 mA 内部基准电压：5 V(承受 50 mA电流)

  8. 反相输入 基准电压输出 –IN 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 UREF (+ 5 V) 同相输入 电源输入 +IN UIN 输出 方波 振荡/同步 EB + CL检测 接扩流晶体 管 C、E 极 CB – CL检测 CA 定时电阻 RT EA 关闭控制 CT 定时电容 GND 补偿 SW3524 引脚排列

  9. 外接复合管扩流 产生 锯齿波 限流放大器外接控制参数 防止自激振荡 外加直流电源UI 内部基准电压 + 5 V + 5 V 2.5V 取样电压 FUO 内外调整管轮流通端电流波形 限流取样电阻(1 A) f0 = 1.3 / RTCT  20 kHz
