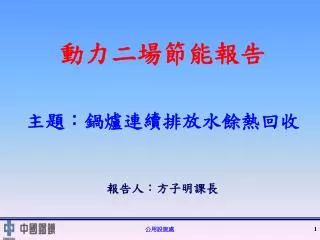

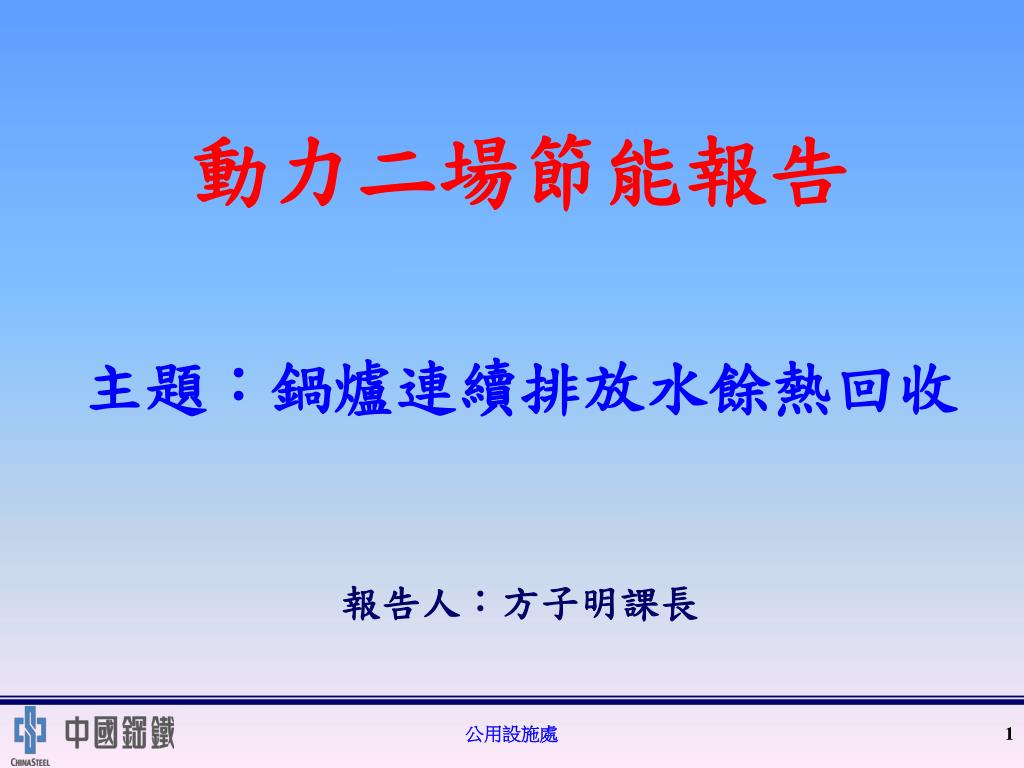

  1. 動力二場節能報告 主題：鍋爐連續排放水餘熱回收 報告人：方子明課長 公用設施處

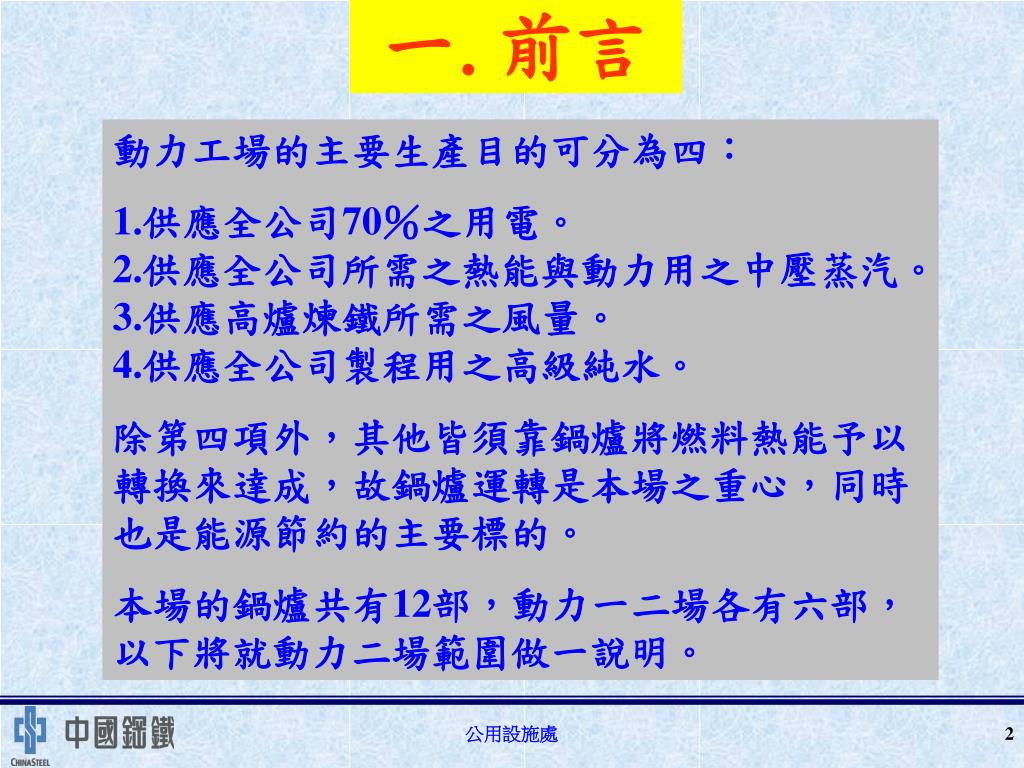

  2. 一.前言 動力工場的主要生產目的可分為四： 1.供應全公司70％之用電。 2.供應全公司所需之熱能與動力用之中壓蒸汽。 3.供應高爐煉鐵所需之風量。 4.供應全公司製程用之高級純水。 除第四項外，其他皆須靠鍋爐將燃料熱能予以轉換來達成，故鍋爐運轉是本場之重心，同時也是能源節約的主要標的。 本場的鍋爐共有12部，動力一二場各有六部，以下將就動力二場範圍做一說明。 公用設施處

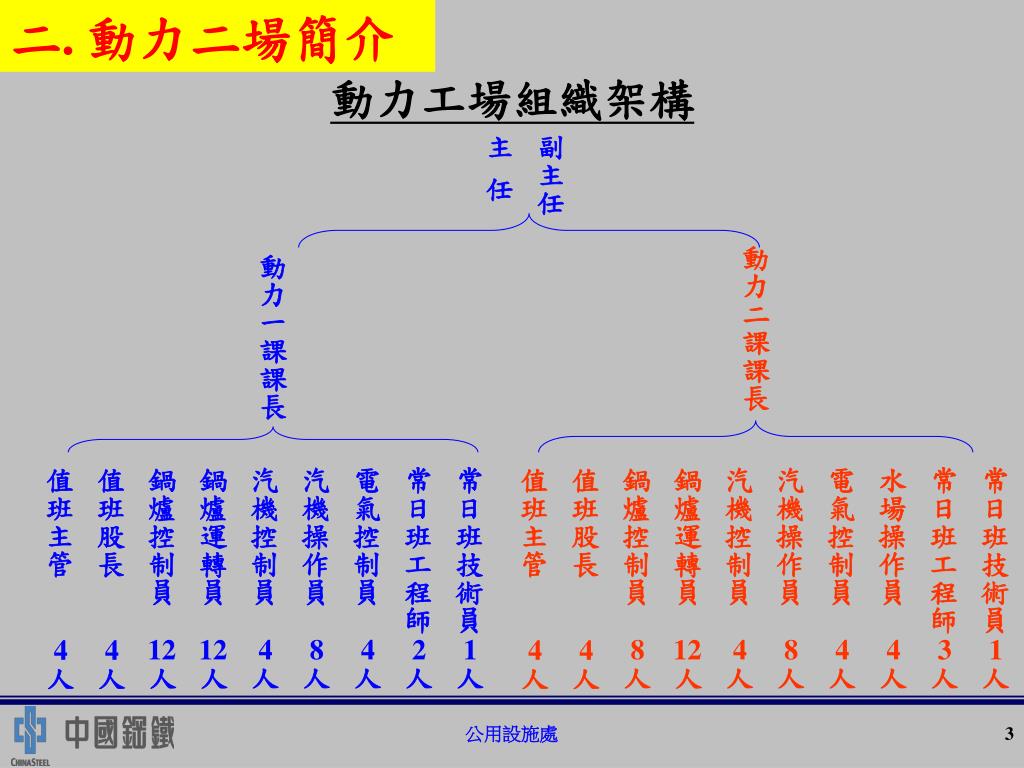

  3. 二. 動力二場簡介 副主任 主 任 動力二課課長 動力一課課長 動力工場組織架構 常日班技術員1人 常日班工程師2人 電氣控制員 4人 汽機操作員 8人 汽機控制員 4人 鍋爐運轉員 12人 鍋爐控制員 12人 值班股長 4人 值班主管 4人 常日班技術員1人 常日班工程師3人 水場操作員 4人 電氣控制員 4人 汽機操作員 8人 汽機控制員 4人 鍋爐運轉員 12人 鍋爐控制員 8人 值班股長 4人 值班主管 4人 公用設施處

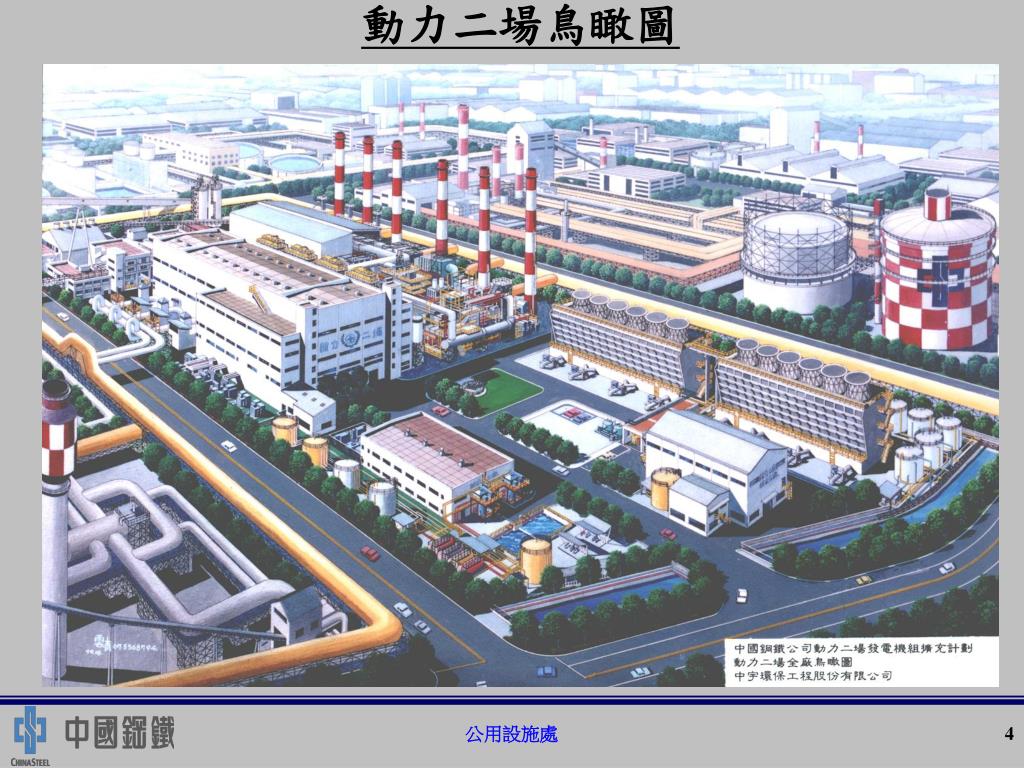

  4. 動力二場鳥瞰圖 公用設施處

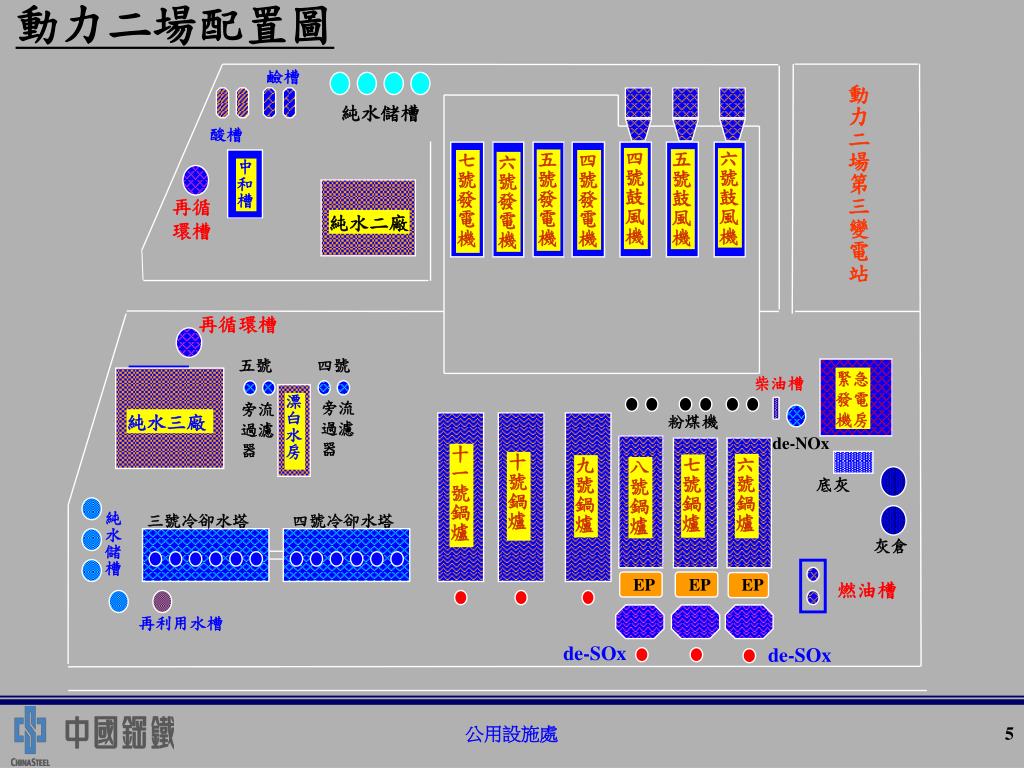

  5. 動力二場配置圖 鹼槽 動力二場第三變電站 純水儲槽 酸槽 四號鼓風機 六號鼓風機 五號鼓風機 五號發電機 七號發電機 四號發電機 六號發電機 中和槽 再循環槽 純水二廠 再循環槽 五號 四號 柴油槽 緊急發電機房 旁流過濾器 漂白水房 旁流過濾器 粉煤機 純水三廠 de-NOx 十一號鍋爐 十號鍋爐 六號鍋爐 七號鍋爐 九號鍋爐 八號鍋爐 底灰 純水儲槽 三號冷卻水塔 四號冷卻水塔 灰倉 燃油槽 EP EP EP 再利用水槽 de-SOx de-SOx 公用設施處

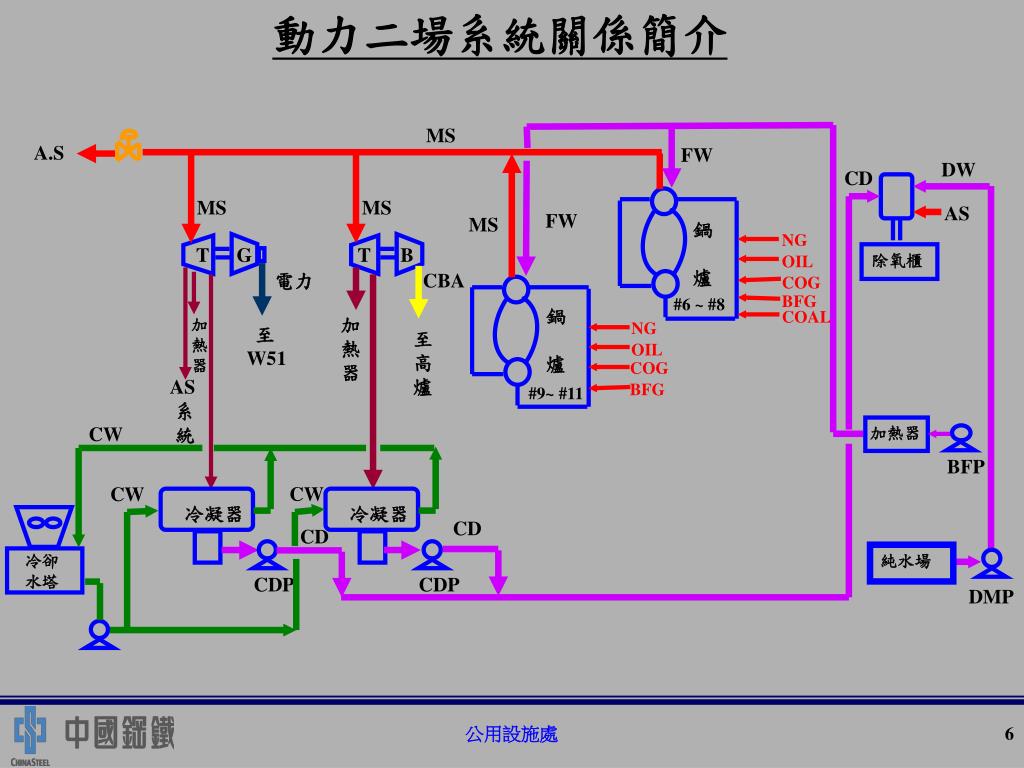

  6. 動力二場系統關係簡介 MS A.S FW DW CD MS MS AS FW MS 鍋 爐 NG T G T B 除氧櫃 OIL 電力 CBA COG BFG #6 ~ #8 鍋 爐 COAL 加 熱 器 加 熱 器 NG 至 W51 至 高 爐 OIL COG AS 系 統 BFG #9~ #11 CW 加熱器 BFP CW CW 冷凝器 冷凝器 CD CD 冷卻 水塔 純水場 CDP CDP DMP 公用設施處

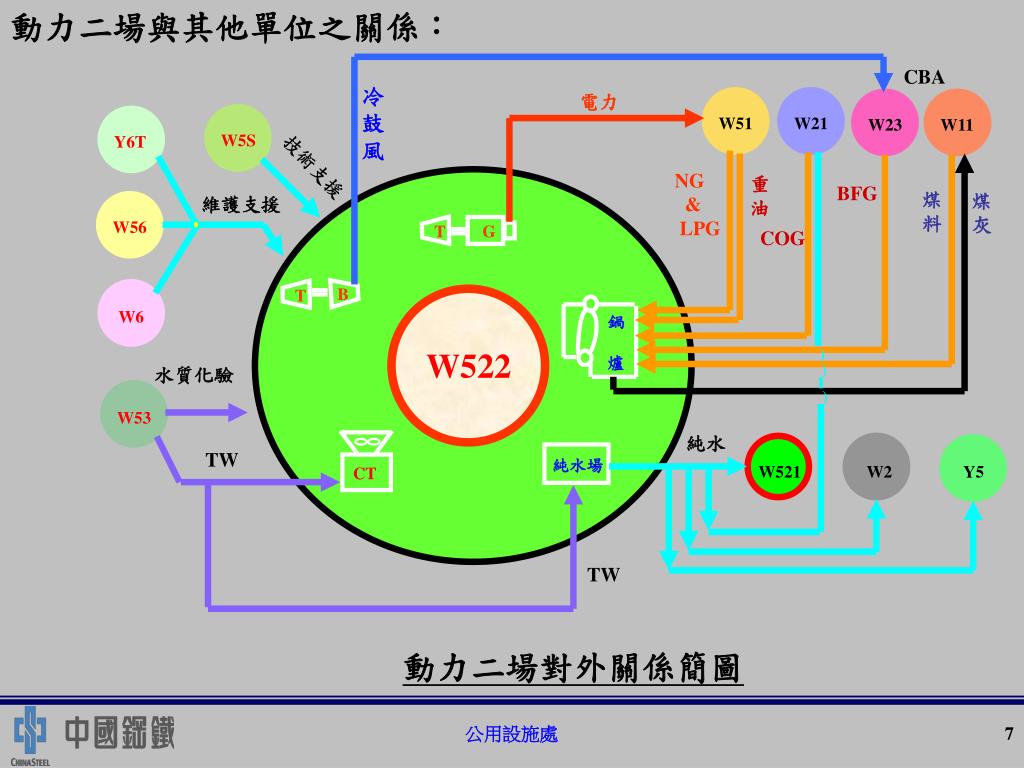

  7. 動力二場與其他單位之關係： CBA 冷 鼓 風 電力 W51 W21 W23 W11 W5S Y6T 技術支援 NG & LPG 重 油 BFG 煤 料 煤 灰 維護支援 W56 T G COG B T W6 鍋 爐 ) W522 ) 水質化驗 ) W53 純水 TW 純水場 W521 W2 Y5 CT TW 動力二場對外關係簡圖 公用設施處

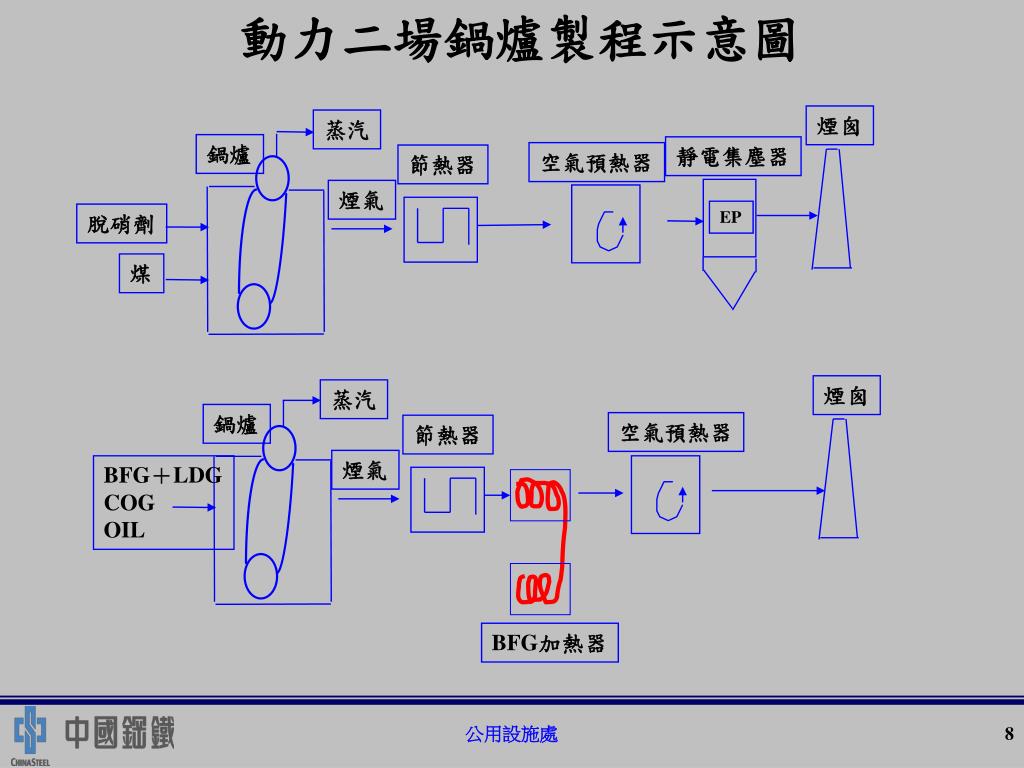

  8. 動力二場鍋爐製程示意圖 煙囪 蒸汽 鍋爐 靜電集塵器 空氣預熱器 節熱器 煙氣 EP 脫硝劑 煤 煙囪 蒸汽 鍋爐 空氣預熱器 節熱器 煙氣 BFG＋LDG COG OIL BFG加熱器 公用設施處

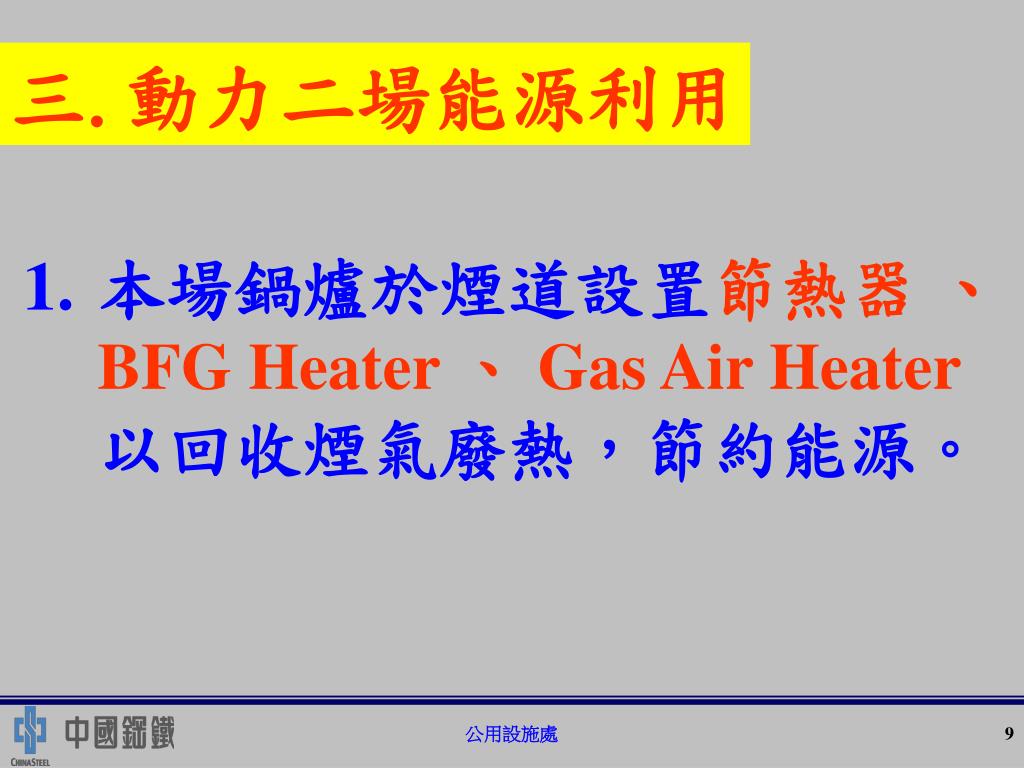

  9. 三.動力二場能源利用 • 本場鍋爐於煙道設置節熱器 、BFG Heater 、 Gas Air Heater以回收煙氣廢熱，節約能源。 公用設施處

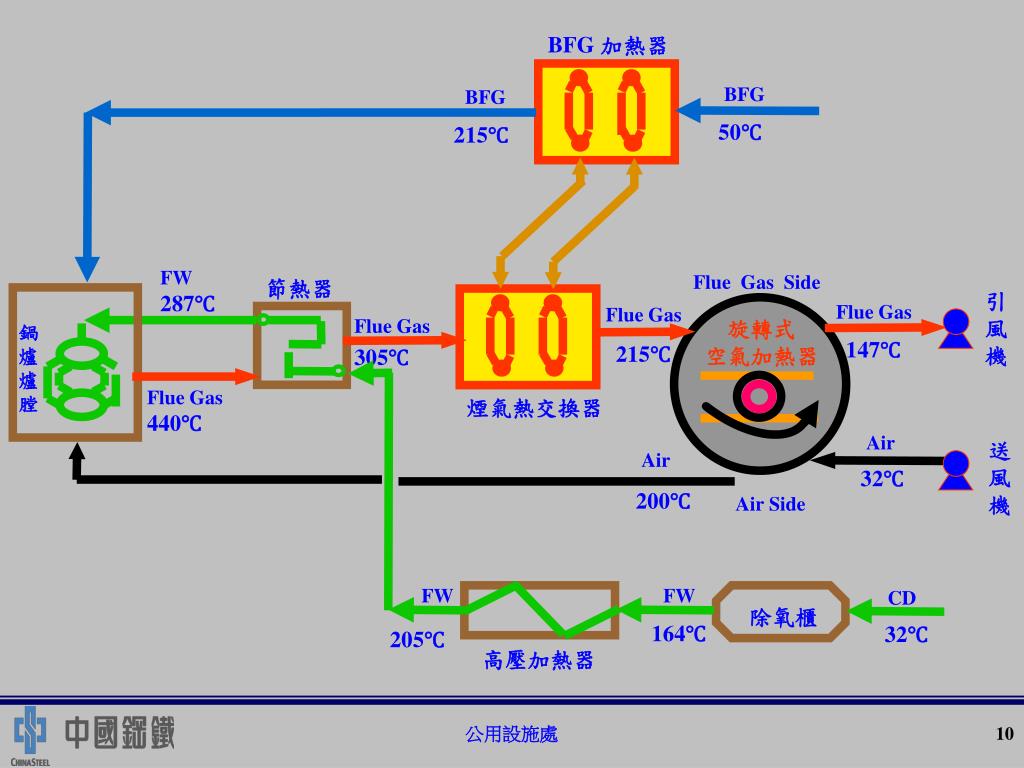

  10. BFG 加熱器 BFG BFG 50℃ 215℃ FW 287℃ Flue Gas Side 節熱器 引 風 機 Flue Gas Flue Gas Flue Gas 305℃ 旋轉式 空氣加熱器 鍋 爐 爐 膛 147℃ 215℃ Flue Gas 440℃ 煙氣熱交換器 Air 送 風 機 Air 32℃ 200℃ Air Side FW FW CD 除氧櫃 164℃ 32℃ 205℃ 高壓加熱器 公用設施處

  11. HP Heater & LP Heater • 鍋爐飼水系統設置有三組高壓加熱器，利用廠內輔助中壓蒸汽來加熱鍋爐飼水，以減少鍋爐飼水與鍋爐金屬之溫差，並提高熱循環使用效率。 • 汽輪發電機組設置有二組低壓加熱器，分別利用汽輪機二級不可控制抽汽來加熱冷凝水，以提高熱循環使用效率。 • HP Heater 及 LP Heater流程簡圖如下： 公用設施處

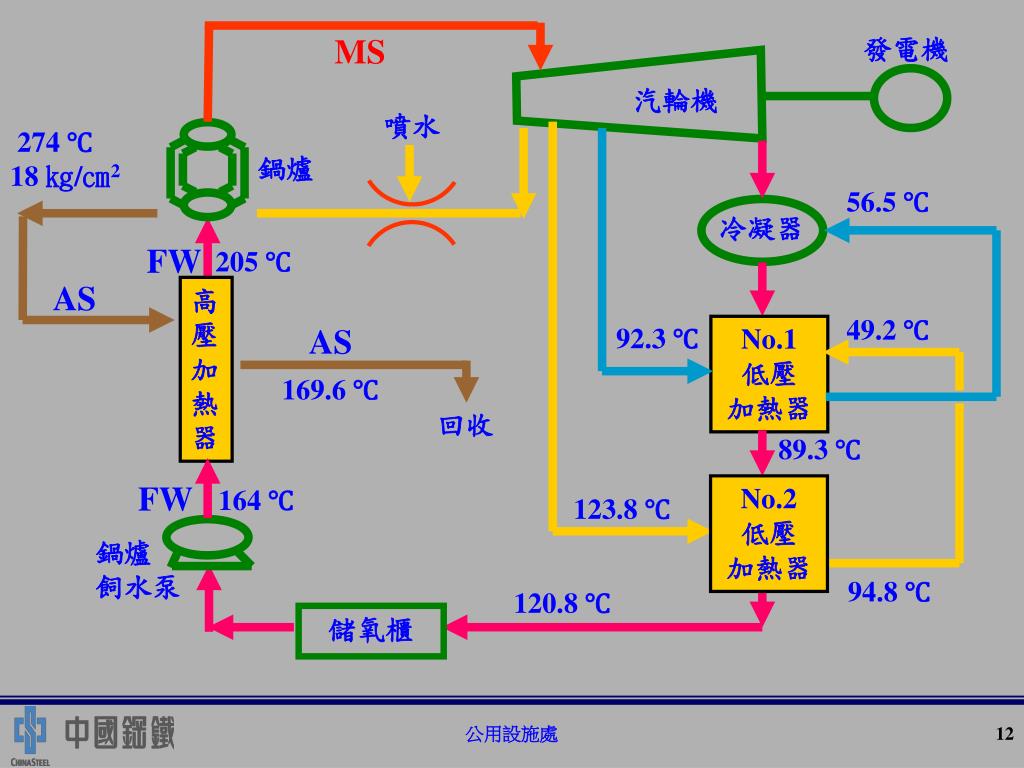

  12. MS 發電機 汽輪機 噴水 274 ℃ 18 ㎏/㎝2 鍋爐 56.5 ℃ 冷凝器 FW 205 ℃ AS 高 壓 加 熱 器 49.2 ℃ AS 92.3 ℃ No.1 低壓 加熱器 169.6 ℃ 回收 89.3 ℃ FW No.2 低壓 加熱器 164 ℃ 123.8 ℃ 鍋爐 飼水泵 94.8 ℃ 120.8 ℃ 儲氧櫃 公用設施處

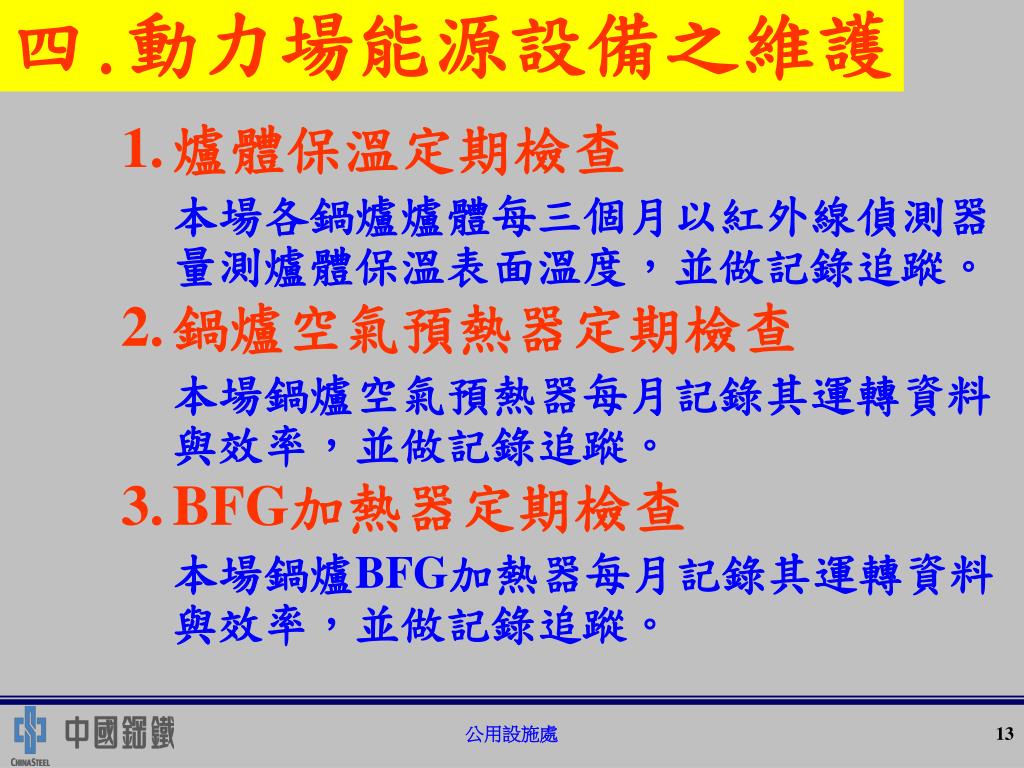

  13. 四.動力場能源設備之維護 • 爐體保溫定期檢查 • 本場各鍋爐爐體每三個月以紅外線偵測器量測爐體保溫表面溫度，並做記錄追蹤。 • 鍋爐空氣預熱器定期檢查 • 本場鍋爐空氣預熱器每月記錄其運轉資料與效率，並做記錄追蹤。 • BFG加熱器定期檢查 • 本場鍋爐BFG加熱器每月記錄其運轉資料與效率，並做記錄追蹤。 公用設施處

  14. 鍋爐燃燒器二次風門定期檢查 • 本場鍋爐燃燒器二次風門每月皆定期檢查其狀況，並做記錄追蹤。 • 汽輪機冷凝器定期檢查 • 每三個月量測冷卻水量並做記錄追蹤。 • 鍋爐與發電機狀況定期檢查 • 本場鍋爐與發電機每月皆做滿載測試，並做記錄追蹤。 • 蒸汽袪水器定期檢查 • 本場每月定期針對每一袪水器測漏檢查，並做記錄追蹤。 公用設施處

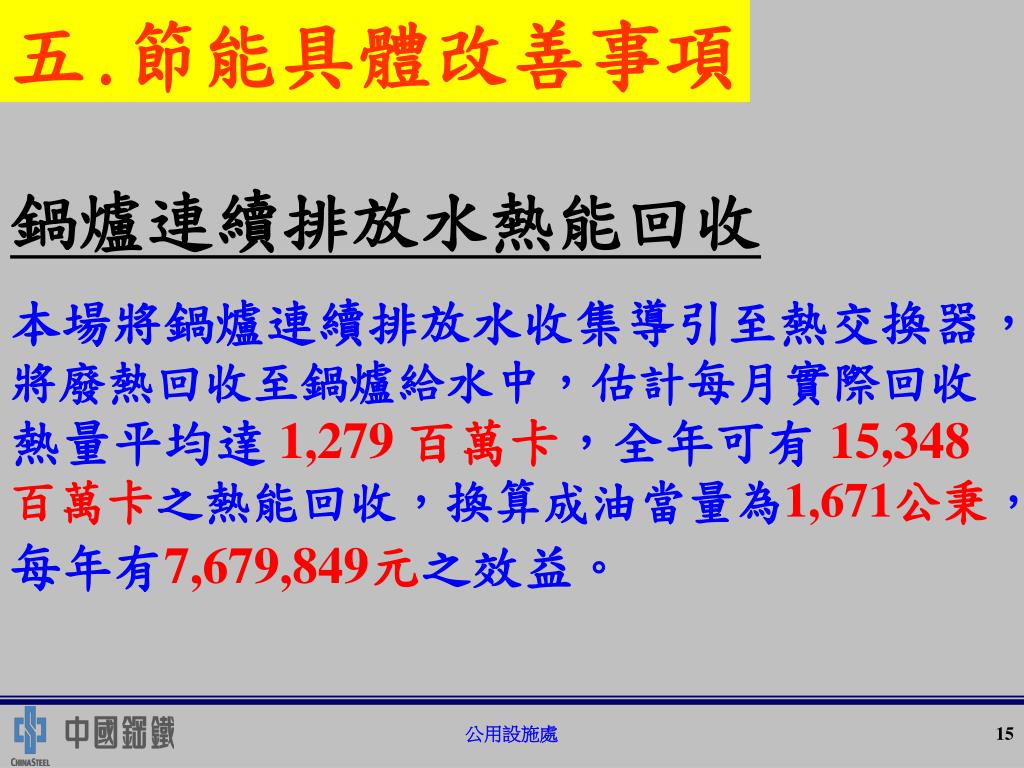

  15. 五.節能具體改善事項 鍋爐連續排放水熱能回收 本場將鍋爐連續排放水收集導引至熱交換器，將廢熱回收至鍋爐給水中，估計每月實際回收熱量平均達 1,279 百萬卡，全年可有 15,348百萬卡之熱能回收，換算成油當量為1,671公秉，每年有7,679,849元之效益。 公用設施處

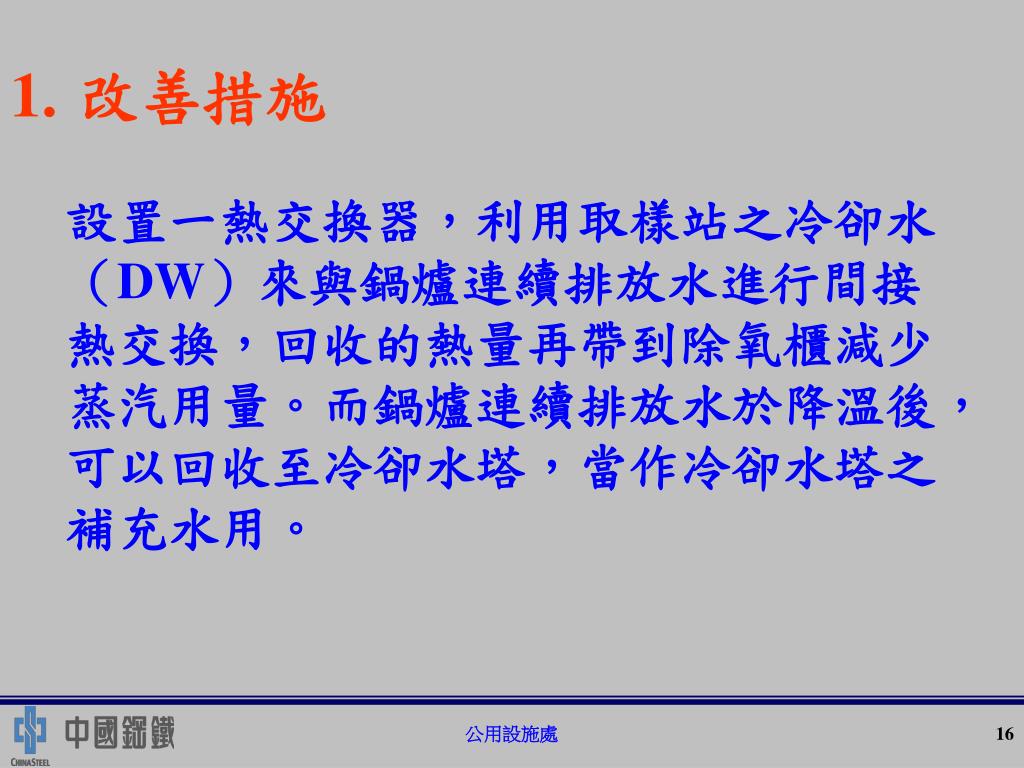

  16. 改善措施 設置一熱交換器，利用取樣站之冷卻水（DW）來與鍋爐連續排放水進行間接　熱交換，回收的熱量再帶到除氧櫃減少蒸汽用量。而鍋爐連續排放水於降溫後，可以回收至冷卻水塔，當作冷卻水塔之補充水用。 公用設施處

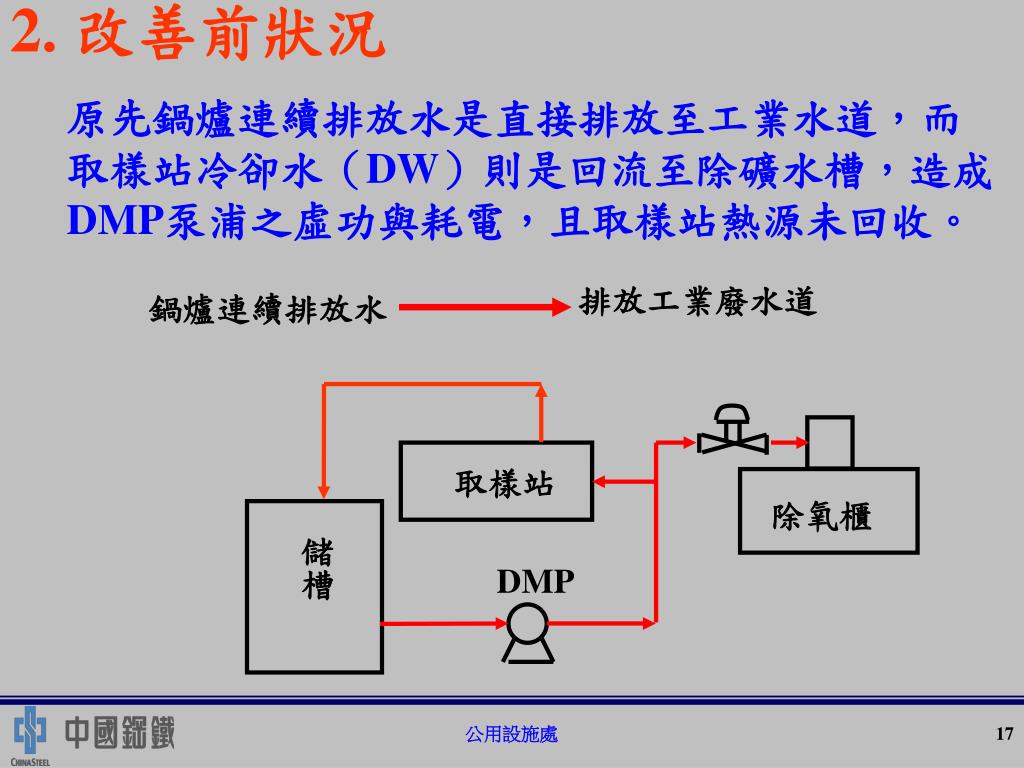

  17. 2. 改善前狀況 排放工業廢水道 鍋爐連續排放水 原先鍋爐連續排放水是直接排放至工業水道，而　取樣站冷卻水（DW）則是回流至除礦水槽，造成DMP泵浦之虛功與耗電，且取樣站熱源未回收。 取樣站 除氧櫃 儲槽 DMP 公用設施處

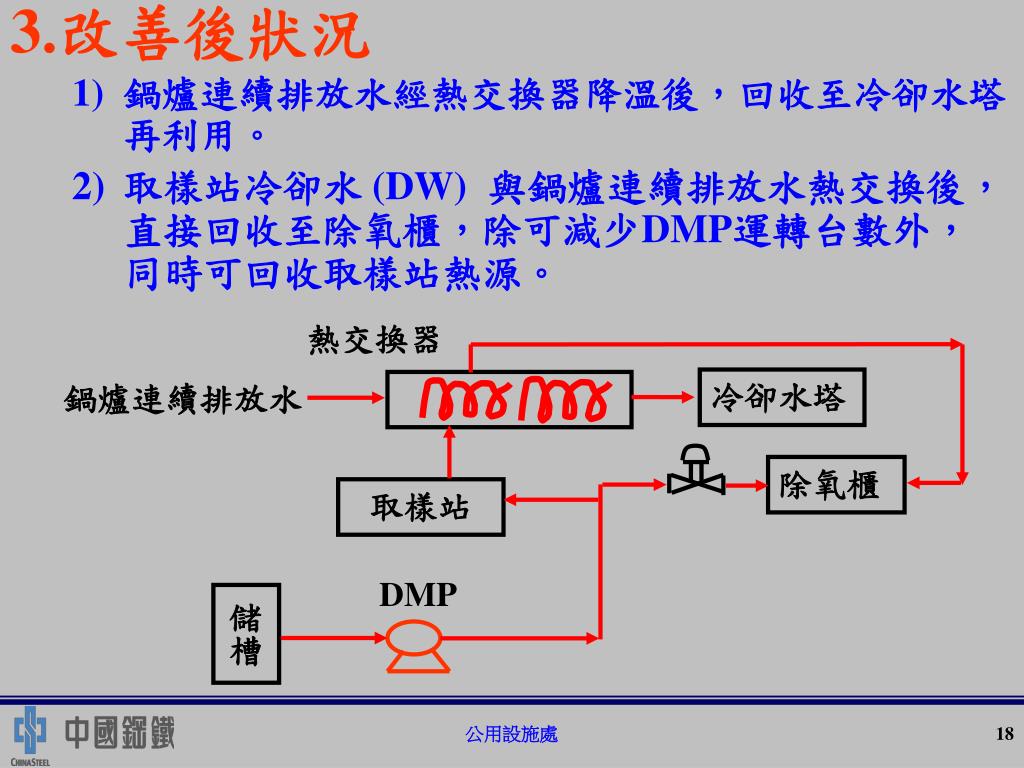

  18. 3.改善後狀況 • 鍋爐連續排放水經熱交換器降溫後，回收至冷卻水塔再利用。 • 取樣站冷卻水 (DW) 與鍋爐連續排放水熱交換後，直接回收至除氧櫃，除可減少DMP運轉台數外，　同時可回收取樣站熱源。 熱交換器 冷卻水塔 鍋爐連續排放水 除氧櫃 取樣站 DMP 儲槽 公用設施處

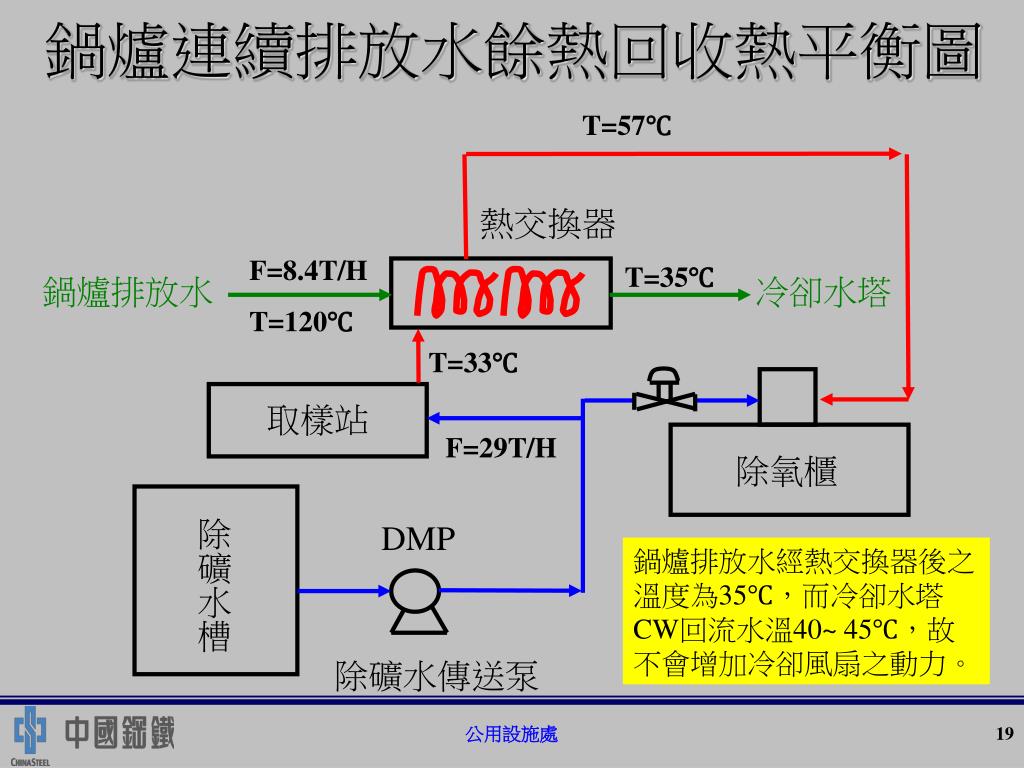

  19. 鍋爐連續排放水餘熱回收熱平衡圖 T=57℃ 熱交換器 F=8.4T/H T=120℃ T=35℃ 鍋爐排放水 冷卻水塔 T=33℃ 取樣站 F=29T/H 除氧櫃 除礦水槽 DMP 鍋爐排放水經熱交換器後之溫度為35℃，而冷卻水塔CW回流水溫40~ 45℃，故不會增加冷卻風扇之動力。 除礦水傳送泵 公用設施處

  20. 4.節能成效 • 鍋爐排放水回收 104,244 噸/年，共節約1,378,002元/年。 • 鍋爐連續排放水熱能回收15,348百萬卡/年，換算油當量約可達7,679,849元/年。 • 取樣站冷卻水 (DW) 熱回收 12,677百萬卡/年，共節約 3,729,501元/年。 • DMP省電 74,224 度/年，共節約 1,035,585 元/年。 • （a＋b＋c＋d 整體效益達1,382萬元） 公用設施處

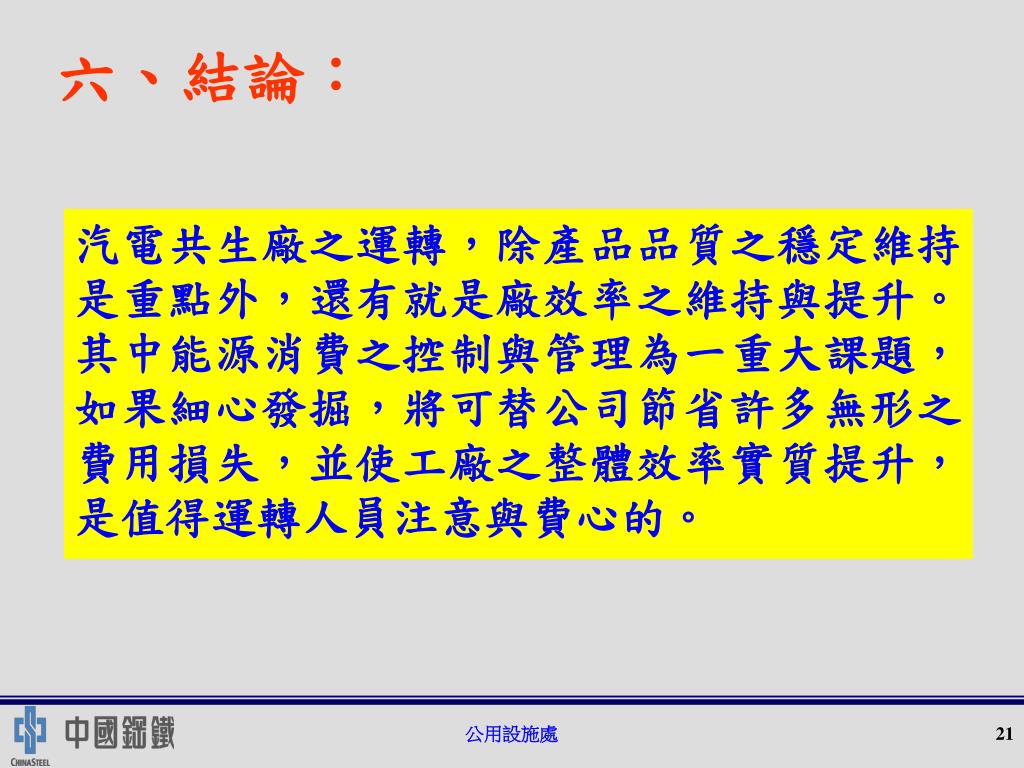

  21. 六、結論： 汽電共生廠之運轉，除產品品質之穩定維持是重點外，還有就是廠效率之維持與提升。其中能源消費之控制與管理為一重大課題，如果細心發掘，將可替公司節省許多無形之費用損失，並使工廠之整體效率實質提升，是值得運轉人員注意與費心的。 公用設施處
