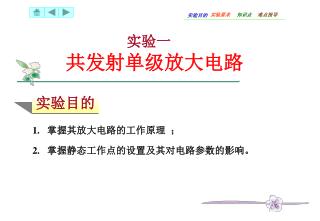

实验一 共发射单级放大电路

1. 实验要求 知识点 难点指导 实验目的 实验一 共发射单级放大电路 实验目的 • 掌握其放大电路的工作原理 ； • 掌握静态工作点的设置及其对电路参数的影响。

2. 实验一 共发射单级放大电路 实验要求 知识点 难点指导 实验目的 实验仪器 1、模拟电路实验装置一台 2、万用表一只 3、毫伏表一台 4、示波器一台

3. 实验一 共发射单级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 （1）按实验原理图，连接好电路。

4. 实验一 共发射单级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 （2）设置静态工作点 将输入端短路，接通 VCC＝＋12V直流电源，调整偏置电位器 RP1为合适的值，使Ic=2mA，测出 VBE、VCE和 RB，RP1,1＋RBll；分别用万用表测 IB、Ic填入下表中。

5. 实验一 共发射单级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 （3）测量电压放大倍数AV。 在确定好放大器静态工作点后，由实验装置的信号源给出一个正弦波信号f＝1KHz，Vi=10mV，用毫伏表测量输出电压，用示波器观察输出电压的波形，如输出波形不失真把数据记下，根据公式计算出电压放大倍数Av=V0/VI.填入下表：

6. 实验一 共发射单级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 （4）不接射极旁路电容：观察负反馈电路时参数的影响。 给电路输入一个正弦波信号（of＝IKHZ，Vi＝10mV），用毫伏表测量其输出电压V0，用示波器观察输出波形，计算出Av=V0/VI，然后通过理论计算出共射放大器的放大倍数。 比较C3接与不接时的输出波形的变化，并记录结果填入下表。

7. 实验一 共发射单级放大电路 实验要求 知识点 难点指导 实验目的 实验报告的要求 1、画出电路原理图，填写实验数据，并绘观 察波形图。 2、回答思考题，总结实验收获。

8. 实验一 共发射单级放大电路 实验要求 知识点 难点指导 实验目的 思考题 • 如何设置静态工作点及其对放大倍数AV输出波形的影响？ • 静态工作点设置在何值时，输出电压的波形最大且不失真？ • 设置静态工作点的方法有几种？ • 有哪几种失真波形？是由于什么原因造成的？

9. 实验要求 知识点 难点指导 实验目的 实验二 两级放大电路 实验目的 • 掌握如何合理设置静态工作点； • 学会放大器频率持作划测试方法； • 了解放大器的失真及消除方法。

10. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 实验仪器 1、双踪示波器。 2、数字万用表。 3、信号发生器。

11. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 预习要求 l、复习教材多级放大电路内容及频率响应特性测量方法； 2、分析图3－l两级交流放大电路，初步估汁测试内容的变化范围。

12. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 （1）按实验原理图，连接好电路（注意接线尽可能短）。

13. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 （2）设置静态工作点 1. 要求第二级在输出波形不失真的前提下幅值尽可能大，第一级为增加信噪比工作点尽可能低。 2. 在输人端加上1KHz幅度为lmV的交流信号，（一般采用实验板上加衰减的办法，即信号源用一个较大的信号，例如100mV，在实验板上经 IOO：l衰减电阻降为lmV）调整工作点使输出信号不失真。

14. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 注意：如发现有寄生振荡，可采用以下措施消除： ①重新布线，尽可能走线短。 ②可在三极管 CB间加几 p到几百 p的电容。 ③信号源与放大器用屏蔽线连接。

15. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 （3）按下表要求测量并计算，注意测静态工作点时应断开输人信号，接入负载电阻 R1＝ 5.11k。比较实验的结果。

16. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 实验内容 （4）测两级放大器的频率特性 1.将放大器负载断开，先将输人信号频率调到1KHZ，幅度 调到使输出幅度最大而不失真。 2.保持输人信号幅度不变，改变频率，按表3-2测量并记录。 3.接上负载、重复上述实验。

17. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 实验报告 l、整理实验数据，分析实验结果。 2、画出实验电路的频率特性简图，标出fh和fl。 3、写出增加频率范围的方法。 4、回答思考题，并总结实验收获。

18. 实验二 两级放大电路 实验要求 知识点 难点指导 实验目的 思考题 1、试说明实验电路中的电位器 RW1、RW2 的作用。 2、差动放大电路几种接法，各有什么特点，并出电路图说明，比较接法、输人、输出电阻对放大倍数的影响。

19. 实验要求 知识点 难点指导 实验目的 实验三 集成加法运算电路 实验目的 • 学习加法、减法、积分、微分电路的原理及电路特性。 • 掌握加法、减法电路的特点和微分、积分的充放电过程，加深对理论的理解。

20. 实验三 集成加法运算电路 实验要求 知识点 难点指导 实验目的 实验仪器 1、模拟电路实验装置1台 2、示波器1台 3、万用表1块

21. 实验三 集成加法运算电路 实验要求 知识点 难点指导 实验目的 实验内容 1、加法器 • 按电路图连接电路，正确无误后接通电源； • 加人两个交流信号，频率为1KHZ，调节其幅度，测其输人与输出的结果并进行比较，写出结果记录。

22. 实验三 集成加法运算电路 实验要求 知识点 难点指导 实验目的 实验内容 2、减法器 按电路图连接电路，正确无误后接通电源；

23. 实验三 集成加法运算电路 实验要求 知识点 难点指导 实验目的 实验内容 注意： • 从输人端输人两个直流信号，用万用表测两个输人电压信号，再测输出信号，其结果如何并比较其值的大小 • 从输入两端输入两交流信号，用示波器观察的输人信号及输出信号幅度，并比较其数值，是否达到减法叠加的目的。 • 输人两个相同信号，看输出波形是否为零。

24. 实验三 集成加法运算电路 实验要求 知识点 难点指导 实验目的 实验内容 3、积分器 按电路图连接电路，正确无误后接通电源；

25. 实验三 集成加法运算电路 实验要求 知识点 难点指导 实验目的 实验内容 （3）测量电压放大倍数AV。 在确定好放大器静态工作点后，由实验装置的信号源给出一个正弦波信号f＝1KHz，Vi=10mV，用毫伏表测量输出电压，用示波器观察输出电压的波形，如输出波形不失真把数据记下，根据公式计算出电压放大倍数Av=V0/VI.填入下表：

26. 实验三 集成加法运算电路 实验要求 知识点 难点指导 实验目的 实验内容 （4）不接射极旁路电容：观察负反馈电路时参数的影响。 给电路输入一个正弦波信号（of＝IKHZ，Vi＝10mV），用毫伏表测量其输出电压V0，用示波器观察输出波形，计算出Av=V0/VI，然后通过理论计算出共射放大器的放大倍数。 比较C3接与不接时的输出波形的变化，并记录结果填入下表。

27. 实验三 集成加法运算电路 实验要求 知识点 难点指导 实验目的 实验报告的要求 1、画出电路原理图，填写实验数据，并绘观察波形图。 2、回答思考题，总结实验收获。

28. 实验要求 知识点 难点指导 实验目的 实验四 集成运放应用 实验目的 1、一阶有源滤波器和电压比较器及波形变换的原理及电路特性； 2、掌握电路幅频特性和比较器参数选择，加深对理论的理解； 3、掌握运算放大器的无限放大的条件，加深对理论的理解。

29. 实验四 集成运放的应用 实验要求 知识点 难点指导 实验目的 实验仪器 1、模拟电路实验装置l台 2、示波器1台 3、万用表l块

30. 实验四 集成运放的应用 实验要求 知识点 难点指导 实验目的 实验内容 （一）一阶有源滤波器 按图3．7．l连接电路，正确无误后接通电源。 1、输入一个电信号波形（方波〕50HZ观看输出波形。 2、输人端如输入一个波形（方波〕10KHZ，波形的输出变化情况。 3、输入低频与输人高频信号，比较输出情况。

31. 实验四 集成运放的应用 实验要求 知识点 难点指导 实验目的 实验内容 （二）电压比较器的研究 按图3．8．1连接电路，上确无误后接通电源。 1、用万用表测V+、V－。（的电压值，缓慢调整Rw，攸V-的电压达到选测的要求，测出输出V0值并记录列表。 2、在V-变化时，V+的值的输出规律记录值后列表。

32. 实验四 集成运放的应用 实验要求 知识点 难点指导 实验目的 实验内容 （三）波形变换电路 按图3．11．l连接电路，正确无误后，接通电源。 l、输人1KHZ的正弦信号，用示波器观察输出信号的波形。 2、输人1KHZ的三角波信号，用示波器观察输出信号的波形。

33. 实验四 集成运放的应用 实验要求 知识点 难点指导 实验目的 实验报告的要求 l、绘制出实验原理图。 2、绘制出实验中所观测到的输人输出的波形加以比较。 3、分析实验结果。总结实验心得。

34. 实验要求 知识点 难点指导 实验目的 实验五 串联可调稳压电路 实验目的 1、通过实际搭接电路，加深对电路原理的理解； 2、了解串联稳压输出电压范围，负载和电源变化时，对输出电压的影响； 3、学习测定稳压电源的主要技术指标。

35. 实验五 串联可调稳压电路 实验要求 知识点 难点指导 实验目的 实验仪器 1、模拟电路实验装置l台 2、示波器 SS-5702 1台 3、数字毫伏表 XSD-1、1台 4、万用表1、台

36. 实验五 串联可调稳压电路 实验要求 知识点 难点指导 实验目的 实验内容 原理接线图

37. 实验五 串联可调稳压电路 实验要求 知识点 难点指导 实验目的 实验内容 1、输入12V交流电压，调整RW1使输出直流电压V0为9V，用示波器观测表中所规定各主要的电压波形，用毫伏表交流档测量纹波电压，并将有关数据记录，测量此中负载电流IL。 2、测量电源电压变动时，对固定负载输出电压的影响。

38. 实验五 串联可调稳压电路 实验要求 知识点 难点指导 实验目的 实验内容 （3、测量稳压电源的动态内阻r。 调节调压器的输出使为交流22OV，调整RW；使输出电压V0=9V输出负载Rc＝1K，当负载去掉，V0的变化，I0的变化.

39. 实验五 串联可调稳压电路 实验要求 知识点 难点指导 实验目的 实验报告的要求 1、填写数据表格，画出线路原理图； 2、分析结果，写出实验总结； 3、回答思考题。

40. 实验五 串联可调稳压电路 实验要求 知识点 难点指导 实验目的 思考题 1、分析稳压电路中BG1、BG2、BG3的作用； 2、叙述直流稳压电路的组成及工作性能； 3、测量电源电压变动时，对固定负载输出电压的影响。
