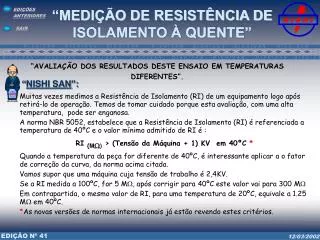

  1. 12/03/2002 N I S H I EDIÇÕES ANTERIORES SAIR “MEDIÇÃO DE RESISTÊNCIA DE ISOLAMENTO À QUENTE” “AVALIAÇÃO DOS RESULTADOS DESTE ENSAIO EM TEMPERATURAS DIFERENTES”. “NISHI SAN”: Muitas vezes medimos a Resistência de Isolamento (RI) de um equipamento logo após retirá-lo de operação. Temos de tomar cuidado porque esta avaliação, com uma alta temperatura, pode ser enganosa. A norma NBR 5052, estabelece que a Resistência de Isolamento (RI) é referenciada a temperatura de 40ºC e o valor mínimo admitido de RI é : RI (M) > (Tensão da Máquina + 1) KV em 40ºC * Quando a temperatura da peça for diferente de 40ºC, é interessante aplicar a o fator de correção da curva, da norma acima citada. Vamos supor que uma máquina cuja tensão de trabalho é 2,4KV. Se a RI medida a 100ºC, for 5 M, após corrigir para 40ºC este valor vai para 300 M Em contrapartida, o mesmo valor de RI, para uma temperatura de 20ºC, equivale a 1.25 M em 40ºC. *As novas versões de normas internacionais já estão revendo estes critérios. EDIÇÃO Nº 41
