Monitorok display screen

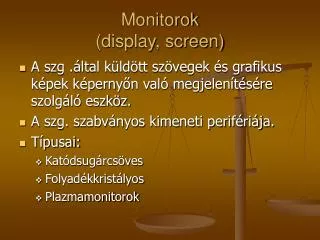

Monitorok(display, screen)

  • A szg .által küldött szövegek és grafikus képek képernyőn való megjelenítésére szolgáló eszköz.

  • A szg. szabványos kimeneti perifériája.

  • Típusai:

    • Katódsugárcsöves

    • Folyadékkristályos

    • Plazmamonitorok


Kat dsug rcs ves monitor crt cathode ray tube

Katódsugárcsöves monitor(CRT=Cathode Ray Tube)

  • Képmegjelenítés:

    A képernyőre eső elektronsugár felvillantja a katódsugárcső előtt elhelyezkedő foszforréteggel bevont felület egy pontját.

    Bal felső saroktól indulva, páratlan, majd páros sorokat rajzolja fel az elektronsugár (interlace mód)

    Ezekből a fénypontokból áll össze a kép.

  • Alapja: katódsugárcső (TV)

    Katódsugárcső részei: anód, katód, vezérlőrács, eltérítő lemezpár


Kat dsug rcs ves monitor crt cathode ray tube1

Katódsugárcsöves monitor(CRT=Cathode Ray Tube)

  • Lelke: elektroncső

  • Működési elve

    • Katódot felfűtik elektronok kilépése (- töltésűek)

    • + feszültségű anód vonzza

    • Elektronok mennyiségének szabályozása: vezérlőrács (+/- töltéssel)

    • Anód által kibocsátott elektronsugár irányát a lemezpárok befolyásolják

    • Elektromos tér: elektronok becsapódnak a képernyő belső felületére atomokat gerjesztik fénysugárzás


Kat dsug rcs ves monitor crt cathode ray tube2

Katódsugárcsöves monitor(CRT=Cathode Ray Tube)

  • Típusok:

  • Monokróm monitorok

    Régebbi típusok, kétféle üzemmód: karakteres, grafikus

    Egy szín megjelenítése (fekete alapon fehér vagy sárga vagy zöld szín)

  • Színes monitorok:

    Minden képernyőponthoz tartozik egy piros (R = red), egy zöld (G = green) és egy kék (B = blue) foszforpont színes képpont. (additív színkeverés )

    3elektronágyút tartalmaz, a keletkezett sugarakat egy árnyékmaszk (=lyukmaszk) korlátozza

    Árnyékmaszkon levő furatok száma a katósugaraknak= színháromasok száma

    Két alrendszer: delta és inline képcsöves monitorok

    Delta képcsöves monitorok: árnyékmaszkban az egy képpoontért felelős lyukak háromszöget alkotnak

    Inline képcsöves monitorok: a fénypontok függőleges csíkokban helyezkednek el, az árnyékmaszkon függőleges rések árnyékolják le az egymás mellett levőszínháromasokat

  • Trinitron monitorok: a három színes foszfor függőleges csíkokban van elhelyezve;a képcső elülső része egy hengerből származik


Folyad kkrist lyos monitorok lcd liquid crystal display

Folyadékkristályos monitorok(LCD=Liquid Crystal Display)

  • Fényáteresztő elv: egy állandó háttérvilágításból két üveglap közé szorított folyadékkristály vezérlésével megfelelő mennyiségű fényt bocsátanak az előlapra. Itt a képpontoknak megfelelő R,G,B színeket egyszerű szűrőkkel állítják elő.

  • A kijelző minden cellájára alkalmazott feszültség (pontmátrix) külön vezérelhető folyadékkristály-molekulák egy bizonyos irányba állnak be több v. kevesebb fényt eresztenek át

  • Nincs képfrissítés; háttérvilágítás (pl: LED, fluoreszkálós)

  • Laptopokban és noteszgépekben használják.


Folyad kkrist lyos monitorok lcd liquid crystal display1

Folyadékkristályos monitorok(LCD=Liquid Crystal Display)

  • Két alaptípus:

  • DSTN (Double-layer Super Twist Nematic) : transzmissziós: a panel mögött elhelyezkedő fényforrás hasznosulcellák kétrétegű passzív mátrixos elrendezése; a bemenő fény polarizációja általában 210 fokig változtatható a folyadékkristály molekulák elfordításával;folyadékkristály molekulái alaphelyzetben csavartak kiegyenesednekfeszültség hatásárára a polarizációs szűrők a fényt nem eresztik, ha nincs feszültség áteresztik

  • TFT (Thin Film Transistor) - aktív mátrixos technológia: minden cellához tartozik egy tranzisztor, ami a cella ki- és bekapcsolását gyorsítja, és ezáltal csökkenti a monitor válaszidejét. (1027x768-nál 3,9 millió tranzisztor)


Plazmamonitor

Plazmamonitor

  • Piciny fénycsövek alkotta mátrix, amely függőleges és vízszintes elektródamezők között semleges gázt (neon, argon, xenon) tartalmaz.

  • Ha egy cellához tartozó elektródákra magas feszültséget kapcsolnak a cellában lévő gáz ionizálódik és átmegy plazmába. A plazma által kibocsátott ultraibolya sugarak gerjesztik az üveg felületén lévő színes foszfort, amely világítani kezd.

  • Minden képponthoz három színes (R, G, B) alpixel tartozik. A színárnyalatokat a pixelekhez tartozó szűrőfilterekkel állítják elő (CCF=Capsulated Color Filter).

  • Max. megjeleníthető színek száma: 16,7 millió


Plazmamonitor1

Plazmamonitor

  • Hátránya: a képpontok meglehetősen nagy mérete nagyméretű TV v. prezentációs panelek


Jellemz k

Jellemzők

Jellemzői:

  • Monitor mérete (képcsőméret):

    Coll (hüvelyk):15”, 17", 21"

    A 19", 21" –nál digitális vezérlőtechnika: különböző felbontások automatikus kiválasztása; képméret optimalizálása

  • Képismétlési frekvencia: megadja, hogy s-ként hányszor építi fel újra a képet.

    Túl alacsony vibrál a kép. Min. 75 Hz (80 Hz)


Jellemz k1

Jellemzők

  • Kiszámítható:

    Ismerni kell a horizontális frekvenciát (megadja KHz-ben, hogy az

    elektronsugár s-ként hány sort épít fel).

    Pl: az 1024X768 esetén:

    Ha a horizontális frekvencia 75000 Hz, akkor a képismétlési frekvencia kb. 97 Hz, ( 75000 Hz / 768 = 97.6 Hz.)

    A szinkronizációs idő: -10%


Jellemz k2

Jellemzők

  • Felbontás és élesség:A megjeleníthető pixelek száma

  • pl.: 640x480, 800x600, 1024x768, 1280x1024, 1600x1200, 1920x1200 (VGA & SVGA)

    A normál VGA a 640x480 felbontás, jelenti, hogy a képernyőre vízszintesen 640 képpontot, függőlegesen pedig 480 képpontot gyújt ki az elektronsugár.

  • Kép élességét befolyásoló tényezők:

    • Minél jobb a felbontás, annál élesebb a kép.

    • A monitort meghajtó videokártya által támogatott felbontás

    • Más tényezők pl: a hardver tervezése és a gyártási minőség

    • Képponttávolság: 2 szomszédos képpont közti távolságot adja meg. Azonos méretű monitorok esetén minél kisebb a képponttávolság, annál élesebb a kép. (ált: ~ 0,21-0,31 mm , 14” :0,28 mm, 17” : 0,26-0,28 mm. )


Jellemz k3

Jellemzők

  • Folyamatos(non-interlaced) vagy váltottsoros(interlaced) képalakítás:

    Az interlace üzemmód (pl.:TV): az egyik képfrissítési lépésnél csak az 1., 3., 5. stb. sorokat rajzolják ki, a következő ütemben pedig a 2., 4., 6. stb. sorokat. Hatékonyabb: foly.

  • Multiszinkron(multisynchron): felbontás változtatásának képessége.


Jellemz k4

Jellemzők

  • Alacsony sugárzás(low radiation): a monitor által keltett elektromágneses tér megfelel az erre vonatkozó munkavédelmi előírásoknak. (MPR-II és a TCO)

  • Torzítás mértéke: Ha a három elektronsugár nincs megfelelően összehangolva konvergencia hiba

    Ok:a külső mágneses mezők ( Föld mágneses mezője). Korrigálás: számos szabályozó funkciót beépítése (trapéz, paralelogramma, stb).


Monitorvez rl k rtya

Monitorvezérlő kártya

  • Feladata a monitoron megjelenítendő kép előállítása.

    Minden pixelt önállóan képesek vezérelni.

    A grafikus kép megjelenítéséhez a kártyán RAM memória található.

    Ebben minden pixelnek egy n bites bejegyzés felel meg, amelynek a hossza (a színmélység) meghatározza az ábrázolható színek számát (2n).

    A 16 bites színmélység, 65536 szín: "High Colour",

    32 bites színmélység, 16,7 millió szín: (valósághű): "True Colour"

    (A három alapszínnek megfelelően minden bejegyzés 3, ez utóbbi esetben 1-1 B-os mezőre oszlik.)


Monitorvez rl k rtya1

Monitorvezérlő kártya

  • Lényeges jellemzője: a felbontás, amely a megjeleníthető pixelek számát adja meg sor x oszlop formában.

  • Pl: 640x480 felbontáshoz és 65536 színhez (pixelenként 16 bit):

    640x480x16=4915200 bit=600 kB

    1024x768 felbontáshoz és 256 szín megjelenítése

    (pixelként 8 bit),

    1024x768x8=768.432 B (=750 kB =0.74 MB)


Monitorvez rl k rtya2

Monitorvezérlő kártya

  • A videokártya tartalmazza azt az elektronikát, amely a monitort illeszti számítógépünkhöz. A kártya paraméterei (típusa) meghatározza azt a monitortípust.

  • MDA (Monochrome Display Adapter) :csak szöveg (monochrom)

  • HGC, (Hercules Graphics Controller) :720x350: monokróm grafikus ábrák

  • CGA (Color Graphics Adapter) színes grafikus videókártya.

    640x200: monochrom, 320x200: a létező 16 színből egyszerre 4 szín

  • EGA (Enhanced Graphics Array):640x350: 64 színből 16 szín (digitális videojel monitor)

  • VGA (Video Graphics Array) 1987-től analóg videojel szolgáltatása 640x480 :16, ill. 256 -féle szín (262 144 színt tartalmazó palettáról)


Monitorvez rl k rtya3

Monitorvezérlő kártya

  • SVGA (Super Video Graphics Array): felbontása rugalmasan változtatható

    640x480; 800x600; 1024x768, 1152x864, 1280x1024 a legtöbb SVGA kártya felbontása.

  • Bővítőhelyen található v. az alaplapra van integrálva. A kép megjelenítéséhez a CPU információt küld a videokártyának, ami azt továbbítja a monitornak.

  • Sokszor a számításigényes műveleteket (pl. 3D grafika) maga végzi el, tehermentesítve a központi CPU-t. A CPU végzi el mértani alakzatokkal kapcsolatos számításokat (pl. nagyítás, mozgatás, forgatás), míg a grafikus processzor feladata a monitoron megjelenő kép pixelek kiszámítása.

    Pl: nVIDIA chipjeire (TNT, TNT2, GeForce2, GeForce3) épülő videokártyák (pl. Leadtek, Elsa), ATI Radeon.

  • Dual Head technológiával készülő videokártyák: két eszköz (egy monitor és egy második monitor/TFT monitor/TV) kezelése

  • 3 lényeges paraméter: sebesség, megjeleníthető színek száma, felbontás.

  • Az AGP (Accelerated Graphics Port) vagy a PCI (Peripheral Components Interface) buszt használják.
