Presentation Transcript


5157411

無線網路


5157411

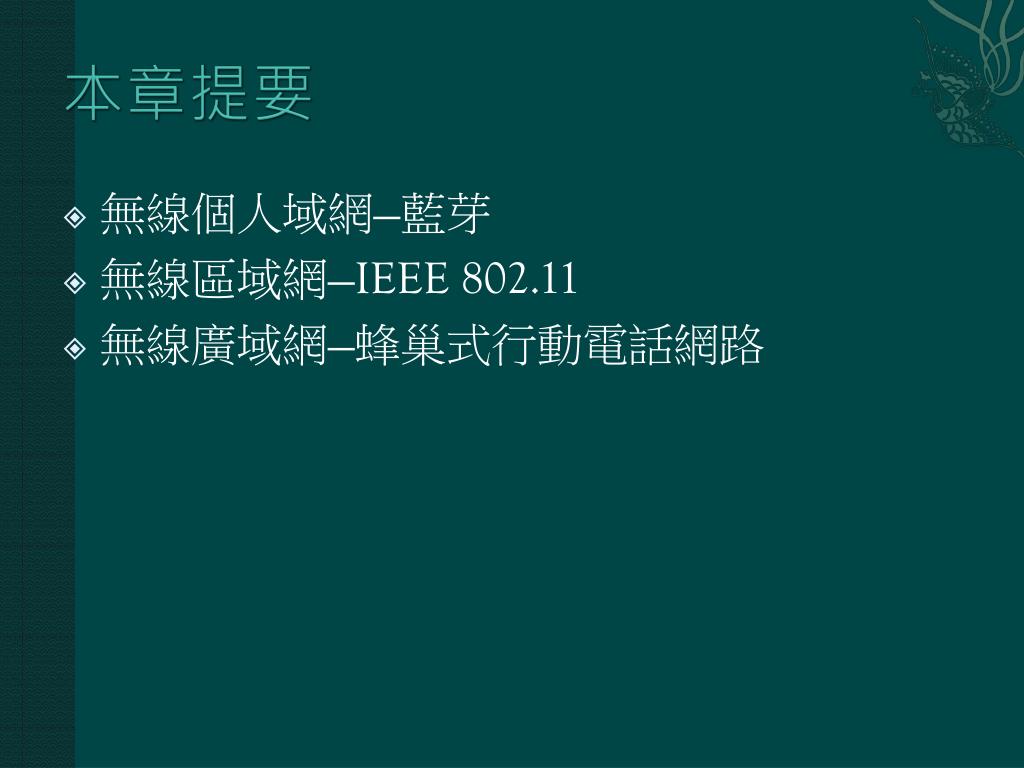

本章提要

  • 無線個人域網—藍芽

  • 無線區域網—IEEE 802.11

  • 無線廣域網—蜂巢式行動電話網路


5157411

無線網路利用電磁波傳送資訊

  • 常用:紅外線與無線電


Infrared

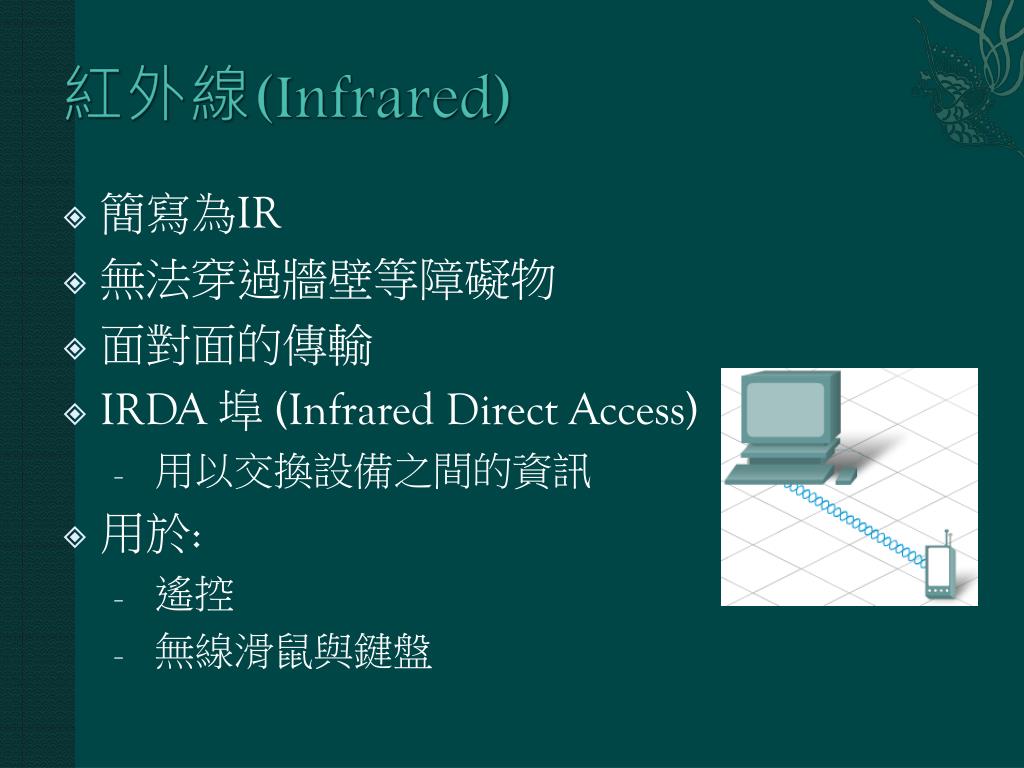

紅外線(Infrared)

  • 簡寫為IR

  • 無法穿過牆壁等障礙物

  • 面對面的傳輸

  • IRDA 埠 (Infrared Direct Access)

    • 用以交換設備之間的資訊

  • 用於:

    • 遙控

    • 無線滑鼠與鍵盤


Radio frequency rf

無線電(Radio Frequency, RF)

  • 訊號可以穿透牆壁

  • RF 頻帶須保留給無線設備, 如無線電話與電腦週邊設備


5157411

無線電—ISM頻帶

  • Industrial Scientific and Medical (ISM) bands

  • 900 MHz – 用於蜂巢式電話(cell phones)

  • 2.4 GHz

    • 藍芽技術(Bluetooth technology)

    • 低速短距離(low speed, short range)

    • 可同時與多個設備通訊

  • 5 GHz

    • 無線區域網路(Wireless LAN)

    • 以較高的強度傳送 = 較大的距離

    • 符合 802.11 標準


5157411

無線網路的優點

  • 移動性(Mobility)

  • 擴充性(Scalability)

    • 易於加入一個網路中

    • 利用 “hotspots”

  • 彈性(Flexibility)

    • 隨時隨地的連接

  • 低成本(Cost)

    • 低安裝成本


5157411

無線的風險與限制

  • 使用無執照的 RF 頻帶

    • 被很多不同的設備所用

  • 干擾

    • 無線電話

    • 微波(microwaves)

  • 安全性(Security)

    • 易存取網路

    • 加密(encryption)/認證(authentication)以獲得安全


5157411

用紅外線、無線電或藍芽?

  • Q: 在機場收email

  • A: 無線電

  • Q:使用耳機使得免持手機談話

  • A:藍芽

  • Q:兩人在公園一起面對面地各持PDA下棋

  • A:紅外線

  • Q:三部週邊設備連接家中的桌上型電腦

  • A: 藍芽


5157411

用紅外線、無線電或藍芽?

  • Q: 二樓的CD播放器播放音樂,在地下室以無線耳機聹聽

  • A: 無線電

  • Q:使用遙控器對電視選台

  • A:紅外線

  • Q:用5.8GHz的無線電話

  • A:無線電


5157411

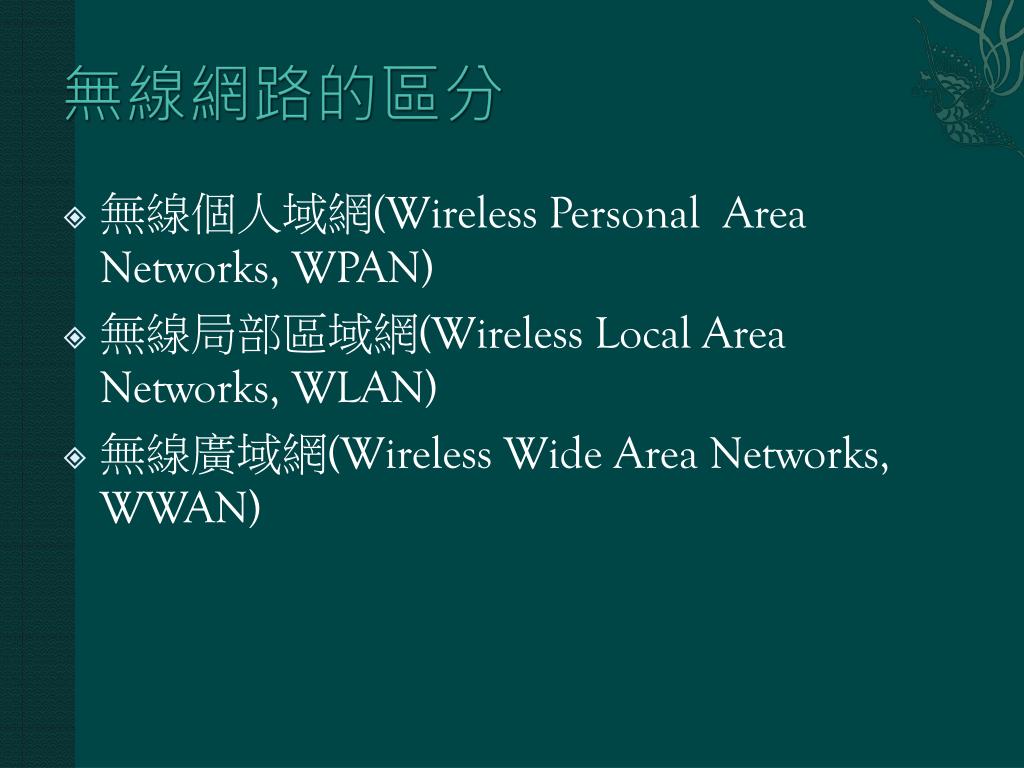

無線網路的區分

  • 無線個人域網(Wireless Personal Area Networks, WPAN)

  • 無線局部區域網(Wireless Local Area Networks, WLAN)

  • 無線廣域網(Wireless Wide Area Networks, WWAN)


5157411

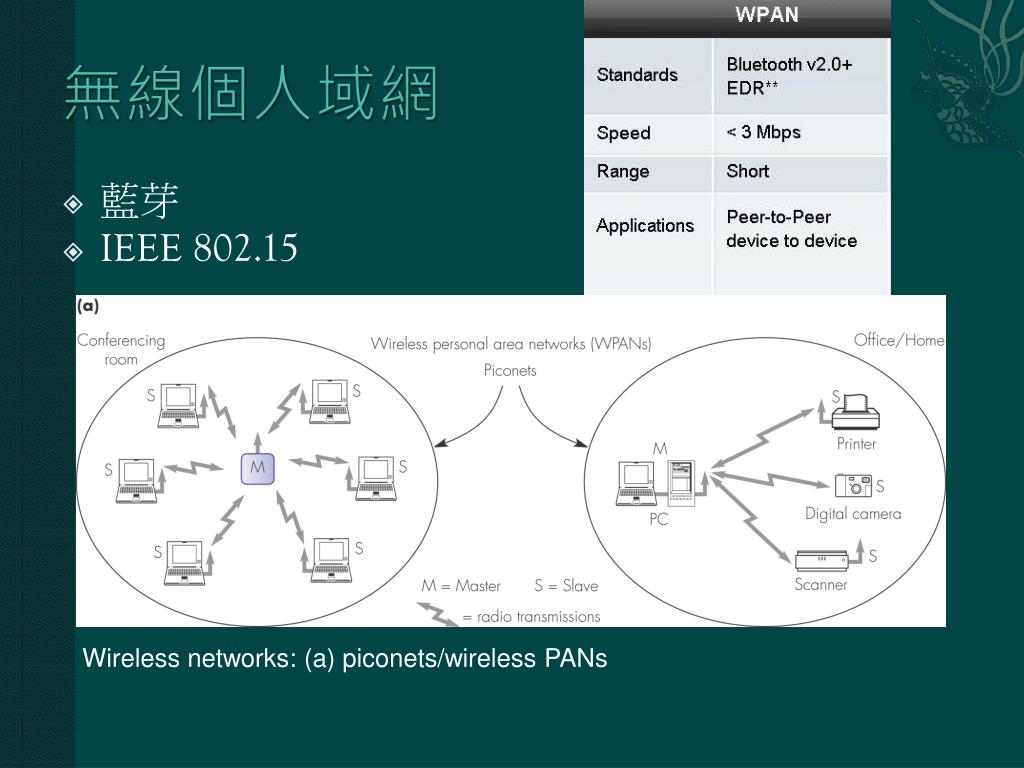

無線個人域網

  • 藍芽

  • IEEE 802.15

Wireless networks: (a) piconets/wireless PANs


5157411

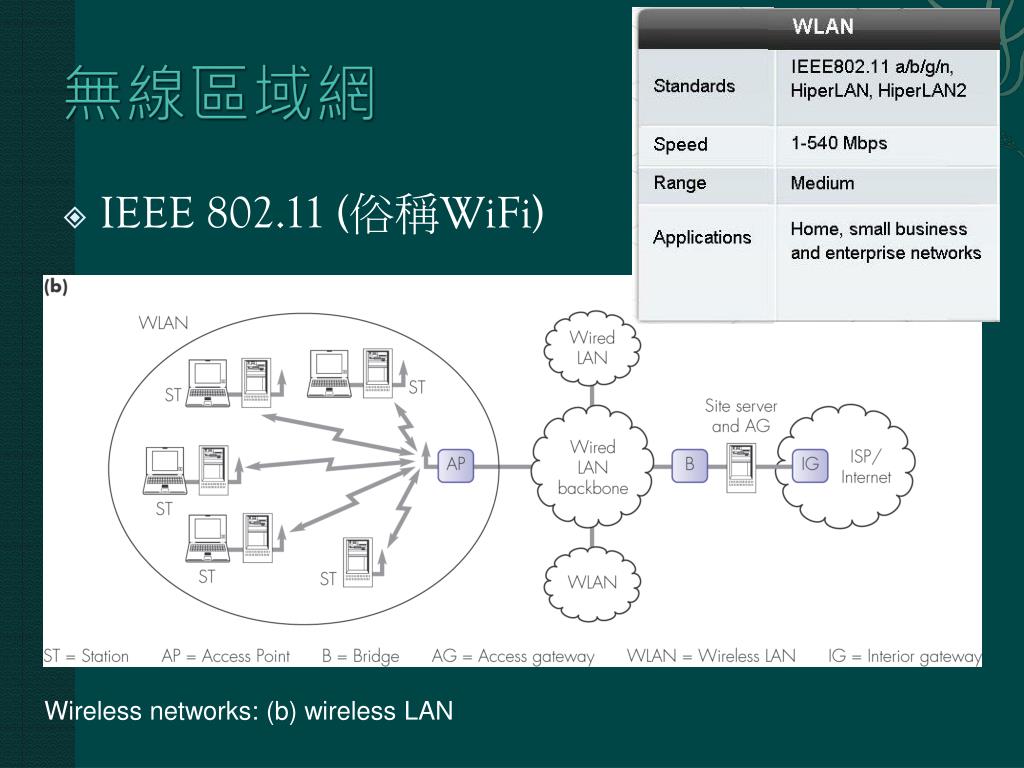

無線區域網

  • IEEE 802.11 (俗稱WiFi)

Wireless networks: (b) wireless LAN


5157411

無線廣域網

  • 行動電話網路

蜂巢式無線電網路


Ieee 802 11

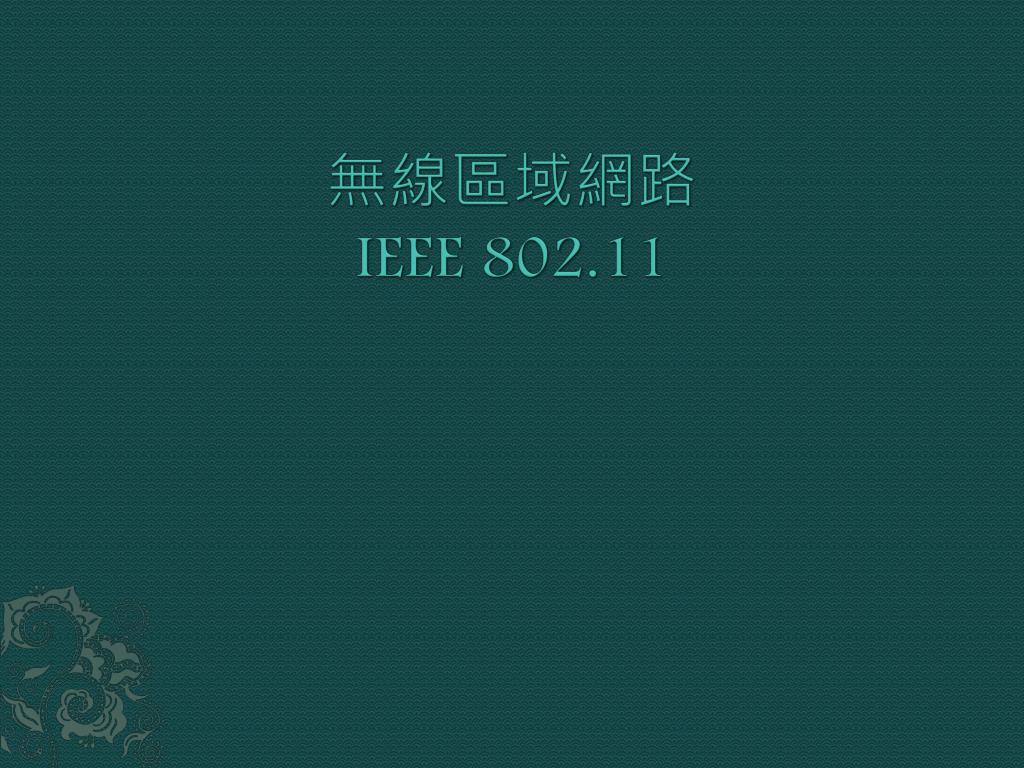

無線區域網路IEEE 802.11


Ieee 802 111

無線區域網的標準(IEEE 802.11)

  • IEEE 802.11 最早由 IEEE 在 1997 年 6 月正式發表, 此文件定義無線網路在實體層(Physical Layer) 與鏈結層 (Data Link Layer) 所使用的標準。

  • Wi-Fi Wireless Fidelity

    • 所有的 802.11 標準的群組

  • Wi-Fi 同盟(Alliance)

    • 負責測試來自製造商的無線設備


Wi fi

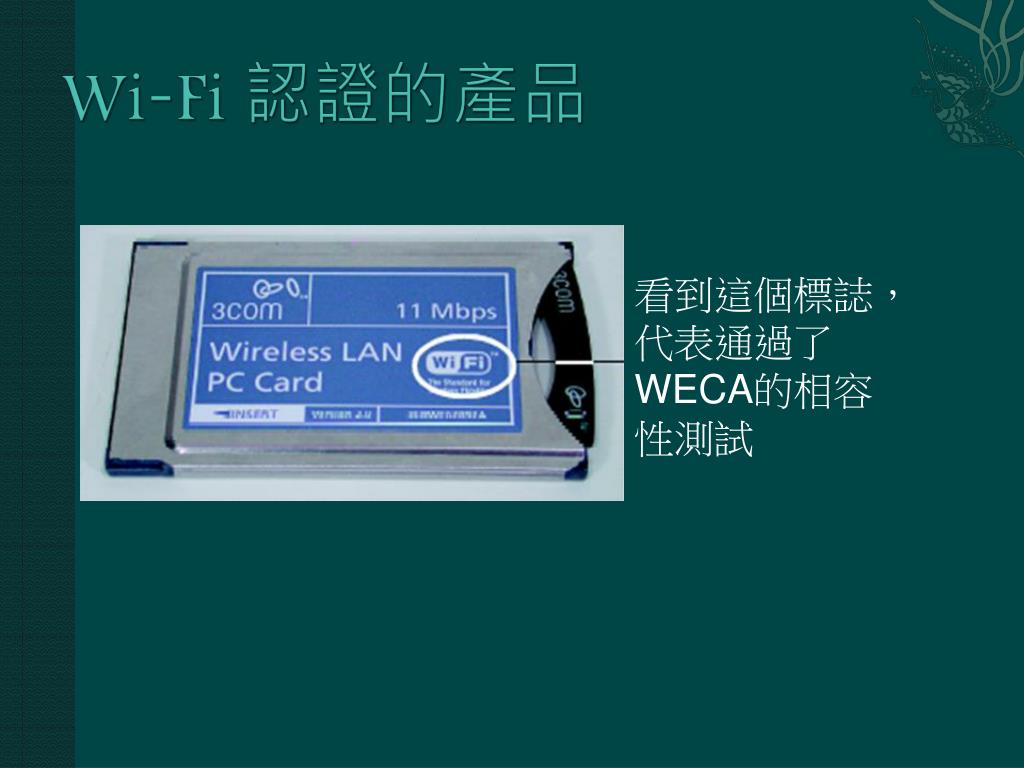

Wi-Fi 認證的產品

看到這個標誌,代表通過了WECA的相容性測試


Ieee 802 112

IEEE 802.11的標準


802 11a

802.11a

  • 使用 5 GHz RF 頻帶

  • 與 2.4 GHz 頻帶(亦即 802.11b/g/n設備) 不相容

  • 範圍約為 802.11 b/g 的 33%

  • 實作上較其他種技術昂貴

  • 逐漸不易找到與 802.11a 相容的裝置


802 11b

802.11b

  • 最早出現的 2.4 GHz 技術

  • 最大資料速率為 11 Mbps

  • 範圍:室內約 46 公尺 (150 英呎) /室外約 96 公尺 (300英呎)


802 11g

802.11g

  • 2.4 GHz 技術

  • 最大資料速率增加到 54 Mbps

  • 與 802.11b 有相同的範圍

  • 與802.11b相容 (Backwards compatible with 802.11b)


802 11n

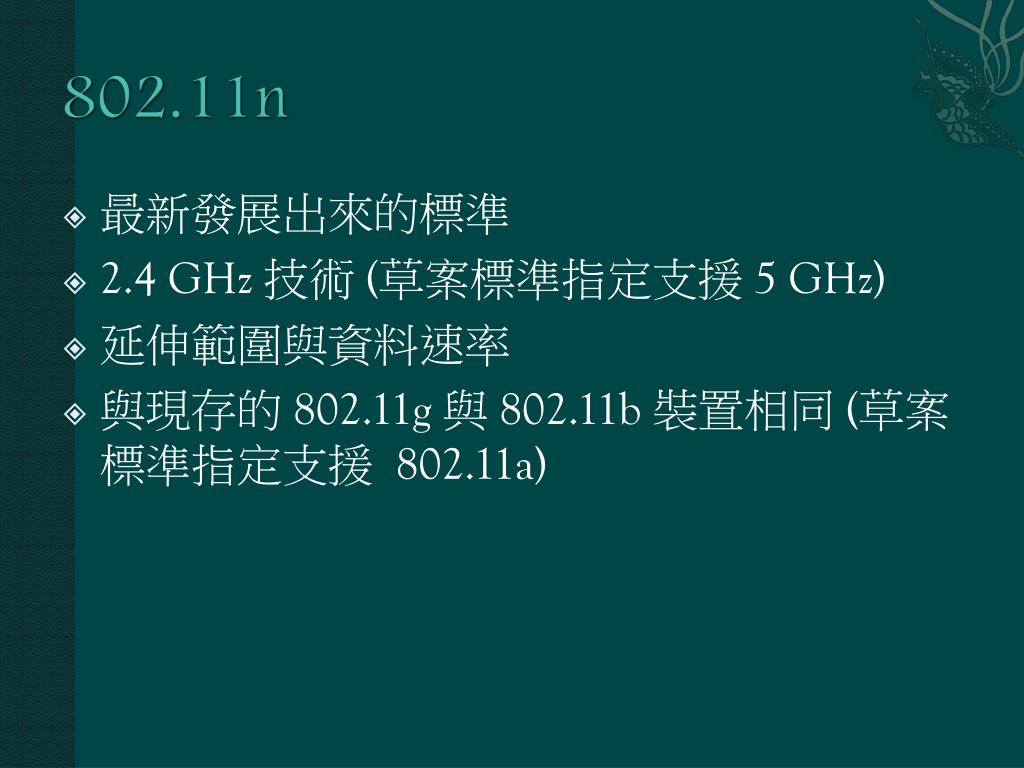

802.11n

  • 最新發展出來的標準

  • 2.4 GHz 技術 (草案標準指定支援 5 GHz)

  • 延伸範圍與資料速率

  • 與現存的 802.11g 與 802.11b 裝置相同 (草案標準指定支援 802.11a)


Components

無線區域網的組件(Components)

  • 無線用戶(Wireless client)

    • 任何參與無線網路的主機

  • 存取點(Access point, AP)

    • 控制有線網路與無線網路之間的存取


Components1

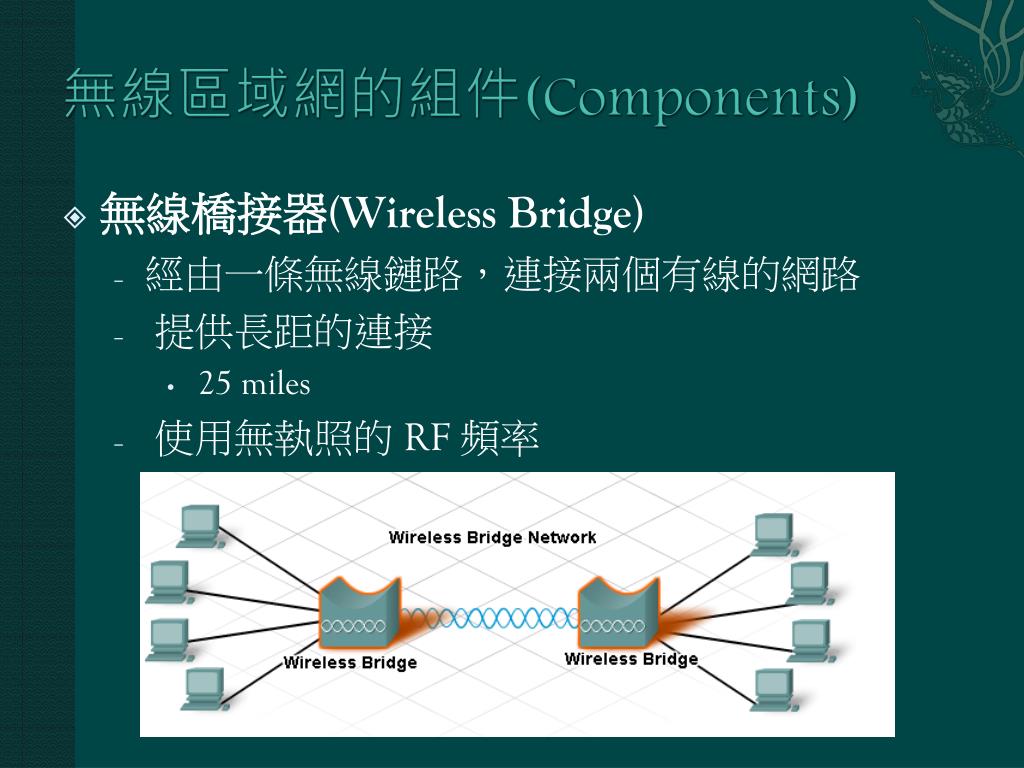

無線區域網的組件(Components)

  • 無線橋接器(Wireless Bridge)

    • 經由一條無線鏈路,連接兩個有線的網路

    • 提供長距的連接

      • 25 miles

    • 使用無執照的 RF 頻率


802 11

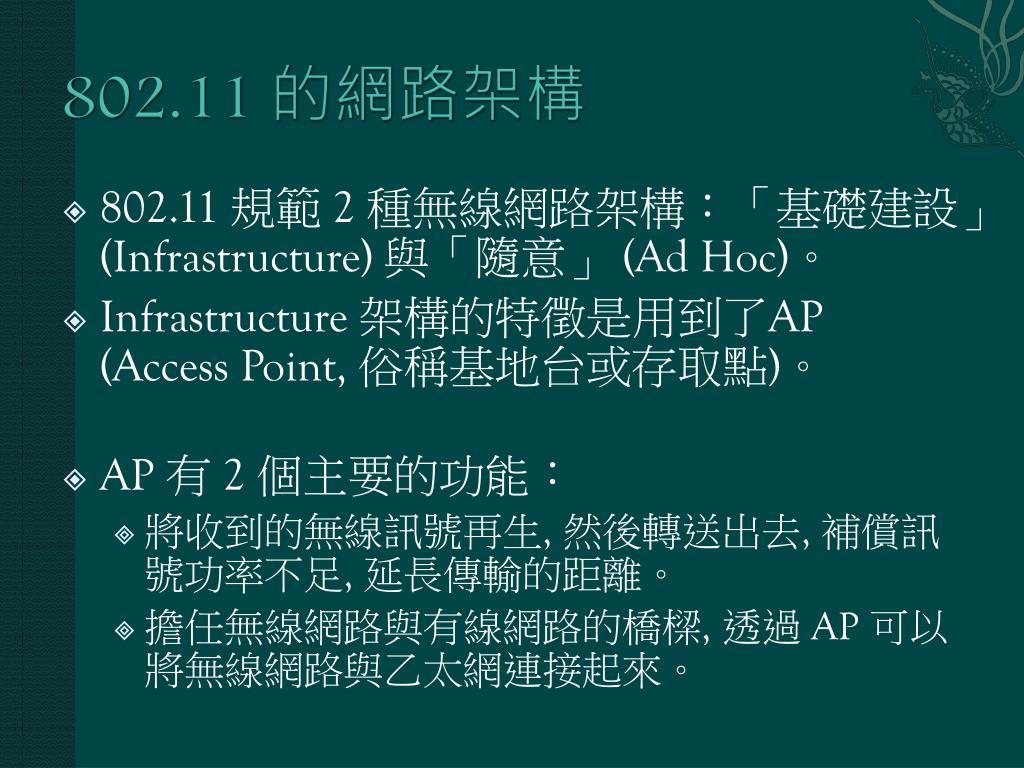

802.11 的網路架構

  • 802.11 規範 2 種無線網路架構:「基礎建設」(Infrastructure) 與「隨意」 (Ad Hoc)。

  • Infrastructure 架構的特徵是用到了AP (Access Point, 俗稱基地台或存取點)。

  • AP 有 2 個主要的功能:

    • 將收到的無線訊號再生, 然後轉送出去, 補償訊號功率不足, 延長傳輸的距離。

    • 擔任無線網路與有線網路的橋樑, 透過 AP 可以將無線網路與乙太網連接起來。


5157411

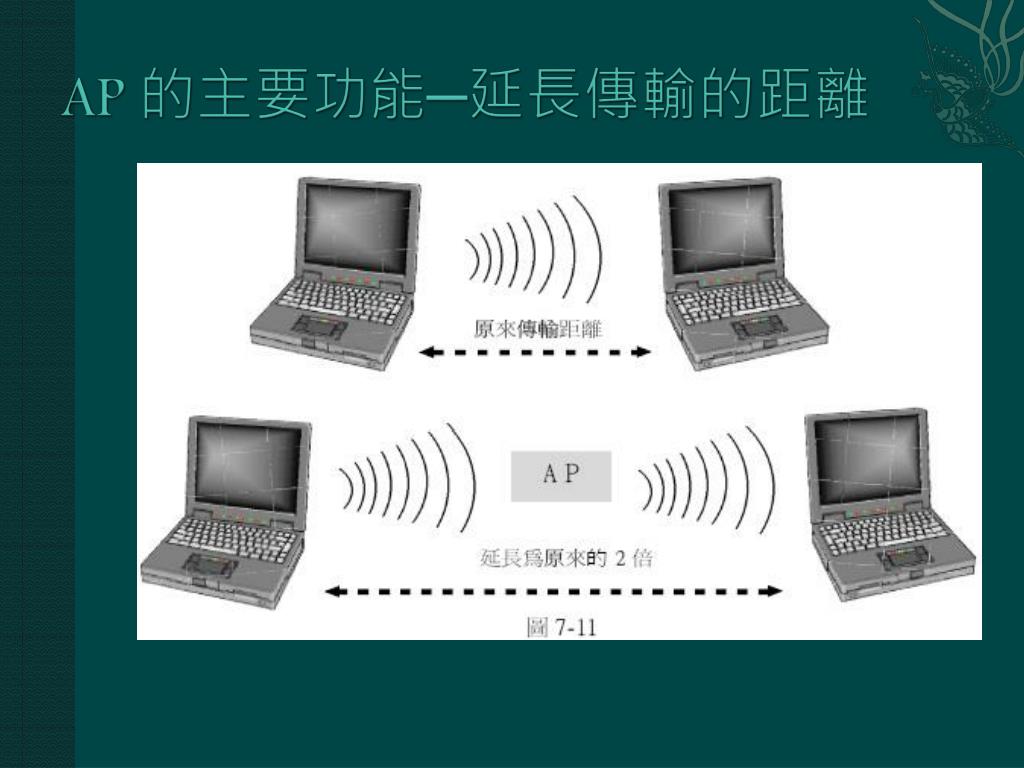

AP 的主要功能─延長傳輸的距離


5157411

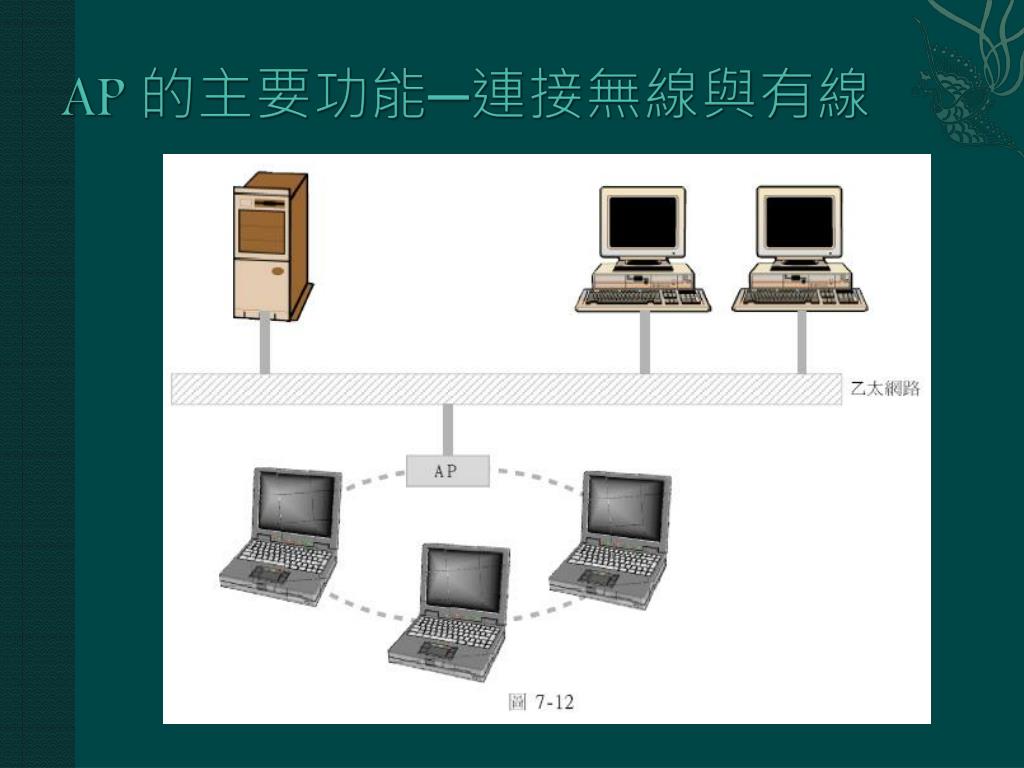

AP 的主要功能─連接無線與有線


Access point

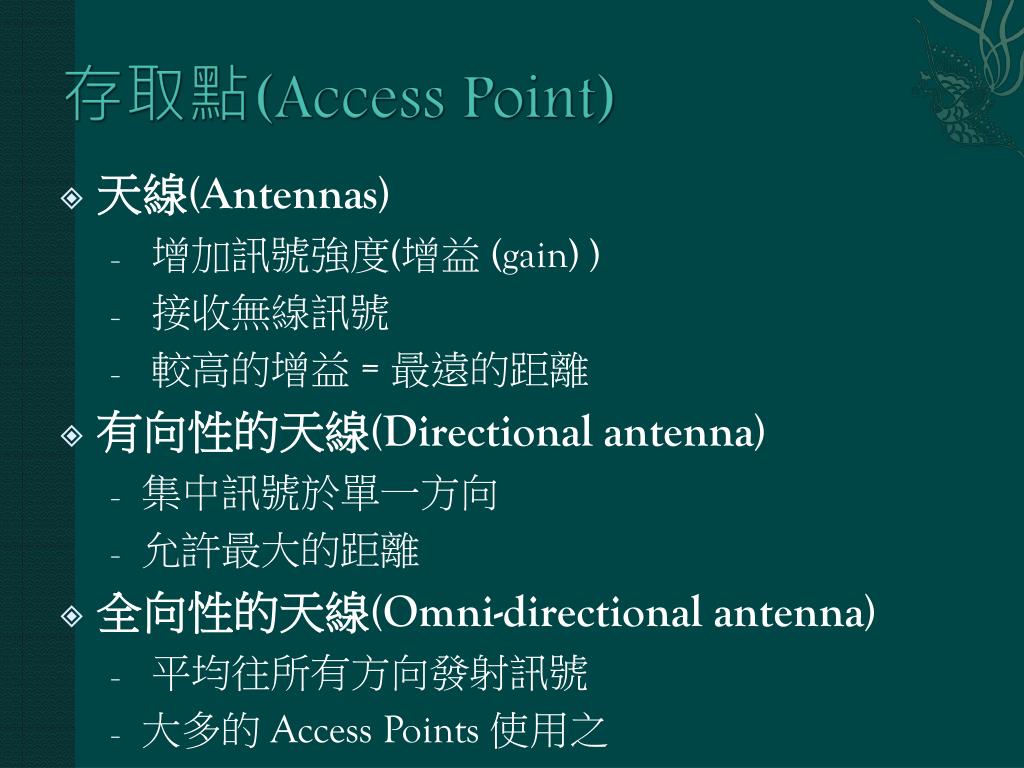

存取點(Access Point)

  • 天線(Antennas)

    • 增加訊號強度(增益 (gain) )

    • 接收無線訊號

    • 較高的增益 = 最遠的距離

  • 有向性的天線(Directional antenna)

    • 集中訊號於單一方向

    • 允許最大的距離

  • 全向性的天線(Omni-directional antenna)

    • 平均往所有方向發射訊號

    • 大多的 Access Points 使用之


5157411

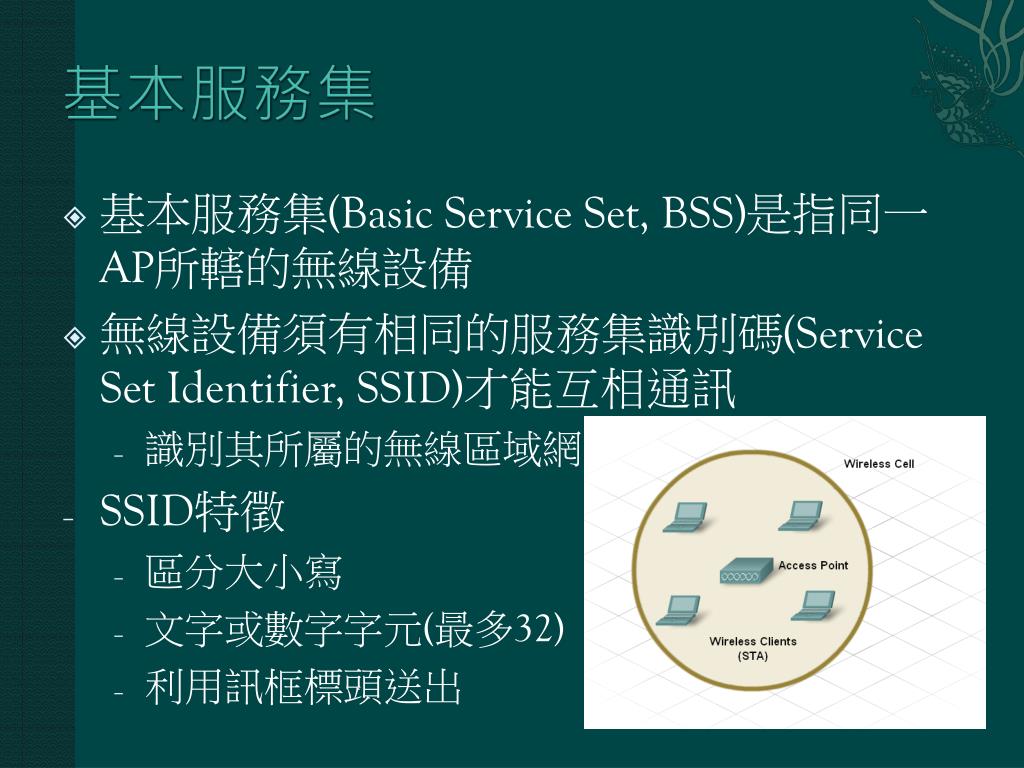

基本服務集

  • 基本服務集(Basic Service Set, BSS)是指同一AP所轄的無線設備

  • 無線設備須有相同的服務集識別碼(Service Set Identifier, SSID)才能互相通訊

    • 識別其所屬的無線區域網

  • SSID特徵

    • 區分大小寫

    • 文字或數字字元(最多32)

    • 利用訊框標頭送出


Ad hoc

隨意式(Ad-hoc)架構

  • 不需要存取點(Access Point, AP)的型式

  • 以對等方式連接兩部以上的設備

  • 這種隨意式網路所覆蓋的區域稱為「獨立基本服務集」(Independent Basic Service Set , IBSS)


Ad hoc1

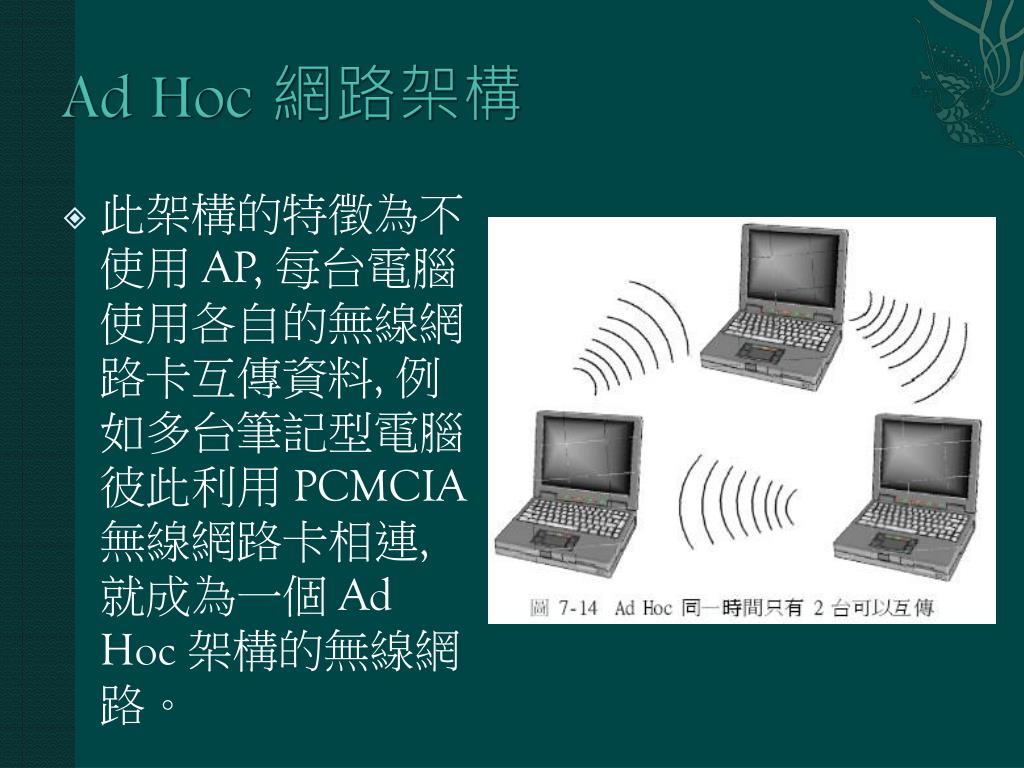

Ad Hoc 網路架構

  • 此架構的特徵為不使用 AP, 每台電腦使用各自的無線網路卡互傳資料, 例如多台筆記型電腦彼此利用 PCMCIA 無線網路卡相連, 就成為一個 Ad Hoc 架構的無線網路。


Distribution system

分配系統(Distribution System)

  • 擴充的服務集(Extended Service Set, ESS)

  • 使用多個AP

  • 每個基本服務集 ( BSS ) 應該有 10% 的重疊

    • 才能避免訊號的遺失

基本服務集(BSS)

基本服務集(BSS)


5157411

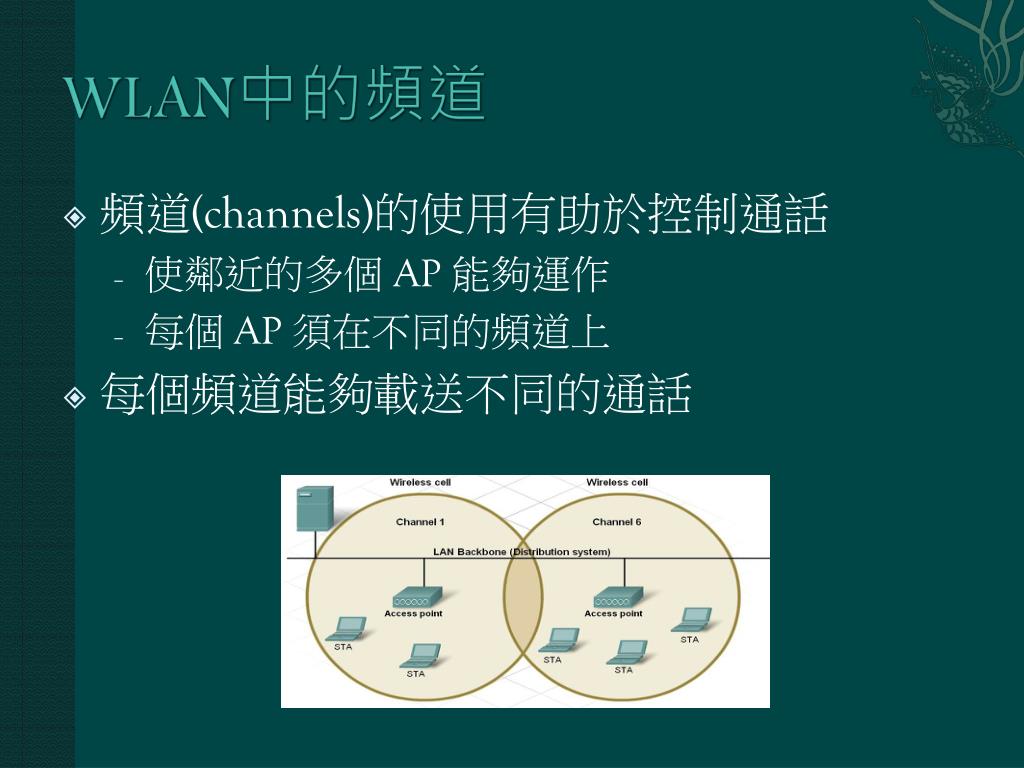

WLAN中的頻道

  • 頻道(channels)的使用有助於控制通話

    • 使鄰近的多個 AP 能夠運作

    • 每個 AP 須在不同的頻道上

  • 每個頻道能夠載送不同的通話


Csma ca

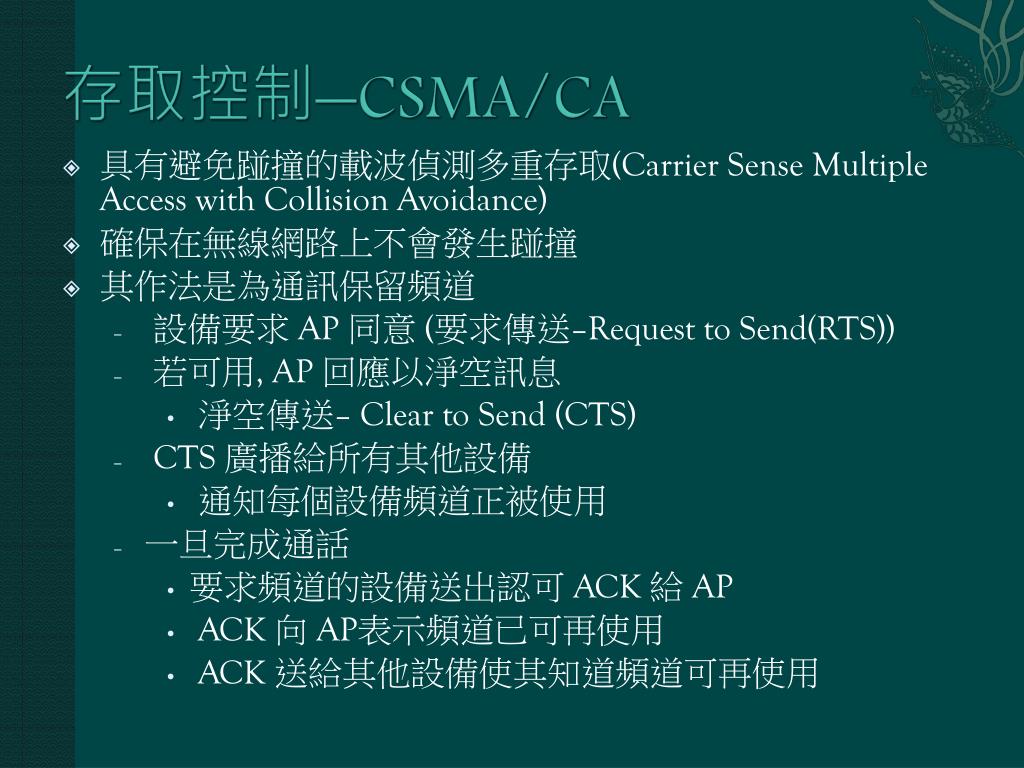

存取控制―CSMA/CA

  • 具有避免踫撞的載波偵測多重存取(Carrier Sense Multiple Access with Collision Avoidance)

  • 確保在無線網路上不會發生踫撞

  • 其作法是為通訊保留頻道

    • 設備要求 AP 同意 (要求傳送–Request to Send(RTS))

    • 若可用, AP 回應以淨空訊息

      • 淨空傳送– Clear to Send (CTS)

    • CTS 廣播給所有其他設備

      • 通知每個設備頻道正被使用

    • 一旦完成通話

      • 要求頻道的設備送出認可 ACK 給 AP

      • ACK 向 AP表示頻道已可再使用

      • ACK 送給其他設備使其知道頻道可再使用


5157411

設定無線AP

  • 模式(Modes)

    • 與設備有關

    • 混合模式(Mixed Mode) – 可支援多種的主機

      • 但會降低效率 – 支援越多設備

  • SSID

    • 以識別 WLAN

    • 參與的設備須使用相同的SSID

    • SSID 廣播給每一台設備

      • 使得易於偵測

  • 無線頻道(Wireless Channel)

    • 自動配置(auto locate)

      • 找擁塞最少的頻道


5157411

設定無線AP


5157411

設定無線用戶

  • 無線主機 (STA) – 具有無線網卡與無線軟體的設備

    • 用戶組態須匹配 Access Point 的組態

  • Windows XP

    • 無線用戶軟體

    • 為作業系統的一部份

    • 能控制大部分的組態

    • 設定WinXP無線網路(http://wlan.ncnu.edu.tw/wlanFAQ/winxp/winxp.htm)


5157411

設定無線用戶

  • 使用專用的軟體(stand-alone software)

    • 無線網卡附帶的軟體,具有特別加強的功能

    • 不能與 XP提供的無線設定軟體並用

  • 安裝完軟體時,即檢查連通性

    • 連線資料速率

    • 連線狀態

    • 使用的無線頻道

    • ping


5157411

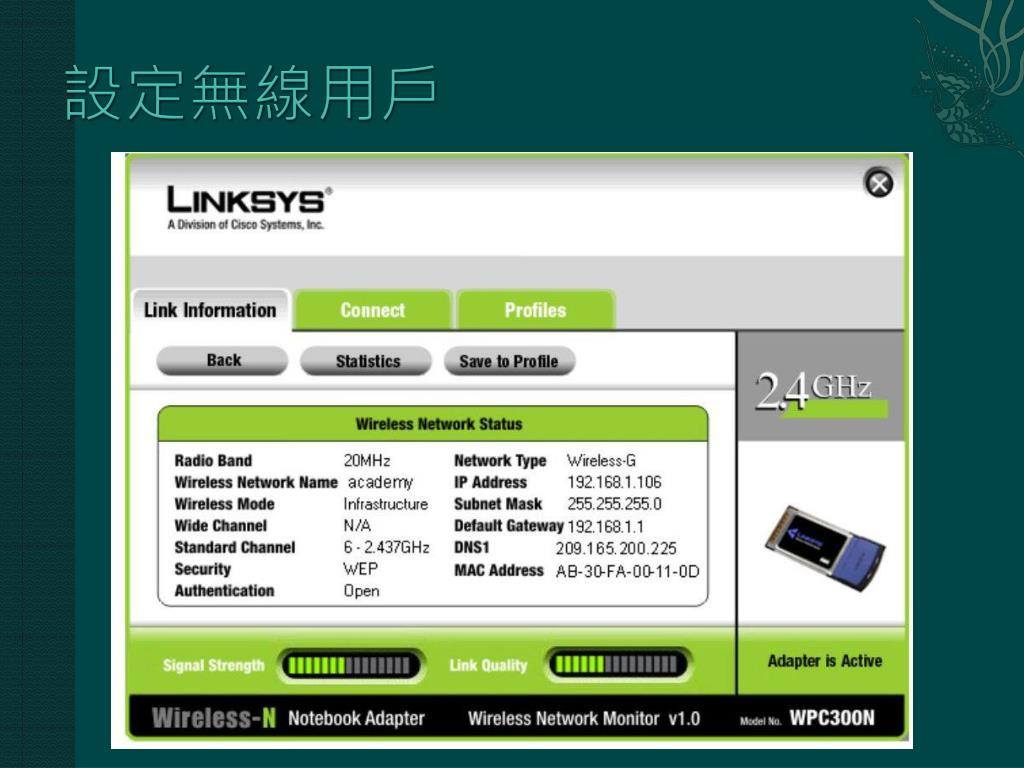

設定無線用戶


5157411

無線網路的安全

  • 不需實體的連線

  • 攻擊者可以轉進“tune into” 你的網路就向收聽廣播電台一樣

  • 若採用預設的設定,則易於侵入,因而須更改這些設定

    • 隱藏(disable) SSID

    • 更改預設的密碼

    • 更改預設的 IP 位址

  • 然而,

    • SSID 是以明文傳送

    • 所以,仍然可能被發現


5157411

MAC位址過濾

  • 另一項安全功能

  • 會限制對您的網路之存取

  • MAC 位址用於識別哪部設備連到無線網路

    • 無線 AP 從清單(資料庫) 查詢 MAC 位址

    • 只有那些所列的位址可以獲得存取權


Authentication

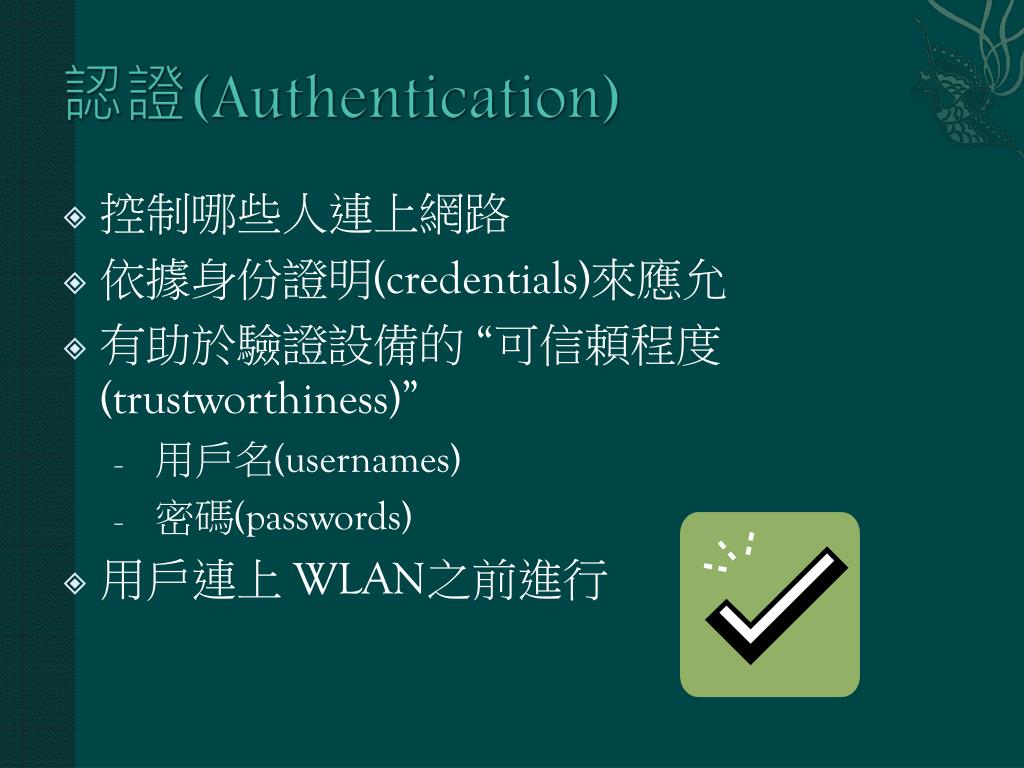

認證(Authentication)

  • 控制哪些人連上網路

  • 依據身份證明(credentials)來應允

  • 有助於驗證設備的 “可信頼程度(trustworthiness)”

    • 用戶名(usernames)

    • 密碼(passwords)

  • 用戶連上 WLAN之前進行


Open authentication

開放式認證(Open Authentication)

  • 預設的認證方式

  • 任何的用戶都可存取 AP

  • 應只用於開放的無線網路上

    • 學校

    • 網際網路咖啡(Internet Café )


Pre shared key psk

事先共享金鑰 (Pre-Shared Key, PSK)認證

  • AP 與用戶兩方須有相同的密鑰

  • 此為其運作方式:

    • AP 送出一串隨機的位元組給用戶

    • 用戶收到之後,將其加密,並送回給 AP

    • AP 收到加密的字串,解開其內容

    • 若解開後的字串 = 原本的字串 用戶可以進入


Extensible authentication protocol eap

可擴展的認證協定 (Extensible Authentication Protocol, EAP)

  • EAP 軟體須安裝於用戶設備上

  • AP透過「遠端認證撥接用戶服務」(RADIUS) 伺服器查詢用戶


Radius

RADIUS伺服器

  • Remote Authentication Dial-in User Services

    • 伺服器的運作與AP是分開的

    • 維護一份有效的用戶資料庫

    • 檢查用戶名(username)與密碼


Encryption

加密(Encryption)

  • 對傳送資料的處理,使得就算被擷取也無法使用

  • WEP (Wired Equivalency Protocol)

    • 在傳送時加密傳送內容

    • WEP金鑰是以字元或數字輸入,通常產生 64 或 128 bits的金鑰

    • AP 以及網路上的每一部設備須有相同的 WEP 金鑰


Wi fi protected access wpa

Wi-Fi Protected Access (WPA)

  • 網際網路上已有現成的攻擊軟體可以破解 WEP 金鑰。

  • 為克服此弱點,改用Wi-Fi Protected Access (WPA)

  • WPA的加密金鑰可以從64 bits 到 256 bits,並且在每次用戶與AP連線時會動態產生新的金鑰,所以較不易被破解。


5157411

交通過濾

  • 控制哪種交通可以經過 WLAN

  • 根據如下資訊做阻擋交通:

    • IP Address

    • MAC Address

    • Port Numbers


5157411

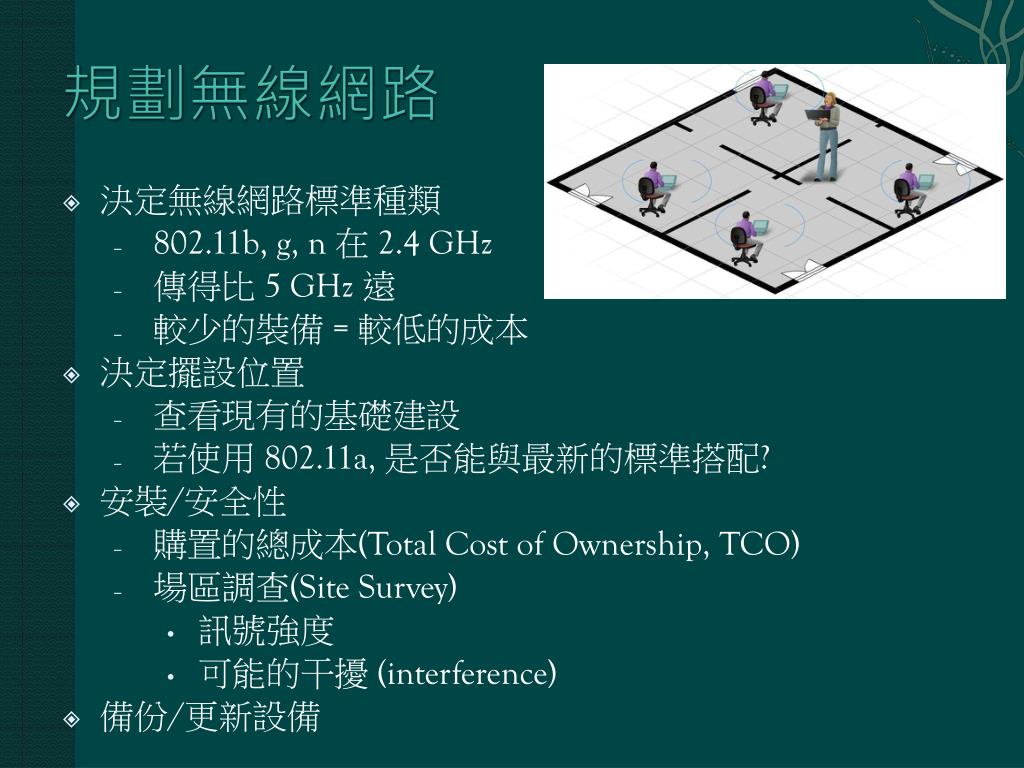

規劃無線網路

  • 決定無線網路標準種類

    • 802.11b, g, n 在 2.4 GHz

    • 傳得比 5 GHz 遠

    • 較少的裝備 = 較低的成本

  • 決定擺設位置

    • 查看現有的基礎建設

    • 若使用 802.11a, 是否能與最新的標準搭配?

  • 安裝/安全性

    • 購置的總成本(Total Cost of Ownership, TCO)

    • 場區調查(Site Survey)

      • 訊號強度

      • 可能的干擾 (interference)

  • 備份/更新設備


5157411

AP的保全

  • 基本安全

    • 更改設定 (SSID, usernames, passwords)

    • 取消廣播 SSID

    • MAC 位址過濾

  • 進階安全

    • 加密

    • 認證

    • 交通過濾


5157411

備份與回復AP組態


Ieee 802 113

IEEE 802.11 的傳輸技術

  • 在實體層規範了 3 種傳輸技術:

    • 直接序列展頻 (Direct Sequence Spread Spectrum, DSSS)

    • 跳頻式展頻 (Frequency Hopping Spread Spectrum, FHSS)

    • 紅外線 (Infrared, IR)

  • 在鏈結層則規範了 CSMA/CA 這種媒介存取控制方法。


5157411

何謂展頻

  • 展頻是為無線傳輸而發展的技術

  • 以基頻與寬頻傳輸為基礎

  • 為了克服無線傳輸的特點:易受干擾與攔截

  • 利用多個傳輸頻率來傳資料

    • 使不易攔截

    • 降低干擾的影響 (搭配錯誤更正碼)

  • 有「直接序列展頻」與「跳頻式展頻」2種


5157411

直接序列展頻

  • 直接序列展頻是將每個窄頻寬、高能量的位元訊號 (0 與1) 與展頻碼 (Spreading Code) 做運算, 將原本訊號延展為數倍頻寬, 並將訊號能量降低至低於背景雜訊(Background Noise), 再把訊號傳送出去。


5157411

直接序列展頻發送端運作原理


5157411

直接序列展頻接收端運作原理


5157411

直接序列展頻

  • 直接序列展頻在傳輸訊號的過程中, 會在 2.4GHz 頻帶中, 選擇一些連續的頻帶, 並將展頻後的資料在這些頻帶上傳送出去:


5157411

直接序列展頻頻帶


5157411

直接序列展頻

  • 802.11 定義的直接序列展頻技術可使用不同調變技術以提供 2 種速率:

    • 1 Mbps:採用 DBPSK (Differential Binary Phase Shift Keying) 調變技術。

    • 2 Mbps:採用 DQPSK (Differential Quadrature Phase Shift Keying) 調變技術。


5157411

跳頻式展頻

  • 跳頻式展頻會先將要傳送的資料分割成許多區塊, 並將連續的頻帶, 切割為多個小頻帶, 每次依序傳送區塊時, 會隨機選擇要把封包放到哪個頻帶:


5157411

為何叫「展頻」

  • 是因為雖然將整個頻帶切割成許多的小頻道,不斷在其間跳躍傳送資料, 但是其跳躍速度極快, 而且頻道很密集, 感覺上好像是使用整個頻帶的頻寬, 所以也稱之為『展頻』。


5157411

跳頻式展頻

  • 這種跳頻式的傳輸方式, 無形中也降低了被竊聽的風險。因為每傳送一段資料後, 下一次要用那一個頻道傳送, 只有接收端才會知道, 外界根本無從得知。

  • 跳頻式展頻所使用的調變技術為 GFSK (Gaussian Frequency Shift Key), 基本頻寬是 1 Mbps, 最高為 2 Mbps。


5157411

跳頻式展頻

  • 跳頻式展頻遠比直接序列展頻有較高的容錯能力。這是因為就算傳送資料的過程中, 被外在因素所干擾, 也只會造成某個小頻道無法傳送資料, 發送端只要針對被干擾的部分重送即可。


Ieee 802 114

IEEE 802.11的無線媒介

  • 802.11 DSSS(直接序列展頻)

  • 802.11 FHSS(跳頻展頻)

    • 79 個跳頻通道

  • 802.11a OFDM(正交頻分複用)

    • 可達54 Mbps

  • 802.11b HR-DSSS(高速直接序列展頻)

    • 提供1、2、5.5、11 Mbps之位元率,最大用戶資料率6Mbps

  • 802.11g OFDM(正交頻分複用)

    • 可達54 Mbps


Bluetooth

藍芽(Bluetooth)


5157411

藍芽是什麼

  • 簡言之, 藍芽就是一種同時可用於電信和電腦的無線傳輸技術。

  • Bluetooth SIG 在制定藍芽技術時, 希望他是屬於短距離、低功率、低成本, 且運用無線電波來傳輸的技術, 透過這個標準, 將所有資訊設備互相連通, 例如:一隻藍芽手機, 在家裡可以變成無線電話, 甚至當選台器, 而且還能當做 PDA (Personal Digital Assistant, 個人數位助理) 來用。


5157411

藍芽

Bluetooth 應用: (a) 週邊設備到電腦的連接


5157411

Bluetooth 應用: (b) 經由行動電話存取網際網路


5157411

藍芽的功用

  • 藍芽技術同時具備語音和數據通訊的能力, 最高傳輸速率達 1 Mbps, 其應用範圍很廣:

    • 語音及數據資料的即時傳輸

    • 取代有形線路

    • 快速方便的網路連接

    • 3 合1 電話


5157411

語音及數據資料的即時傳輸

  • 藍芽可以傳輸語音資料, 也能傳輸數據資料, 因此使用者可以透過藍芽技術, 在筆記型電腦或 PDA 上, 以無線的方式上網及收發電子郵件。


5157411

取代有形線路

  • 藍芽技術是一種短距離(10 公尺內) 無線傳輸的介面, 若加上頻率放大器則可延伸到 100 公尺, 因此只要電腦、鍵盤、印表機、手機、傳真機、電視、電話等等電氣設備都裝設有藍芽晶片, 那透過藍芽的無線通訊技術, 所有設備都能互相連通, 完全不需要再用線路連接, 澈底取代傳統線路連接的方式。


5157411

快速方便的網路連接

  • 兩個藍芽設備要建立連線, 只要是在傳輸的範圍之內, 經過簡單的認證作業, 便可以建立連線。

  • 我們以同樣是為了建立互通性佳、低成本、低耗能而設計的紅外線技術相比, 藍芽傳輸距離遠比紅外線的 1.5 公尺來的遠, 建立連線時又不需要通訊埠面對面, 可見藍芽的優勢所在。


5157411

3 合1 電話

  • 這點就是前面有提過的, 一隻具備藍芽技術的手機, 在家可以當無線電話的分機, 出外又變成大哥大, 到了公司又成為電話分機, 還能當 PDA 用, 而且設定簡單又方便, 不但節省成本, 便利性也高。


5157411

藍芽技術的標準

  • 藍芽傳輸的範圍最遠達 10 公尺, 若接上放大器則可達 100 公尺, 所使用為 2.4 GHz 公用頻帶, 採用的無線傳輸技術是跳頻式展頻, 和 IEEE 802.11雷同, 只不過其跳躍的頻率較高 (每秒1600 次)。


Piconet

Piconet

  • 一個藍芽網路 (Piconet) 總共可以有 8 個運作中的(active)藍芽裝置, 其中一個是主控端 (Master), 其他裝置則是用戶端 (Client)。

AS: Active Slave

PS: Parked Slave

SS: Standby Slave


5157411

藍芽技術的標準

  • 每一個藍芽裝置又可成為另一個藍芽網路的成員, 藉由此特性將藍芽網路無限的延伸出去, 形成一個大的藍芽區域網路。

  • 藍芽技術的傳輸範圍的距離愈短, 所耗的功率較低, 同時抗干擾能力也較強。特別是藍芽所使用的是最擁擠的 2.4 GHz 頻帶, 該頻帶是一個開放的空間, 因此如何防止干擾並兼顧傳輸效率就非常重要。


Scatternet

Scatternet

暫停

備用


5157411

如何防止干擾並兼顧傳輸效率

  • 採用高速跳頻 (每秒 1600 次) 和小封包傳送技術, 若是有封包在傳輸時遺失了, 只需要將該部分重傳, 而且因為每個封包都很小, 重送不會對傳輸速度有太大的影響。

  • 藉由錯誤控制的機制, 確保封包傳遞的正確性。


5157411

如何防止干擾並兼顧傳輸效率

  • 因為語音資料對於正確性的要求比較不高 (聽得到就行了), 因此語音傳輸時, 若有封包遺失, 並不會重送, 以避免延遲和因為重送所導致的其他雜訊。

  • 在傳輸數據資料時, 接受端會一一檢查封包的正確性, 若有錯誤則會要求發送端重送此封包, 以確保資料無誤。


5157411

頻寬惡霸

  • 一樣是採用 2.4 GHz 的頻帶, 藍芽以高達每秒 1600 次的跳躍速度, 和其他跳躍速度較慢的無線電波設備一起傳輸資料時, 其他設備會因為藍芽快速的跳頻, 而判斷每一個頻道都有干擾源, 因此將要傳送出去的每一個封包都丟棄掉!

  • 也就是說, 當藍芽開始發出無線電波時, 整個頻帶就像是被它霸佔了一樣。


5157411

時間劃分雙向傳送(TDD)

警衛

Piconet 封包傳輸範例 (a) 單時槽封包


5157411

時序的頻率

Piconet 封包傳輸範例 (b) 單一、三個、以及五個的時槽封包


5157411

混合不同類型封包的傳輸範例

同步預接

非同步非預接


5157411

藍芽封包格式與欄位說明


5157411

使用 ARQ 控制方法的封包序列

未收到1

收到1

收到1

收到0

偵測到重複

毀損


5157411

藍芽設備的簡化狀態轉移圖

未連接狀態

詢問

解除程序

準備連接狀態

呼名尋找

作用狀態

低電力狀態

作用成員位址

暫停成員位址


Low power state

低電力狀態(low-power state)

  • Sniff(打盹):保持「作用中成員位址」(AMA),拉長監聽間隔

  • Hold(保持):保持 AMA,只交換SCO封包

  • Park(停車) :釋放AMA,beacon間隔時間與master重新同步;廣播對象包括之。


5157411

蜂巢式行動電話網路


5157411

蜂巢式電話架構

  • 基地台(Base Station, BS)與行動站(Mobile Station, MS)


5157411

頻率再用

  • 再用因子


5157411

交遞、漫遊

  • 交遞(Handoff)

    • 交談當中,行動站可能從某一細胞移動到另一細胞,若此,則對原來的基地台訊號轉弱;MSC會搜尋另一基地台交接,而改變這通電話所使用的頻道

  • 漫遊(Roaming)

    • 服務提供者的涵蓋範圍是有限的,相鄰的服務提供者可透過漫遊的接取而延伸涵蓋範圍


5157411

第一代行動電話

  • 進階行動電話系統(AMPS)

    • 是一種使用分頻多工(FDMA)的類比蜂巢式電話系統


5157411

第二代行動電話

  • 數位AMPS

  • GSM—採用分時多工(TDMA)與分頻多工(FDMA)技術的數位蜂巢式電話系統

  • 過渡標準(IS)-95


5157411

個人通訊系統(PCS)

  • 商用系統

  • 使用1900 MHz的頻帶(高功率、細胞小)

  • 提供如簡訊系統(SMS)和部分Internet存取的通訊服務


5157411

第三代行動電話

  • 標準

    • 語音品質須與即有公眾電話網路相當

    • 行動中的汽車,資料存取速率應為144 Kbps;行人的資料存取速率應為384 Kbps;停留時則為2 Mbps

    • 支援分封交換和電路交換

    • 2 GHz的頻帶

    • 2 MHz的頻寬

    • Internet的介面


5157411

第三代行動電話

  • Internet Mobile Telephone, IMT-2000


5157411

何謂 GSM

  • GSM (Global System for Mobile Communications, 全球行動通訊系統), 是歐洲電信標準協會 (European Telecommunications Standard Institute, ETSI) 於 1990 年底所制定的數位行動網路標準, 該標準主要是說明如何將類比式的語音轉為數位的訊號, 再藉由無線電波傳送出去。


5157411

何謂 GSM

  • 因為各國對無線電頻譜的規定各有不同, 因此 GSM 可以應用在 3 個頻帶上:900 MHz 、1800 MHz 及1900 MHz。

  • 在 GSM 系統中, 訊號的傳送方式和傳統有線電話的方式相同, 都採用電路交換(Circuit Switch) 的資訊傳輸技術。

  • 這個技術是讓通話的兩端獨佔一條線路, 在未結束通話時, 此線路將一直被佔用著。


5157411

GSM 的缺點

  • GSM 數據傳輸的速度只有 9.6 Kbps, 讓我們想用手機上網時, 感到非常的不便。

  • 因此為了解決這個問題, 專家們在 1998 年提出一種新的技術來加速 GSM 數據傳輸的速度, 這就是 GPRS。


5157411

何謂 GPRS

  • GPRS (General Packet Radio Service) 是新一代的行動通訊標準。

  • GPRS 可算是數位行動通訊時代的寬頻網路架構。事實上, GPRS 是建基於現有的 GSM 架構, 將資訊傳輸技術改變, 以達到高速傳輸的功能。


Gprs gsm

GPRS 和 GSM 的關係

  • 簡單來說, GPRS 只是一項加快數據傳輸的服務, 在無線電波傳遞上, 還是以 GSM 的規格在進行, 所以我們甚至可以把GPRS 當做是 GSM 的加強模組。


Gprs gsm1

GPRS 和 GSM 不同的地方

  • GSM 採用的是電路交換技術。但GPRS 採用的是封包交換 (Packet Switch) 技術。

  • 理論上, 封包交換技術最大的資料傳輸速率可達 171.2 Kbps, 比 9.6 Kbps 快了近 20 倍。


5157411

封包交換技術的特色

  • 將要傳送的資料切割成許多小封包 (Packet), 每個封包都標有目的地位址, 然後看那一個頻道有空就將封包送出去, 如此一來, 每一個頻道都不會閒置, 不但可以更有效的利用寶貴的頻譜資源, 還可以大幅提昇傳輸效能。


5157411

封包交換技術的特色

  • 不過由於封包交換技術並不是獨佔頻寬, 所以當多人使用時, 還是會影響到部分效能, 再加上無線電波易受干擾的原因及硬體上的限制, 所以實際上 GPRS 的速度大約在115 Kbps 以下, 以市面上目前的GPRS 手機來看, 大多也只能跑到 64 Kbps 的速度, 不過這已經遠快於 GSM 了!


5157411

WAP

  • 在 1997 年 6 月, 行動電話大廠易利信(Ericsson)、諾基亞 (Nokia)、摩托羅拉(Motorola) 和美國 Phone.com 公司攜手合作, 邀集許多學者專家和技術工程人員, 在不斷熱烈的討論後, 於同年 9 月共同制定新一代的行動電話網路協定 WAP (Wireless Application Protocol, 無線應用協定)。


5157411

WAP 是什麼?

  • WAP 是一種新的行動通訊技術, 簡單來說, 透過 WAP, 我們的手機就可以存取網際網路的資訊, 如同用電腦上網一樣, 也就是說, 有了 WAP, 我們隨時隨地都可以利用手機上網查詢資料、訂票、收發電子郵件。


5157411

WAP 的標準

  • WAP 的功用其實類似網際網路的 HTTP 協定, 但主要是用在無線通訊設備 (通常是指手機, 但也可以是 PDA 之類的設備) 。

  • 在網際網路裡, HTTP 採用的是文字超連結語言 (Hyper Text Markup Language, HTML), 但在 WAP 上, 則是採用無線超連結語言 (Wireless Markup Language, WML)。


5157411

WAP 的標準

  • 由於目前無線通訊設備的頻寬有限, 螢幕又小, 且記憶體也少, 要承載充滿圖片、音效的網頁實在很吃力, 所以必須要有一套專為無線通訊設備設計的語言才行。

  • HTTP 所採用的通訊協定是 TCP/IP, 而WAP 所採用的通訊協定則是 WDP (Wireless Datagram Protocol)。WDP 並非是要取代 TCP/IP, 而是為了讓 WAP 能使用 TCP/IP 來存取網際網路。


Tcp ip

電腦透過 TCP/IP 來存取網際網路的架構


5157411

透過 WAP 來存取網際網路


5157411

WAP 架構

  • 在 WAP 設備和 WAP 伺服器間多了一台WAP 閘道器 (WAP Gateway)。

  • WDP 在 WAP 設備和 WAP 閘道器間運作, 這部分也才是 WAP 連線架構中的重點, 因為 WAP 可以說只存在於這個部分。

  • WAP 閘道器的主要功能就是轉送 WAP 裝置的要求, 並編譯、檢查伺服器回傳的資料為 WML 格式後, 再傳回給 WAP 裝置。


5157411

WAP 架構

  • 從 WAP 閘道器到 WAP 伺服器, 其實就和用電腦連上網際網路是一模一樣的, 甚至 WAP 伺服器通常就是 Web 伺服器, 只是同時提供了利用 WML 語法寫成的 WAP 網頁而已。

  • 也就是說, 原本在 Web 伺服器上的程式、資料庫都無需變動, 只要將輸出的部分改為 WML 的語法, 即可讓 WAP 手機使用。


Wap http osi

WAP 和 HTTP 在 OSI 模型中的相對應位置


Wap gprs

WAP 和 GPRS 的關係

  • 若硬要把 WAP 和 GPRS 拿來做比較, 就好像是把 HTTP 和 ADSL 拿來相比一樣, 根本是無從比較。

  • 不過這二者雖然不能比較, 但卻可以搭配使用, 就像是利用 ADSL寬頻上網後, 再去存取 HTTP 的資料, 有相輔相成之效。


Wap gprs1

WAP 和 GPRS 的關係

  • 若是用 OSI 模型來看這兩者所處的相對位置:

    • WAP 剛好是位在第 7 層 (Application Layer) 到第 5 層 (Session Layer)

    • GPRS 則是位在第 4 層 (Transport Layer) 到第 1 層 (Physical Layer)


Wap osi

WAP對應於 OSI 模型中的位置


Gprs osi

GPRS 對應於 OSI 模型中的位置


  • Login
