第七节 闭环频率特性及频域性能指标

第七节 闭环频率特性及频域性能指标. 一、闭环频率特性. 图 4-49 闭环频率特性框图. 图 4-50 典型闭环幅频特性. 1 零频幅值. 二、频域性能指标. 2 谐振峰值. 3 谐振频率. 4 截止频率. 5 频宽. 6 相位域度、幅值裕度. 1 零频幅值 时的闭环幅频特性. 2 谐振峰值 幅频特性极大值与零频幅值之比 , 即 表征了系统的相对稳定性好坏 . 一般来说 , 越大系统阶跃响应的超调量也越大 , 系统的阻尼比小 , 相对稳定性差. 3 谐振频率 出现谐振峰值时的频率 . 在一定程度上反映了系

annora
Download Presentation

第七节 闭环频率特性及频域性能指标

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

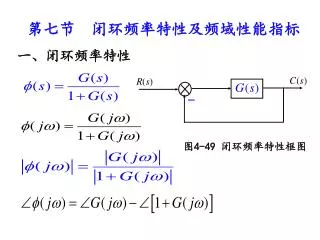

  1. 第七节 闭环频率特性及频域性能指标 一、闭环频率特性 图4-49 闭环频率特性框图

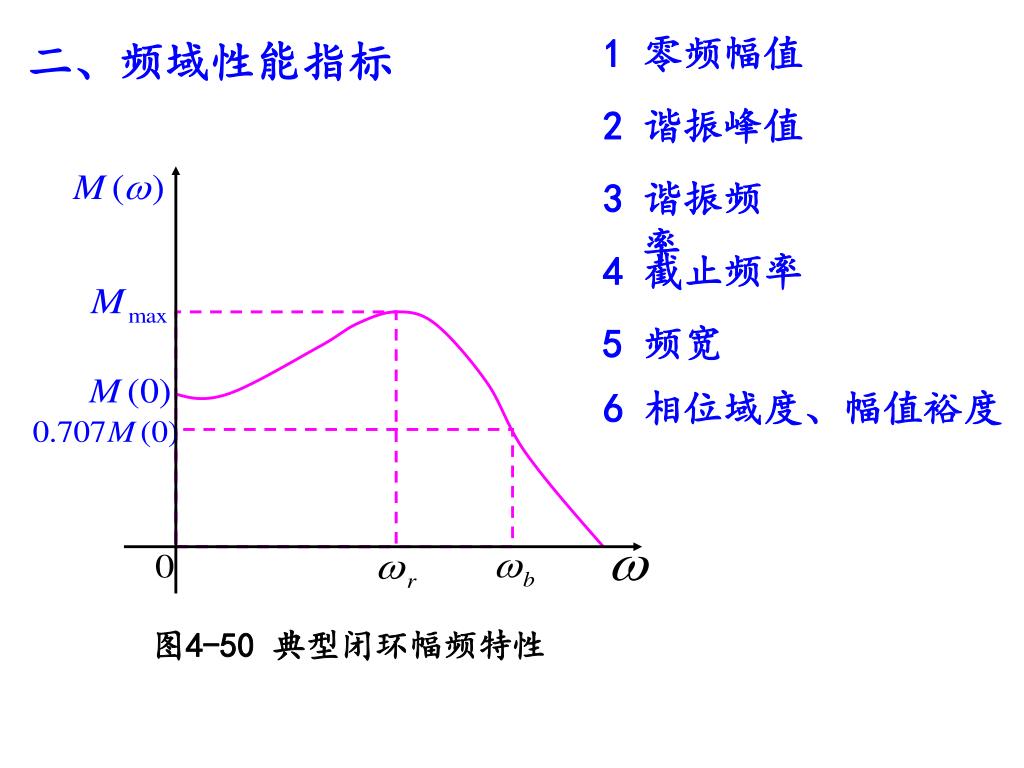

  2. 图4-50 典型闭环幅频特性 1 零频幅值 二、频域性能指标 2 谐振峰值 3 谐振频率 4 截止频率 5 频宽 6 相位域度、幅值裕度

  3. 1 零频幅值时的闭环幅频特性. 2 谐振峰值幅频特性极大值与零频幅值之比,即 表征了系统的相对稳定性好坏.一般来说, 越大系统阶跃响应的超调量也越大,系统的阻尼比小,相对稳定性差. 3 谐振频率出现谐振峰值时的频率.在一定程度上反映了系 统瞬态响应的速度. 值越大,瞬态响应越快.一般来说, 与上升时间 成反比. 4 截止频率闭环频率特性的幅值下降到 时的频率. 5 频宽的频率范围.对系统响应的快速性来说,频宽越大,响应的快速性越好,过渡过程的上升时间越小.

  4. 6 相位域度、幅值裕度
