Presentation Transcript


  1. PILA COMÚN SELLADURA CLORURO DE AMONIO CLORURO DE ZINC Y ALMIDÓN DIÓXIDO DE MANGANESO Y POLVO DE CARBÓN ZINC POLO POSITIVO CARBÓN POLO POSITIVO UNA PILA COMÚN TIENE 1.5 V

  2. N P EL DIODO RECTIFICADOR CÁTODO BARRERA DE POTENCIAL

  3. POLARIZACIÓN DEL DIODO • POLARIZACIÓN DIRECTA

  4. POLARIZACIÓN DEL DIODO • POLARIZACIÓN INVERSA

  5. CURVA CARATERÍSTICA I PUNTO DE SATURACIÓN - + TENSIÓN PUNTO DE RUPTURA TENSIÓN DE DIFUSIÓN Si 0,7 Y Ge 0,3

  6. FUENTE DE MEDIA ONDA • Utiliza un diodo Vp • El voltaje promedio de salida sin filtro es igual a: Vm = Pi D1 T1 C1 120 V Rc

  7. FUENTE DE ONDA COMPLETA • Tiene dos diodos 2Vp • El voltaje promedio de salida sin filtro es: Vm = Pi T1 D1 120 V Rc C1 D2

  8. FUENTE TIPO PUENTE • Tiene cuatro diodos • Puede funcionar con o sin transformador D1 D2 120 V D4 C1 D3 Rc

  9. FUENTE DUAL - Tiene dos fuentes de onda completa, una positiva y otra negativa T1 D2 Rc1 C1 D1 D1 120 V D3 D4 Rc2 C2

  10. T1 5V ECG 960 3 1 12 V 2 8V ECG 964 1 3 D1 2 12V ECG 966 1 3 2 0 V FUENTE ESTABILIZADA - Presenta una corriente continua pura 120 V

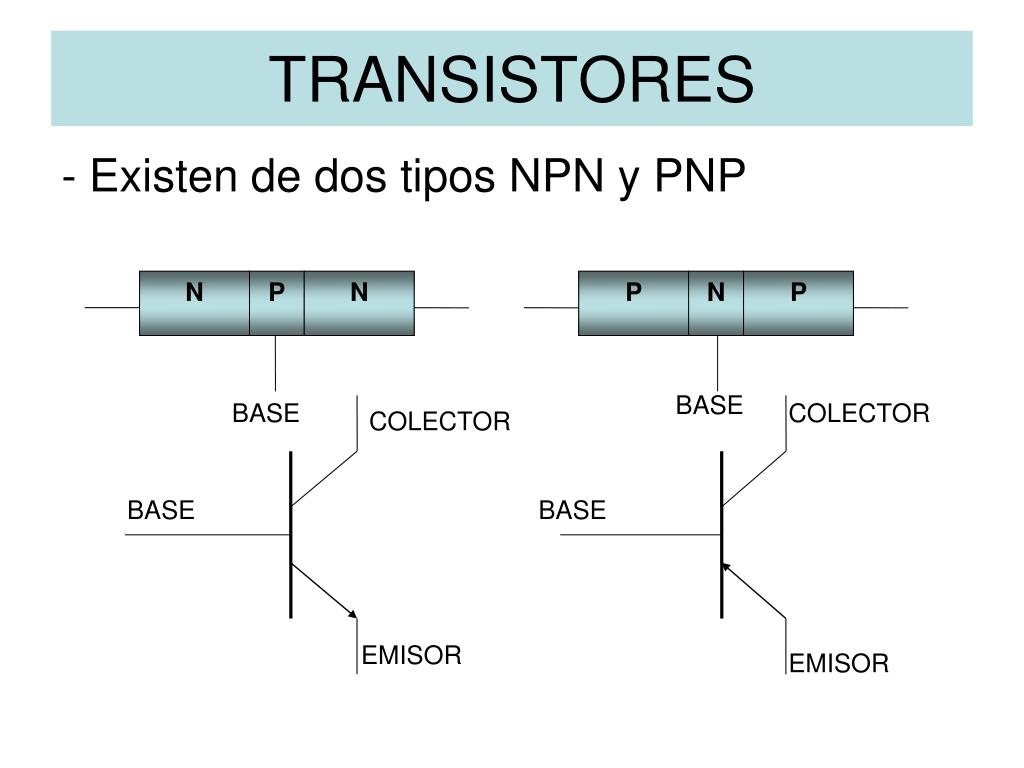

  11. N P N P N P TRANSISTORES - Existen de dos tipos NPN y PNP BASE BASE COLECTOR COLECTOR BASE BASE EMISOR EMISOR

  12. N P N P N P POLARIZACIÓN DE LOS TRANSISTORES • El diodo base – emisor se polariza en directa • El diodo emisor – colector se polariza en inversa • IE = IC + IB - + - + - + - +

  13. PARÁMETROS DE LOS TRANSISTORES • Los transistores tienen los siguientes parámetros: Ic Ic Rc Rc B+ B+ Q2 Q1 Rb Rb Vbb Vbb Ib Ie Ib Ie Intensidad de huecos o lagunas Intensidad de electrones

  14. PARÁMETROS DE LOS TRANSISTORES • BVCBO = Voltaje Colector Base con el circuito de Emisor abierto. • BVCEO = Voltaje Colector Emisor con el circuito de Base abierto • BVEBO = Voltaje Emisor Base con el circuito de Colector abierto. • IC = Intensidad máxima de Colector • PD = Potencia de disipación máxima en Vatios. • ft = Frecuencia de trabajo del transistor cuando ingresa una corriente alterna. • hFE o β dc = es el cociente de dividir la Ic para la IB, es decir: IC β dc = IB • Los valores típicos de β dc van desde 20 a 200 y aún más. • Alfa de dc α dc = Es el cociente de dividir la IC para la IE, es decir: IC α dc = IE • Comúnmente son valores que van desde 0.95 a 0.99 o aún mayores.

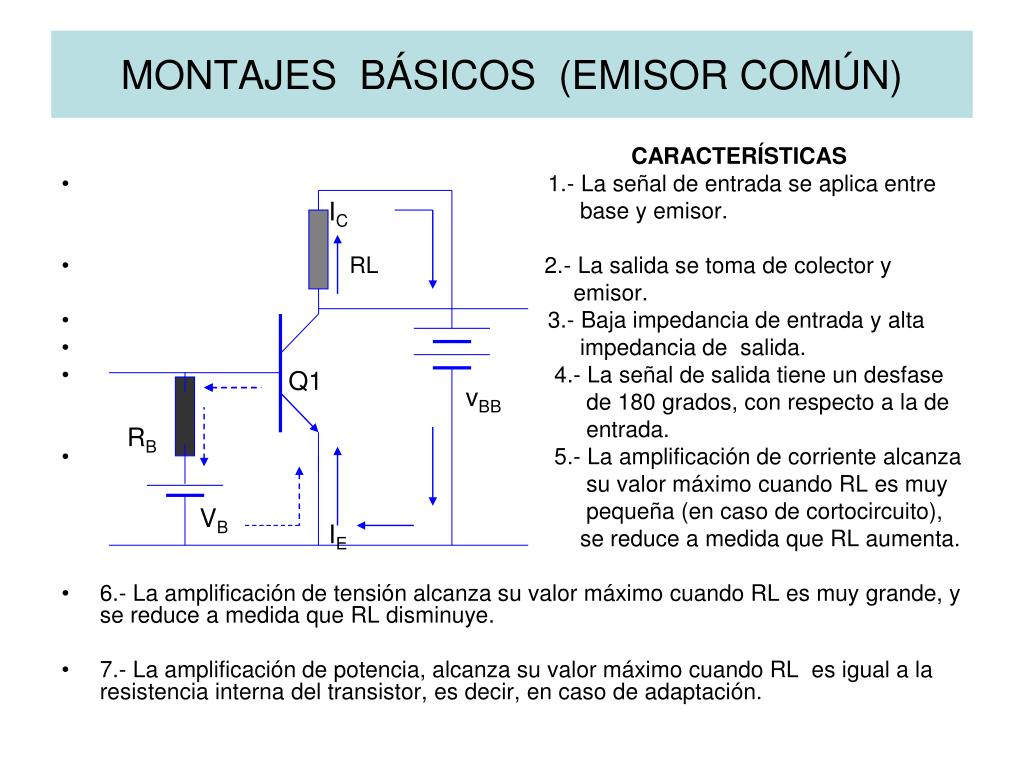

  15. MONTAJES BÁSICOS (EMISOR COMÚN) CARACTERÍSTICAS • 1.- La señal de entrada se aplica entre base y emisor. • RL 2.- La salida se toma de colector y emisor. • 3.- Baja impedancia de entrada y alta • impedancia de salida. • 4.- La señal de salida tiene un desfase de 180 grados, con respecto a la de entrada. • 5.- La amplificación de corriente alcanza su valor máximo cuando RL es muy pequeña (en caso de cortocircuito), se reduce a medida que RL aumenta. • 6.- La amplificación de tensión alcanza su valor máximo cuando RL es muy grande, y se reduce a medida que RL disminuye. • 7.- La amplificación de potencia, alcanza su valor máximo cuando RL es igual a la resistencia interna del transistor, es decir, en caso de adaptación. IC Q1 vBB RB VB IE

  16. MONTAJES BÁSICOS (BASE COMÚN) CARACTERÍSTICAS 1.- La entrada se aplica entre Emisor y Base. 2.- La salida se toma entre Base y Colector. 3.- Baja impedancia de entrada y alta impedancia de salida. 4.- La señal de entrada y de salida están en fase. • 5.- Tiene muy buena ganancia de voltaje V2 / VBE y una ganancia de corriente menor que la unidad. IE IC Q1 RC VBE V2 EBB IB

  17. IC Q1 RB IN UOT MONTAJES BÁSICOS (COLECTOR COMÚN) CARACTERÍSTICAS 1.- La entrada se aplica entre la Base y el colector. 2.- La salida se toma del emisor y el colector. 3.- Tiene una buena ganancia de corriente. 4.- Alta impedancia de entrada y baja impedancia de salida. 5.- La ganancia de voltaje es menor que la unidad. 6.- Su aplicación más práctica está como igualador de impedancias.

  18. PRUEBA DE TRANSISTORES CON EL ÓHMETRO D C TRANSISTORES COMUNES NPN Y PNP – FET CANAL N Y CANAL P NPN N – JFET G B S E C D B PNP G P - JFET E S

  19. AMPLIFICADOR EN CLASE “A” Amplificador de voltaje Curva característica RC 2000Ω IC 14mA 10mA 6mA R1 Q1 50 V R2 0,4 0,5 0,6 VBE

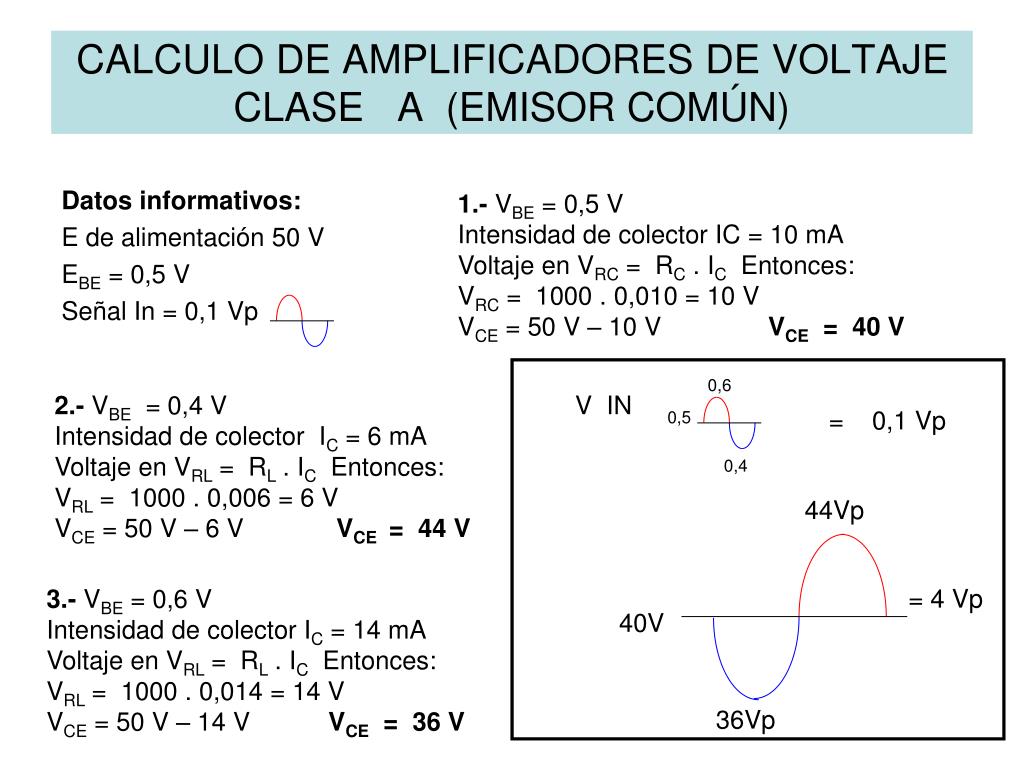

  20. CALCULO DE AMPLIFICADORES DE VOLTAJE CLASE A (EMISOR COMÚN) Datos informativos: E de alimentación 50 V EBE = 0,5 V Señal In = 0,1 Vp 1.- VBE = 0,5 V Intensidad de colector IC = 10 mA Voltaje en VRC = RC . IC Entonces: VRC = 1000 . 0,010 = 10 V VCE = 50 V – 10 V VCE = 40 V 0,6 2.- VBE = 0,4 V V IN Intensidad de colector IC = 6 mA Voltaje en VRL = RL . IC Entonces: VRL = 1000 . 0,006 = 6 V VCE = 50 V – 6 V VCE = 44 V = 0,1 Vp 0,5 0,4 44Vp 3.- VBE = 0,6 V Intensidad de colector IC = 14 mA Voltaje en VRL = RL . IC Entonces: VRL = 1000 . 0,014 = 14 V VCE = 50 V – 14 V VCE = 36 V = 4 Vp 40V 36Vp

  21. ¿POR QUÉ AMPLIFICA UN TRANSISTOR? FACTORES QUE INTERVIENEN EN LA AMPLIFICACIÓN • La base es muy estrecha y es tan limitada, que se reduce la posibilidad de recombinación, la mayoría de los electrones, en un transistor NPN, encuentran que están al otro lado de esa región antes de tener la oportunidad de recombinarse. • En un dispositivo NPN, el porcentaje de electrones en el emisor es mucho mayor que el de huecos en la base. Este factor, junto con el espesor de la base, hace aún más fácil que un electrón cruce la región de ésta sin recombinarse. • Existe un fuerte campo de aceleración que procede del colector. • De cien electrones que salen del emisor, de 95 a 99 forman la intensidad de colector y solamente de 1 a 5 electrones pasan a formar la intensidad de base, en un transistor NPN.

  22. ACOPLAMIENTOS Inductivo T2 Hay tres tipos de acoplamientos: Capacitivo T1 C2 Q1 Q2 C1 R3 Q1 R1 R2 R6 R3 R1 R2 R4 R5 R7 Directo Q2 Q1 R5 R3 R2 R1 R4

  23. AMPLIFICADOR POR CIRCUITO INTEGRADO 2 IC ECG1015 3 6 5 15K 15K 7 1 3,3k 8,2K 220 3,3k 3,3k 9 8 4

  24. AMPLIFICADORES DE POTENCIA Amplificador en clase A R2 P1 T1 R1 C4 R4 C1 Q1 Q2 Q3 R10 C2 R3 R5 R11 C5 C3 R7 R6 R9 R8

  25. AMPLIFICADORES EN CLASE B CLASE B PUSH PULL R5 T2 R6 Q2 T1 R3 R1 P1 Q1 C1 R2 R4 R7 Q3 R8 C2

  26. AMPLICADOR EN CLASE B - PAR COMPLEMENTARIO R8 No utiliza ningún transformador C5 R9 Q4NPN R3 R1 C4 C6 R6 R2 Q3 R11 R1 C1 C3 Q1 R12 Q2 R5 Q5 PNP R7 R13 R4 C2 R14

  27. TALLER DE AMPLIFICACIÓN CODIFICAR Y EXPLICAR LA FUNCIÓN QUE REALIZA CADA PIEZA

  28. TALLER DE AMPLIFICACIÓN CODIFICAR Y EXPLICAR LA FUNCIÓN QUE REALIZA CADA PARTE

  29. OSCILADORES HARTLEY C1 OUT. Q1 L1 R1 C3 R2 B+ C2

  30. OSCILADORES Oscilador Meissner OUT. C3 Q1 L1 L2 R3 R1 R2 C2 C1 B+

  31. OSCILADORES Oscilador Colpitts C4 OUT. Q1 C1 L2 L1 R1 R2 C3 B+ C5 C2

  32. R2 60 Ω R31k Ω R4 1K Ω R160Ω S1 C2 .05 μF C1 .05μF Q1 Q2 B+ EL MULTIVIBRADOR Utiliza dos etapas que están alternativamente en los estados de conducción y corte. El periodo de conducción de cada etapa depende del tiempo de corte de la otra. Un ciclo incluye el estado de corte de ambas etapas.

  33. B+ L2 L1 R1 R2 Q1 C1 + - C2 R3 OUT. OSCILADOR DE BLOQUEO Se basa en la inducción de L1a L2 y la carga y descarga del condensador C1

  34. EL OSCILADOR DIGITAL +5V 120Ω 14 IC – SN 7414 100Ω 1 2 3 4 5 6 Salida 7 220Ω 1KΩ 1 Hz 10 KHz 470μF 47 pF. 4K7Ω

  35. SOCILADORES (MULTIVIBRADOR) APLICACIÓN PRÁCICA DEL MULTIVIBRADOR X1 10K 10K X2 S1 1 a 10μF 1 a 10μF 12 V C1383 x 2

  36. APLICACIONES PRÁCTICAS - OSCILADORES +12 V Oscilador de audio - Sirena 470Ω ECG194 27KΩ 0,018 ECG193 8Ω/1W 68KΩ 56KΩ 50/15V

  37. C5 R1 C3 L1 R2 C1 7 S1 2 C2 TR1 6 3 4 C6 C7 Mic. B+ R3 R4 C4 Micro emisora (trabaja en 90 MHz) MATERIALES R1.- 10 MΩ R2.- 15 KΩ R3.- 4.7 KΩ R4.- 220Ω Todas las resistencias de ½ W L1.- 4 o 5 vueltas de alambre número 14 C1, C2, C7.- 1µF/35V, de tantalio C3.- 220 nF, poliéster C4.- 10 nF, poliéster C5.- Trimmer miniatura de 4 a 20 pF. C6.- 2.2 pF, cerámico de disco. IC1.- LM741CN 8 pines. TR1.- BF494 o 2N222 MIC.- micrófono de 700 Ω S1.- Interruptor simple.

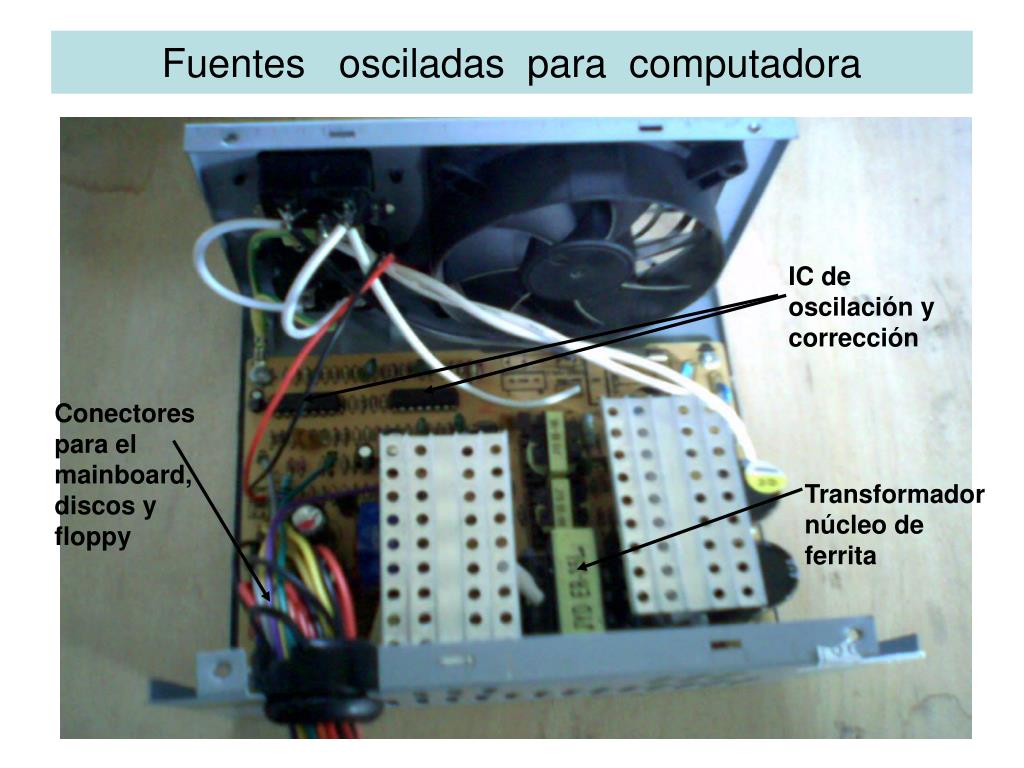

  38. Fuentes osciladas para computadora IC de oscilación y corrección Conectores para el mainboard, discos y floppy Transformador núcleo de ferrita

  39. DDR2 - MEMORIA RAM Guías de colocación IC – de memoria Terminales de conexión

  40. MEMORIA RAM

  41. Pantallas al vacío Máscara reguladora Acuadag El cañón electrónico Reja 1 o de control Reja 2 o Auxiliar Fósforo RGB Cátodo R Punto brillante blanco Cátodo G Cátodo B Haces electrónicos Reja 3 o Supresora Yugo 2º Ánodo

  42. 1 3 5 7 9 Exploración entrelazada En TV: 525 líneas – en un cuadro – 2 campos de 262,5 cada uno. En monitores se duplica – triplica o cuadruplica 525 262,5

  43. El monitor en bloques El monitor en color FI.S Det. S. A F A P Tunner Pre. Amp. V Det. Video F I OUT. Video AGC Matriz de color OUT. Video Sincronismo. OUT. Video Osc. Vertical. Amp. Vertical. MONITOR AFC Fuente Osc. H. Driver H. OUT. H.

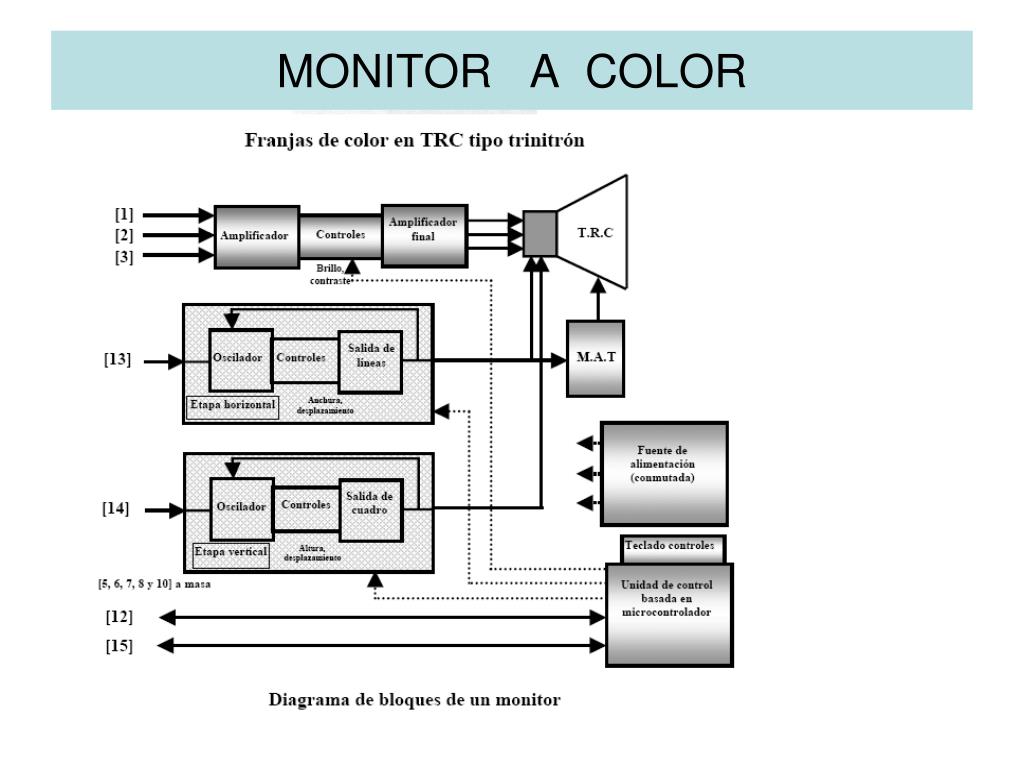

  44. MONITOR A COLOR

  45. DIAGRAMA EN BLOQUES DE IMPRESORA

  46. TERMINALES DE CONEXIÓN DEL PUERTO LPT1

  47. RELÉ DE ESTADO SÓLIDO Funciona con una entrada de 5V en IN, puede prender y apagar cualquier carga: focos, timbres, sirenas, televisores, etc. Esta entrada se puede sacar como dato de la computadora. 220 Ω 2.2K Ω 10A 330 Ω MOC3010 1 IN 6 CARGA .01 15V .5W 1N4004 1N4004 400V/16A 39 Ω 2 4 270 Ω 2N3904 2.2KΩ .01 10K Ω 120V

  48. AMPLIFICADORES OPERACIONALES Un Amplificador operacional es un dispositivo con dos puertas de entrada y una de salida, que se caracteriza por tener: Una impedancia de entrada muy elevada en cada una de sus entrada. La corriente de entrada de cada una de las puertas puede considerarse nula: a = Ib = 0 Una impedancia muy pequeña en la puerta de salida. El amplificador se considera como un generador ideal de tensión. Una ganancia diferencial muy elevada. La tensión de salida está relacionada con las entradas por la relación : Vo = Ad ( Va - Vb )

  49. Amplificador inversor Siempre vamos a tener una realimentación salida-entrada negativa. En este caso, la tensión existente en la entrada negativa es la misma que la tensión existente en la entrada positiva. La tensión Vb = 0 ( la entrada positiva se encuentra a masa).

  50. Amplificador no inversor Como las tensiones en las dos entradas han de ser iguales, por lo que Va = vi(t)
