Temporal Queries in OLAP

1. Temporal Queries in OLAP سارا مصباح بهار 88

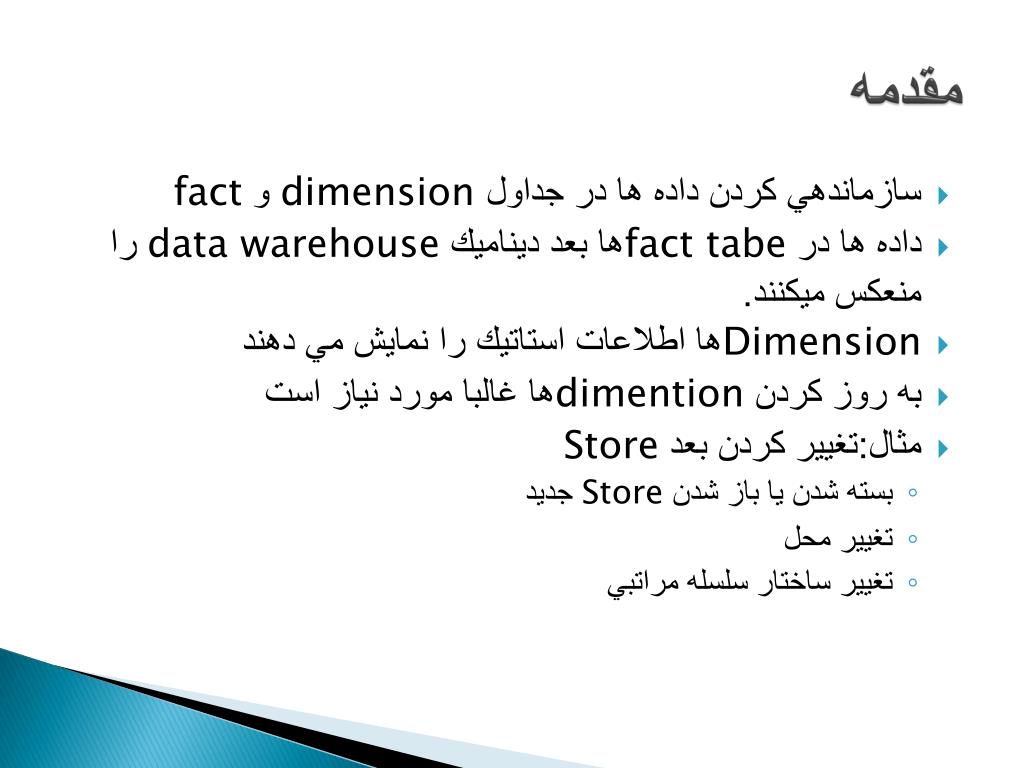

2. مقدمه • سازماندهي كردن داده ها در جداولdimension و fact • داده ها در fact tabeها بعد ديناميك data warehouse را منعكس ميكنند. • Dimensionها اطلاعات استاتيك را نمايش مي دهند • به روز كردن dimentionها غالبا مورد نياز است • مثال:تغيير كردن بعد Store • بسته شدن يا باز شدن Store جديد • تغيير محل • تغيير ساختار سلسله مراتبي

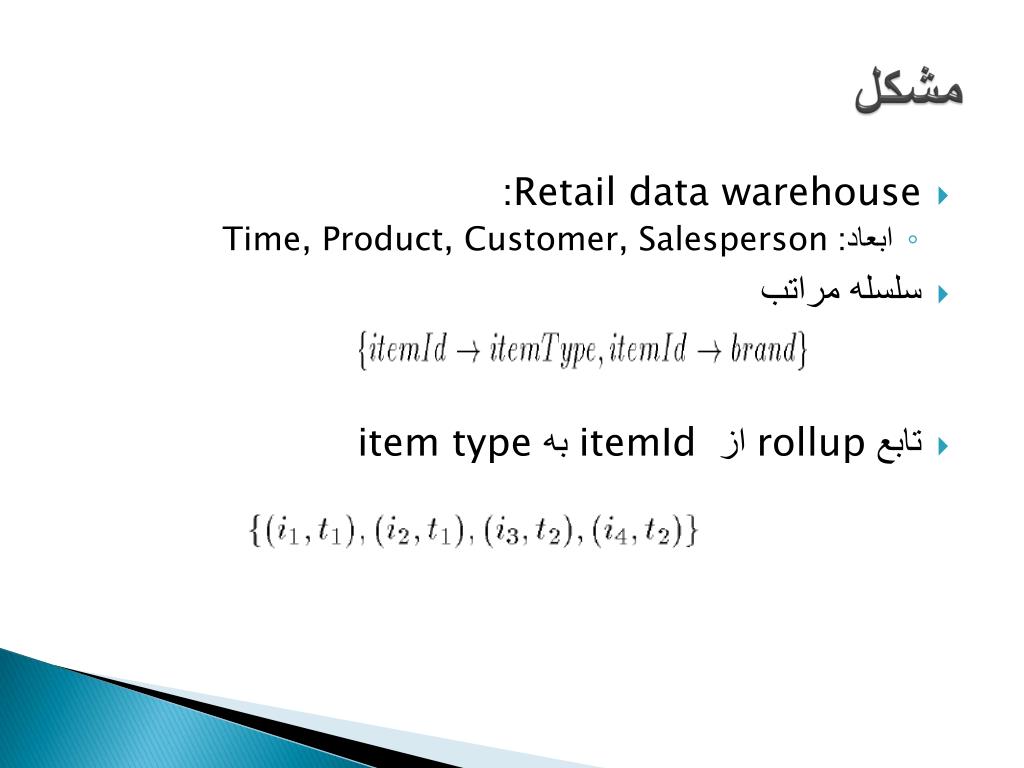

3. مشكل • Retail data warehouse: • ابعاد: Time, Product, Customer, Salesperson • سلسله مراتب • تابع rollup از itemId بهitem type

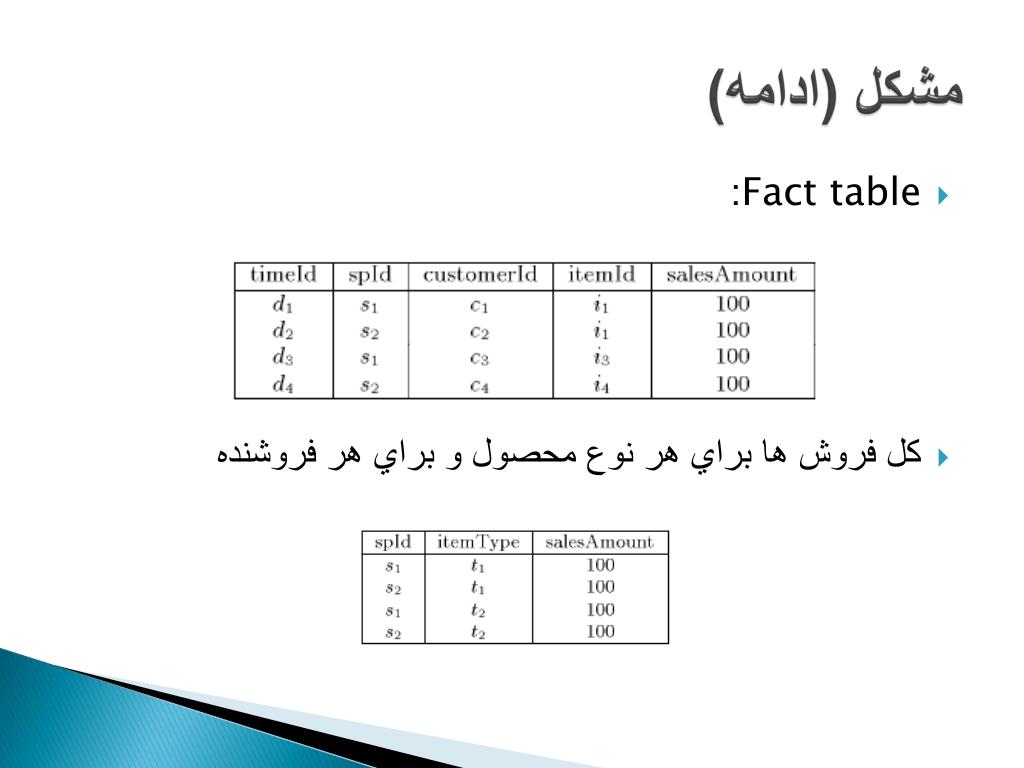

4. مشكل (ادامه) • Fact table: • كل فروش ها براي هر نوع محصول و براي هر فروشنده

5. مشكل (ادامه) • بعد از d4 ، محصول i1 به نوع t2 نسبت داده شود • شماي برف دانه اي يا استار non-temporal، مقدار < i1, t2> را ذخيره خواهد كرد • براي همان query قبل از اصلاح: • همان جواب برگرداننده نمي شود!!!! • در نظر نگرفتن itemهاي نوع t1

6. راه حل • معرفي كردن temporal multidimensional data model و temporal query language براي پشتيباني آن (TOLAP) • تركيب كردن خصوصياتlanguage temporal queryهايي(مانند TSQL2(SQL/T ,با زباني مثل HiLog • ليست كردن مقدار فروش ها به وسيله نوع محصول، با توجه به categorizationي كه هر item در زماني كه فروخته شده، داشته است

7. Data model • در temporal dimention model • قرار دادن timstamped در سطح شما يا نمونه • نگه داري دنباله اي از update ها • در نظر گرفتن زمان به صورت گسسته

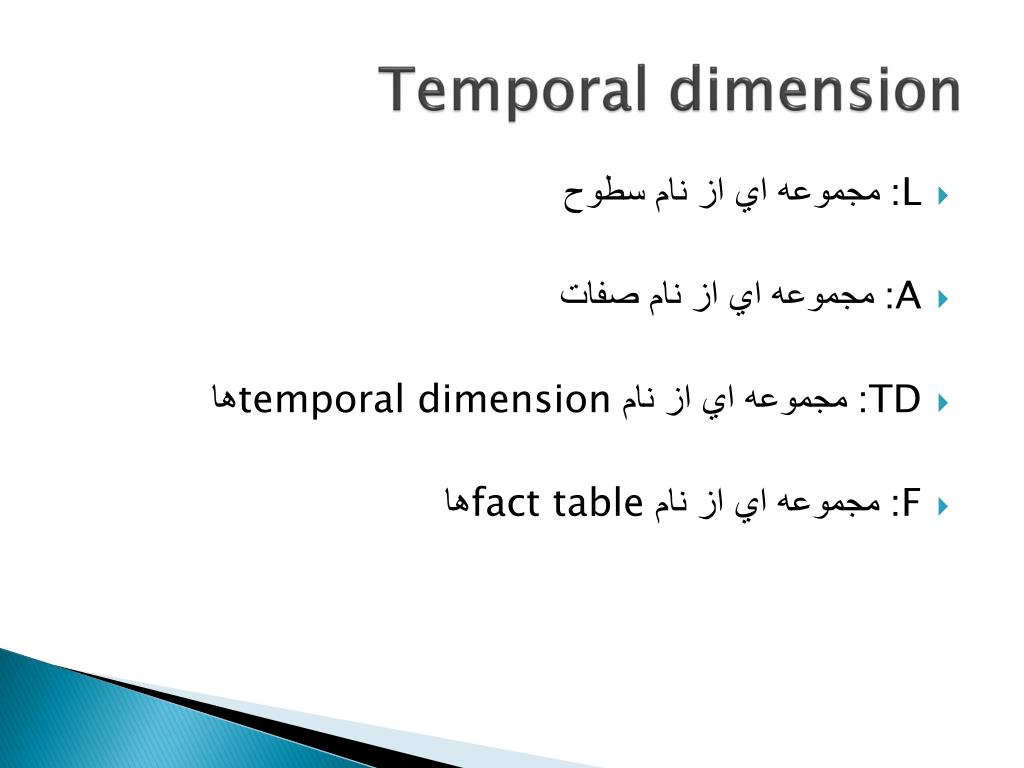

8. Temporal dimension • L: مجموعه اي از نام سطوح • A: مجموعه اي از نام صفات • TD: مجموعه اي از نام temporal dimensionها • F: مجموعه اي از نام fact tableها

9. تعريف 1 (Temporal Dimension Schema) • temporal dimension Schema: <dname, L,λ,≤, A, ≫,μ> • dname ∊ TD • μ: يك سطح در Time dimension • L: مجموعه متناهي از سطوح • λ: يك تابع با امضاء dom(μ) L • ≤: يك تابع با امضاء dom(μ) 2L*L is a relation)s.t ∀t ∊ dom(μ • A: مجموعه متناهي از attributeها • ≫: تابعي با امضاي dom(μ) ×A L

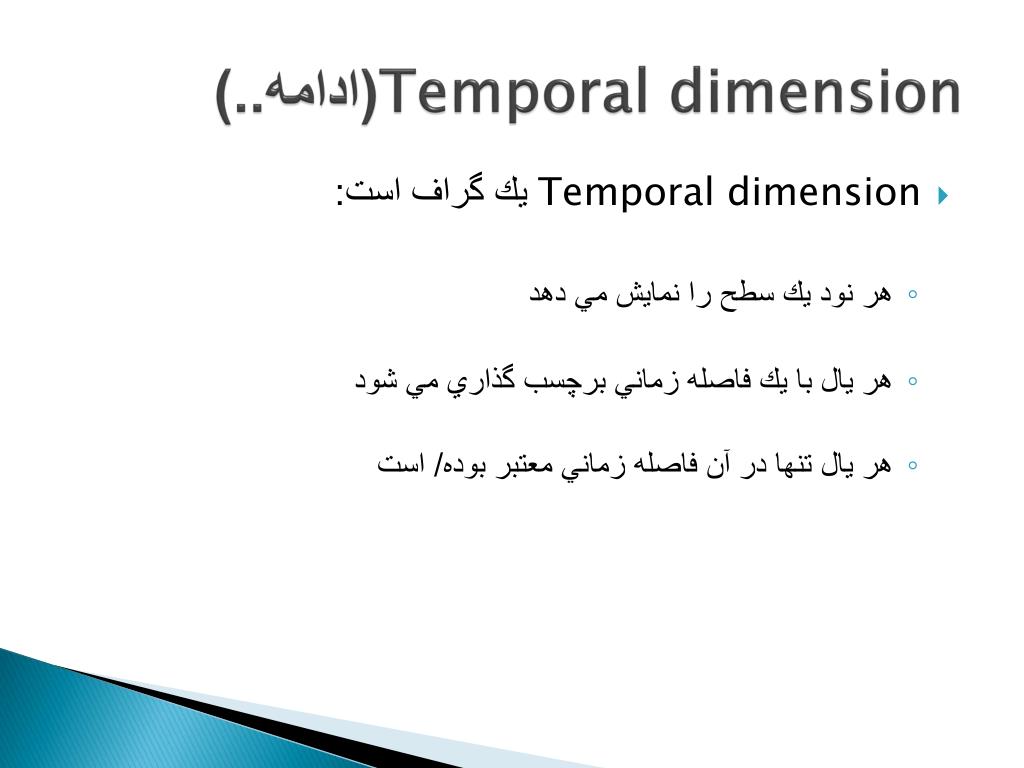

10. Temporal dimension(ادامه..) • Temporal dimension يك گراف است: • هر نود يك سطح را نمايش مي دهد • هر يال با يك فاصله زماني برچسب گذاري مي شود • هر يال تنها در آن فاصله زماني معتبر بوده/ است

11. مثال • Store dimension: • dname: Store • μ: month • L: {StoreId,city, region} • λ(t): ,L∀t ≥ t0 • : • قرار گرفتن يك سطح جديد( StoreType) در بالاي StoreId در زمان t1

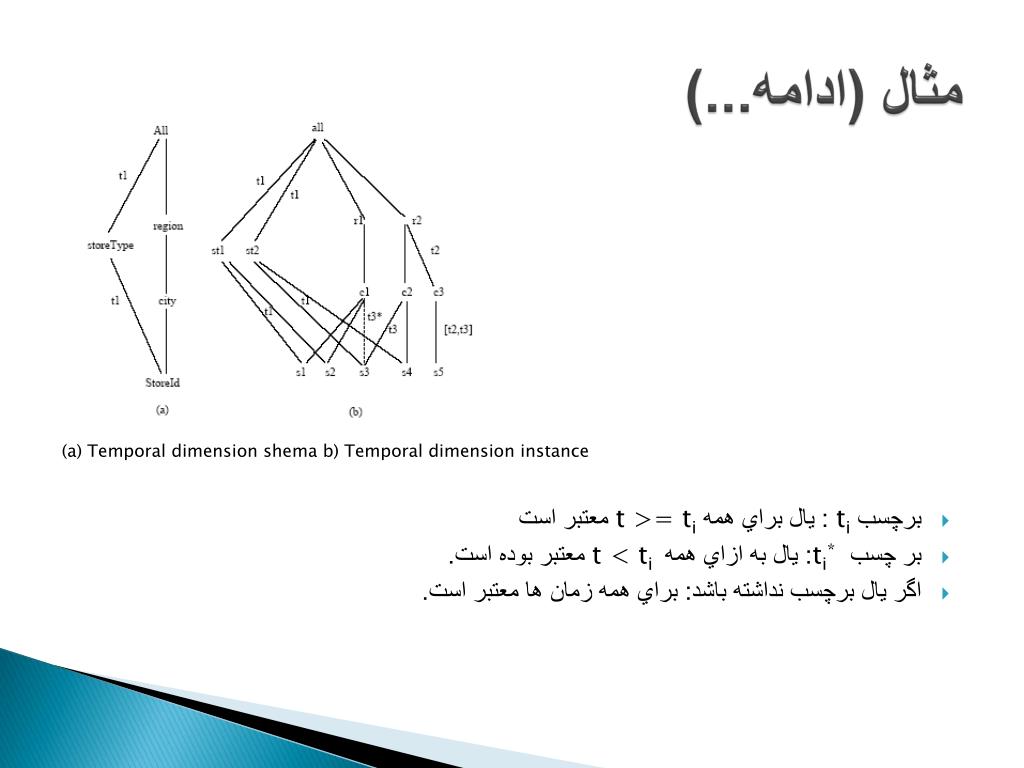

12. مثال (ادامه...) (a) Temporal dimension shema b) Temporal dimension instance • برچسب ti : يال براي همه t >= ti معتبر است • بر چسب ti*: يال به ازاي همه t < ti معتبر بوده است. • اگر يال برچسب نداشته باشد: براي همه زمان ها معتبر است.

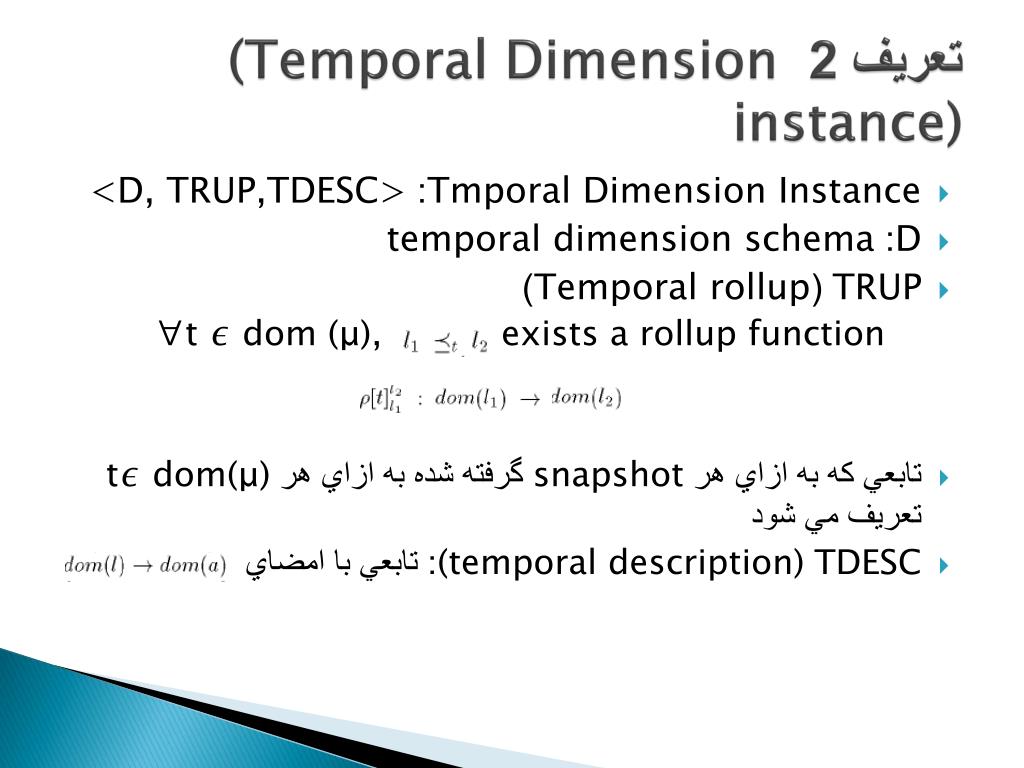

13. تعريف 2 (Temporal Dimension instance) • Tmporal Dimension Instance: <D, TRUP,TDESC> • D: temporal dimension schema • TRUP (Temporal rollup) ∀t ∊ dom (μ), exists a rollup function • تابعي كه به ازاي هر snapshot گرفته شده به ازاي هر t∊ dom(μ) تعريف مي شود • TDESC(temporal description): تابعي با امضاي

14. مثال A temporal dimension instance for dimension • براي هر جفت سطوح كه به وسيله يال به هم متصل شده اند تابعيrollup(p) به صورت زير وجود دارد: • تابع rollup از سطح L1 به سطح L2 در زمان t

15. تعريف 3Temporal fact table) ) • Temporal fact table: <fname,f,m,μ> • : m معيار fact table • F: تابعي با امضاي • داده ها در temporal fact table ذخيره ميشوند • به ازاي هر بعد در D يه ستون در temporal fact table وجود دارد. • به ازاي هر معيار يك ستون در temporal fact table وجود دارد. • در هر temporal fact table يك ستون براي بعد time وجود دارد.

16. تعريف 4(Temporal base fact table) • :Base fact table • يك fact table كه attributeهايش پايين ترين سطوح هر يك از ابعاد در D هستند • <fname, fD,m,μ> S.t ∀t ∊ dom(μ), every level in fD Is a bottom level of its dimension • پايين ترين سطوح ممكن است در طول عمر data warehouse متغيير باشند • شماي base fact table مي تواند تغيير كند • Schema versioning : نگه داري دنباله اي از وژن هاي مختلف fact tableها

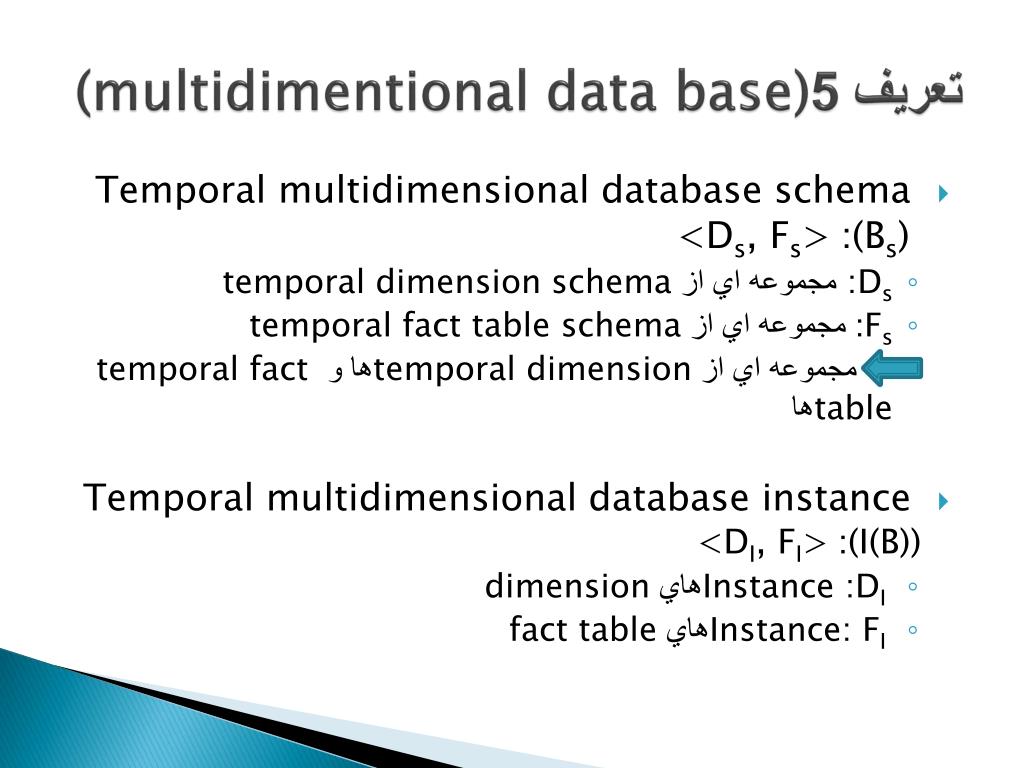

17. تعريف 5(multidimentional data base) • Temporal multidimensional database schema (Bs) : <Ds, Fs> • :Dsمجموعه اي از temporal dimension schema • Fs: مجموعه اي از temporal fact table schema • مجموعه اي از temporal dimensionها و temporal fact tableها • Temporal multidimensional database instance (I(B)): <DI, FI> • Instance :DI هاي dimension • Instance: FI هاي fact table

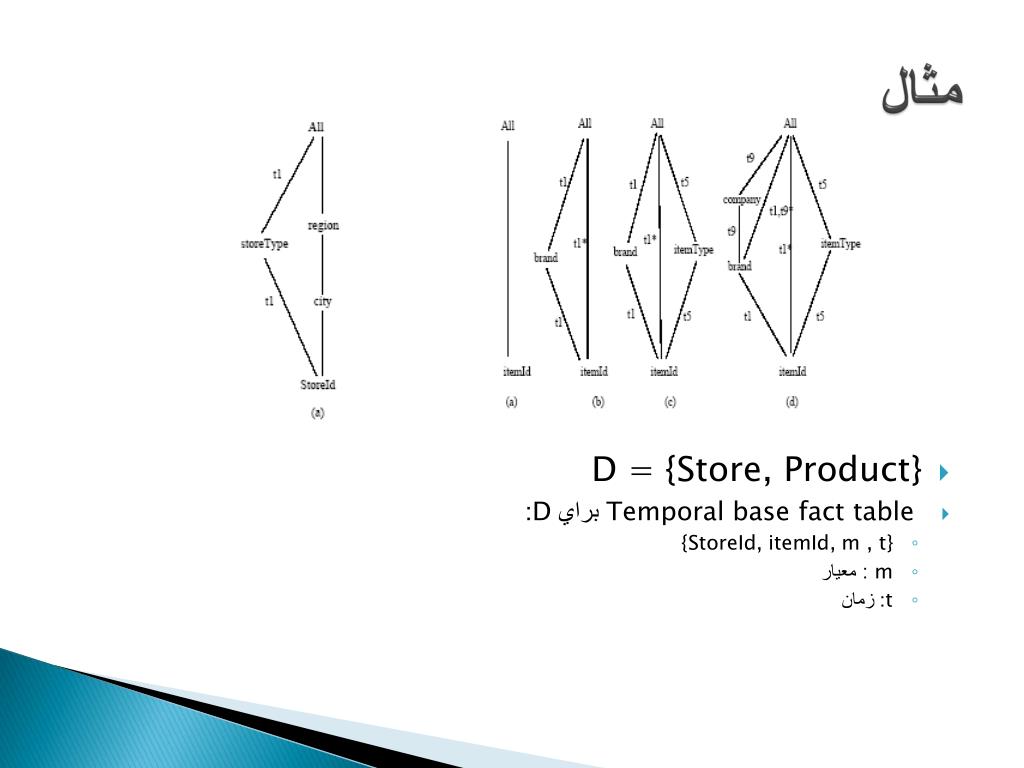

18. مثال • D = {Store, Product} • Temporal base fact table براي D: • {StoreId, itemId, m , t} • : m معيار • t: زمان

19. مثال (medical data warehouse) • Procedures: هر بيمار سرويس هاي مختلفي را دريافت مي كند مثلا: راديو گرافي، دارو و .... • داده ها از جداول مختلفي در پايگاه داده operational كلينيك جمع آوري شده اند • ابعاد:

20. مثال (ادامه..) • بعد procedure: • پايين ترين سطح: ProcedureId • سطوح: ProcedureType، subgroup، group • توصيف كردن procedureهاي مختلف قابل دسترس براي بيماران • بعد patiant • پايين ترين سطح: patiantId • سطوح: yearOfBirth، gender و ..... • نمايش اطلاعات شخص تحت درمان • بيماران بر اساس وضعيت موسسه بيمه گروه بندي مي شوند • موسسات نوع دارند (instType) موسسات خصوصي، كارگري و........

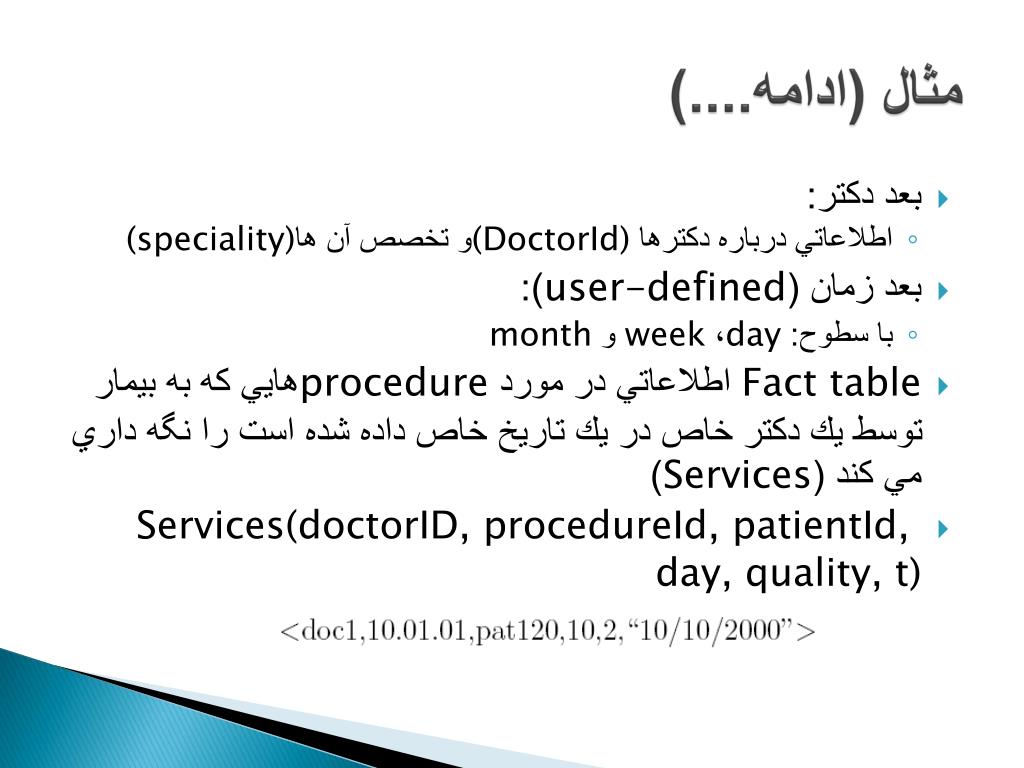

21. مثال (ادامه....) • بعد دكتر: • اطلاعاتي درباره دكترها (DoctorId)و تخصص آن ها(speciality) • بعد زمان (user-defined): • با سطوح: day، week و month • Fact table اطلاعاتي در مورد procedureهايي كه به بيمار توسط يك دكتر خاص در يك تاريخ خاص داده شده است را نگه داري مي كند (Services) • Services(doctorID, procedureId, patientId, day, quality, t)

22. Temporal OLAP Queries • در OLAP براي پاسخ به queryها نياز به محاسبه • aggregateها روي base fact table است • براي كارايي بهتر از پيش محاسبه كردن aggregateها بر روي گروه هاي مختلف از attributeها • ابعاد با سطوح سلسله مراتب محاسبه كردن aggregateها روي سطوح بعد • تغيير كردن dimension به مرور زمان

23. مثال • Retail data warehouse: • Dimensions: {Product, Store} • Fact table: (Sales, f, sales, day) • به روز كردن شما اتفاق نيافتد • F هر نمونه را به {itemId, storeId} نگاشت مي كند • نمونه dimension Store

24. مثال (ادامه...) • نمونه dimension Product: • زمان:

25. مثال (ادامه...) • Sales fact table • قرار دادن زمان براي وضوح بيشتر و مي تواند حذف گردد (مثل TSQL2 ) • Query:” ليست هفتگي فروش كل بر اساس شهر و item type“

26. مثال (ادامه) • دو تعبير براي اين query: • كل فروش با در نظر گرفتن نوعي كه يك item در زماني كه فروخته شده، داشته • جمع 3 سطر اول و قراردان چندتايي {T1,C1, w1} با جمع كل 800 • نتايج:

27. مثال (ادامه..) • دومين تعبير • سيستم non-temporal: در نظر گرفتن نوع جاري براي هر item فروخته شده • تابع roll up براي هر رخداد ايتم i1 هست: • نتايج:

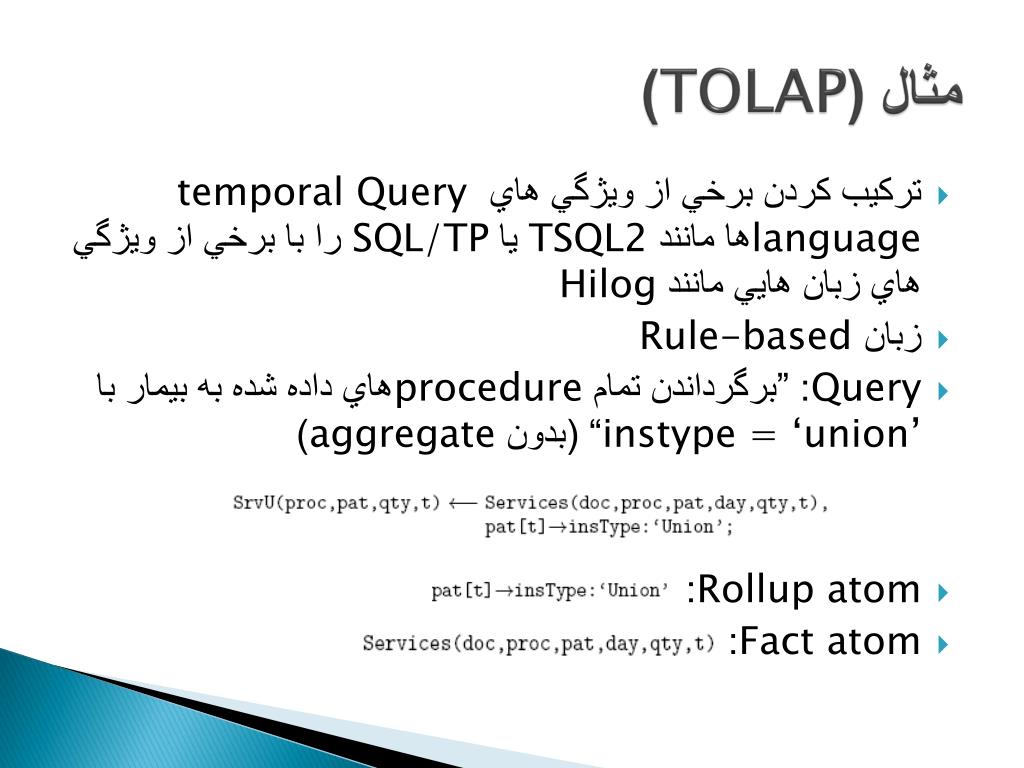

28. مثال (TOLAP) • تركيب كردن برخي از ويژگي هاي temporal Query languageها مانند TSQL2 يا SQL/TP را با برخي از ويژگي هاي زبان هايي مانند Hilog • زبانRule-based • Query: ”برگرداندن تمام procedureهاي داده شده به بيمار با instype = ‘union’“ (بدون aggregate) • Rollup atom: • Fact atom:

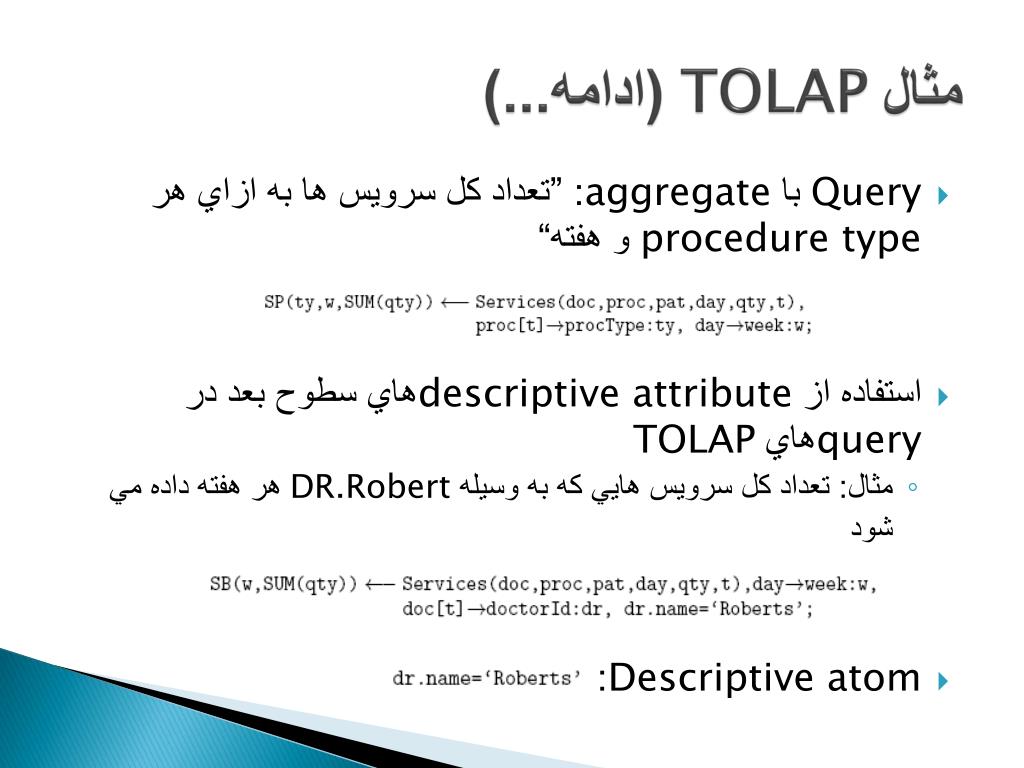

29. مثال TOLAP (ادامه...) • Query با aggregate: ”تعداد كل سرويس ها به ازاي هر procedure type و هفته“ • استفاده از descriptive attributeهاي سطوح بعد در queryهاي TOLAP • مثال: تعداد كل سرويس هايي كه به وسيله DR.Robert هر هفته داده مي شود • Descriptive atom:

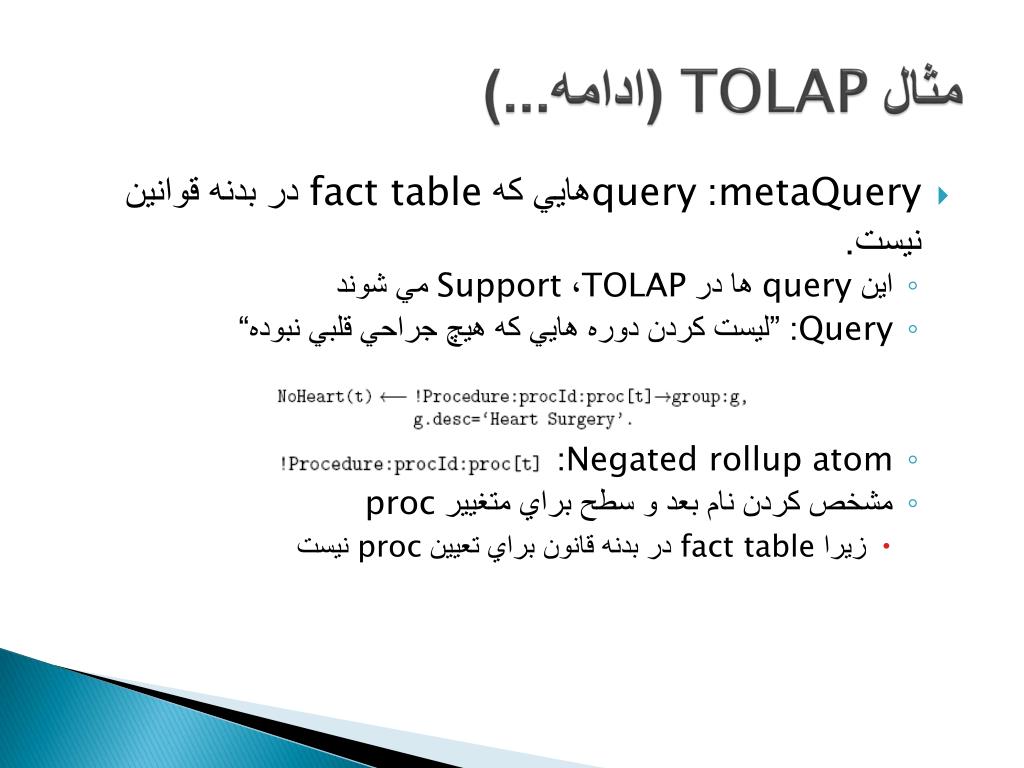

30. مثال TOLAP (ادامه...) • metaQuery: queryهايي كه fact table در بدنه قوانين نيست. • اين query ها در TOLAP، Support مي شوند • Query: ”ليست كردن دوره هايي كه هيچ جراحي قلبي نبوده“ • Negated rollup atom: • مشخص كردن نام بعد و سطح براي متغيير proc • زيرا fact table در بدنه قانون براي تعيين proc نيست

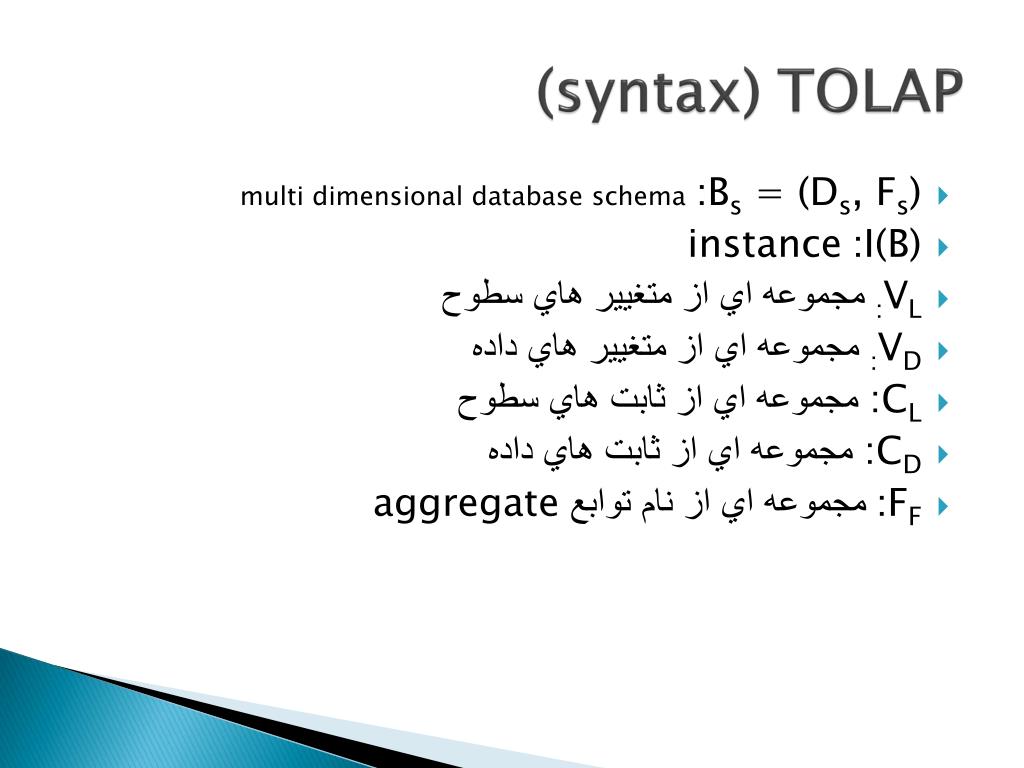

31. TOLAP(syntax) • Bs = (Ds, Fs): multi dimensional database schema • I(B): instance • VL: مجموعه اي از متغيير هاي سطوح • VD: مجموعه اي از متغيير هاي داده • :CL مجموعه اي از ثابت هاي سطوح • :CD مجموعه اي از ثابت هاي داده • FF: مجموعه اي از نام توابع aggregate

32. TOLAP (terms) • Data term: يك متغيير در VD يا يك ثابت در CD • Rollup term: عبارتي به صورت d:X:x , X:x يا x • X: يك متغيير در VL يا يك ثابت در CL • x : data term • d : يك ثابت در CL • Descriptive term: عبارتي به صورت x.a • x و a : data term • Aggregate term: عبارتي به شكل f(d) • نام تابع در FF • انواع term: data، rollup، descriptive و aggregate

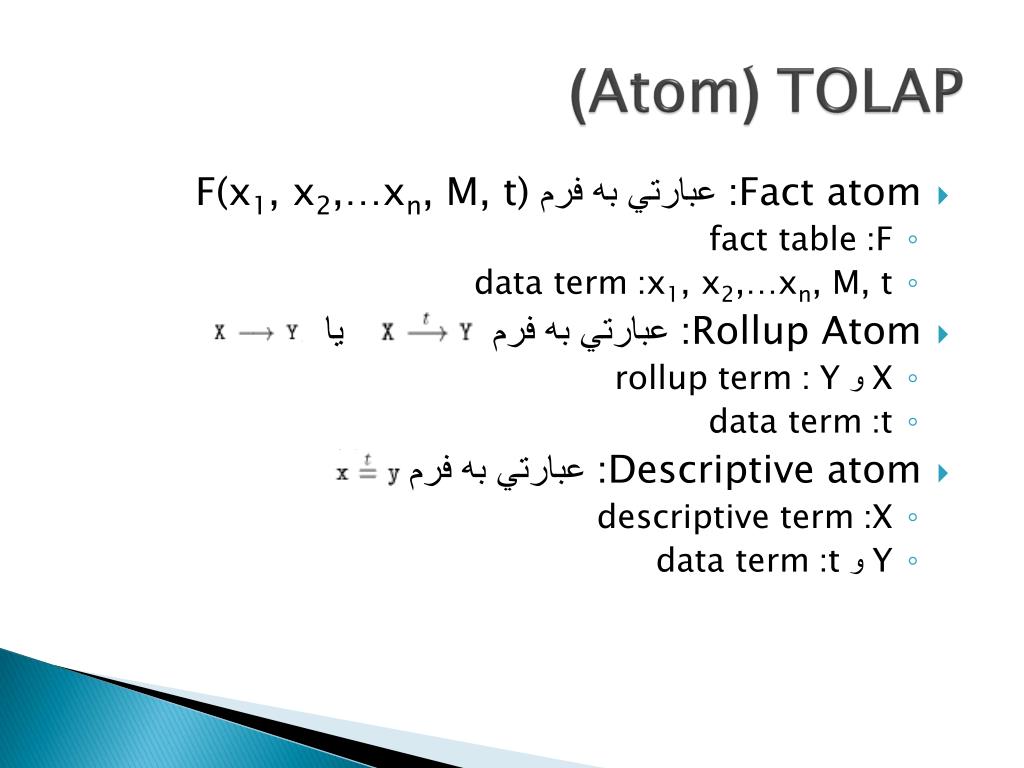

33. TOLAP (َAtom) • Fact atom: عبارتي به فرم F(x1, x2,…xn, M, t) • F: fact table • x1, x2,…xn, M, t: data term • Rollup Atom: عبارتي به فرم يا • X و Y : rollup term • t: data term • Descriptive atom: عبارتي به فرم • X: descriptive term • Y و t: data term

34. TOLAP : Atom(ادامه..) • Constraint atom: عبارتي به فرم • t1 و data term: t2 • Θ ∊ {<, =} • Negated Atom: عبارتي به فرم ┒t1 • t1 : يك atom • انواع Atom: Fact، Rollup، descriptive، constraint و negate

35. TOLAP(Rule) • TOLAP-rule: به فرم • يك متغيير كه در سمت چپ قانون ظاهر شود بايد در بدنه آن هم ظاهر شود • هر مكان در يك fact Atom متناظر با همان بعد است • سمت راست ترين مكان هميشه متناظر با time dimension است • اگر x.a در بدنه يك قانون باشد آنگاه حداقل يك rollup term در بدنه به شكل d:X:x , X:x هست • TOLAP program: مجموعه متناهي از TOLAP-rule ها

36. پياده سازي • پياده سازي كردن به دو روش: • انتقال Queryهاي TOLAP به SQL • استفاده از temporal query language (TSQL2) • ساختار داده اي براي نمايش dimensionها: • Fixed schema • Non-fixed schema • Relation schemaهمه ابعاد data warehouse را با ساختار زير توصيف مي كند:

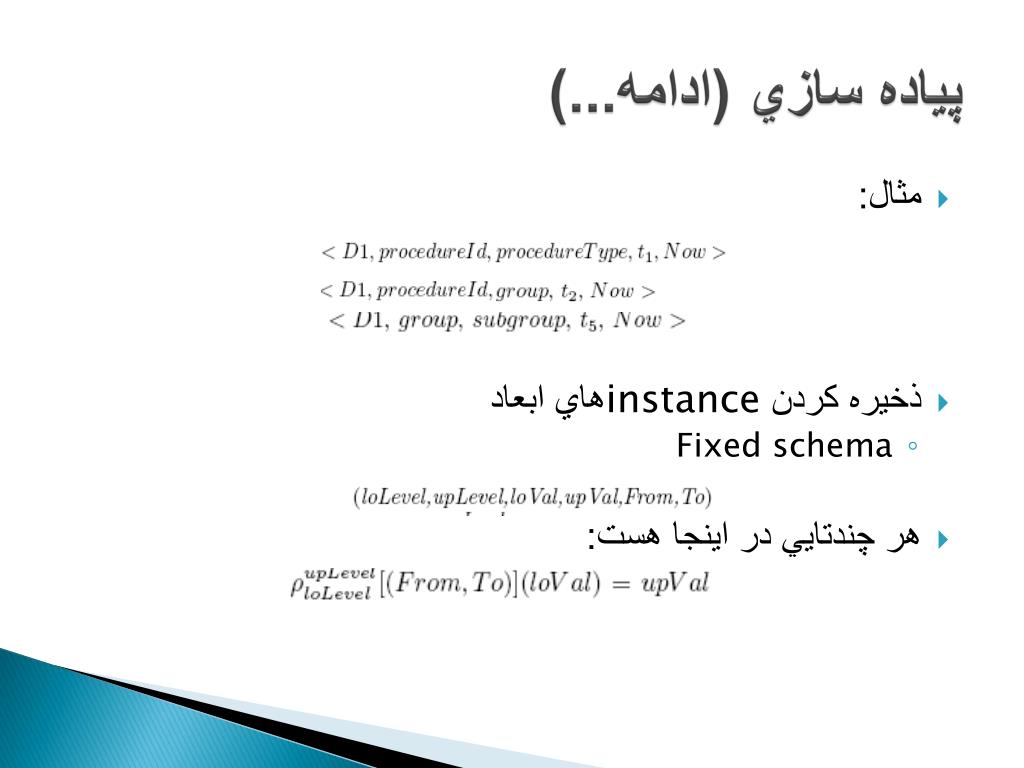

37. پياده سازي(ادامه...) • مثال: • ذخيره كردن instanceهاي ابعاد • Fixed schema • هر چندتايي در اينجا هست:

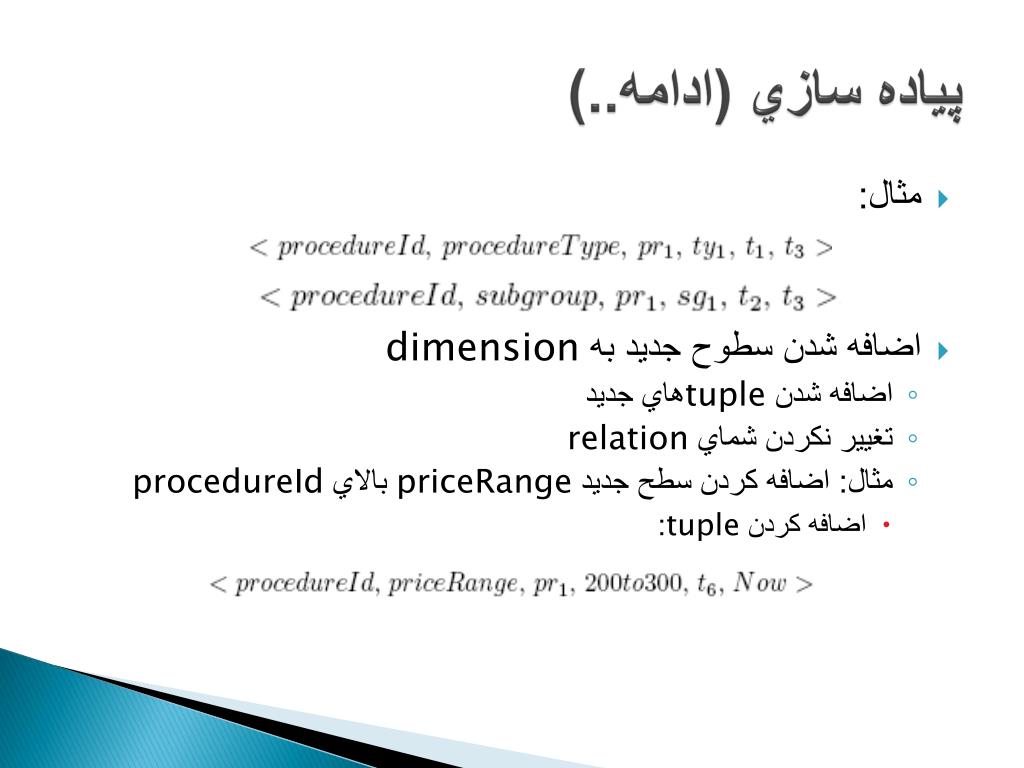

38. پياده سازي (ادامه..) • مثال: • اضافه شدن سطوح جديد به dimension • اضافه شدن tupleهاي جديد • تغيير نكردن شماي relation • مثال: اضافه كردن سطح جديد priceRange بالاي procedureId • اضافه كردن tuple:

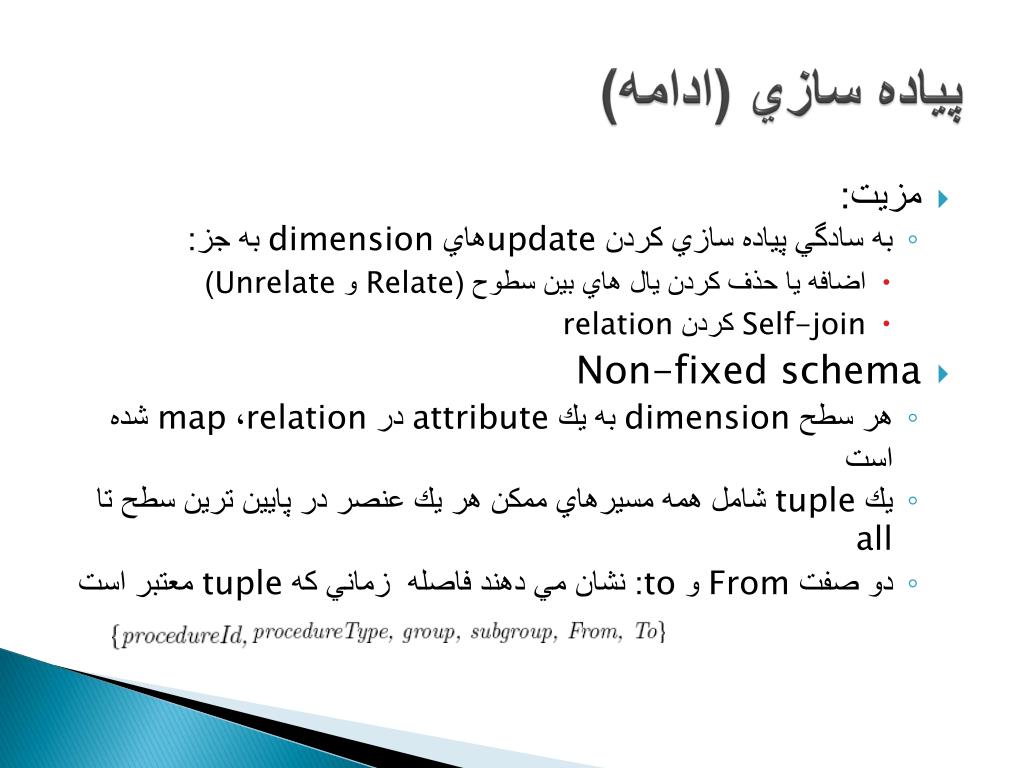

39. پياده سازي (ادامه) • مزيت: • به سادگي پياده سازي كردن updateهاي dimension به جز: • اضافه يا حذف كردن يال هاي بين سطوح (Relate و Unrelate) • Self-join كردن relation • Non-fixed schema • هر سطح dimension به يك attribute در relation، map شده است • يك tuple شامل همه مسيرهاي ممكن هر يك عنصر در پايين ترين سطح تا all • دو صفت From و to: نشان مي دهند فاصله زماني كه tuple معتبر است

40. پياده سازي (ادامه) • Non-fixed schema • به الگوريتم هاي پيچيده تري براي support كردن به روز شدن dimensionها نياز دارد • اضافه كردن سطح:اضافه كردن يك ستون جديد به relation • سطح حذف شود: schema update اتفاق نمي افتد • اضافه كردن سطح priceRange: اضافه كردن يك ستون فرآيند انتقال راحتتر و كارايي بهتر محاسبه كردن بستار تراگذاري توابع rollup فقط به اسكن يك relation كاهش مي يابد

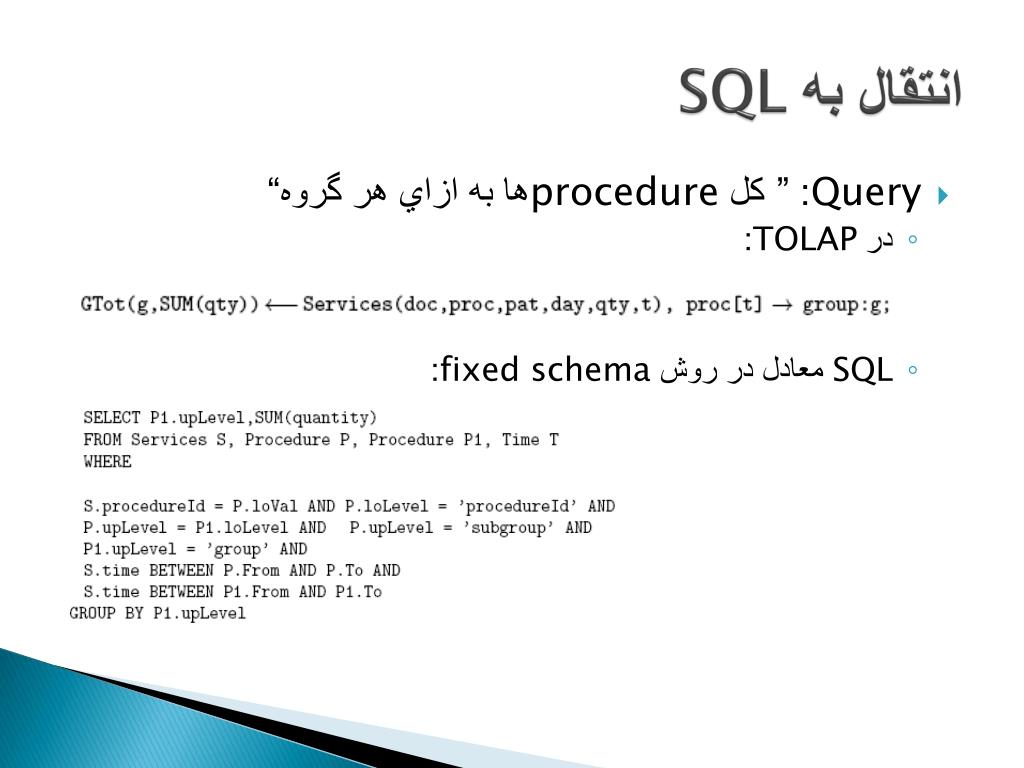

41. انتقال به SQL • Query: ”كل procedureها به ازاي هر گروه“ • در TOLAP: • SQL معادل در روش fixed schema:

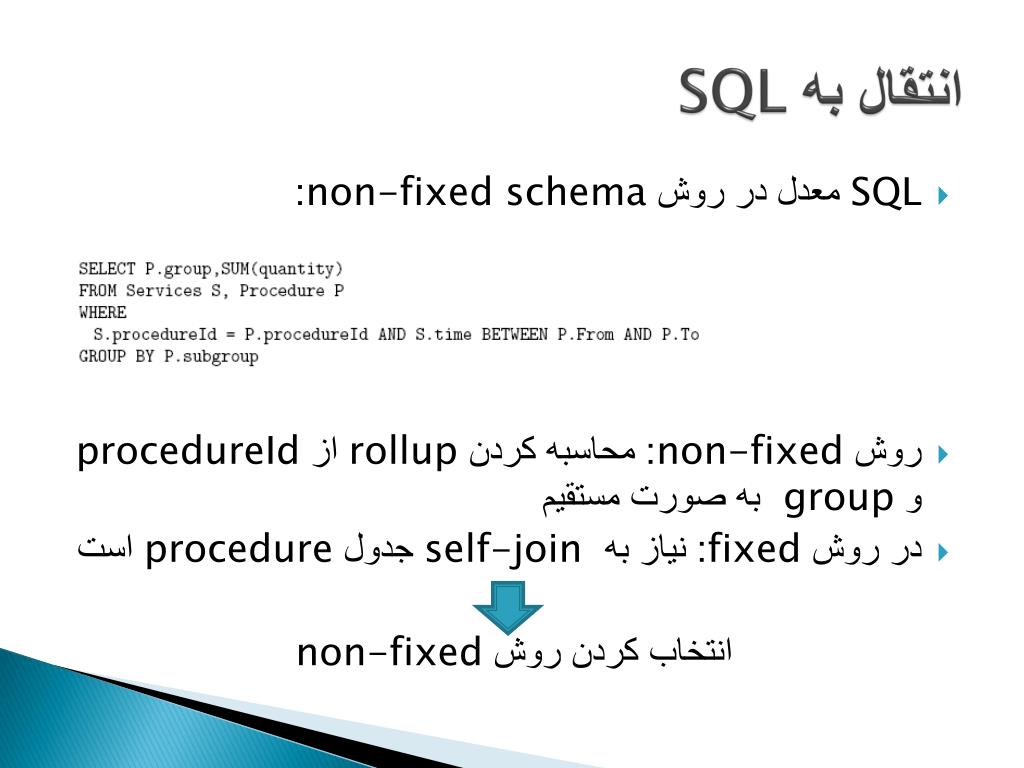

42. انتقال به SQL • SQL معدل در روش non-fixed schema: • روش non-fixed: محاسبه كردن rollup از procedureId و group به صورت مستقيم • در روش fixed: نياز به self-join جدول procedure است انتخاب كردن روش non-fixed

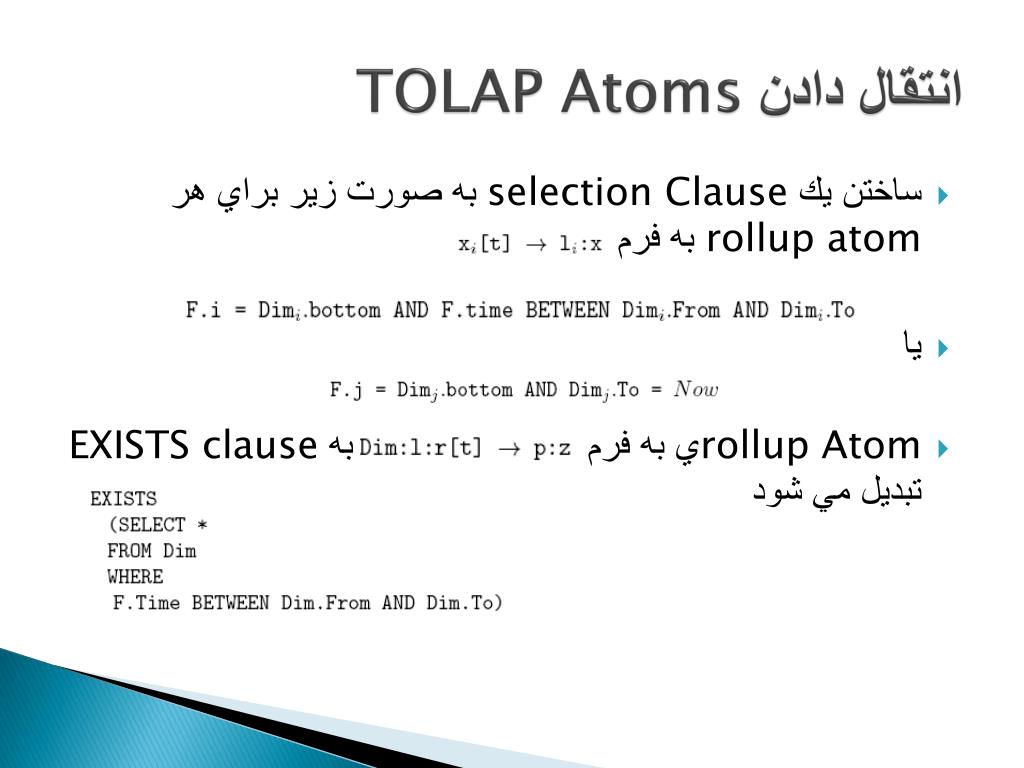

43. انتقال دادن TOLAP Atoms • ساختن يك selection Clause به صورت زير براي هر rollup atom به فرم • يا • rollup Atomي به فرم به EXISTS clause تبديل مي شود

44. انتقال دادن TOLAP Atoms (ادامه..) • براي rollup Atomي به فرم داريم: • Constraint Atomي به فرم • C: constant term • تبديل به يك عبارت selection با قرار شرط در قسمت where آن مي شود • Negated rollup atom تبديل به Not EXISTS مي شود

45. انتقال TOLAP rules • قرار دادن همه شرط ها باهم در قسمت where • استفاده كردن از aggregation و projection براي rollup از پايين ترين سطوح ابعاد Di , Dj به سطوح li و lj

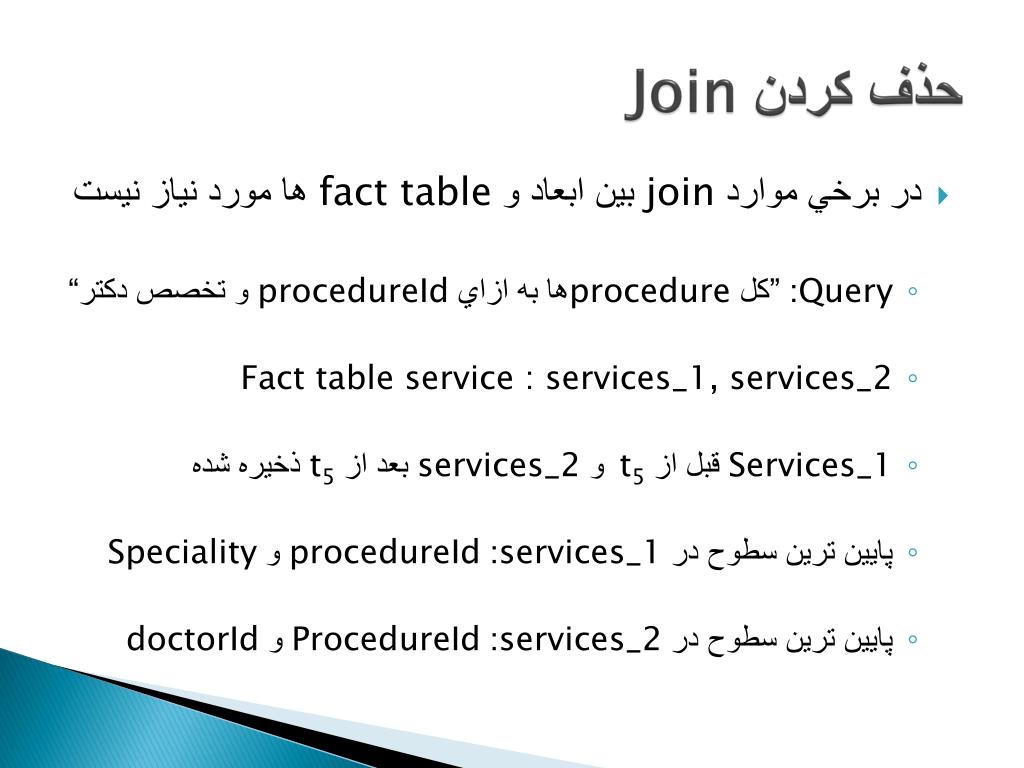

46. حذف كردن Join • در برخي موارد join بين ابعاد و fact table ها مورد نياز نيست • Query: ”كل procedureها به ازاي procedureId و تخصص دكتر“ • Fact table service : services_1, services_2 • Services_1 قبل از t5 و services_2 بعد از t5 ذخيره شده • پايين ترين سطوح در services_1: procedureId و Speciality • پايين ترين سطوح در services_2: ProcedureId و doctorId

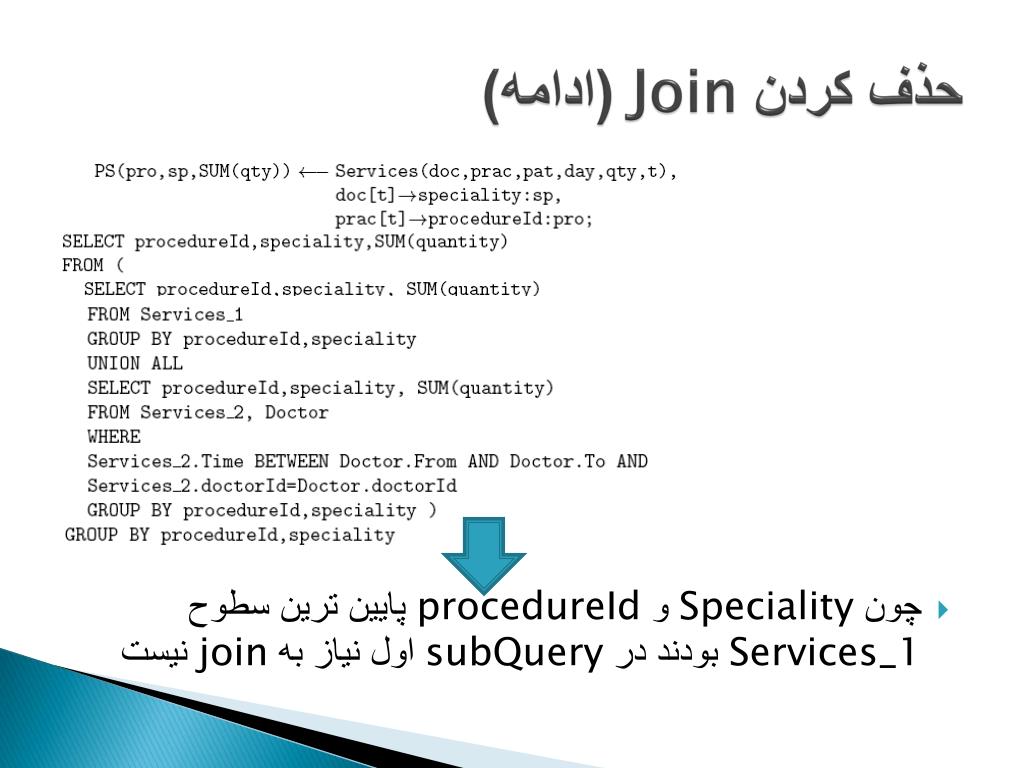

47. حذف كردن Join (ادامه) • چون Speciality و procedureId پايين ترين سطوح Services_1 بودند در subQuery اول نياز به join نيست

48. حرص كردن subquery • Fact table ممكنه است نسخه هاي مختلفي داشته باشد • اگر در TOLAP Rule يك constraint rule روي زمان داشته باشيم • اگر طول عمر نسخه هايي از fact table آن محدوديت را برآورده نكنند • Subqueryهاي متناظر با آن نسخه هاي fact table به وسيله translator توليد نمي شوند • در مثال قبل اضافه كردن محدوديت t > d6 از توليد شدن subquery اول جلوگيري مي كند

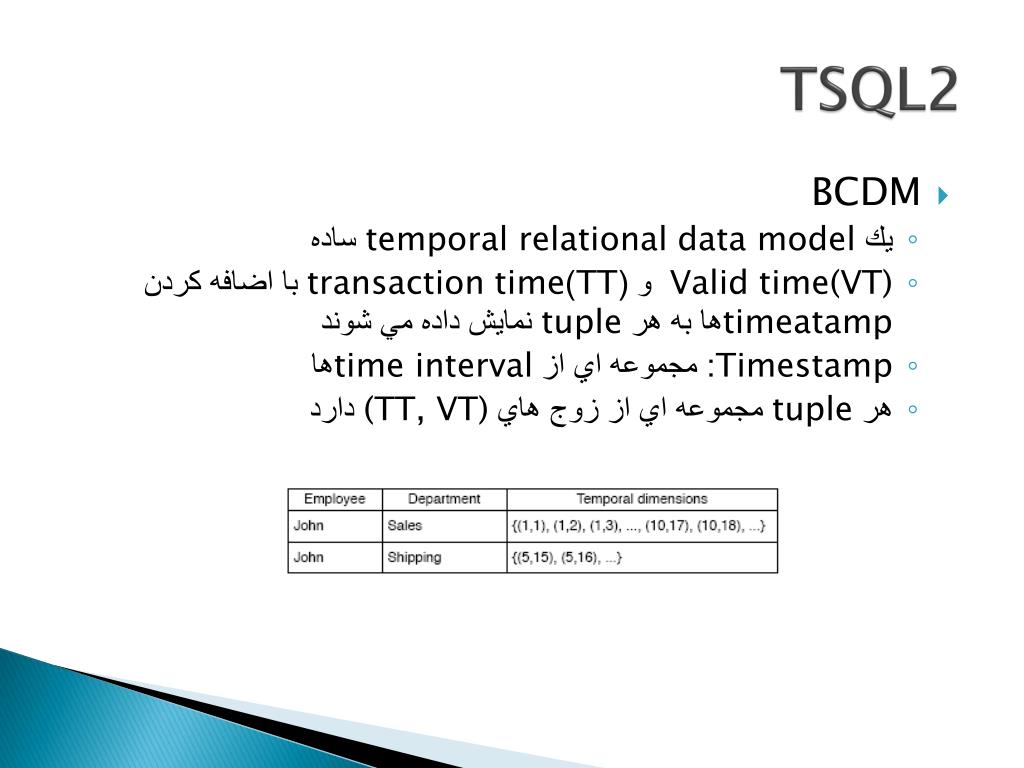

49. TSQL2 • BCDM • يك temporal relational data model ساده • Valid time(VT) و (TT)transaction time با اضافه كردن timeatampها به هر tuple نمايش داده مي شوند • Timestamp: مجموعه اي از time intervalها • هر tuple مجموعه اي از زوج هاي (TT, VT) دارد

50. TSQL2 (ادامه..) • يك temporal query language است كه بر اساس SQL-92 و بر روي مدل BCDM كار مي كند • Data type، SQL-92 را به ارث مي برد (DATE, TIME, TIMESTAMP,INTERVAL) • مثال: • INSERT INTO X VALUES(’Super Bowl’, ’First Quarter’, INTERVAL ’60’ SECOND, ’Frosty Bottle’) VALID TIMESTAMP ’1994-01-30 22’;
