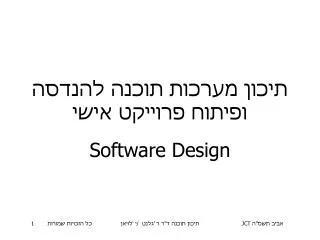

תיכון מערכות תוכנה להנדסה ופיתוח פרוייקט אישי

1. תיכון מערכות תוכנה להנדסהופיתוח פרוייקט אישי Software Design תיכון תוכנה ד"ר ר' גלנט / י' לויאן

2. פרק 1 הקדמה תיכון תוכנה ד"ר ר' גלנט / י' לויאן

3. מקומו של הקורס • ניתוח מערכות System Analysis • תיכון תוכנה Software Design • תכנות Programming תיכון תוכנה ד"ר ר' גלנט / י' לויאן

4. מקומו של הקורס Our course Jonah’s course תיכון תוכנה ד"ר ר' גלנט / י' לויאן

5. מהו תיכון (טוב)? • אפיון המערכת על בסיס הדרישות • התמודדות יעילה עם דרישות משתנות • ארגון מסגרת ומבנה לקידוד תיכון תוכנה ד"ר ר' גלנט / י' לויאן

6. Open Close Principle (OCP) האסטרטגיה שעל פיה ניתן לתת מענה לדרישות משתנות "תוכנה צריכה להיות פתוחה להרחבה וסגורה לשינויים" Bernard Meyer פתוחה להרחבה : ניתן יהיה להוסיף התנהגות חדשה למערכת- סגורה לשינויים : בלי לגעת בקוד שכבר כתבת . (אפילו לא לעשות קומפילציה מחדש וכד') תיכון תוכנה ד"ר ר' גלנט / י' לויאן

7. "חיזוק" (1) תיכון טוב זה להיות יותר חכם מפרדי תיכון תוכנה ד"ר ר' גלנט / י' לויאן

8. "חיזוק" (2) עליך להיות מעודכן תמיד תיכון תוכנה ד"ר ר' גלנט / י' לויאן

9. "חיזוק" (3) עליך לקחת את עצמך ברצינות תיכון תוכנה ד"ר ר' גלנט / י' לויאן

10. רשימת נושאים • Open Closed Principle • Principles of Class Design • Liskov Substitution Principle (LSP) • Dependency Inversion Principle (DIP) • Interface Segregation Principle (ISP) • Principles of Package Design • Acyclic Dependency Principle (ADP) • Case Study with Design Patterns • Model Driven Development • Real Time Object Oriented Design • Executable Models (Rhapsody) • Small Project Development • Extreme Programming, Test-first Programming, Refactoring, 7 Habits תיכון תוכנה ד"ר ר' גלנט / י' לויאן

11. בניית פרוייקט בזיקה ל- Rhapsody תיכון תוכנה ד"ר ר' גלנט / י' לויאן

12. מרכיבי פרוייקט • Component • Object Model Diagram • Packages תיכון תוכנה ד"ר ר' גלנט / י' לויאן

13. פרוייקטComponent Name Scope Executable תיכון תוכנה ד"ר ר' גלנט / י' לויאן

14. פרוייקט Component Current configuration Configurations תיכון תוכנה ד"ר ר' גלנט / י' לויאן

15. פרוייקט ComponentConfigurations אתחול מופעים - Initial Instance תיכון תוכנה ד"ר ר' גלנט / י' לויאן

16. פרוייקט ComponentConfigurations Settings Instrumentation Environment תיכון תוכנה ד"ר ר' גלנט / י' לויאן

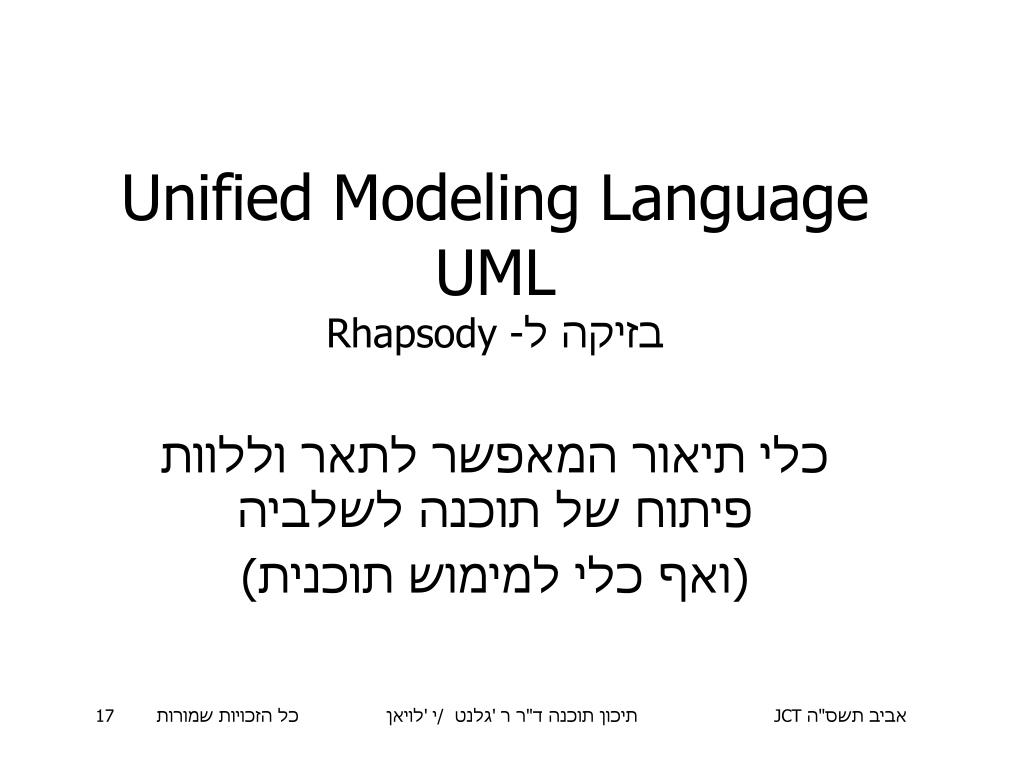

17. Unified Modeling Language UML בזיקה ל- Rhapsody כלי תיאור המאפשר לתאר וללוות פיתוח של תוכנה לשלביה (ואף כלי למימוש תוכנית) תיכון תוכנה ד"ר ר' גלנט / י' לויאן

18. Object Model Diagram (OMD) ייצוג ויזואלי סטטי של אובייקטים/מחלקות ויחסים בניהם תיכון תוכנה ד"ר ר' גלנט / י' לויאן

19. OMD ייצוג Package ב- UML תיכון תוכנה ד"ר ר' גלנט / י' לויאן

20. OMD ייצוג Class ב- UML תיכון תוכנה ד"ר ר' גלנט / י' לויאן

21. OMDClass Name ייצוג חלקי ה- Class ב- UML Attributes Operation תיכון תוכנה ד"ר ר' גלנט / י' לויאן

22. OMDClass קשרים בין אובייקטיםObject Relationships • Association • Directed • Bi-Directional • Aggregation • Directed • Bi-Directional • Composition • Directed • Bi-Directional תיכון תוכנה ד"ר ר' גלנט / י' לויאן

23. OMDClass קשרים בין אובייקטיםObject Relationships • Dependency • Inheritance • Composite • Multiplicity תיכון תוכנה ד"ר ר' גלנט / י' לויאן

24. OMDClass קשרים בין מחלקות Inheritance - ירושה Inheritance :source file תיכון תוכנה ד"ר ר' גלנט / י' לויאן

25. OMDClass קשרים בין מחלקות Multiplicity Associations - Directional Association Role Name Directed :source files תיכון תוכנה ד"ר ר' גלנט / י' לויאן

26. OMDClass קשרים בין מחלקות Associations - Bi-Directional Bi-Directional :source files תיכון תוכנה ד"ר ר' גלנט / י' לויאן

27. OMDClass קשרים בין מחלקות Aggregation Directed or Bi-Directional תיכון תוכנה ד"ר ר' גלנט / י' לויאן

28. OMDClass קשרים בין מחלקות Directional Composition Bi-Directional תיכון תוכנה ד"ר ר' גלנט / י' לויאן

29. OMDClass קשרים בין מחלקות Composite Composite -Directed: source files Composite : Bi-Directional תיכון תוכנה ד"ר ר' גלנט / י' לויאן

30. Multiplicity ריבוי תיכון תוכנה ד"ר ר' גלנט / י' לויאן

31. Containers/מיכלים • Container / מיכל הוא מושג מופשט של אחסון וניהול ריבוי אלמנטים. תיכון תוכנה ד"ר ר' גלנט / י' לויאן

32. Relations טבלה המציגה כיצד Rhapsody מממש Container תיכון תוכנה ד"ר ר' גלנט / י' לויאן

33. ContainerOMCollection תיכון תוכנה ד"ר ר' גלנט / י' לויאן

34. ContainerOMList תיכון תוכנה ד"ר ר' גלנט / י' לויאן

35. ContainerOMMap תיכון תוכנה ד"ר ר' גלנט / י' לויאן

36. נספח לפרק 1 דוגמאות מימוש לפי Rhapsody תיכון תוכנה ד"ר ר' גלנט / י' לויאן

37. הגדרת מאפיינים (Attribute) דרך המחלקה תיכון תוכנה ד"ר ר' גלנט / י' לויאן

38. הגדרת מאפיינים (Attribute) דרך המאפיינים תיכון תוכנה ד"ר ר' גלנט / י' לויאן

39. הגדרת פעולות (Operations) דרך המחלקה תיכון תוכנה ד"ר ר' גלנט / י' לויאן

40. הגדרת פעולות (Operations) דרך הפעולה תיכון תוכנה ד"ר ר' גלנט / י' לויאן

41. Bi-Directional Association/Aggregation :source files // file Button.cpp #include Button.h #include Dialer.h Button::Button() { itsDialer = NULL; //#[ operation Button() setItsDialer(new Dialer); //#] } Button::~Button() { cleanUpRelations(); } Dialer* Button::getItsDialer() const { return itsDialer; } void Button::setItsDialer(Dialer* p_Dialer) { if(p_Dialer != NULL) { p_Dialer->_setItsButton(this); } _setItsDialer(p_Dialer); } //etc…. // file Button.h #ifndef Button_H #define Button_H Dialer; class Button } public : Button(); ~Button(); Dialer* getItsDialer() const; void setItsDialer(Dialer* p_Dialer(); void __setItsDialer(Dialer* p_Dialer); void _setItsDialer(Dialer* p_Dialer); void _clearItsDialer(); protected : void cleanUpRelations(); Dialer* itsDialer; {; #endif תיכון תוכנה ד"ר ר' גלנט / י' לויאן

42. Directed Association/Aggregation :source files // file Button.cpp #include Button.h #include Dialer.h Button::Button() { itsDialer = NULL; } Button::~Button() { cleanUpRelations(); } Dialer* Button::getItsDialer() const { return itsDialer; } void Button::setItsDialer(Dialer* p_Dialer) { itsDialer = p_Dialer; } void Button::cleanUpRelations() { if(itsDialer != NULL) { itsDialer = NULL; } } // file Button.h #ifndef Button_H #define Button_H class Dialer; class Button } public : Button(); ~Button(); Dialer* getItsDialer() const; void setItsDialer(Dialer* p_Dialer(); protected : void cleanUpRelations(); Dialer* itsDialer; {; #endif תיכון תוכנה ד"ר ר' גלנט / י' לויאן

43. Composite Or Composition (directed): Source Files // Telephone.cpp #include "Telephone.h" Telephone::Telephone() { } Telephone::~Telephone() { } Dialer* Telephone::getItsDialer() const { return (Dialer*) &itsDialer; } // Dialer.h #ifndef Dialer_H #define Dialer_H class Dialer { public : Dialer(); ~Dialer(); }; #endif // Telephone.h #ifndef Telephone_H #define Telephone_H #include "Dialer.h" class Telephone { public : Telephone(); ~Telephone(); public : Dialer* getItsDialer() const; protected : Dialer itsDialer; }; #endif // Dialer.cpp #include "Dialer.h" // Dialer.cpp Dialer::Dialer() { } Dialer::~Dialer() { } תיכון תוכנה ד"ר ר' גלנט / י' לויאן

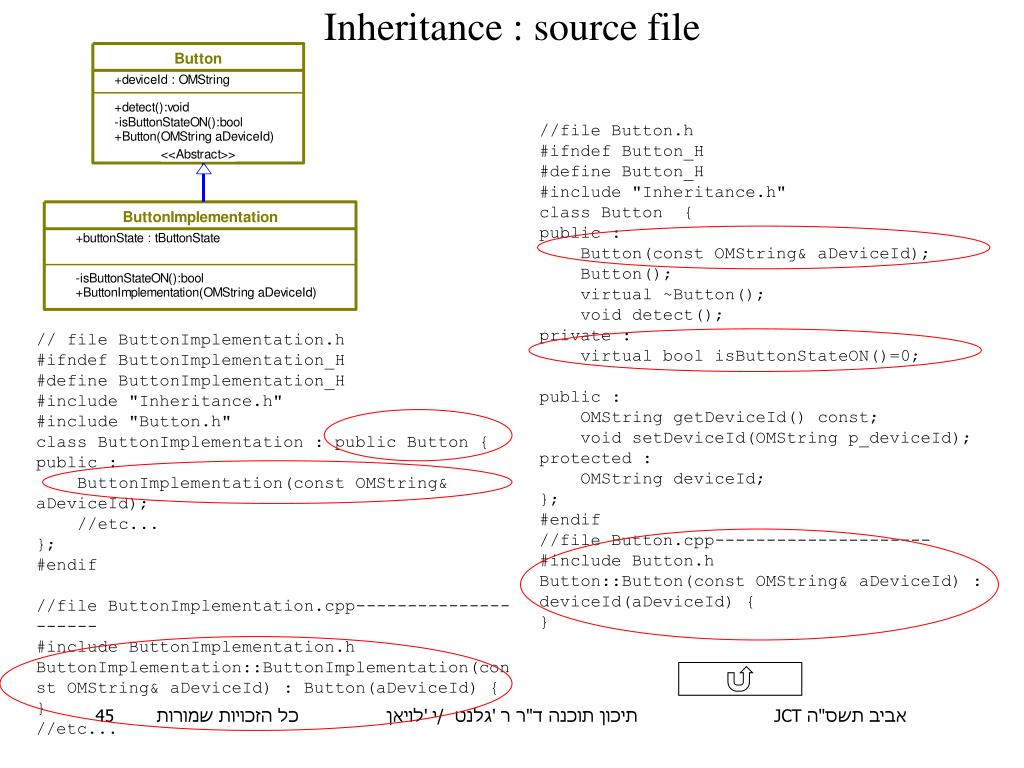

44. Composite Or Composition (bi-directional): Source Files // Telephone.h, //Telephone.cpp כמו ב- Bi-directional // Dialer.h #ifndef Dialer_H #define Dialer_H class Telephone class Dialer { public : Dialer(); ~Dialer(); Telephone * getItsTelephone() const; void setItsTelephone (Telephone * p_Telephone); protected : Telephone * itsTelephone; }; #endif // Dialer.cpp #include "Dialer.h" Dialer::Dialer() { } Dialer::~Dialer() { } void Dialer::setItsTelephone(Telephone * p_Telephone) {void Dialer::_setItsTelephone(Telephone* p_Telephone) { __setItsTelephone(p_Telephone); } תיכון תוכנה ד"ר ר' גלנט / י' לויאן
